ТЕМА УРОКА «Оптические приборы»

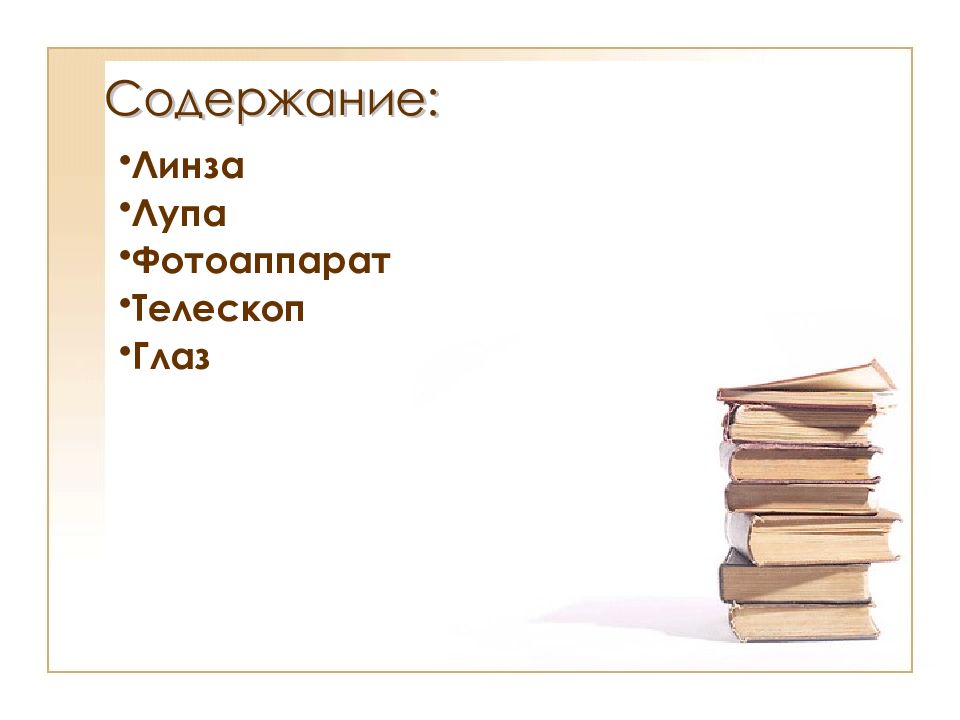

Линза Лупа Фотоаппарат Телескоп Глаз
Оптические приборы

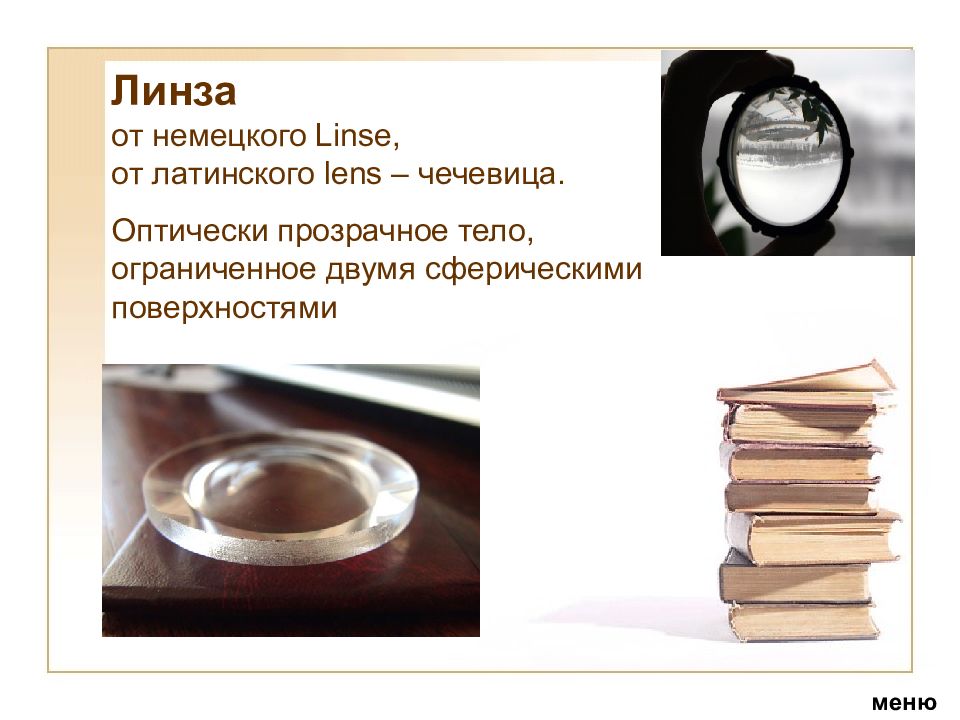

Линза от немецкого Linse, от латинского lens – чечевица. меню Оптически прозрачное тело, ограниченное двумя сферическими поверхностями
меню Первое упоминание о линзах можно найти в древнегреческой пьесе Аристофана ” Облака ”, где с помощью выпуклого стекла и солнечного света добывали огонь.

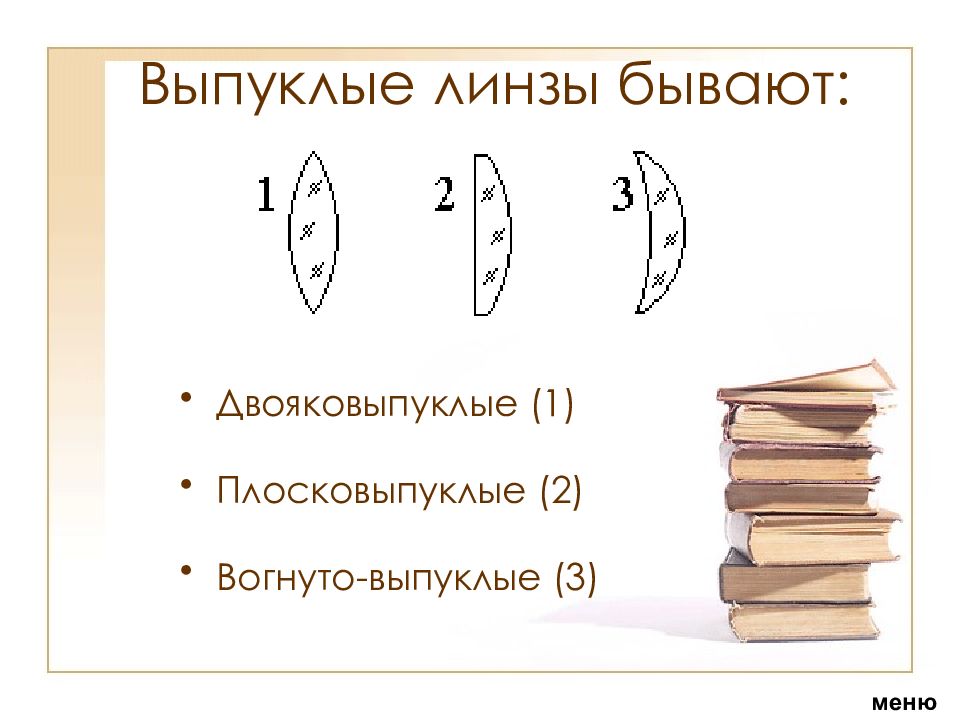

меню Выпуклые линзы бывают: Двояковыпуклые (1) Плосковыпуклые (2) Вогнуто-выпуклые (3)
меню Вогнутые линзы бывают: Двояковогнутые (4) Плосковогнутые (5) Выпукло-вогнутые (6)

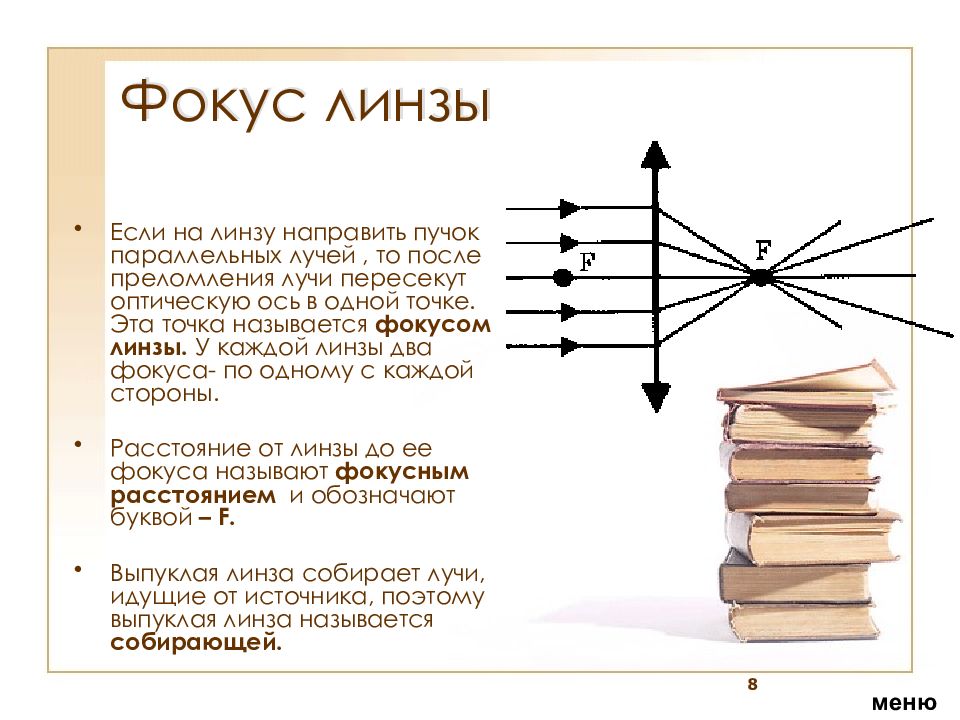

меню 8 Фокус линзы Если на линзу направить пучок параллельных лучей, то после преломления лучи пересекут оптическую ось в одной точке. Эта точка называется фокусом линзы. У каждой линзы два фокуса- по одному с каждой стороны. Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F. Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.
Традиционное применение линз: – бинокли, телескопы, проекционные аппараты, – оптические прицелы, – теодолиты, микроскопы, лупы, – фотовидеотехника. Другая важная сфера применения линз – офтальмология, где без них невозможно исправление недостатков зрения – близорукости и дальнозоркости, астигматизма и др. Линзы используют в очках и контактных линзах.

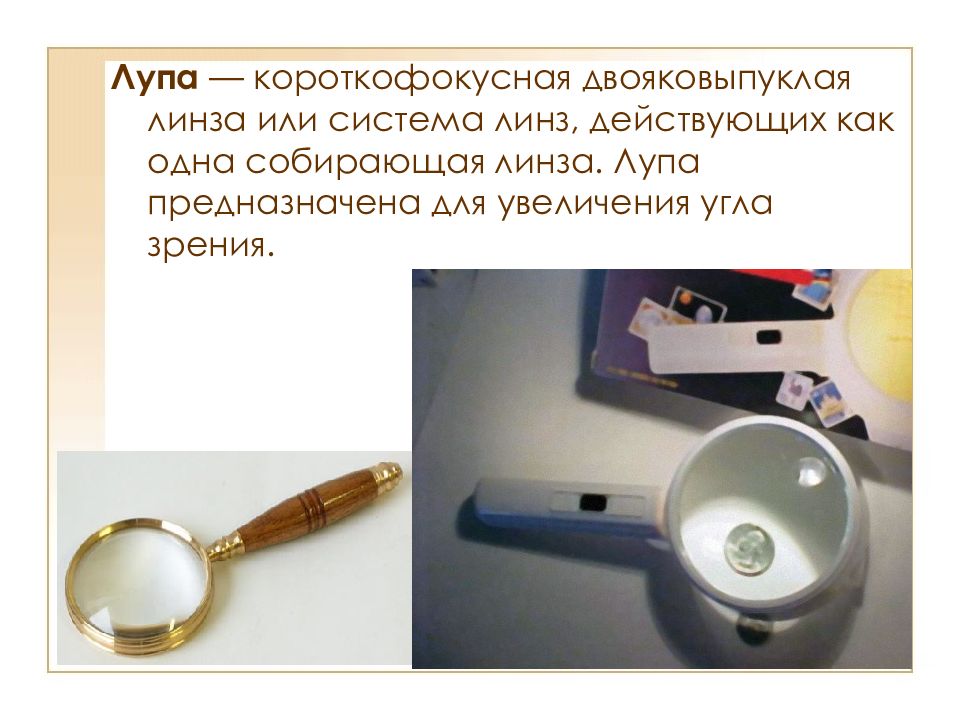

Лупа — короткофокусная двояковыпуклая линза или система линз, действующих как одна собирающая линза. Лупа предназначена для увеличения угла зрения.

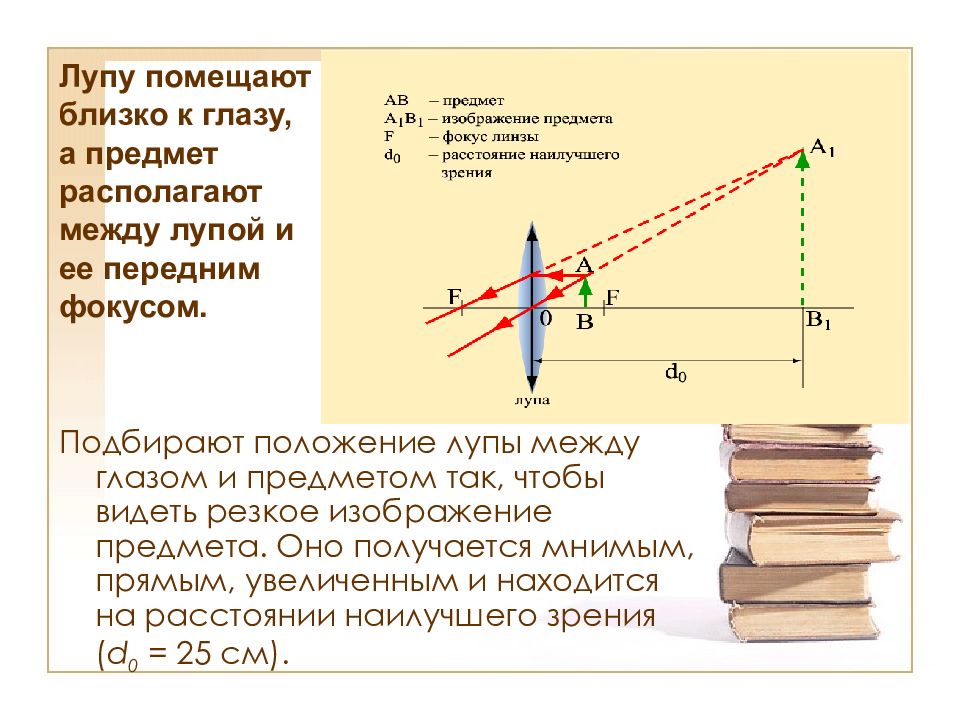

Подбирают положение лупы между глазом и предметом так, чтобы видеть резкое изображение предмета. Оно получается мнимым, прямым, увеличенным и находится на расстоянии наилучшего зрения ( d 0 = 25 см). Лупу помещают близко к глазу, а предмет располагают между лупой и ее передним фокусом.

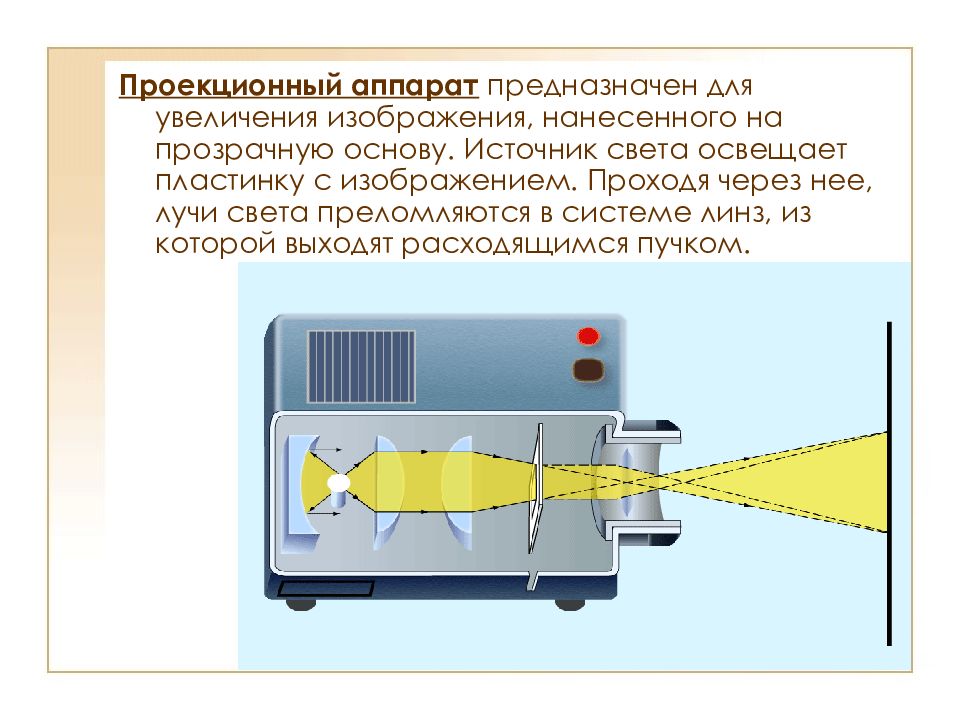

Проекционный аппарат предназначен для увеличения изображения, нанесенного на прозрачную основу. Источник света освещает пластинку с изображением. Проходя через нее, лучи света преломляются в системе линз, из которой выходят расходящимся пучком.

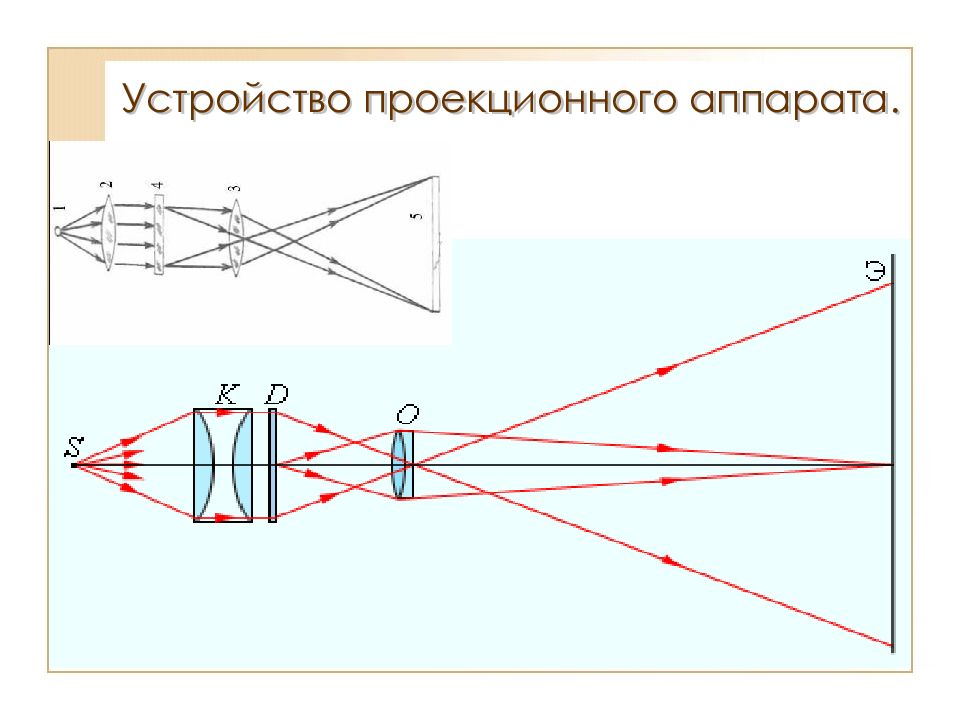

Устройство проекционного аппарата.

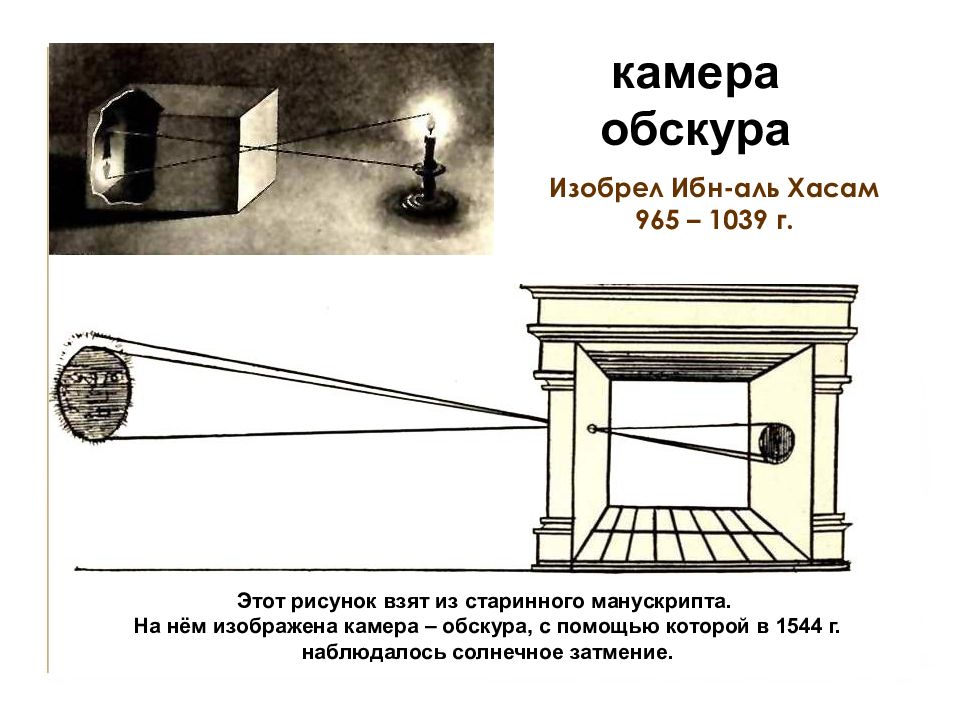

Этот рисунок взят из старинного манускрипта. На нём изображена камера – обскура, с помощью которой в 1544 г. наблюдалось солнечное затмение. камера обскура Изобрел Ибн-аль Хасам 965 – 1039 г.
Фотоаппарат. Фотография (греч.) – рисование светом, светопись Первые в мире снимки -) Снимок Ньепса 1826 г.- закрепил «Солнечный рисунок» -) Снимок Тальбота 1835 г. – зафиксировал солнечный луч

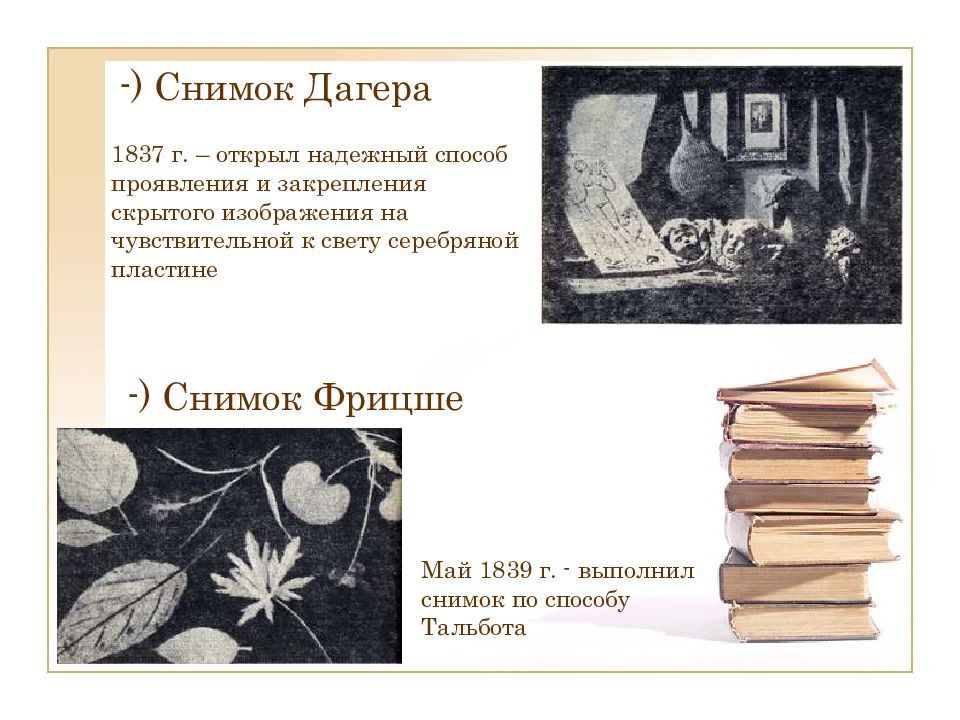

-) Снимок Дагера 1837 г. – открыл надежный способ проявления и закрепления скрытого изображения на чувствительной к свету серебряной пластине -) Снимок Фрицше Май 1839 г. - выполнил снимок по способу Тальбота

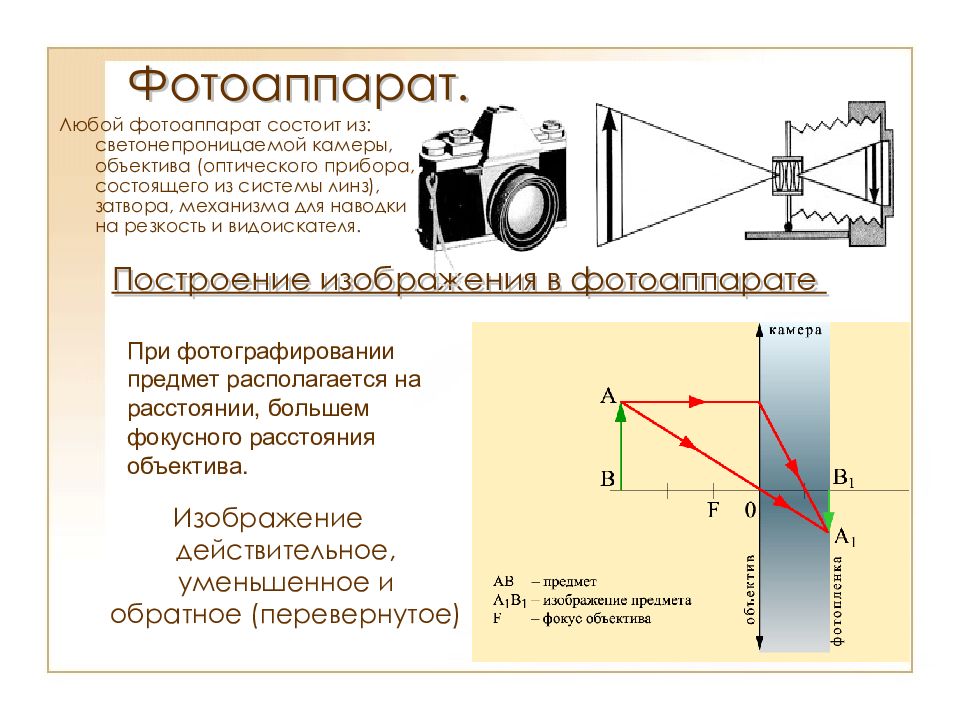

Фотоаппарат. Построение изображения в фотоаппарате Изображение действительное, уменьшенное и обратное (перевернутое) При фотографировании предмет располагается на расстоянии, большем фокусного расстояния объектива. Любой фотоаппарат состоит из: светонепроницаемой камеры, объектива (оптического прибора, состоящего из системы линз), затвора, механизма для наводки на резкость и видоискателя.

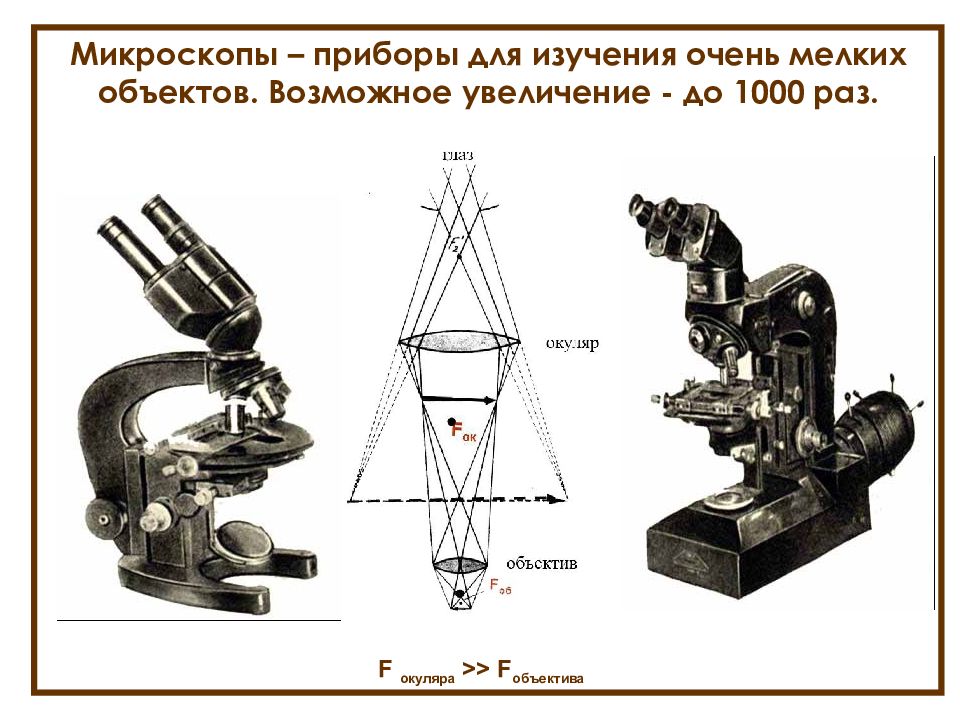

Микроскопы – приборы для изучения очень мелких объектов. Возможное увеличение - до 1000 раз. F окуляра >> F объектива

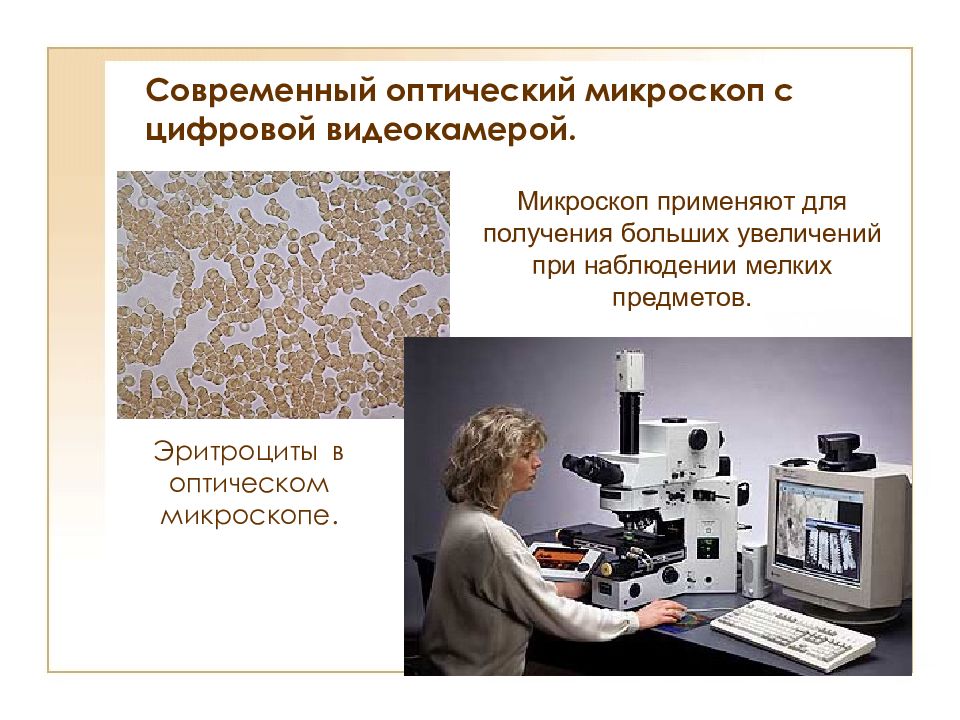

Современный оптический микроскоп с цифровой видеокамерой. Эритроциты в оптическом микроскопе. Микроскоп применяют для получения больших увеличений при наблюдении мелких предметов.

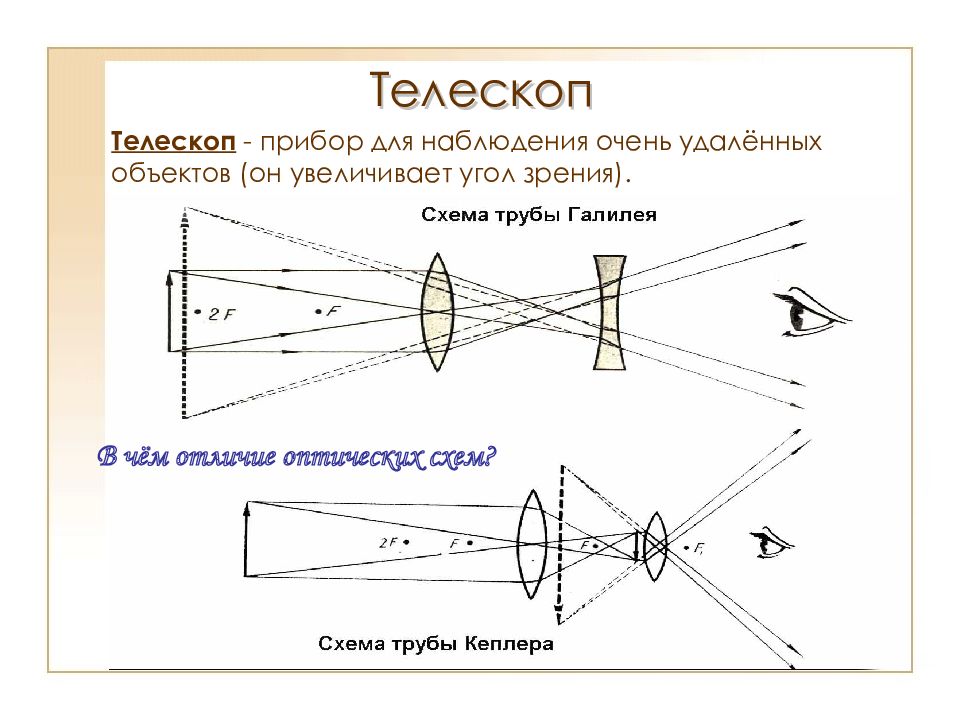

Телескоп В чём отличие оптических схем? Телескоп - прибор для наблюдения очень удалённых объектов (он увеличивает угол зрения).

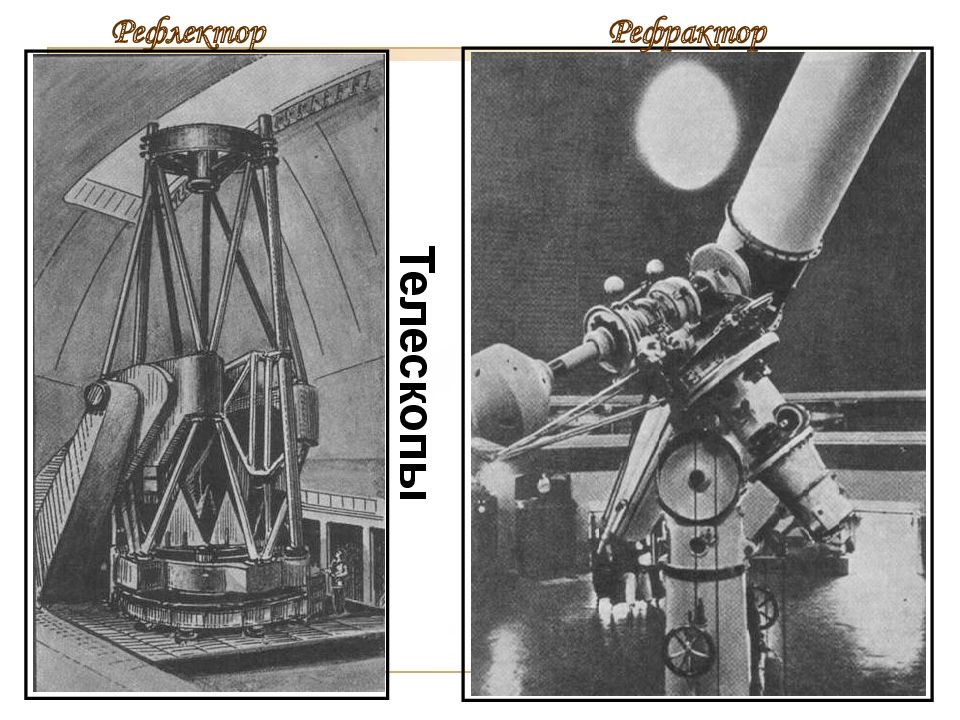

Рефлектор Рефрактор Телескопы

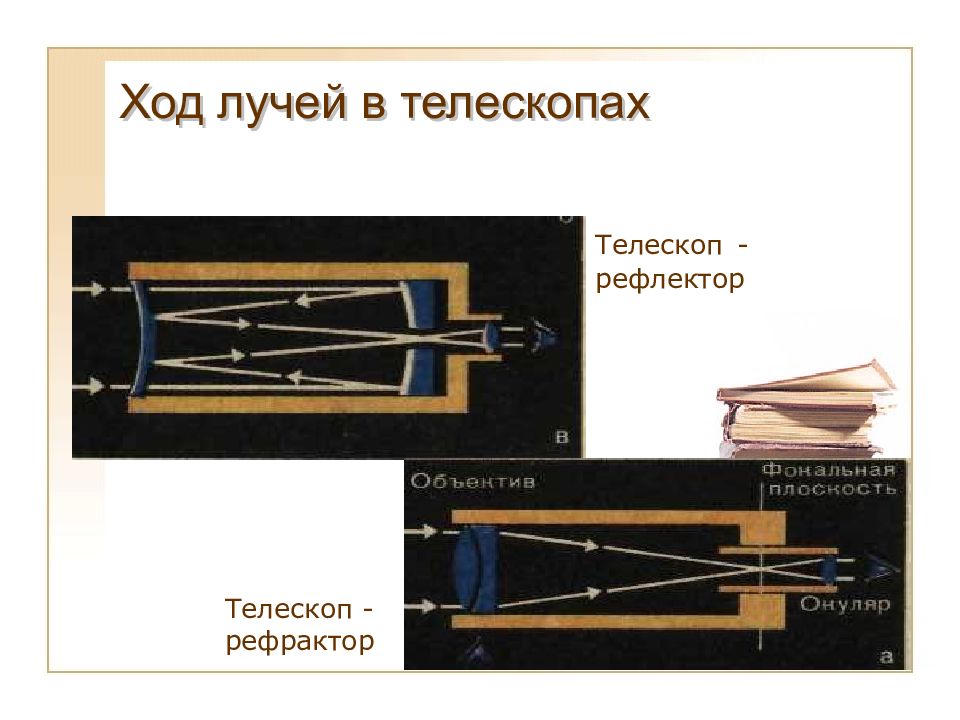

Ход лучей в телескопах Телескоп - рефлектор Телескоп - рефрактор

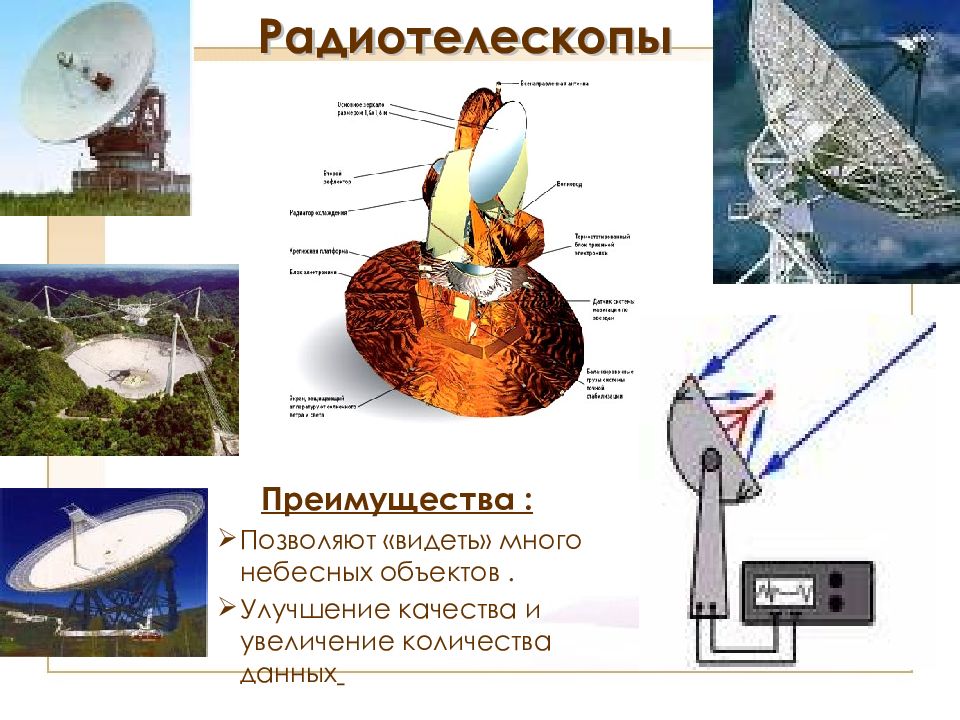

Радиотелескопы Преимущества : Позволяют «видеть» много небесных объектов. Улучшение качества и увеличение количества данных

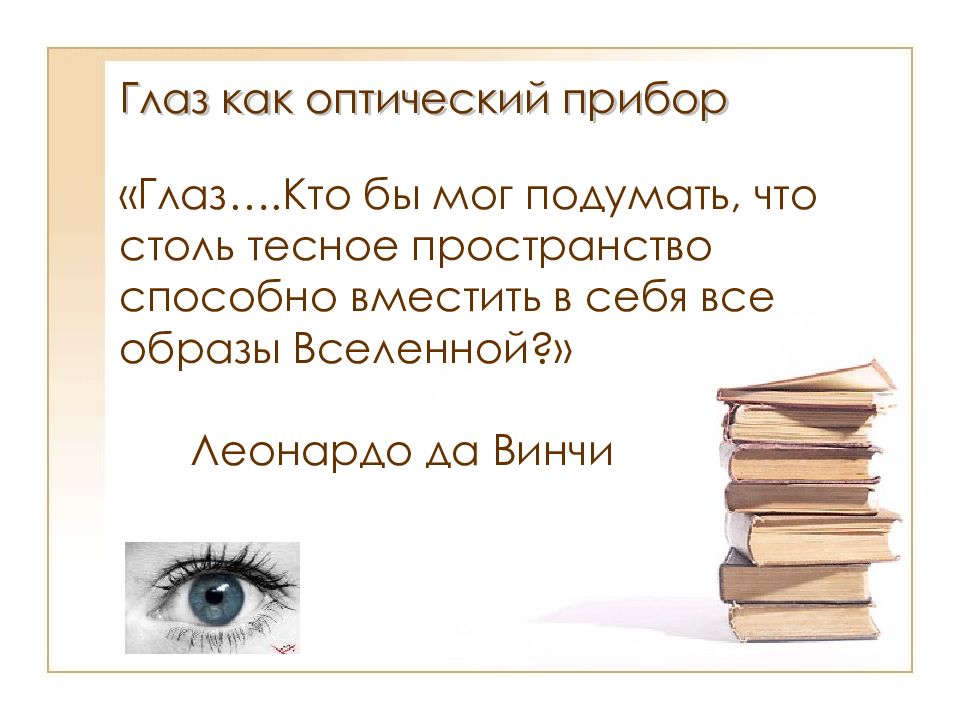

Глаз как оптический прибор

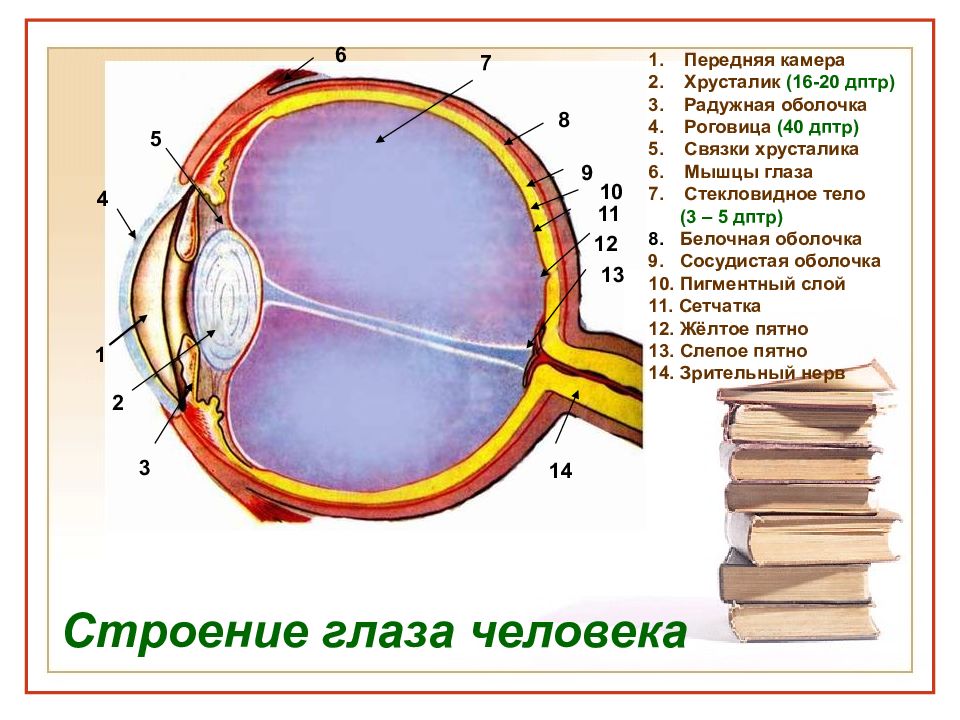

Строение глаза человека 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Передняя камера Хрусталик (16-20 дптр) Радужная оболочка Роговица (40 дптр) Связки хрусталика Мышцы глаза Стекловидное тело (3 – 5 дптр) 8. Белочная оболочка 9. Сосудистая оболочка 10. Пигментный слой 11. Сетчатка 12. Жёлтое пятно 13. Слепое пятно 14. Зрительный нерв

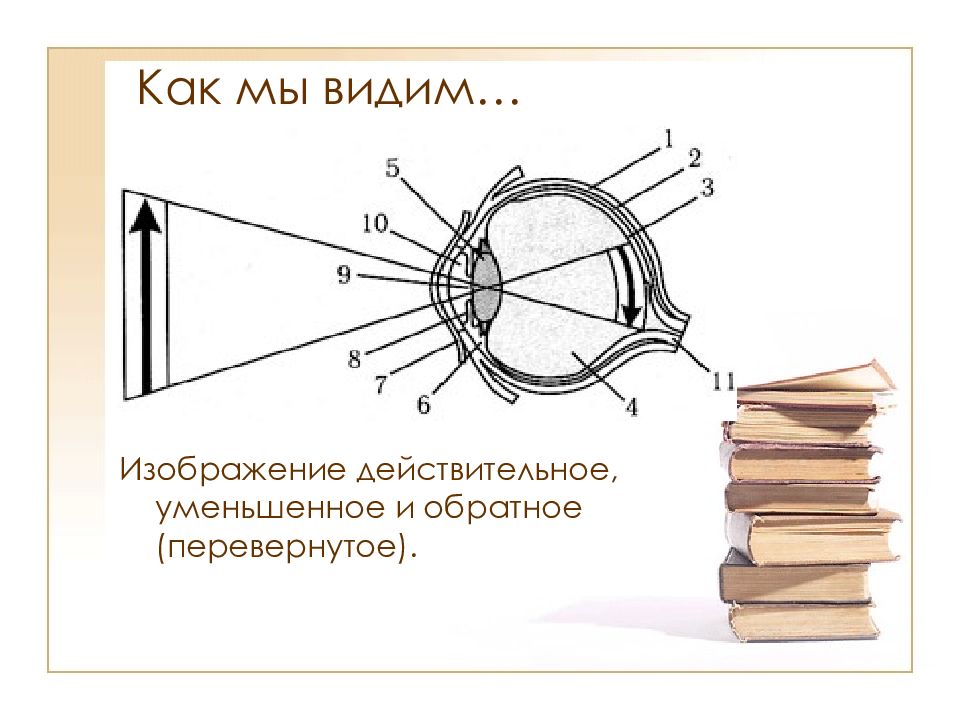

Как мы видим… Изображение действительное, уменьшенное и обратное (перевернутое).

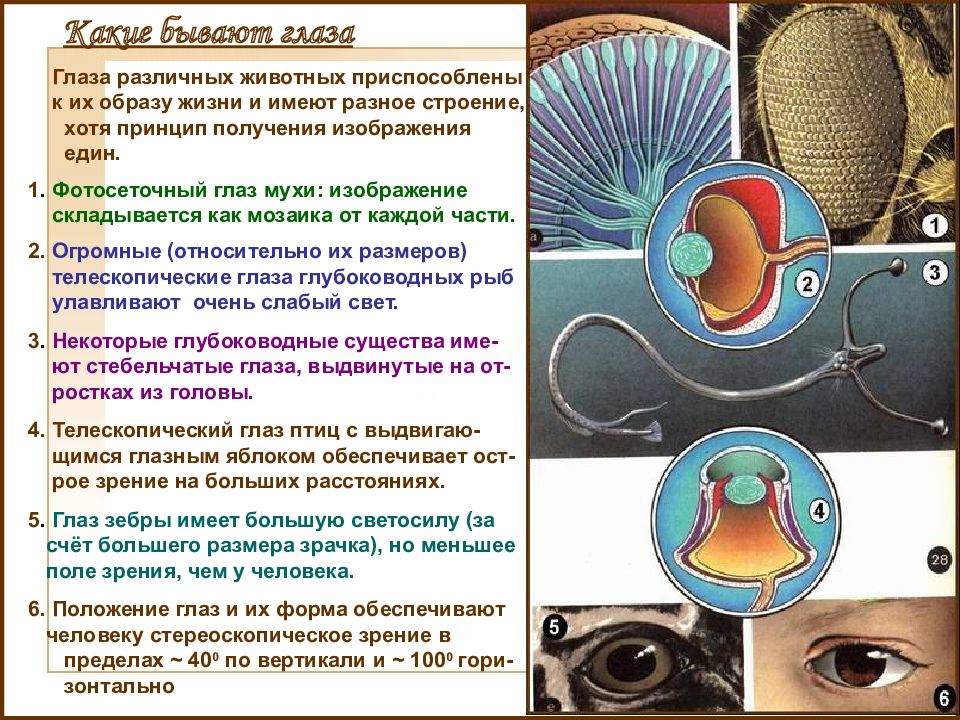

Какие бывают глаза Глаза различных животных приспособлены к их образу жизни и имеют разное строение, хотя принцип получения изображения един. 1. Фотосеточный глаз мухи: изображение складывается как мозаика от каждой части. 2. Огромные (относительно их размеров) телескопические глаза глубоководных рыб улавливают очень слабый свет. 3. Некоторые глубоководные существа име- ют стебельчатые глаза, выдвинутые на от- ростках из головы. 4. Телескопический глаз птиц с выдвигаю- щимся глазным яблоком обеспечивает ост- рое зрение на больших расстояниях. 5. Глаз зебры имеет большую светосилу (за счёт большего размера зрачка), но меньшее поле зрения, чем у человека. 6. Положение глаз и их форма обеспечивают человеку стереоскопическое зрение в пределах ~ 40 0 по вертикали и ~ 100 0 гори-зонтально
Как воспринимают цвет разные животные? Что Вы знаете о дальтонизме? Так ощущает цвета человек (различает около 60 цветов). У собак чёрно – белое зрение. Летучие мыши в полной темноте ориентируются с помощью ультразвука, а цвета не различают. Пчела красную часть спектра не видит, но зато ощущает ультра- фиолетовый свет. Термоскопические глаза глубоководных кальмаров воспринимают только тепловые лучи и расположены по всей поверхности нижней части хвоста ПРИЧИНА различий? В разном строении головного мозга и принимающих свет рецепторов.

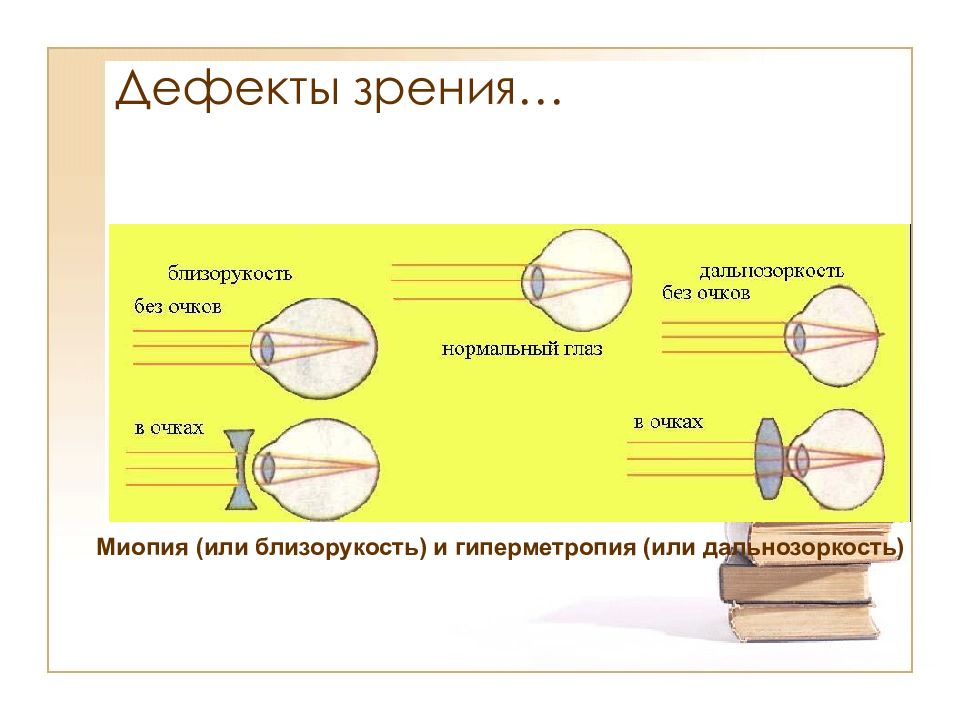

Дефекты зрения… Миопия (или близорукость) и гиперметропия (или дальнозоркость)

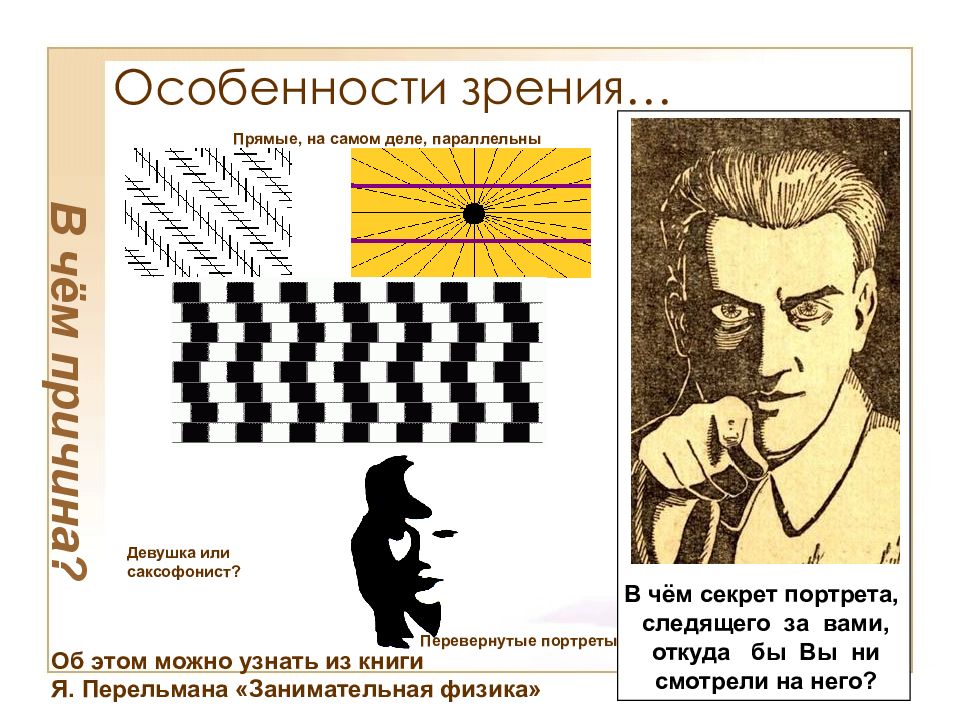

Особенности зрения… В чём причина? В чём секрет портрета, следящего за вами, откуда бы Вы ни смотрели на него? Об этом можно узнать из книги Я. Перельмана «Занимательная физика» Прямые, на самом деле, параллельны Перевернутые портреты Девушка или саксофонист?

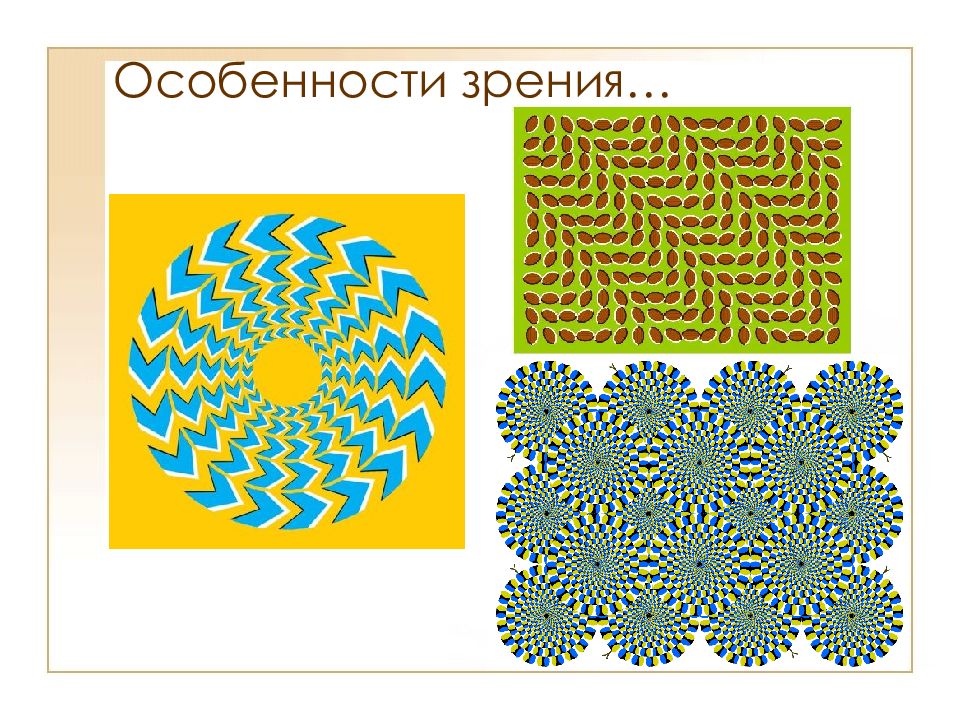

Особенности зрения…
