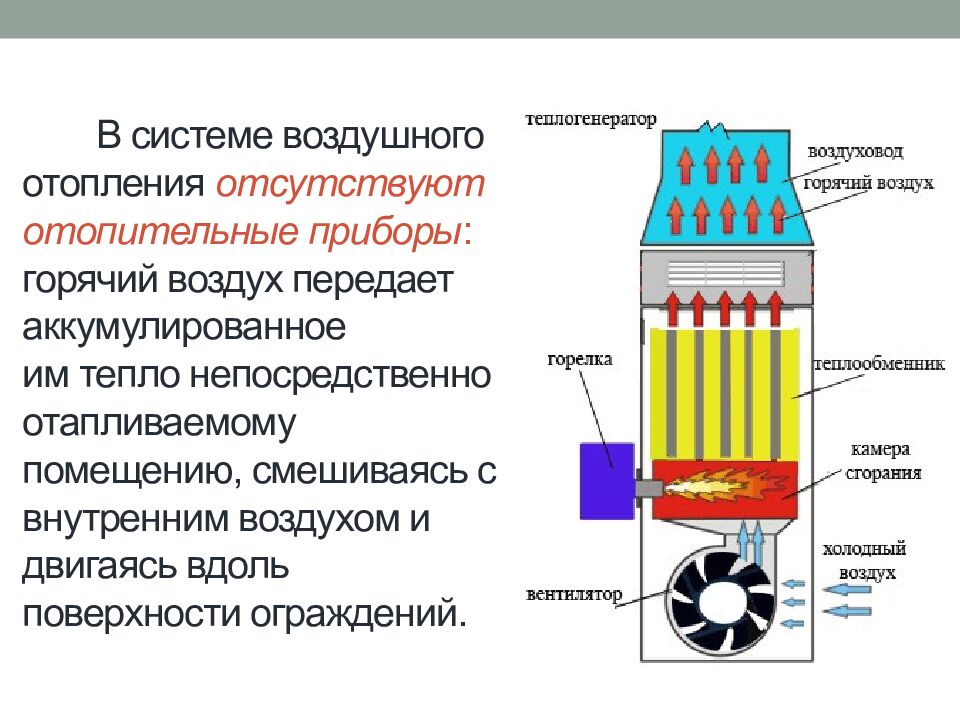

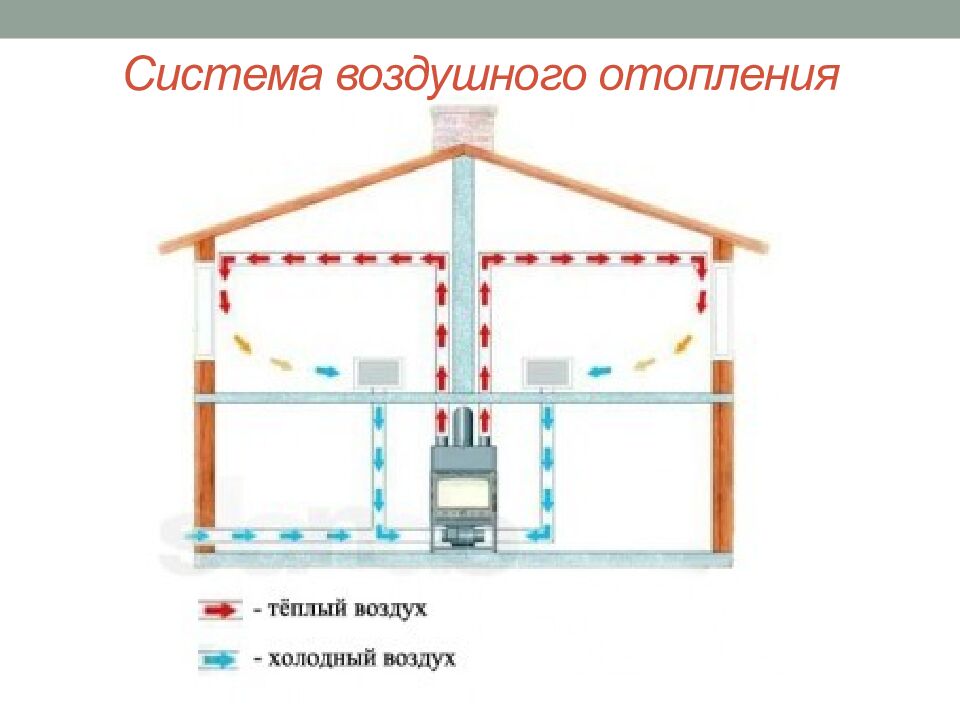

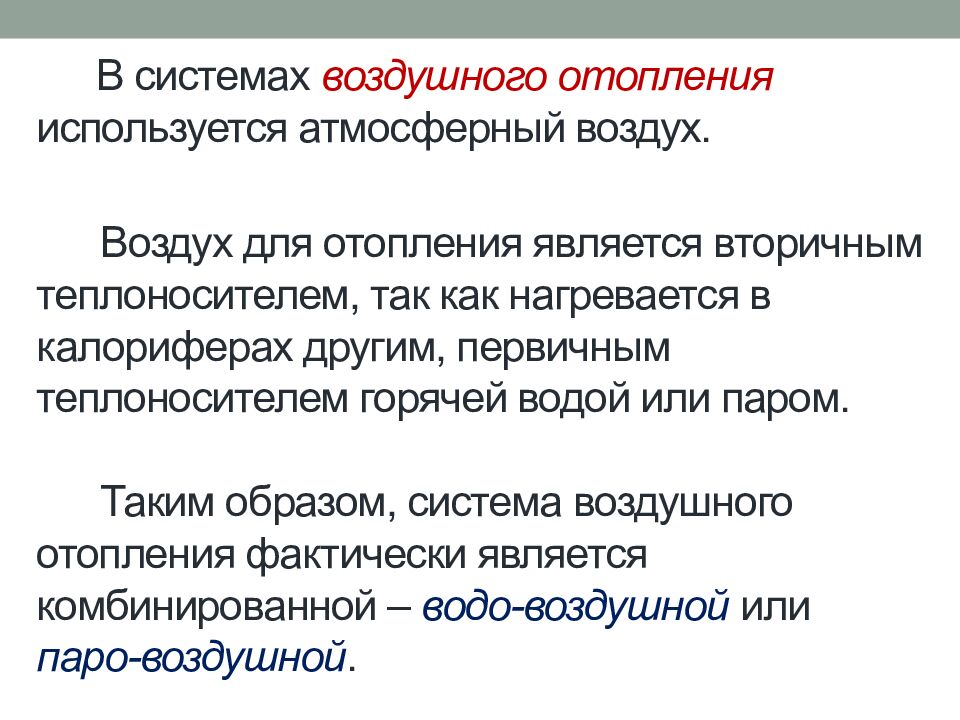

Слайд 4: Система воздушного отопления

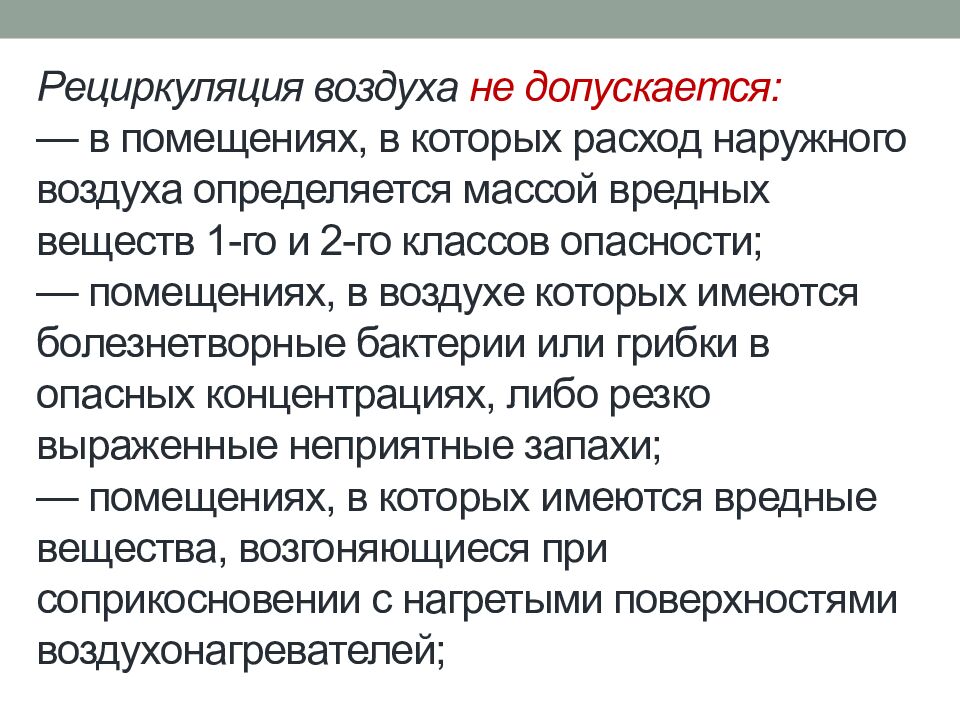

Слайд 6

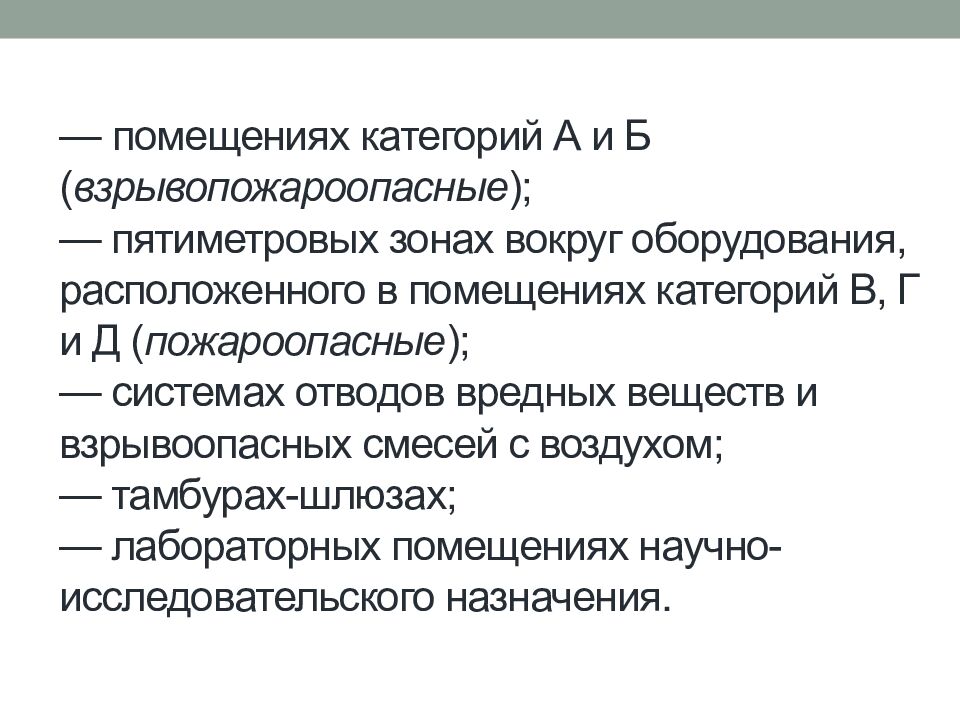

— помещениях категорий А и Б ( взрывопожароопасные ); — пятиметровых зонах вокруг оборудования, расположенного в помещениях категорий В, Г и Д ( пожароопасные ); — системах отводов вредных веществ и взрывоопасных смесей с воздухом; — тамбурах-шлюзах; — лабораторных помещениях научно-исследовательского назначения.

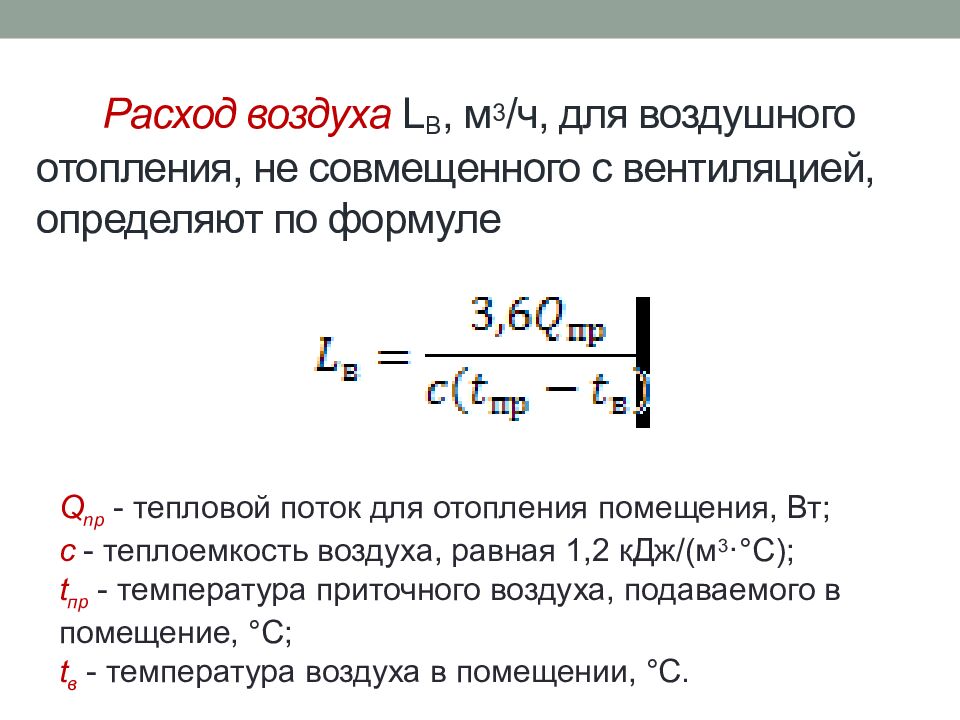

Слайд 7: Расход воздуха L B, м 3 /ч, для воздушного отопления, не совмещенного с вентиляцией, определяют по формуле
Q np - тепловой поток для отопления помещения, Вт; с - теплоемкость воздуха, равная 1,2 кДж/(м 3 ·°С); t пр - температура приточного воздуха, подаваемого в помещение, ° С; t в - температура воздуха в помещении, °С.

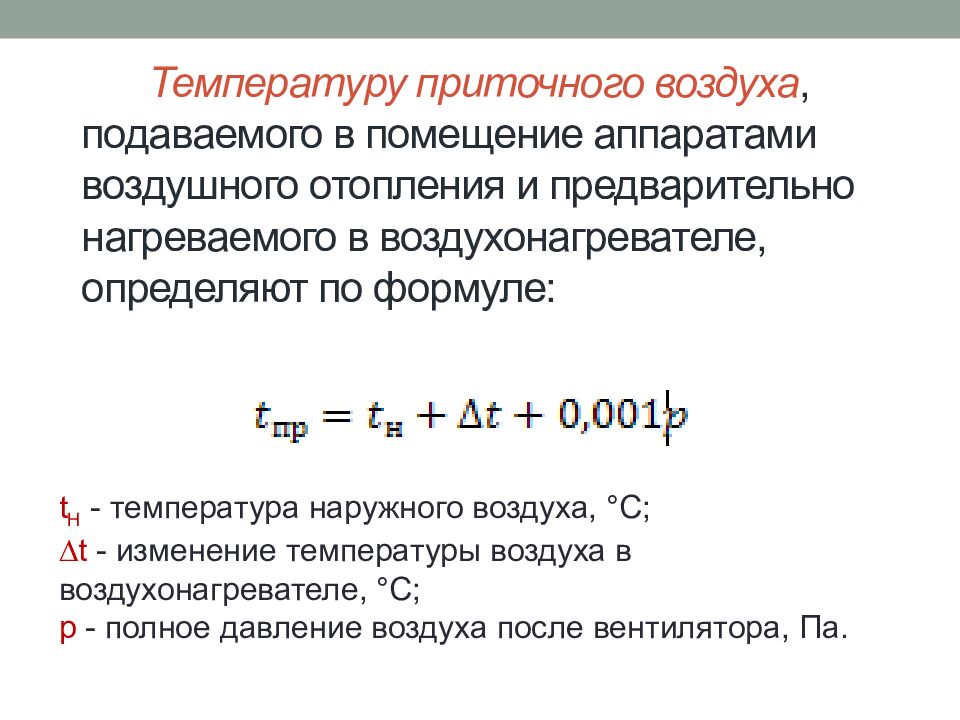

Слайд 8: Температуру приточного воздуха, подаваемого в помещение аппаратами воздушного отопления и предварительно нагреваемого в воздухонагревателе, определяют по формуле:
t H - температура наружного воздуха, °С; t - изменение температуры воздуха в воздухонагревателе, °С; р - полное давление воздуха после вентилятора, Па.

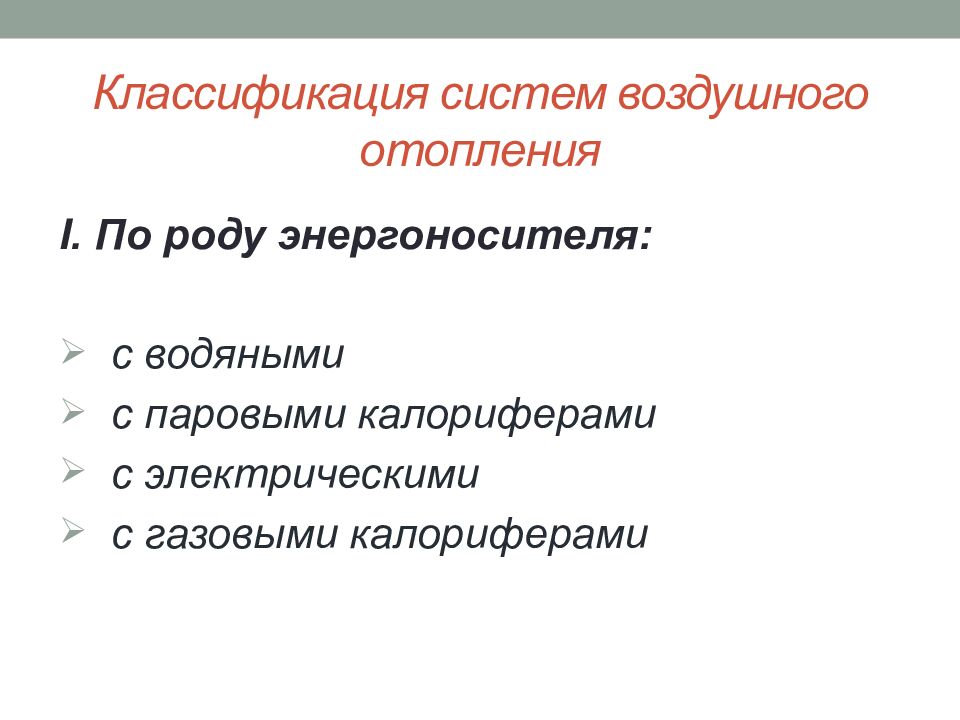

Слайд 9: Классификация систем воздушного отопления
I. По роду энергоносителя: с водяными с паровыми калориферами с электрическими с газовыми калориферами

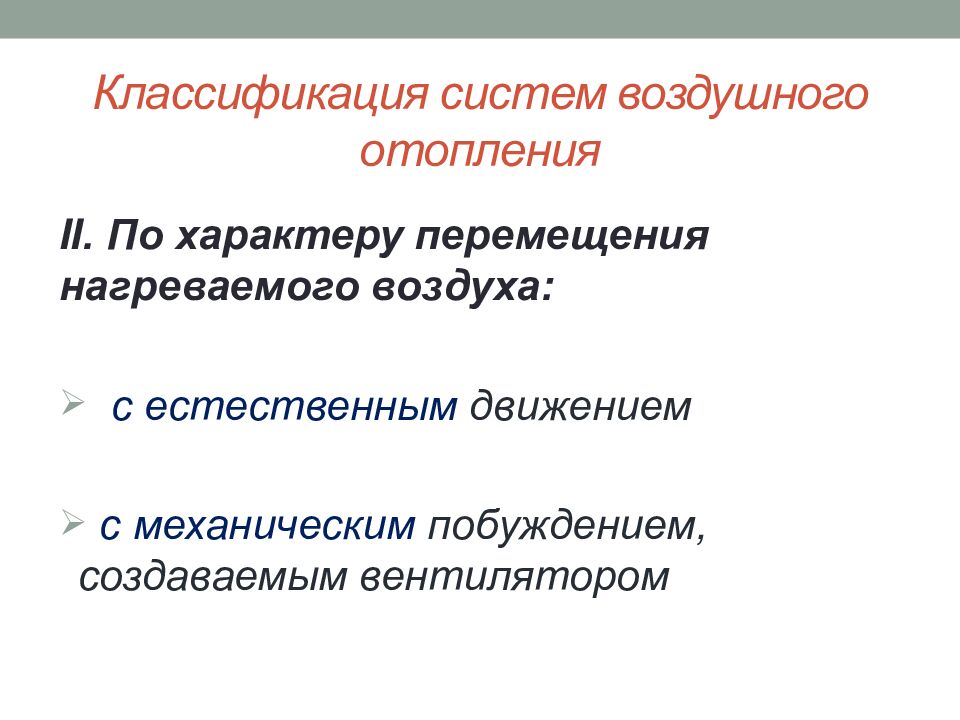

Слайд 10: Классификация систем воздушного отопления
II. По характеру перемещения нагреваемого воздуха : с естественным движением с механическим побуждением, создаваемым вентилятором

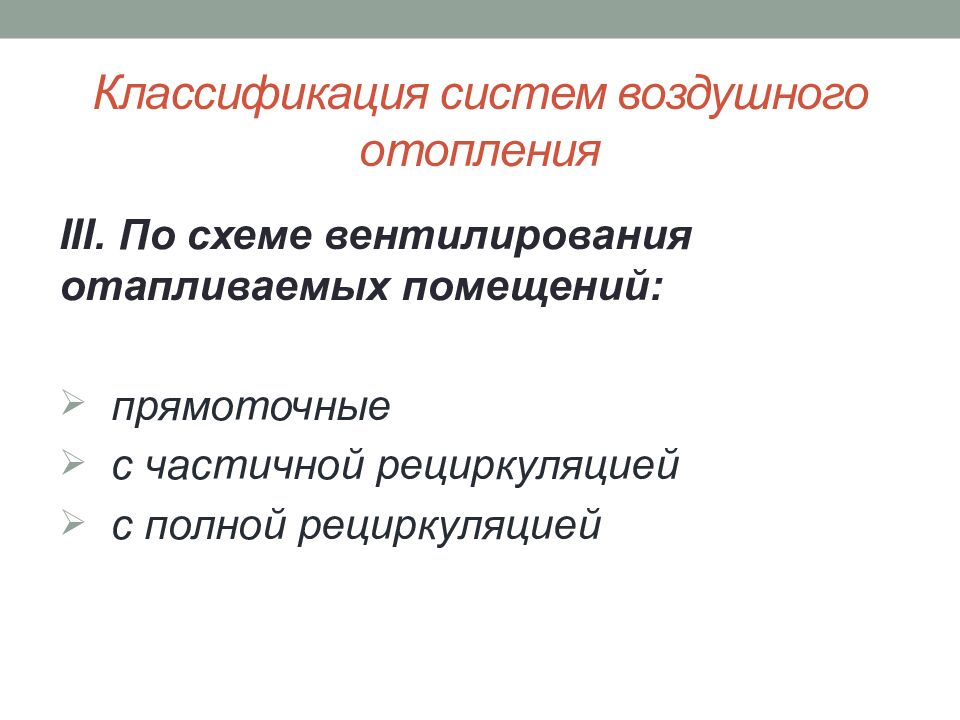

Слайд 11: Классификация систем воздушного отопления
III. По схеме вентилирования отапливаемых помещений: прямоточные с частичной рециркуляцией с полной рециркуляцией
Слайд 12: Классификация систем воздушного отопления

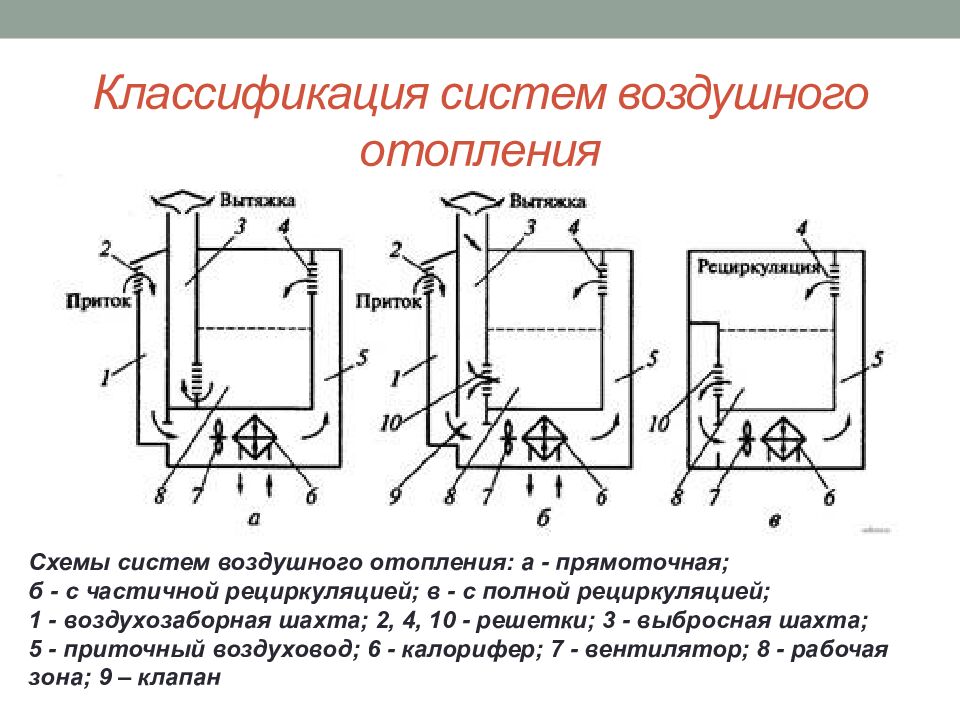

Схемы систем воздушного отопления: а - прямоточная; б - с частичной рециркуляцией; в - с полной рециркуляцией ; 1 - воздухозаборная шахта; 2, 4, 10 - решетки; 3 - выбросная шахта; 5 - приточный воздуховод; 6 - калорифер; 7 - вентилятор; 8 - рабочая зона; 9 – клапан

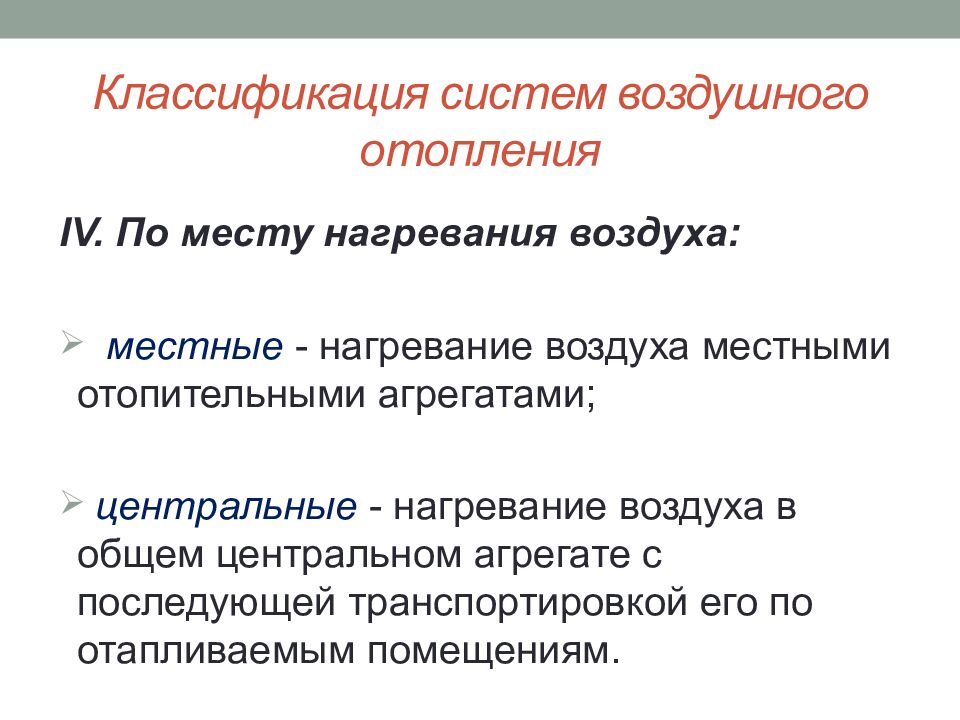

Слайд 13: Классификация систем воздушного отопления
IV. По месту нагревания воздуха: местные - нагревание воздуха местными отопительными агрегатами; центральные - нагревание воздуха в общем центральном агрегате с последующей транспортировкой его по отапливаемым помещениям.

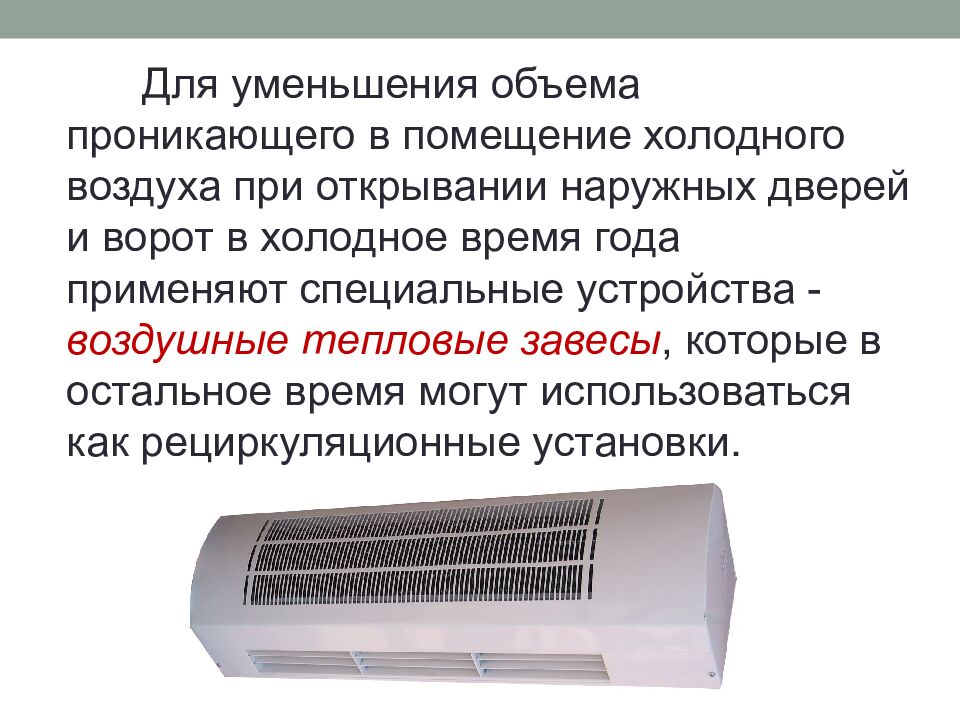

Слайд 14

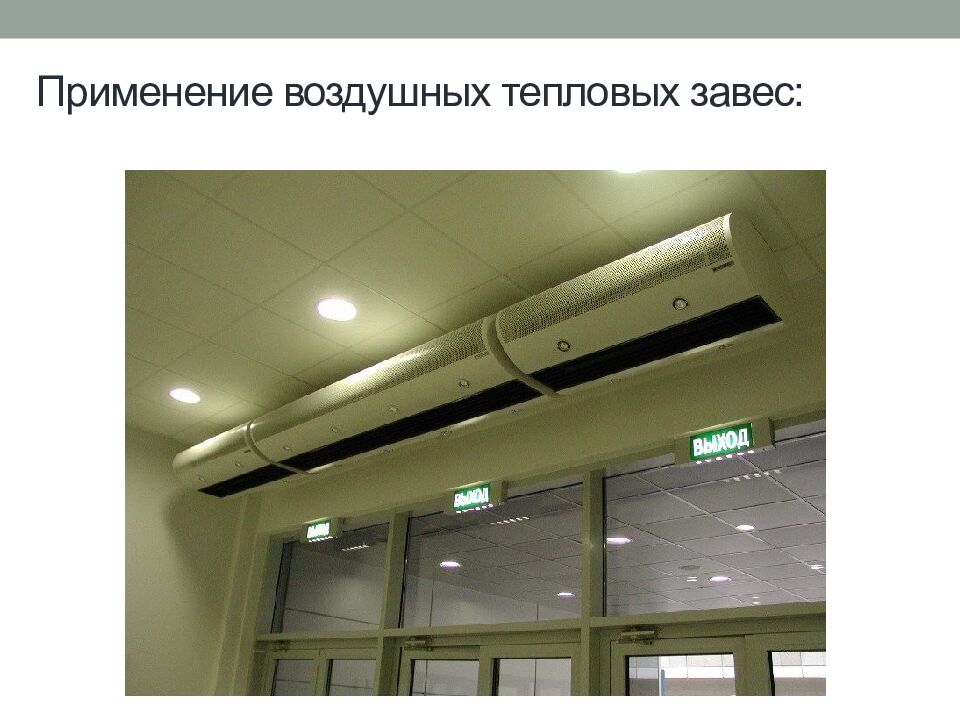

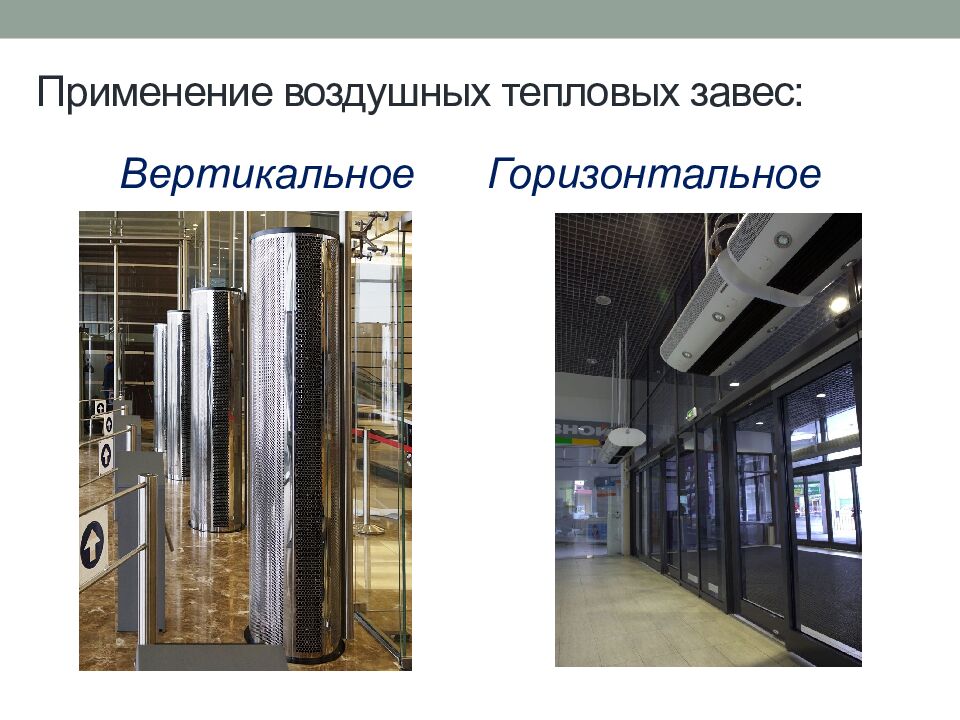

Для уменьшения объема проникающего в помещение холодного воздуха при открывании наружных дверей и ворот в холодное время года применяют специальные устройства - воздушные тепловые завесы, которые в остальное время могут использоваться как рециркуляционные установки.

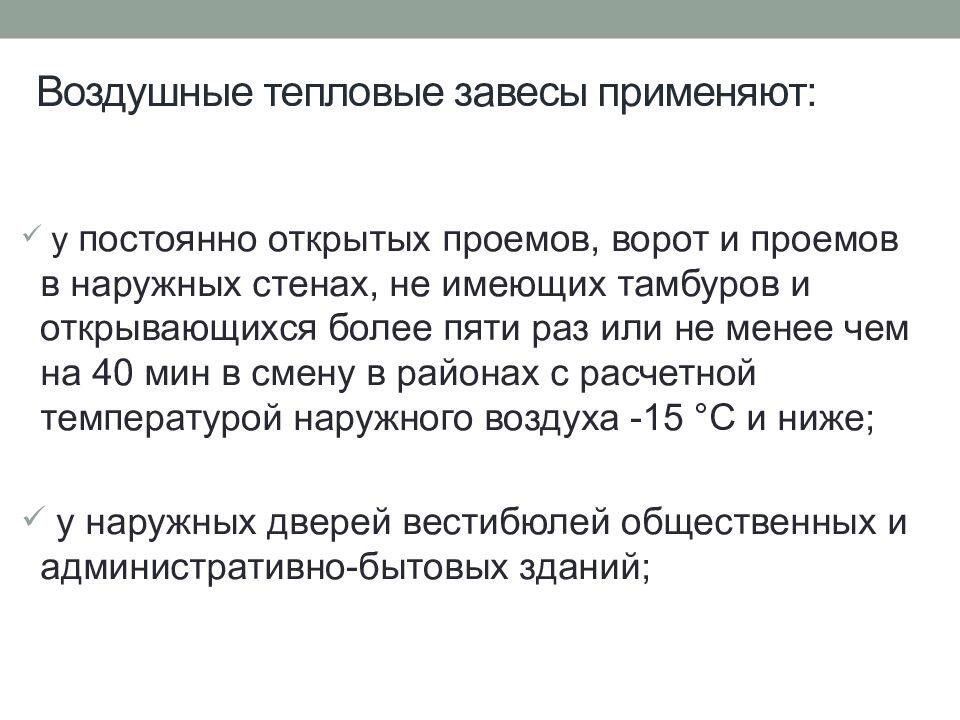

Слайд 15: Воздушные тепловые завесы применяют:
у постоянно открытых проемов, ворот и проемов в наружных стенах, не имеющих тамбуров и открывающихся более пяти раз или не менее чем на 40 мин в смену в районах с расчетной температурой наружного воздуха -15 °С и ниже ; у наружных дверей вестибюлей общественных и административно-бытовых зданий ;

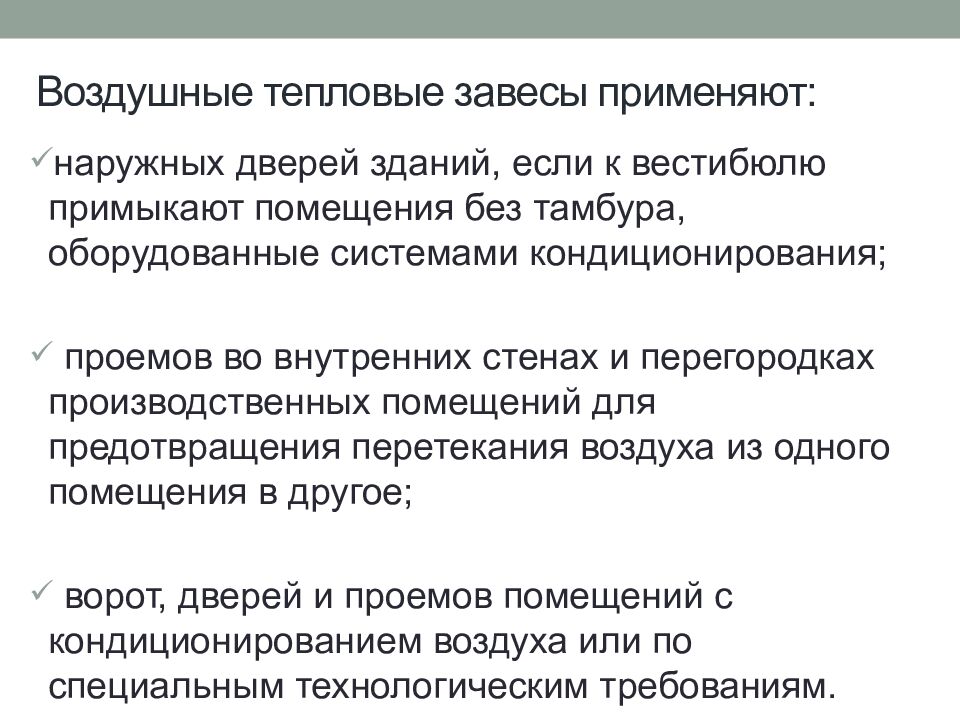

Слайд 17: Воздушные тепловые завесы применяют:
наружных дверей зданий, если к вестибюлю примыкают помещения без тамбура, оборудованные системами кондиционирования ; проемов во внутренних стенах и перегородках производственных помещений для предотвращения перетекания воздуха из одного помещения в другое ; ворот, дверей и проемов помещений с кондиционированием воздуха или по специальным технологическим требованиям.
