Тепловые двигатели
Тепловой двигатель – это устройство, преобразующее внутреннюю энергию топлива в механическую энергию.

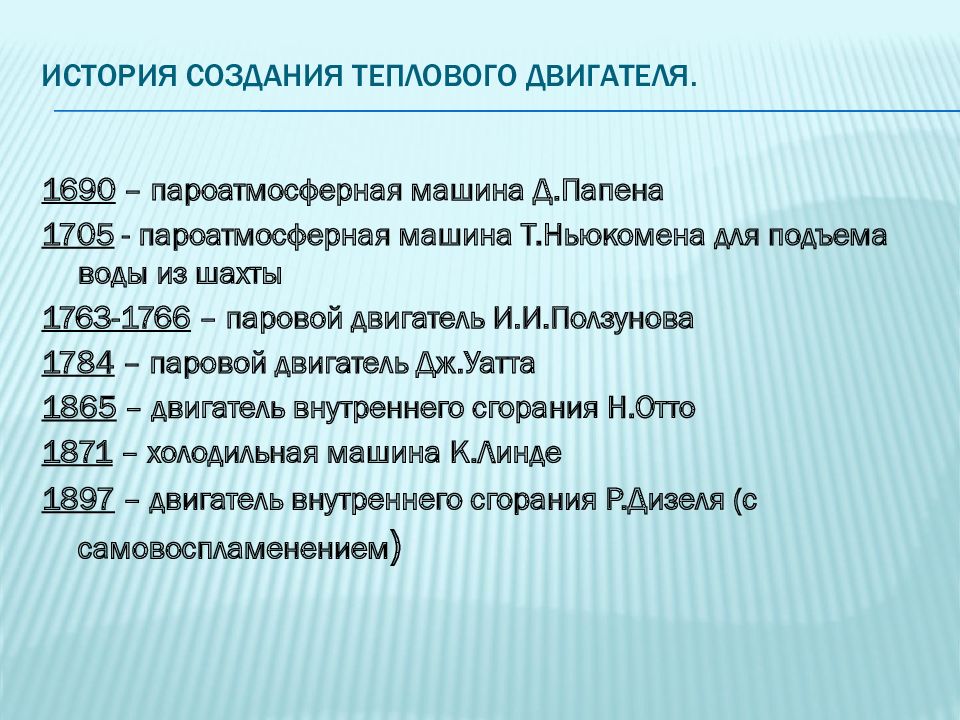

1690 – пароатмосферная машина Д.Папена 1705 - пароатмосферная машина Т.Ньюкомена для подъема воды из шахты 1763-1766 – паровой двигатель И.И.Ползунова 1784 – паровой двигатель Дж.Уатта 1865 – двигатель внутреннего сгорания Н.Отто 1871 – холодильная машина К.Линде 1897 – двигатель внутреннего сгорания Р.Дизеля (с самовоспламенением )

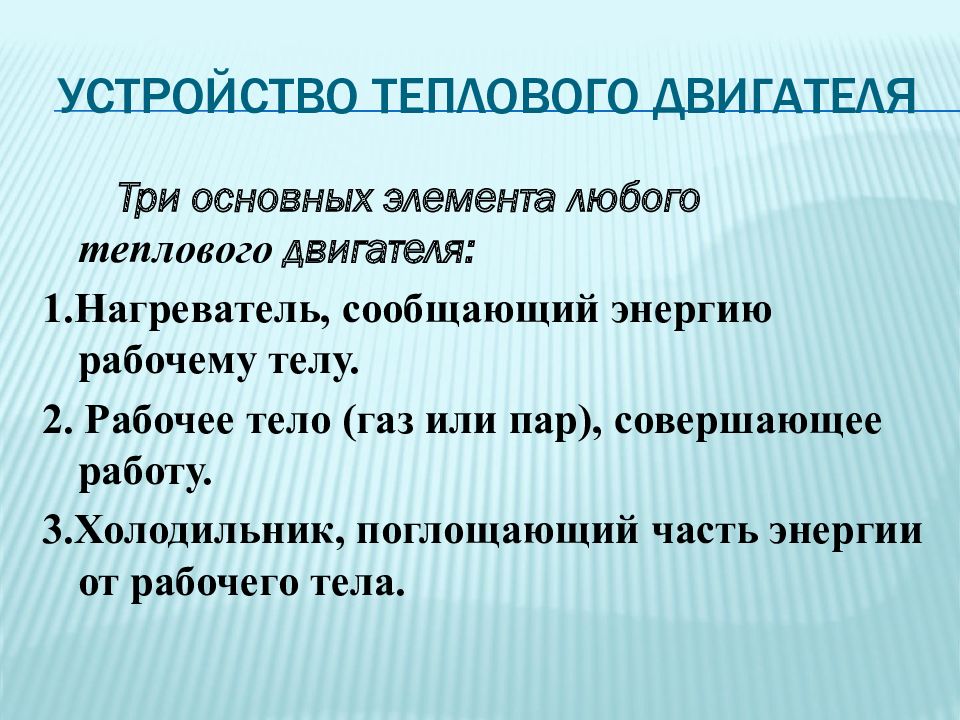

Три основных элемента любого теплового двигателя: 1.Нагреватель, сообщающий энергию рабочему телу. 2. Рабочее тело (газ или пар), совершающее работу. 3.Холодильник, поглощающий часть энергии от рабочего тела.

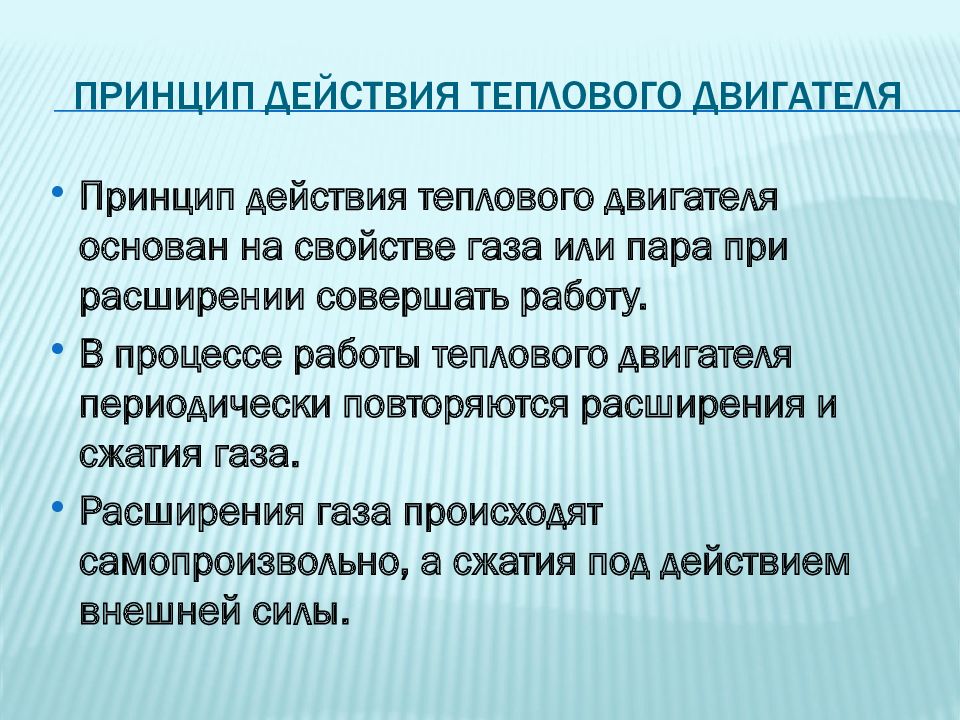

Принцип действия теплового двигателя основан на свойстве газа или пара при расширении совершать работу. В процессе работы теплового двигателя периодически повторяются расширения и сжатия газа. Расширения газа происходят самопроизвольно, а сжатия под действием внешней силы.

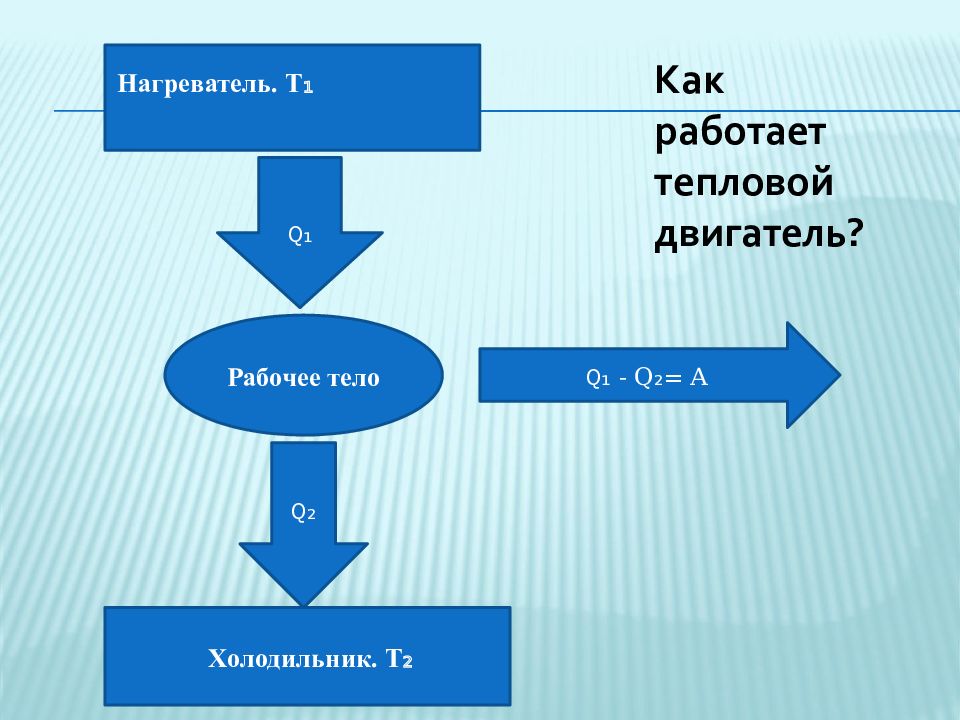

Нагреватель. T ₁ Холодильник. T ₂ Рабочее тело Q ₁ Q ₂ Q ₁ - Q₂= A Как работает тепловой двигатель?

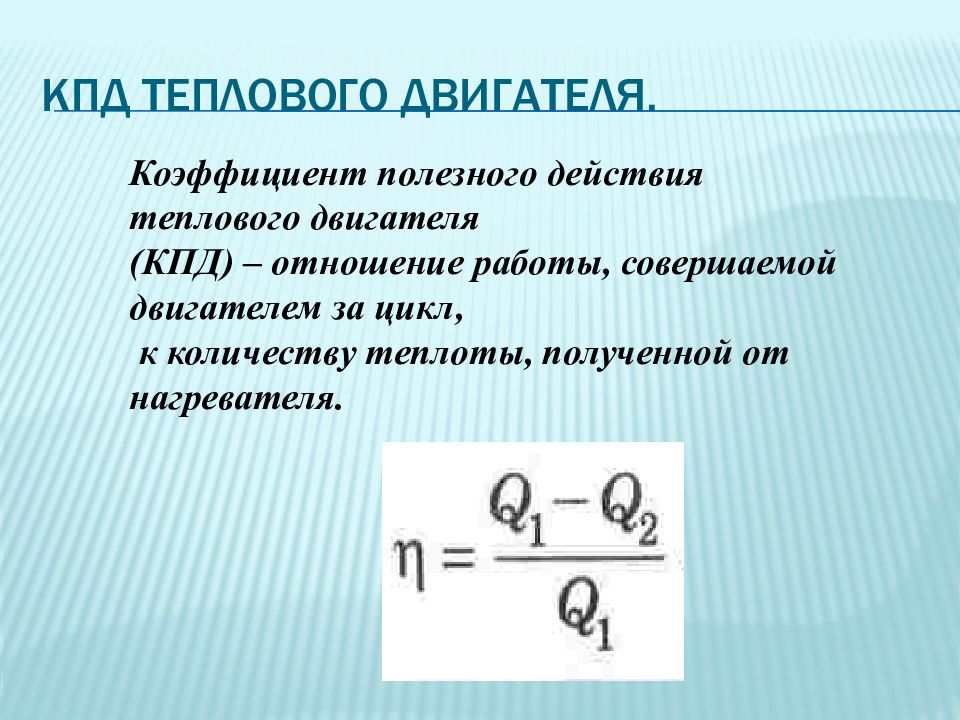

Коэффициент полезного действия теплового двигателя (КПД) – отношение работы, совершаемой двигателем за цикл, к количеству теплоты, полученной от нагревателя.

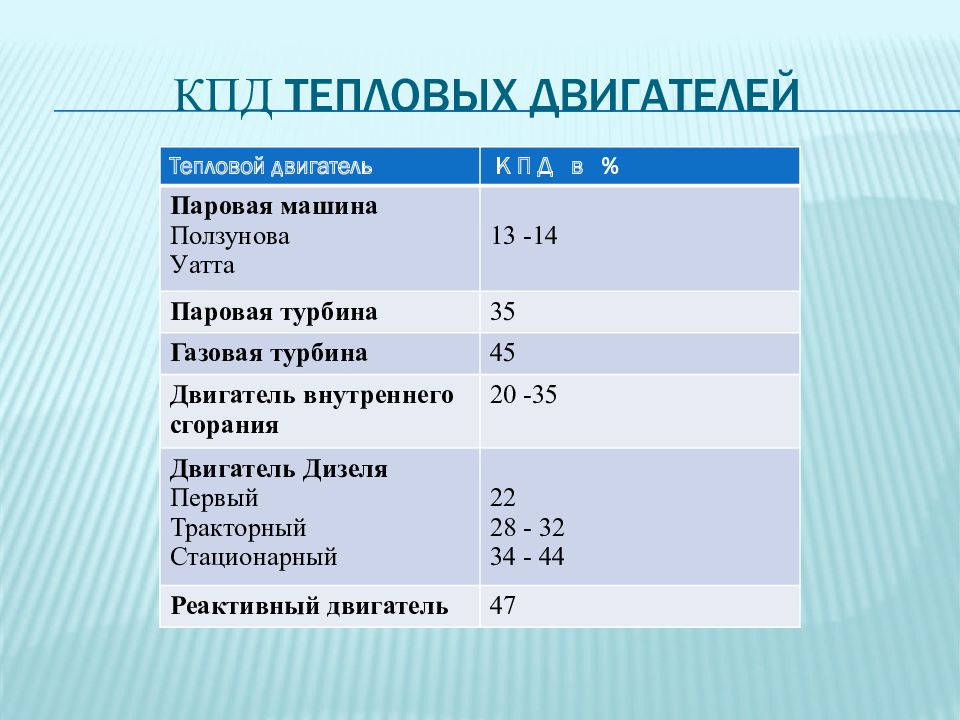

Тепловой двигатель К П Д в % Паровая машина Ползунова Уатта 13 -14 Паровая турбина 35 Газовая турбина 45 Двигатель внутреннего сгорания 20 -35 Двигатель Дизеля Первый Тракторный Стационарный 22 28 - 32 34 - 44 Реактивный двигатель 47

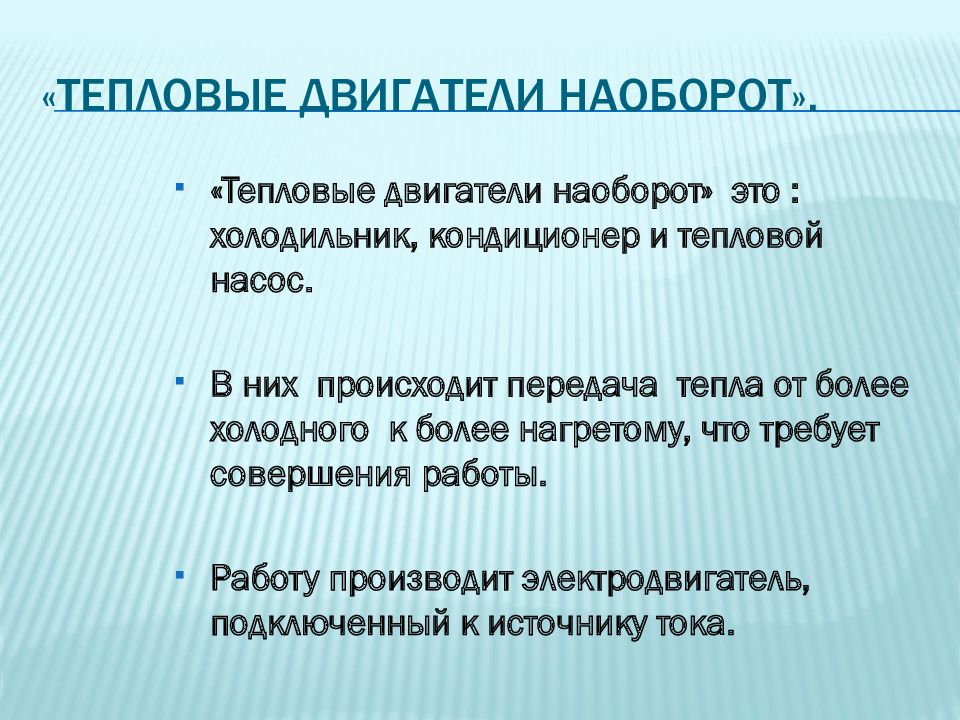

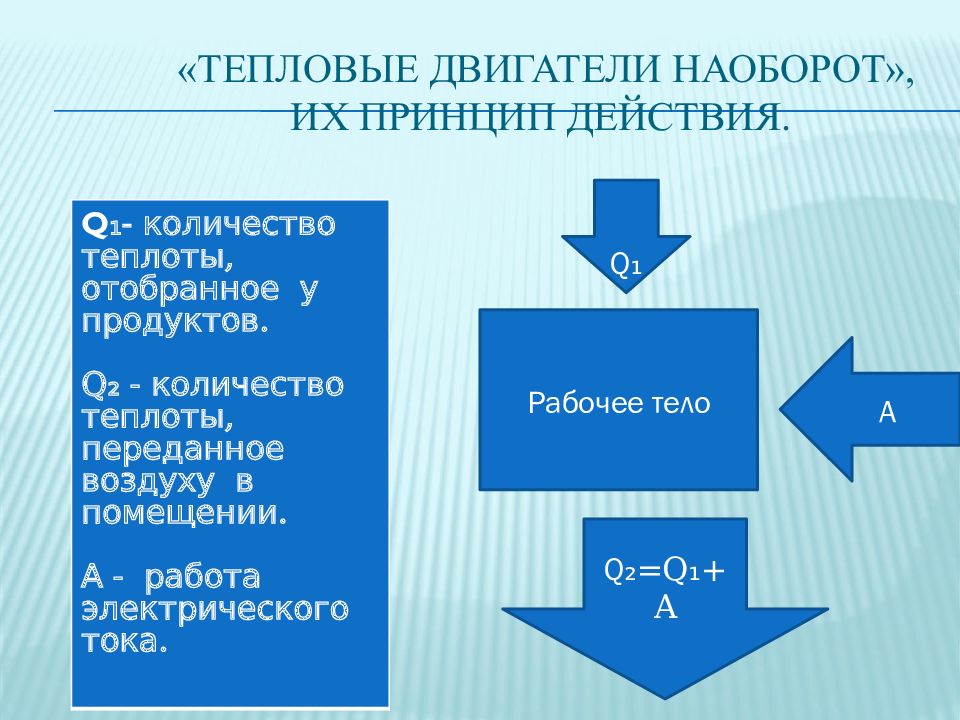

«Тепловые двигатели наоборот» это : холодильник, кондиционер и тепловой насос. В них происходит передача тепла от более холодного к более нагретому, что требует совершения работы. Работу производит электродвигатель, подключенный к источнику тока.
Q ₁ - количество теплоты, отобранное у продуктов. Q₂ - количество теплоты, переданное воздуху в помещении. А - работа электрического тока. Рабочее тело Q ₁ A Q ₂=Q₁+A

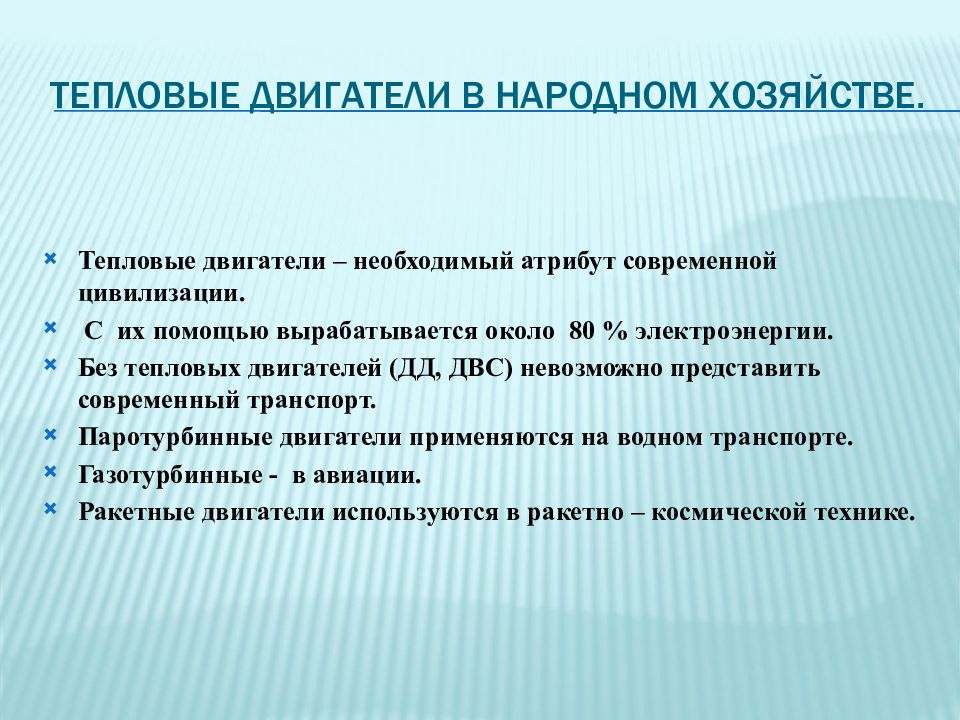

Тепловые двигатели – необходимый атрибут современной цивилизации. С их помощью вырабатывается около 80 % электроэнергии. Без тепловых двигателей (ДД, ДВС) невозможно представить современный транспорт. Паротурбинные двигатели применяются на водном транспорте. Газотурбинные - в авиации. Ракетные двигатели используются в ракетно – космической технике.

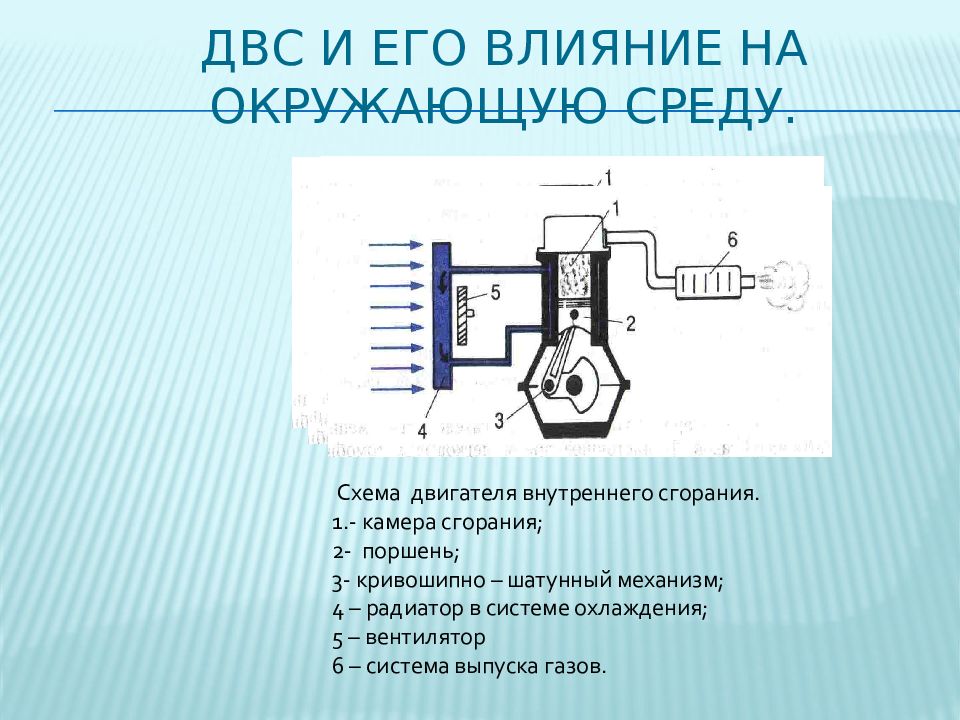

Схема двигателя внутреннего сгорания. 1.- камера сгорания; 2- поршень; 3- кривошипно – шатунный механизм; 4 – радиатор в системе охлаждения; 5 – вентилятор 6 – система выпуска газов.

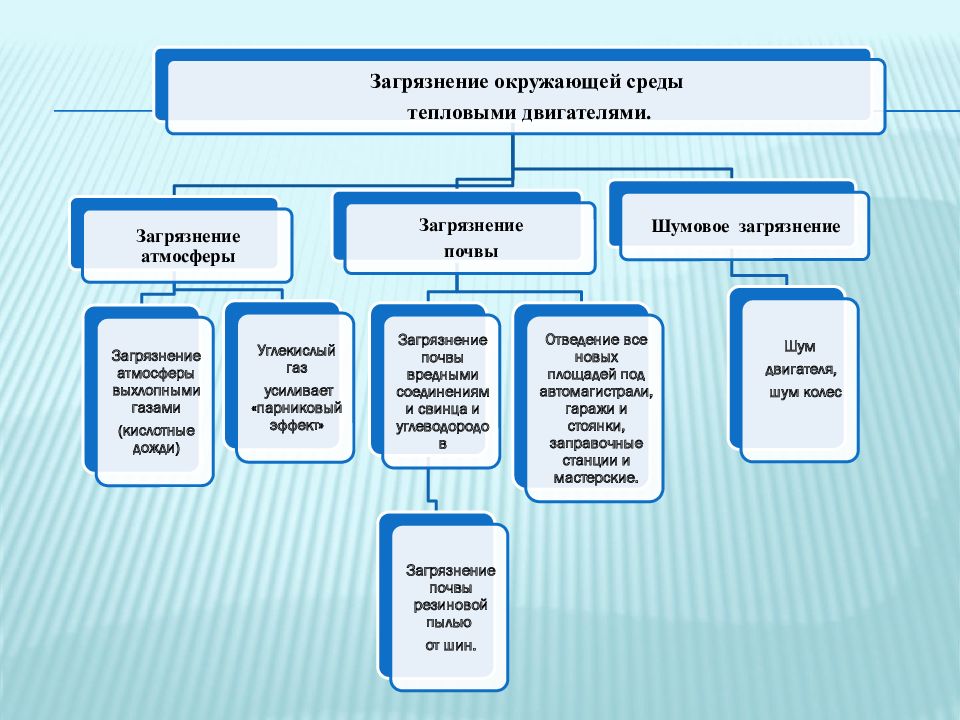

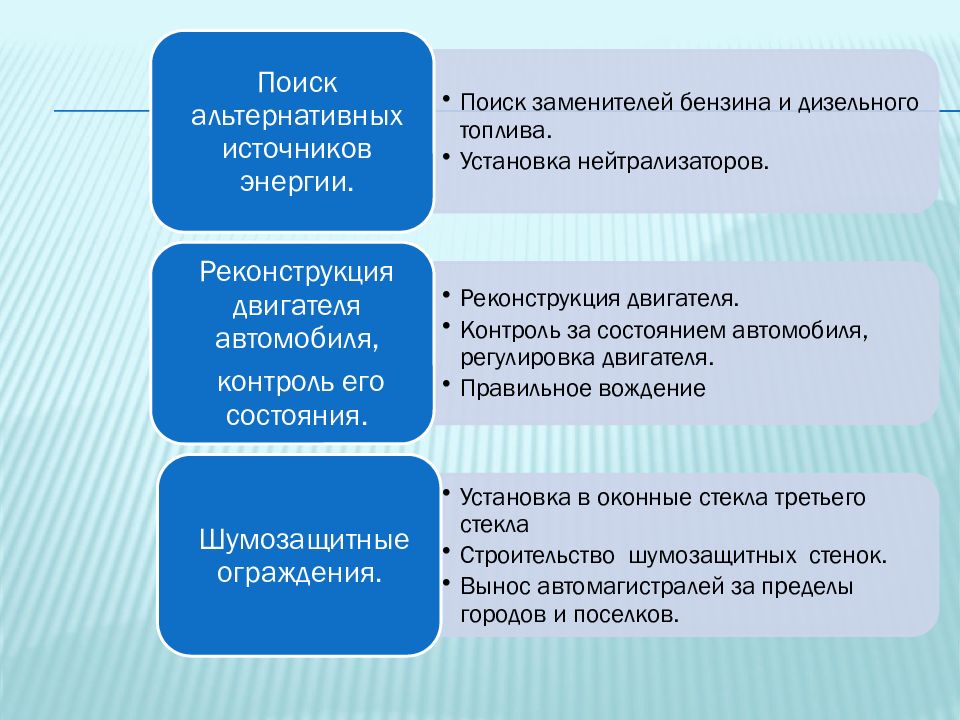

Использование тепловых двигателей дает человеку огромные возможности и одновременно является наиболее сильным фактором разрушения природы.
