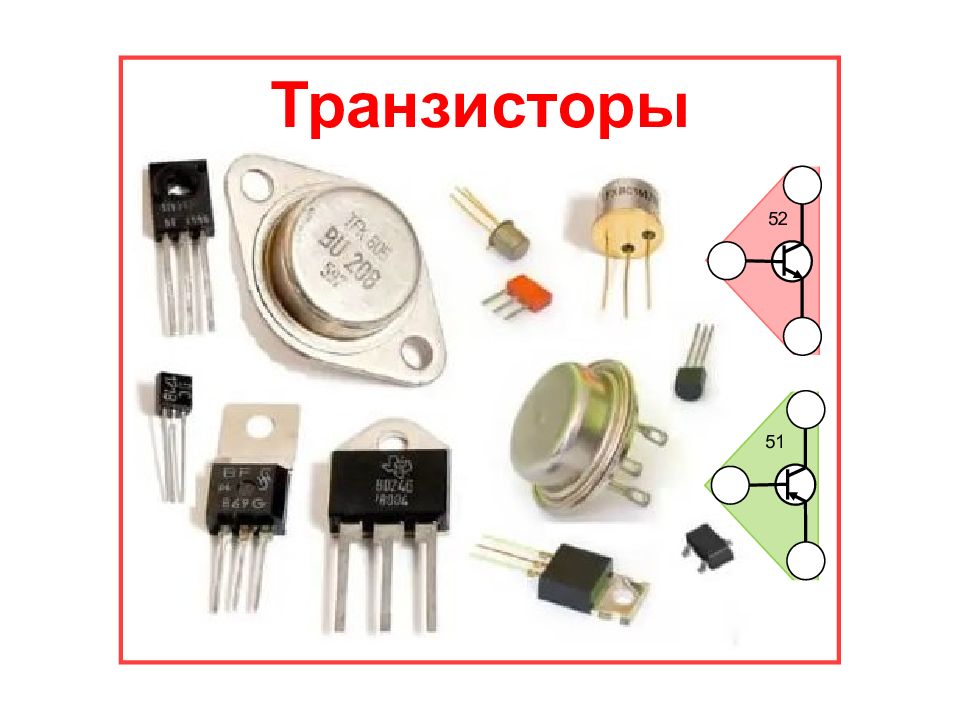

Транзисторы 52 51

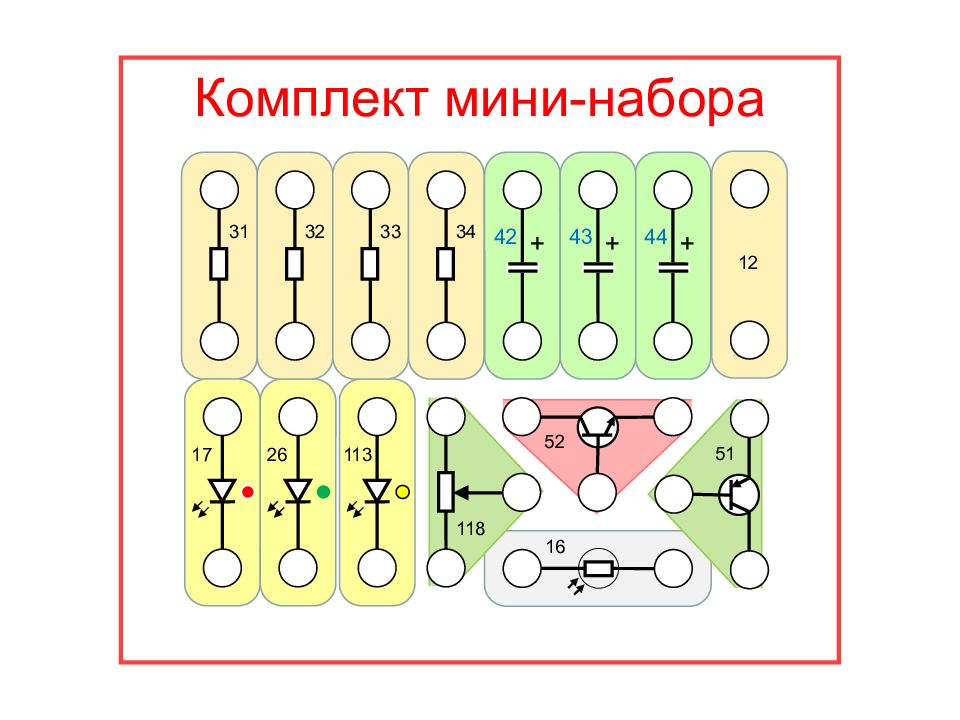

Комплект мини-набора ` 16 ` 31 1 7 26 113 ` 32 ` 33 + 42 + 44 + 43 52 118 ` 34 51 ` 12

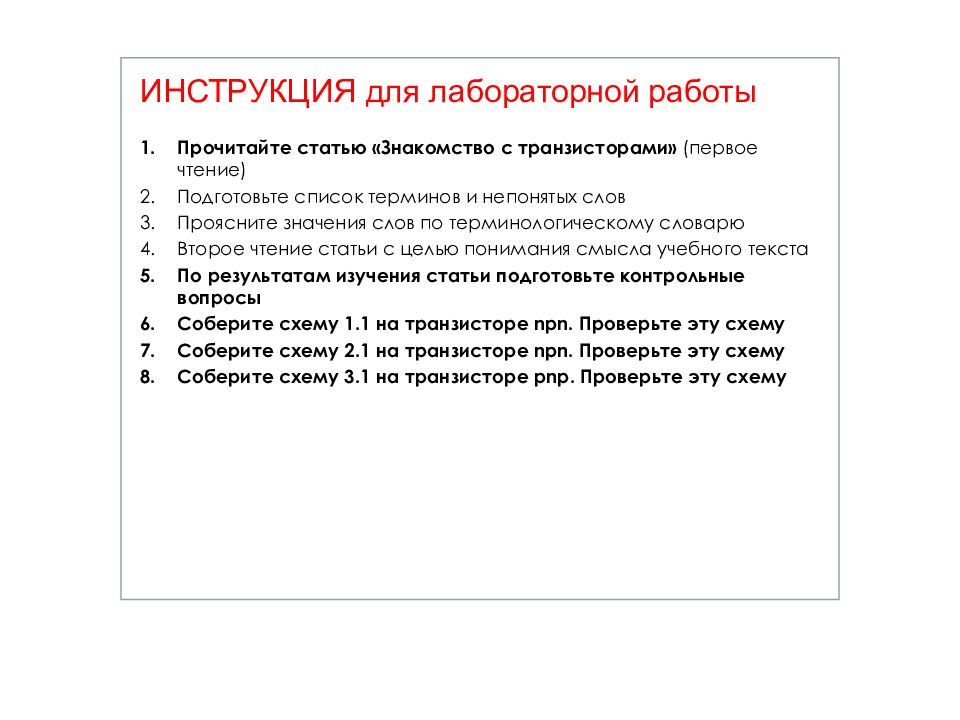

ИНСТРУКЦИЯ для лабораторной работы Прочитайте статью «Знакомство с транзисторами» (первое чтение) Подготовьте список терминов и непонятых слов Проясните значения слов по терминологическому словарю Второе чтение статьи с целью понимания смысла учебного текста По результатам изучения статьи подготовьте контрольные вопросы Соберите схему 1.1 на транзисторе npn. Проверьте эту схему Соберите схему 2.1 на транзисторе npn. Проверьте эту схему Соберите схему 3.1 на транзисторе pnp. Проверьте эту схему

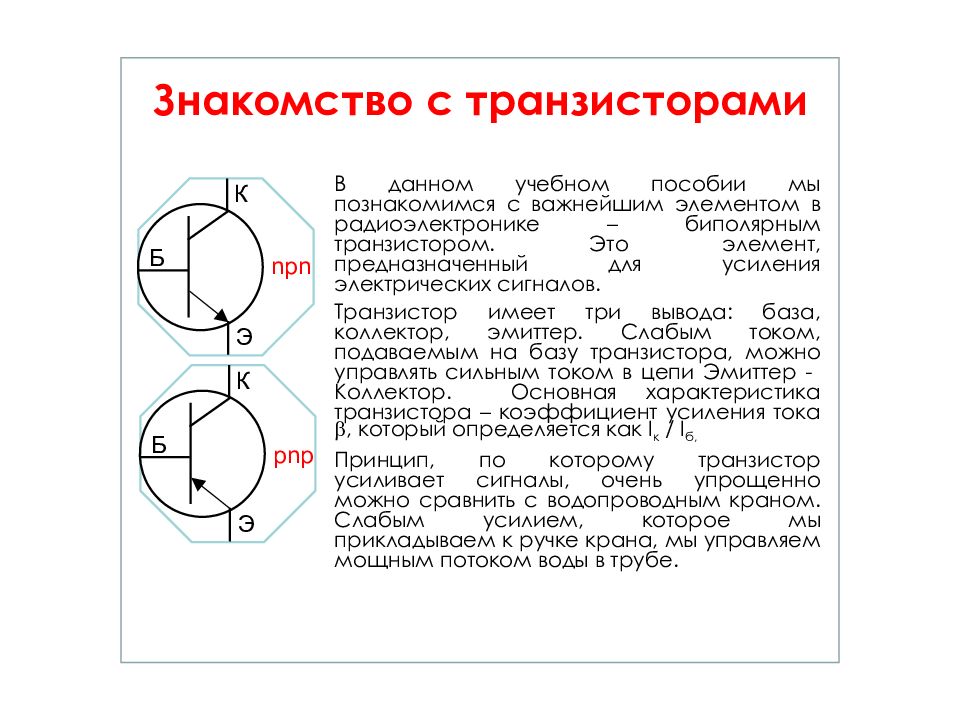

Б К Э Б К Э Знакомство с транзисторами В данном учебном пособии мы познакомимся с важнейшим элементом в радиоэлектронике – биполярным транзистором. Это элемент, предназначенный для усиления электрических сигналов. Транзистор имеет три вывода: база, коллектор, эмиттер. Слабым током, подаваемым на базу транзистора, можно управлять сильным током в цепи Эмиттер - Коллектор. Основная характеристика транзистора – коэффициент усиления тока , который определяется как I к / I б, Принцип, по которому транзистор усиливает сигналы, очень упрощенно можно сравнить с водопроводным краном. Слабым усилием, которое мы прикладываем к ручке крана, мы управляем мощным потоком воды в трубе. npn pnp

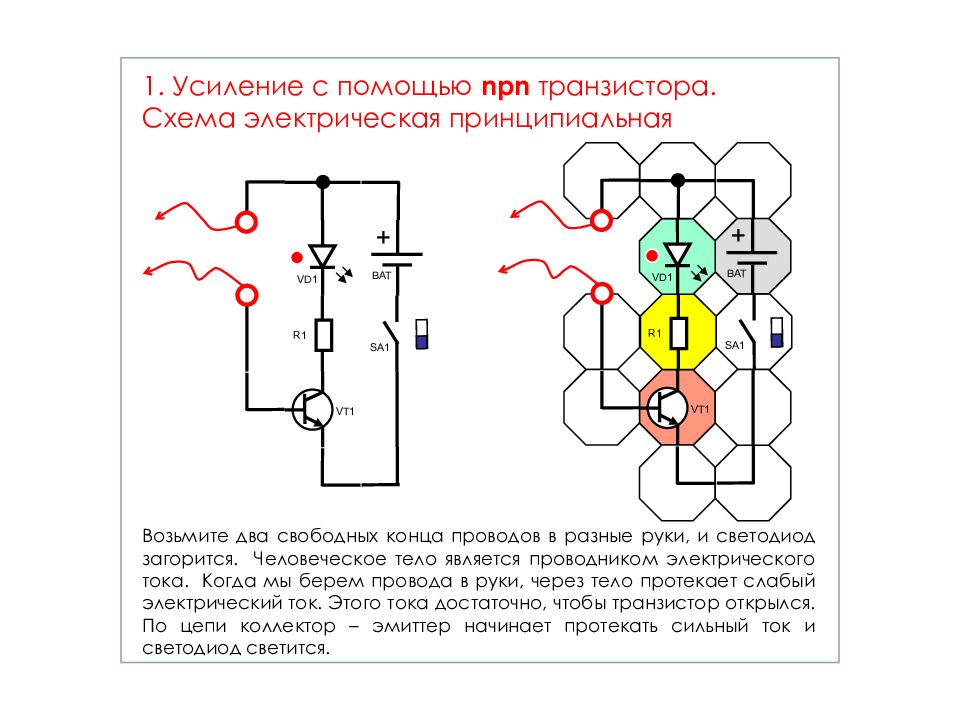

1. Усиление с помощью npn транзистора. Схема электрическая принципиальная SA1 + BAT R1 VD1 VT1 SA1 + BAT R1 VD1 VT1 Возьмите два свободных конца проводов в разные руки, и светодиод загорится. Человеческое тело является проводником электрического тока. Когда мы берем провода в руки, через тело протекает слабый электрический ток. Этого тока достаточно, чтобы транзистор открылся. По цепи коллектор – эмиттер начинает протекать сильный ток и светодиод светится.
1. 1 Усиление с помощью npn транзистора. ` 31 52 + 19 1 7 ` 12 Сначала установите на плату одну перемычку(4), одну перемычку (3) и три перемычки (2) по голубому чертежу. Над перемычками установите электронные компоненты и два провода, обозначенные красным цветом, по монтажной схеме Возьмите два свободных конца проводов в разные руки, и светодиод загорится.
VT1 + BAT R1 R2 HL1 2. Усиление с помощью npn транзистора. Схема электрическая принципиальная VT1 + BAT R1 R2 HL1

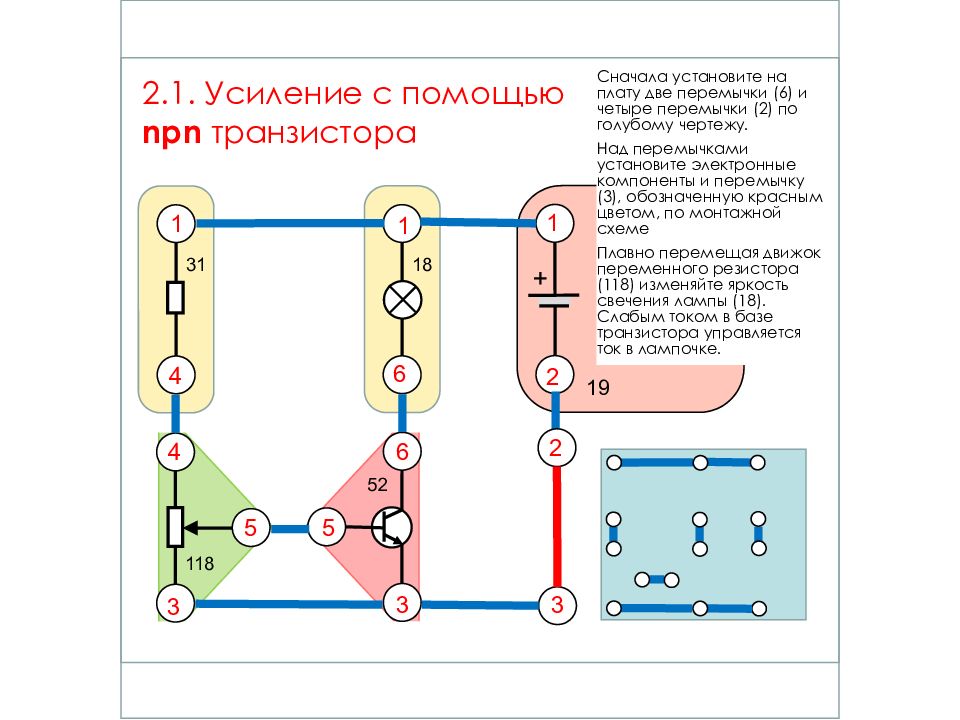

+ 19 2. 1. Усиление с помощью npn транзистора 52 118 ` 31 6 ` 18 Сначала установите на плату две перемычки (6) и четыре перемычки (2) по голубому чертежу. Над перемычками установите электронные компоненты и перемычку (3), обозначенную красным цветом, по монтажной схеме Плавно перемещая движок переменного резистора (118) изменяйте яркость свечения лампы (18). Слабым током в базе транзистора управляется ток в лампочке. 1 1 1 2 2 3 3 3 4 4 5 5 6 6

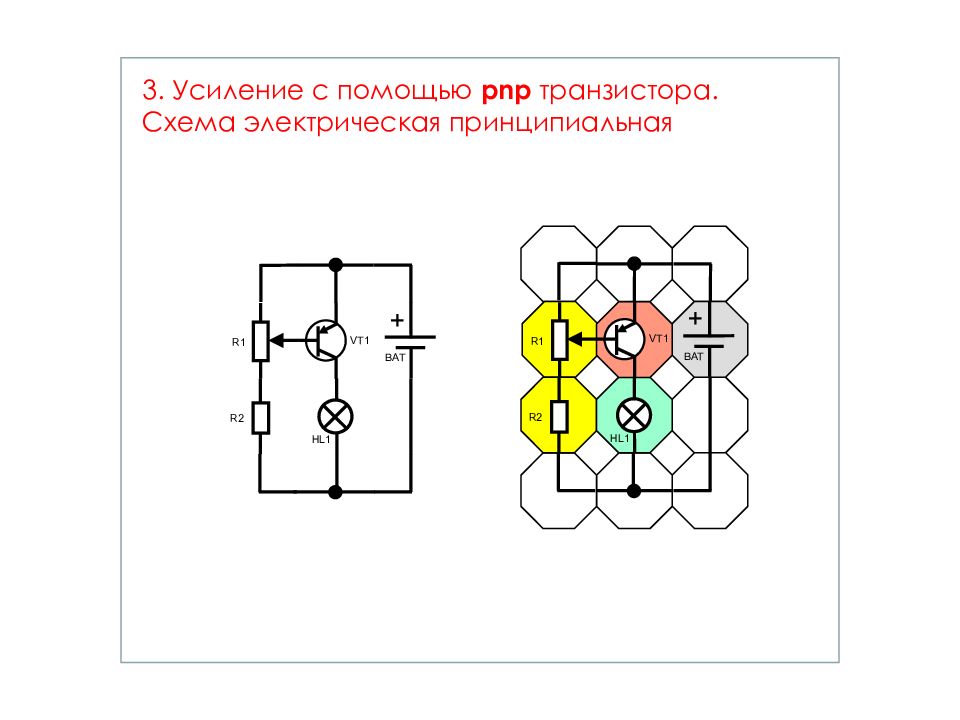

+ BAT R1 R2 HL1 VT1 3. Усиление с помощью pnp транзистора. Схема электрическая принципиальная + BAT R1 R2 HL1 VT1

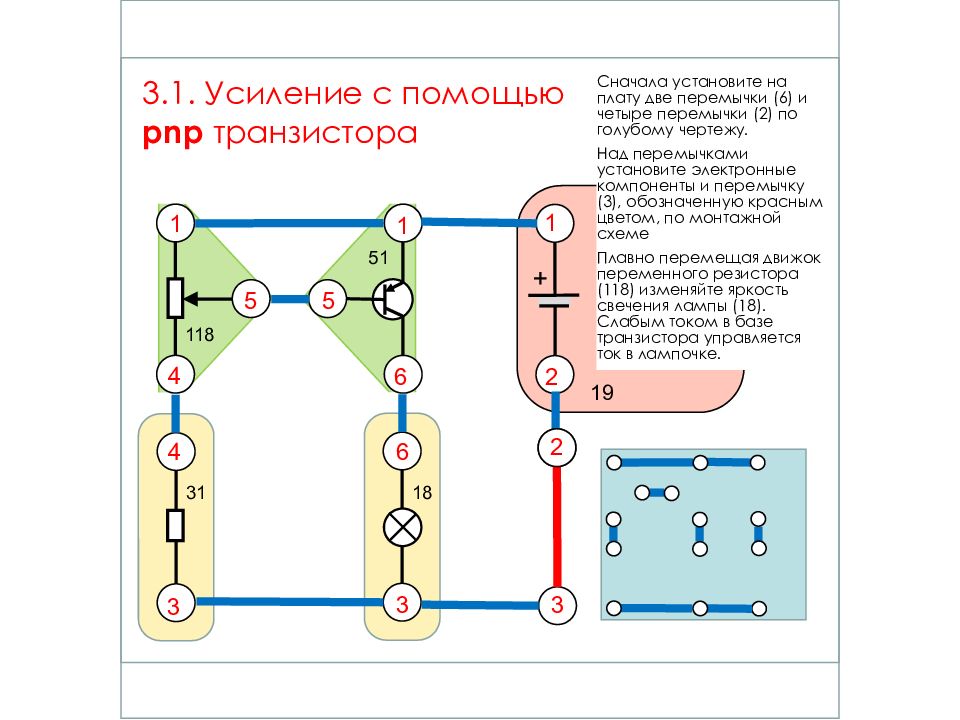

0 + 19 3.1. Усиление с помощью pnp транзистора 118 51 ` 31 6 ` 18 Сначала установите на плату две перемычки (6) и четыре перемычки (2) по голубому чертежу. Над перемычками установите электронные компоненты и перемычку (3), обозначенную красным цветом, по монтажной схеме Плавно перемещая движок переменного резистора (118) изменяйте яркость свечения лампы (18). Слабым током в базе транзистора управляется ток в лампочке. 1 1 1 2 4 6 6 3 3 3 4 5 5 6 2
