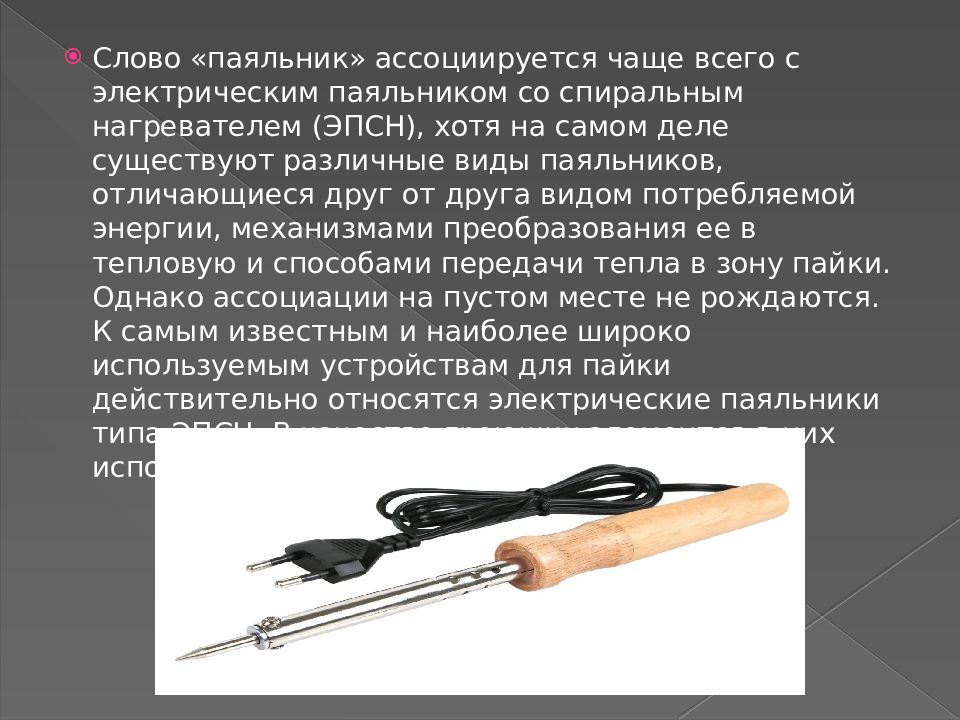

Слово «паяльник» ассоциируется чаще всего с электрическим паяльником со спиральным нагревателем (ЭПСН), хотя на самом деле существуют различные виды паяльников, отличающиеся друг от друга видом потребляемой энергии, механизмами преобразования ее в тепловую и способами передачи тепла в зону пайки. Однако ассоциации на пустом месте не рождаются. К самым известным и наиболее широко используемым устройствам для пайки действительно относятся электрические паяльники типа ЭПСН. В качестве греющих элементов в них используется нихромовая проволока.

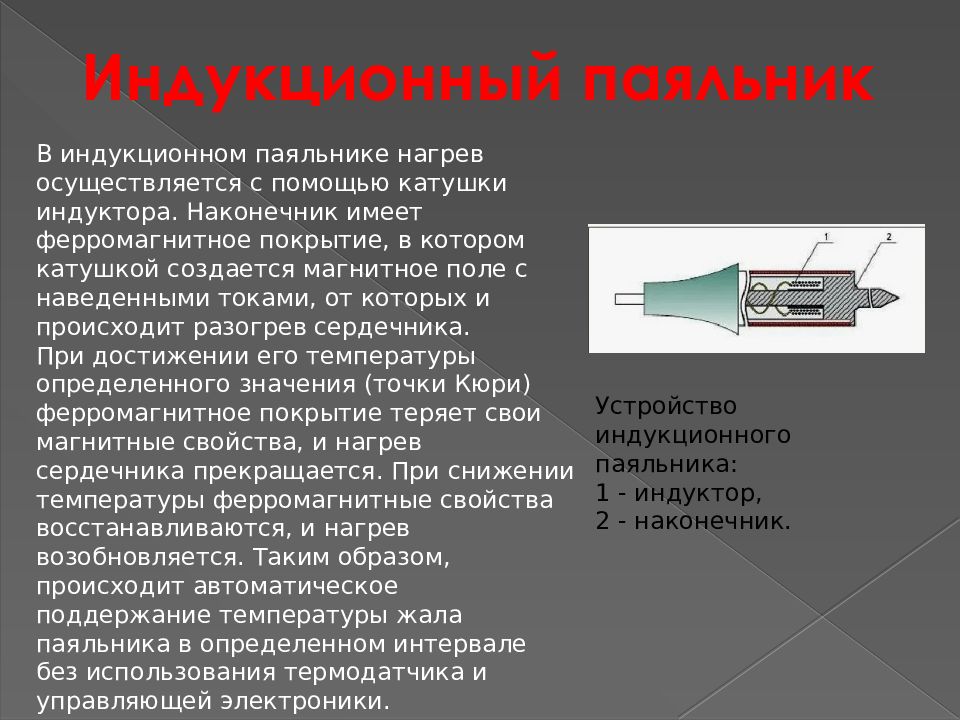

В индукционном паяльнике нагрев осуществляется с помощью катушки индуктора. Наконечник имеет ферромагнитное покрытие, в котором катушкой создается магнитное поле с наведенными токами, от которых и происходит разогрев сердечника. При достижении его температуры определенного значения (точки Кюри) ферромагнитное покрытие теряет свои магнитные свойства, и нагрев сердечника прекращается. При снижении температуры ферромагнитные свойства восстанавливаются, и нагрев возобновляется. Таким образом, происходит автоматическое поддержание температуры жала паяльника в определенном интервале без использования термодатчика и управляющей электроники. Устройство индукционного паяльника: 1 - индуктор, 2 - наконечник.

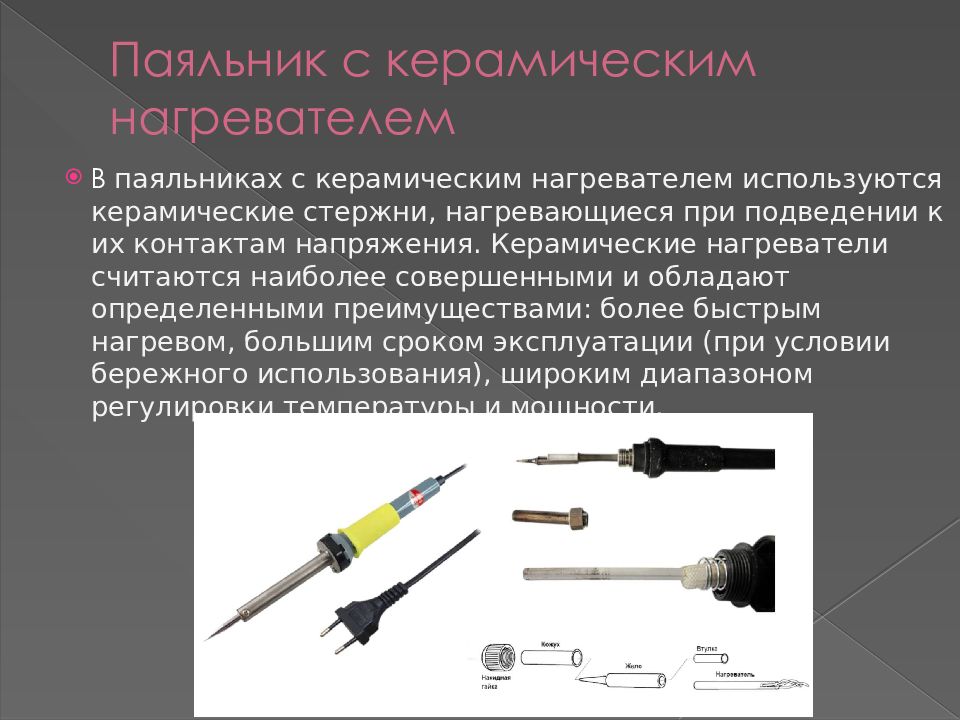

В паяльниках с керамическим нагревателем используются керамические стержни, нагревающиеся при подведении к их контактам напряжения. Керамические нагреватели считаются наиболее совершенными и обладают определенными преимуществами: более быстрым нагревом, большим сроком эксплуатации (при условии бережного использования), широким диапазоном регулировки температуры и мощности.

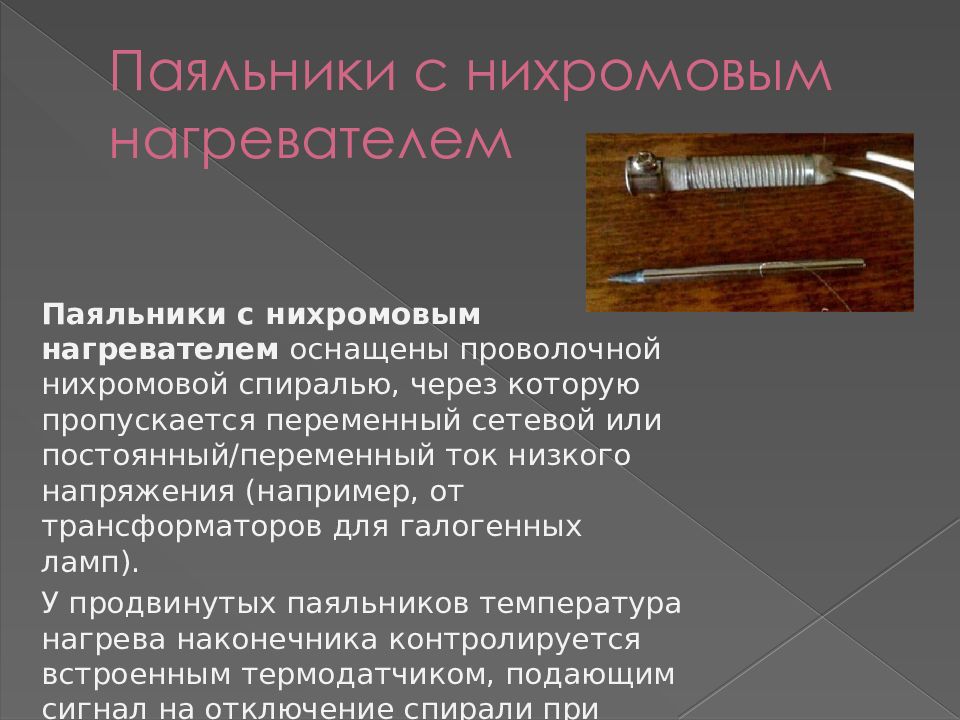

Паяльники с нихромовым нагревателем оснащены проволочной нихромовой спиралью, через которую пропускается переменный сетевой или постоянный/переменный ток низкого напряжения (например, от трансформаторов для галогенных ламп). У продвинутых паяльников температура нагрева наконечника контролируется встроенным термодатчиком, подающим сигнал на отключение спирали при выходе прибора на рабочий режим.

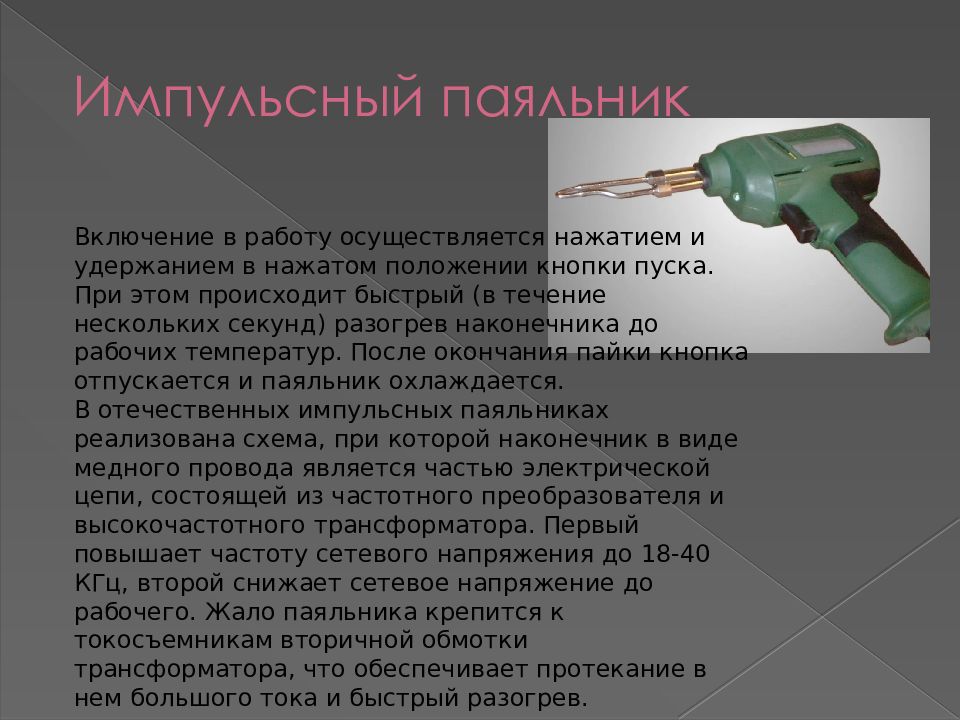

Включение в работу осуществляется нажатием и удержанием в нажатом положении кнопки пуска. При этом происходит быстрый (в течение нескольких секунд) разогрев наконечника до рабочих температур. После окончания пайки кнопка отпускается и паяльник охлаждается. В отечественных импульсных паяльниках реализована схема, при которой наконечник в виде медного провода является частью электрической цепи, состоящей из частотного преобразователя и высокочастотного трансформатора. Первый повышает частоту сетевого напряжения до 18-40 КГц, второй снижает сетевое напряжение до рабочего. Жало паяльника крепится к токосъемникам вторичной обмотки трансформатора, что обеспечивает протекание в нем большого тока и быстрый разогрев.

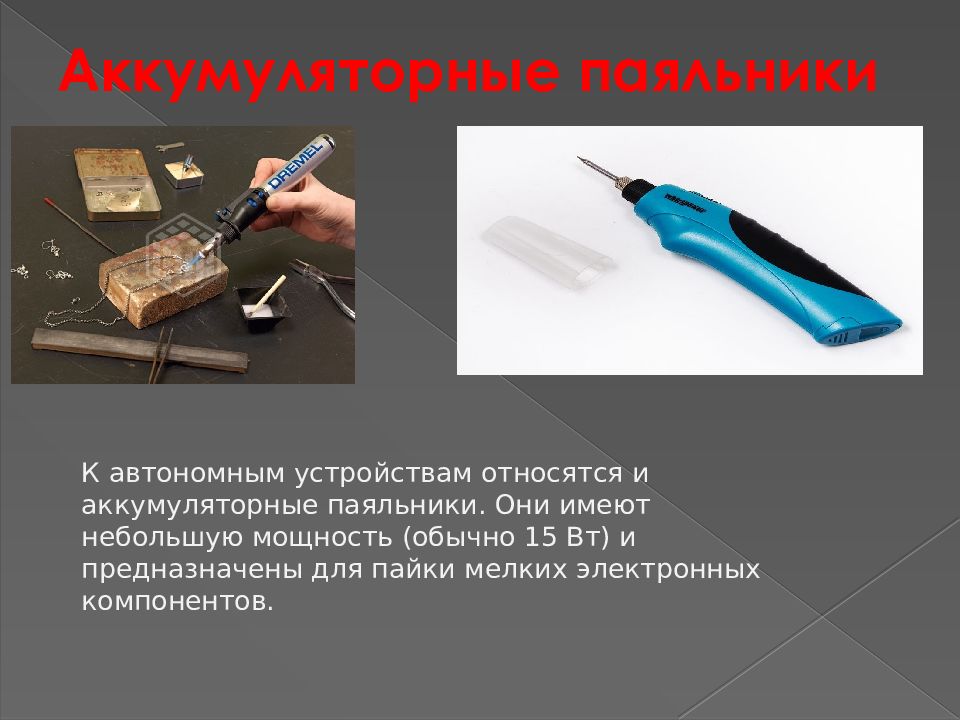

К автономным устройствам относятся и аккумуляторные паяльники. Они имеют небольшую мощность (обычно 15 Вт) и предназначены для пайки мелких электронных компонентов.

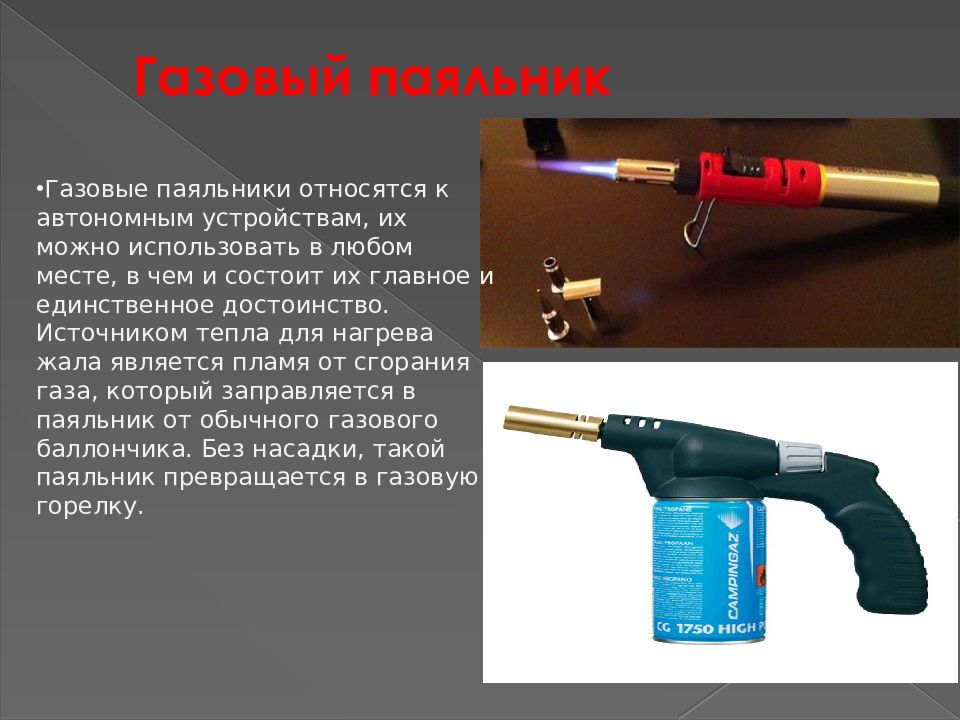

Газовые паяльники относятся к автономным устройствам, их можно использовать в любом месте, в чем и состоит их главное и единственное достоинство. Источником тепла для нагрева жала является пламя от сгорания газа, который заправляется в паяльник от обычного газового баллончика. Без насадки, такой паяльник превращается в газовую горелку.

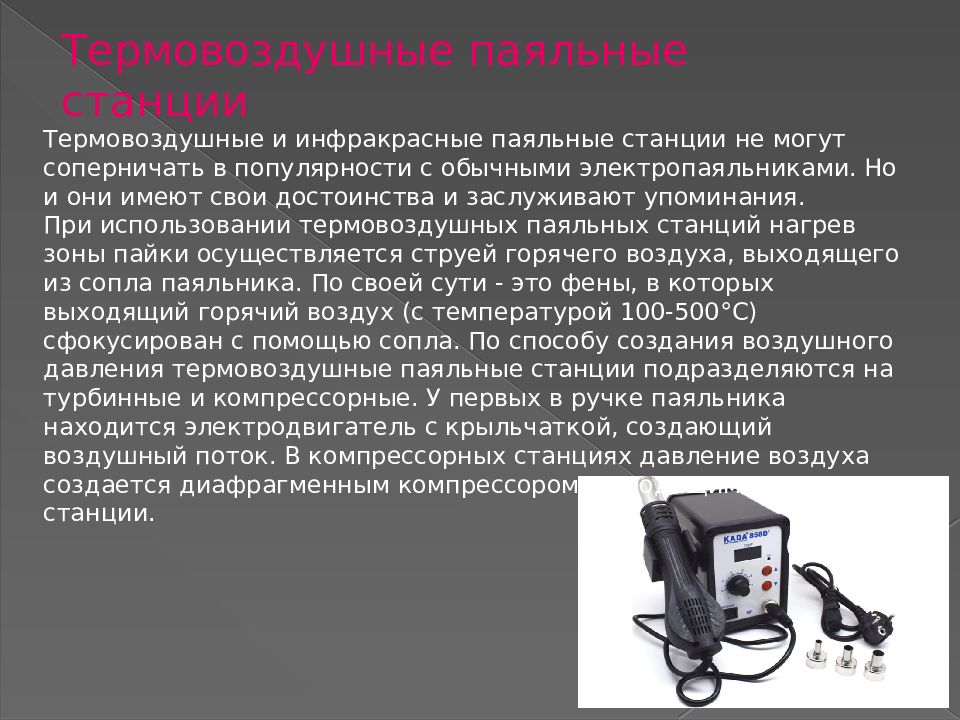

Термовоздушные и инфракрасные паяльные станции не могут соперничать в популярности с обычными электропаяльниками. Но и они имеют свои достоинства и заслуживают упоминания. При использовании термовоздушных паяльных станций нагрев зоны пайки осуществляется струей горячего воздуха, выходящего из сопла паяльника. По своей сути - это фены, в которых выходящий горячий воздух (с температурой 100-500°C) сфокусирован с помощью сопла. По способу создания воздушного давления термовоздушные паяльные станции подразделяются на турбинные и компрессорные. У первых в ручке паяльника находится электродвигатель с крыльчаткой, создающий воздушный поток. В компрессорных станциях давление воздуха создается диафрагменным компрессором, находящимся в корпусе станции.

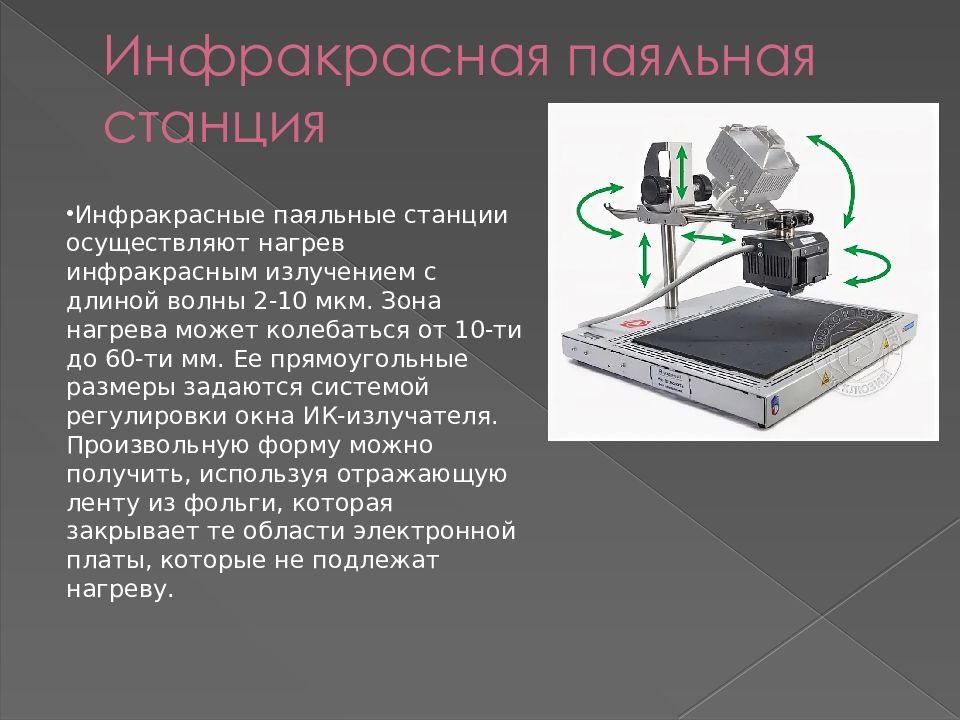

Инфракрасные паяльные станции осуществляют нагрев инфракрасным излучением с длиной волны 2-10 мкм. Зона нагрева может колебаться от 10-ти до 60-ти мм. Ее прямоугольные размеры задаются системой регулировки окна ИК-излучателя. Произвольную форму можно получить, используя отражающую ленту из фольги, которая закрывает те области электронной платы, которые не подлежат нагреву.

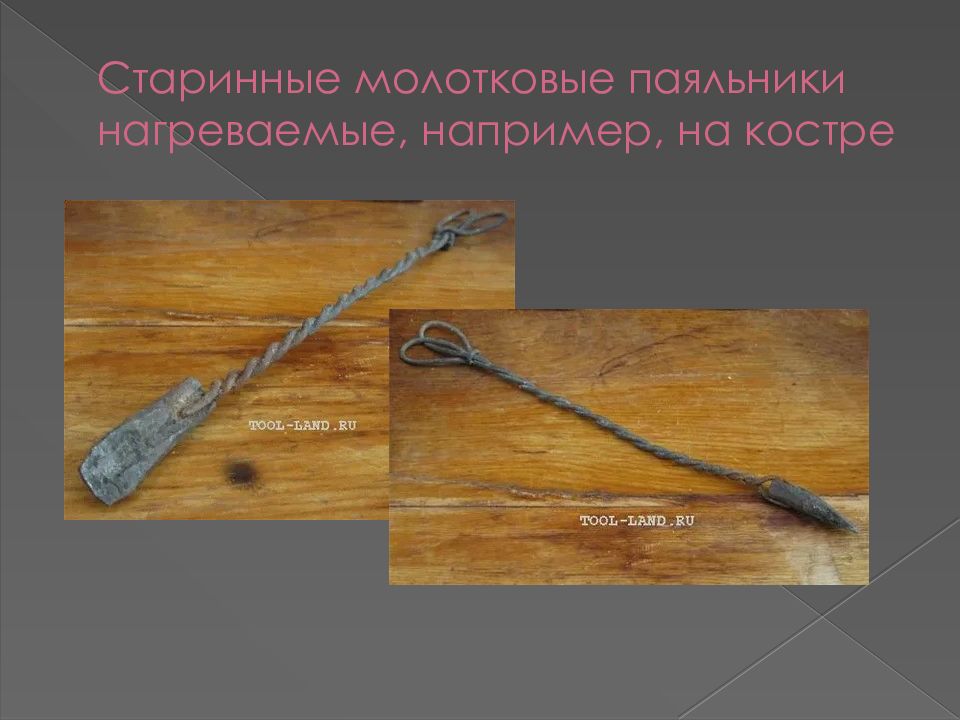

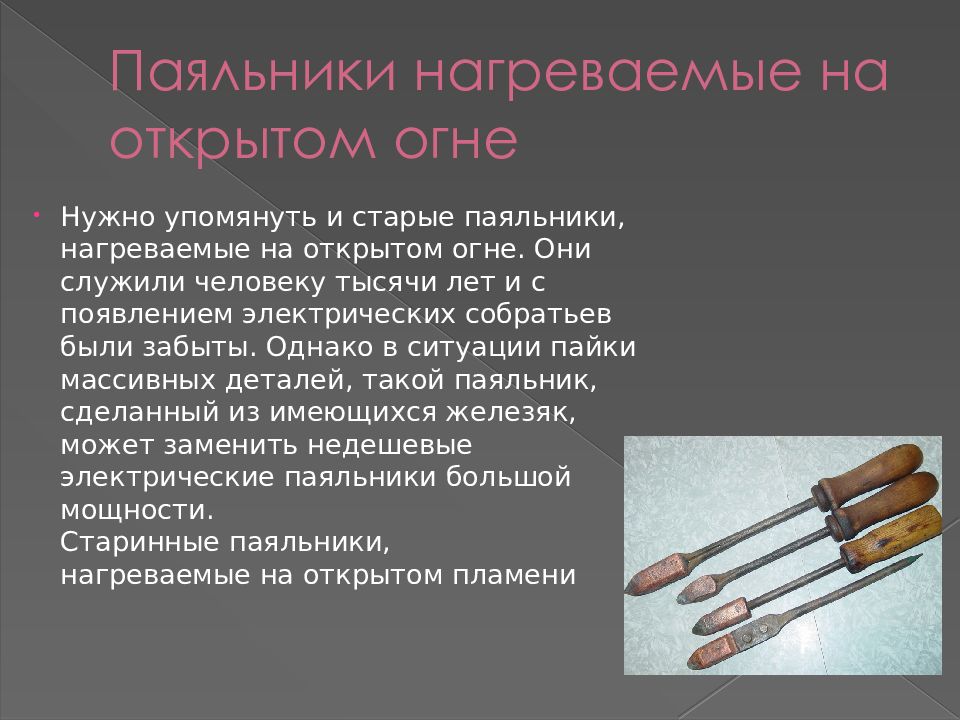

Нужно упомянуть и старые паяльники, нагреваемые на открытом огне. Они служили человеку тысячи лет и с появлением электрических собратьев были забыты. Однако в ситуации пайки массивных деталей, такой паяльник, сделанный из имеющихся железяк, может заменить недешевые электрические паяльники большой мощности. Старинные паяльники, нагреваемые на открытом пламени

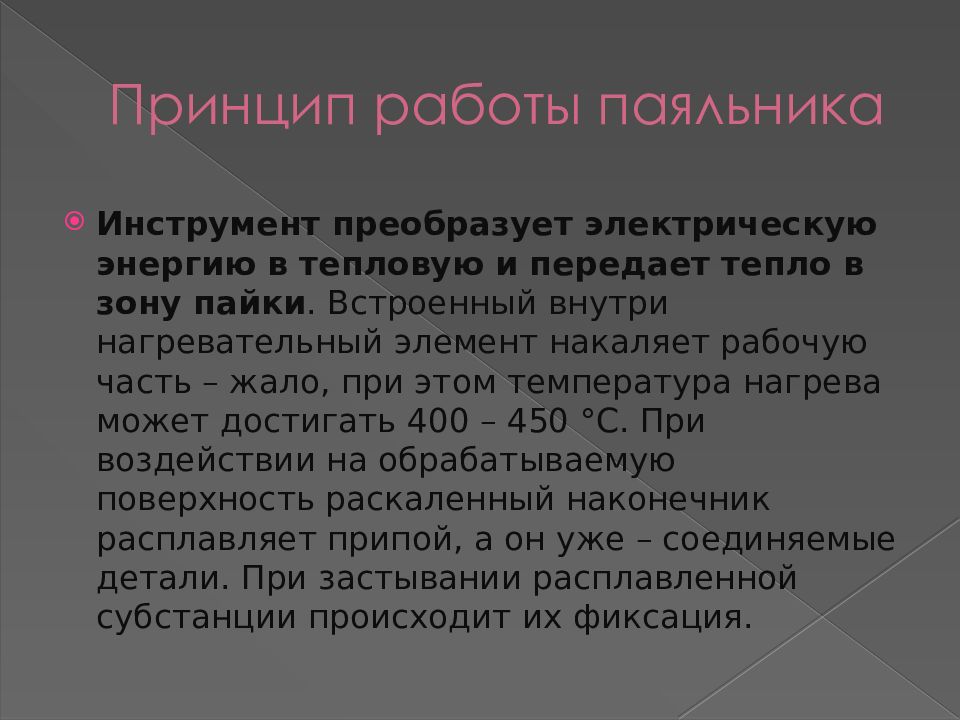

Инструмент преобразует электрическую энергию в тепловую и передает тепло в зону пайки. Встроенный внутри нагревательный элемент накаляет рабочую часть – жало, при этом температура нагрева может достигать 400 – 450 °С. При воздействии на обрабатываемую поверхность раскаленный наконечник расплавляет припой, а он уже – соединяемые детали. При застывании расплавленной субстанции происходит их фиксация.

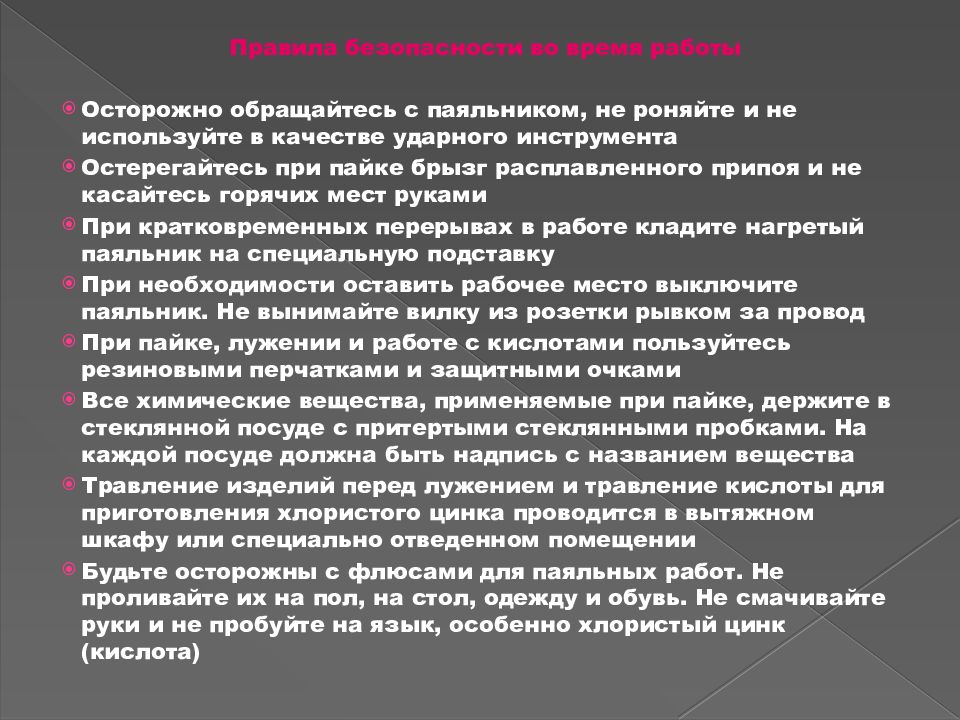

Правила безопасности во время работы Осторожно обращайтесь с паяльником, не роняйте и не используйте в качестве ударного инструмента Остерегайтесь при пайке брызг расплавленного припоя и не касайтесь горячих мест руками При кратковременных перерывах в работе кладите нагретый паяльник на специальную подставку При необходимости оставить рабочее место выключите паяльник. Не вынимайте вилку из розетки рывком за провод При пайке, лужении и работе с кислотами пользуйтесь резиновыми перчатками и защитными очками Все химические вещества, применяемые при пайке, держите в стеклянной посуде с притертыми стеклянными пробками. На каждой посуде должна быть надпись с названием вещества Травление изделий перед лужением и травление кислоты для приготовления хлористого цинка проводится в вытяжном шкафу или специально отведенном помещении Будьте осторожны с флюсами для паяльных работ. Не проливайте их на пол, на стол, одежду и обувь. Не смачивайте руки и не пробуйте на язык, особенно хлористый цинк (кислота)
