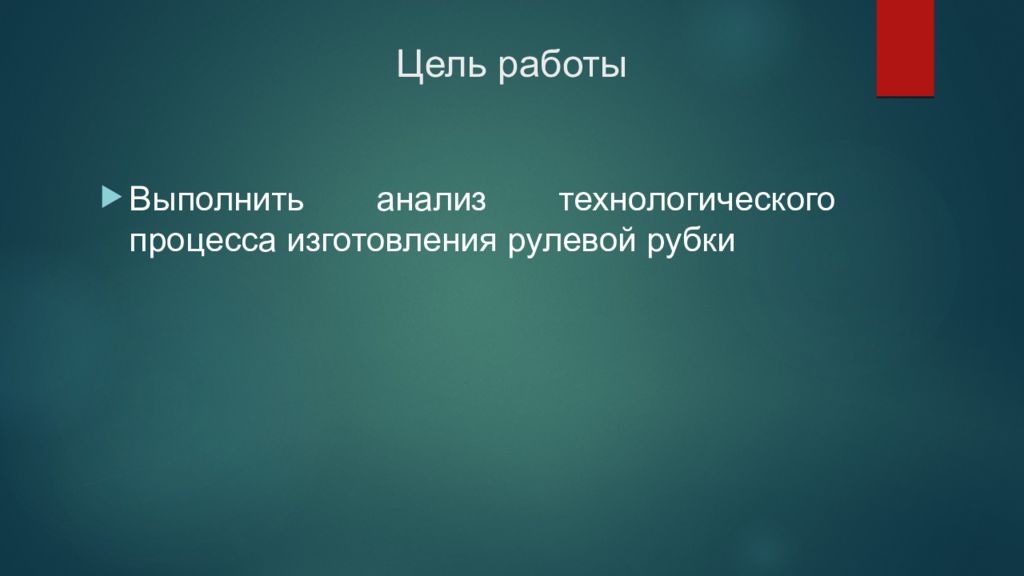

Выполнить анализ технологического процесса изготовления рулевой рубки

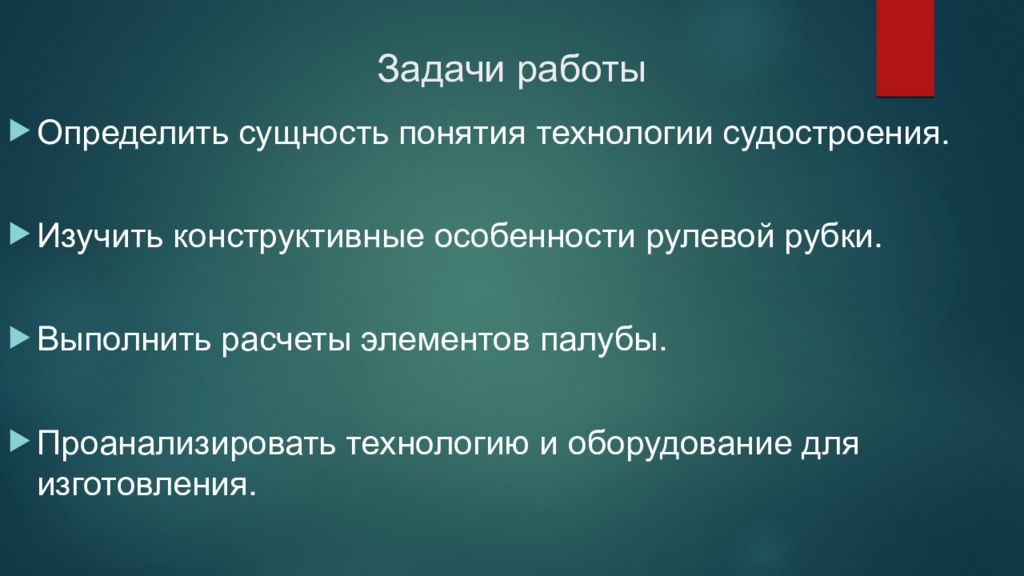

Определить сущность понятия технологии судостроения. Изучить конструктивные особенности рулевой рубки. Выполнить расчеты элементов палубы. Проанализировать технологию и оборудование для изготовления.

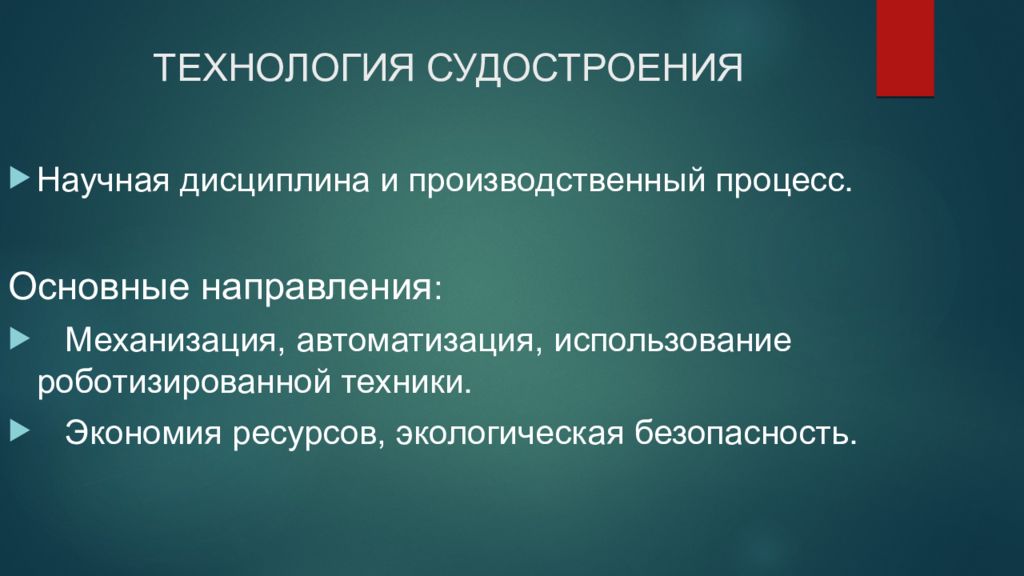

Научная дисциплина и производственный процесс. Основные направления : Механизация, автоматизация, использование роботизированной техники. Экономия ресурсов, экологическая безопасность.

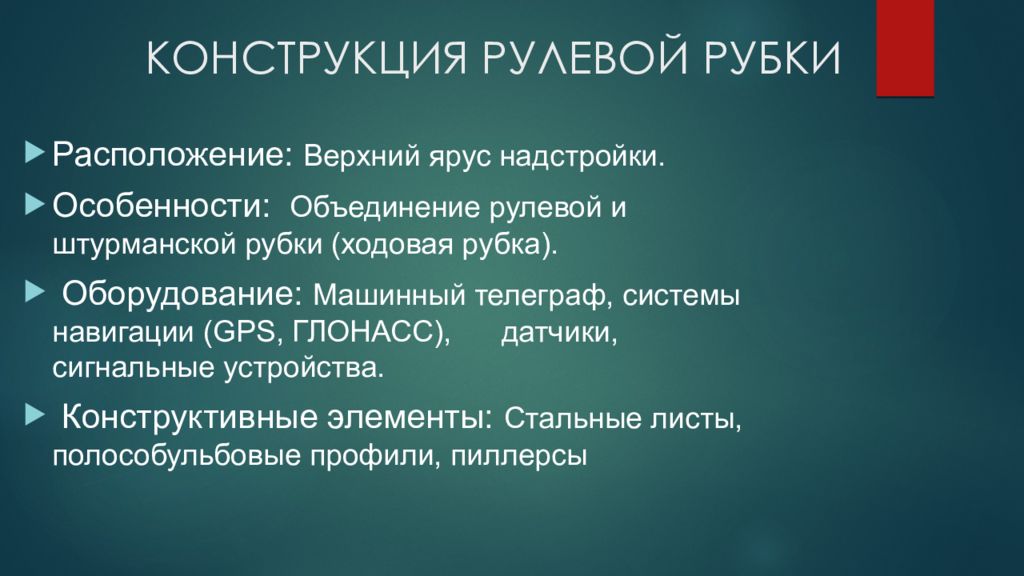

Расположение: Верхний ярус надстройки. Особенности: Объединение рулевой и штурманской рубки (ходовая рубка). Оборудование: Машинный телеграф, системы навигации (GPS, ГЛОНАСС), датчики, сигнальные устройства. Конструктивные элементы: Стальные листы, полособульбовые профили, пиллерсы

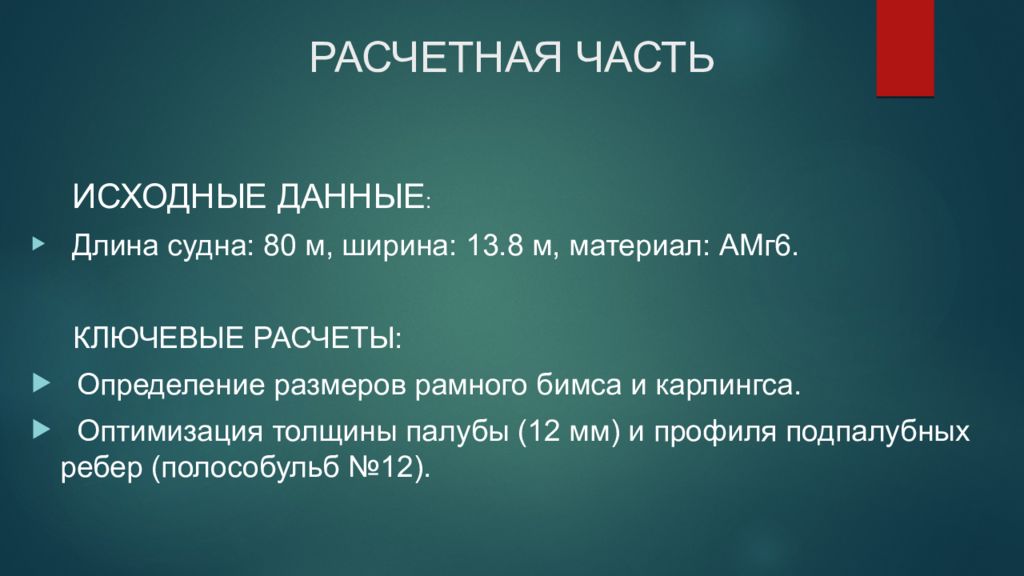

ИСХОДНЫЕ ДАННЫЕ : Длина судна: 80 м, ширина: 13.8 м, материал: АМг6. КЛЮЧЕВЫЕ РАСЧЕТЫ: Определение размеров рамного бимса и карлингса. Оптимизация толщины палубы (12 мм) и профиля подпалубных ребер ( полособульб №12).

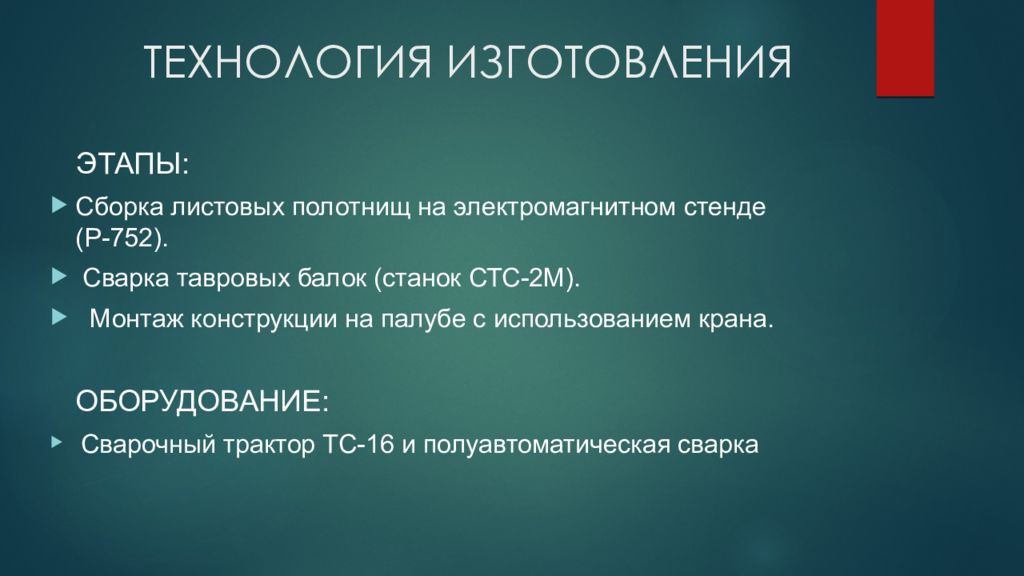

ЭТАПЫ: Сборка листовых полотнищ на электромагнитном стенде (Р-752). Сварка тавровых балок (станок СТС-2М). Монтаж конструкции на палубе с использованием крана. ОБОРУДОВАНИЕ: Сварочный трактор ТС-16 и полуавтоматическая сварка

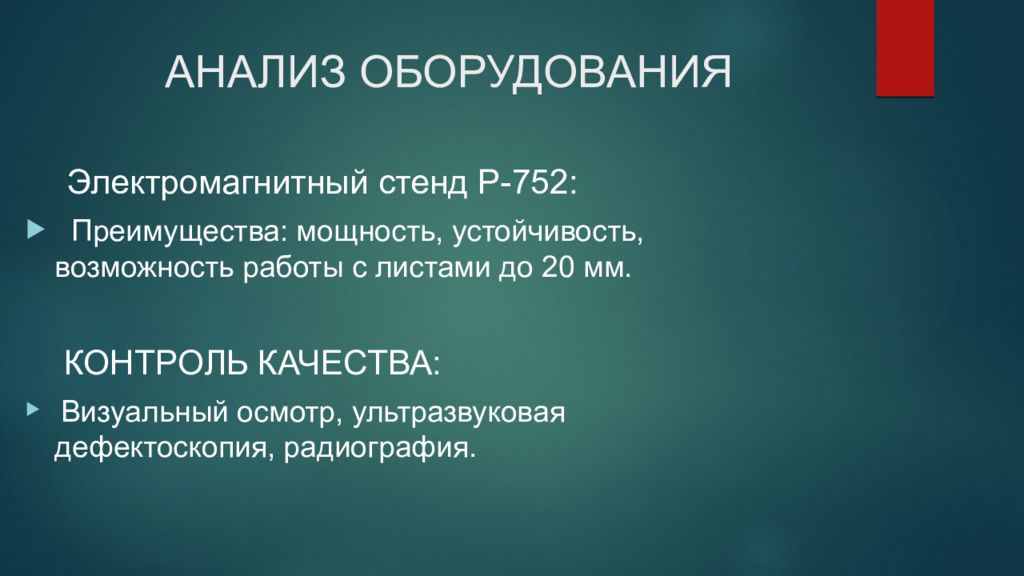

Электромагнитный стенд Р-752: Преимущества: мощность, устойчивость, возможность работы с листами до 20 мм. КОНТРОЛЬ КАЧЕСТВА: Визуальный осмотр, ультразвуковая дефектоскопия, радиография.

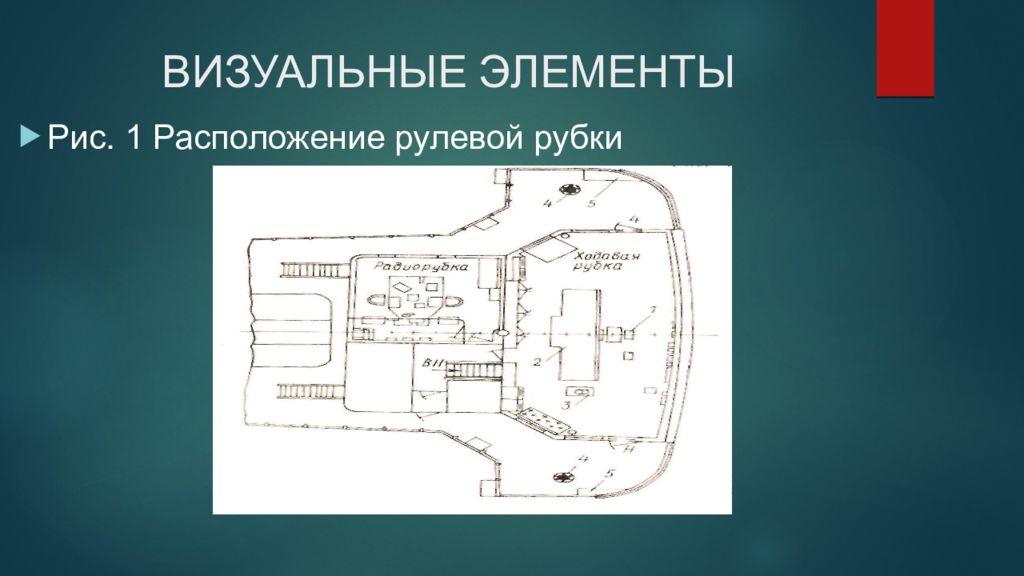

Рис. 1 Расположение рулевой рубки

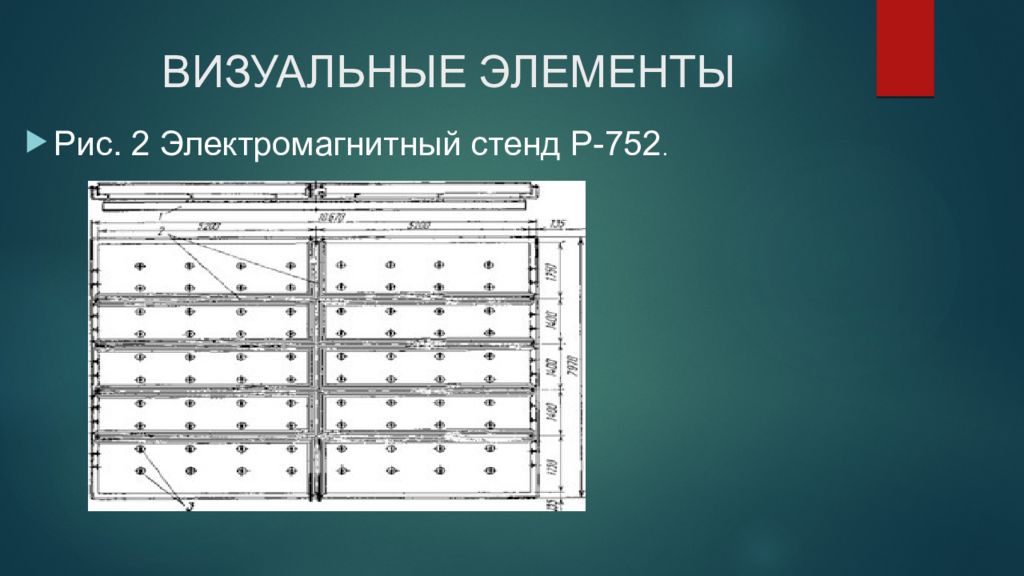

Рис. 2 Электромагнитный стенд Р-752.

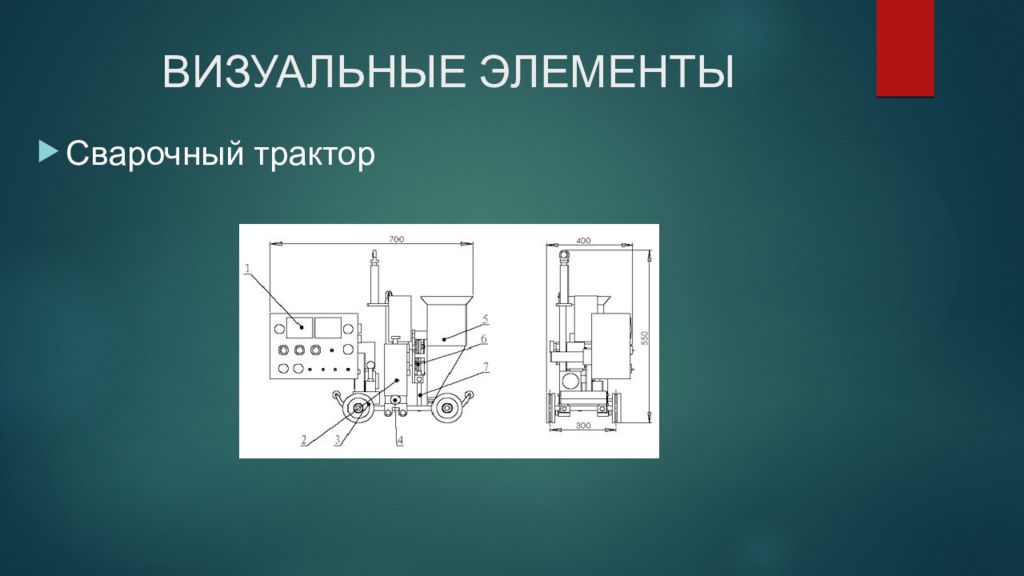

Сварочный трактор
Определены технологические этапы изготовления рулевой рубки. Выбрано оптимальное оборудование (стенд Р-752, трактор ТС-16). Проведены расчеты для обеспечения прочности конструкции. Цель достигнута: Разработаны рекомендации по совершенствованию процесса изготовления.

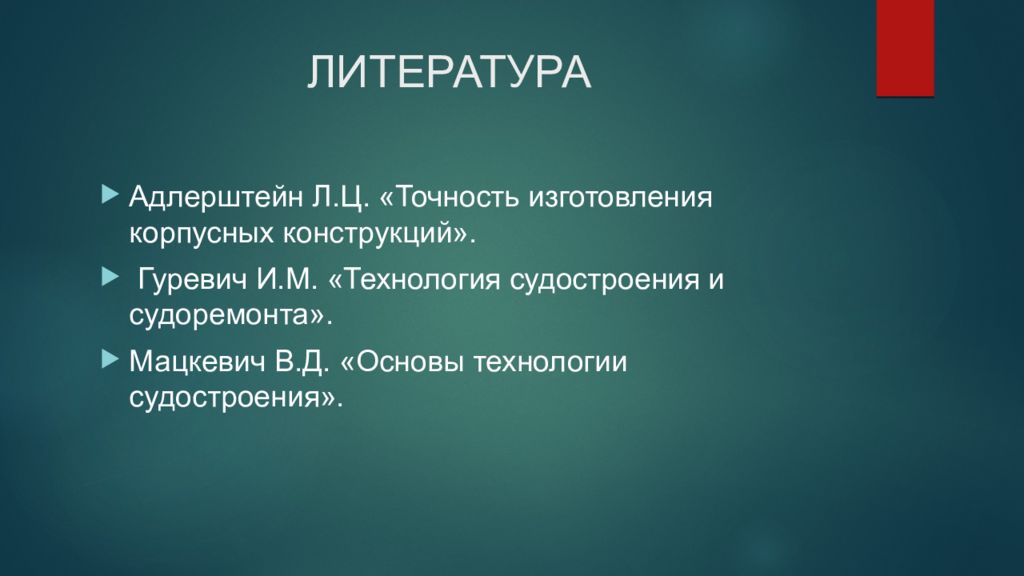

Адлерштейн Л.Ц. «Точность изготовления корпусных конструкций». Гуревич И.М. «Технология судостроения и судоремонта». Мацкевич В.Д. «Основы технологии судостроения».
