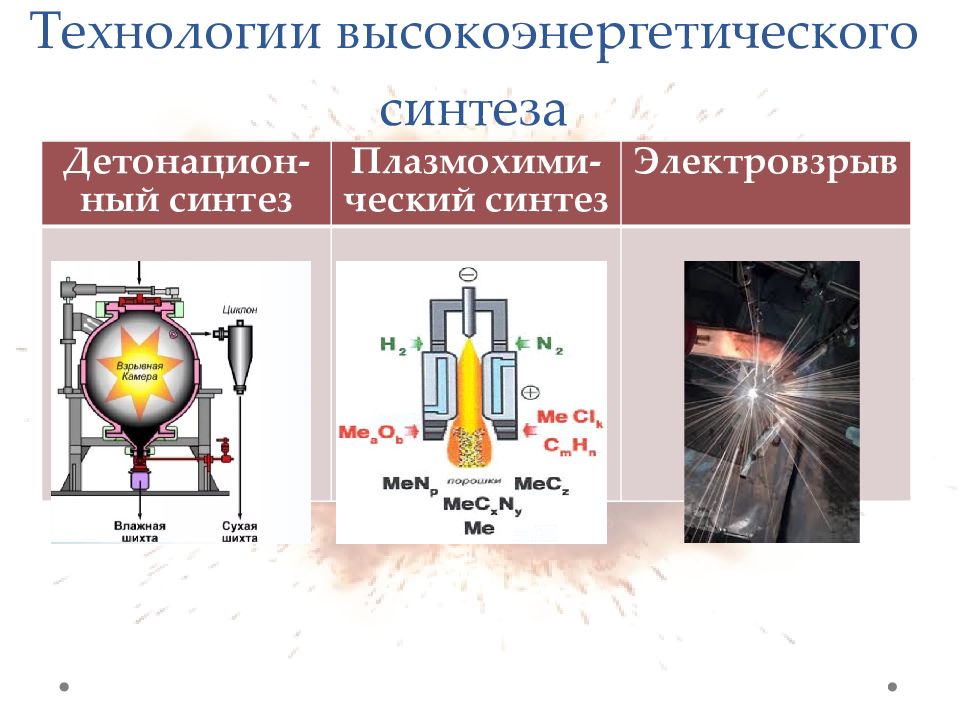

Технологии высокоэнергетического синтеза Детонацион-ный синтез Плазмохими-ческий синтез Электровзрыв

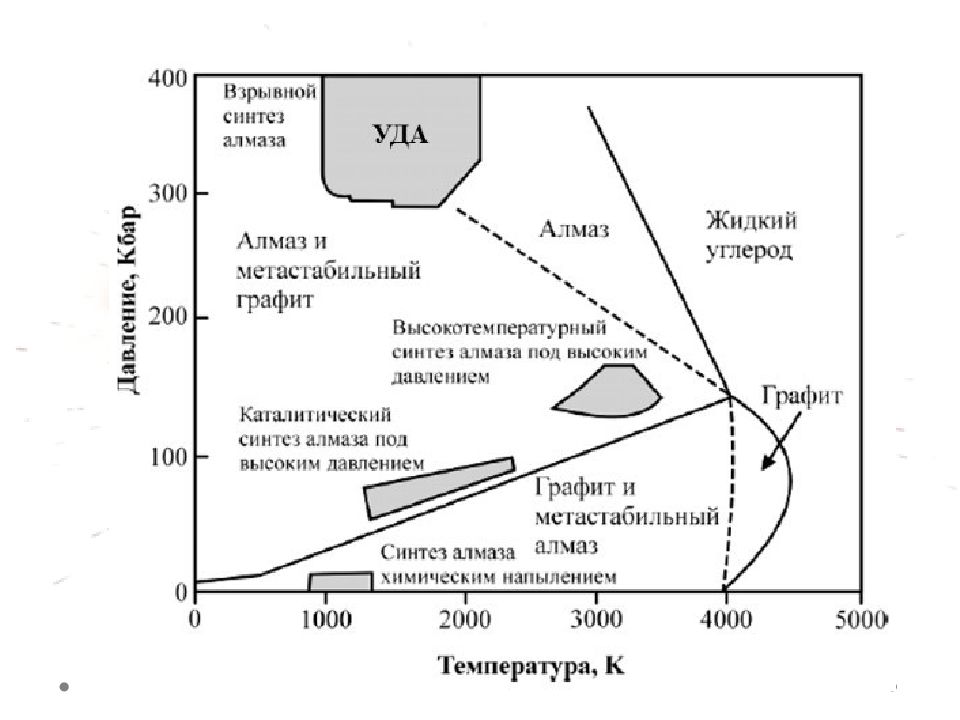

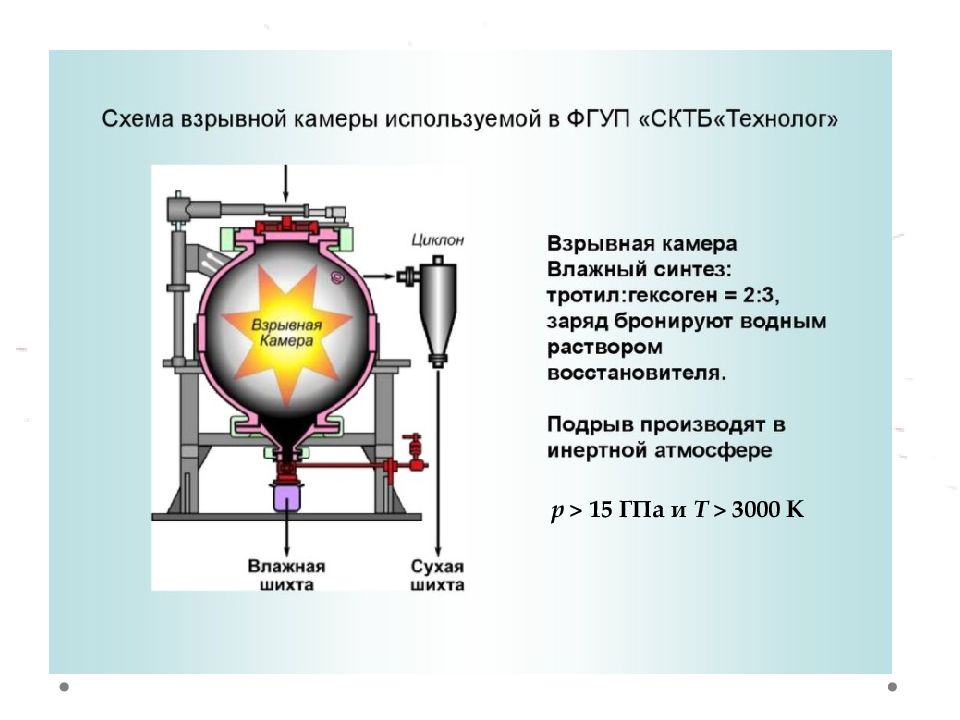

p > 15 ГПа и T > 3000 K

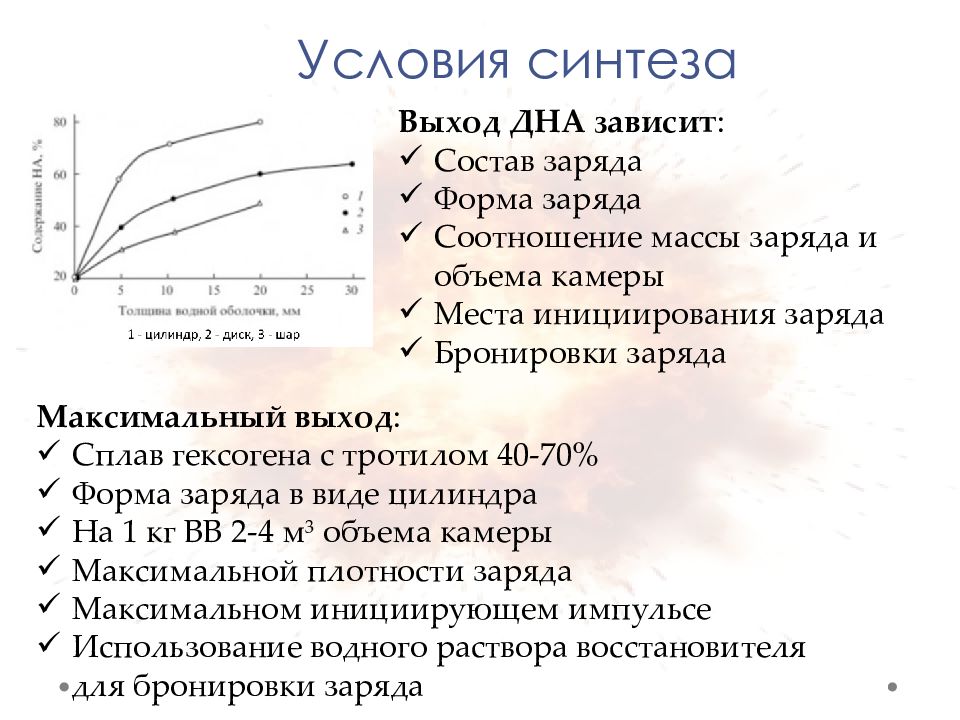

Выход ДНА зависит : Состав заряда Форма заряда Соотношение массы заряда и объема камеры Места инициирования заряда Бронировки заряда Максимальный выход : Сплав гексогена с тротилом 40-70% Форма заряда в виде цилиндра На 1 кг ВВ 2-4 м 3 объема камеры Максимальной плотности заряда Максимальном инициирующем импульсе Использование водного раствора восстановителя для бронировки заряда Условия синтеза
Детонационный синтез

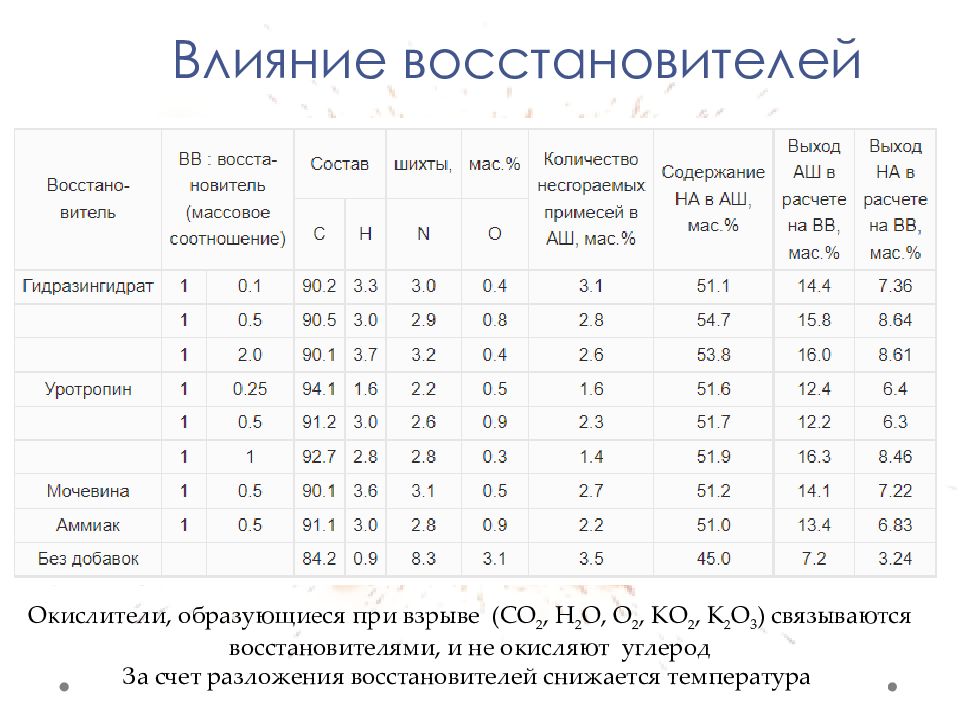

Влияние восстановителей Окислители, образующиеся при взрыве (СО 2, Н 2 О, О 2, КО 2, К 2 О 3 ) связываются восстановителями, и не окисляют углерод За счет разложения восстановителей снижается температура

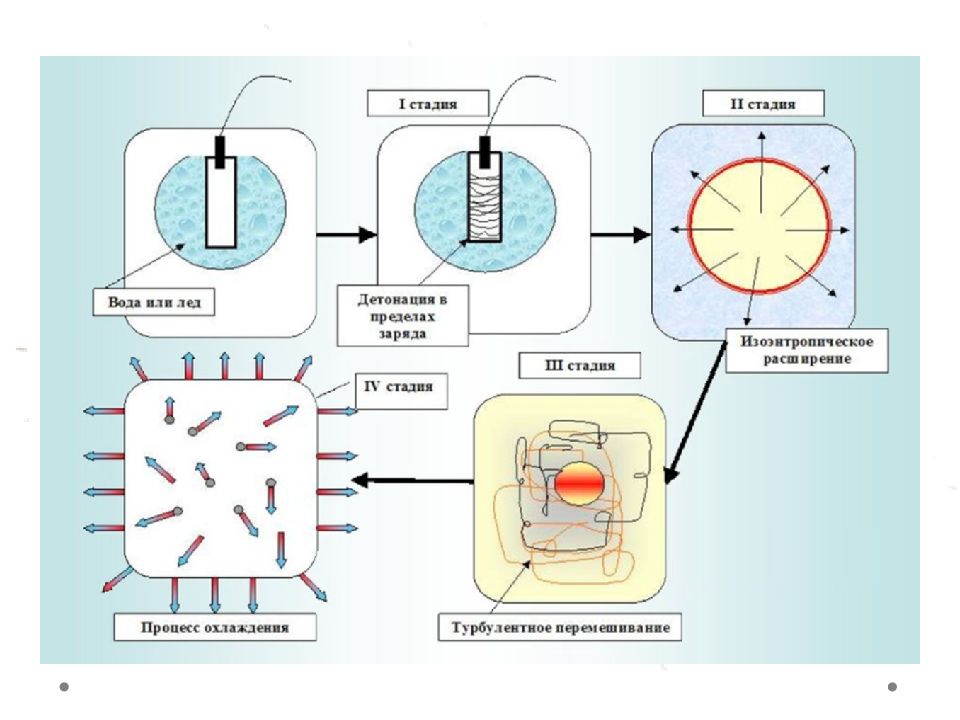

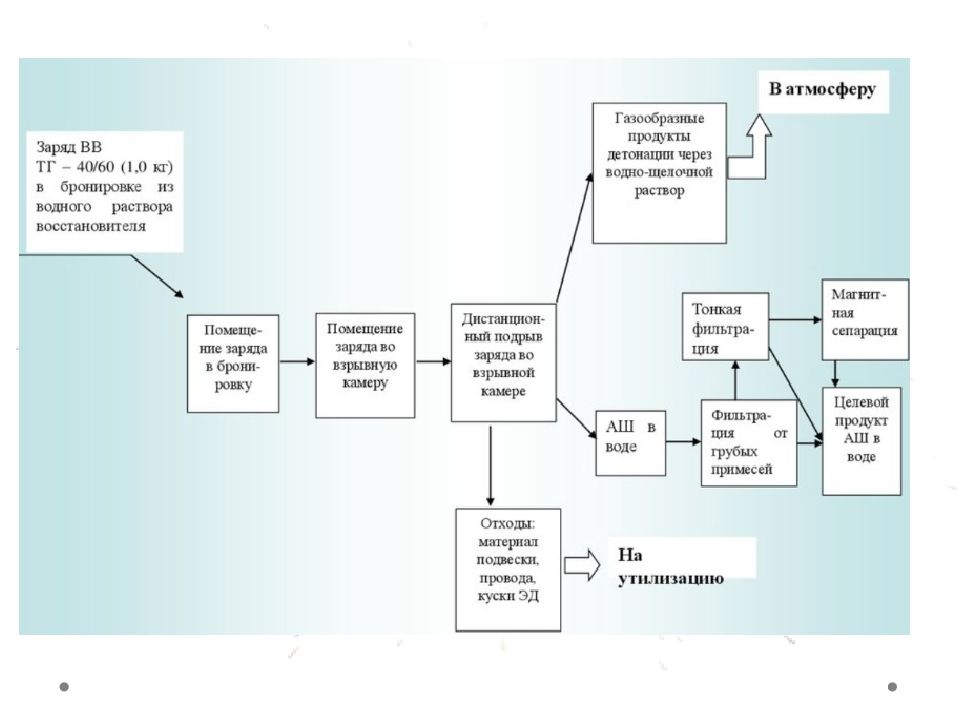

Стадии синтеза

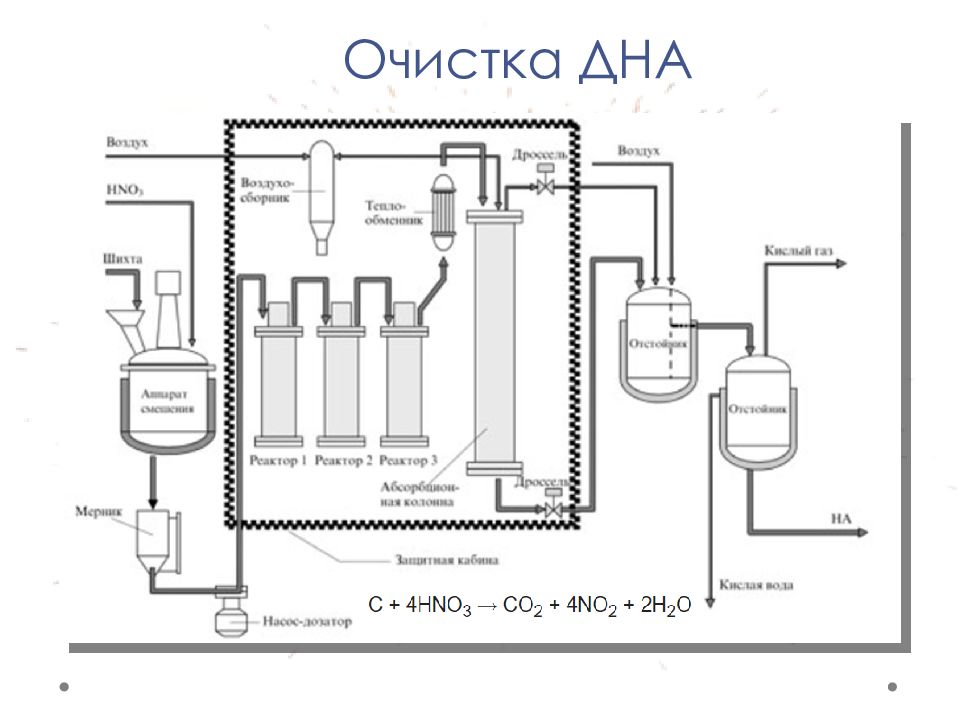

Очистка ДНА

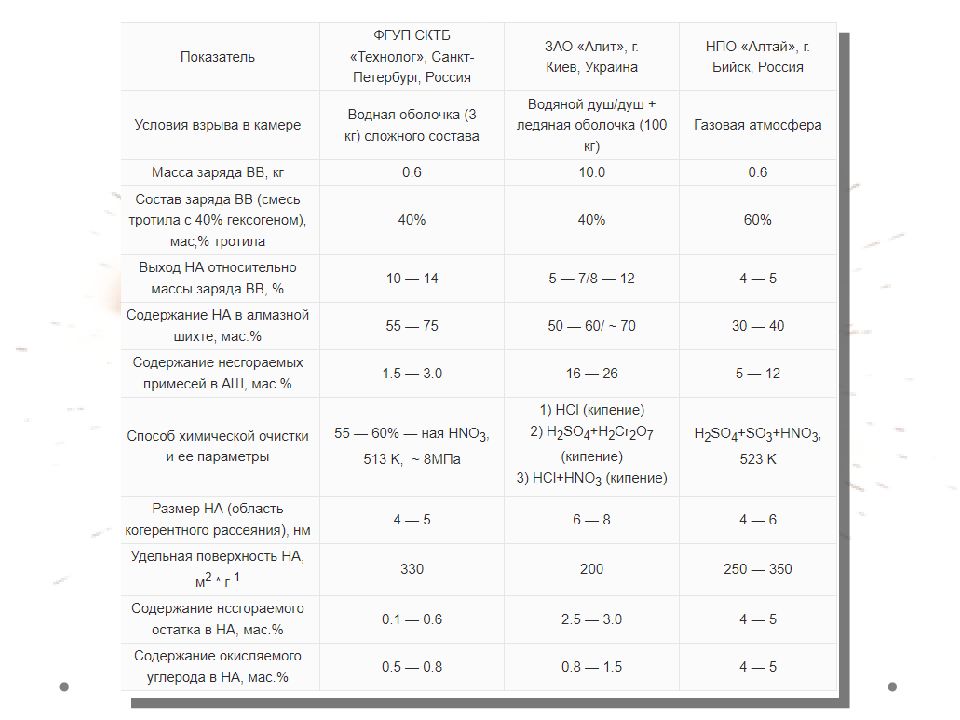

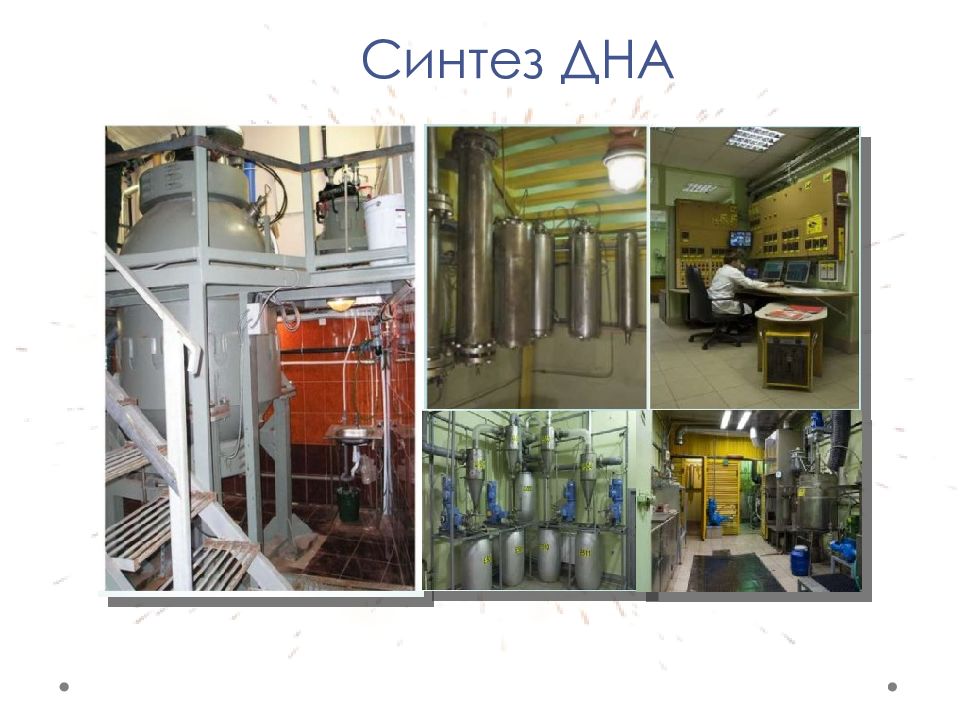

Синтез ДНА
Ядро 75-90 % С; переходная оболочка (толщиной 0,2-1,0 нм) – 10-20 % С, функциональные группы – ~5% атомов углерода С в sp 3 гибридизации

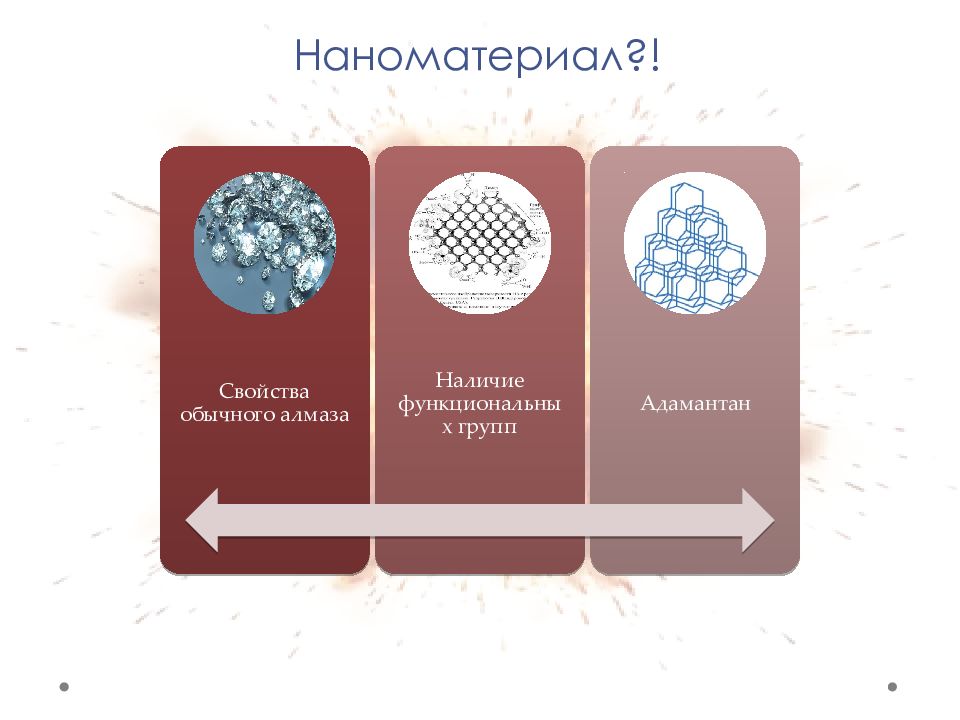

Наноматериал?!

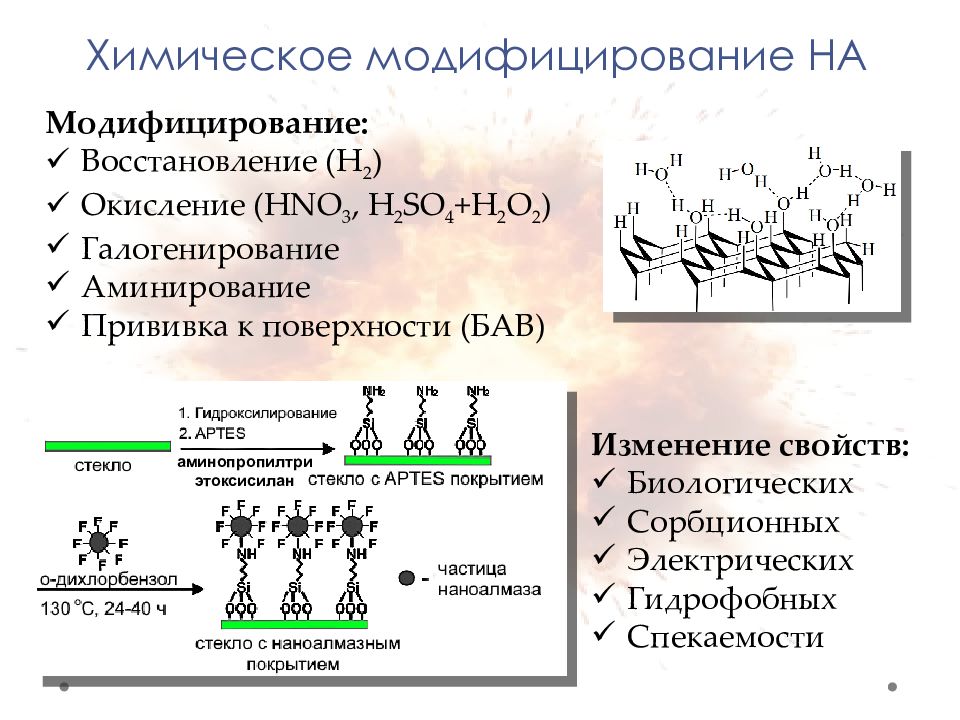

Химическое модифицирование НА Изменение свойств: Биологических Сорбционных Электрических Гидрофобных Спекаемости аминопропилтри этоксисилан Модифицирование: Восстановление ( H 2 ) Окисление (HNO 3, H 2 SO 4 +H 2 O 2 ) Галогенирование Аминирование Прививка к поверхности (БАВ)

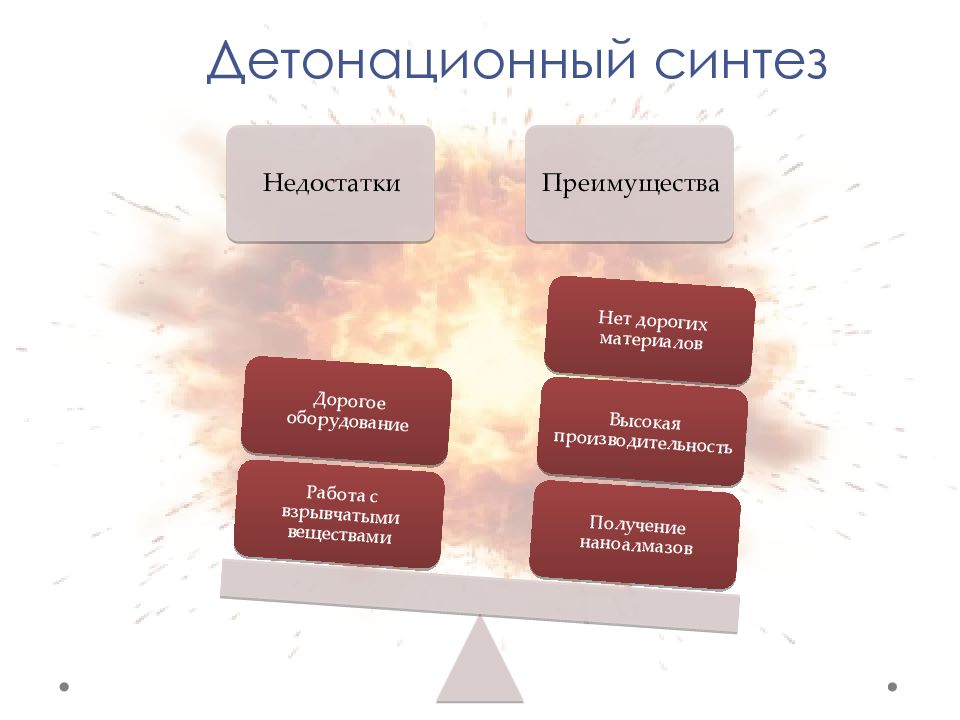

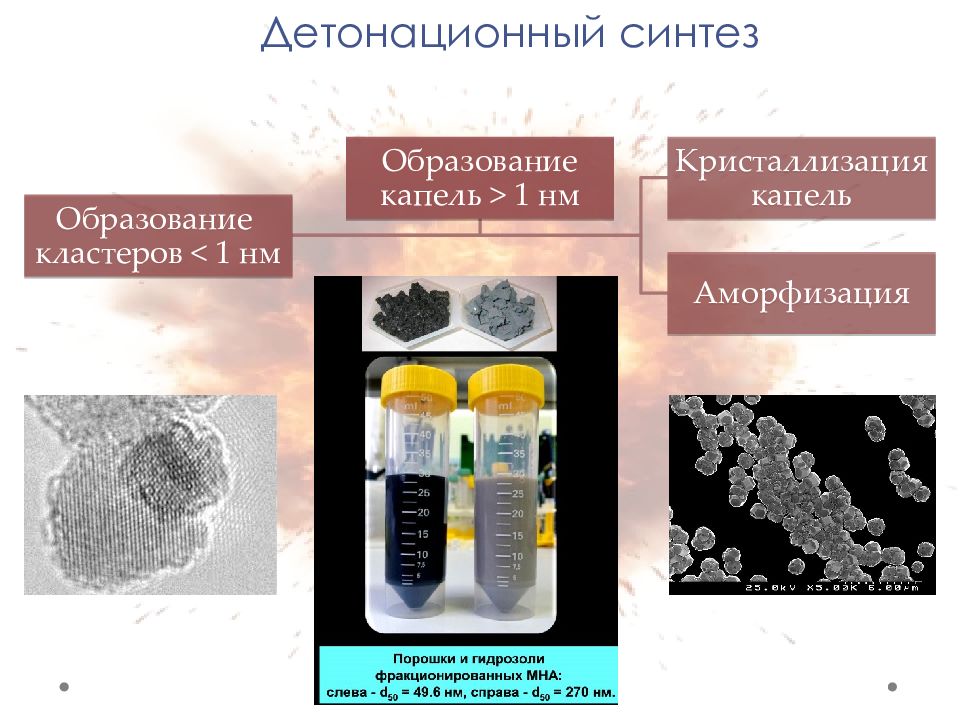

Детонационный синтез

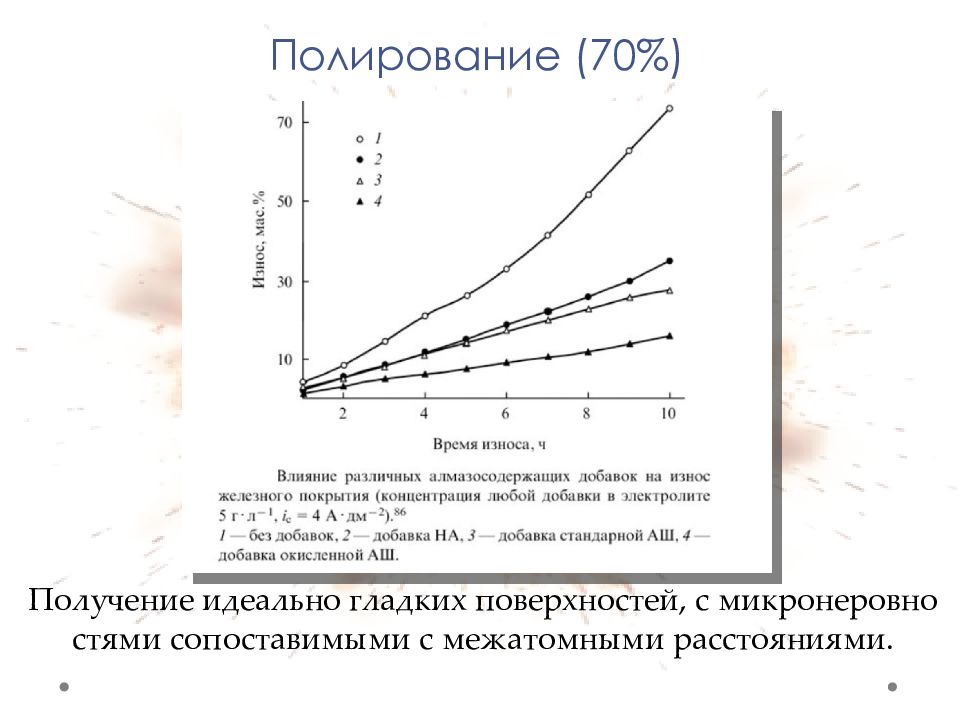

Получение идеально гладких поверхностей, с микронеровностями сопоставимыми с межатомными расстояниями. Полирование (70%)

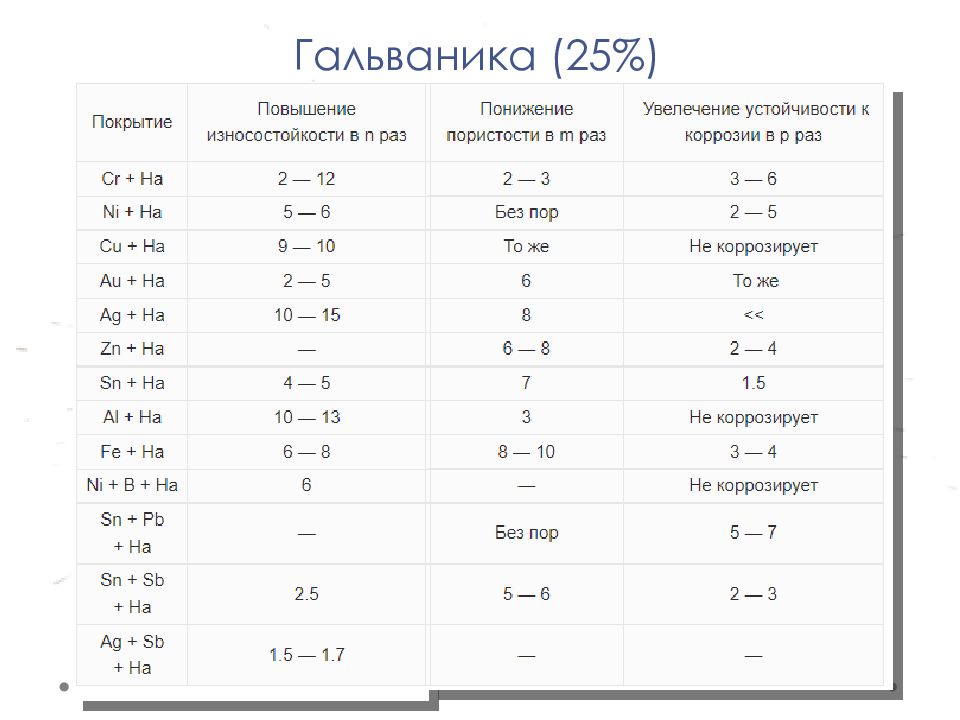

Гальваника (25%)

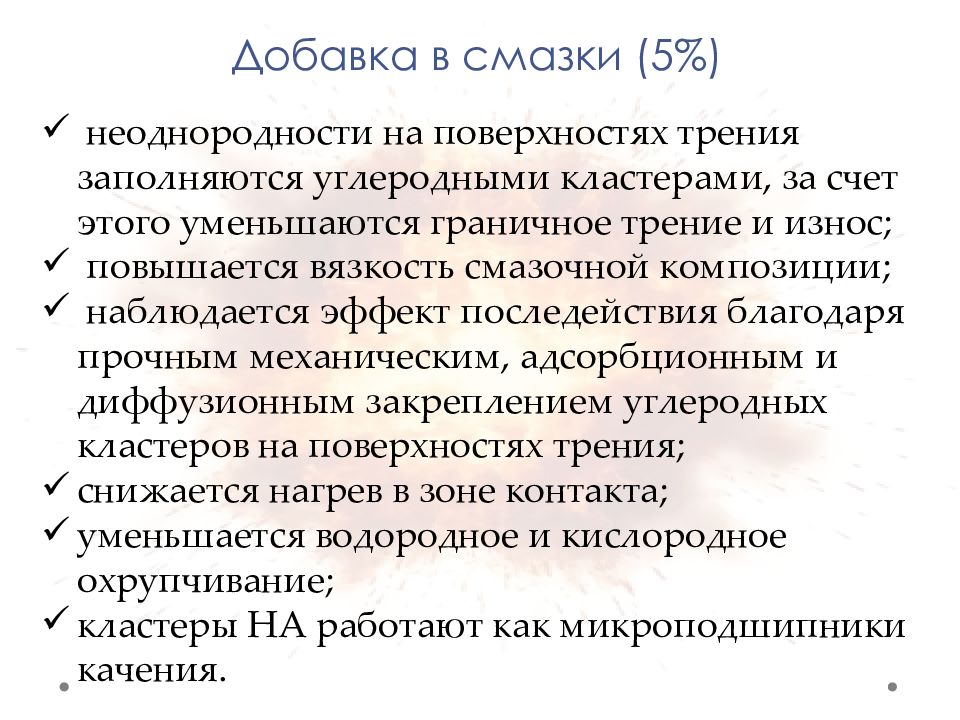

неоднородности на поверхностях трения заполняются углеродными кластерами, за счет этого уменьшаются граничное трение и износ; повышается вязкость смазочной композиции; наблюдается эффект последействия благодаря прочным механическим, адсорбционным и диффузионным закреплением углеродных кластеров на поверхностях трения; снижается нагрев в зоне контакта; уменьшается водородное и кислородное охрупчивание ; кластеры НА работают как микроподшипники качения. Добавка в смазки (5%)

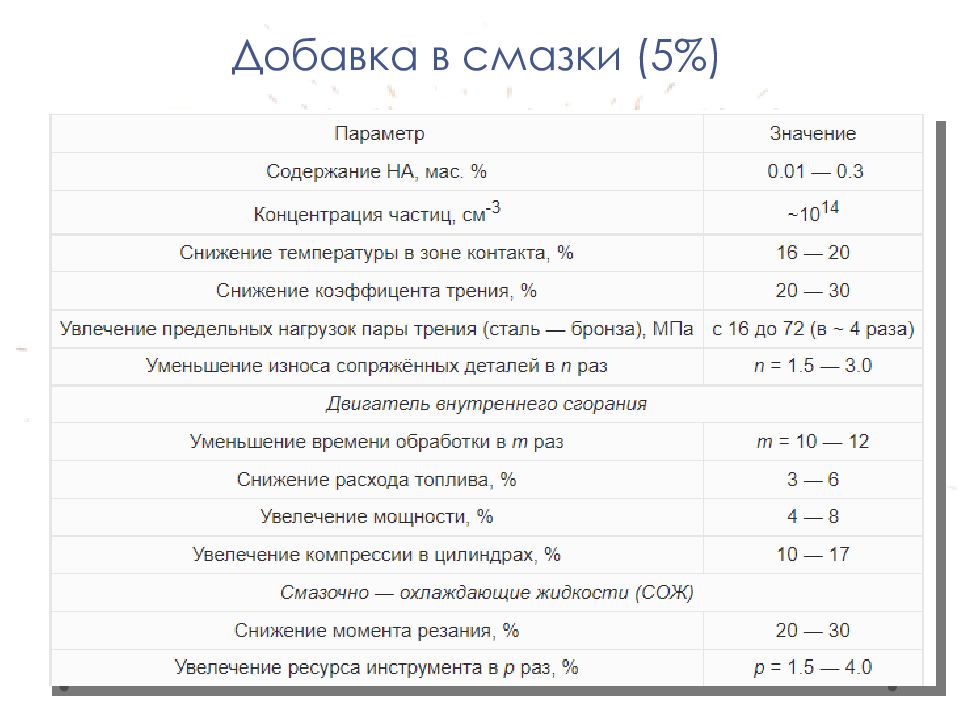

Добавка в смазки (5%)

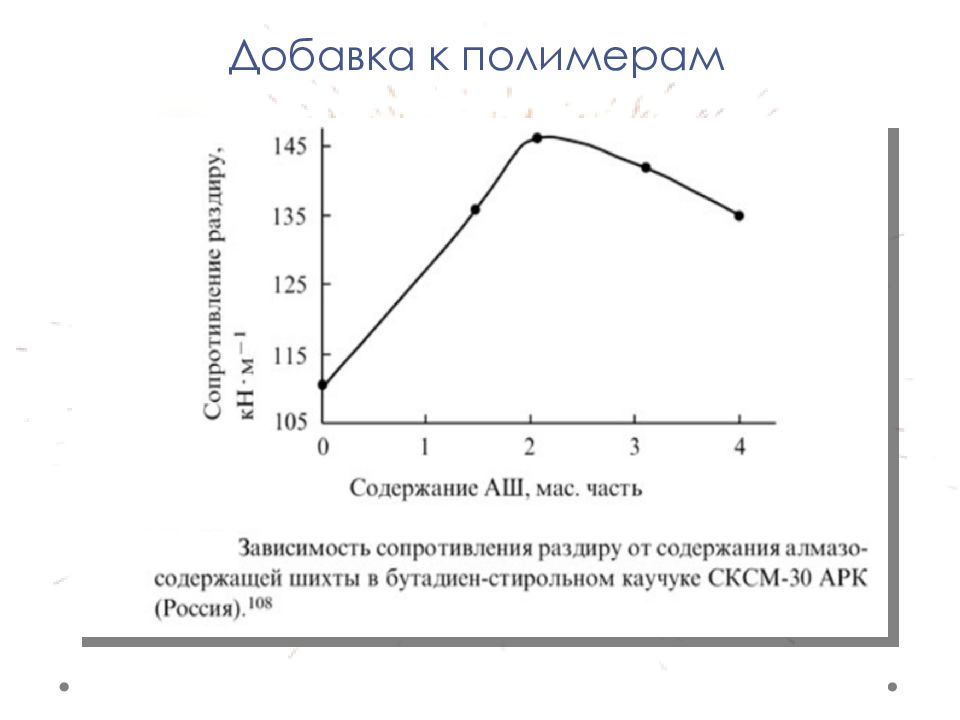

Добавка к полимерам

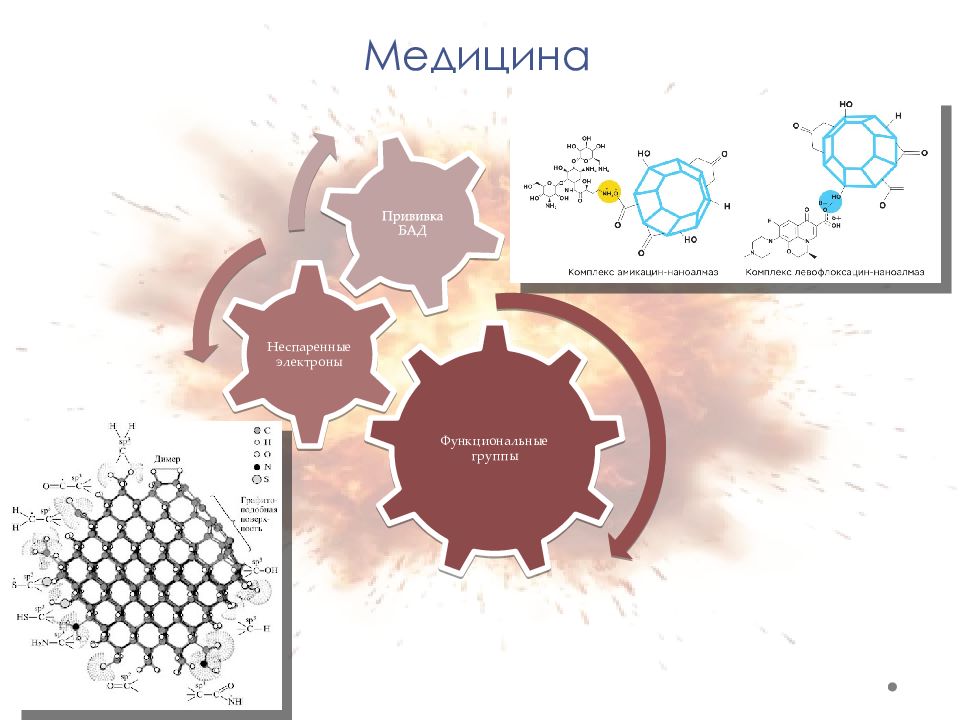

Медицина

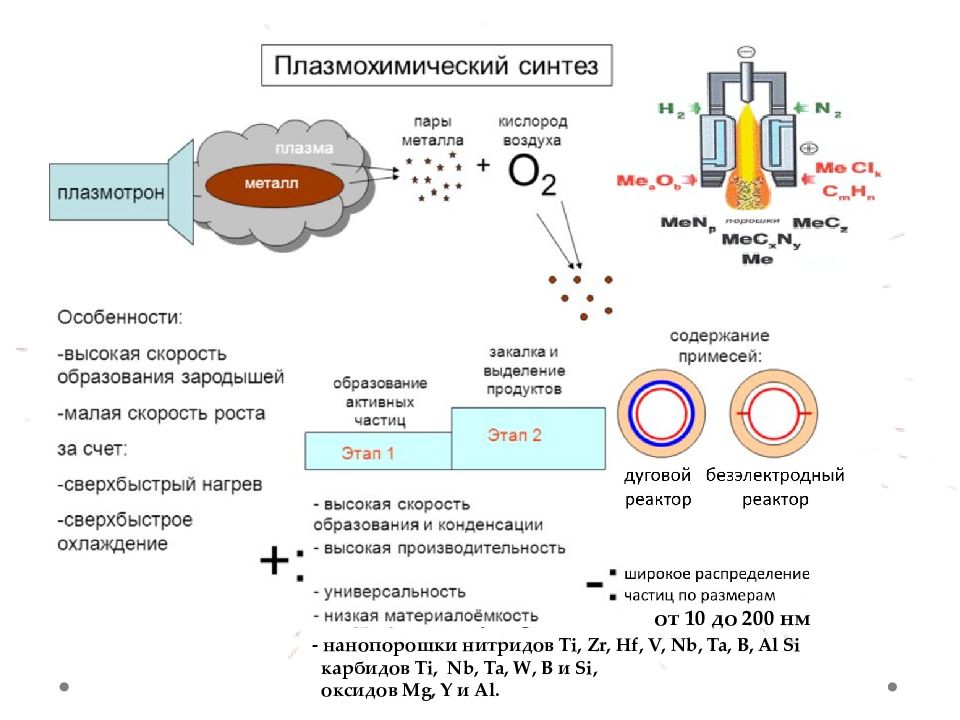

- нанопорошки нитридов Ti, Zr, Hf, V, Nb, Ta, B, Al Si карбидов Ti, Nb, Ta, W, B и Si, оксидов Mg, Y и Al. от 10 до 200 нм

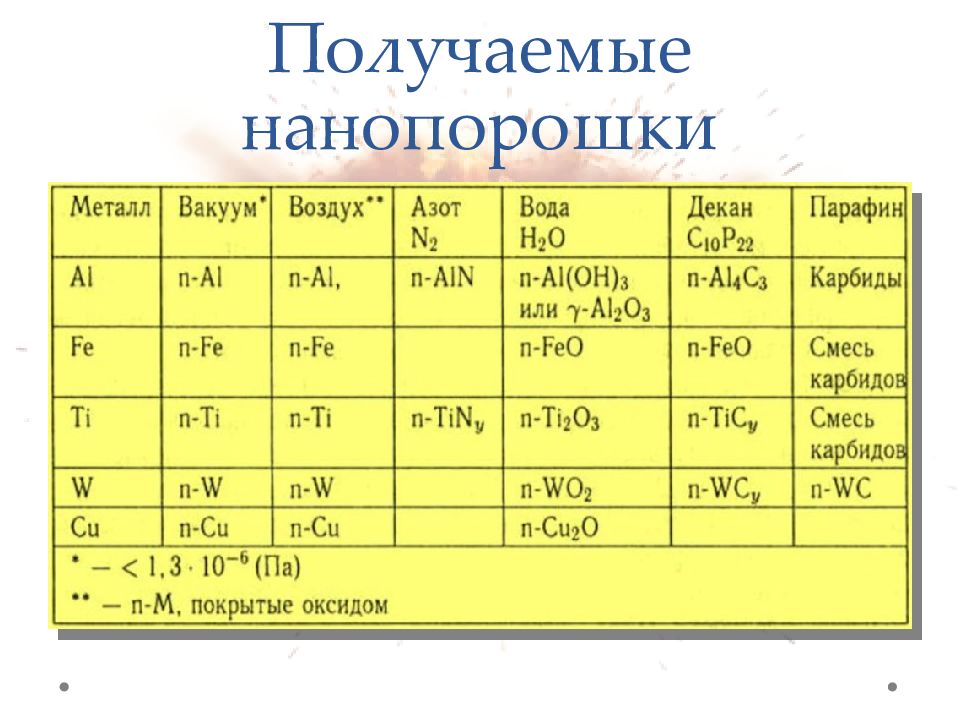

Нанопорошки Ме и сплавов, а также нитридов, карбидов, оксидов Ме расширение со скоростью до 5-10 3 м/с, давление несколько тысяч атмосфер, температура порядка 10 4 К. Частицы от 100 мкм до 50 нм.
Спасибо за внимание
