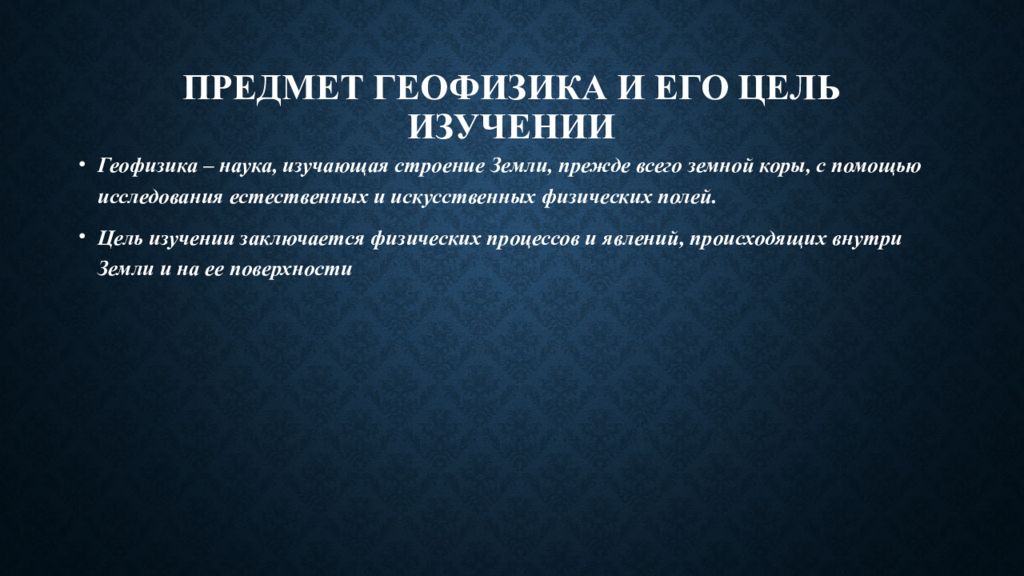

Геофизика – наука, изучающая строение Земли, прежде всего земной коры, с помощью исследования естественных и искусственных физических полей. Цель изучении заключается физических процессов и явлений, происходящих внутри Земли и на ее поверхности

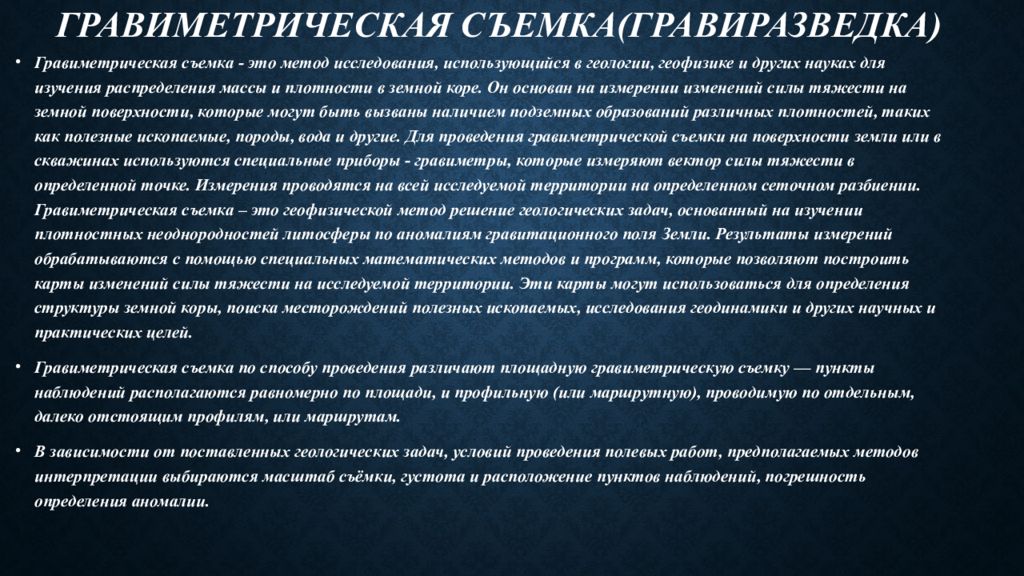

Гравиметрическая съемка - это метод исследования, использующийся в геологии, геофизике и других науках для изучения распределения массы и плотности в земной коре. Он основан на измерении изменений силы тяжести на земной поверхности, которые могут быть вызваны наличием подземных образований различных плотностей, таких как полезные ископаемые, породы, вода и другие. Для проведения гравиметрической съемки на поверхности земли или в скважинах используются специальные приборы - гравиметры, которые измеряют вектор силы тяжести в определенной точке. Измерения проводятся на всей исследуемой территории на определенном сеточном разбиении. Гравиметрическая съемка – это геофизической метод решение геологических задач, основанный на изучении плотностных неоднородностей литосферы по аномалиям гравитационного поля Земли. Результаты измерений обрабатываются с помощью специальных математических методов и программ, которые позволяют построить карты изменений силы тяжести на исследуемой территории. Эти карты могут использоваться для определения структуры земной коры, поиска месторождений полезных ископаемых, исследования геодинамики и других научных и практических целей. Гравиметрическая съемка по способу проведения различают площадную гравиметрическую съемку — пункты наблюдений располагаются равномерно по площади, и профильную (или маршрутную), проводимую по отдельным, далеко отстоящим профилям, или маршрутам. В зависимости от поставленных геологических задач, условий проведения полевых работ, предполагаемых методов интерпретации выбираются масштаб съёмки, густота и расположение пунктов наблюдений, погрешность определения аномалии.

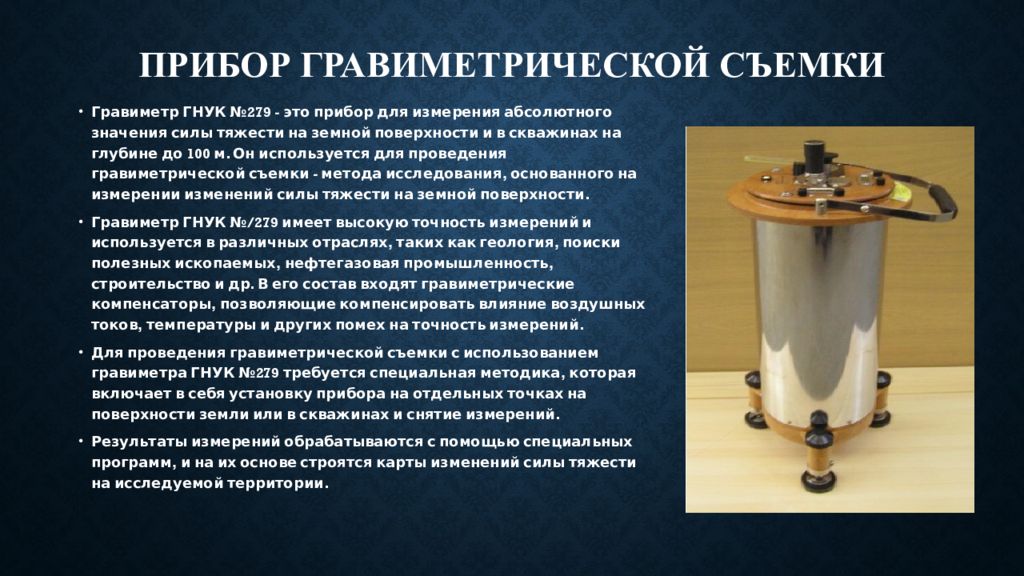

Гравиметр ГНУК № 279 - это прибор для измерения абсолютного значения силы тяжести на земной поверхности и в скважинах на глубине до 100 м. Он используется для проведения гравиметрической съемки - метода исследования, основанного на измерении изменений силы тяжести на земной поверхности. Гравиметр ГНУ К №/279 имеет высокую точность измерений и используется в различных отраслях, таких как геология, поиски полезных ископаемых, нефтегазовая промышленность, строительство и др. В его состав входят гравиметрические компенсаторы, позволяющие компенсировать влияние воздушных токов, температуры и других помех на точность измерений. Для проведения гравиметрической съемки с использованием гравиметра ГНУК № 279 требуется специальная методика, которая включает в себя установку прибора на отдельных точках на поверхности земли или в скважинах и снятие измерений. Результаты измерений обрабатываются с помощью специальных программ, и на их основе строятся карты изменений силы тяжести на исследуемой территории.

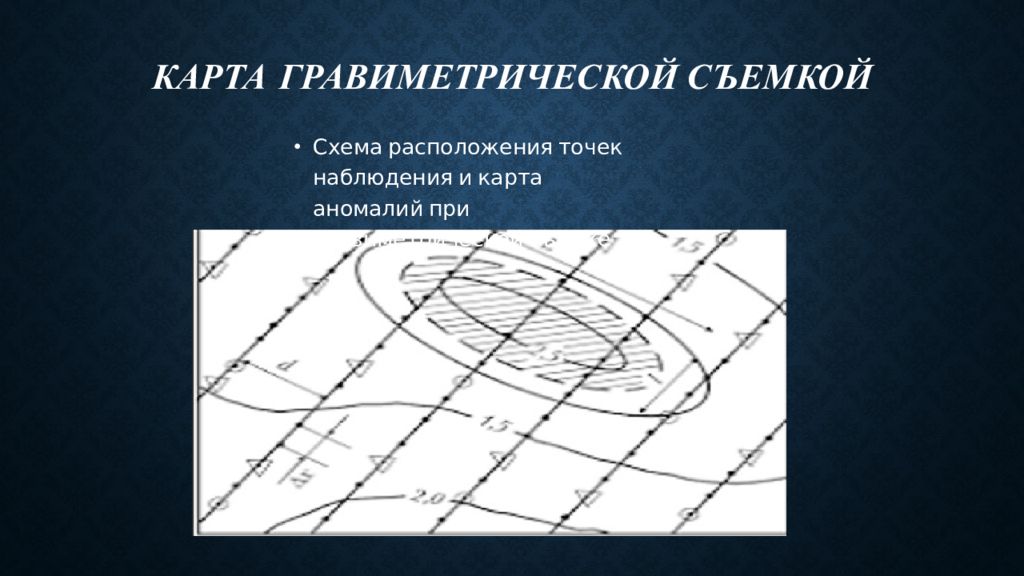

Схема расположения точек наблюдения и карта аномалий при гравиметрической съемке

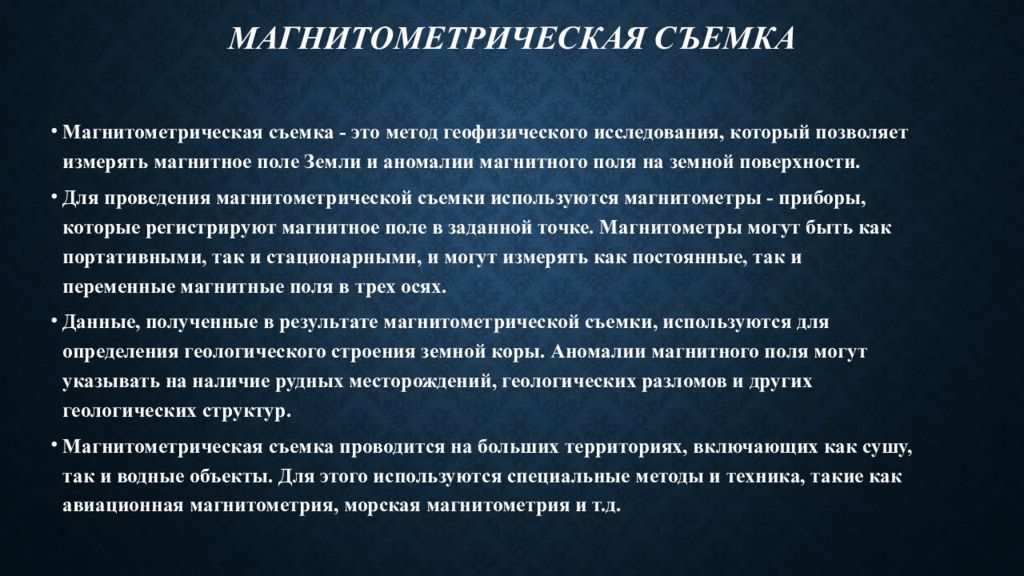

Магнитометрическая съемка - это метод геофизического исследования, который позволяет измерять магнитное поле Земли и аномалии магнитного поля на земной поверхности. Для проведения магнитометрической съемки используются магнитометры - приборы, которые регистрируют магнитное поле в заданной точке. Магнитометры могут быть как портативными, так и стационарными, и могут измерять как постоянные, так и переменные магнитные поля в трех осях. Данные, полученные в результате магнитометрической съемки, используются для определения геологического строения земной коры. Аномалии магнитного поля могут указывать на наличие рудных месторождений, геологических разломов и других геологических структур. Магнитометрическая съемка проводится на больших территориях, включающих как сушу, так и водные объекты. Для этого используются специальные методы и техника, такие как авиационная магнитометрия, морская магнитометрия и т.д.

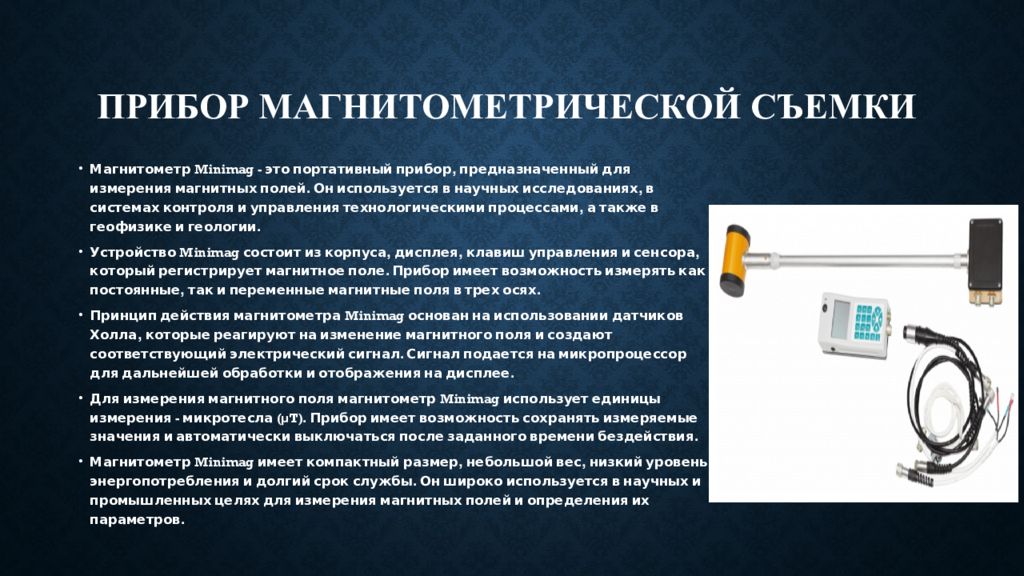

Магнитометр Minimag - это портативный прибор, предназначенный для измерения магнитных полей. Он используется в научных исследованиях, в системах контроля и управления технологическими процессами, а также в геофизике и геологии. Устройство Minimag состоит из корпуса, дисплея, клавиш управления и сенсора, который регистрирует магнитное поле. Прибор имеет возможность измерять как постоянные, так и переменные магнитные поля в трех осях. Принцип действия магнитометра Minimag основан на использовании датчиков Холла, которые реагируют на изменение магнитного поля и создают соответствующий электрический сигнал. Сигнал подается на микропроцессор для дальнейшей обработки и отображения на дисплее. Для измерения магнитного поля магнитометр Minimag использует единицы измерения - микротесла (µT). Прибор имеет возможность сохранять измеряемые значения и автоматически выключаться после заданного времени бездействия. Магнитометр Minimag имеет компактный размер, небольшой вес, низкий уровень энергопотребления и долгий срок службы. Он широко используется в научных и промышленных целях для измерения магнитных полей и определения их параметров.

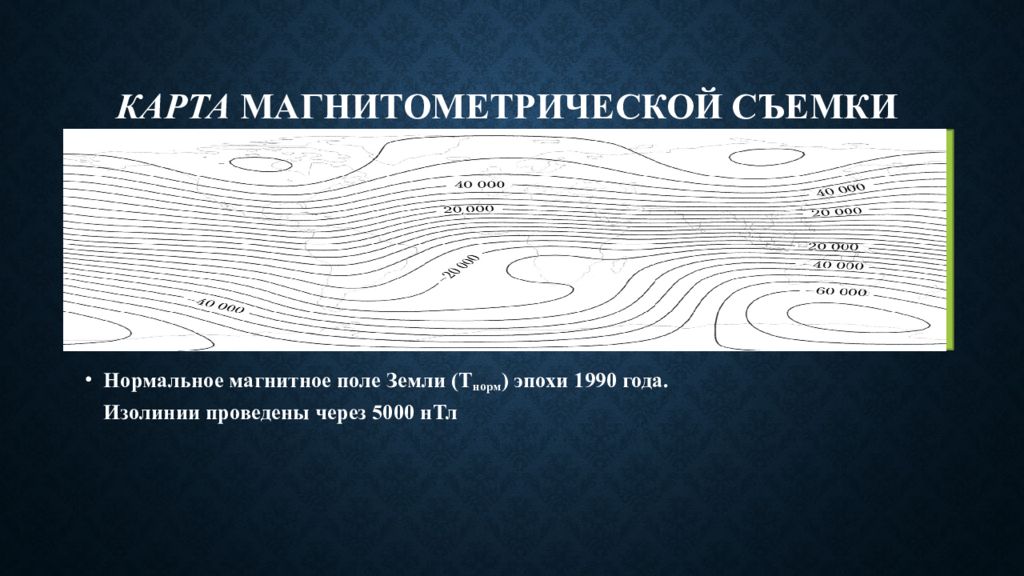

Нормальное магнитное поле Земли (Т норм ) эпохи 1990 года. Изолинии проведены через 5000 нТл

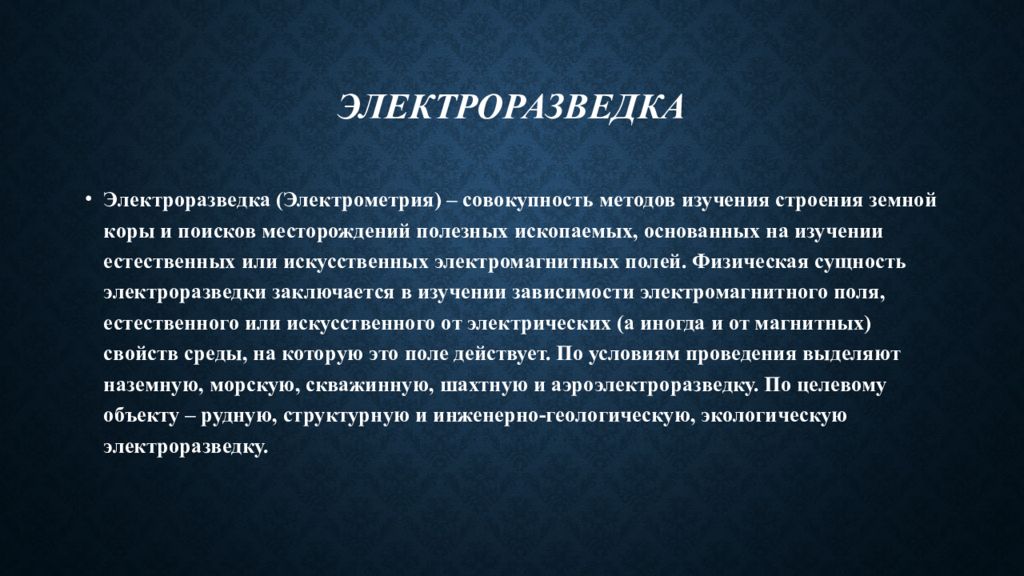

Электроразведка (Электрометрия) – совокупность методов изучения строения земной коры и поисков месторождений полезных ископаемых, основанных на изучении естественных или искусственных электромагнитных полей. Физическая сущность электроразведки заключается в изучении зависимости электромагнитного поля, естественного или искусственного от электрических (а иногда и от магнитных) свойств среды, на которую это поле действует. По условиям проведения выделяют наземную, морскую, скважинную, шахтную и аэроэлектроразведку. По целевому объекту – рудную, структурную и инженерно-геологическую, экологическую электроразведку.

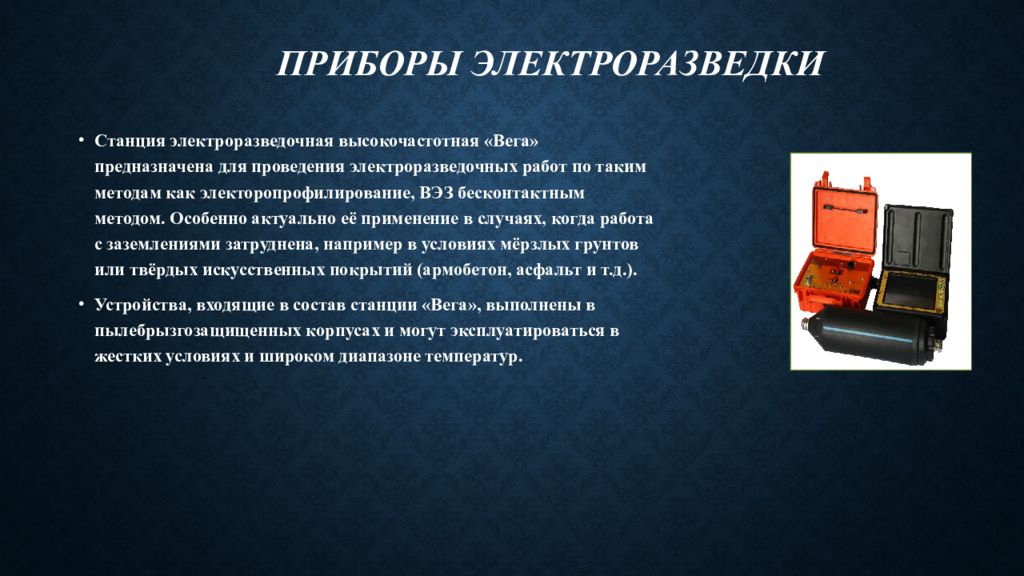

Станция электроразведочная высокочастотная «Вега» предназначена для проведения электроразведочных работ по таким методам как электоропрофилирование, ВЭЗ бесконтактным методом. Особенно актуально её применение в случаях, когда работа с заземлениями затруднена, например в условиях мёрзлых грунтов или твёрдых искусственных покрытий (армобетон, асфальт и т.д.). Устройства, входящие в состав станции «Вега», выполнены в пылебрызгозащищенных корпусах и могут эксплуатироваться в жестких условиях и широком диапазоне температур.

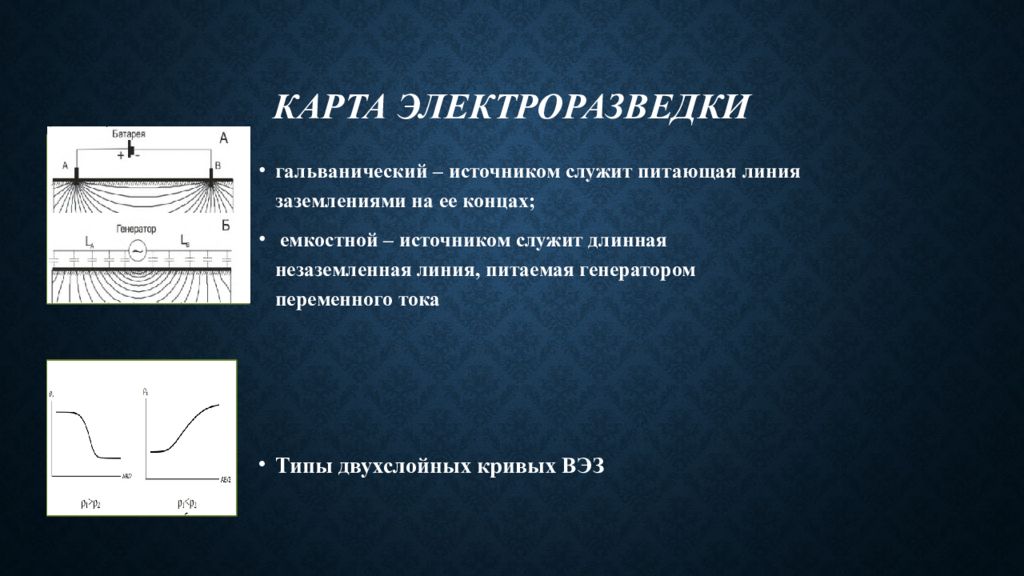

гальванический – источником служит питающая линия заземлениями на ее концах; емкостной – источником служит длинная незаземленная линия, питаемая генератором переменного тока Типы двухслойных кривых ВЭЗ
