Вводная 73 — презентация

где: U -подводимое к якорю напряжение, В; E = к  ф  - электродвижущая сила обмотки якоря МПТ; - конструктивный коэффициент МПТ; р - число пар полюсов; N - число активных проводников обмотки коря; а - число параллельных ветвей обмотки якоря; ф - магнитный поток, Вб;  - частота вращения якоря, с-1; I - ток якоря, А; R - полное активное сопротивление цепи якоря (включает: сопротивления якоря - R я, добавочных полюсов - R д.п., компенсационной обмотки - R к.о. и добавочное сопротивление внешней цепи - R д ), Ом. (1.1)

Изображение слайда

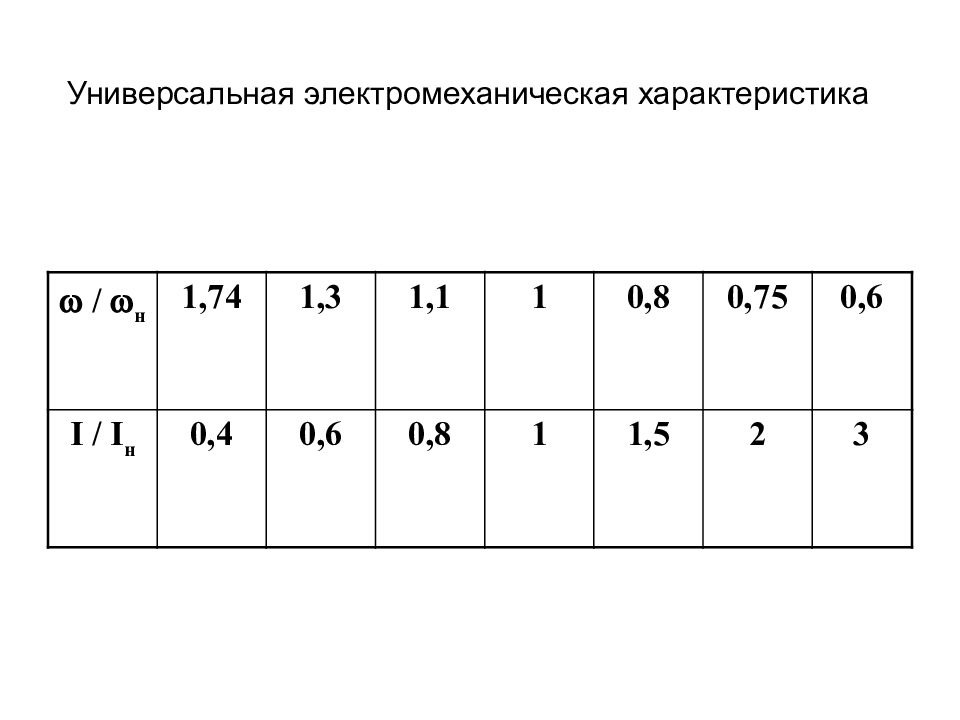

 /  н 1,74 1,3 1,1 1 0,8 0,75 0,6 I / I н 0,4 0,6 0,8 1 1,5 2 3 Универсальная электромеханическая характеристика

Изображение слайда
