1 Взрыв; основные характеристики, взрывчатые вещества Все продукты, способные взрываться, делят: 1. Взрывчатые вещества - ВВ (тринитротолуол, гексоген, динамит) 2. Взрывоопасные вещества ( ВОВ ) - это газо-топливно-воздушные смеси, газы, пыли). Поражающие факторы при взрывах ВВ - воздушная ударная волна, осколки взрыва и тепловое поле, а при взрывах ВОВ, представляющих собой объёмные взрывы, ещё и токсическое задымление. Воздушная ударная волна - это область сжатия среды, которая в виде сферического слоя распространяется во все стороны от места взрыва. Ударная волна характеризуется избыточным давлением и давлением скоростного напора.

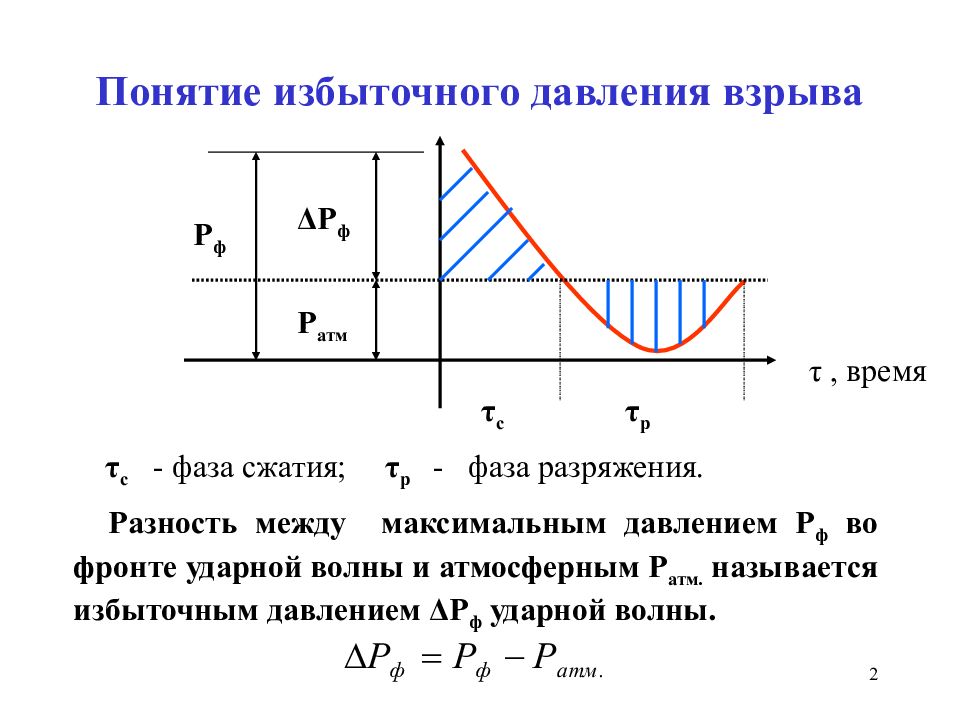

2 Понятие избыточного давления взрыва τ, время τ с τ р Р ф ΔР ф Р атм τ с τ р - фаза сжатия; - фаза разряжения. Разность между максимальным давлением Р ф во фронте ударной волны и атмосферным Р атм. называется избыточным давлением ΔР ф ударной волны.

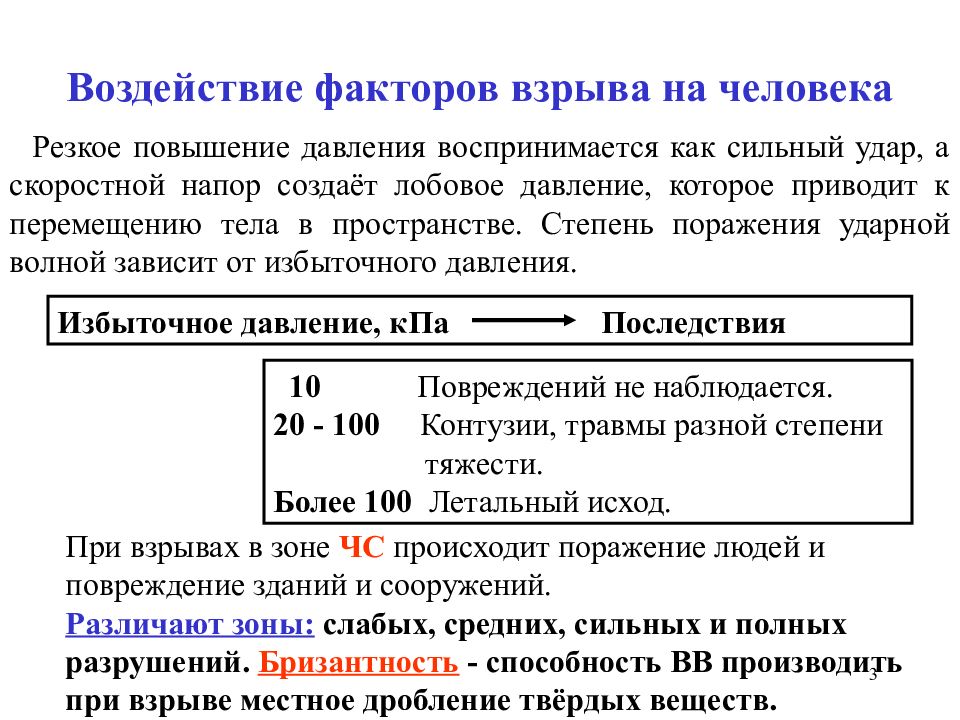

3 Воздействие факторов взрыва на человека Резкое повышение давления воспринимается как сильный удар, а скоростной напор создаёт лобовое давление, которое приводит к перемещению тела в пространстве. Степень поражения ударной волной зависит от избыточного давления. Избыточное давление, кПа Последствия 10 Повреждений не наблюдается. 20 - 100 Контузии, травмы разной степени тяжести. Более 100 Летальный исход. При взрывах в зоне ЧС происходит поражение людей и повреждение зданий и сооружений. Различают зоны: слабых, средних, сильных и полных разрушений. Бризантность - способность ВВ производить при взрыве местное дробление твёрдых веществ.

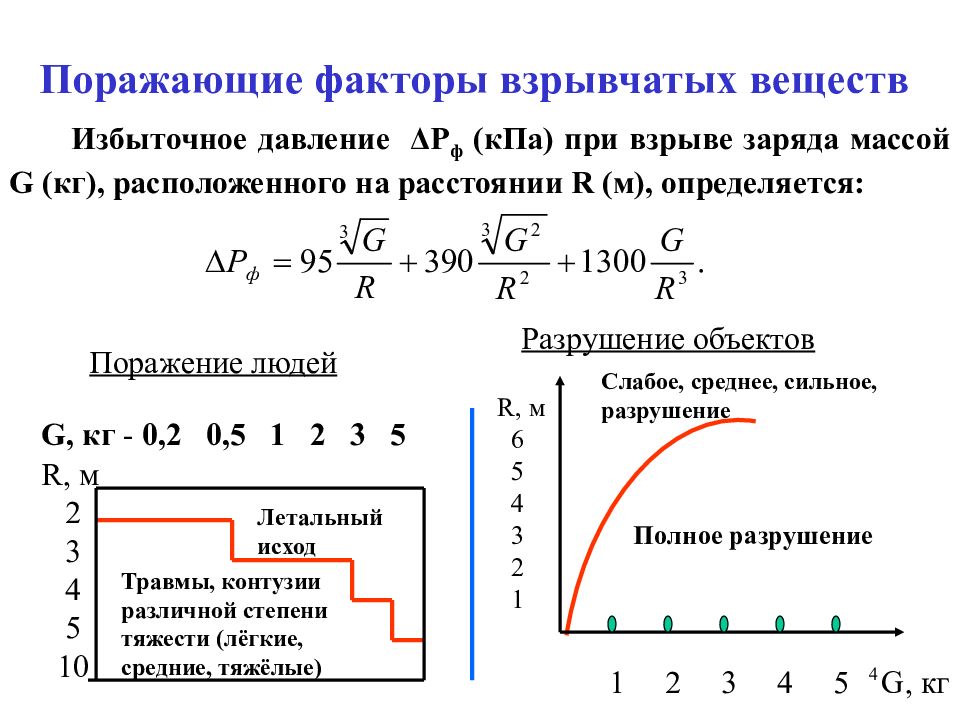

4 Поражающие факторы взрывчатых веществ Избыточное давление ΔР ф (кПа) при взрыве заряда массой G (кг), расположенного на расстоянии R (м), определяется: Поражение людей Разрушение объектов G, кг - 0,2 0,5 1 2 3 5 R, м 2 3 4 5 10 Летальный исход Травмы, контузии различной степени тяжести (лёгкие, средние, тяжёлые) 1 2 3 4 5 G, кг R, м 6 5 4 3 2 1 Полное разрушение Слабое, среднее, сильное, разрушение
5 Справка 1974 г - взрыв на заводе в Англии; завод полностью разрушен; обрушилось 100 домов; погибло 130 человек; ранено 70 чел. 1979 г - взрыв на фабрике в Германии ; фабрика полностью разрушена; погибло 24 человека; тяжело ранено 27 человек. 1988 г - взрыв вагонов со взрывчаткой в г. Арзамасе ; разрушено 190 домов; погибло 92 человека; ранено 25 чел. 1989 г - взрыв на продуктопроводе в Башкирии; разрушен участок железной дороги; погибло 703 человека; тяжёлые ранения и ожоги получили 677 человек.

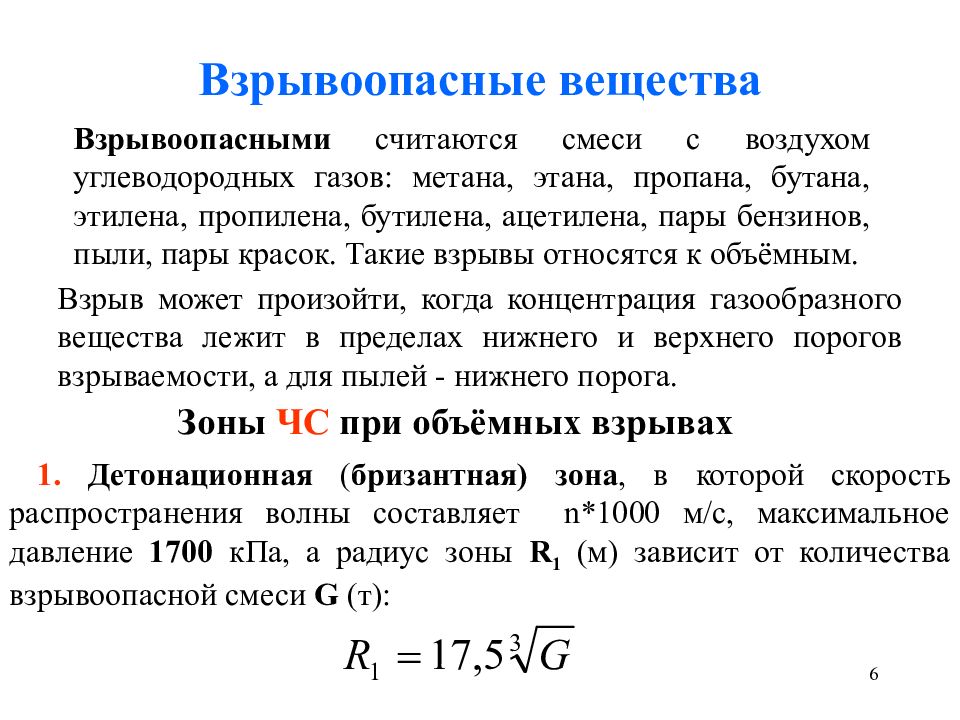

6 Взрывоопасные вещества Взрывоопасными считаются смеси с воздухом углеводородных газов: метана, этана, пропана, бутана, этилена, пропилена, бутилена, ацетилена, пары бензинов, пыли, пары красок. Такие взрывы относятся к объёмным. Взрыв может произойти, когда концентрация газообразного вещества лежит в пределах нижнего и верхнего порогов взрываемости, а для пылей - нижнего порога. Зоны ЧС при объёмных взрывах 1. Детонационная ( бризантная) зона, в которой скорость распространения волны составляет n*1000 м/с, максимальное давление 1700 кПа, а радиус зоны R 1 ( м) зависит от количества взрывоопасной смеси G (т):

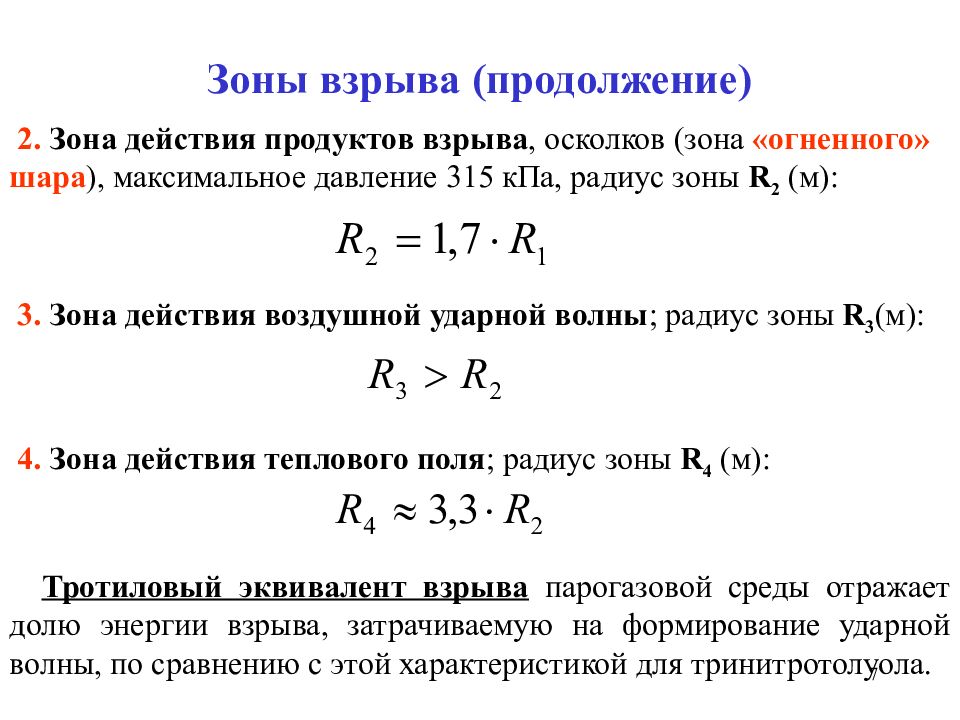

7 Зоны взрыва (продолжение) 2. Зона действия продуктов взрыва, осколков (зона «огненного» шара ), максимальное давление 315 кПа, радиус зоны R 2 ( м): 3. Зона действия воздушной ударной волны ; радиус зоны R 3 ( м): 4. Зона действия теплового поля ; радиус зоны R 4 (м): Тротиловый эквивалент взрыва парогазовой среды отражает долю энергии взрыва, затрачиваемую на формирование ударной волны, по сравнению с этой характеристикой для тринитротолуола.

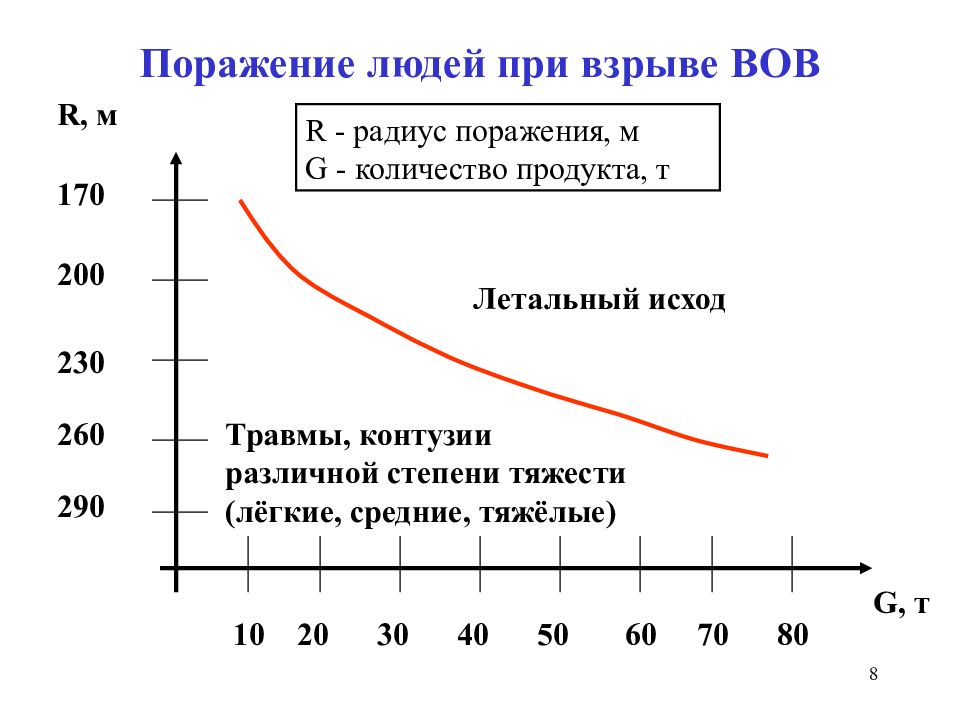

8 Поражение людей при взрыве ВОВ R, м G, т 10 20 30 40 50 60 70 80 170 200 230 260 290 R - радиус поражения, м G - количество продукта, т Летальный исход Травмы, контузии различной степени тяжести (лёгкие, средние, тяжёлые)

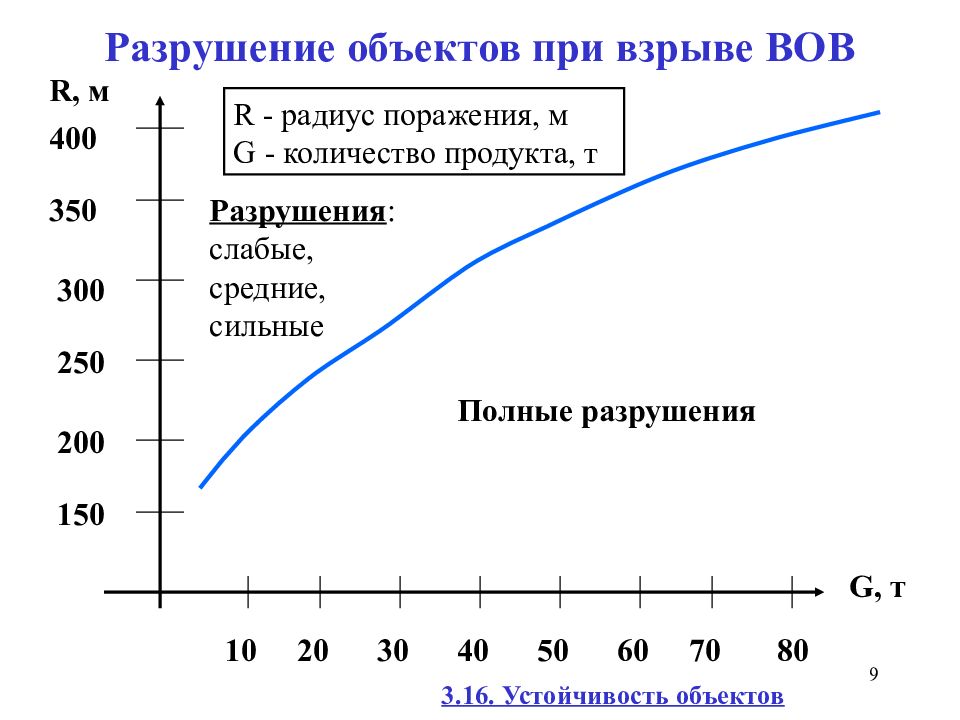

9 Разрушение объектов при взрыве ВОВ R, м 150 200 250 300 350 400 10 20 30 40 50 60 70 80 G, т R - радиус поражения, м G - количество продукта, т Полные разрушения Разрушения : слабые, средние, сильные 3.16. Устойчивость объектов

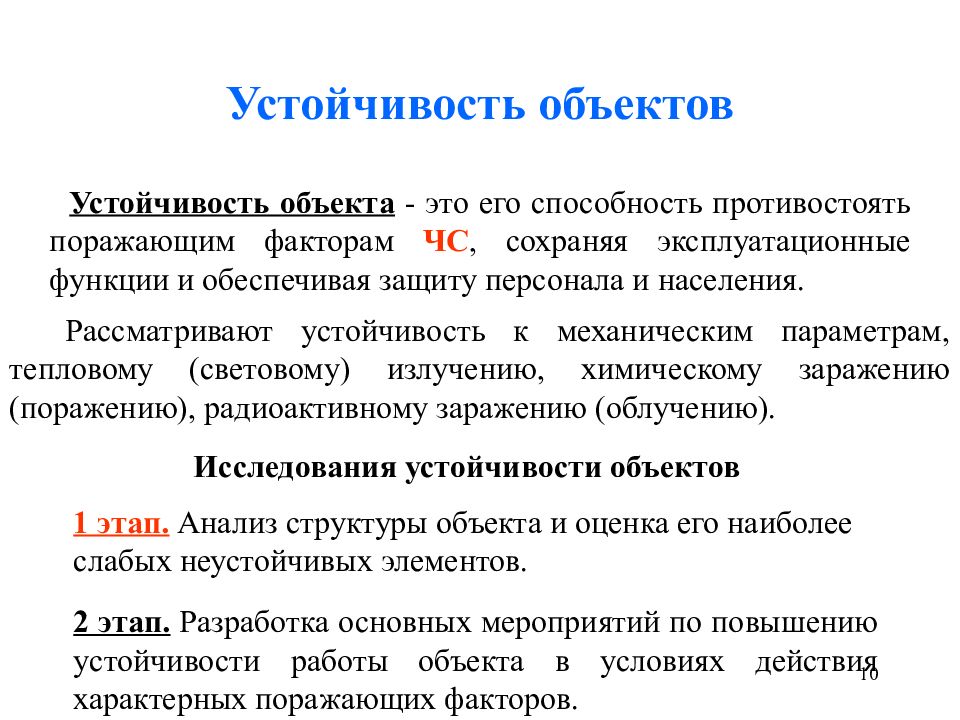

10 Устойчивость объектов Устойчивость объекта - это его способность противостоять поражающим факторам ЧС, сохраняя эксплуатационные функции и обеспечивая защиту персонала и населения. Рассматривают устойчивость к механическим параметрам, тепловому (световому) излучению, химическому заражению (поражению), радиоактивному заражению (облучению). Исследования устойчивости объектов 1 этап. Анализ структуры объекта и оценка его наиболее слабых неустойчивых элементов. 2 этап. Разработка основных мероприятий по повышению устойчивости работы объекта в условиях действия характерных поражающих факторов.

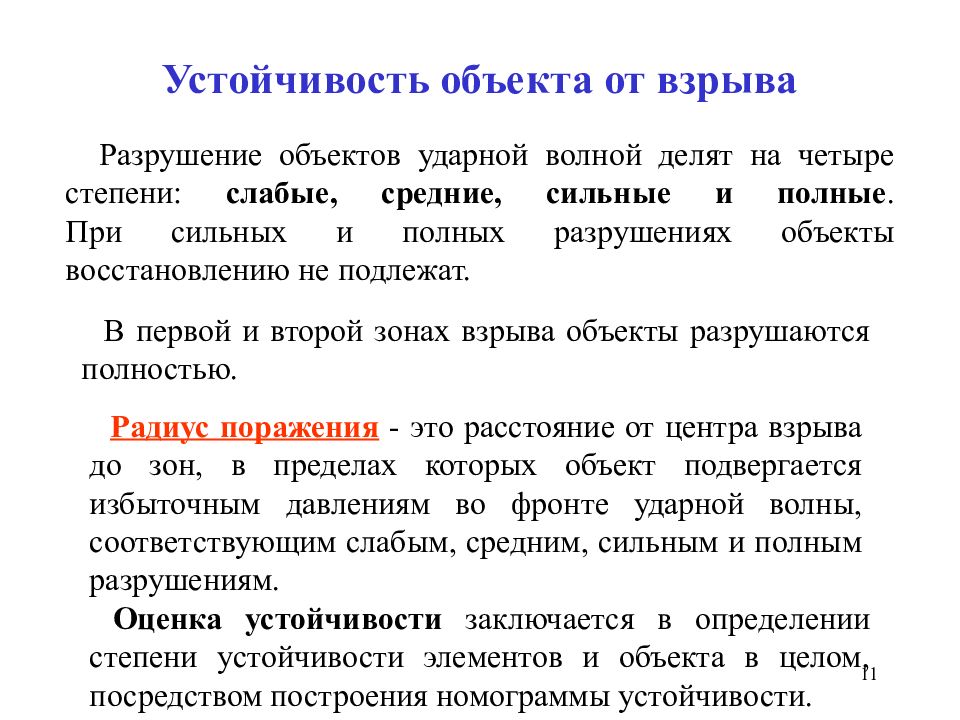

11 Устойчивость объекта от взрыва Разрушение объектов ударной волной делят на четыре степени: слабые, средние, сильные и полные. При сильных и полных разрушениях объекты восстановлению не подлежат. В первой и второй зонах взрыва объекты разрушаются полностью. Радиус поражения - это расстояние от центра взрыва до зон, в пределах которых объект подвергается избыточным давлениям во фронте ударной волны, соответствующим слабым, средним, сильным и полным разрушениям. Оценка устойчивости заключается в определении степени устойчивости элементов и объекта в целом, посредством построения номограммы устойчивости.

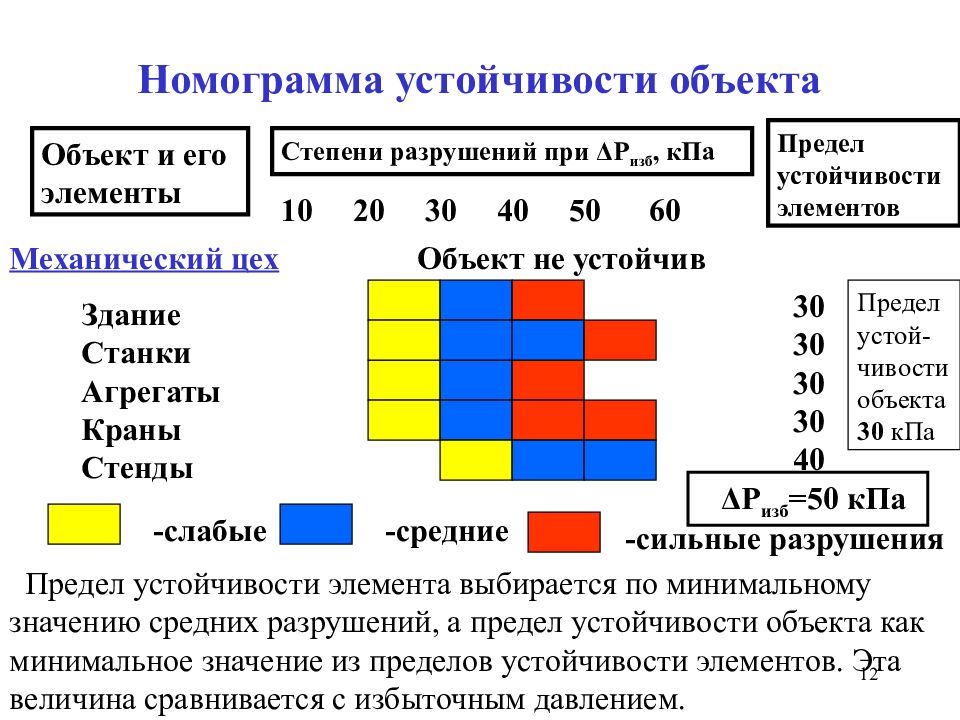

12 Номограмма устойчивости объекта Объект и его элементы Степени разрушений при ΔР изб, кПа 10 20 30 40 50 60 Предел устойчивости элементов Механический цех Здание Станки Агрегаты Краны Стенды 30 30 30 30 40 -слабые -средние -сильные разрушения Предел устойчивости элемента выбирается по минимальному значению средних разрушений, а предел устойчивости объекта как минимальное значение из пределов устойчивости элементов. Эта величина сравнивается с избыточным давлением. Предел устой- чивости объекта 30 кПа ΔР изб =50 кПа Объект не устойчив
13 Устойчивость объекта (продолжение) Оценка устойчивости включает: определение времени, в течение которого территория будет опасна для людей, анализ химической обстановки, расчёт объёма защиты персонала. Предел устойчивости объекта к химическому заражению - пороговая токсодоза Д, приводящая к появлению начальных признаков поражения. Анализ радиоактивной обстановки на территории объекта и определение доз облучения персонала. Предел устойчивости объекта к радиоактивному заражению - это предельное значение уровня радиации, при котором персонал не получит дозу выше установленной. Химическое заражение Радиоактивное заражение

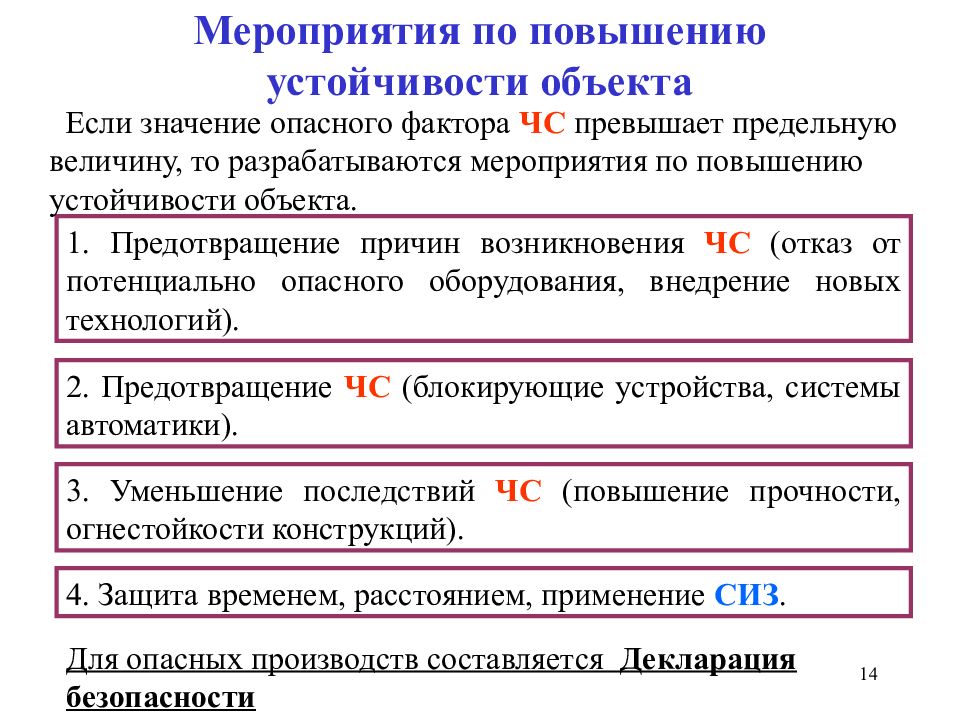

14 Мероприятия по повышению устойчивости объекта 1. Предотвращение причин возникновения ЧС (отказ от потенциально опасного оборудования, внедрение новых технологий). 2. Предотвращение ЧС (блокирующие устройства, системы автоматики). 3. Уменьшение последствий ЧС (повышение прочности, огнестойкости конструкций). 4. Защита временем, расстоянием, применение СИЗ. Для опасных производств составляется Декларация безопасности Если значение опасного фактора ЧС превышает предельную величину, то разрабатываются мероприятия по повышению устойчивости объекта.

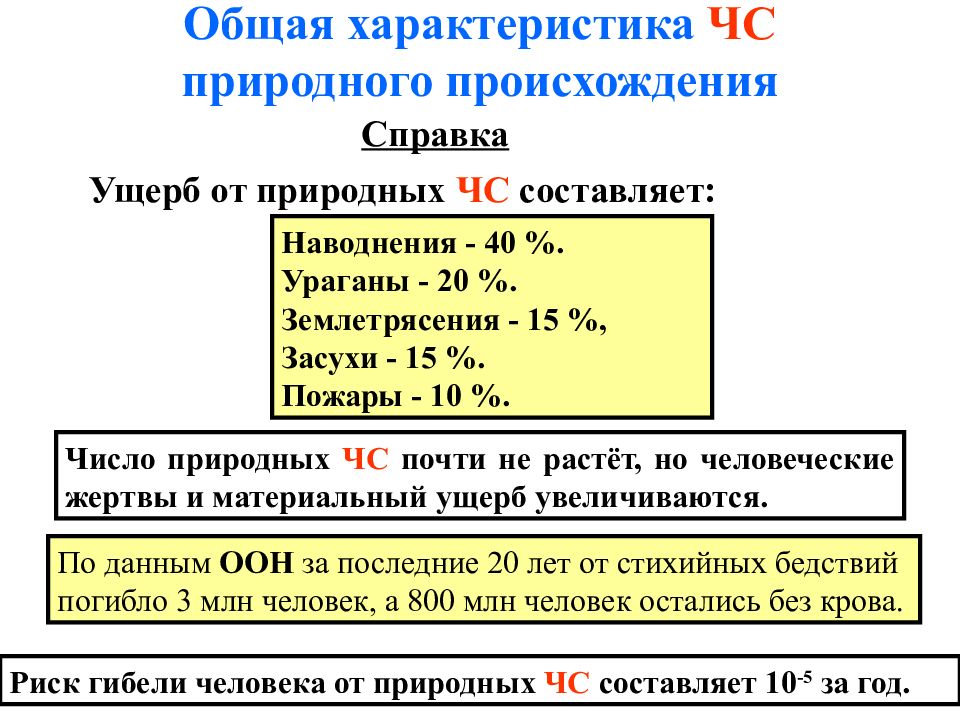

15 Общая характеристика ЧС природного происхождения Ущерб от природных ЧС составляет: Наводнения - 40 %. Ураганы - 20 %. Землетрясения - 15 %, Засухи - 15 %. Пожары - 10 %. Число природных ЧС почти не растёт, но человеческие жертвы и материальный ущерб увеличиваются. По данным ООН за последние 20 лет от стихийных бедствий погибло 3 млн человек, а 800 млн человек остались без крова. Справка Риск гибели человека от природных ЧС составляет 10 -5 за год.

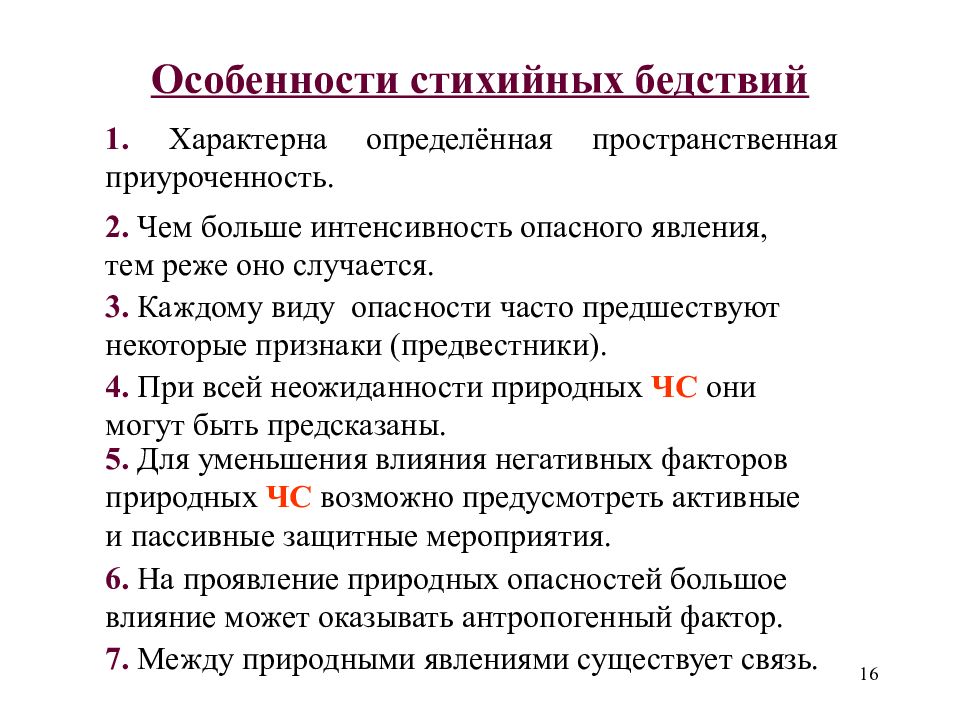

16 Особенности стихийных бедствий 1. Характерна определённая пространственная приуроченность. 2. Чем больше интенсивность опасного явления, тем реже оно случается. 3. Каждому виду опасности часто предшествуют некоторые признаки (предвестники). 4. При всей неожиданности природных ЧС они могут быть предсказаны. 5. Для уменьшения влияния негативных факторов природных ЧС возможно предусмотреть активные и пассивные защитные мероприятия. 6. На проявление природных опасностей большое влияние может оказывать антропогенный фактор. 7. Между природными явлениями существует связь.

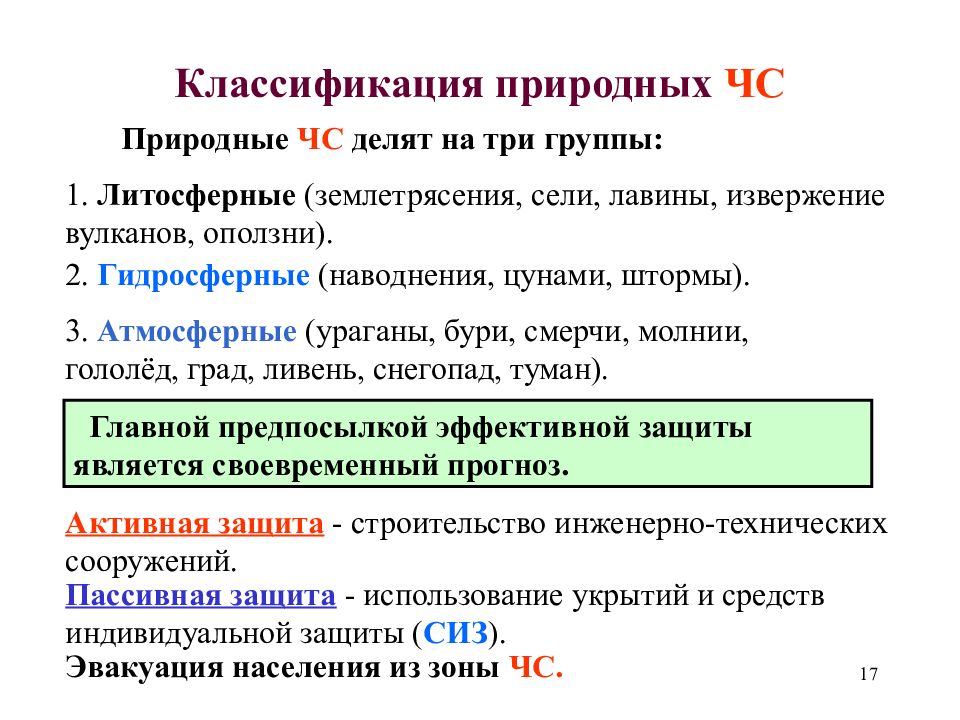

17 Классификация природных ЧС Главной предпосылкой эффективной защиты является своевременный прогноз. Активная защита - строительство инженерно-технических сооружений. Пассивная защита - использование укрытий и средств индивидуальной защиты ( СИЗ ). Природные ЧС делят на три группы: 1. Литосферные (землетрясения, сели, лавины, извержение вулканов, оползни). 2. Гидросферные (наводнения, цунами, штормы). 3. Атмосферные (ураганы, бури, смерчи, молнии, гололёд, град, ливень, снегопад, туман). Эвакуация населения из зоны ЧС.
18 Литосферные опасности Землетрясения Земля состоит из нескольких оболочек-геосфер. Ядро Верхняя мантия Земная кора Гидросфера Атмосфера Мантия и земная кора образуют Литосферу Температура в мантии считается равной 2000 - 2500 0 С, а давление - до 130 ГН/м 2. В мантии происходят процессы, вызывающие землетрясения.

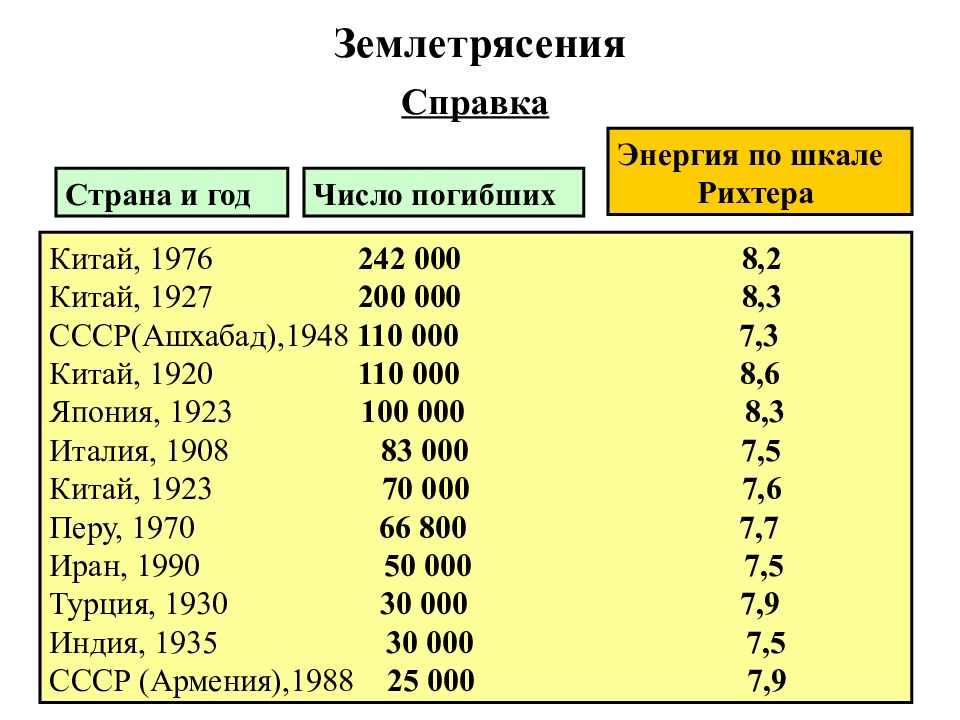

19 Землетрясения Справка Страна и год Число погибших Энергия по шкале Рихтера Китай, 1976 242 000 8,2 Китай, 1927 200 000 8,3 СССР(Ашхабад),1948 110 000 7,3 Китай, 1920 110 000 8,6 Япония, 1923 100 000 8,3 Италия, 1908 83 000 7,5 Китай, 1923 70 000 7,6 Перу, 1970 66 800 7,7 Иран, 1990 50 000 7,5 Турция, 1930 30 000 7,9 Индия, 1935 30 000 7,5 СССР (Армения),1988 25 000 7,9

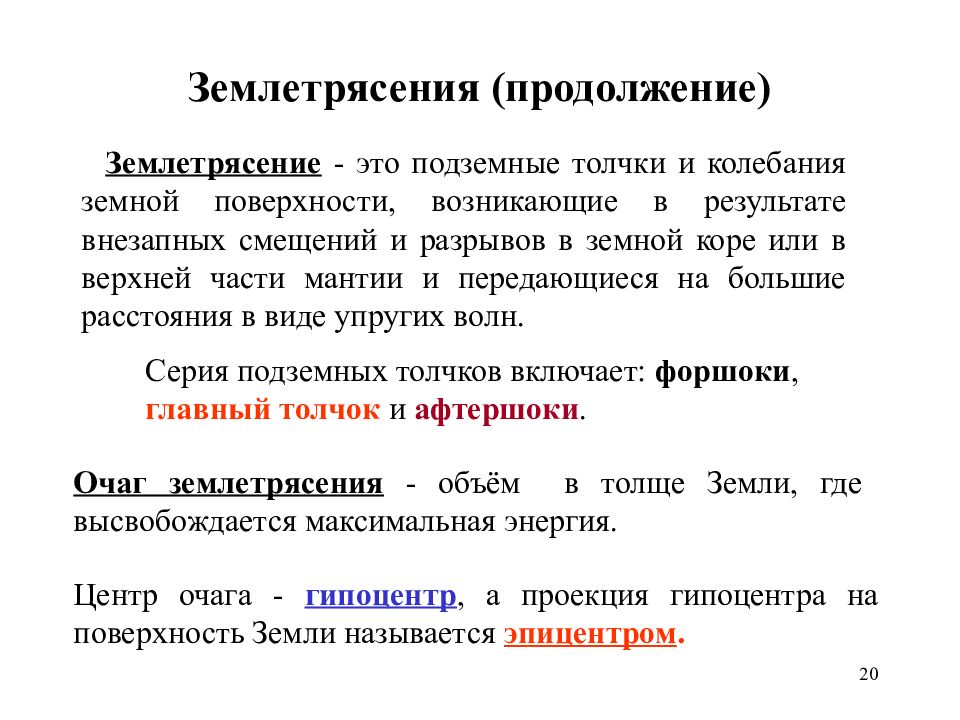

20 Землетрясения (продолжение) Землетрясение - это подземные толчки и колебания земной поверхности, возникающие в результате внезапных смещений и разрывов в земной коре или в верхней части мантии и передающиеся на большие расстояния в виде упругих волн. Серия подземных толчков включает: форшоки, главный толчок и афтершоки. Очаг землетрясения - объём в толще Земли, где высвобождается максимальная энергия. Центр очага - гипоцентр, а проекция гипоцентра на поверхность Земли называется эпицентром.

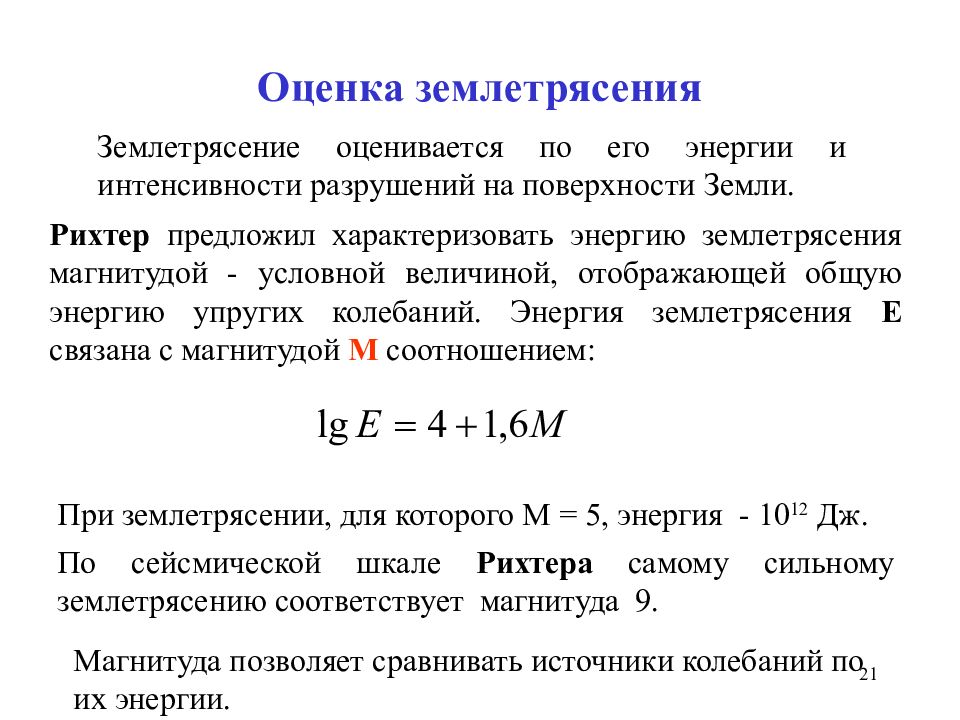

21 Оценка землетрясения Землетрясение оценивается по его энергии и интенсивности разрушений на поверхности Земли. Рихтер предложил характеризовать энергию землетрясения магнитудой - условной величиной, отображающей общую энергию упругих колебаний. Энергия землетрясения Е связана с магнитудой М соотношением: При землетрясении, для которого М = 5, энергия - 10 12 Дж. По сейсмической шкале Рихтера самому сильному землетрясению соответствует магнитуда 9. Магнитуда позволяет сравнивать источники колебаний по их энергии.

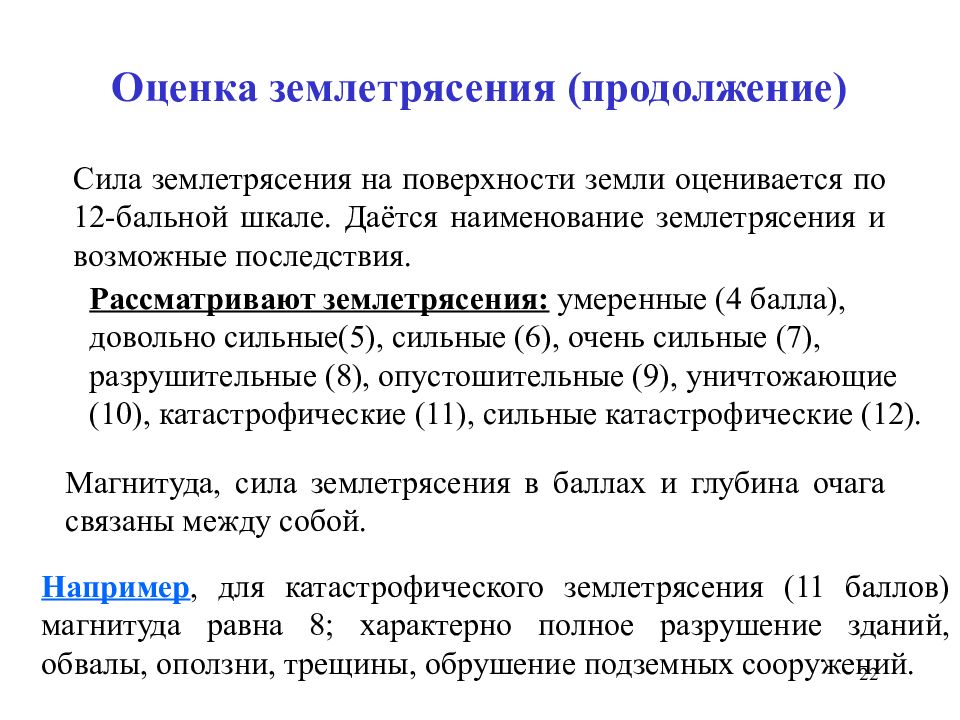

22 Оценка землетрясения (продолжение) Сила землетрясения на поверхности земли оценивается по 12-бальной шкале. Даётся наименование землетрясения и возможные последствия. Рассматривают землетрясения: умеренные (4 балла), довольно сильные(5), сильные (6), очень сильные (7), разрушительные (8), опустошительные (9), уничтожающие (10), катастрофические (11), сильные катастрофические (12). Магнитуда, сила землетрясения в баллах и глубина очага связаны между собой. Например, для катастрофического землетрясения (11 баллов) магнитуда равна 8; характерно полное разрушение зданий, обвалы, оползни, трещины, обрушение подземных сооружений.

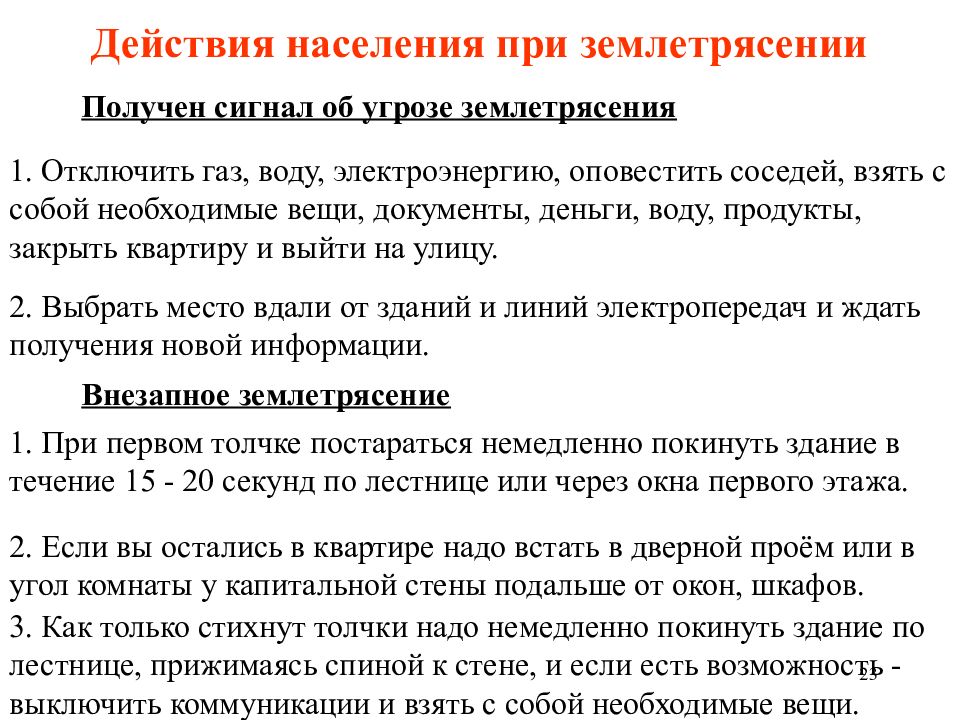

23 Действия населения при землетрясении Получен сигнал об угрозе землетрясения 1. Отключить газ, воду, электроэнергию, оповестить соседей, взять с собой необходимые вещи, документы, деньги, воду, продукты, закрыть квартиру и выйти на улицу. 2. Выбрать место вдали от зданий и линий электропередач и ждать получения новой информации. Внезапное землетрясение 1. При первом толчке постараться немедленно покинуть здание в течение 15 - 20 секунд по лестнице или через окна первого этажа. 2. Если вы остались в квартире надо встать в дверной проём или в угол комнаты у капитальной стены подальше от окон, шкафов. 3. Как только стихнут толчки надо немедленно покинуть здание по лестнице, прижимаясь спиной к стене, и если есть возможность - выключить коммуникации и взять с собой необходимые вещи.
24 При землетрясении необходимо покинуть здание и занять место вдали от объектов, грозящих обвалом

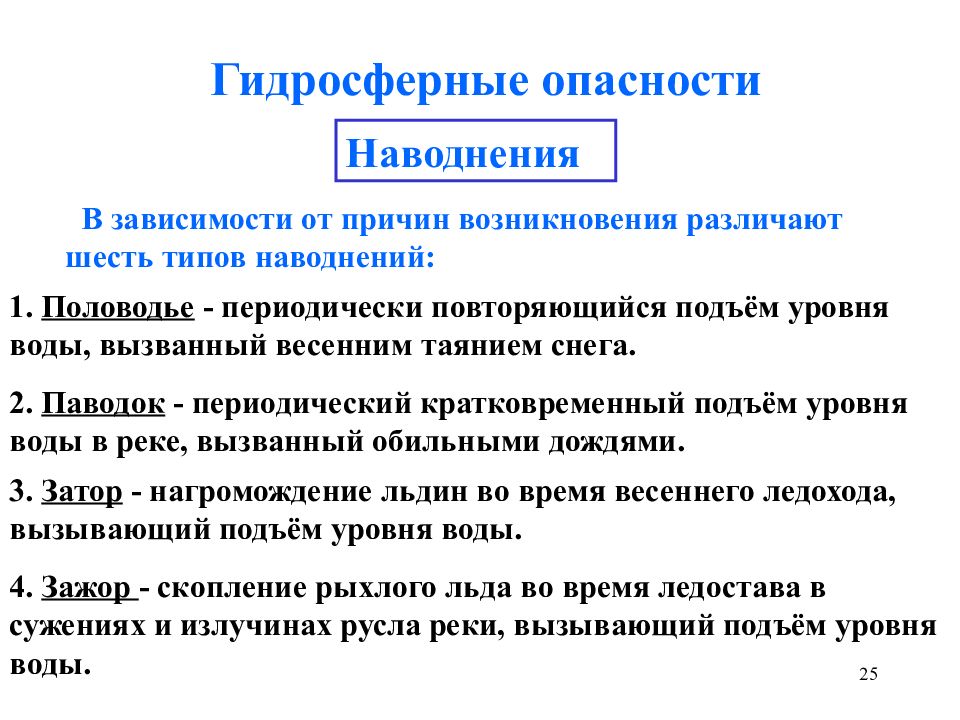

25 Гидросферные опасности Наводнения В зависимости от причин возникновения различают шесть типов наводнений: 1. Половодье - периодически повторяющийся подъём уровня воды, вызванный весенним таянием снега. 2. Паводок - периодический кратковременный подъём уровня воды в реке, вызванный обильными дождями. 3. Затор - нагромождение льдин во время весеннего ледохода, вызывающий подъём уровня воды. 4. Зажор - скопление рыхлого льда во время ледостава в сужениях и излучинах русла реки, вызывающий подъём уровня воды.
26 Типы наводнений (продолжение) 5. Ветровой нагон - подъём уровня воды, вызванный воздействием ветра на водную поверхность, обычно происходящий в морских руслах крупных рек. 6. Наводнения при прорывах плотин - это значительный подъём уровня воды, вызванный разрушением плотины или дамбы, а также в горных районах при оползнях, обвалах, движении ледников. Основной поражающий фактор наводнения - поток воды, высоких уровней, а при прорывах плотин и дамб - значительные скорости течения. Вторичные поражающие факторы - пожары, оползни, обвалы, обрушение зданий и сооружений, заражение природной среды ядовитыми веществами, загрязнение питьевой воды.

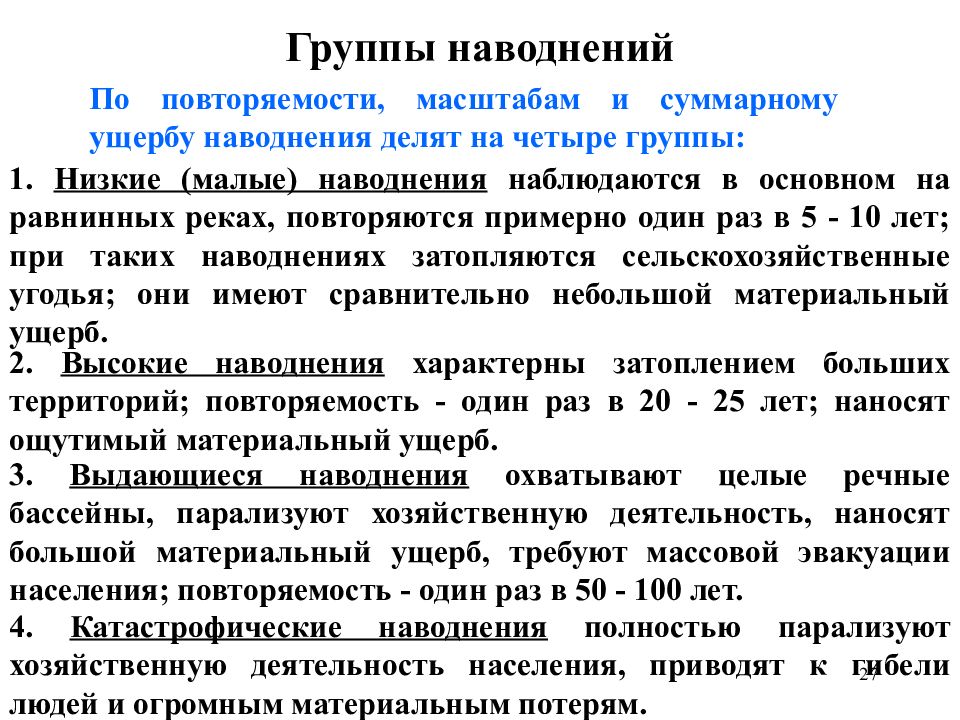

27 Группы наводнений По повторяемости, масштабам и суммарному ущербу наводнения делят на четыре группы: 1. Низкие (малые) наводнения наблюдаются в основном на равнинных реках, повторяются примерно один раз в 5 - 10 лет; при таких наводнениях затопляются сельскохозяйственные угодья; они имеют сравнительно небольшой материальный ущерб. 2. Высокие наводнения характерны затоплением больших территорий; повторяемость - один раз в 20 - 25 лет; наносят ощутимый материальный ущерб. 3. Выдающиеся наводнения охватывают целые речные бассейны, парализуют хозяйственную деятельность, наносят большой материальный ущерб, требуют массовой эвакуации населения; повторяемость - один раз в 50 - 100 лет. 4. Катастрофические наводнения полностью парализуют хозяйственную деятельность населения, приводят к гибели людей и огромным материальным потерям.

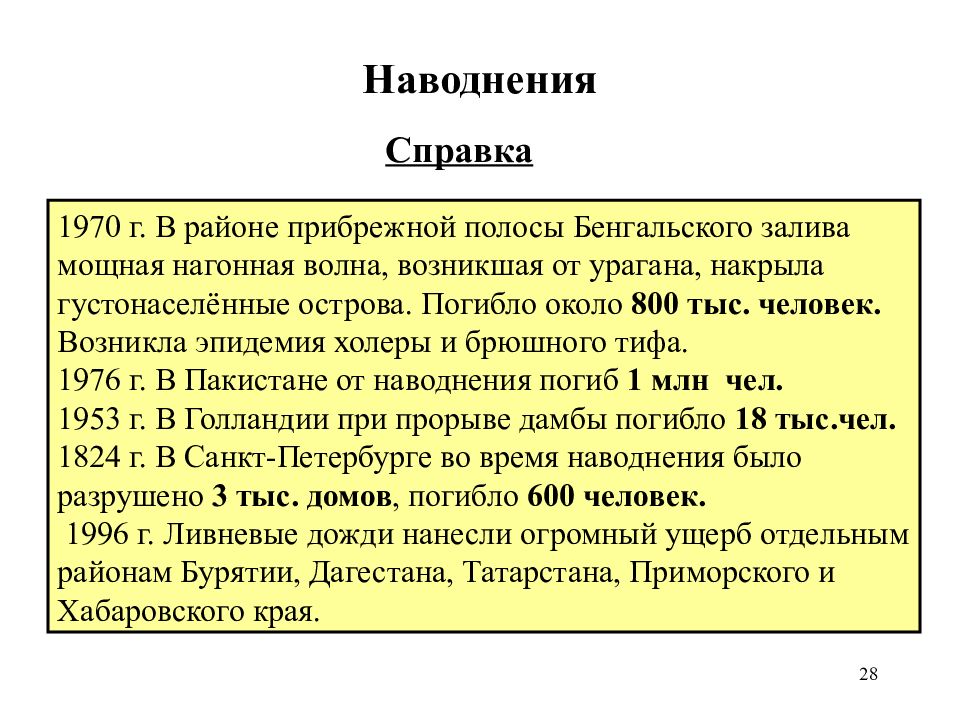

28 Наводнения Справка 1970 г. В районе прибрежной полосы Бенгальского залива мощная нагонная волна, возникшая от урагана, накрыла густонаселённые острова. Погибло около 800 тыс. человек. Возникла эпидемия холеры и брюшного тифа. 1976 г. В Пакистане от наводнения погиб 1 млн чел. 1953 г. В Голландии при прорыве дамбы погибло 18 тыс.чел. 1824 г. В Санкт-Петербурге во время наводнения было разрушено 3 тыс. домов, погибло 600 человек. 1996 г. Ливневые дожди нанесли огромный ущерб отдельным районам Бурятии, Дагестана, Татарстана, Приморского и Хабаровского края.

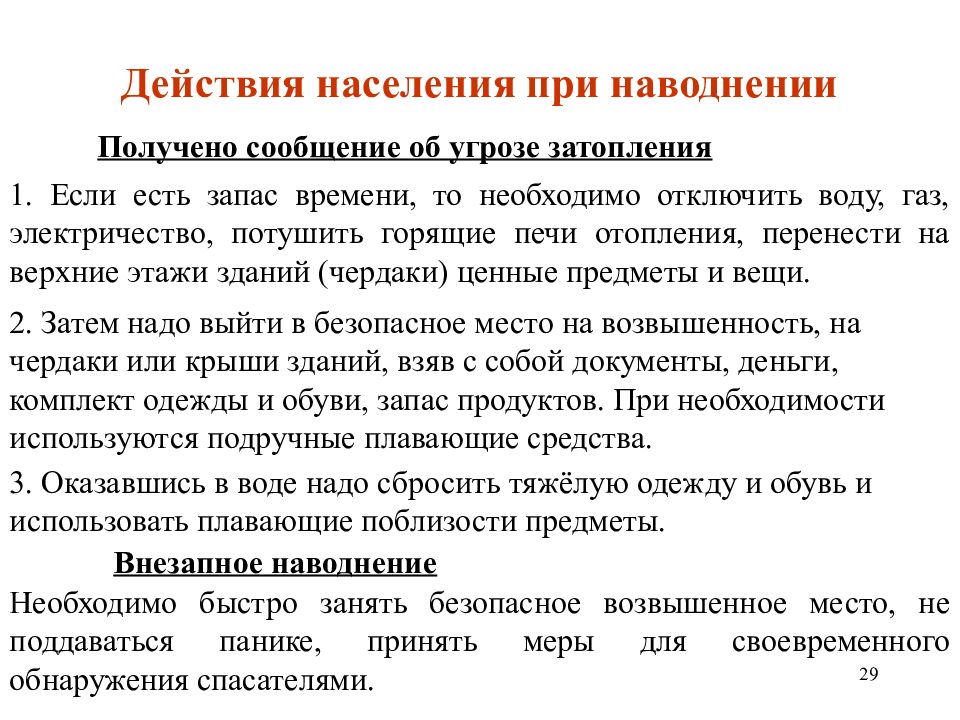

29 Действия населения при наводнении Получено сообщение об угрозе затопления 1. Если есть запас времени, то необходимо отключить воду, газ, электричество, потушить горящие печи отопления, перенести на верхние этажи зданий (чердаки) ценные предметы и вещи. 2. Затем надо выйти в безопасное место на возвышенность, на чердаки или крыши зданий, взяв с собой документы, деньги, комплект одежды и обуви, запас продуктов. При необходимости используются подручные плавающие средства. 3. Оказавшись в воде надо сбросить тяжёлую одежду и обувь и использовать плавающие поблизости предметы. Внезапное наводнение Необходимо быстро занять безопасное возвышенное место, не поддаваться панике, принять меры для своевременного обнаружения спасателями.
30 При наводнении надо принять меры к спасению имущества т.е. перенести его на возвышенное место, а самим занять верхние этажи зданий или чердаки.

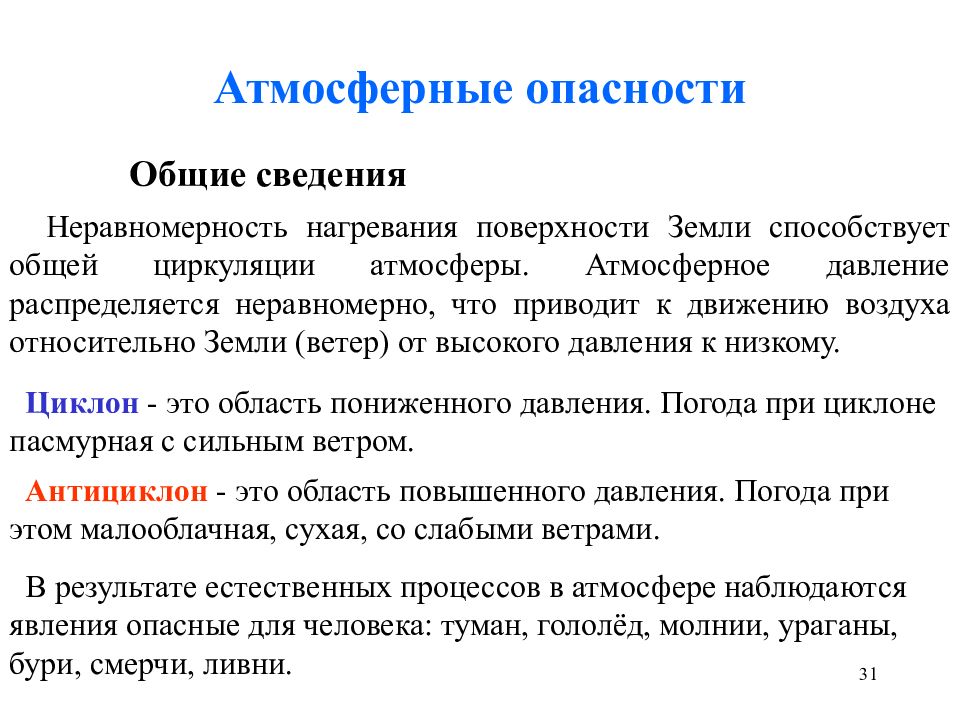

31 Атмосферные опасности Общие сведения Неравномерность нагревания поверхности Земли способствует общей циркуляции атмосферы. Атмосферное давление распределяется неравномерно, что приводит к движению воздуха относительно Земли (ветер) от высокого давления к низкому. Циклон - это область пониженного давления. Погода при циклоне пасмурная с сильным ветром. Антициклон - это область повышенного давления. Погода при этом малооблачная, сухая, со слабыми ветрами. В результате естественных процессов в атмосфере наблюдаются явления опасные для человека: туман, гололёд, молнии, ураганы, бури, смерчи, ливни.
32 Характеристика ветровых опасностей Буря - ветер, скорость которого составляет 20 - 30 м/с или 70 - 105 км/ч. Буря может наблюдаться при прохождении циклона или смерча. Различают беспыльные, песчаные и снежные бури. На море бурю называют штормом. Ураган возникает, когда скорость ветра превышает 32 м/с (115 км/ч), обладает большой кинетической энергией: ломает деревья, переворачивает автомобили, разрушает строения. Скоростной напор урагана обладает метательным действием. Смерч - атмосферный вихрь, возникающий в грозовом облаке и распространяющийся в виде рукава или хобота до высоты 1500 м. Воздух вращается, и одновременно поднимаясь, втягивает пыль, воду, предметы, бросает их вверх и переносит на большие расстояния. Разрушение строений происходит вследствие резких перепадов давлений.
33 Типичная хоботообразная мощная воронка смерча, ещё не коснувшаяся земли Небраска, 1930 г.

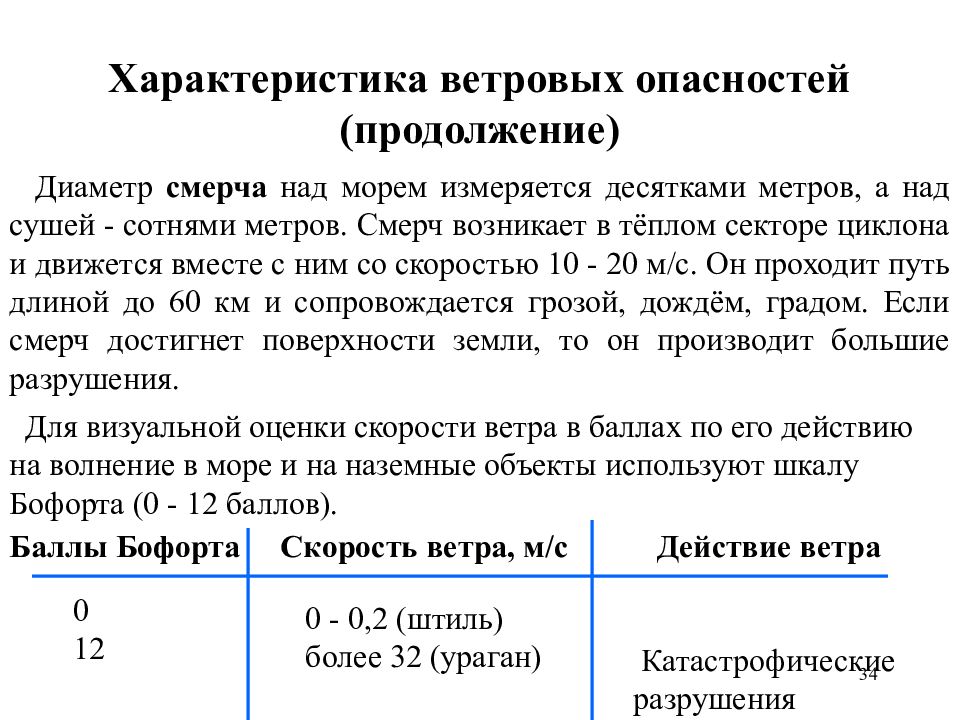

34 Характеристика ветровых опасностей (продолжение) Диаметр смерча над морем измеряется десятками метров, а над сушей - сотнями метров. Смерч возникает в тёплом секторе циклона и движется вместе с ним со скоростью 10 - 20 м/с. Он проходит путь длиной до 60 км и сопровождается грозой, дождём, градом. Если смерч достигнет поверхности земли, то он производит большие разрушения. Для визуальной оценки скорости ветра в баллах по его действию на волнение в море и на наземные объекты используют шкалу Бофорта (0 - 12 баллов). Баллы Бофорта Скорость ветра, м/с Действие ветра 0 12 0 - 0,2 (штиль) более 32 (ураган) Катастрофические разрушения

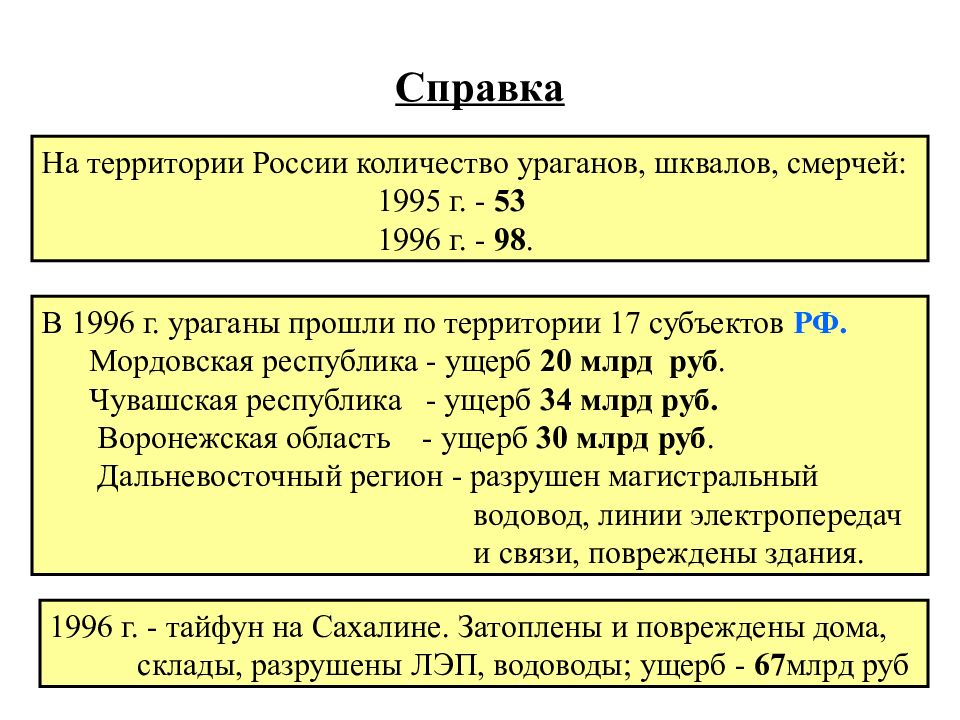

35 Справка На территории России количество ураганов, шквалов, смерчей: 1995 г. - 53 1996 г. - 98. В 1996 г. ураганы прошли по территории 17 субъектов РФ. Мордовская республика - ущерб 20 млрд руб. Чувашская республика - ущерб 34 млрд руб. Воронежская область - ущерб 30 млрд руб. Дальневосточный регион - разрушен магистральный водовод, линии электропередач и связи, повреждены здания. 1996 г. - тайфун на Сахалине. Затоплены и повреждены дома, склады, разрушены ЛЭП, водоводы; ущерб - 67 млрд руб

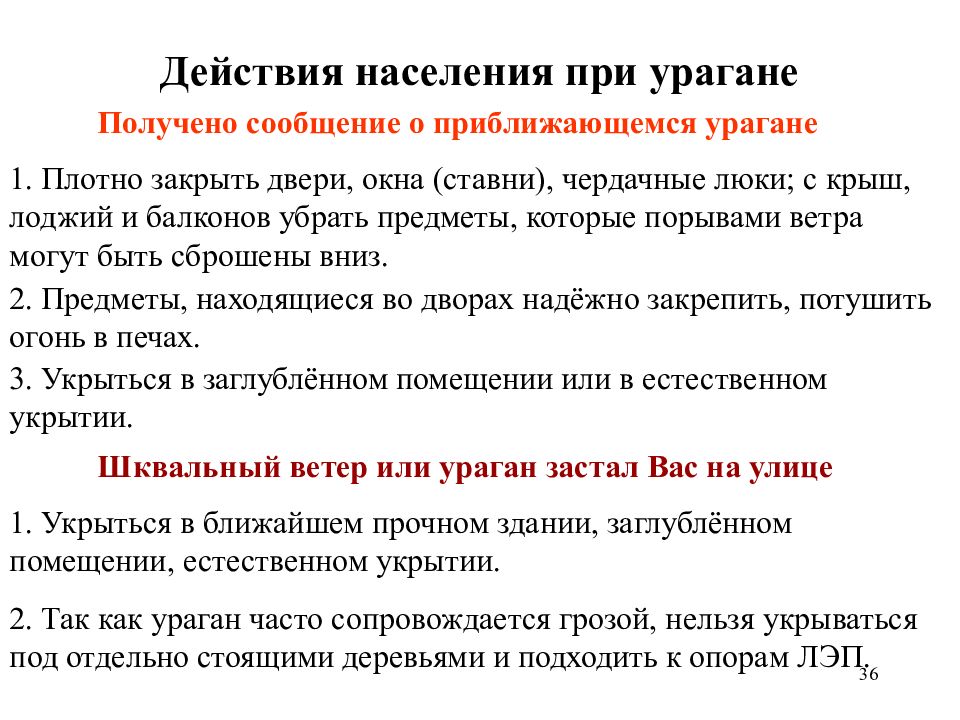

36 Действия населения при урагане Получено сообщение о приближающемся урагане 1. Плотно закрыть двери, окна (ставни), чердачные люки; с крыш, лоджий и балконов убрать предметы, которые порывами ветра могут быть сброшены вниз. 2. Предметы, находящиеся во дворах надёжно закрепить, потушить огонь в печах. 3. Укрыться в заглублённом помещении или в естественном укрытии. Шквальный ветер или ураган застал Вас на улице 1. Укрыться в ближайшем прочном здании, заглублённом помещении, естественном укрытии. 2. Так как ураган часто сопровождается грозой, нельзя укрываться под отдельно стоящими деревьями и подходить к опорам ЛЭП.
37 Рис. 64 Действия при надвигающемся урагане

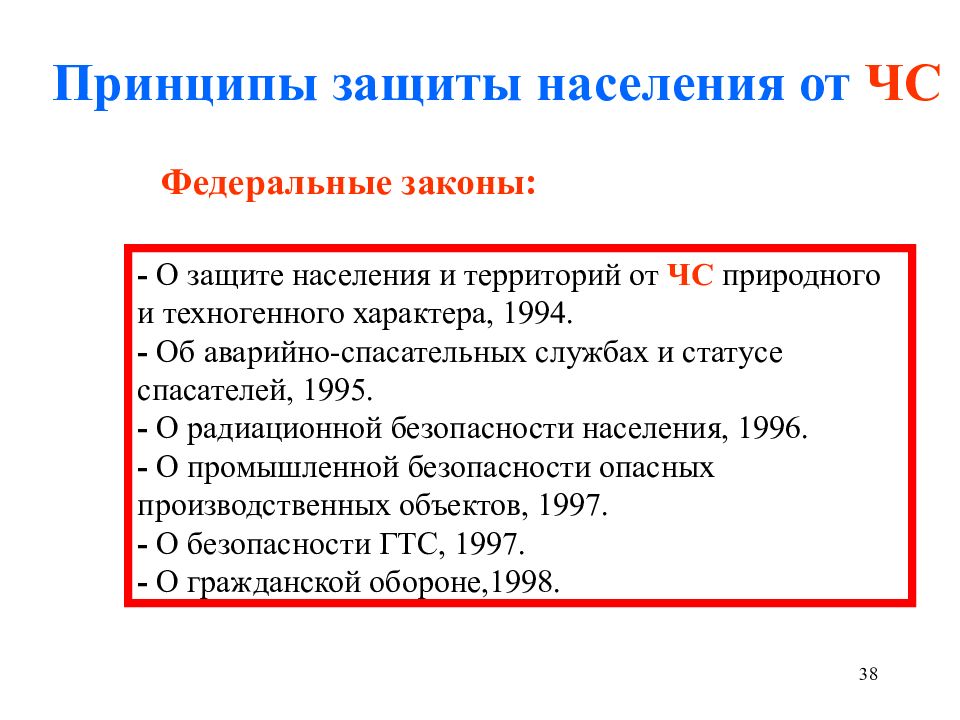

38 Принципы защиты населения от ЧС Федеральные законы: - О защите населения и территорий от ЧС природного и техногенного характера, 1994. - Об аварийно-спасательных службах и статусе спасателей, 1995. - О радиационной безопасности населения, 1996. - О промышленной безопасности опасных производственных объектов, 1997. - О безопасности ГТС, 1997. - О гражданской обороне,1998.

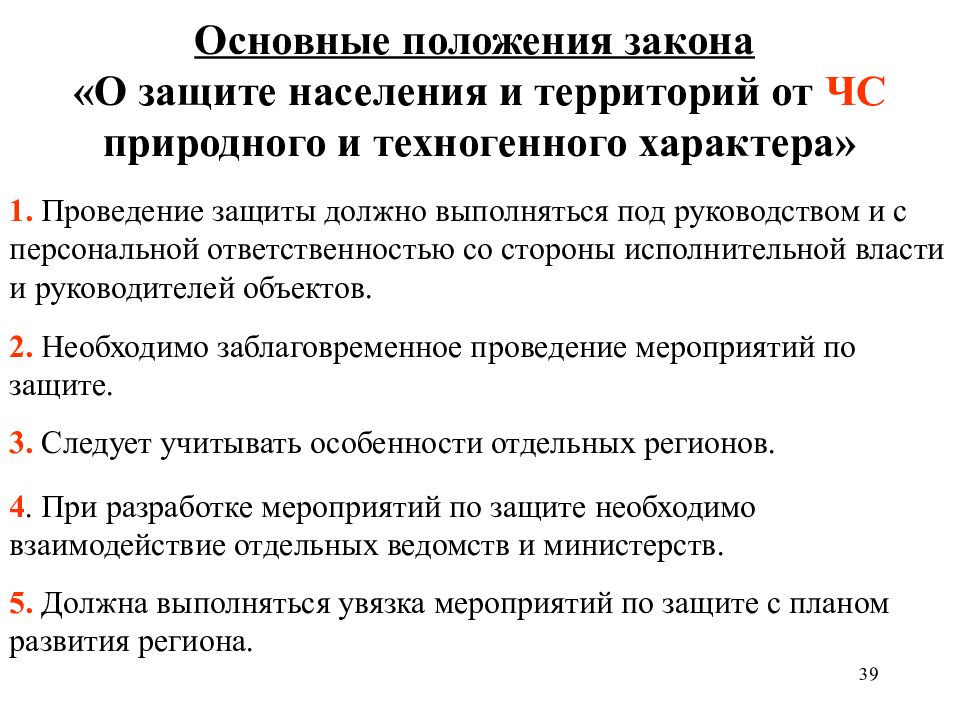

39 Основные положения закона «О защите населения и территорий от ЧС природного и техногенного характера» 1. Проведение защиты должно выполняться под руководством и с персональной ответственностью со стороны исполнительной власти и руководителей объектов. 2. Необходимо заблаговременное проведение мероприятий по защите. 3. Следует учитывать особенности отдельных регионов. 4. При разработке мероприятий по защите необходимо взаимодействие отдельных ведомств и министерств. 5. Должна выполняться увязка мероприятий по защите с планом развития региона.

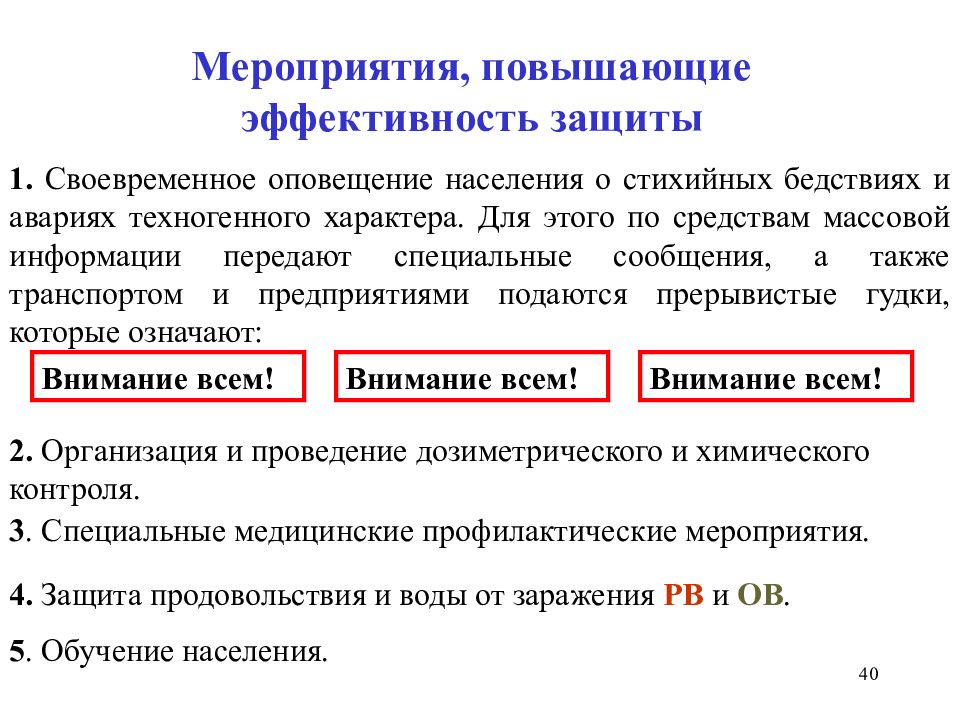

40 Мероприятия, повышающие эффективность защиты 1. Своевременное оповещение населения о стихийных бедствиях и авариях техногенного характера. Для этого по средствам массовой информации передают специальные сообщения, а также транспортом и предприятиями подаются прерывистые гудки, которые означают: Внимание всем! Внимание всем! Внимание всем! 2. Организация и проведение дозиметрического и химического контроля. 3. Специальные медицинские профилактические мероприятия. 4. Защита продовольствия и воды от заражения РВ и ОВ. 5. Обучение населения.
