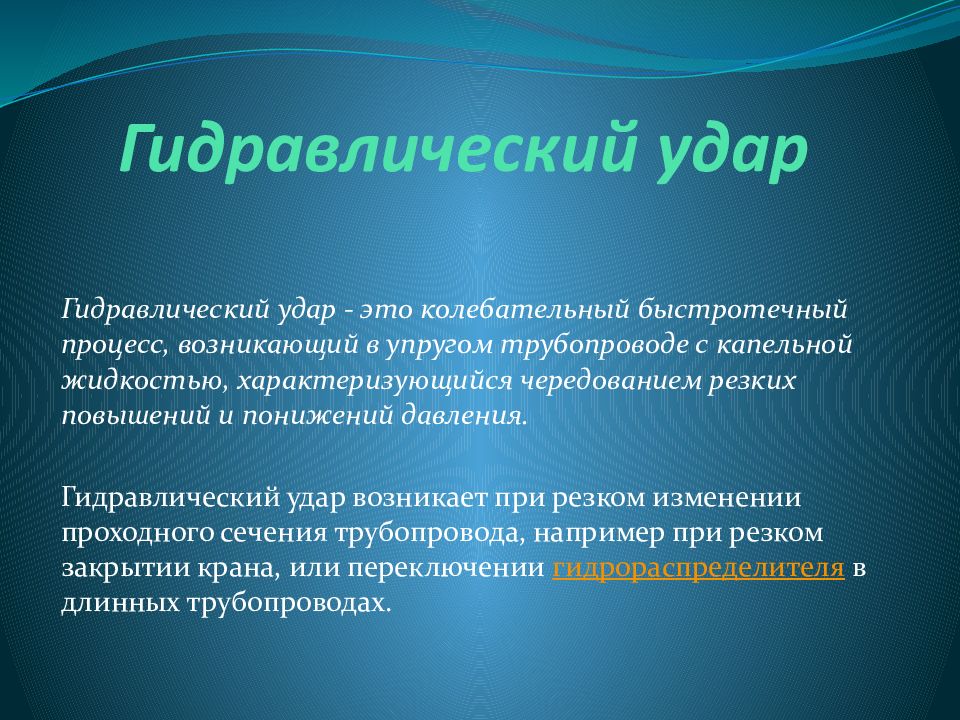

Гидравлический удар - это колебательный быстротечный процесс, возникающий в упругом трубопроводе с капельной жидкостью, характеризующийся чередованием резких повышений и понижений давления. Гидравлический удар возникает при резком изменении проходного сечения трубопровода, например при резком закрытии крана, или переключении гидрораспределителя в длинных трубопроводах.

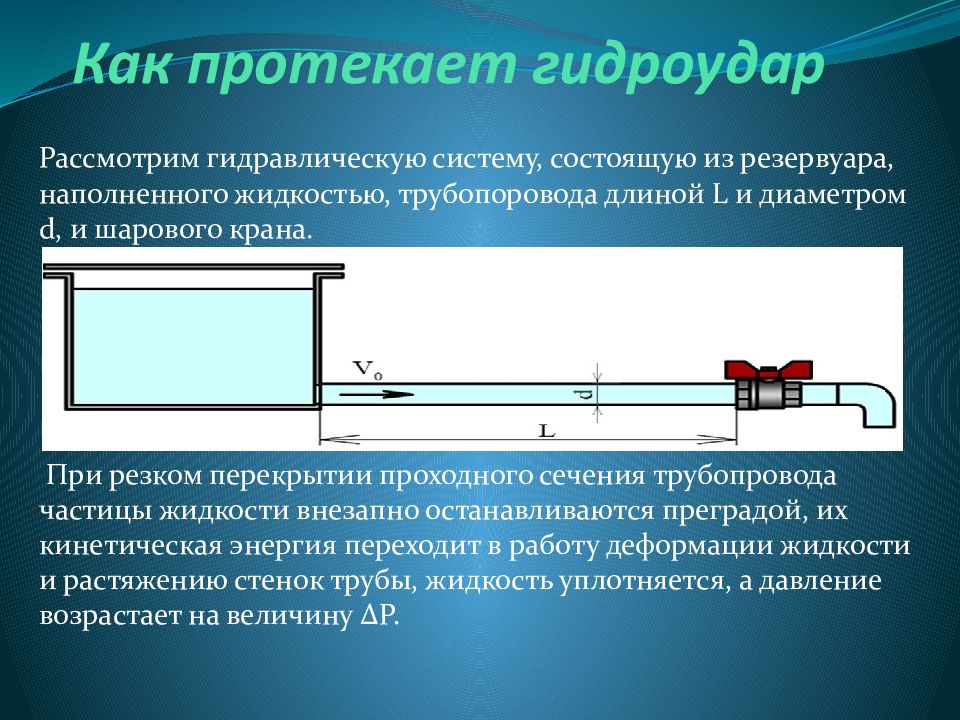

Рассмотрим гидравлическую систему, состоящую из резервуара, наполненного жидкостью, трубопоровода длиной L и диаметром d, и шарового крана. При резком перекрытии проходного сечения трубопровода частицы жидкости внезапно останавливаются преградой, их кинетическая энергия переходит в работу деформации жидкости и растяжению стенок трубы, жидкость уплотняется, а давление возрастает на величину ΔP.

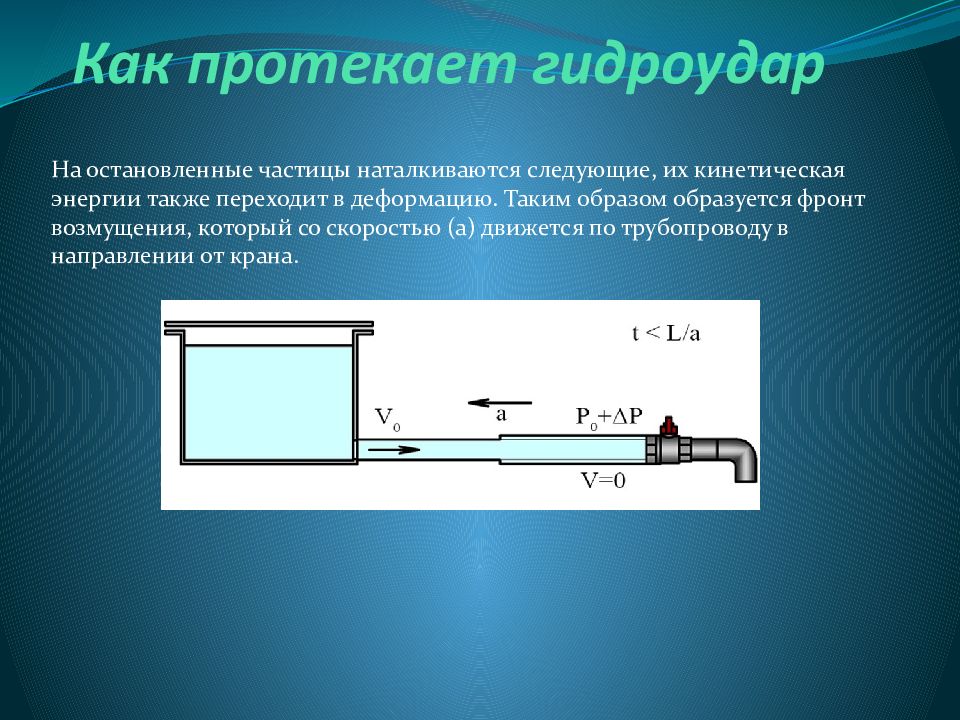

На остановленные частицы наталкиваются следующие, их кинетическая энергии также переходит в деформацию. Таким образом образуется фронт возмущения, который со скоростью (a) движется по трубопроводу в направлении от крана.

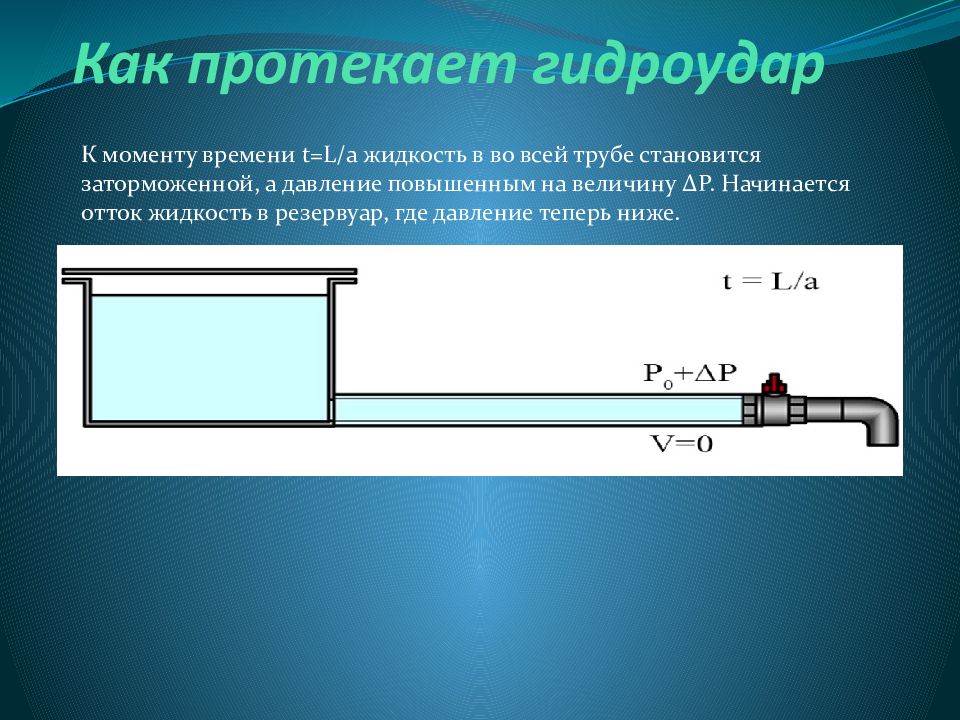

К моменту времени t=L/a жидкость в во всей трубе становится заторможенной, а давление повышенным на величину ΔP. Начинается отток жидкость в резервуар, где давление теперь ниже.
