Страницы из каталога 1889 года. В конце XIX века американская компания Brown, Davis & Co впервые предложила сорочку с пуговицами по всей длине. С тех пор мы и имеем современную мужскую сорочку.

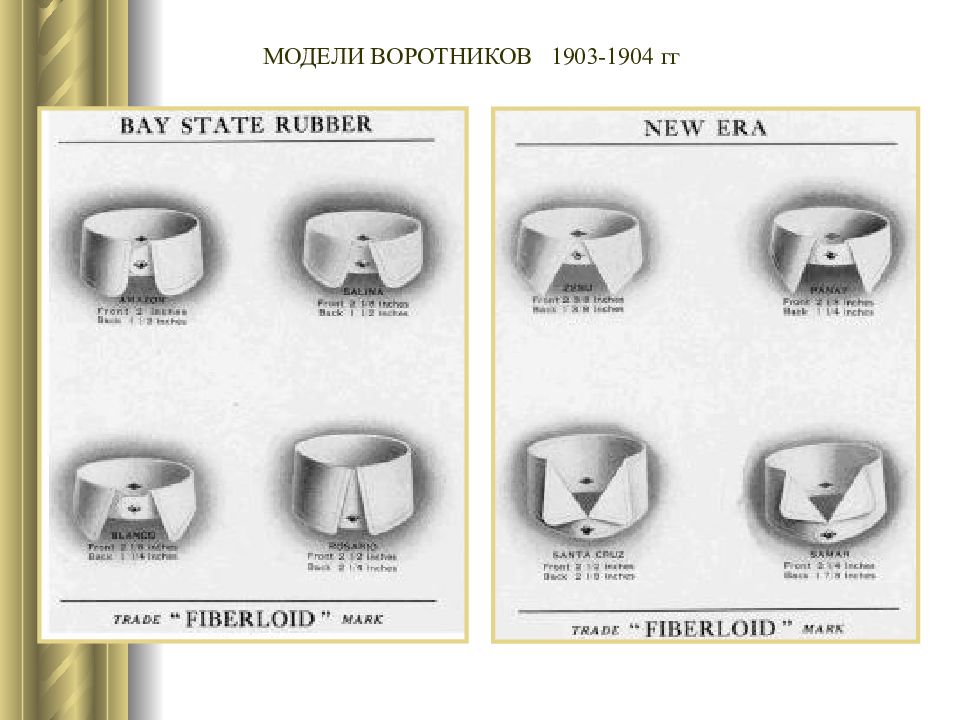

МОДЕЛИ ВОРОТНИКОВ 1903-1904 гг
Костюмы для повседневного использования Костюмы, которые можно отнести к стилю «бизнес-кежуал».
СОРОЧКИ ЛАГЕРФЕЛЬДА

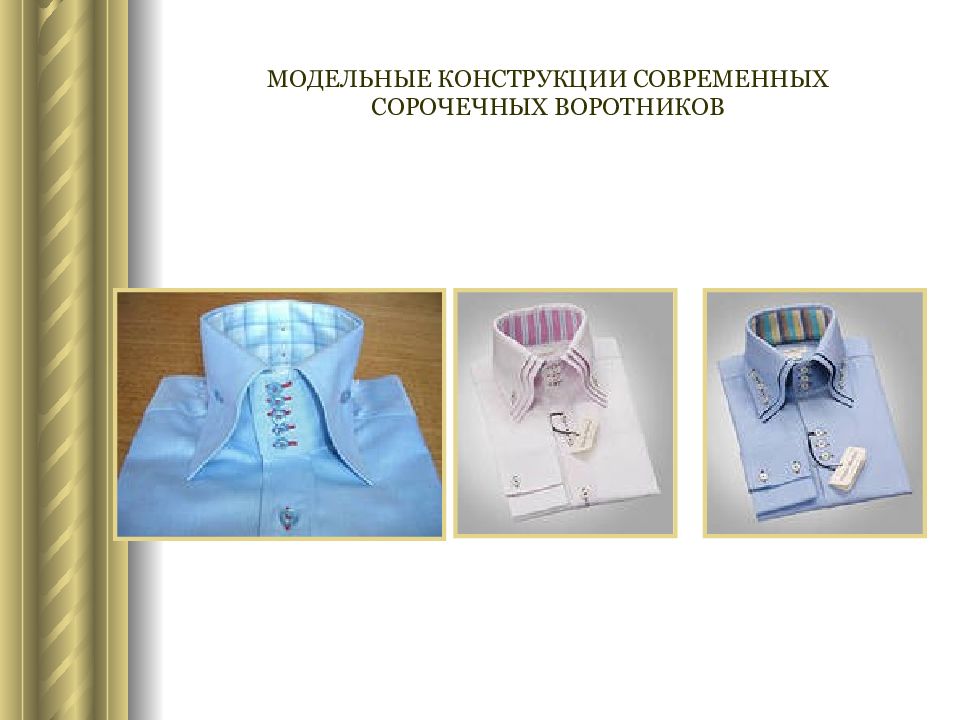

МОДЕЛЬНЫЕ КОНСТРУКЦИИ СОВРЕМЕННЫХ СОРОЧЕЧНЫХ ВОРОТНИКОВ

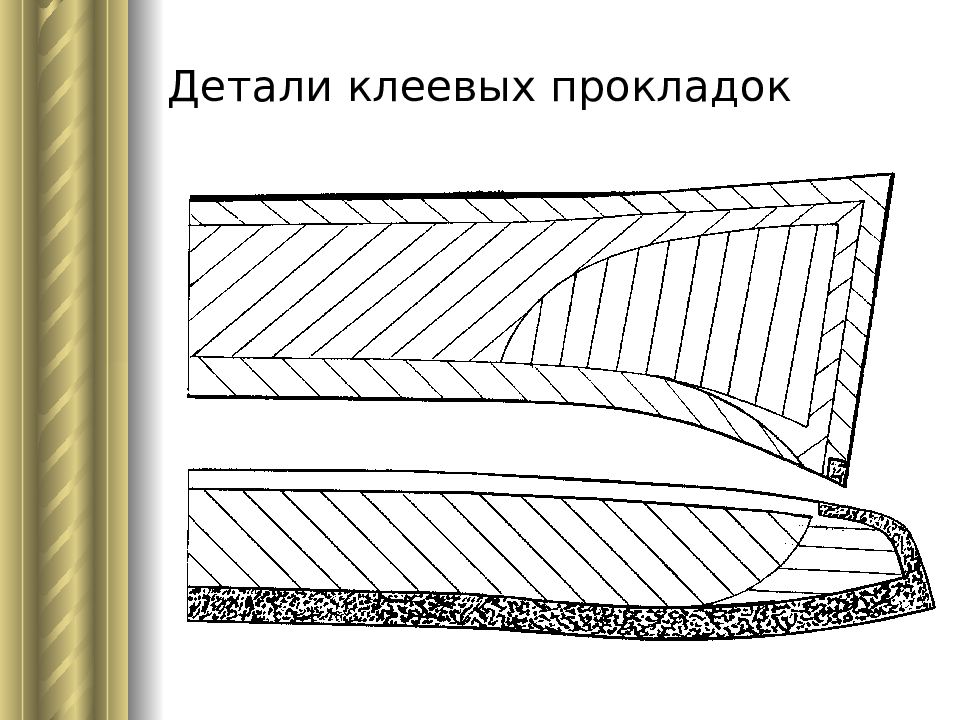

1. По числу деталей из основного материала используют: - стойки конические (воротник мандарин) – 2 детали, - цельнокроеные (стойка и отлет как одна деталь) – 2 детали, с отрезной стойкой (стойка и отлет – разные детали) – 4 детали. 2. По внутреннему устройству : с клеевыми или неклеевыми прокладками (однослойными и многослойными), с косточками в углах воротника, съемные или втачные. 3. В зависимости от назначения : более формальные, casual От конструктивного устройства зависит внешний вид сорочек. Исходными данными для проектирования являются: Вид воротника Степень прилегания стойки к шее Угол между концами отлета Длина концов отлета

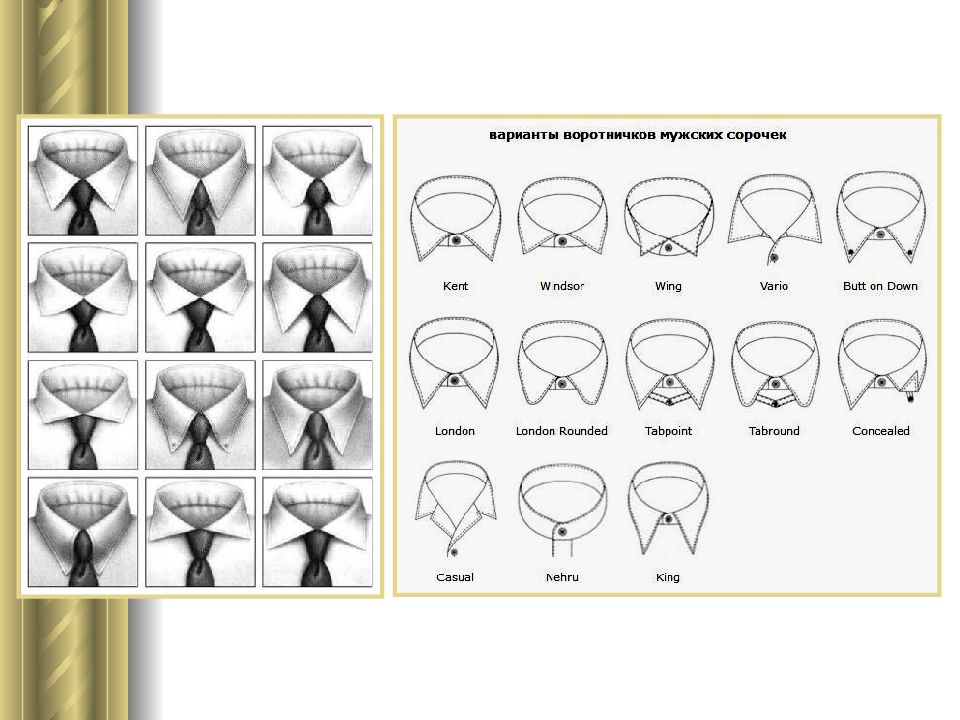

Все разнообразие форм воротников основывается в основном на следующих параметрах: высота стойки, длина концов воротника, угол «разлета».
Классический воротник - отложной воротник с заостренными концами, направленными чуть в стороны. Его размер и форма немного варьируются. Но при этом сохраняется классическая линия. В Европе такие воротнички чаще всего называют традиционными (Traditional), распространенными (Spread Collar)), воротничками с острыми уголками (Point Collar), или просто прямыми (Straight Point Collar). Классический воротник – беспроигрышный вариант для любого официального мероприятия. Здесь, уместны и галстук и бабочка
Еще один классический воротник с более широкими и расставленными углами у нас иногда называют итальянским – (в Европе – «европейским» Euro Style Collar, а иногда просто широким воротником – Wide Collar). В принципе, все это классика, к которой естественно идет галстук, также не исключена и бабочка.

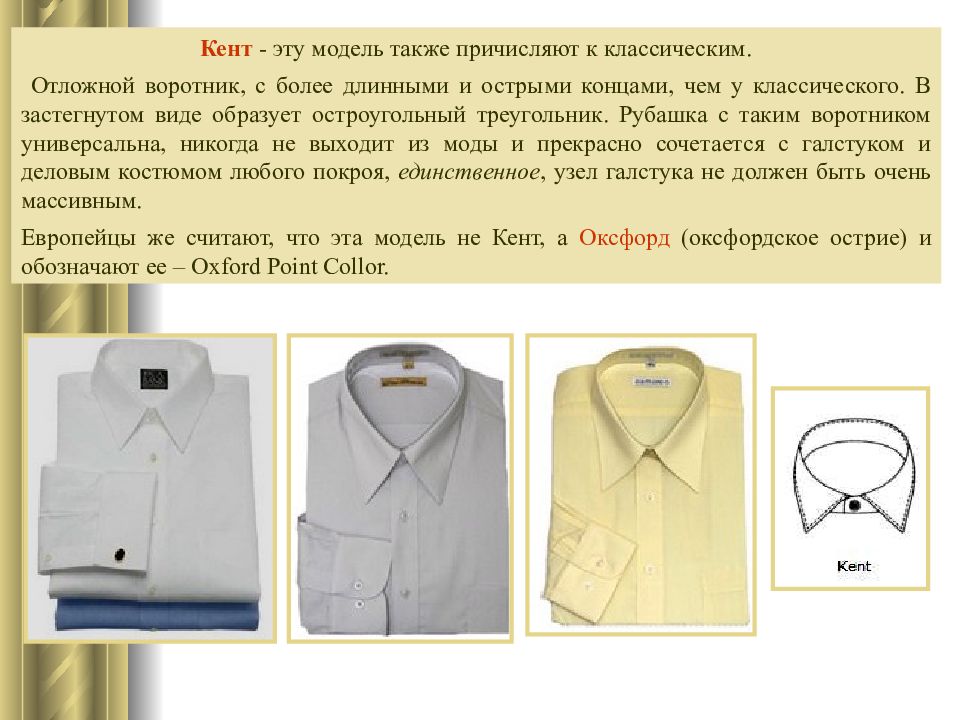

Кент - эту модель также причисляют к классическим. Отложной воротник, с более длинными и острыми концами, чем у классического. В застегнутом виде образует остроугольный треугольник. Рубашка с таким воротником универсальна, никогда не выходит из моды и прекрасно сочетается с галстуком и деловым костюмом любого покроя, единственное, узел галстука не должен быть очень массивным. Европейцы же считают, что эта модель не Кент, а Оксфорд (оксфордское острие) и обозначают ее – Oxford Point Collor.
Французский воротник (он же «акула »), - отложной воротник с концами различной формы (острыми, срезанными, закругленными и т.д.) широко разведенными в стороны. В застегнутом виде образует тупоугольный треугольник, а иногда, почти прямую линию. Галстук к такому воротнику следует подбирать из плотной ткани, в расчете на крупный узел. Можно надеть и «бабочку». Рубашка с французским воротником хорошо сочетается с классическим деловым костюмом, но не подходит для смокинга. В Европе мнения разделились, одни производители согласны, что это French Collor, другие классифицируют его, как Euro Style. «Акулий» воротник якобы был придуман (скорее всего, не без помощи портных) герцогом Кентским. В начале 1920-х годов он был настолько популярен, что казалось, что все мужчины в районе лондонского сити одеты в рубашки с таким воротником.
Воротник «Таб » - отложной воротник, концы которого очень плотно прилегают к стойке. Раньше, для плотного прилегания, края такого воротничка скрепляли специальной перемычкой, подтягивающей их друг к другу и скрытой под узлом галстука. Сейчас это не обязательно, так как новые технологии позволяют воротничку плотно прилегать к стойке без всяких ухищрений. Такой воротник нередок для стиля Casual. Обозначение «Таб» (Tab Collar) принято и в Европе.
Воротник «Варио» (варно) - бывает у сорочки, верхнюю пуговицу которой вполне можно не застегивать. У него широкие отложные края, концы которых довольно сильно расходятся в стороны. Иногда они не острые, а срезанные, такие уголки по европейским стандартам обычно именуют cutaway. В застегнутом виде у этой модели воротничка образуется дугообразная линия. Рубашка с воротником «варио» считается неофициальной формой одежды, хотя с костюмом и галстуком выглядит неплохо, просто данный вариант не для официальных и праздничных мероприятий, а вот в будни он уместен. Кроме того, сорочку с таким воротником, у которого, кстати, немало интерпретаций, можно носить с джемпером, пуловером и свободными брюками. Для европейцев эта модель либо широкий воротник (Wide Collor), либо воротник с изгибающейся линией (Curve Collor).

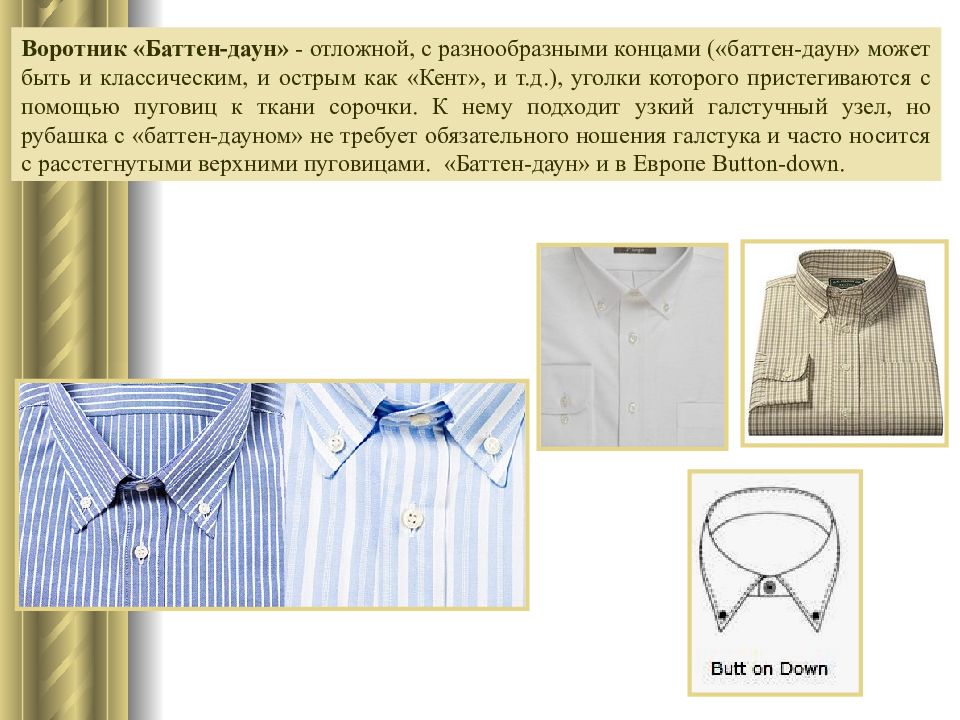

Воротник «Баттен-даун» - отложной, с разнообразными концами («баттен-даун» может быть и классическим, и острым как «Кент», и т.д.), уголки которого пристегиваются с помощью пуговиц к ткани сорочки. К нему подходит узкий галстучный узел, но рубашка с «баттен-дауном» не требует обязательного ношения галстука и часто носится с расстегнутыми верхними пуговицами. «Баттен-даун» и в Европе Button-down.
Воротник-стойка (или мандарин – напоминает китайский воротник) – полоска ткани, облегающая шею, без отложных краев, с небольшим расстоянием между краями под подбородком. Концы воротника – прямоугольные углы, четкие или округленные. Пуговицы рубашки с воротником этого фасона могут быть спрятаны под планку. Рубашку с воротником «мандарин» принято носить только с френчем. У рубашек в стиле Casual тоже бывает воротник стойка, но выглядит он несколько по иному. Международное обозначение – No Collar, т.е. просто - без воротника.

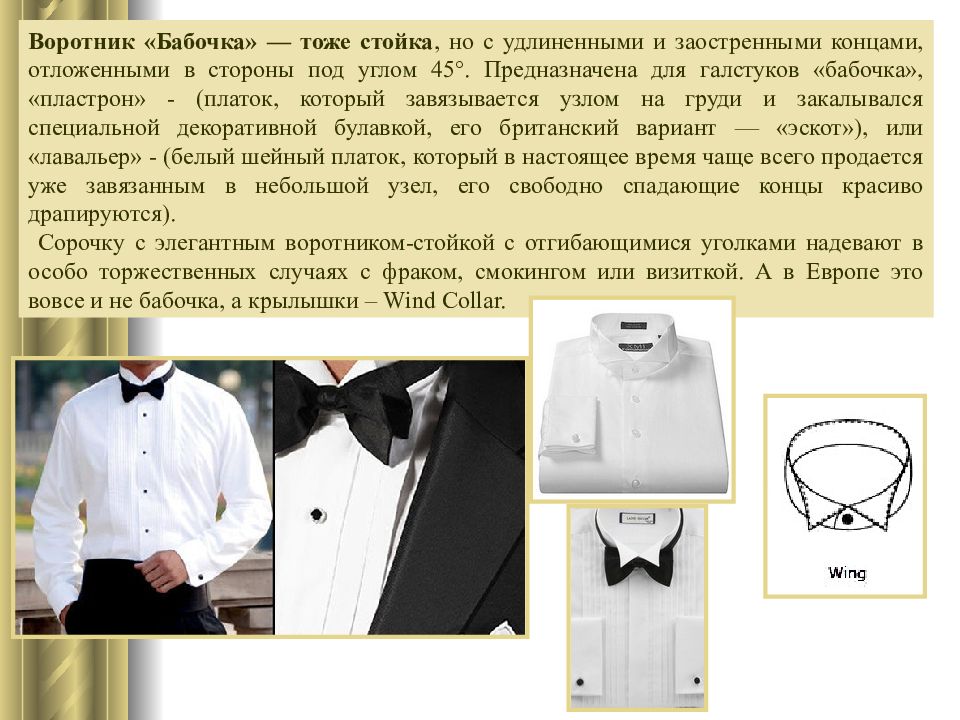

Воротник «Бабочка» — тоже стойка, но с удлиненными и заостренными концами, отложенными в стороны под углом 45°. Предназначена для галстуков «бабочка», «пластрон» - (платок, который завязывается узлом на груди и закалывался специальной декоративной булавкой, его британский вариант — «эскот»), или «лавальер» - (белый шейный платок, который в настоящее время чаще всего продается уже завязанным в небольшой узел, его свободно спадающие концы красиво драпируются). Сорочку с элегантным воротником-стойкой с отгибающимися уголками надевают в особо торжественных случаях с фраком, смокингом или визиткой. А в Европе это вовсе и не бабочка, а крылышки – Wind Collar.

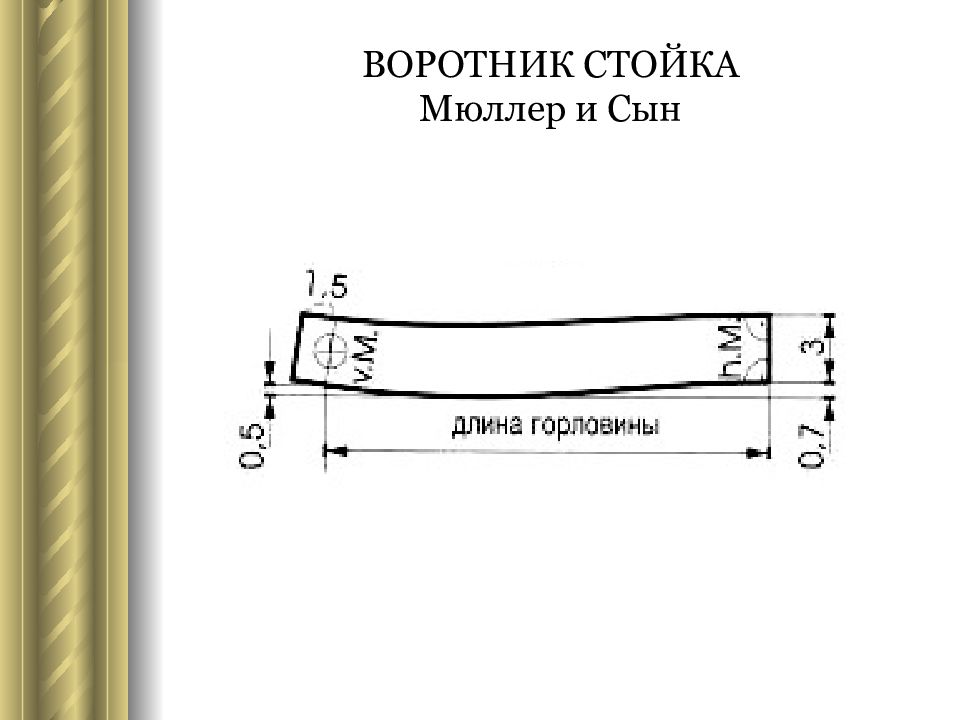

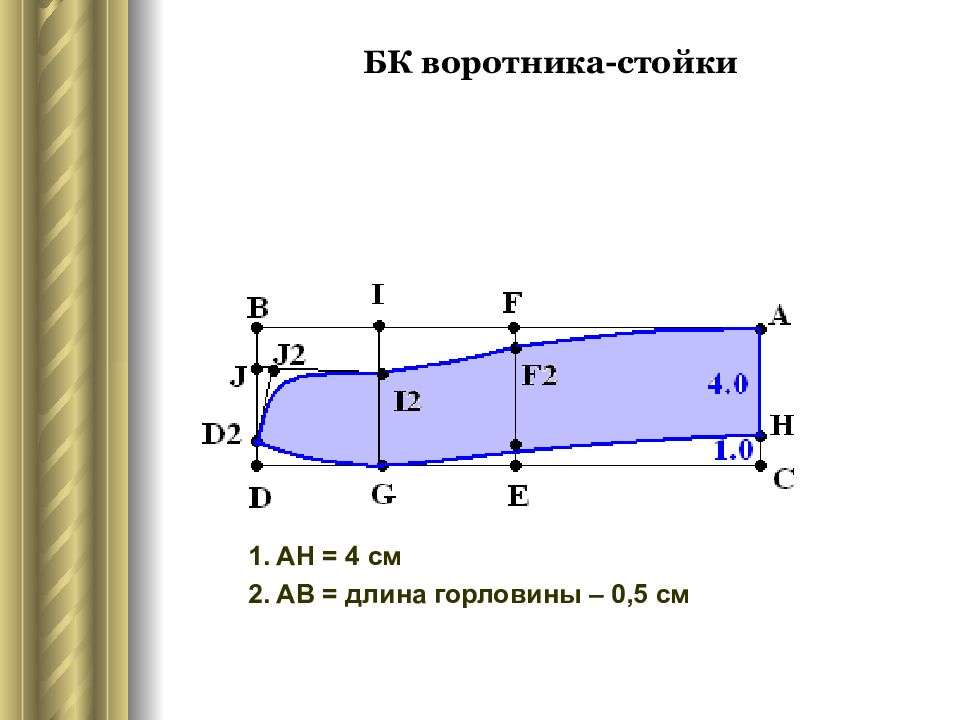

1. AH = 4 см 2. AB = длина горловины – 0,5 см

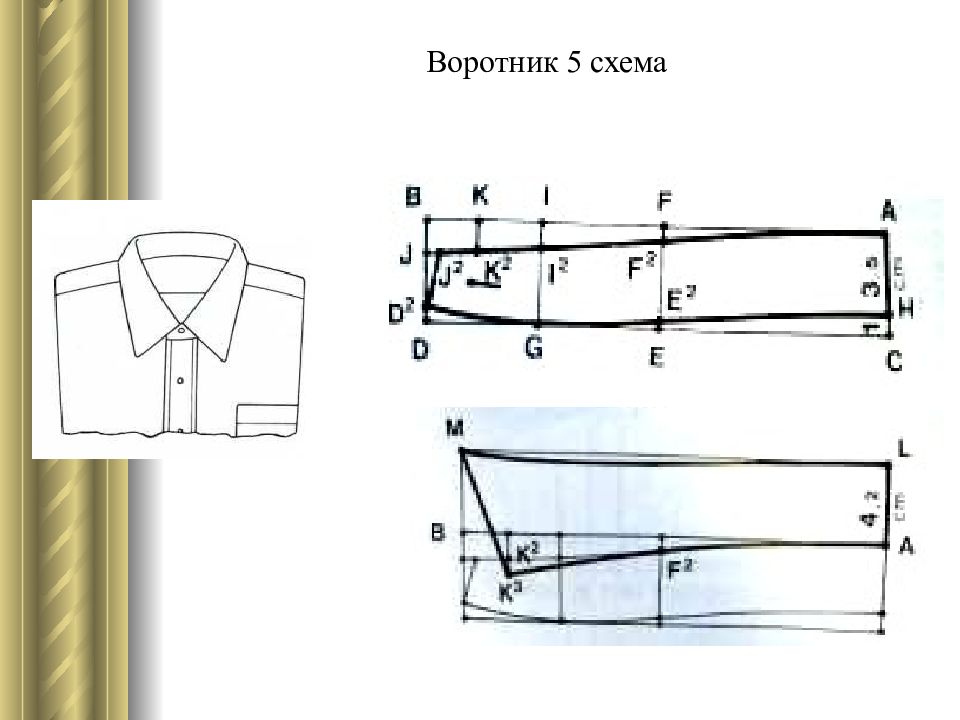

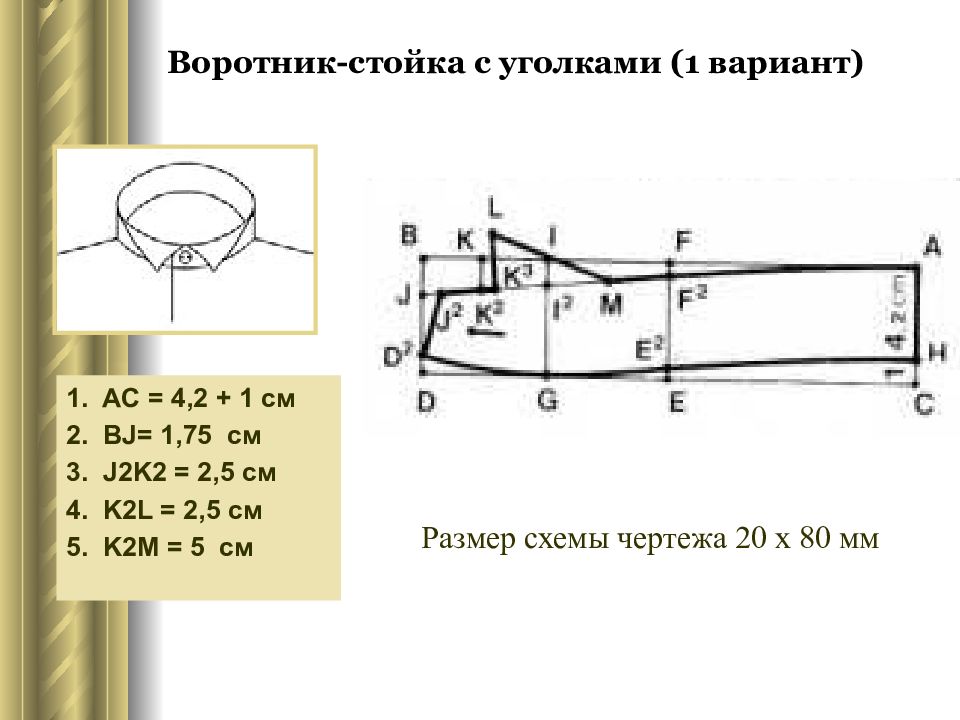

1. AC = 4,2 + 1 см 2. BJ= 1,75 см 3. J2K2 = 2,5 c м 4. K2L = 2,5 см 5. K2M = 5 см Размер схемы чертежа 20 х 80 мм
нижняя стойка верхняя стойка

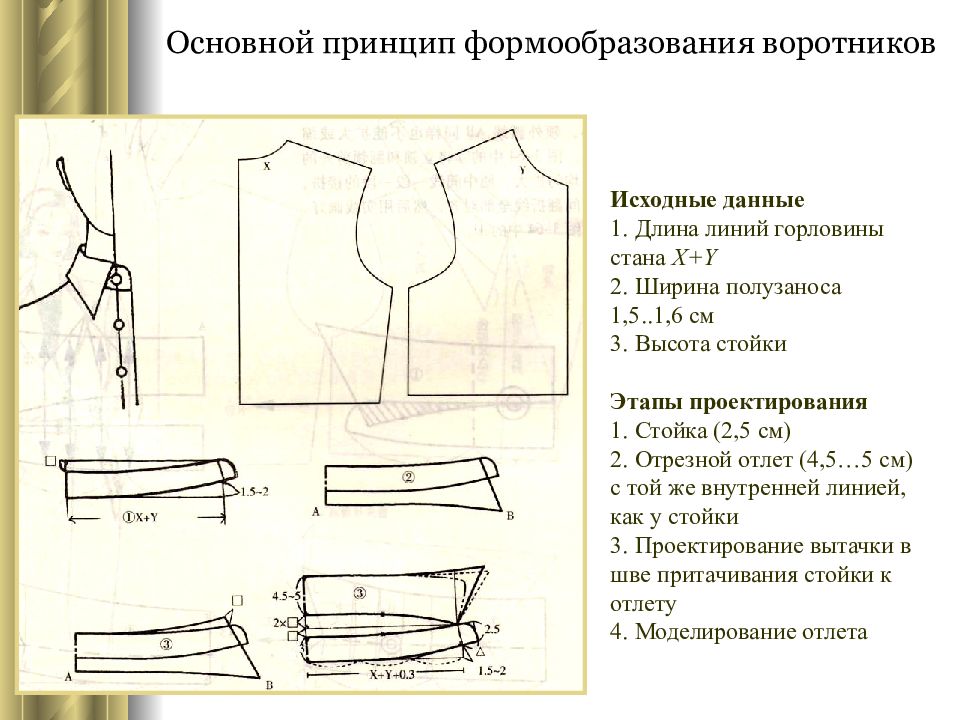

Исходные данные 1. Длина линий горловины стана Х+ Y 2. Ширина полузаноса 1,5..1,6 см 3. Высота стойки Этапы проектирования 1. Стойка (2,5 см) 2. Отрезной отлет (4,5…5 см) с той же внутренней линией, как у стойки 3. Проектирование вытачки в шве притачивания стойки к отлету 4. Моделирование отлета

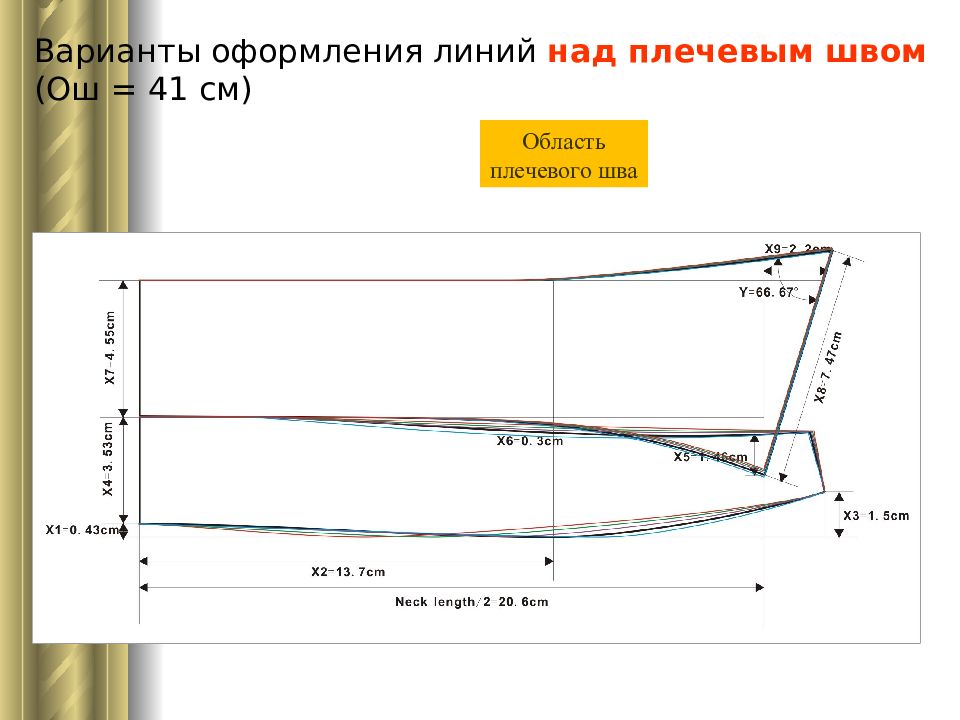

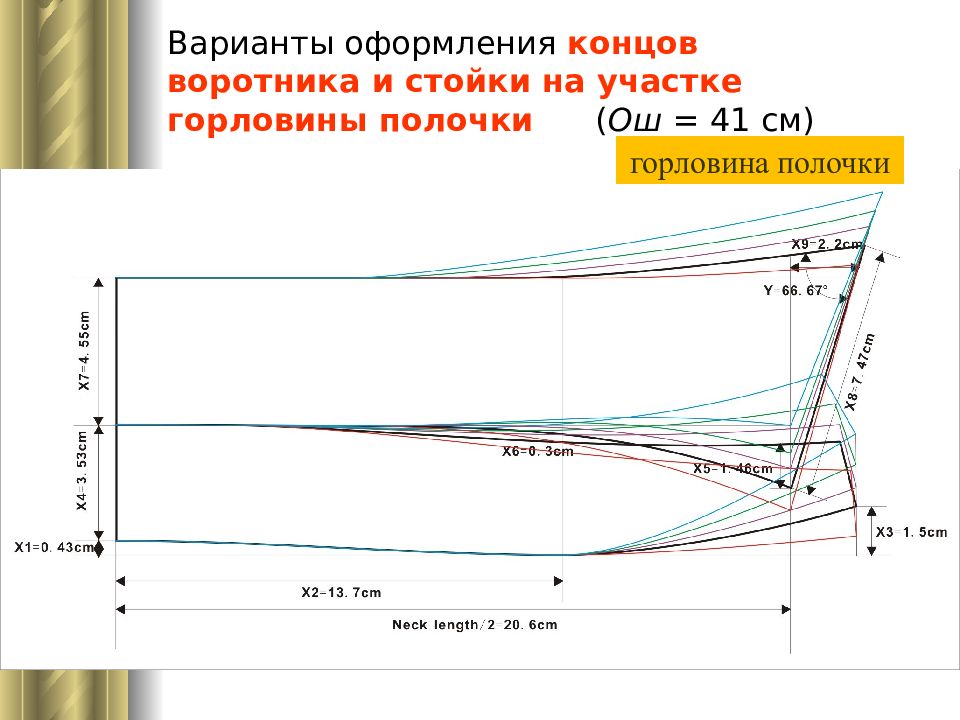

Наименование конструктивного параметра Интервал изменения Среднее значение Относящиеся к стойке 1 Прогиб линии стойки посередине Х 1, см 0…2 0,43 2 Расстояние от сгиба стойки до точки максимального изгиба нижней линии стойки Х 2, см 7…19 13,7 3 Величина подъема конца стойки Х 3, см 0,5…4,2 1,5 4 Высота стойки Х 4, см 3…5 3,53 Относящиеся к месту соединения стойки и отлета 5 Величина захода отлета на стойку Х 5, см 0…5 1,46 6 Раствор вытачки в шве притачивания стойки к отлету Х 6, см -0,4…0,9 0,3 Относящиеся к отлету 7 Ширина отлета посередине Х 7, см 4…6 4,55 8 Длина концов отлета Х 8, см 6,5…8,5 7,47 9 Увеличение длины внешнего края отлета по отношению к длине нижнего края Х 9, см -2,4..13,6 2,2 10 Угол в конце воротника У, град. 27…109 67
горловина полочки
Горловина спинки
Область плечевого шва

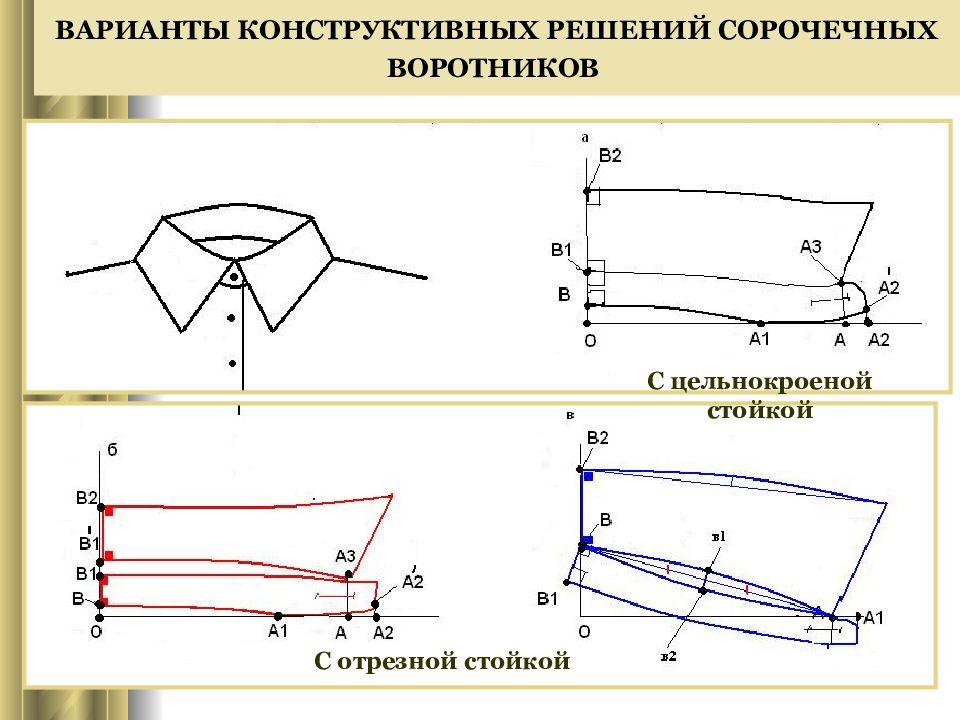

С отрезной стойкой С цельнокроеной стойкой
Построение прямой угол с вершиной в точке О; - высота подъема стойки ОВ = 0,7…. I,5 см ; - высота стойки ВВ1 = 2,5 … 3,5 см ; - вспомогательный отрезок В1В1* (для воротника с отрезной стойкой); - ширину отлета В1В2 = 3,0…4,0 см или В1*В2; • на горизонтали из точки О откладывают отрезок ОА, ОА = lгсп. + lг.п.; вспомогательные точки АА1 =1/3ОА АА2 = 1,5…2,0 см (припуск на застежку); А2А2* = 0,5 …0,7 см (вверх по перпендикуляру); линия втачивания воротника в горловину через точки О, А1, А2*. Находят положение точки А3 на расстоянии от среза втачивания воротника, равном высоте стойки; • оформляют линию перегиба стойки для цельнокроеного воротника или линии соединения отлета со стойкой для воротника с отрезной стойкой; • уголки воротников и линию отлета строят в зависимости от модели.
1. Длина воротника: Ав-А1в = Сш+Псш Псш ≈ 1 см 2. А1в-А2в = 1,6 см 3. Подъем стойки А2в-А3в = 1 см 4. Остальные параметры показаны на чертеже 5. Длину нижней линии стойки следует проверить, сравнив с суммой длин линий горловины спинки и полочки

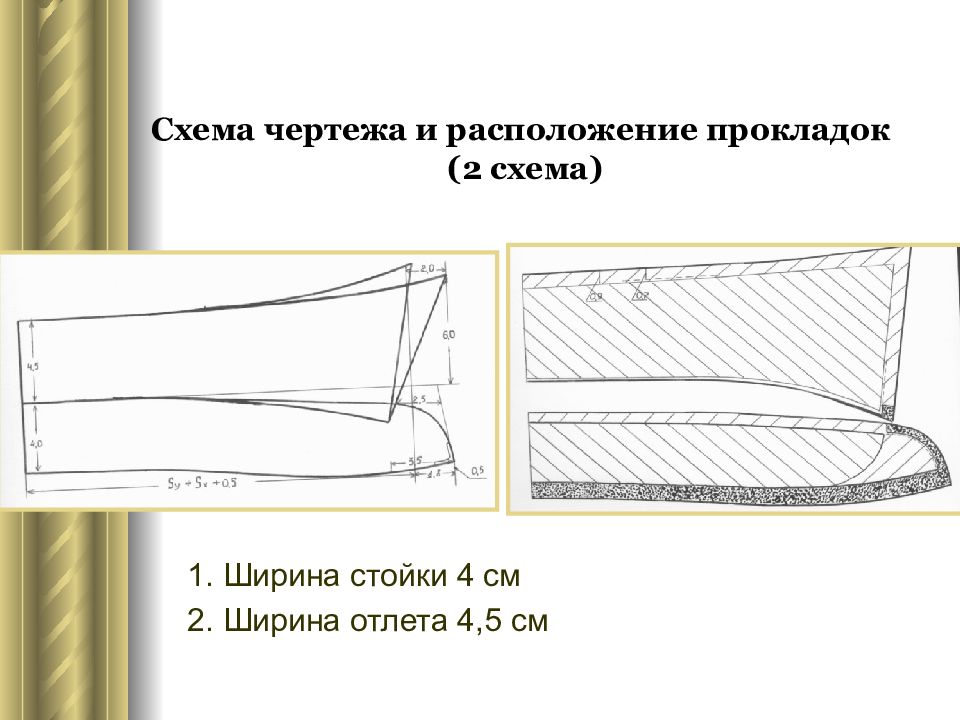

1. Ширина стойки 4 см 2. Ширина отлета 4,5 см
К3N2 = AL + 1…1,5 см СЕ = длина линии горловины спинки ED = длина линии горловины полочки + ширина полузаноса Схема чертежа 60 х 25 мм

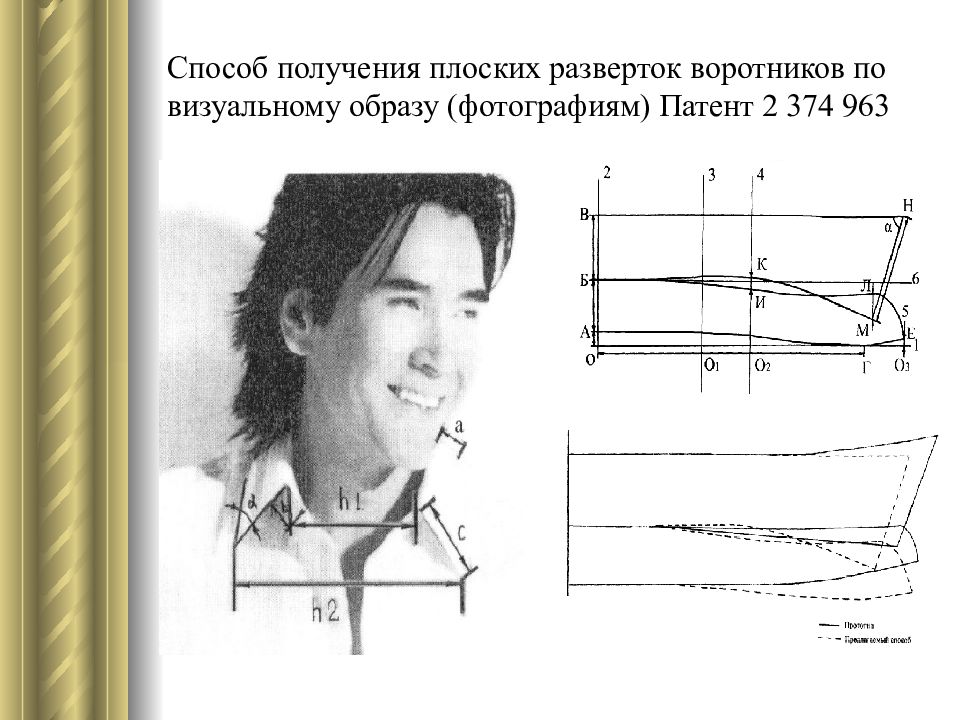

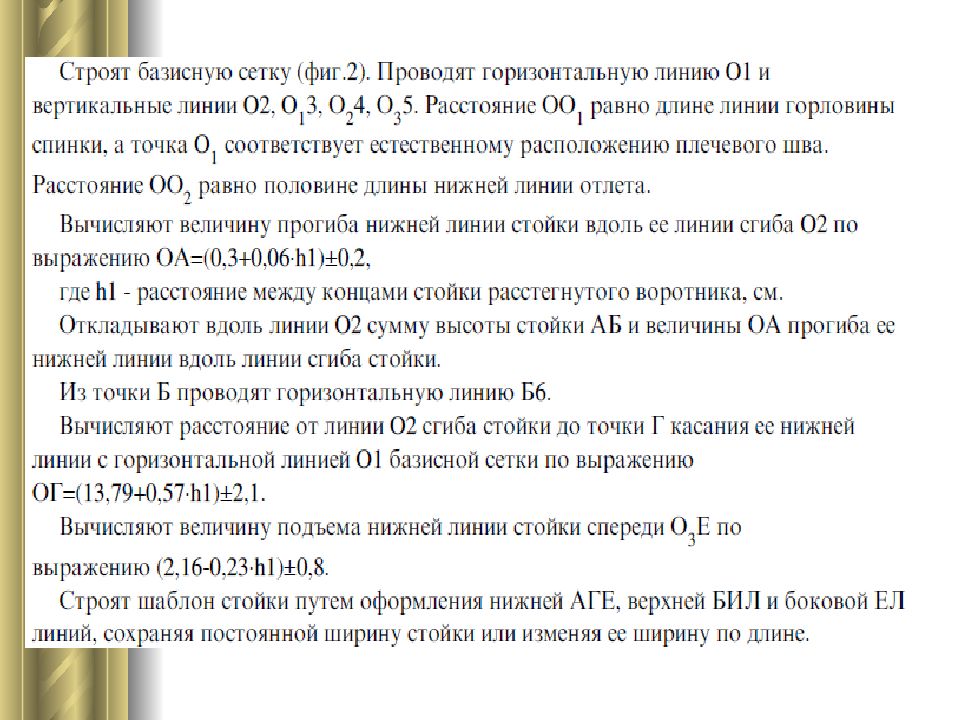

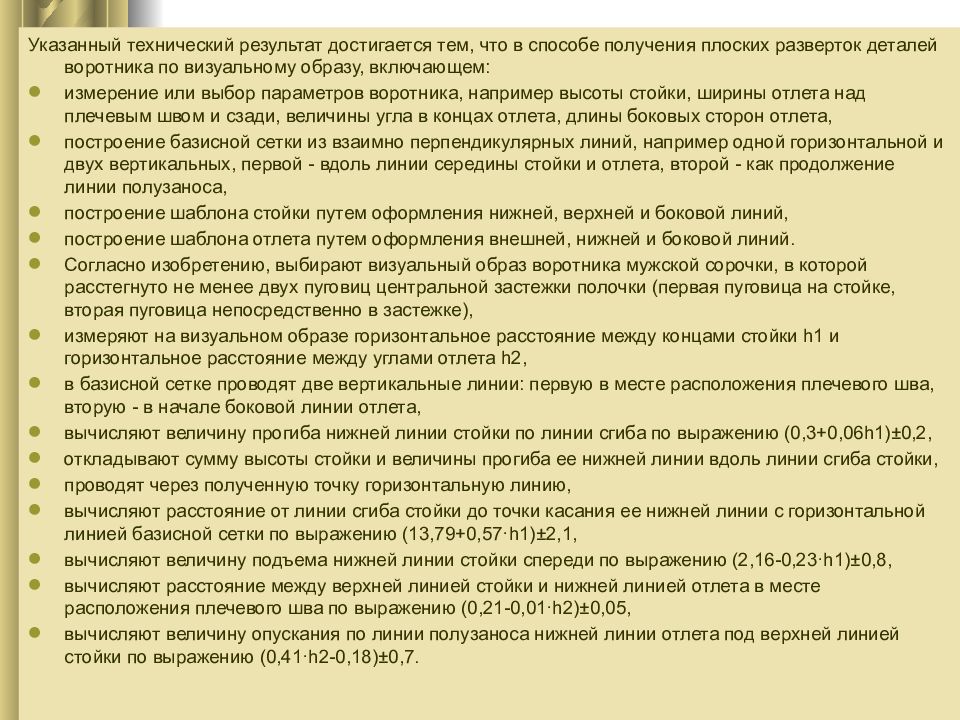

Указанный технический результат достигается тем, что в способе получения плоских разверток деталей воротника по визуальному образу, включающем: измерение или выбор параметров воротника, например высоты стойки, ширины отлета над плечевым швом и сзади, величины угла в концах отлета, длины боковых сторон отлета, построение базисной сетки из взаимно перпендикулярных линий, например одной горизонтальной и двух вертикальных, первой - вдоль линии середины стойки и отлета, второй - как продолжение линии полузаноса, построение шаблона стойки путем оформления нижней, верхней и боковой линий, построение шаблона отлета путем оформления внешней, нижней и боковой линий. Согласно изобретению, выбирают визуальный образ воротника мужской сорочки, в которой расстегнуто не менее двух пуговиц центральной застежки полочки (первая пуговица на стойке, вторая пуговица непосредственно в застежке), измеряют на визуальном образе горизонтальное расстояние между концами стойки h1 и горизонтальное расстояние между углами отлета h2, в базисной сетке проводят две вертикальные линии: первую в месте расположения плечевого шва, вторую - в начале боковой линии отлета, вычисляют величину прогиба нижней линии стойки по линии сгиба по выражению (0,3+0,06h1)±0,2, откладывают сумму высоты стойки и величины прогиба ее нижней линии вдоль линии сгиба стойки, проводят через полученную точку горизонтальную линию, вычисляют расстояние от линии сгиба стойки до точки касания ее нижней линии с горизонтальной линией базисной сетки по выражению (13,79+0,57·h1)±2,1, вычисляют величину подъема нижней линии стойки спереди по выражению (2,16-0,23·h1)±0,8, вычисляют расстояние между верхней линией стойки и нижней линией отлета в месте расположения плечевого шва по выражению (0,21-0,01·h2)±0,05, вычисляют величину опускания по линии полузаноса нижней линии отлета под верхней линией стойки по выражению (0,41·h2-0,18)±0,7.

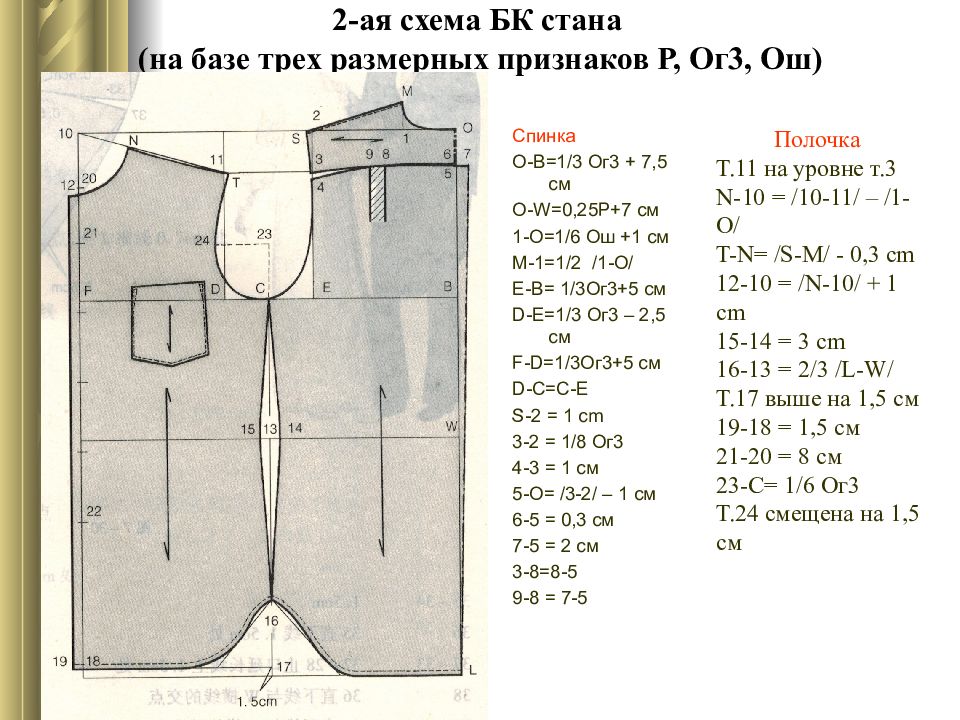

Спинка О-В=1/3 Ог3 + 7,5 см О- W=0,25P+7 см 1 - O= 1/6 Ош +1 см М-1=1/2 / 1-О / Е-В= 1/3Ог3+5 см D-E= 1/3 Ог3 – 2,5 см F-D= 1/3Ог3+5 см D-C=C-E S-2 = 1 cm 3-2 = 1/8 Ог3 4-3 = 1 см 5-О= / 3-2 / – 1 см 6-5 = 0,3 см 7-5 = 2 см 3-8=8-5 9-8 = 7-5 Полочка Т.11 на уровне т.3 N-10 = /10-11/ – /1-O/ T-N= /S-M/ - 0,3 cm 12-10 = /N-10/ + 1 cm 15-14 = 3 cm 16-13 = 2/3 /L-W/ Т.17 выше на 1,5 см 19-18 = 1,5 см 21-20 = 8 см 23-С= 1/6 Ог3 Т.24 смещена на 1,5 см

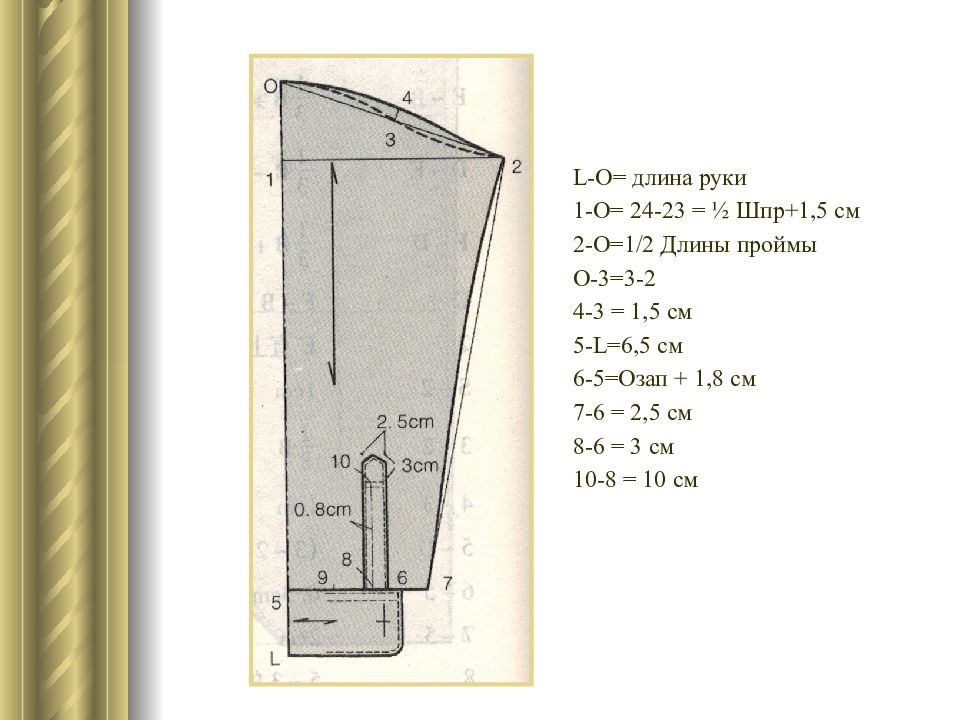

L-O = длина руки 1-О= 24-23 = ½ Шпр+1,5 см 2-О=1/2 Длины проймы О-3=3-2 4-3 = 1,5 см 5- L=6,5 см 6-5=Озап + 1,8 см 7-6 = 2,5 см 8-6 = 3 см 10-8 = 10 см

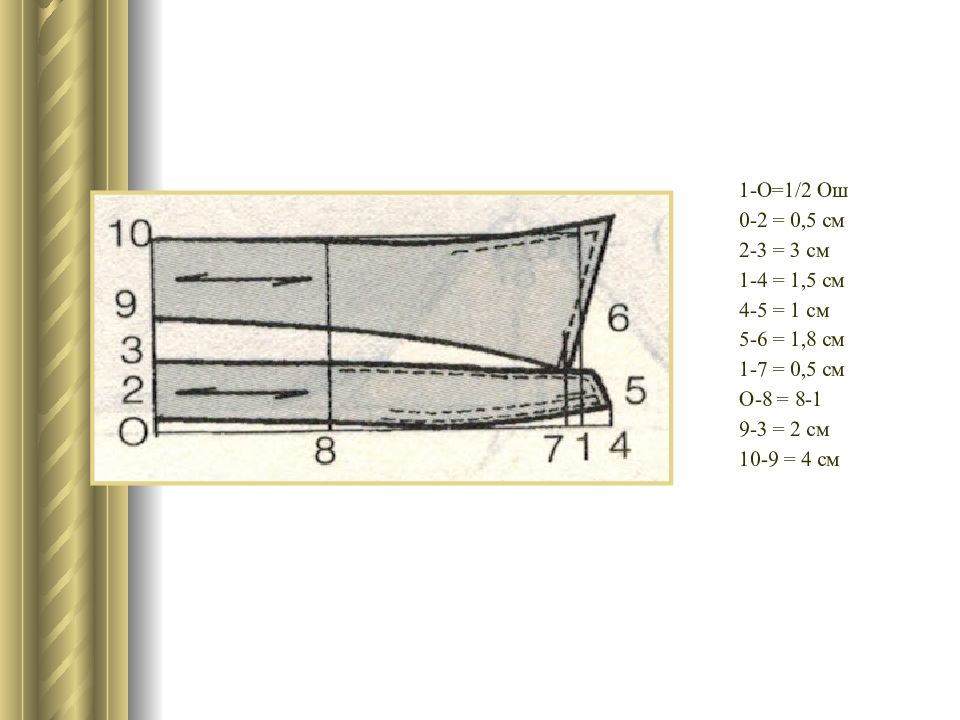

1-О=1/2 Ош 0-2 = 0,5 см 2-3 = 3 см 1-4 = 1,5 см 4-5 = 1 см 5-6 = 1,8 см 1-7 = 0,5 см О-8 = 8-1 9-3 = 2 см 10-9 = 4 см
