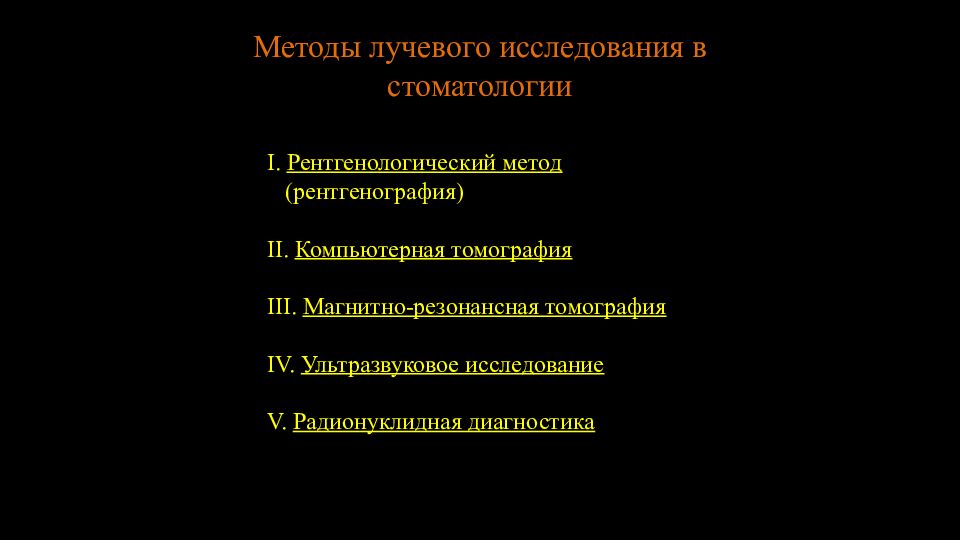

Методы лучевого исследования в стоматологии I. Рентгенологический метод (рентгенография) II. Компьютерная томография III. Магнитно-резонансная томография IV. Ультразвуковое исследование V. Радионуклидная диагностика

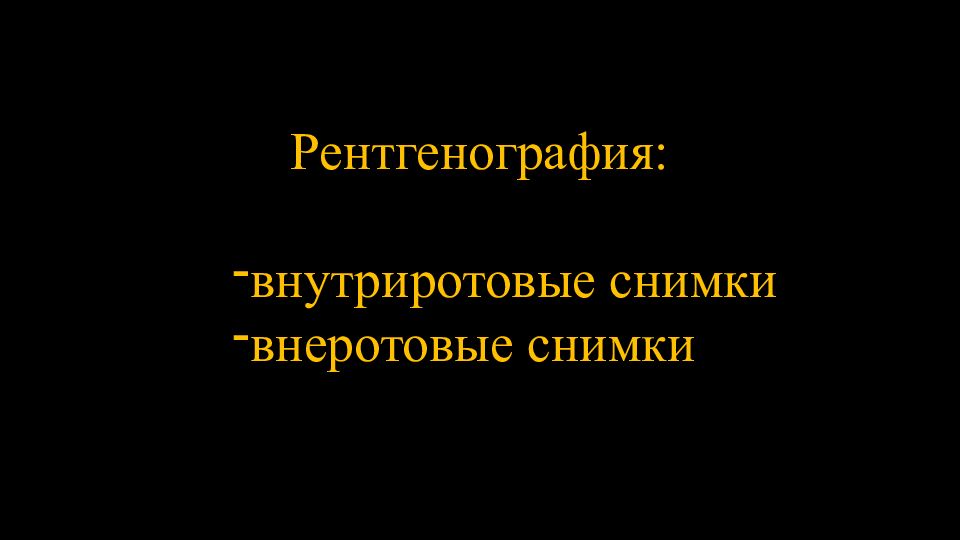

Рентгенография: внутриротовые снимки внеротовые снимки

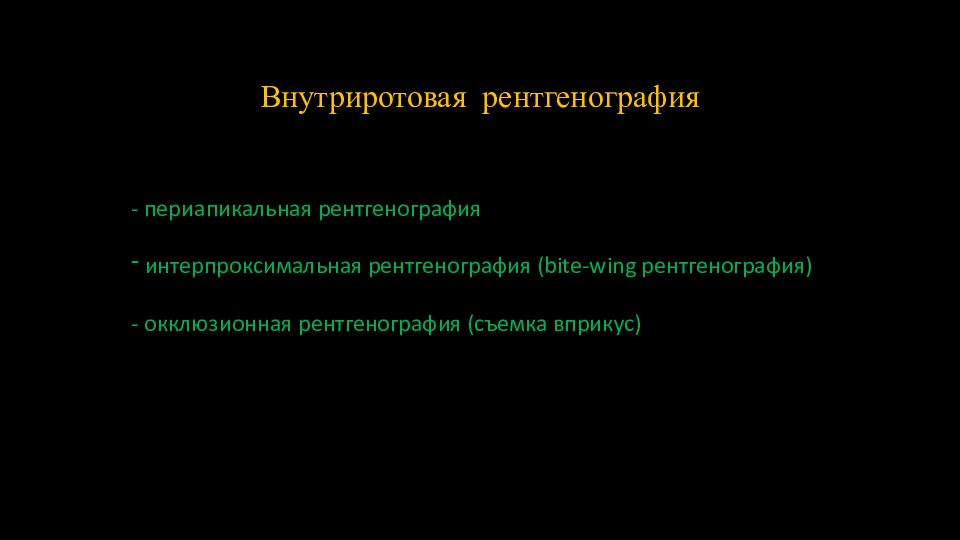

Внутриротовая рентгенография - периапикальная рентгенография интерпроксимальная рентгенография ( bite-wing рентгенография) - окклюзионная рентгенография (съемка вприкус )

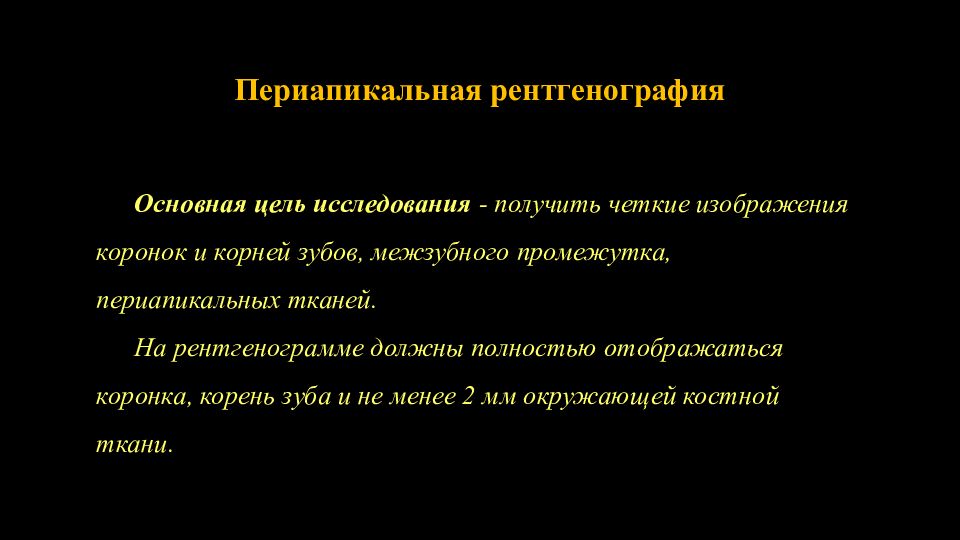

Основная цель исследования - получить четкие изображения коронок и корней зубов, межзубного промежутка, периапикальных тканей. На рентгенограмме должны полностью отображаться коронка, корень зуба и не менее 2 мм окружающей костной ткани. Периапикальная рентгенография

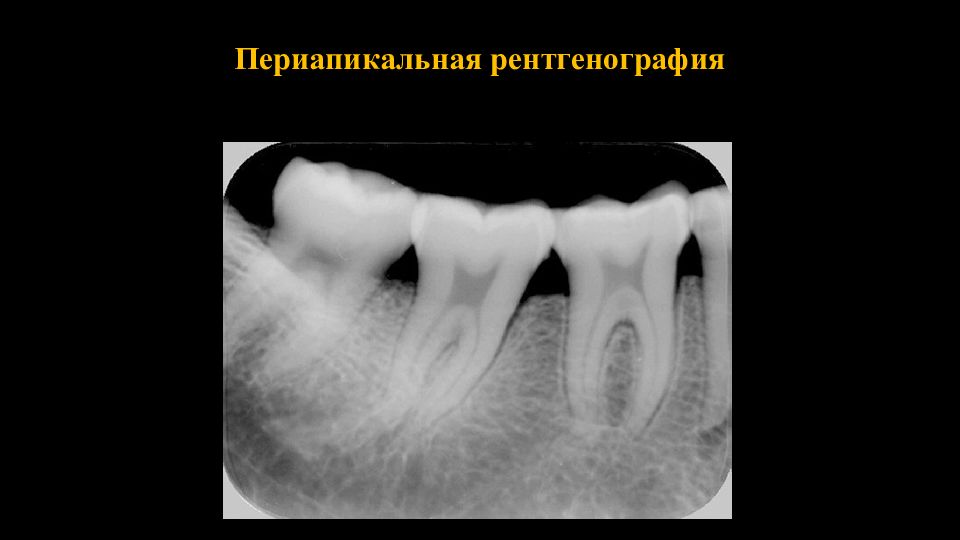

Периапикальная рентгенография

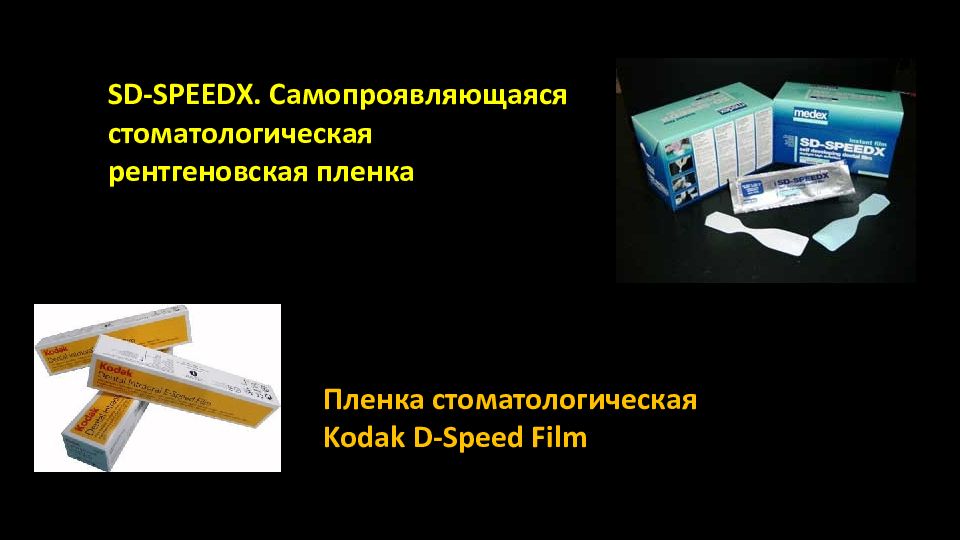

SD-SPEEDX. Cамопроявляющаяся стоматологическая рентгеновская пленка Пленка стоматологическая Kodak D- Speed Film

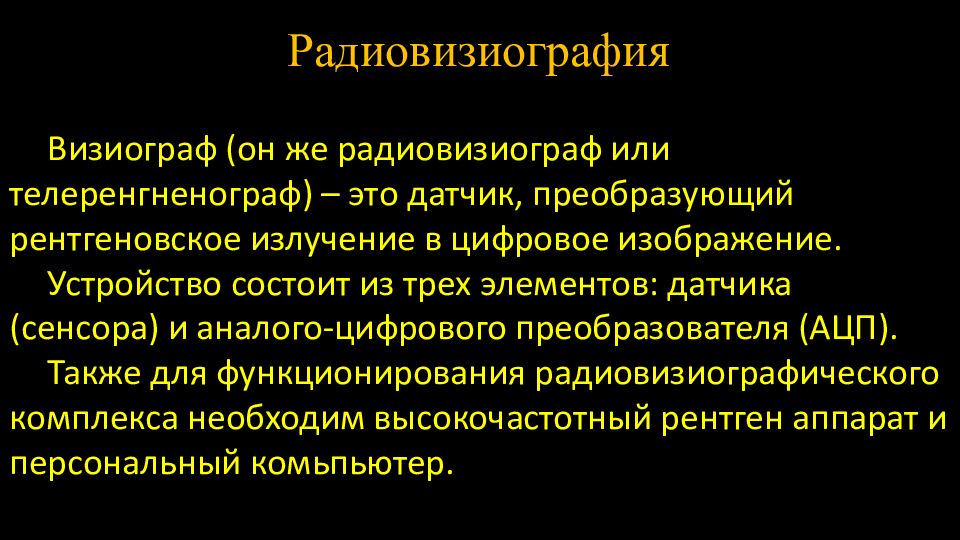

Радиовизиография Визиограф (он же радиовизиограф или телеренгненограф ) – это датчик, преобразующий рентгеновское излучение в цифровое изображение. Устройство состоит из трех элементов: датчика (сенсора) и аналого-цифрового преобразователя (АЦП). Также для функционирования радиовизиографического комплекса необходим высокочастотный рентген аппарат и персональный комьпьютер.

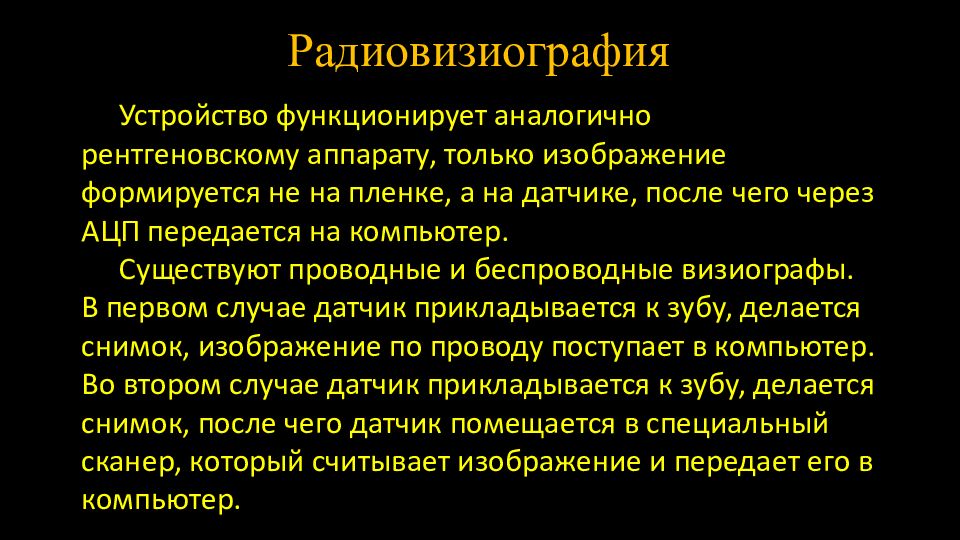

Радиовизиография Устройство функционирует аналогично рентгеновскому аппарату, только изображение формируется не на пленке, а на датчике, после чего через АЦП передается на компьютер. Существуют проводные и беспроводные визиографы. В первом случае датчик прикладывается к зубу, делается снимок, изображение по проводу поступает в компьютер. Во втором случае датчик прикладывается к зубу, делается снимок, после чего датчик помещается в специальный сканер, который считывает изображение и передает его в компьютер.
Радиовизиография

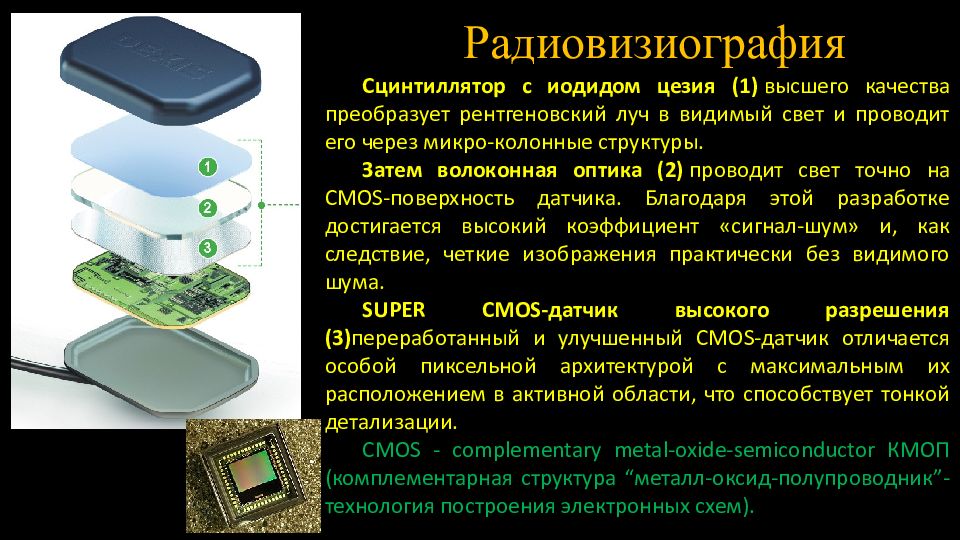

Радиовизиография Сцинтиллятор с иодидом цезия (1) высшего качества преобразует рентгеновский луч в видимый свет и проводит его через микро-колонные структуры. Затем волоконная оптика (2) проводит свет точно на CMOS-поверхность датчика. Благодаря этой разработке достигается высокий коэффициент «сигнал-шум» и, как следствие, четкие изображения практически без видимого шума. SUPER CMOS-датчик высокого разрешения (3) переработанный и улучшенный CMOS-датчик отличается особой пиксельной архитектурой с максимальным их расположением в активной области, что способствует тонкой детализации. CMOS - complementary metal-oxide-semiconductor КМОП (комплементарная структура “ металл-оксид-полупроводник ”- технология построения электронных схем ).
Радиовизиография Правило изометрической проекции (правило биссектрисы по Целинскому )
Интерпроксимальная рентгенография ( bite-wing рентгенография)
Интерпроксимальная рентгенография ( bite-wing рентгенография)

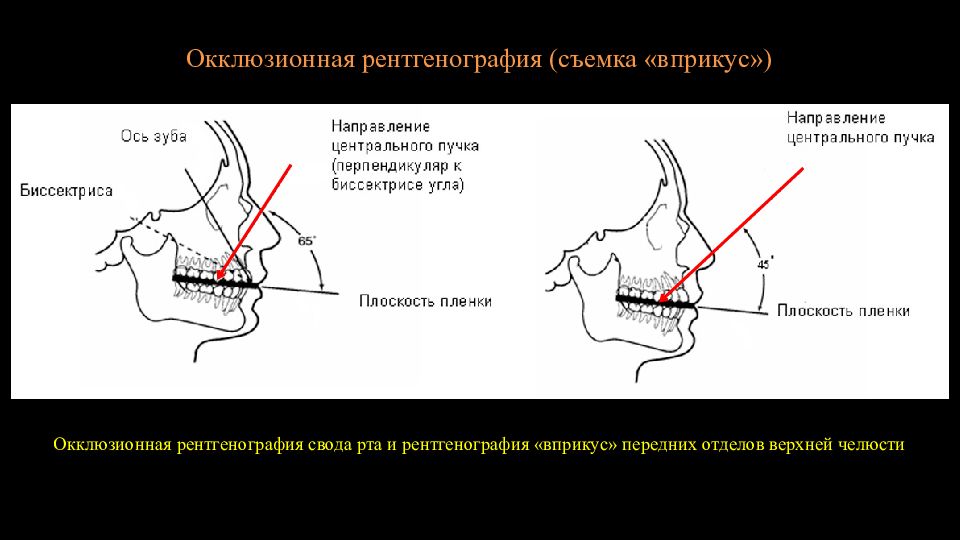

Окклюзионная рентгенография (съемка « вприкус ») Окклюзионная рентгенография свода рта и рентгенография « вприкус » передних отделов верхней челюсти

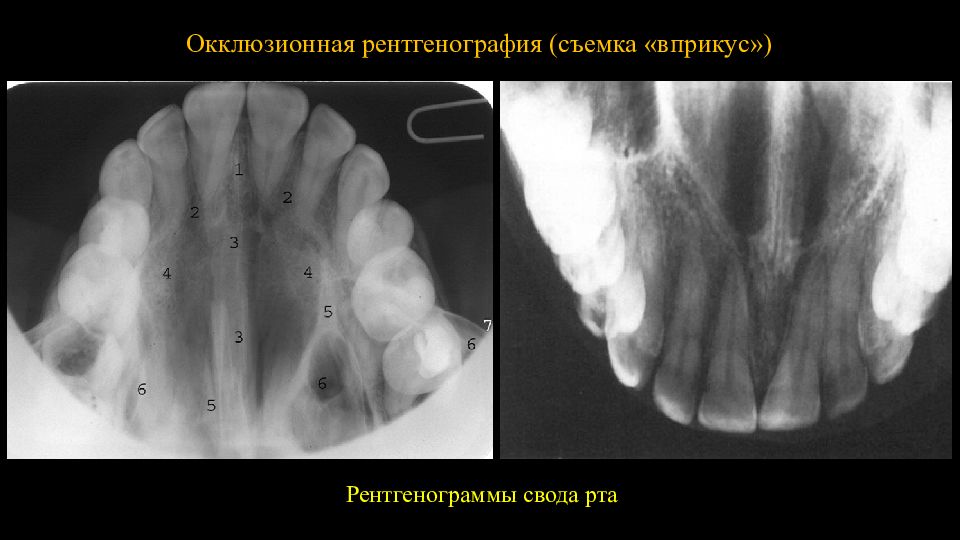

Окклюзионная рентгенография (съемка « вприкус ») Рентгенограммы свода рта

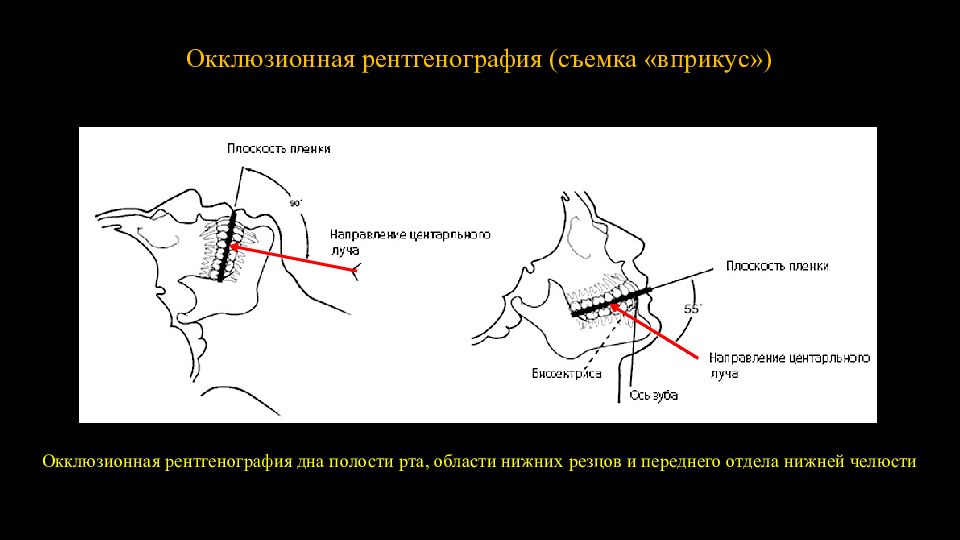

Окклюзионная рентгенография (съемка « вприкус ») Окклюзионная рентгенография дна полости рта, области нижних резцов и переднего отдела нижней челюсти

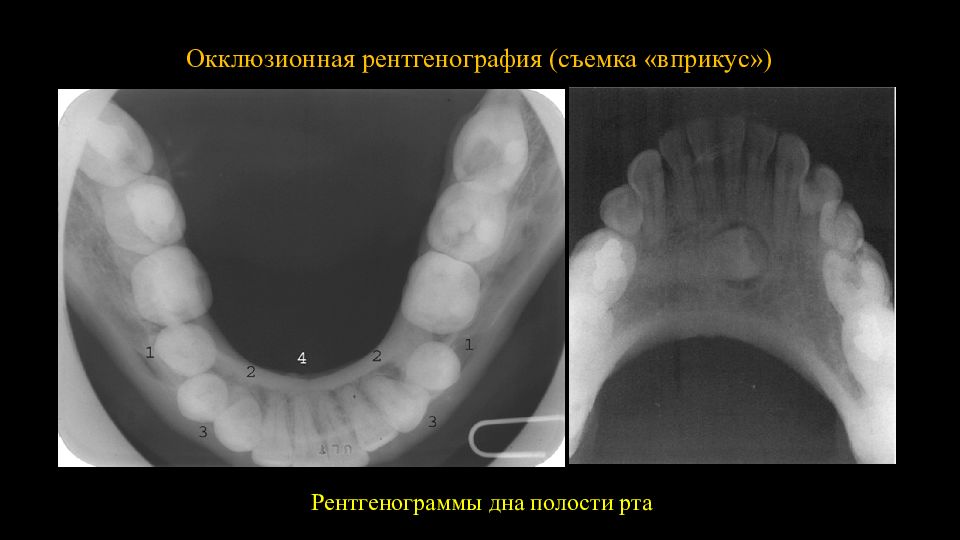

Окклюзионная рентгенография (съемка « вприкус ») Рентгенограммы дна полости рта

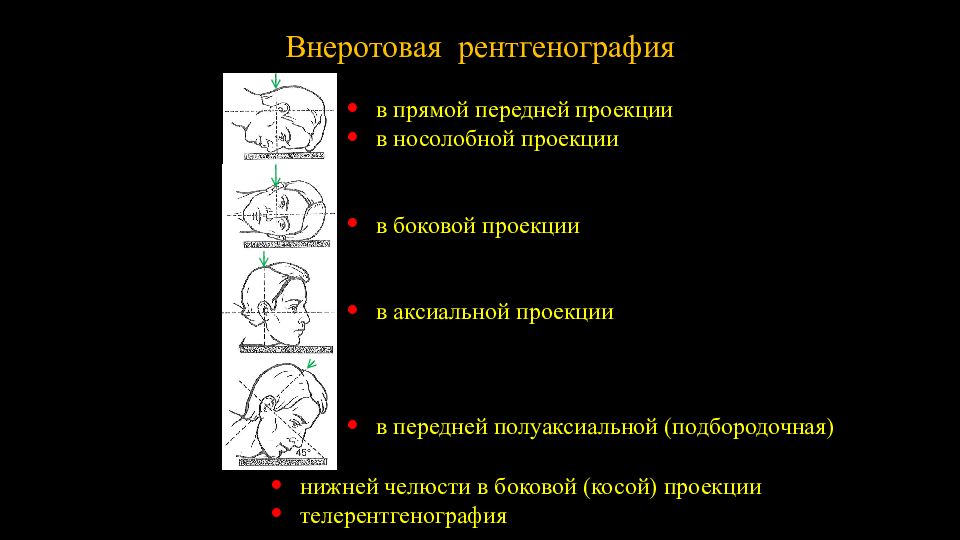

Внеротовая рентгенография в прямой передней проекции в носолобной проекции в боковой проекции в аксиальной проекции в передней полуаксиальной (подбородочная) нижней челюсти в боковой (косой) проекции телерентгенография

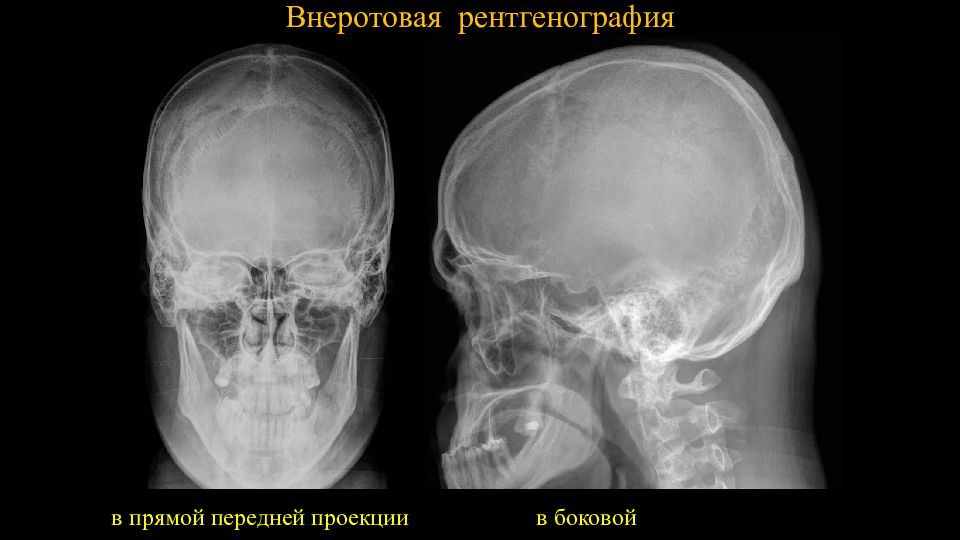

Внеротовая рентгенография в прямой передней проекции в боковой проекции

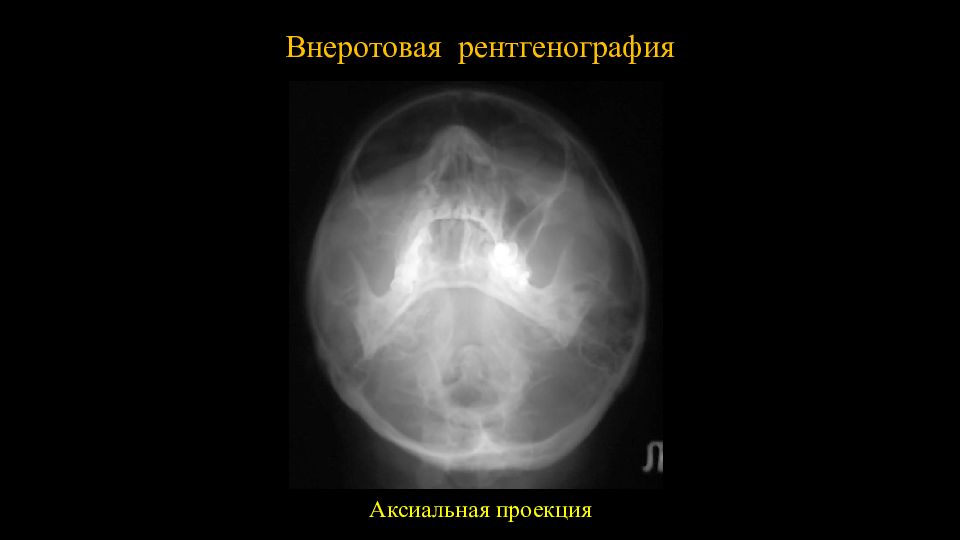

Внеротовая рентгенография Аксиальная проекция

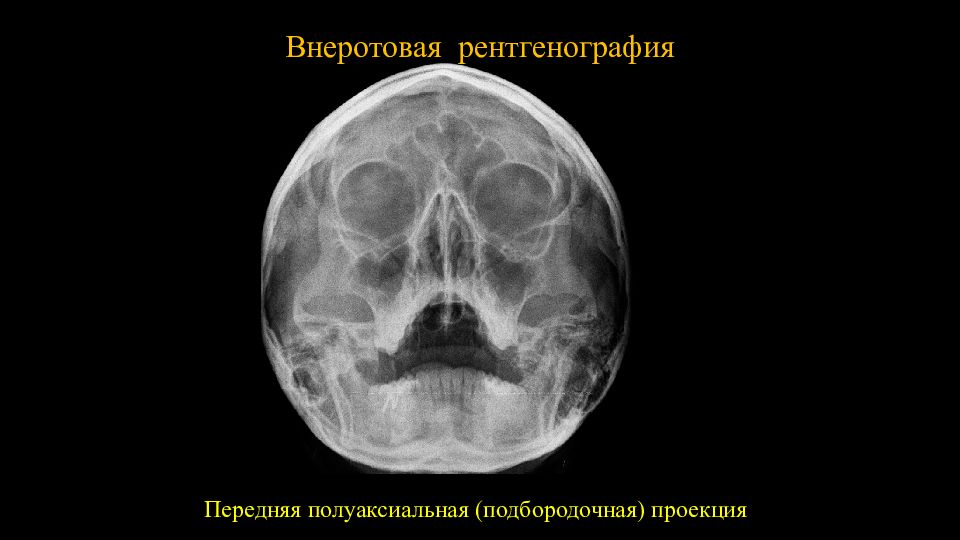

3 1 4 Внеротовая рентгенография Передняя полуаксиальная (подбородочная) проекция
Внеротовая рентгенография Рентгенография нижней челюсти в косой проекции
Внеротовая рентгенография Рентгенограмма нижней челюсти в боковой (косой) проекции

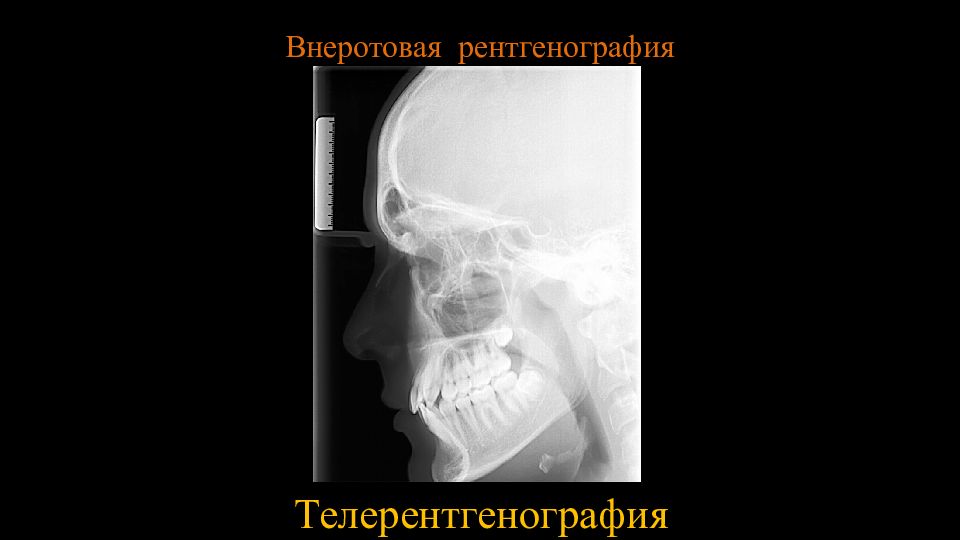

Внеротовая рентгенография Телерентгенография

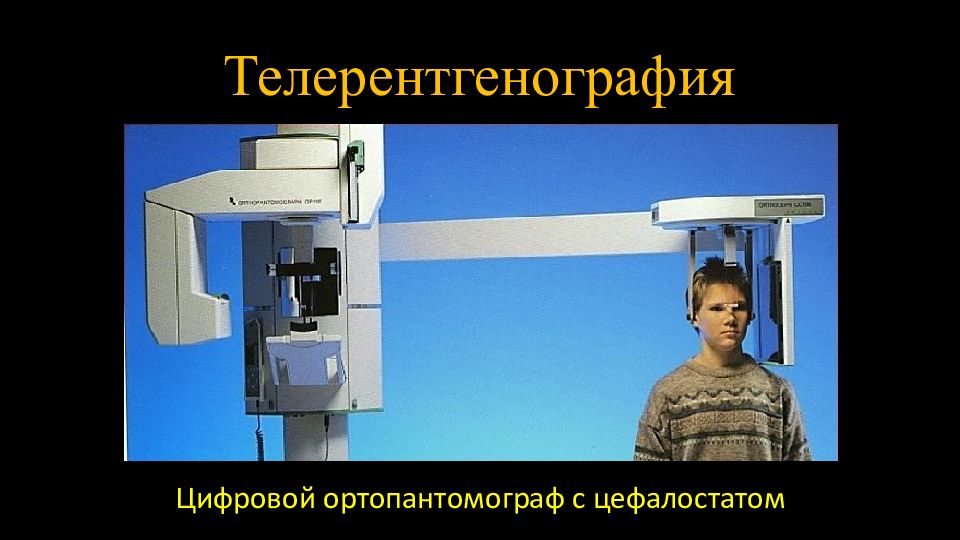

Телерентгенография Цифровой ортопантомограф с цефалостатом
Внеротовая рентгенография сиалография

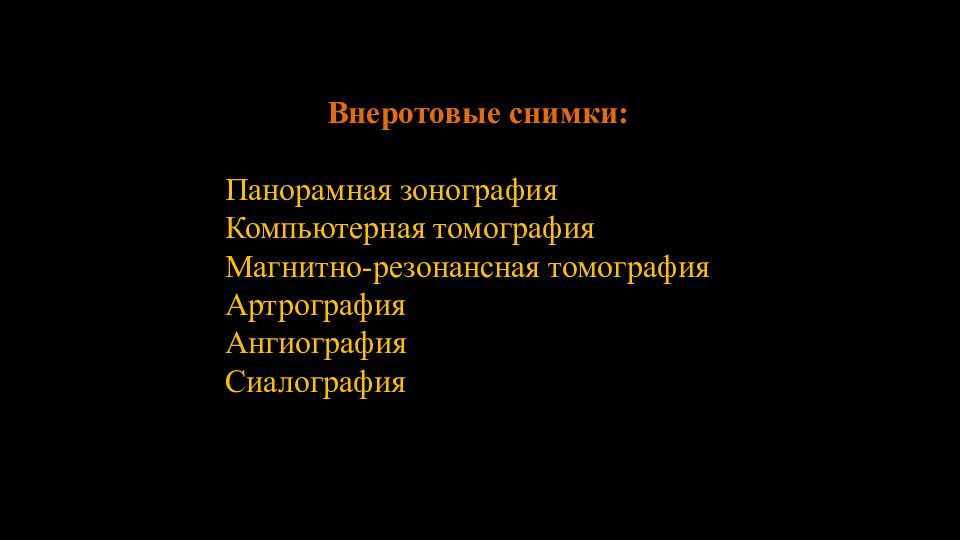

Внеротовые снимки: Панорамная зонография Компьютерная томография Магнитно-резонансная томография Артрография Ангиография Сиалография

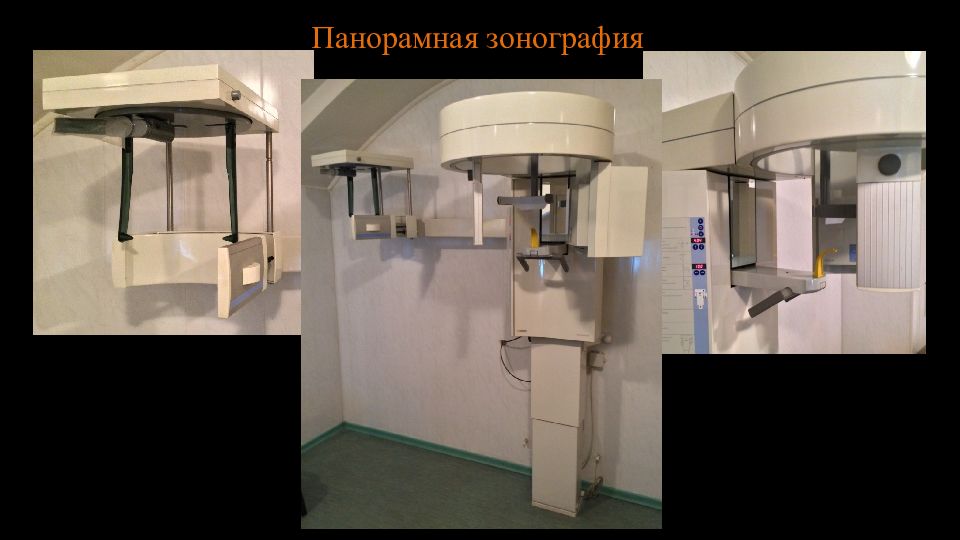

Панорамная зонография

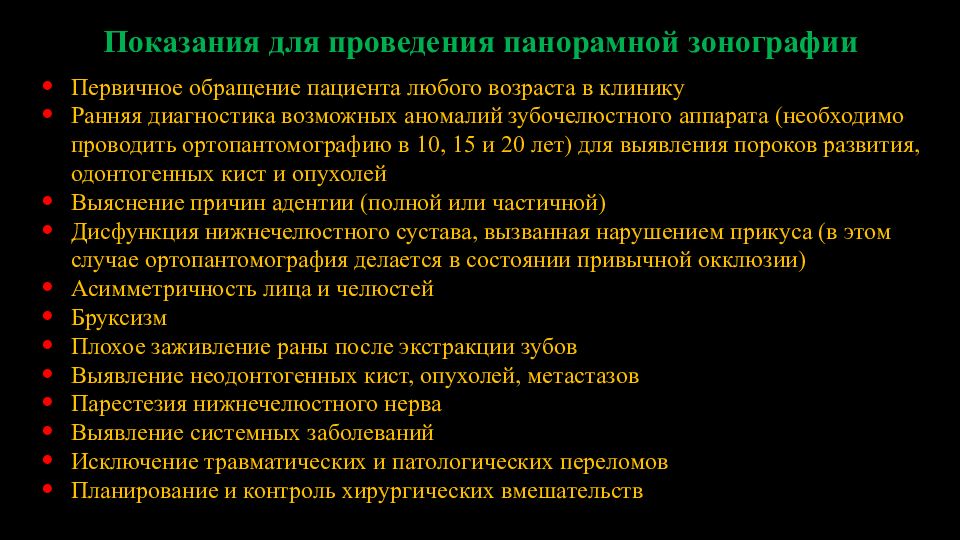

Первичное обращение пациента любого возраста в клинику Ранняя диагностика возможных аномалий зубочелюстного аппарата (необходимо проводить ортопантомографию в 10, 15 и 20 лет) для выявления пороков развития, одонтогенных кист и опухолей Выяснение причин адентии (полной или частичной) Дисфункция нижнечелюстного сустава, вызванная нарушением прикуса (в этом случае ортопантомография делается в состоянии привычной окклюзии) Асимметричность лица и челюстей Бруксизм Плохое заживление раны после экстракции зубов Выявление неодонтогенных кист, опухолей, метастазов Парестезия нижнечелюстного нерва Выявление системных заболеваний Исключение травматических и патологических переломов Планирование и контроль хирургических вмешательств Показания для проведения панорамной зонографии

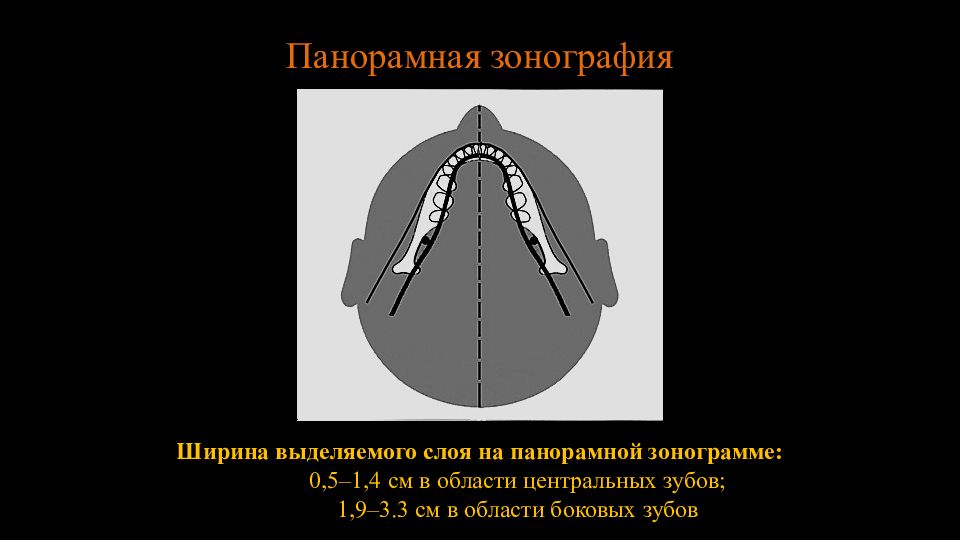

Ширина выделяемого слоя на п анорамной зонограмме : 0,5–1,4 см в области центральных зубов; 1,9–3.3 см в области боковых зубов Панорамная зонография
Ортопантомография
Интраоральная панорамная рентгенография Напряжение, кВ 50-100 Ток (средний), мА 0,15 Размер фокусного пятна, мм, не более 0,1 Время экспозиции, с 0,05-5 Режим работы повторно-кратковременный Вес аппарата, кг 4 Общий вес (с напольным штативом), кг 28 Общий вес (с настенным штативом), кг 20 Основные технические характеристики аппарата "ПАРДУС-02"

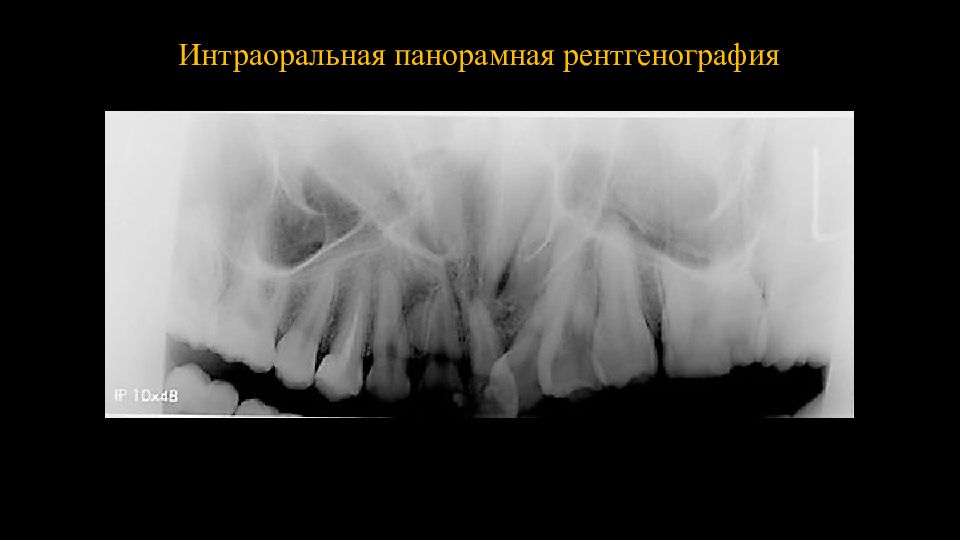

Интраоральная панорамная рентгенография
Интраоральная панорамная рентгенография
Томография височно-нижнечелюстных суставов с функциональной пробой

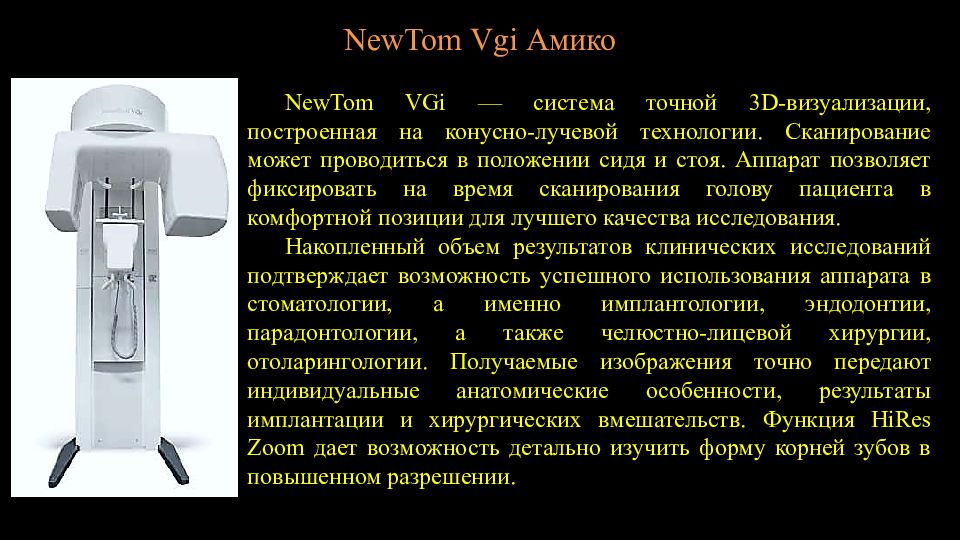

NewTom Vgi Амико NewTom VGi — система точной 3D-визуализации, построенная на конусно-лучевой технологии. Сканирование может проводиться в положении сидя и стоя. Аппарат позволяет фиксировать на время сканирования голову пациента в комфортной позиции для лучшего качества исследования. Накопленный объем результатов клинических исследований подтверждает возможность успешного использования аппарата в стоматологии, а именно имплантологии, эндодонтии, парадонтологии, а также челюстно-лицевой хирургии, отоларингологии. Получаемые изображения точно передают индивидуальные анатомические особенности, результаты имплантации и хирургических вмешательств. Функция HiRes Zoom дает возможность детально изучить форму корней зубов в повышенном разрешении.

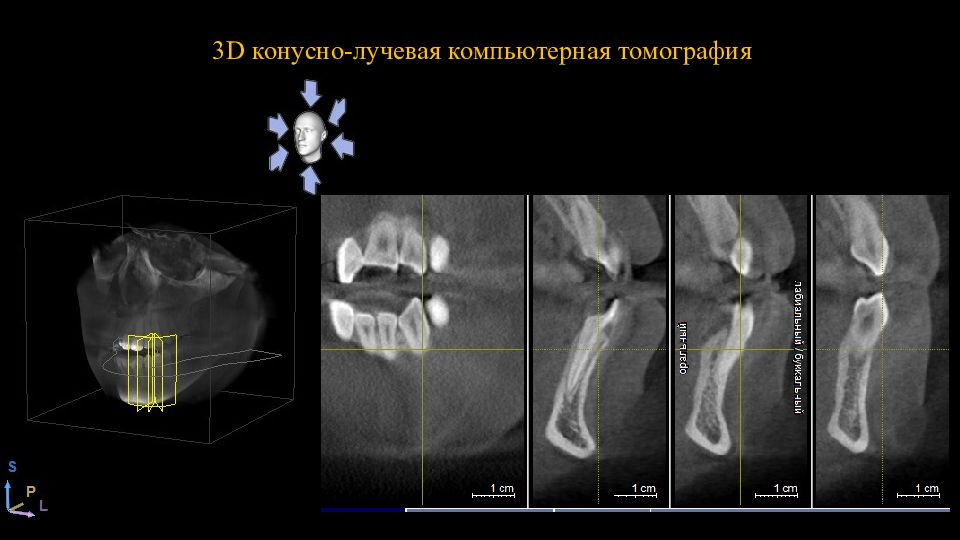

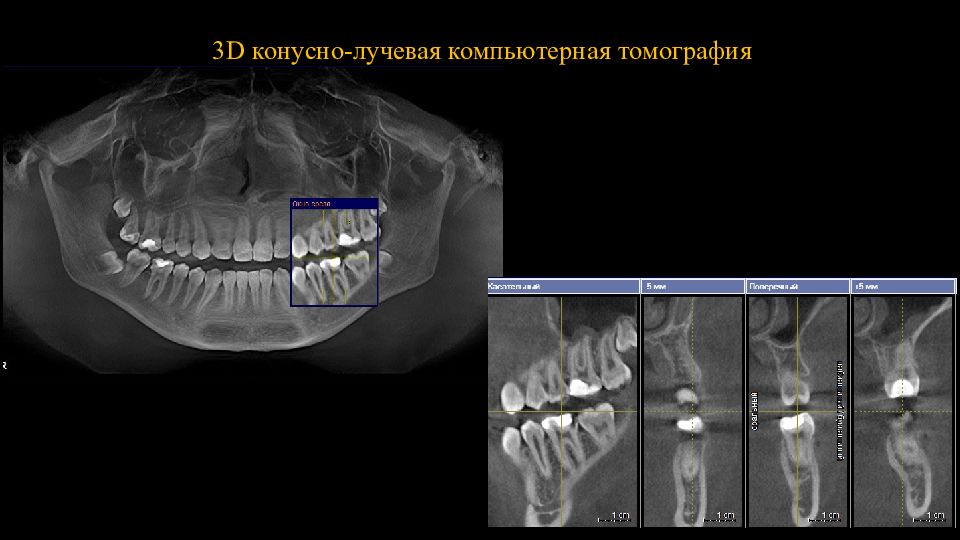

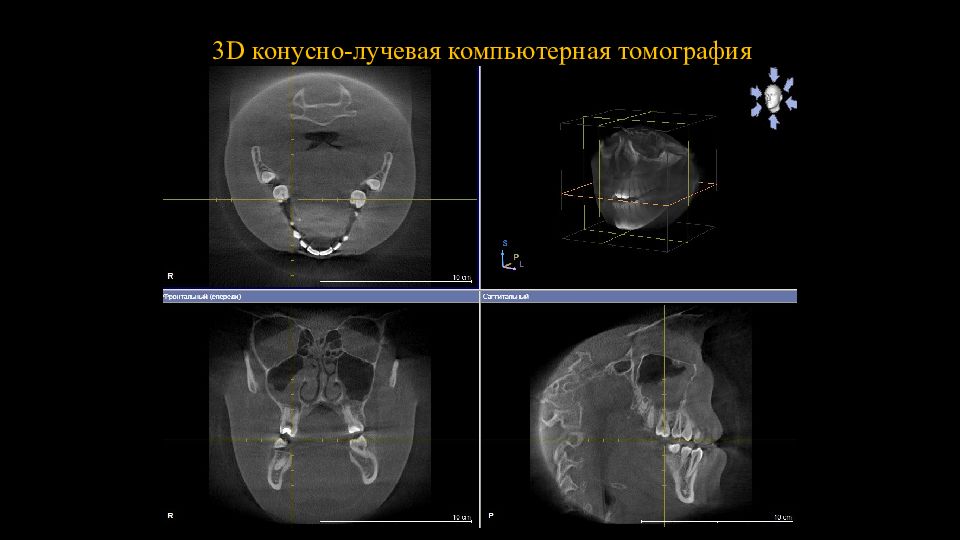

3D конусно-лучевая компьютерная томография
3D конусно-лучевая компьютерная томография
3D конусно-лучевая компьютерная томография
3D конусно-лучевая компьютерная томография
3D конусно-лучевая компьютерная томография
