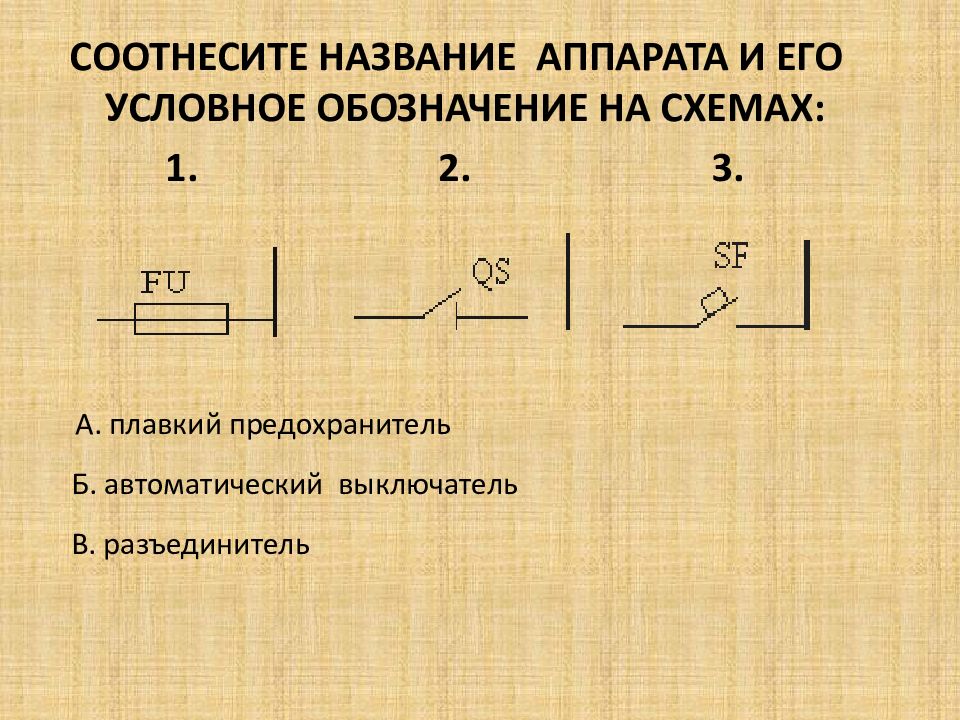

Б. автоматический выключатель В. разъединитель А. плавкий предохранитель СООТНЕСИТЕ НАЗВАНИЕ АППАРАТА И ЕГО УСЛОВНОЕ ОБОЗНАЧЕНИЕ НА СХЕМАХ: 1. 2. 3.
На рисунке трубчатого предохранителя цифре 4 соответствует: Корпус предохранителя; Плавкая вставка; 3. Контакты; 4. Латунные колпаки
Выберите аппарат для защиты сети от перегрузок: A. предохранитель, B. рубильник C. тепловое реле, D. пакетный выключатель. Каково назначение плавкого предохранителя? Защита при коротких замыканиях; Защита при перегрузках; Автоматическое управление оборудованием; Неавтоматическое управление оборудованием Каково назначение электромагнитногорасцепителя в автоматических выключателях? Отключение нагрузки при коротких замыканиях; Отключение нагрузки при перегрузках; Отключение нагрузки при потере напряжения; Все ранее перечисленное.

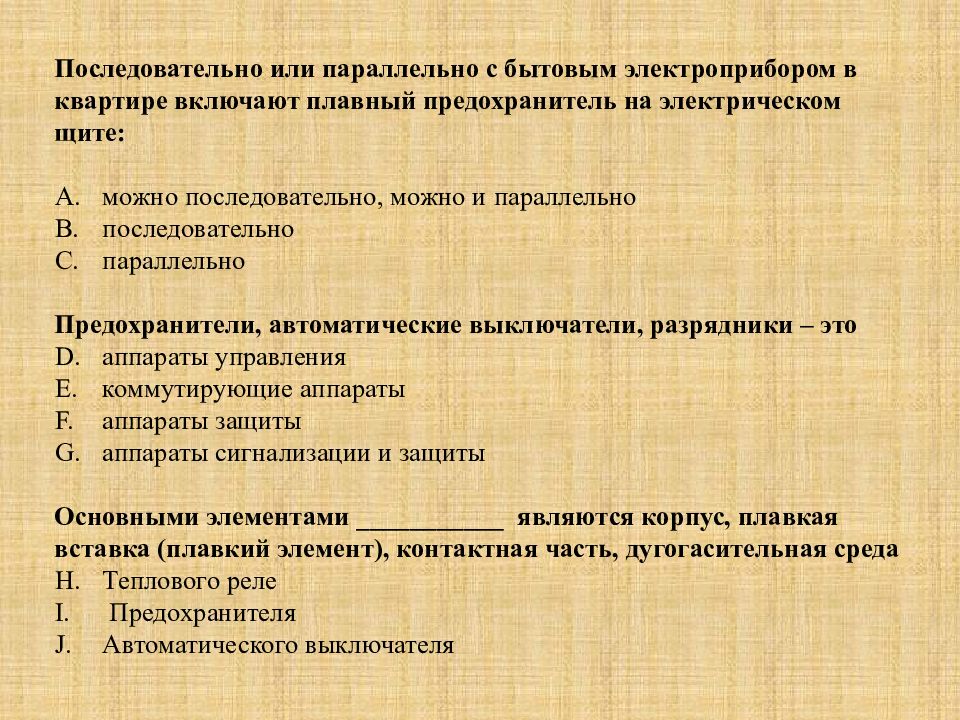

Последовательно или параллельно с бытовым электроприбором в квартире включают плавный предохранитель на электрическом щите: можно последовательно, можно и параллельно последовательно параллельно Предохранители, автоматические выключатели, разрядники – это аппараты управления коммутирующие аппараты аппараты защиты аппараты сигнализации и защиты Основными элементами ___________ являются корпус, плавкая вставка (плавкий элемент), контактная часть, дугогасительная среда Теплового реле Предохранителя Автоматического выключателя
1,2 - ГЛАВНЫЕ (силовые ) КОНТАКТЫ 3 - КОНТАКТНЫЕ ЗАЖИМЫ 4 – ПОДВИЖНАЯ ТРАВЕРСА 5 – ПОДВИЖНЫЙ СЕРДЕЧНИК 6 – КАТУШКА 7 – НЕПОДВИЖНЫЙ СЕРДЕЧНИК 8 – БЛОКИРОВОЧНЫЕ КОНТАКТЫ (НОРМАЛЬНО РАЗОМКНУТЫЕ И НОРМАЛЬНО ЗАМКНУТЫЕ)
РЕВЕРСИВНАЯ НЕРЕВЕРСИВНАЯ КНОПКИ: НОРМАЛЬНО РАЗОМКНУТАЯ («ПУСК», «ВПЕРЕД», «НАЗАД») НОРМАЛЬНО ЗАМКНУТАЯ («СТОП») ПЕРЕКЛЮЧАЮЩАЯ
ПАКЕТНЫЙ ВЫКЛЮЧАТЕЛЬ
РУБИЛЬНИК
Действие _____________ основано на использовании нагрева биметаллической пластины, изготовленной из спая двух металлов с различными коэффициентами теплового линейного расширения: Электромагнитного расцепителя Теплового расцепителя Предохранителя Пакетного выключателя По сравнению с предохранителями _____________ обеспечивают более высокую точность установки на определенный ток отключения и многократность действия Пакетные выключатели Автоматические выключатели Разъединители Разрядники

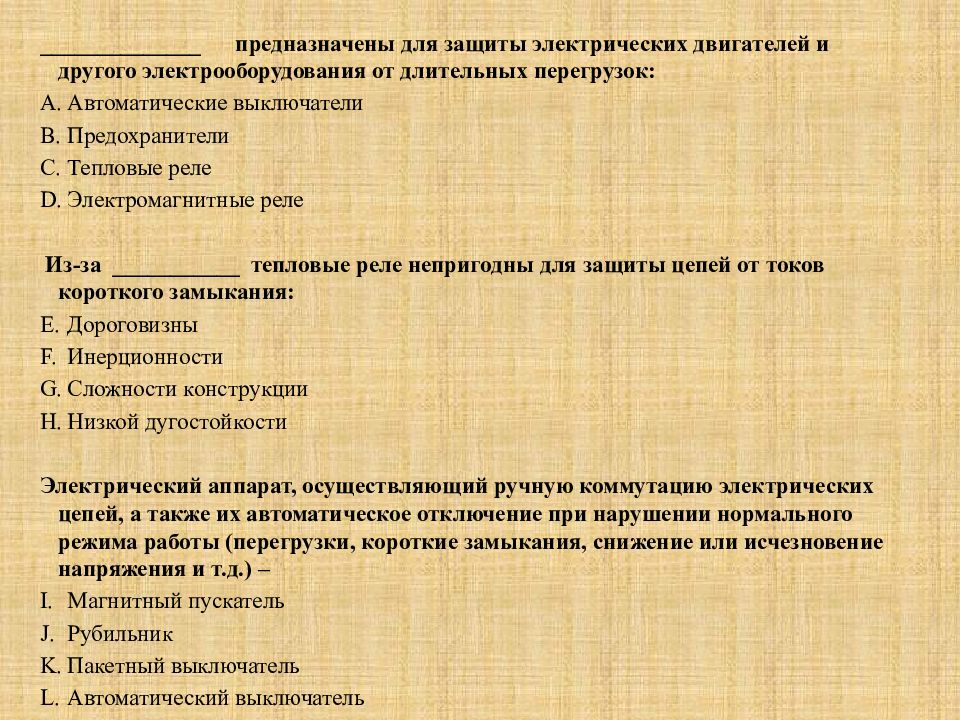

______________ предназначены для защиты электрических двигателей и другого электрооборудования от длительных перегрузок: Автоматические выключатели Предохранители Тепловые реле Электромагнитные реле Из-за ___________ тепловые реле непригодны для защиты цепей от токов короткого замыкания: Дороговизны Инерционности Сложности конструкции Низкой дугостойкости Электрический аппарат, осуществляющий ручную коммутацию электрических цепей, а также их автоматическое отключение при нарушении нормального режима работы (перегрузки, короткие замыкания, снижение или исчезновение напряжения и т.д.) – Магнитный пускатель Рубильник Пакетный выключатель Автоматический выключатель

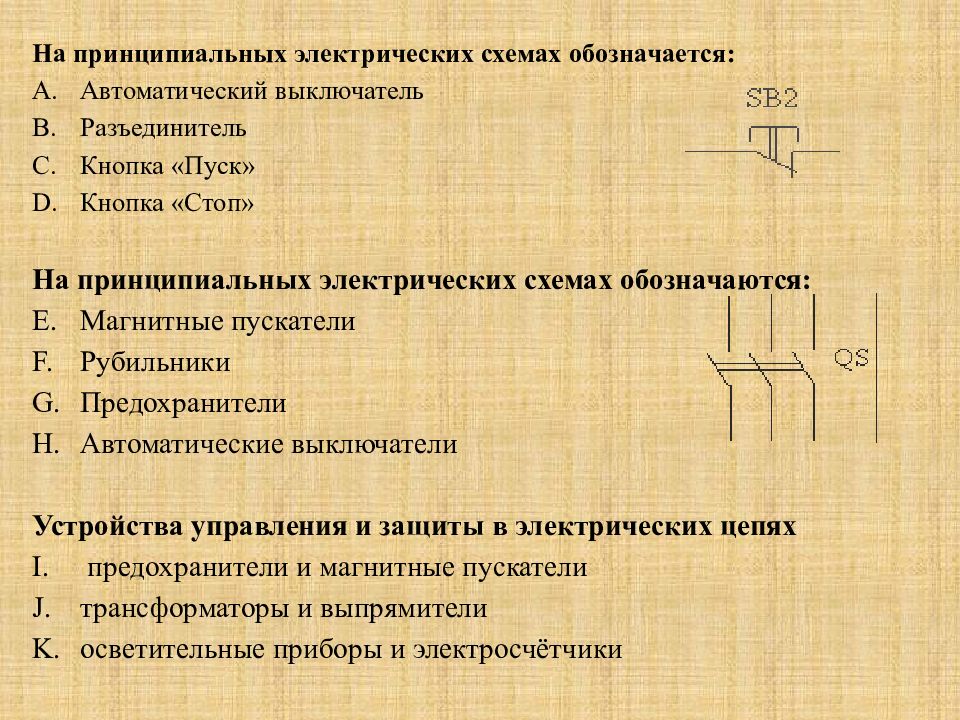

На принципиальных электрических схемах обозначается: Автоматический выключатель Разъединитель Кнопка «Пуск» Кнопка «Стоп » На принципиальных электрических схемах обозначаются: Магнитные пускатели Рубильники Предохранители Автоматические выключатели Устройства управления и защиты в электрических цепях предохранители и магнитные пускатели трансформаторы и выпрямители осветительные приборы и электросчётчики

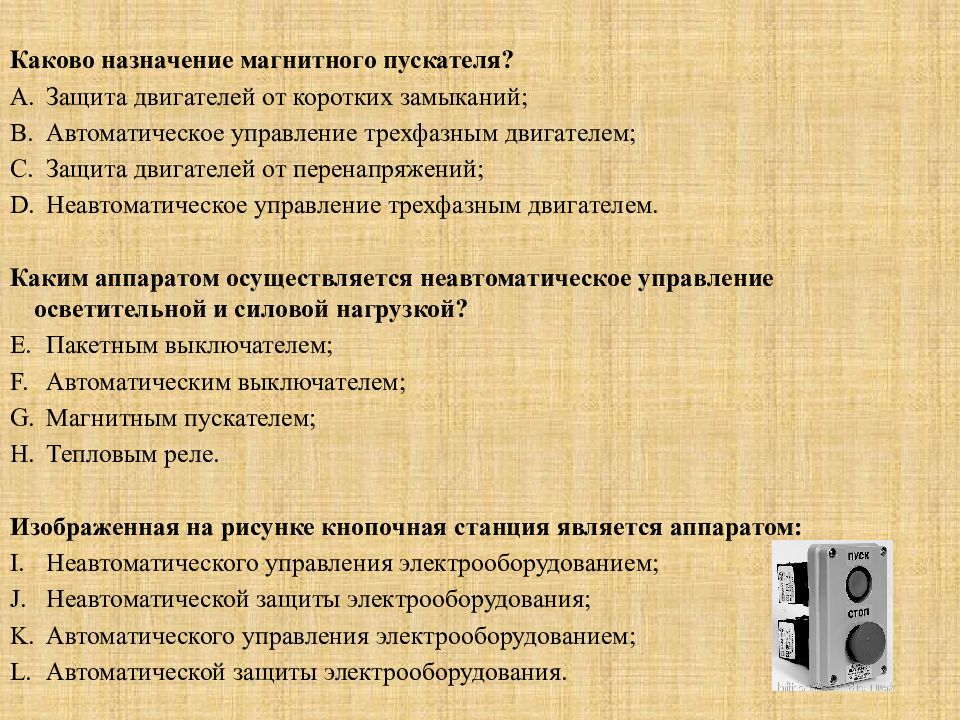

Каково назначение магнитного пускателя? Защита двигателей от коротких замыканий; Автоматическое управление трехфазным двигателем; Защита двигателей от перенапряжений; Неавтоматическое управление трехфазным двигателем. Каким аппаратом осуществляется неавтоматическое управление осветительной и силовой нагрузкой? Пакетным выключателем; Автоматическим выключателем; Магнитным пускателем; Тепловым реле. Изображенная на рисунке кнопочная станция является аппаратом: Неавтоматического управления электрооборудованием; Неавтоматической защиты электрооборудования; Автоматического управления электрооборудованием; Автоматической защиты электрооборудования.
Ну и на какую оценку ты работал на уроке? Если честно, можно и лучше? Что-то не усвоил? Лень одолела? Есть над чем работать!
