«Автоматизация производственных процессов в машиностроении» 0
6.3. Механизмы питания для штучных заготовок 1
Магазинное загрузочное приспособление 1 – магазин 5 – питатель 9 – пружина 2 – заготовки 6 – шток 10 – планка 3 – отсекатель 7 – поршень 11 – рабочая зона 4 – привод отсекателя 8 - цилиндр 12 – приспособление 13 – выталкиватель 2

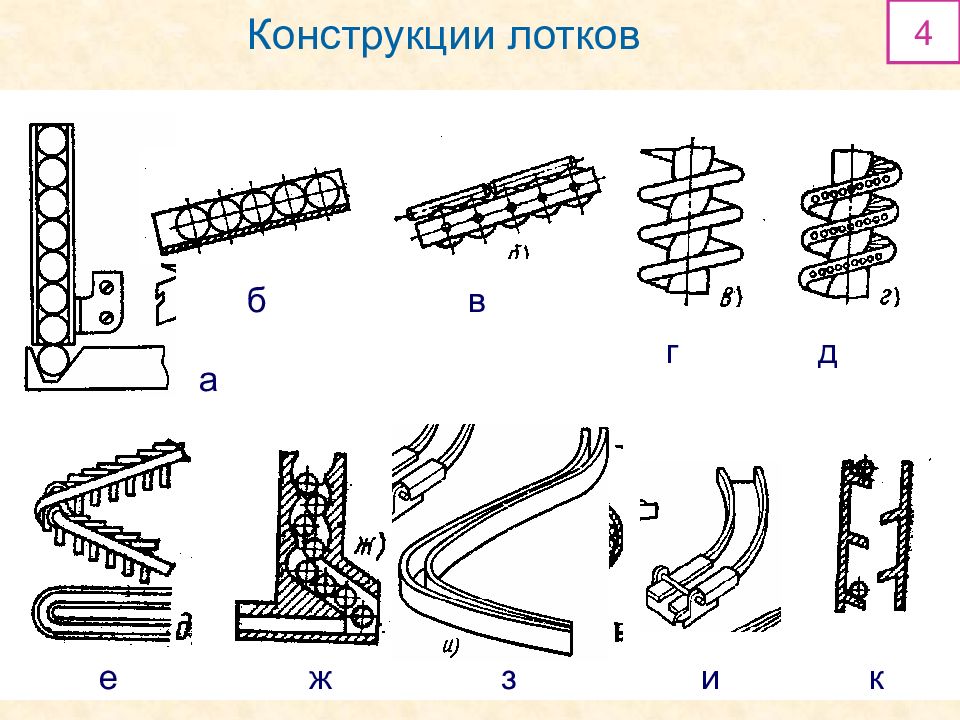

Конструкции лотков а, б – трубчатые в, г – прямоугольные 3
Конструкции лотков 4 е б в г д ж з к и а

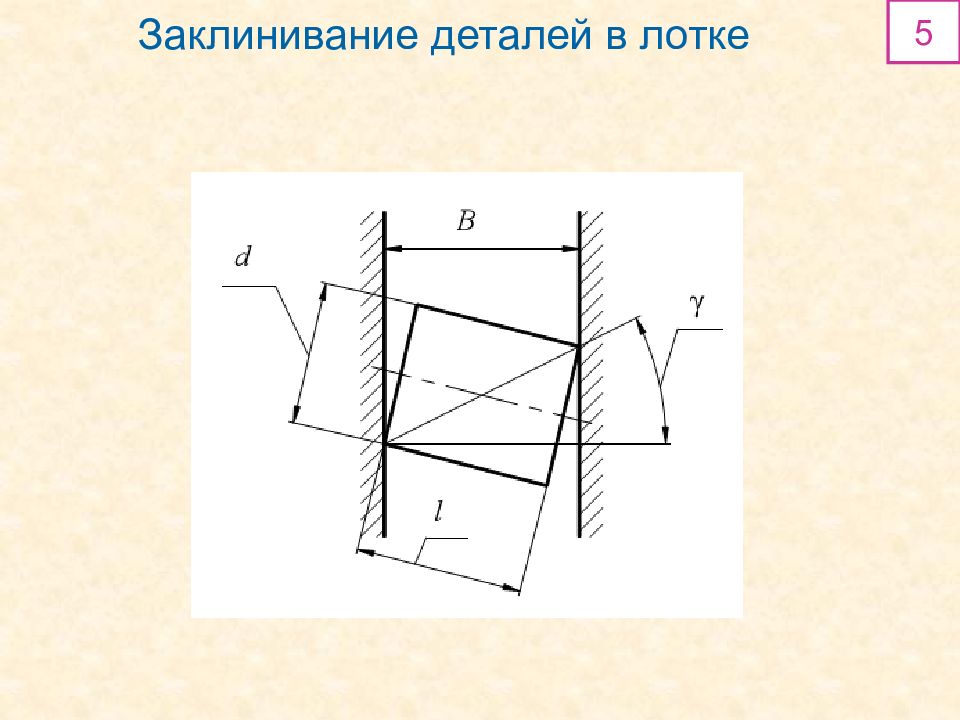

Заклинивание деталей в лотке 5

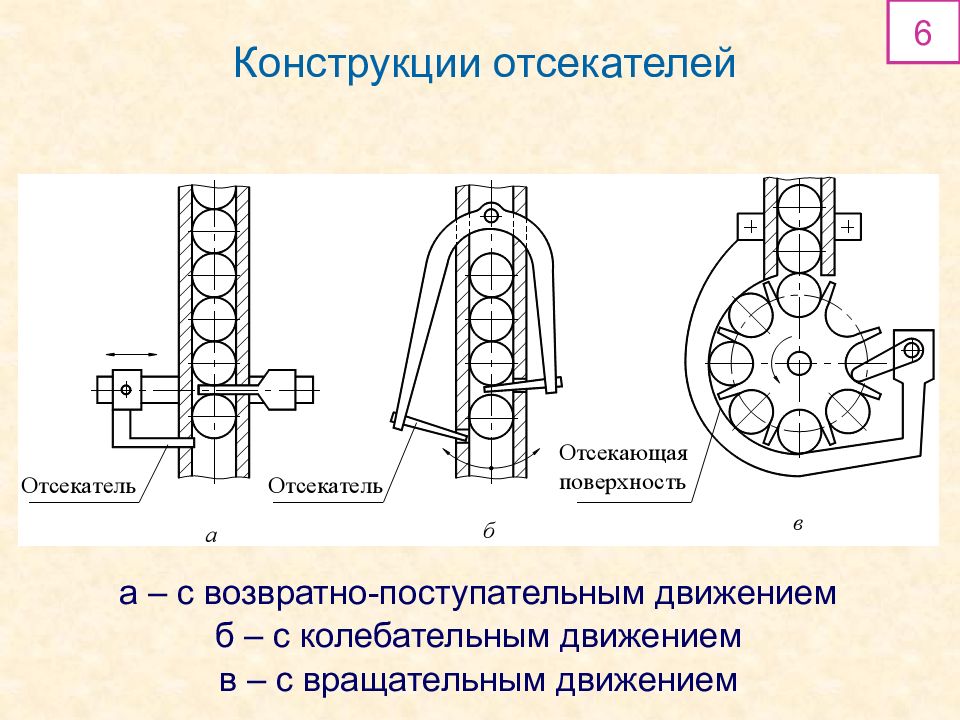

Конструкции отсекателей а – с возвратно-поступательным движением б – с колебательным движением в – с вращательным движением 6
Конструкции питателей а – с возвратно-поступательным движением б – с колебательным движением в – с вращательным движением 7
Магазинное загрузочное приспособление 1 – магазин 2 – отсекатель 3 – питатель 4 – отводное приспособление 5 – заталкиватель 6 – зажим 7 – выталкиватель 8 – блокирующий механизм 8
Бункерное устройство 6 – механизм разрушения сводов 7 – отсекатель 8 – питатель 9 – зажимное устройство 10 – заталкиватель 11 – отводящее устройство 12 – зажимное устройство 13 – выталкиватель 9 1 – лоток-накопитель 2 – предохрани-тельный механизм 3 – механизм ориентации 4 – бункер 5 – механизм выборки
Способы ориентации заготовок а) крючками б) западанием в трубку в) щелью в секторе г)по профильным карманам 10
д) на ноже е-ж) дисковым устройством 11 Способы ориентации заготовок

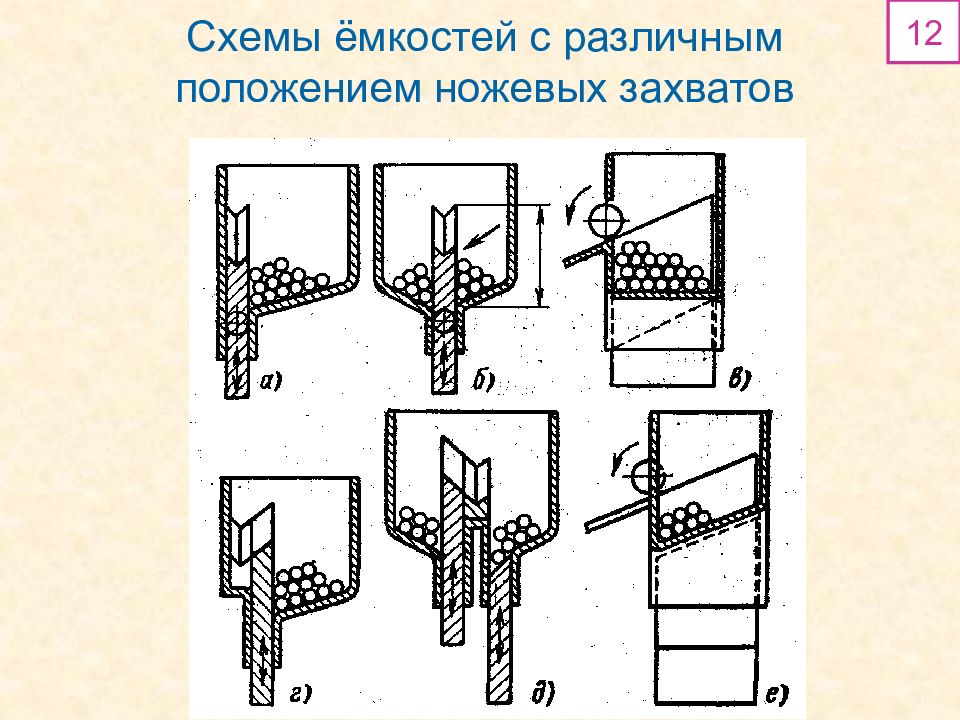

12 Схемы ёмкостей с различным положением ножевых захватов

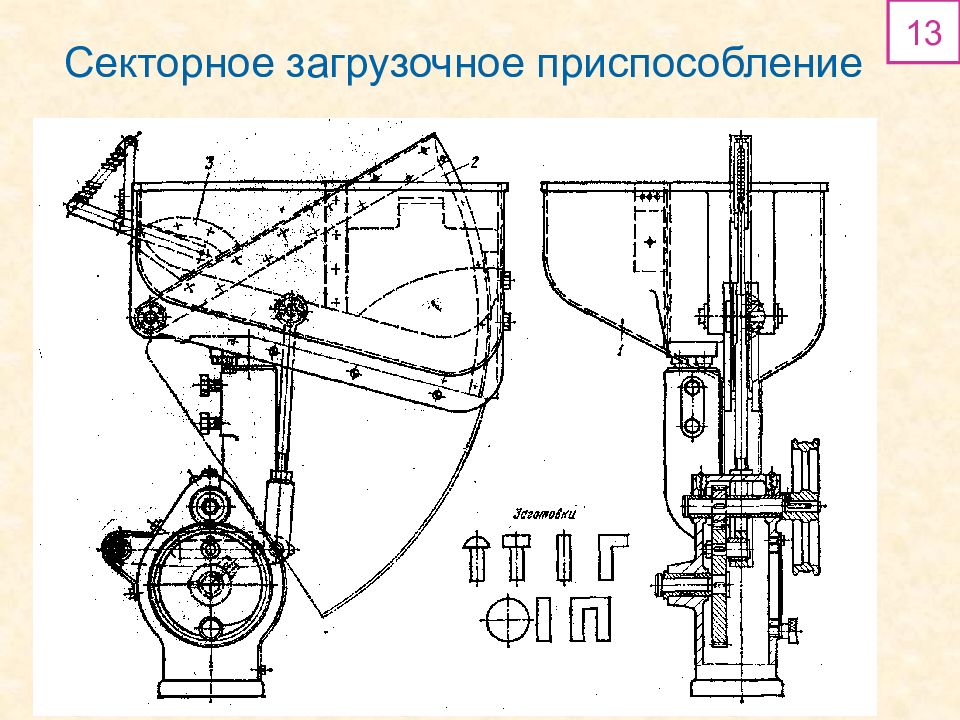

13 Секторное загрузочное приспособление

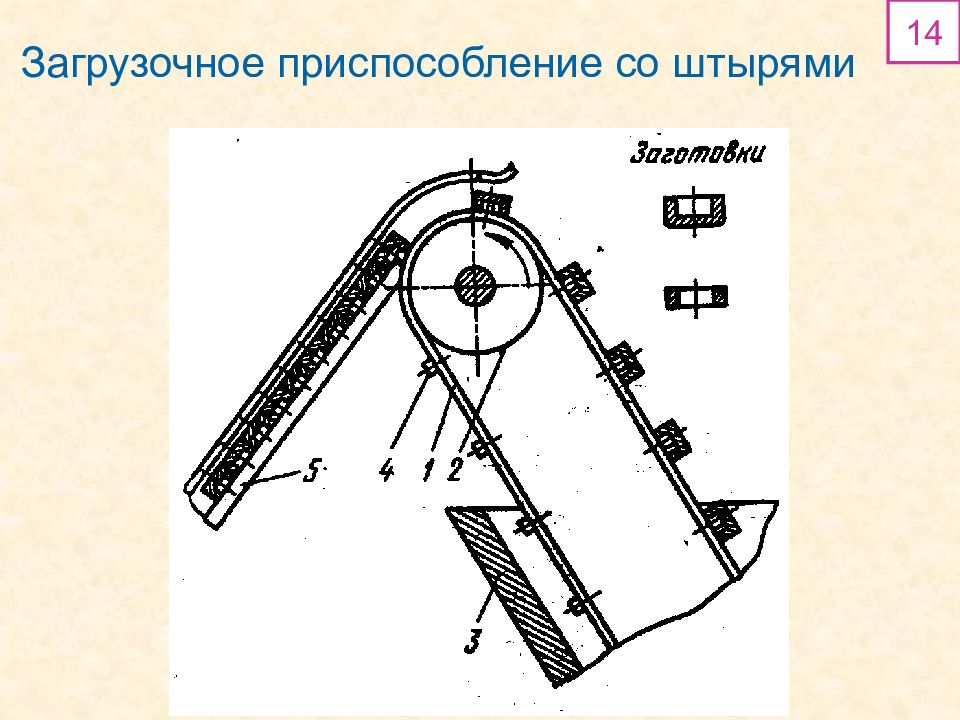

14 Загрузочное приспособление со штырями

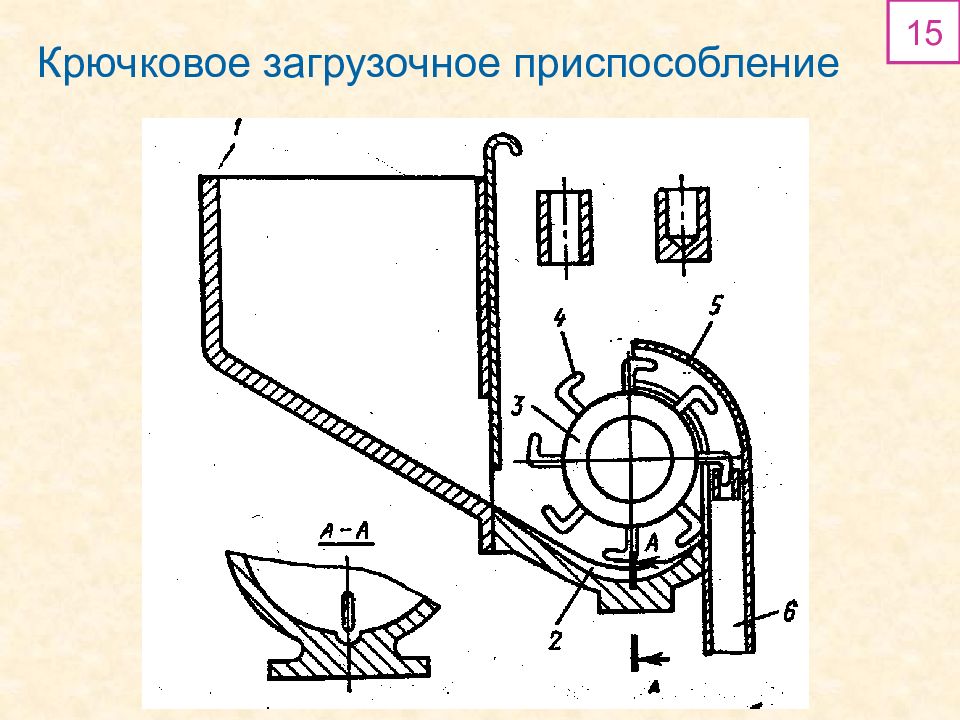

15 Крючковое загрузочное приспособление

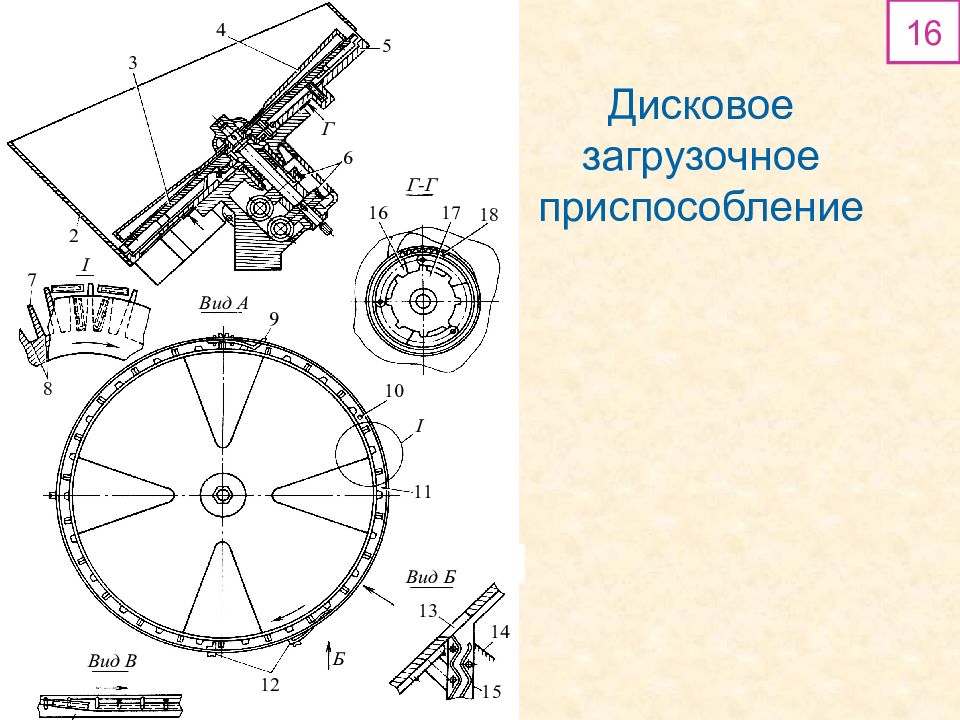

16 Дисковое загрузочное приспособление 1

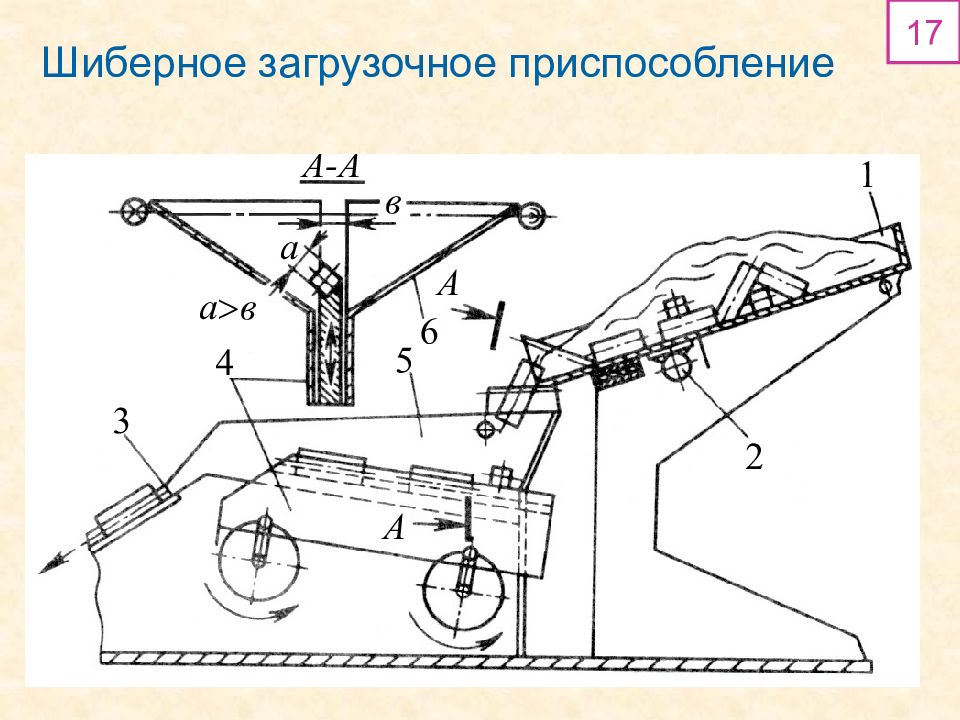

17 Шиберное загрузочное приспособление

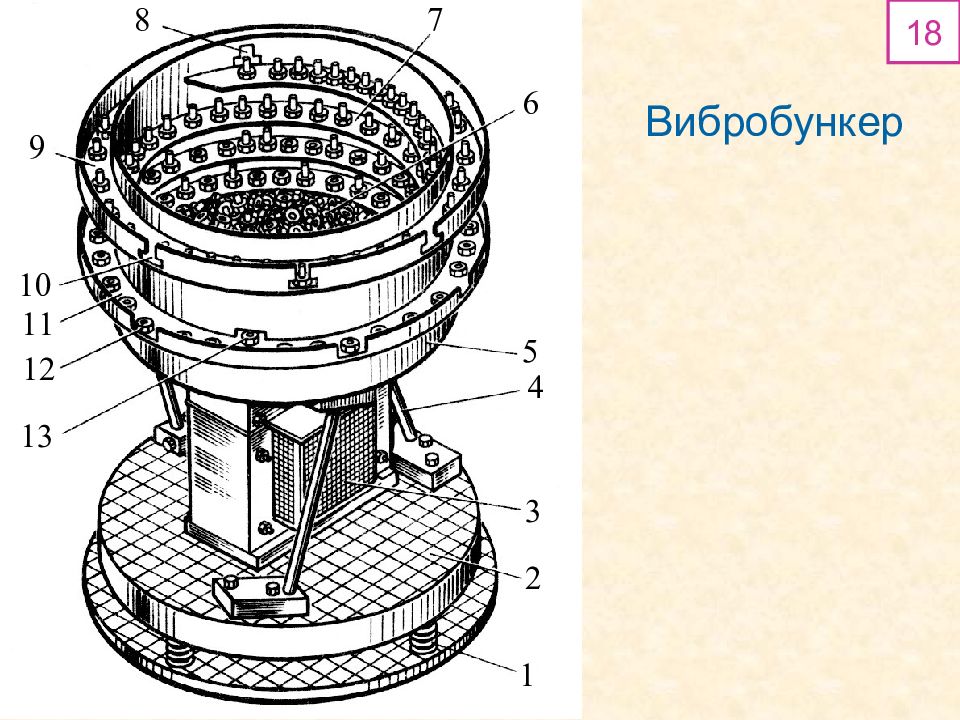

18 Вибробункер
19 Ориентация деталей в вибробункере

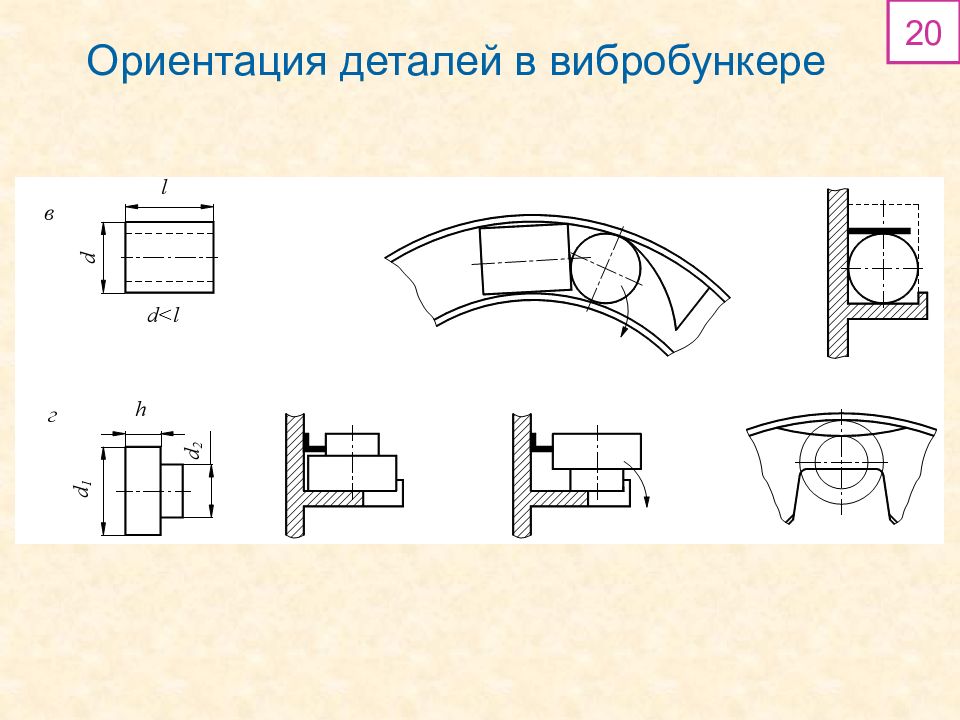

20 Ориентация деталей в вибробункере
21 Ориентация деталей в вибробункере
