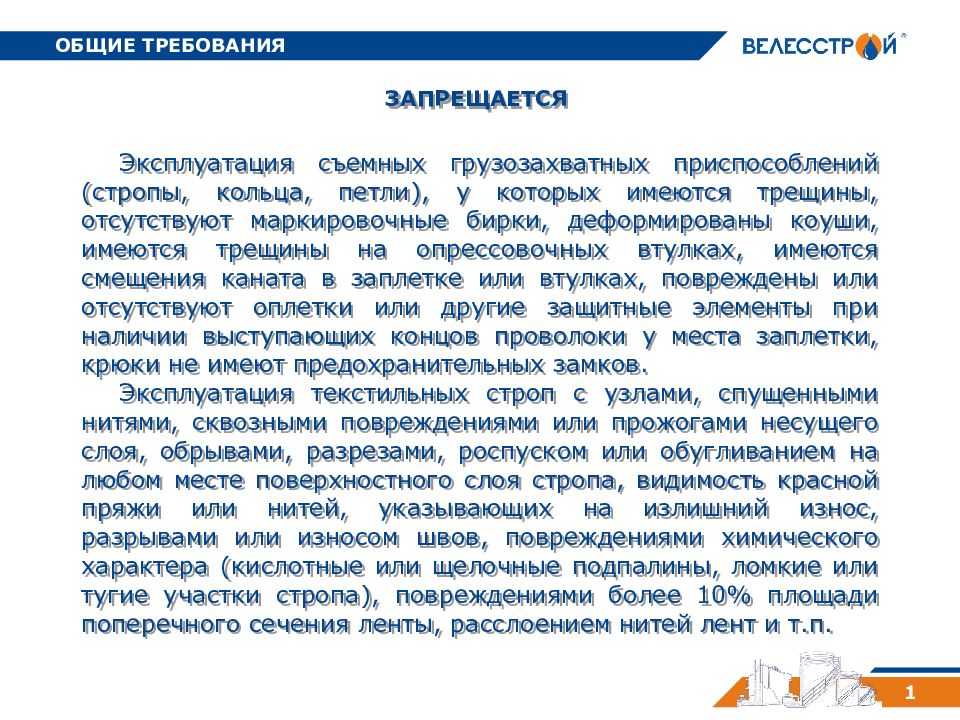

1 ЗАПРЕЩАЕТСЯ Эксплуатация съемных грузозахватных приспособлений (стропы, кольца, петли), у которых имеются трещины, отсутствуют маркировочные бирки, деформированы коуши, имеются трещины на опрессовочных втулках, имеются смещения каната в заплетке или втулках, повреждены или отсутствуют оплетки или другие защитные элементы при наличии выступающих концов проволоки у места заплетки, крюки не имеют предохранительных замков. Эксплуатация текстильных строп с узлами, спущенными нитями, сквозными повреждениями или прожогами несущего слоя, обрывами, разрезами, роспуском или обугливанием на любом месте поверхностного слоя стропа, видимость красной пряжи или нитей, указывающих на излишний износ, разрывами или износом швов, повреждениями химического характера (кислотные или щелочные подпалины, ломкие или тугие участки стропа), повреждениями более 10% площади поперечного сечения ленты, расслоением нитей лент и т.п.

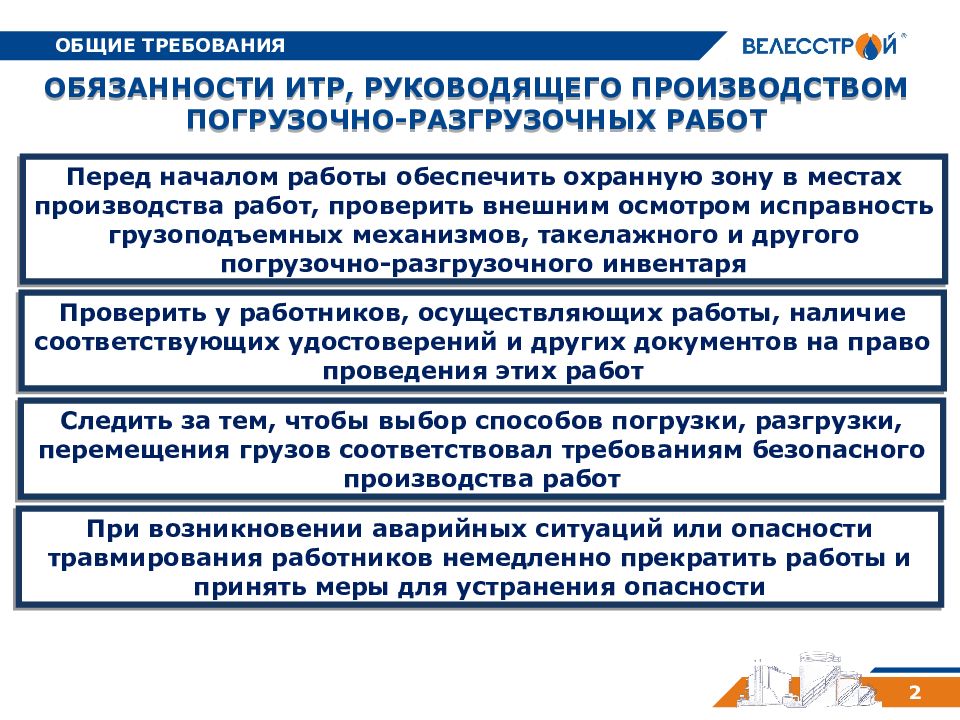

2 ОБЯЗАННОСТИ ИТР, РУКОВОДЯЩЕГО ПРОИЗВОДСТВОМ ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ Перед началом работы обеспечить охранную зону в местах производства работ, проверить внешним осмотром исправность грузоподъемных механизмов, такелажного и другого погрузочно-разгрузочного инвентаря Проверить у работников, осуществляющих работы, наличие соответствующих удостоверений и других документов на право проведения этих работ Следить за тем, чтобы выбор способов погрузки, разгрузки, перемещения грузов соответствовал требованиям безопасного производства работ При возникновении аварийных ситуаций или опасности травмирования работников немедленно прекратить работы и принять меры для устранения опасности
3 Организационные и технические меры безопасности выполнения работ по перемещению грузов с применением подъемных сооружений. На местах производства работ и к оборудованию не должны допускаться лица, не имеющие прямого отношения к этим работам. Не допускается нахождение людей, нахождение и передвижение транспортных средств в зоне возможного падения грузов с подвижного состава при погрузке и разгрузке, а также при перемещении грузов подъемно-транспортным оборудованием.

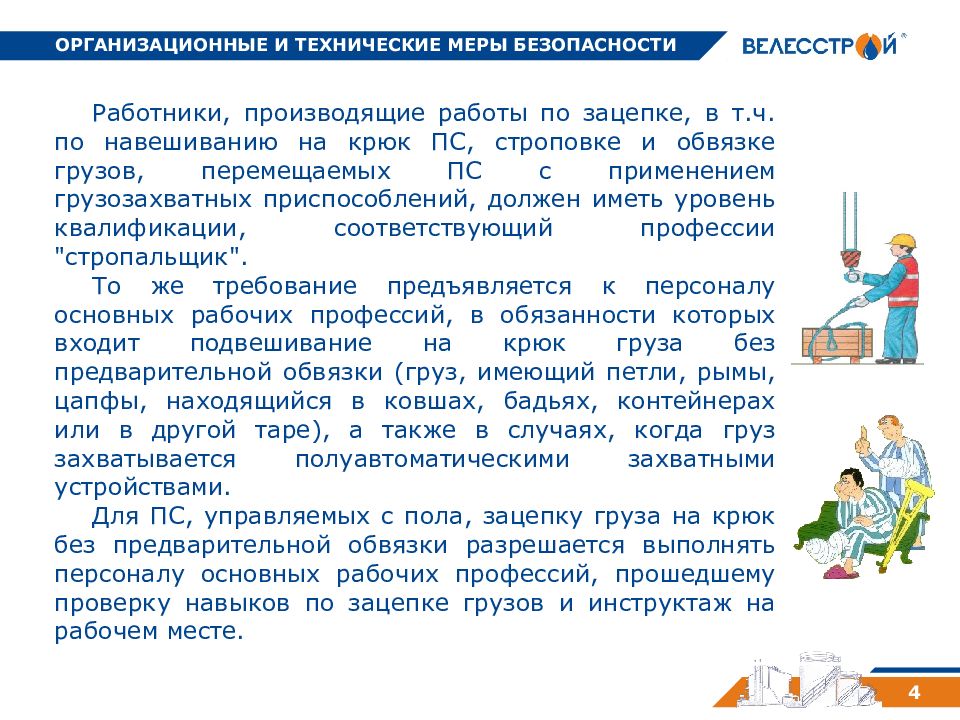

4 Работники, производящие работы по зацепке, в т.ч. по навешиванию на крюк ПС, строповке и обвязке грузов, перемещаемых ПС с применением грузозахватных приспособлений, должен иметь уровень квалификации, соответствующий профессии "стропальщик". То же требование предъявляется к персоналу основных рабочих профессий, в обязанности которых входит подвешивание на крюк груза без предварительной обвязки (груз, имеющий петли, рымы, цапфы, находящийся в ковшах, бадьях, контейнерах или в другой таре), а также в случаях, когда груз захватывается полуавтоматическими захватными устройствами. Для ПС, управляемых с пола, зацепку груза на крюк без предварительной обвязки разрешается выполнять персоналу основных рабочих профессий, прошедшему проверку навыков по зацепке грузов и инструктаж на рабочем месте.

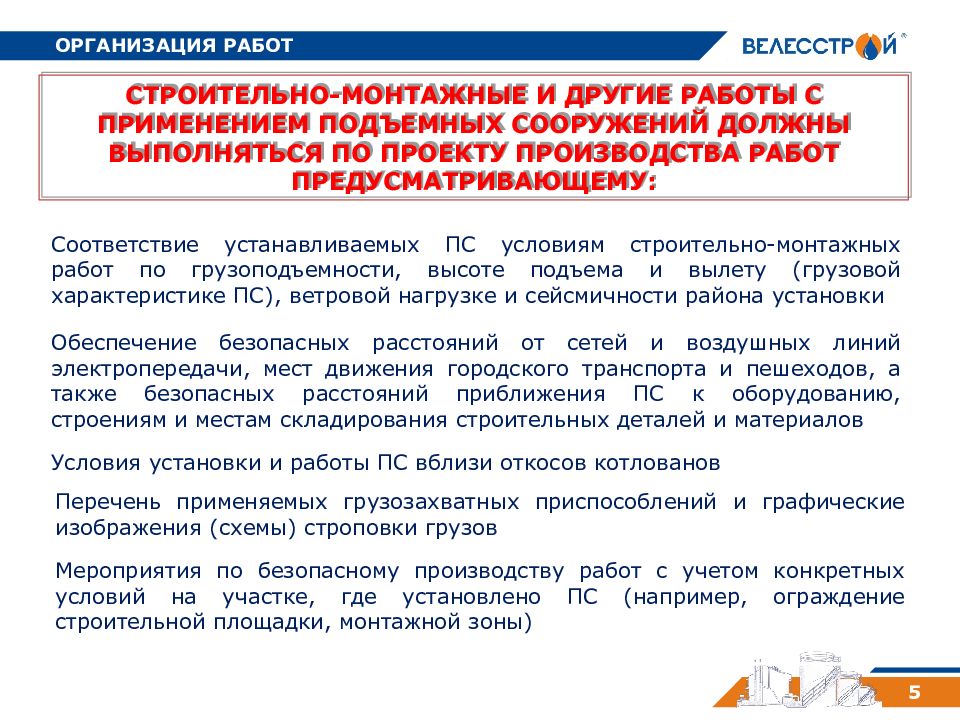

5 СТРОИТЕЛЬНО-МОНТАЖНЫЕ И ДРУГИЕ РАБОТЫ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ СООРУЖЕНИЙ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПО ПРОЕКТУ ПРОИЗВОДСТВА РАБОТ ПРЕДУСМАТРИВАЮЩЕМУ: Соответствие устанавливаемых ПС условиям строительно-монтажных работ по грузоподъемности, высоте подъема и вылету (грузовой характеристике ПС), ветровой нагрузке и сейсмичности района установки Обеспечение безопасных расстояний от сетей и воздушных линий электропередачи, мест движения городского транспорта и пешеходов, а также безопасных расстояний приближения ПС к оборудованию, строениям и местам складирования строительных деталей и материалов Условия установки и работы ПС вблизи откосов котлованов Перечень применяемых грузозахватных приспособлений и графические изображения (схемы) строповки грузов Мероприятия по безопасному производству работ с учетом конкретных условий на участке, где установлено ПС (например, ограждение строительной площадки, монтажной зоны)

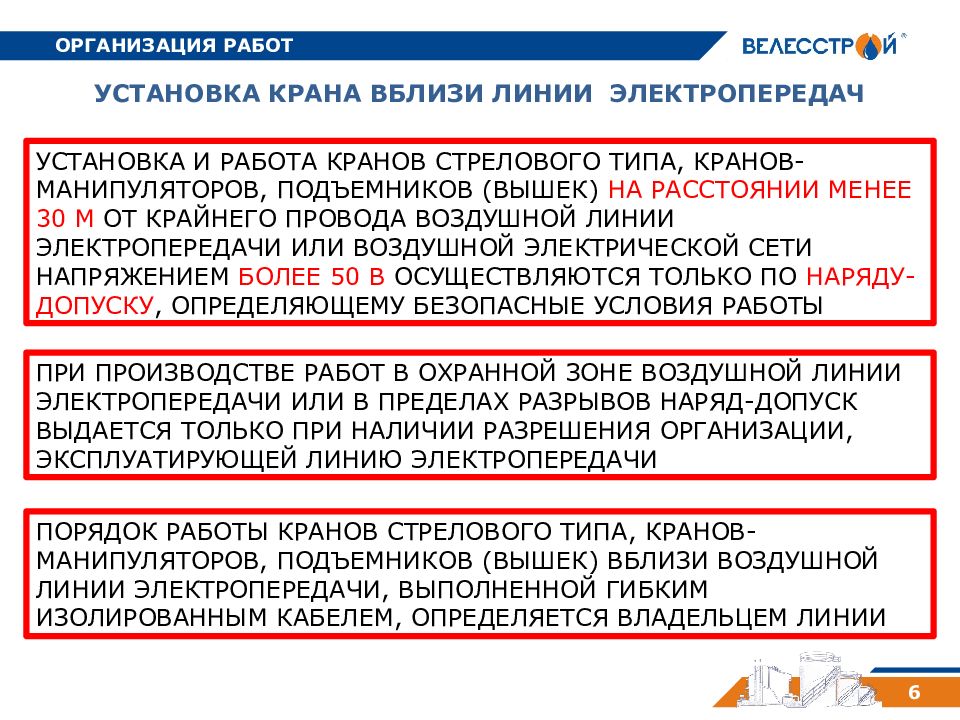

6 УСТАНОВКА КРАНА ВБЛИЗИ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ УСТАНОВКА И РАБОТА КРАНОВ СТРЕЛОВОГО ТИПА, КРАНОВ-МАНИПУЛЯТОРОВ, ПОДЪЕМНИКОВ (ВЫШЕК) НА РАССТОЯНИИ МЕНЕЕ 30 М ОТ КРАЙНЕГО ПРОВОДА ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ИЛИ ВОЗДУШНОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ НАПРЯЖЕНИЕМ БОЛЕЕ 50 В ОСУЩЕСТВЛЯЮТСЯ ТОЛЬКО ПО НАРЯДУ-ДОПУСКУ, ОПРЕДЕЛЯЮЩЕМУ БЕЗОПАСНЫЕ УСЛОВИЯ РАБОТЫ ПРИ ПРОИЗВОДСТВЕ РАБОТ В ОХРАННОЙ ЗОНЕ ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ИЛИ В ПРЕДЕЛАХ РАЗРЫВОВ НАРЯД-ДОПУСК ВЫДАЕТСЯ ТОЛЬКО ПРИ НАЛИЧИИ РАЗРЕШЕНИЯ ОРГАНИЗАЦИИ, ЭКСПЛУАТИРУЮЩЕЙ ЛИНИЮ ЭЛЕКТРОПЕРЕДАЧИ ПОРЯДОК РАБОТЫ КРАНОВ СТРЕЛОВОГО ТИПА, КРАНОВ-МАНИПУЛЯТОРОВ, ПОДЪЕМНИКОВ (ВЫШЕК) ВБЛИЗИ ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ, ВЫПОЛНЕННОЙ ГИБКИМ ИЗОЛИРОВАННЫМ КАБЕЛЕМ, ОПРЕДЕЛЯЕТСЯ ВЛАДЕЛЬЦЕМ ЛИНИИ
7 УСТАНОВКА КРАНА ВБЛИЗИ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ Напряжение воздушной линии, кВ Наименьшее расстояния А (м) до токоведущих частей, находящихся под напряжением До 1 1,5 Св. 1 до 20 2,0 Св. 20 до35 2,0 Св. 35 до 110 3,0 Св. 110 до 220 4,0 Св. 220 400 5,0 Св. 400 до 750 9,0 Св. 750 до 1150 10,0 Установка переносного заземления ОБЯЗАТЕЛЬНА Напряжение воздушной линии Граница охранной зоны Б, м До 1 2 Св1 до 20 10 Св. 20 до 35 15 Св35 до 110 20 Св. 110 до 220 25 Св. 220 до 500 30 Св. 500 до 750 40 Св. 750 до 1150 55
8 ИТР, ОТВЕТСТВЕННЫЙ ЗА БЕЗОПАСНОЕ ПРОИЗВОДСТВО РАБОТ С ПРИМЕНЕНИЕ ПОДЪЕМНЫХ СООРУЖЕНИЙ, ОПРЕДЕЛЯЕТ МЕСТО УСТАНОВКИ КРАНА. КРАН УСТАНАВЛИВАЮТ НА ВЫБРАННУЮ ПЛОЩАДКУ, ЗАЗЕМЛЯЮТ ПЕРЕНОСНЫМ ЗАЗЕМЛЕНИЕМ И ВЫСТАВЛЯЮТ ВЫНОСНЫЕ ОПОРЫ (ПРИ ЭТОМ МАШИНИСТ КРАНА ДОЛЖЕН НАХОДИТЬСЯ ВНЕ КАБИНЫ). ЛИЦО, ОТВЕТСТВЕННОЕ ЗА БЕЗОПАСНОЕ ПРОИЗВОДСТВО РАБОТ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ СООРУЖЕНИЙ, ДЕЛАЕТ ЗАПИСЬ В ВАХТЕННОМ ЖУРНАЛЕ: «УСТАНОВКУ КРАНА НА УКАЗАННОМ МНОЮ МЕСТЕ ПРОВЕРИЛ. РАБОТУ РАЗРЕШАЮ». МАШИНИСТ ПЕРЕВОДИТ СТРЕЛУ КРАНА ИЗ ТРАНСПОРТНОГО ПОЛОЖЕНИЯ В РАБОЧЕЕ. ОПРЕДЕЛЯЮТ ОПАСНУЮ ЗОНУ РАБОТЫ КРАНА И ВЫСТАВЛЯЮТ СИГНАЛЬНОЕ ОГРАЖДЕНИЕ. УСТАНОВКА КРАНА ВБЛИЗИ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ ОРГАНИЗАЦИЯ РАБОТ

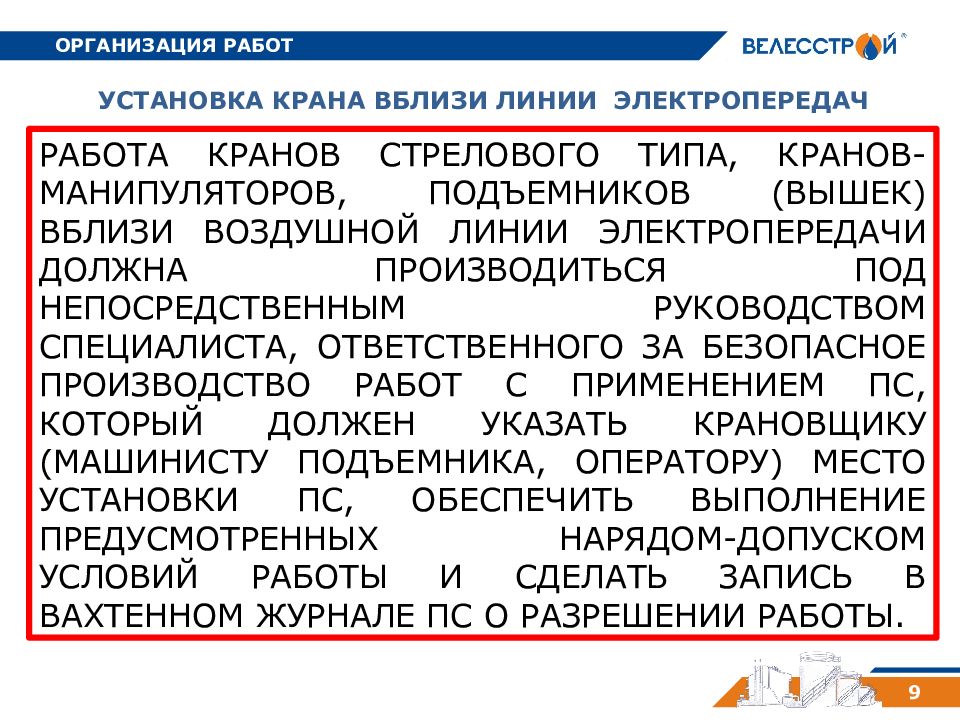

9 РАБОТА КРАНОВ СТРЕЛОВОГО ТИПА, КРАНОВ-МАНИПУЛЯТОРОВ, ПОДЪЕМНИКОВ (ВЫШЕК) ВБЛИЗИ ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ДОЛЖНА ПРОИЗВОДИТЬСЯ ПОД НЕПОСРЕДСТВЕННЫМ РУКОВОДСТВОМ СПЕЦИАЛИСТА, ОТВЕТСТВЕННОГО ЗА БЕЗОПАСНОЕ ПРОИЗВОДСТВО РАБОТ С ПРИМЕНЕНИЕМ ПС, КОТОРЫЙ ДОЛЖЕН УКАЗАТЬ КРАНОВЩИКУ (МАШИНИСТУ ПОДЪЕМНИКА, ОПЕРАТОРУ) МЕСТО УСТАНОВКИ ПС, ОБЕСПЕЧИТЬ ВЫПОЛНЕНИЕ ПРЕДУСМОТРЕННЫХ НАРЯДОМ-ДОПУСКОМ УСЛОВИЙ РАБОТЫ И СДЕЛАТЬ ЗАПИСЬ В ВАХТЕННОМ ЖУРНАЛЕ ПС О РАЗРЕШЕНИИ РАБОТЫ. УСТАНОВКА КРАНА ВБЛИЗИ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ
10 Ш А Г О В О Е Н А П Р Я Ж Е Н И Е Возникает при отсутствии или неисправности переносного заземлителя, когда стрела крана или груз касается линии электропередач. Металлоконструкция крана оказывается под напряжением Радиус зоны действия напряжения шага – 8 м от места замыкания Чем шире шаг, тем сильнее воздействие шагового напряжения Запрещается: Прикасаться к машине; Спускаться (подниматься) с машины до снятия напряжения; Удаляться бегом или широким шагом. Машинист крана обязан принять меры к быстрейшему разрыву возникшего контакта и отведению стрелы крана на безопасное расстояние, предупредив работников, что машина находится под напряжением

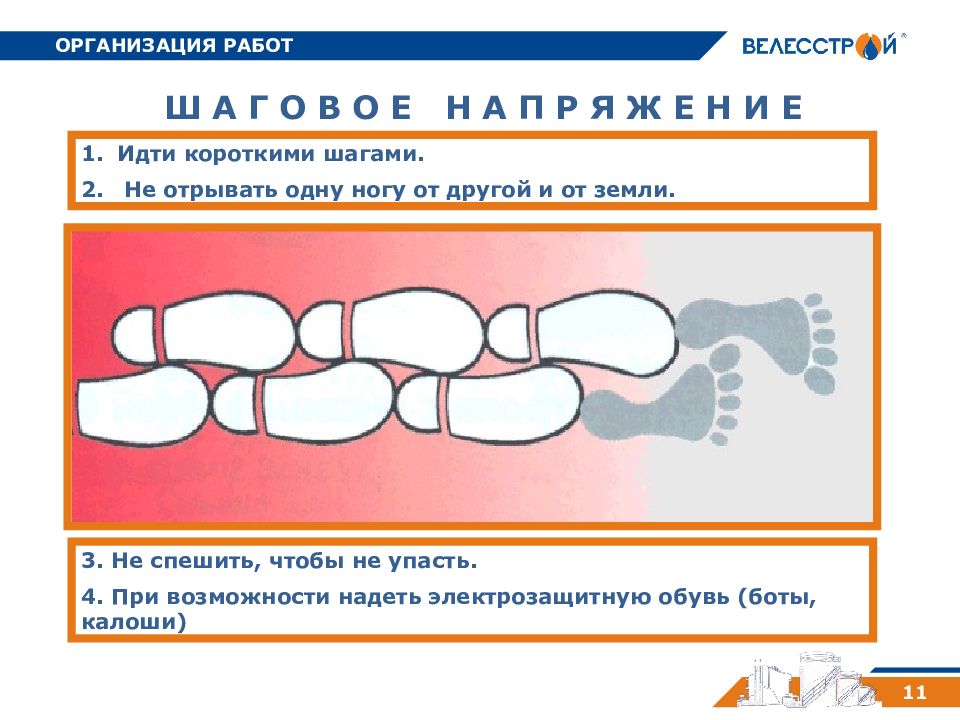

11 Ш А Г О В О Е Н А П Р Я Ж Е Н И Е Идти короткими шагами. Не отрывать одну ногу от другой и от земли. 3. Не спешить, чтобы не упасть. 4. При возможности надеть электрозащитную обувь (боты, калоши)
12 ПЕРЕМЕЩЕНИЕ ГРУЗА УБЕДИСЬ, ЧТО В ОПАСНОЙ ЗОНЕ НЕТ ЛЮДЕЙ ОГРАДИ ОПАСНУЮ ЗОНУ! Проверь исправность монтажных петель Убедись, что груз не имеет видимых повреждений При необходимости прикрепи оттяжки Установи грузовой крюк по центру груза и застроп и груз Неиспользованные концы многоветьевого стропа закрепи на крюке крана Подай крановщику сигнал о подъеме груза Удали с груза грязь, наледь, мусор, пред-меты, которые могут упасть при подъеме и перемещении
13 ПЕРЕМЕЩЕНИЕ ГРУЗА После подъема груза на 200 – 300 мм убедись, что он самопроизвольно не опускается Проверь правильность строповки и вертикальность грузовых канатов! Если происходит самопроизвольное опускание груза: - Подать сигнал о немедленном опускании груза. - Освободить крюк. - Не продолжать работы до устранения неисправности тормоза крана.
14 ПЕРЕМЕЩЕНИЕ ГРУЗА Приближаться к поднимаемому (опускаемому) грузу разрешается только при расстоянии от груза до земли не более 1 м. ЗАПРЕЩАЕТСЯ находиться между поднимаемым (опускаемым) грузом и штабелем, стеной, конструкцией и т. д.

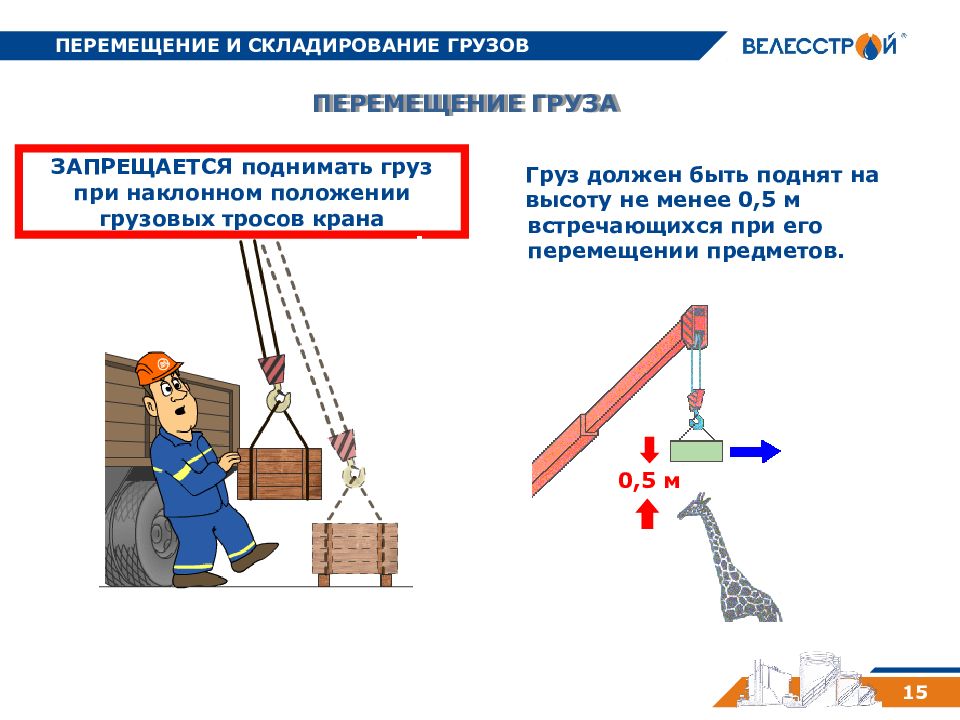

15 ПЕРЕМЕЩЕНИЕ ГРУЗА ЗАПРЕЩАЕТСЯ поднимать груз при наклонном положении грузовых тросов крана 0,5 м Груз должен быть поднят на высоту не менее 0,5 м встречающихся при его перемещении предметов.
16 ПЕРЕМЕЩЕНИЕ ГРУЗА При перемещении длинномерных грузов используй оттяжки Оттяжки служат только для удержания груза от разворота Оттягивать или раскачивать груз ЗАПРЕЩАЕТСЯ Стропальщики должны находиться только вне опасной зоны!
17 Снимать стропы с груза или крюка можно только после того, как груз прочно установлен, а при необходимости и закреплен Проверь место складирования Опускай груз точно на назначенное место
18 СКЛАДИРОВАНИЕ ГРУЗОВ Штабель груза формируют обязательно с помощью подкладок 1 и прокладок 2 ПОДГОТОВКА ПЛОЩАДКИ ДЛЯ СКЛАДИРОВАНИЯ Очистить площадку от сухой травы, коры, бурьяна, щепы, устранить ямы и рытвины. Покрыть площадку слоем песка, земли, гравия, или щебня толщиной не менее 15 см. Площадка должна быть тщательно спланирована. Обозначить границы штабелей, проходов и проездов между ними. Зимой очистить проходы от снега и льда, посыпать песком или шлаком.

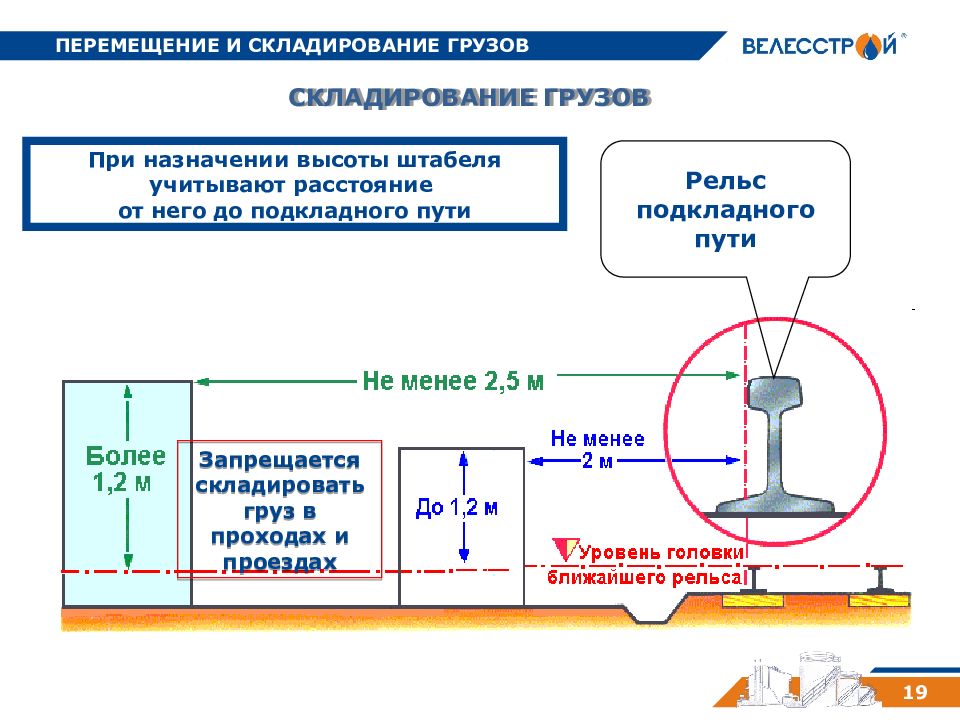

19 СКЛАДИРОВАНИЕ ГРУЗОВ Рельс подкладного пути Запрещается складировать груз в проходах и проездах При назначении высоты штабеля учитывают расстояние от него до подкладного пути
20 СКЛАДИРОВАНИЕ ГРУЗОВ Подкладки и прокладки в штабеле располагают строго в одной плоскости во избежание местных перегрузок Использовать подкладки и прокладки круглого сечения Толщина прокладки – не менее чем на 20 мм больше высоты выступающих элементов Длина – не менее чем на 100 мм больше габарита опирания груза

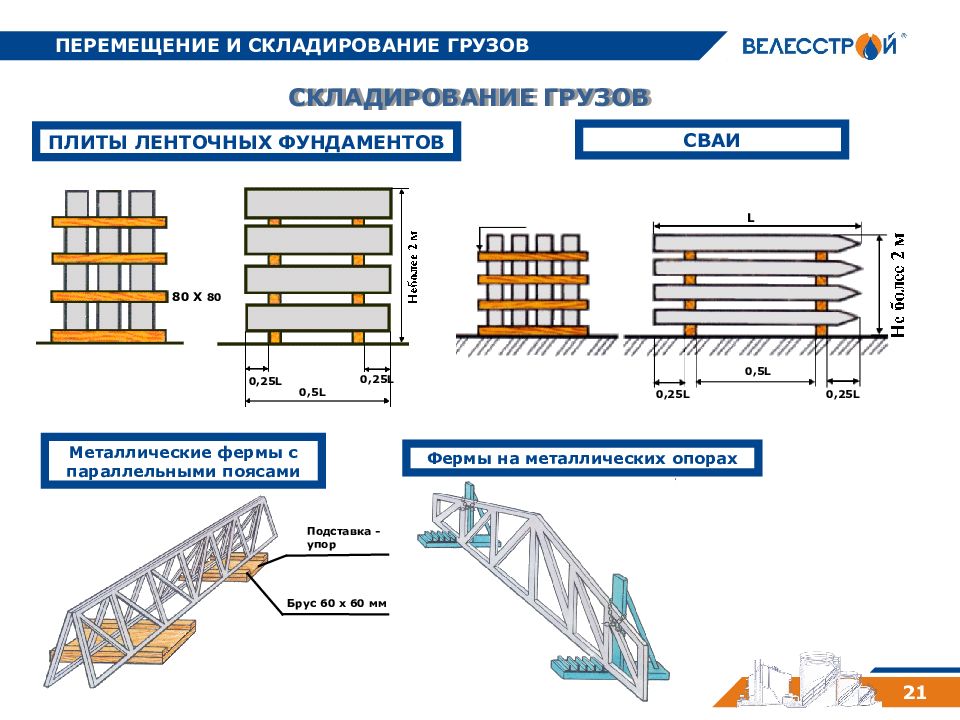

21 СКЛАДИРОВАНИЕ ГРУЗОВ ПЛИТЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ СВАИ 80 Х 80 L 0,5 L 0,25L 0,25L 0,25L 0,25L 0,5 L Металлические фермы с параллельными поясами Фермы на металлических опорах Подставка - упор Брус 60 х 60 мм
22 СУХОЙ БРУС, ШПАЛЫ ПРИ РУЧНОЙ УКЛАДКЕ СКЛАДИРОВАНИЕ ЛЕСОМАТЕРИАЛОВ Брус 250 х 250 или железобетонная балка 2000 2000 500 РЯДНАЯ УКЛАДКА УКЛАДКА В КЛЕТКУ Прокладка 250 х 250 Прокладка 100х50 Площадку для складирования очищают от сухой травы, коры, щепы. Прокладки устанавливают симметрично продольной оси штабеля на расстоянии от торцов бревен не более 1м с каждой стороны. Лесоматериалы укладывают комлями и вершинами в противоположные стороны и выравнивают с одной из сторон штабеля. КРУГЛЫЙ ЛЕС Прокладка 100 х 50 мм 1000 мм Упор Прокладка 250 х 250 мм

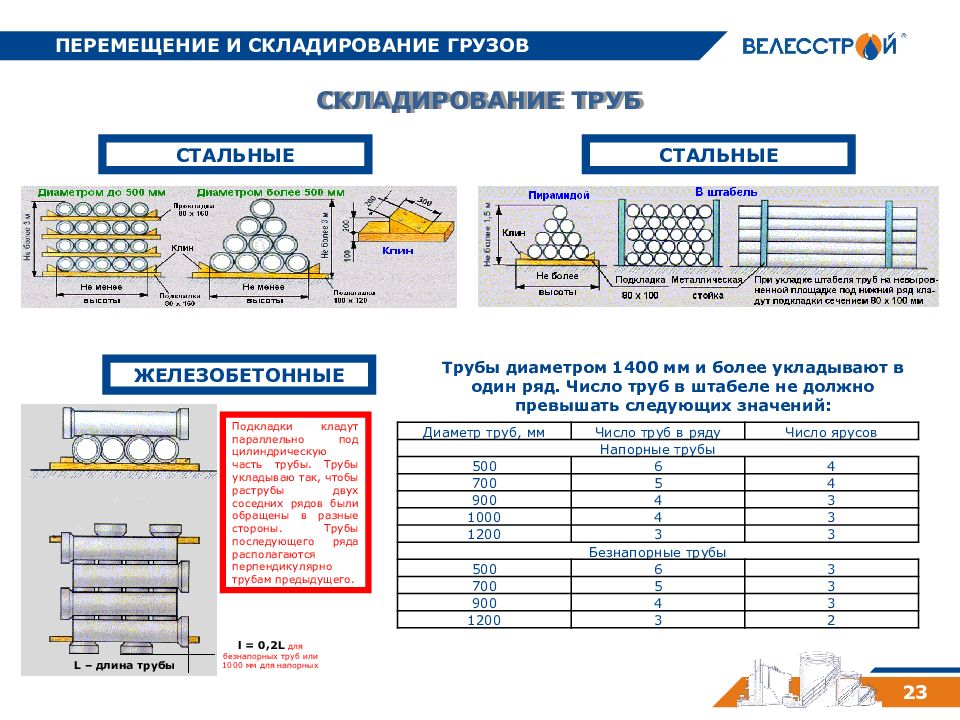

23 СКЛАДИРОВАНИЕ ТРУБ СТАЛЬНЫЕ СТАЛЬНЫЕ ЖЕЛЕЗОБЕТОННЫЕ L – длина трубы l = 0,2L для безнапорных труб или 1000 мм для напорных Подкладки кладут параллельно под цилиндрическую часть трубы. Трубы укладываю так, чтобы раструбы двух соседних рядов были обращены в разные стороны. Трубы последующего ряда располагаются перпендикулярно трубам предыдущего. Трубы диаметром 1400 мм и более укладывают в один ряд. Число труб в штабеле не должно превышать следующих значений: Диаметр труб, мм Число труб в ряду Число ярусов Напорные трубы 500 6 4 700 5 4 900 4 3 1000 4 3 1200 3 3 Безнапорные трубы 500 6 3 700 5 3 900 4 3 1200 3 2
24 СКЛАДИРОВАНИЕ МЕТАЛЛОПРОКАТА Мелкосортный металл в стеллажах Металлический лист в стеллажах Прокладка 60х80 мм Прокладка 60х60 мм Подкладка 80х80 мм Профильный лист Швеллер Прокладка 60х80 Брусок 200х200 Запрещается размещать металлопрокат, металлические конструкции и заготовки в охранной зоне линий электропередач без согласования с организацией, эксплуатирующей эти линии. Размещенные в охранной зоне линий электропередачи металлопрокат и металлические конструкции в случае возникновения на них под влиянием электромагнитного поля электрического напряжения величиной выше 20 В надлежит заземлять (кроме случаев их складирования непосредственно на грунт, проводящие металлоконструкции, эстакады и сооружения).
25 ПРИ ВЫПОЛНЕНИИ ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ СООРУЖЕНИЙ НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ: Работать грузоподъемными механизмами и механизмами передвижения крана по сигналу стропальщика; Немедленно приостанавливать работу по сигналу «Стоп» независимо от того, кем он подан; Подъем, опускание, перемещение груза, торможение при всех перемещениях выполнять плавно, без рывков; Застрапливать и отцеплять груз необходимо после полной остановки каната, его ослабления и при опущенной крюковой подвеске или траверсе; Строповку груза необходимо производить в соответствии со схемой строповки для данного груза; Для подводки стропов под груз необходимо применять специальные приспособления.

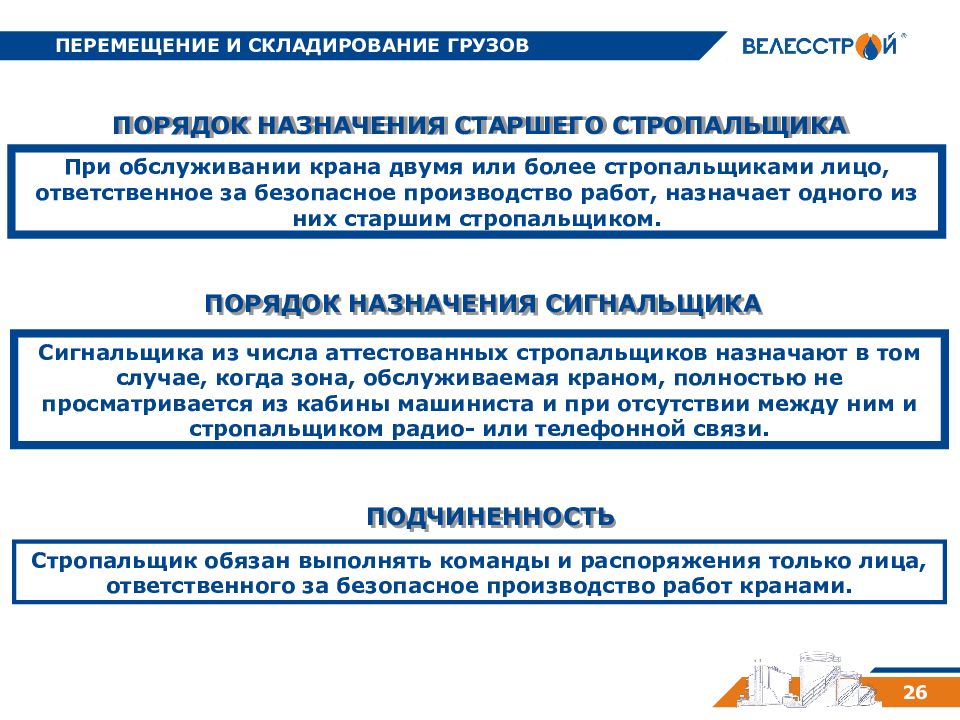

26 Стропальщик обязан выполнять команды и распоряжения только лица, ответственного за безопасное производство работ кранами. При обслуживании крана двумя или более стропальщиками лицо, ответственное за безопасное производство работ, назначает одного из них старшим стропальщиком. Сигнальщика из числа аттестованных стропальщиков назначают в том случае, когда зона, обслуживаемая краном, полностью не просматривается из кабины машиниста и при отсутствии между ним и стропальщиком радио- или телефонной связи. ПОРЯДОК НАЗНАЧЕНИЯ СТАРШЕГО СТРОПАЛЬЩИКА ПОРЯДОК НАЗНАЧЕНИЯ СИГНАЛЬЩИКА ПОДЧИНЕННОСТЬ

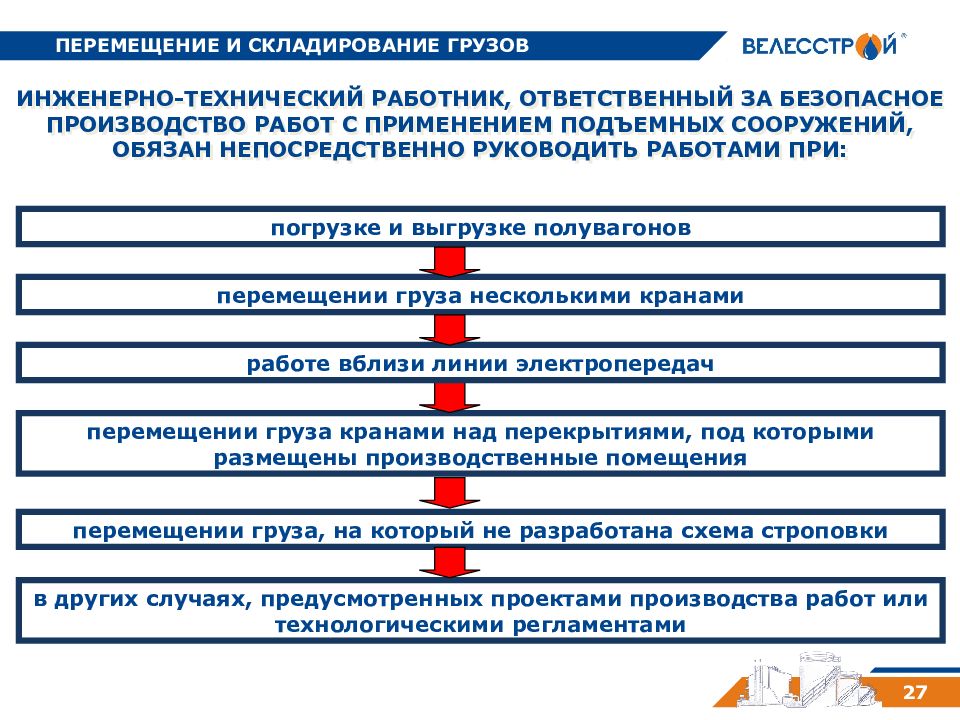

27 в других случаях, предусмотренных проектами производства работ или технологическими регламентами ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ РАБОТНИК, ОТВЕТСТВЕННЫЙ ЗА БЕЗОПАСНОЕ ПРОИЗВОДСТВО РАБОТ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ СООРУЖЕНИЙ, ОБЯЗАН НЕПОСРЕДСТВЕННО РУКОВОДИТЬ РАБОТАМИ ПРИ: погрузке и выгрузке полувагонов перемещении груза несколькими кранами перемещении груза кранами над перекрытиями, под которыми размещены производственные помещения перемещении груза, на который не разработана схема строповки работе вблизи линии электропередач

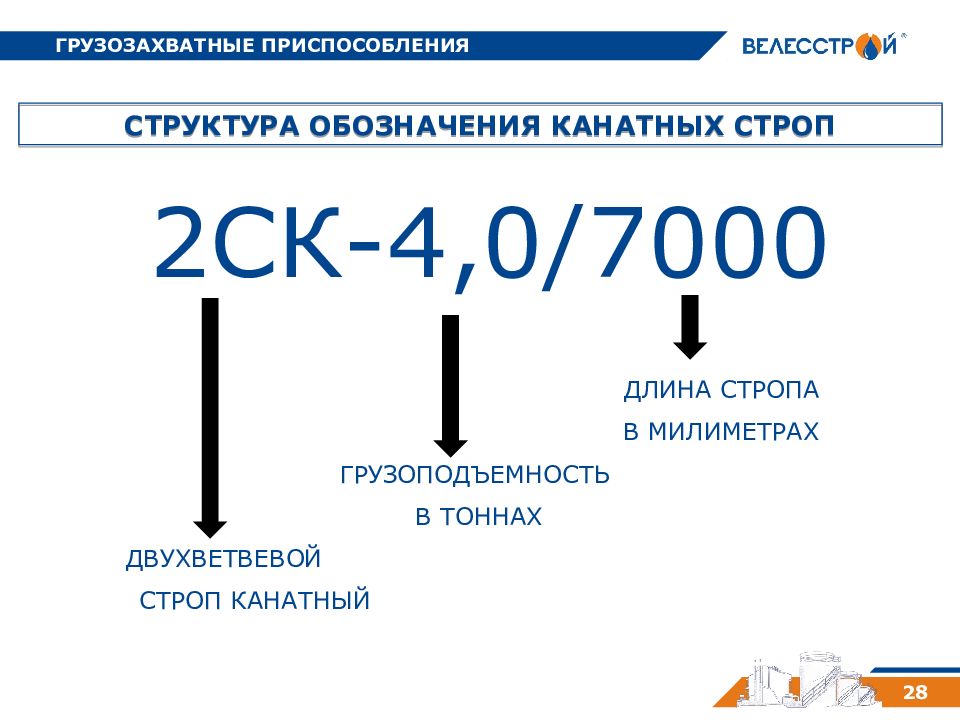

28 СТРУКТУРА ОБОЗНАЧЕНИЯ КАНАТНЫХ СТРОП 2СК - 4,0/7000 Д ЛИНА СТРОПА В МИЛИМЕТРАХ ГРУЗОПОДЪЕМНОСТЬ В ТОННАХ ДВУХВЕТ В ЕВОЙ СТРОП КАНАТНЫЙ
29 МАКСИМАЛЬНЫЕ БЕЗОПАСНЫЕ РАБОЧИЕ НАГРУЗКИ НА КАНАТНЫЕ СТРОПЫ
30 МАКСИМАЛЬНЫЕ БЕЗОПАСНЫЕ РАБОЧИЕ НАГРУЗКИ НА ЦЕПНЫЕ СТРОПЫ С УЧЕТОМ СХЕМ СТРОПОВКИ ГРУЗОВ

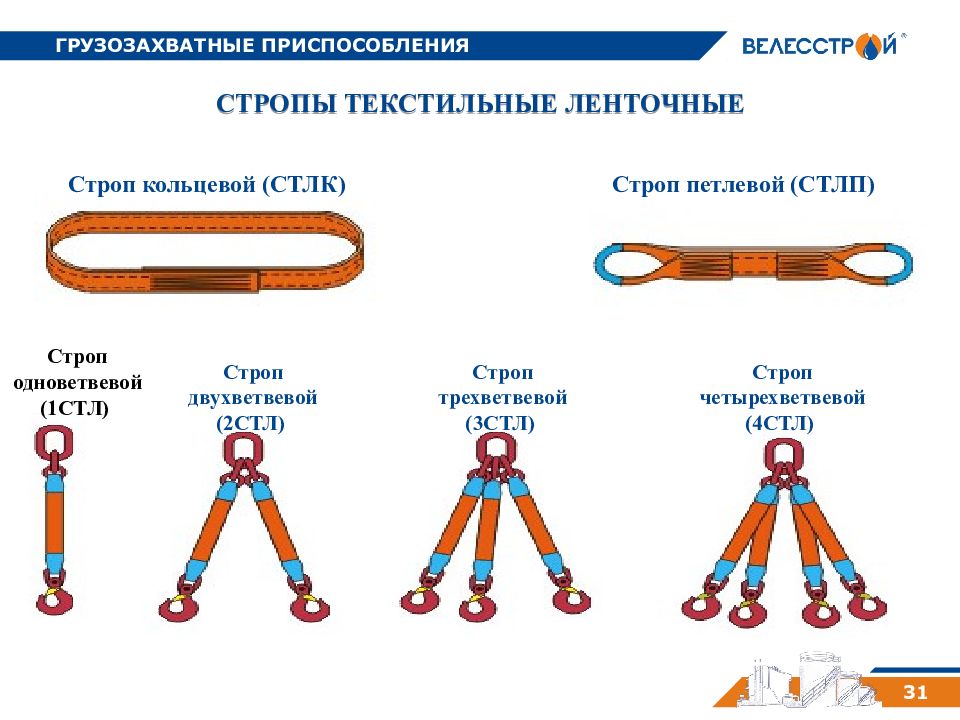

31 СТРОПЫ ТЕКСТИЛЬНЫЕ ЛЕНТОЧНЫЕ Строп кольцевой (СТЛК) Строп петлевой (СТЛП) Строп одноветвевой (1СТЛ) Строп двухветвевой (2СТЛ) Строп трехветвевой (3СТЛ) Строп четырехветвевой (4СТЛ)

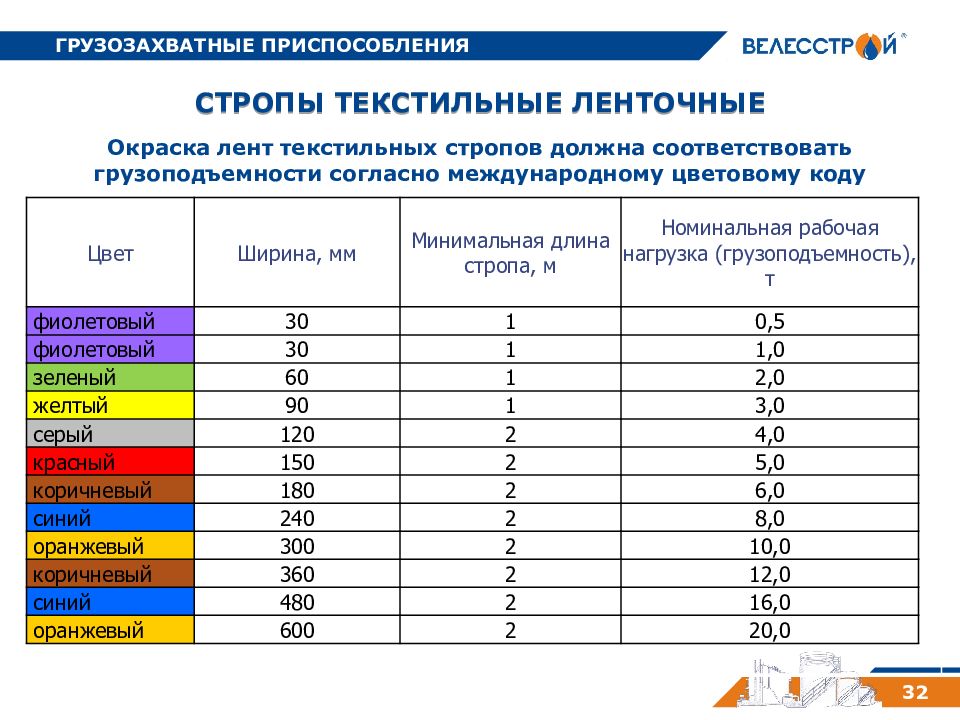

32 СТРОПЫ ТЕКСТИЛЬНЫЕ ЛЕНТОЧНЫЕ Окраска лент текстильных стропов должна соответствовать грузоподъемности согласно международному цветовому коду Цвет Ширина, мм Минимальная длина стропа, м Номинальная рабочая нагрузка (грузоподъемность), т фиолетовый 30 1 0,5 фиолетовый 30 1 1,0 зеленый 60 1 2,0 желтый 90 1 3,0 серый 120 2 4,0 красный 150 2 5,0 коричневый 180 2 6,0 синий 240 2 8,0 оранжевый 300 2 10,0 коричневый 360 2 12,0 синий 480 2 16,0 оранжевый 600 2 20,0

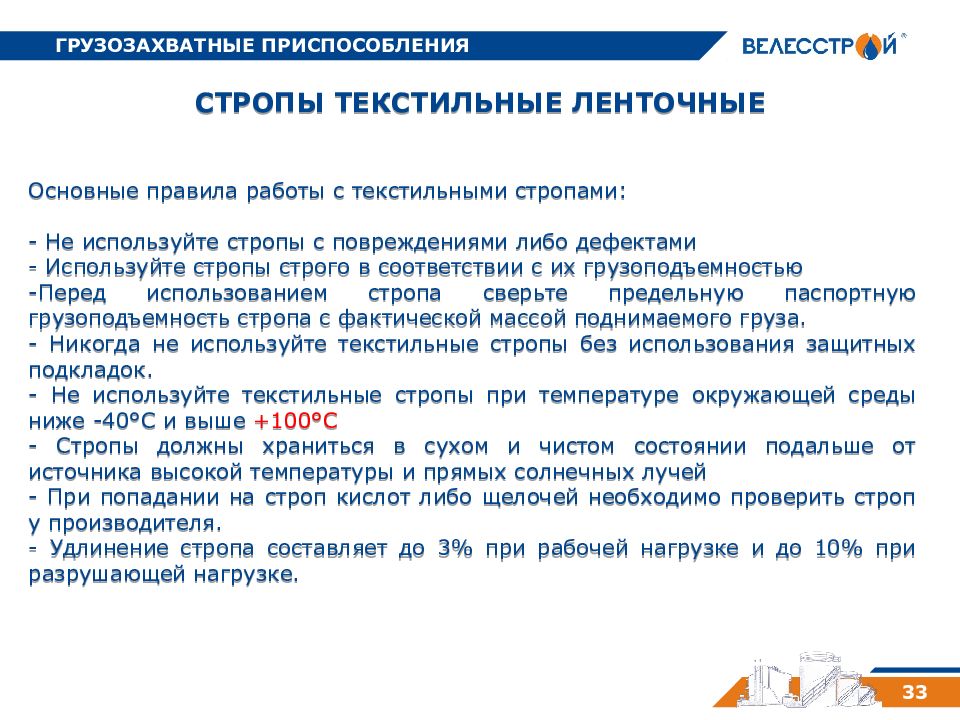

33 СТРОПЫ ТЕКСТИЛЬНЫЕ ЛЕНТОЧНЫЕ Основные правила работы с текстильными стропами: - Не используйте стропы с повреждениями либо дефектами - Используйте стропы строго в соответствии с их грузоподъемностью -Перед использованием стропа сверьте предельную паспортную грузоподъемность стропа с фактической массой поднимаемого груза. - Никогда не используйте текстильные стропы без использования защитных подкладок. - Не используйте текстильные стропы при температуре окружающей среды ниже -40°С и выше +100°С - Стропы должны храниться в сухом и чистом состоянии подальше от источника высокой температуры и прямых солнечных лучей - При попадании на строп кислот либо щелочей необходимо проверить строп у производителя. - Удлинение стропа составляет до 3% при рабочей нагрузке и до 10% при разрушающей нагрузке.

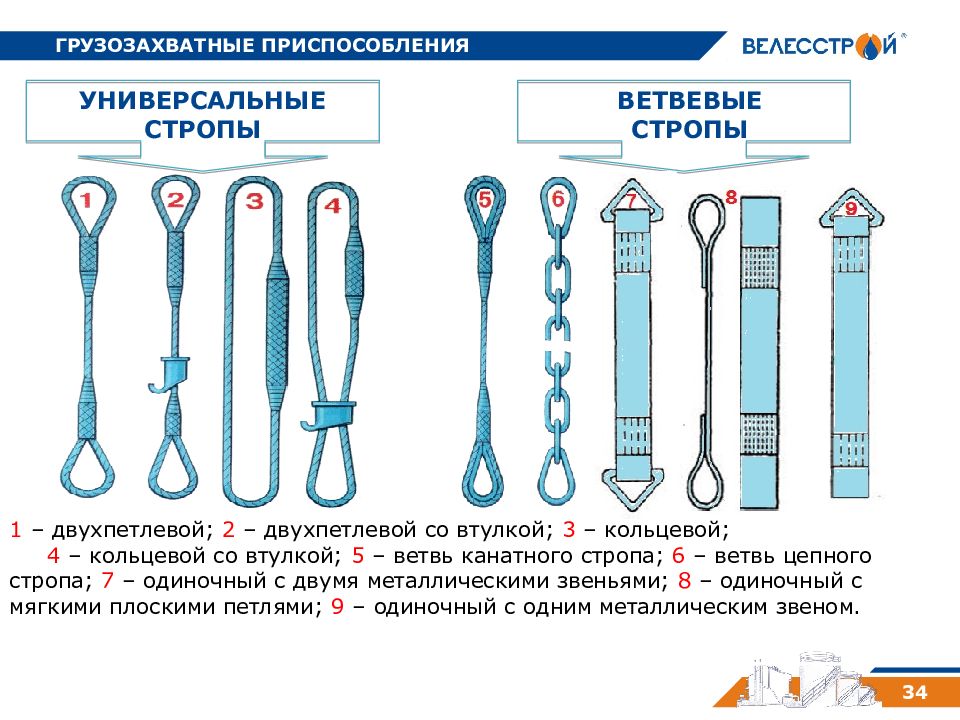

34 УНИВЕРСАЛЬНЫЕ СТРОПЫ ВЕТВЕВЫЕ СТРОПЫ 1 – двухпетлевой ; 2 – двухпетлевой со втулкой; 3 – кольцевой; 4 – кольцевой со втулкой; 5 – ветвь канатного стропа; 6 – ветвь цепного стропа; 7 – одиночный с двумя металлическими звеньями; 8 – одиночный с мягкими плоскими петлями; 9 – одиночный с одним металлическим звеном.
35 Стропы с уравнительными блоками

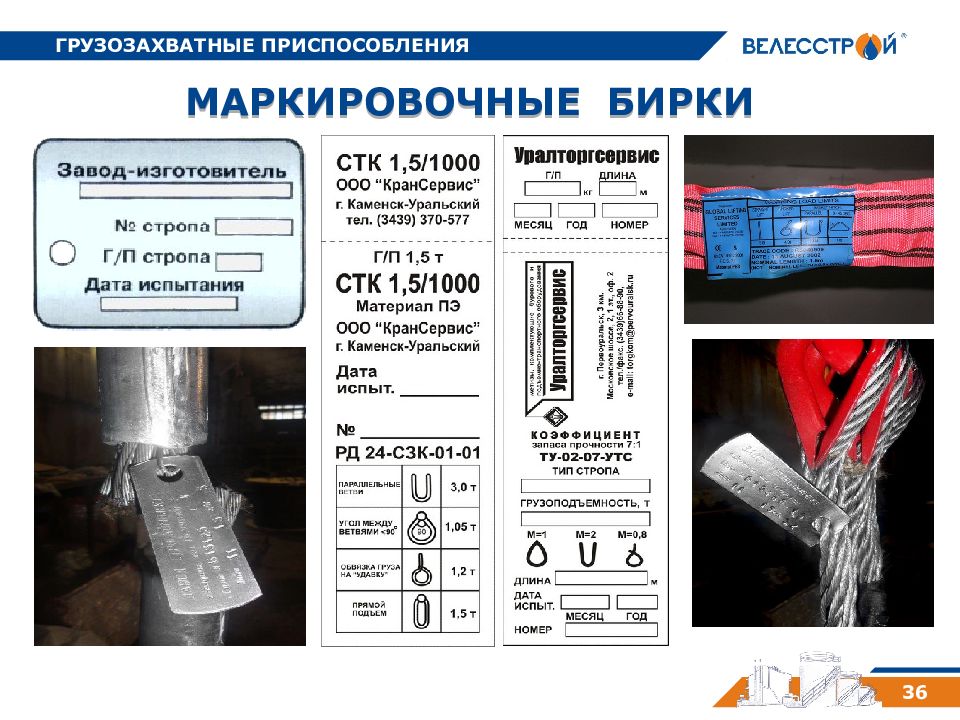

36 МАРКИРОВОЧНЫЕ БИРКИ

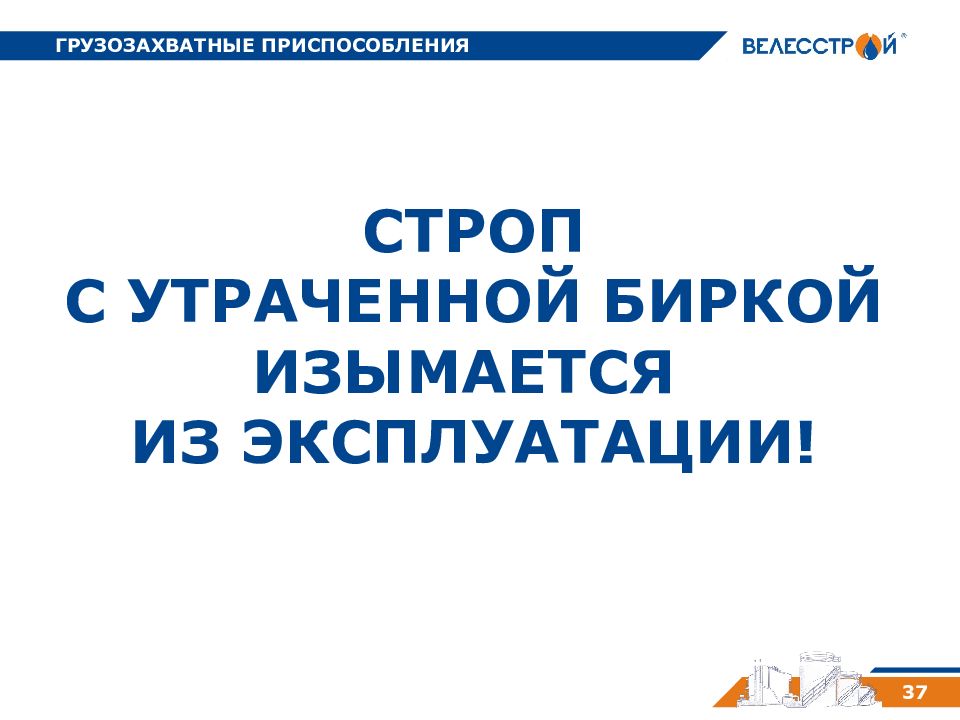

37 СТРОП С УТРАЧЕННОЙ БИРКОЙ ИЗЫМАЕТСЯ ИЗ ЭКСПЛУАТАЦИИ!
38 ЭЛЕМЕНТЫ СТРОП ТИПЫ ЗВЕНЬЕВ «Рт1» – с планкой Грузоподъемность До 16 т «Т» – с одним упором Грузоподъемность До 12,5 т «Т» – с двумя упорами Грузоподъемность До 32 т
39 ЭЛЕМЕНТЫ СТРОП ТИПЫ ЗВЕНЬЕВ «О» Грузоподъемность До 25 т «Ов1» и «Ов2» Грузоподъемность До 20 т «Ров» - с замком Грузоподъемность До 2 т
40 Крюк типа К1 и К2 Карабин
41 ВИДЫ КОНЦЕВЫХ КРЕПЛЕНИЙ КАНАТА Заплеткой Обжимной втулкой Заливкой Клиновой втулкой
42 ВИДЫ КОНЦЕВЫХ КРЕПЛЕНИЙ КАНАТА Цанговый захват Коушный разъемный захват
43 СТРОПЫ ИЗ КАНАТОВ ДВОЙНОЙ СВИВКИ подлежат браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице: Длина участка с обрывами ( d – диаметр каната, мм) Число видимых обрывов на участке 3d 4 6d 6 30d 16

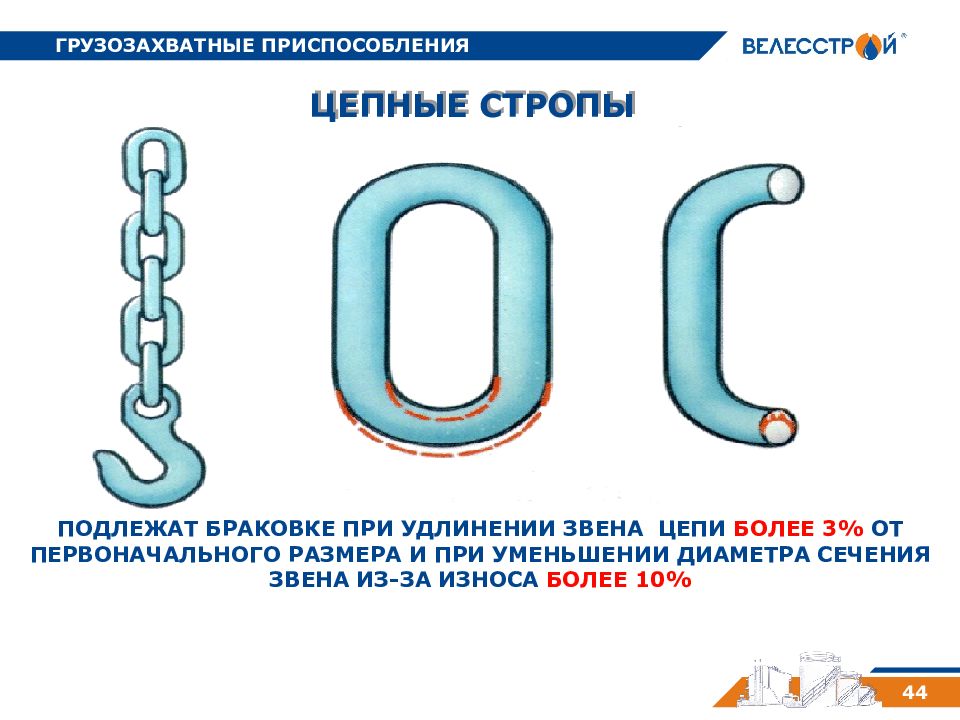

44 ЦЕПНЫЕ СТРОПЫ ПОДЛЕЖАТ БРАКОВКЕ ПРИ УДЛИНЕНИИ ЗВЕНА ЦЕПИ БОЛЕЕ 3% ОТ ПЕРВОНАЧАЛЬНОГО РАЗМЕРА И ПРИ УМЕНЬШЕНИИ ДИАМЕТРА СЕЧЕНИЯ ЗВЕНА ИЗ-ЗА ИЗНОСА БОЛЕЕ 10%
45 ОСМОТР СЪЕМНЫХ ГРУЗОЗАХВАТНЫХ ПРИСПОСОБЛЕНИЙ (СГП) И ТАРЫ : ИТР, ответственным за безопасное производство работ с применением ПС: Исполнителем работ (стропальщик, машинист крана): - Траверс, клещей, захватов и тары - каждый месяц - Стропов (за исключением редко используемых) - каждые 10 дней - Перед применением - Редко используемых съемных грузозахватных приспособлений - перед началом работ
46 Угол между ветвями многоветьевого стропа не должен превышать 90° Устройства для дистанционного захвата или освобождения груза При длине груза 12 м и более применять траверсы ЭКСЦЕНТРИКОВЫЕ ЗАХВАТЫ служат для перемещения листового металла различной толщины
47 Грузозахватные приспособления для перегрузки и транспортировки штучных грузов Эксцентриковый захват с одним эксцентриком поджимаемым вручную Эксцентриковый захват для строповки листов в горизонтальном положении ЭКСЦЕНТРИКОВЫЙ ЗАХВАТ с одним эксцентриком поджимаемым натяжением каната ЭКСЦЕНТРИКОВЫЙ ЗАХВАТ с двусторонним расположением эксцентриков

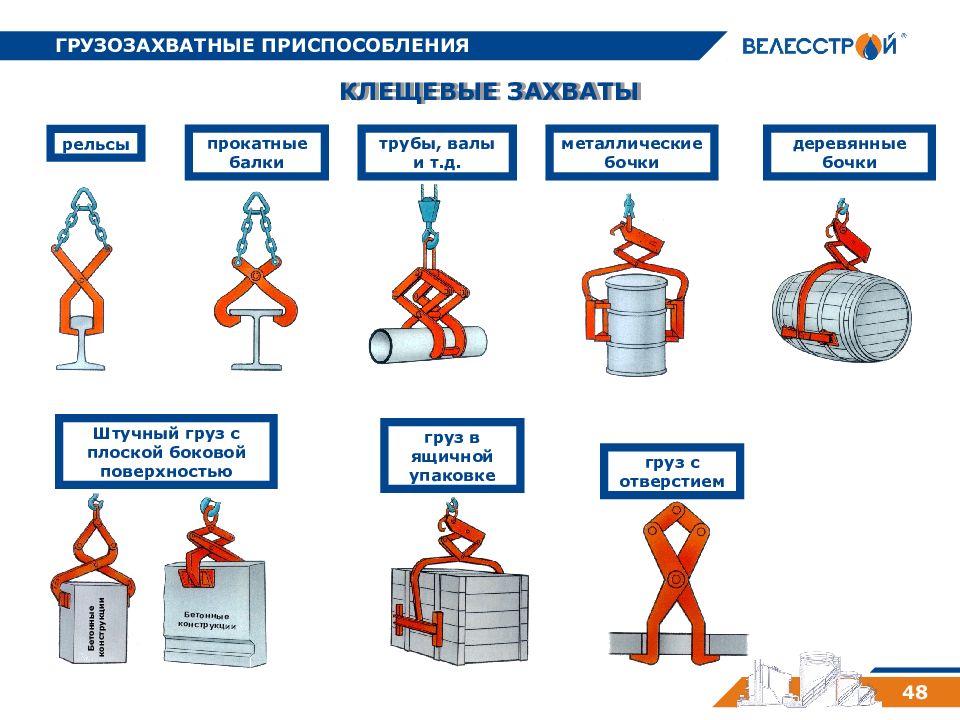

48 КЛЕЩЕВЫЕ ЗАХВАТЫ рельсы прокатные балки трубы, валы и т.д. металлические бочки деревянные бочки Бетонные конструкции Бетонные конструкции Штучный груз с плоской боковой поверхностью груз в ящичной упаковке груз с отверстием
49 СТРОПОВОЧНЫЕ УСТРОЙСТВА С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ Штыревое устройство отделенное от заякоривающего валика Штыревое устройство совмещенное с заякоривающим валиком 1. Крюк 2. Строп 3. Захватывающее устройство 4. Штырь 5. Заякоривающий валик 6. Тяга 7. Груз ШТЫРЕВО – СТРОПОВАЛЬНЫЕ УСТРОЙСТВА 1. Строп; 2. Обойма; 3. Крюк; 4. Тяга; 4. Груз
50 Т Р А В Е Р С Ы 1 – подвеска ; 5 – ролик; 2 – растяжной канат ; 6 – скоба; 3 – серьга ; 7 – ветвь стропа; 4 – балка ; 8 – балансирный строп. Балочная универсальная Для подъема груза двумя кранами Места зацепа траверсы при работе двумя кранами различной грузоподъемности «Паук»
51 Т Р А В Е Р С Ы контейнер контейнер
52 Маркировка производственной тары дата изготовления условное обозначение масса тары масса брутто товарный знак завода – изготовителя ЯЩИК ДЛЯ РАСТВОРА БУНКЕР ДЛЯ БЕТОНА ДЛЯ КИРПИЧА АСБЕСТОЦЕМЕНТНОГО ШИФЕРА И Т.П.

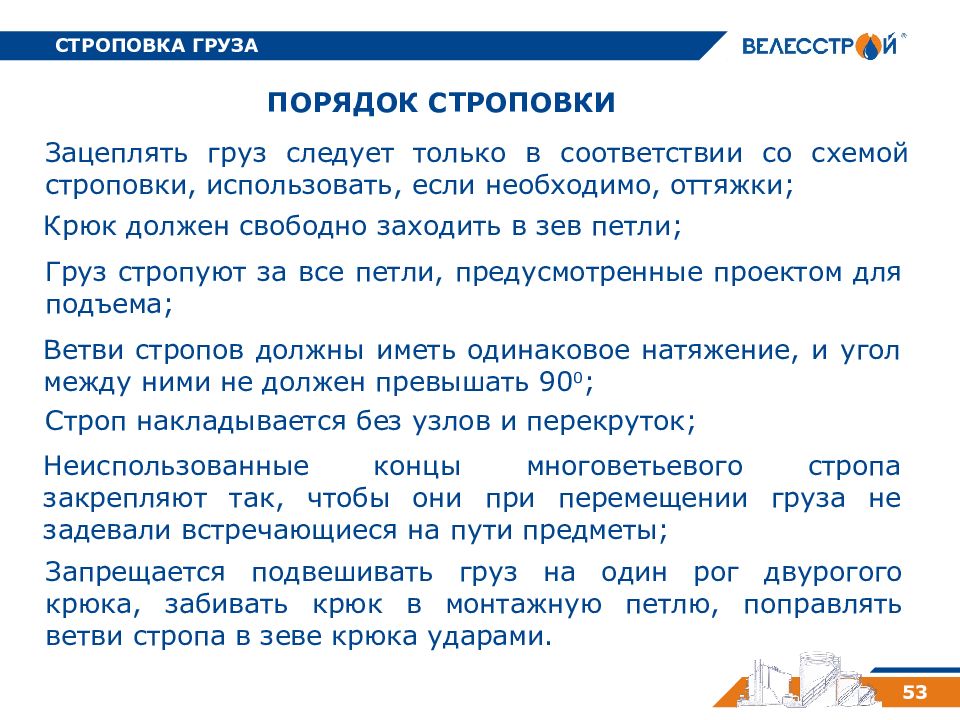

53 ПОРЯДОК СТРОПОВКИ Зацеплять груз следует только в соответствии со схемой строповки, использовать, если необходимо, оттяжки; Крюк должен свободно заходить в зев петли; Груз стропуют за все петли, предусмотренные проектом для подъема; Ветви стропов должны иметь одинаковое натяжение, и угол между ними не должен превышать 90 0 ; Строп накладывается без узлов и перекруток ; Неиспользованные концы многоветьевого стропа закрепляют так, чтобы они при перемещении груза не задевали встречающиеся на пути предметы; Запрещается подвешивать груз на один рог двурогого крюка, забивать крюк в монтажную петлю, поправлять ветви стропа в зеве крюка ударами.

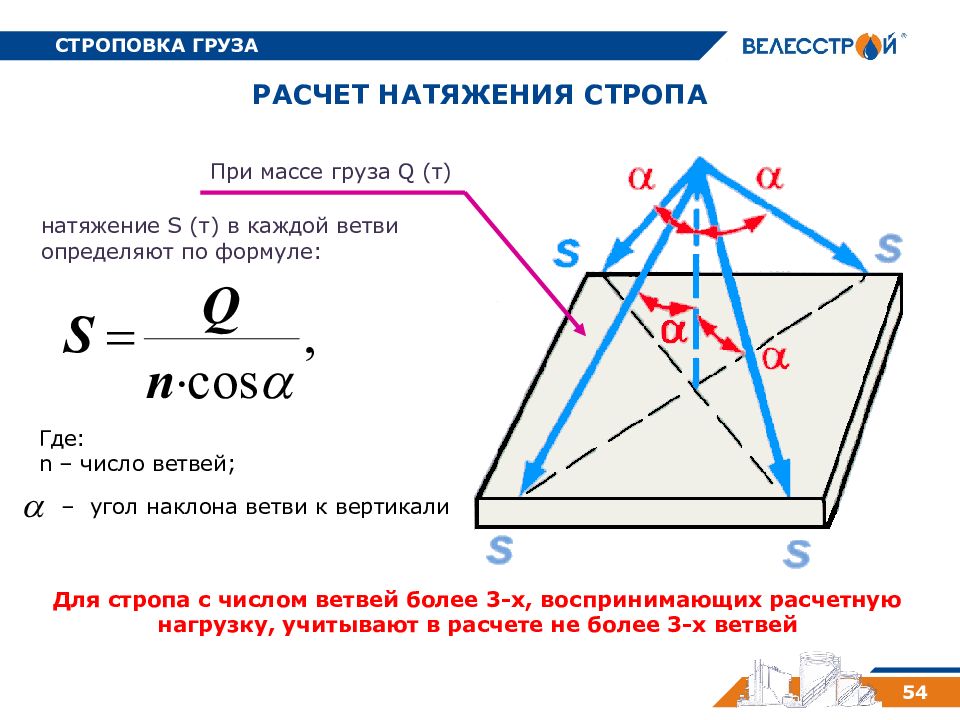

54 РАСЧЕТ НАТЯЖЕНИЯ СТРОПА При массе груза Q (т) натяжение S (т) в каждой ветви определяют по формуле: Где: n – число ветвей; – угол наклона ветви к вертикали Для стропа с числом ветвей более 3-х, воспринимающих расчетную нагрузку, учитывают в расчете не более 3-х ветвей
55 УСТАНОВКА ЧАЛОЧНОГО КРЮКА В ПРОУШИНЕ НЕ ПРАВИЛЬНО ПРАВИЛЬНО СТРОПОВКА ЦЕПНЫМИ СТРОПАМИ НЕ ПРАВИЛЬНО ПРАВИЛЬНО СВОБОДНАЯ УКЛАДКА ГРУЗА НА ПЕТЛЕВЫЕ СТРОПЫ НЕ ПРАВИЛЬНО ПРАВИЛЬНО

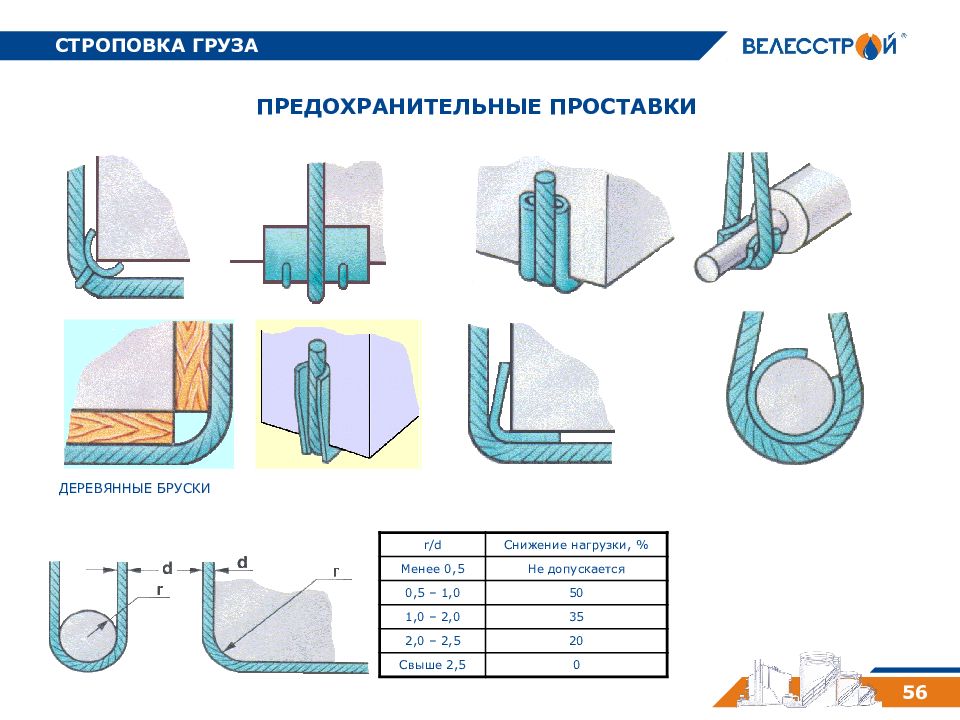

56 ПРЕДОХРАНИТЕЛЬНЫЕ ПРОСТАВКИ ДЕРЕВЯННЫЕ БРУСКИ r/d Снижение нагрузки, % Менее 0,5 Не допускается 0,5 – 1,0 50 1,0 – 2,0 35 2,0 – 2,5 20 Свыше 2,5 0
57 МЕТАЛЛИЧЕСКАЯ БАЛКА ЖЕЛЕЗОБЕТОННАЯ БАЛКА В ОБХВАТ ОБОРУДОВАНИЕ В ДЕРЕВЯННОЙ ТАРЕ Монтажная скоба

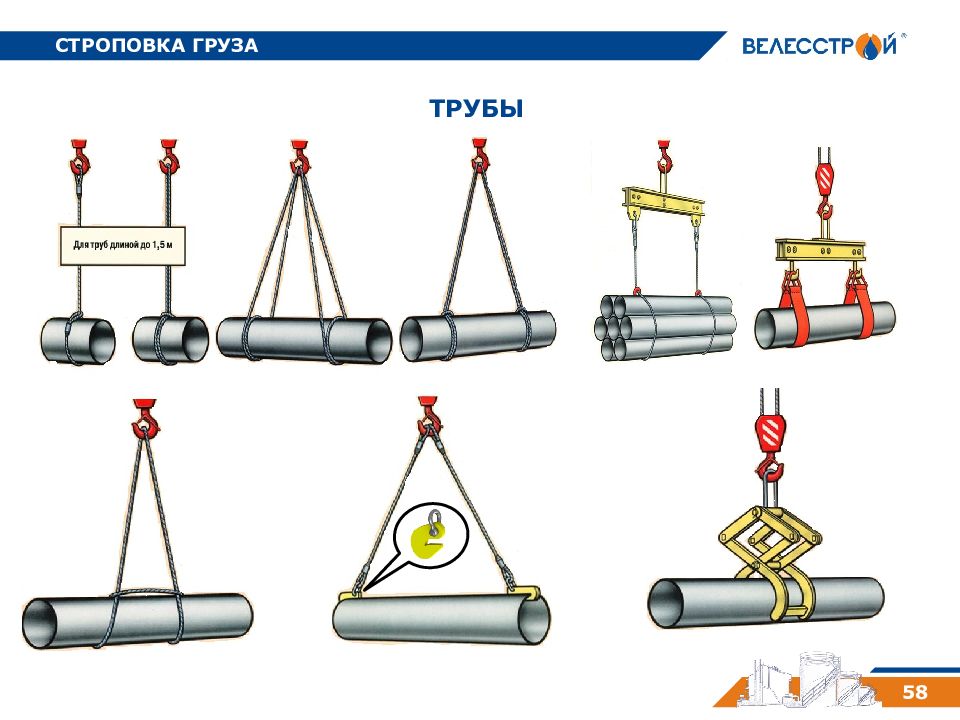

58 ТРУБЫ
59 ЛЕСОМАТЕРИАЛЫ

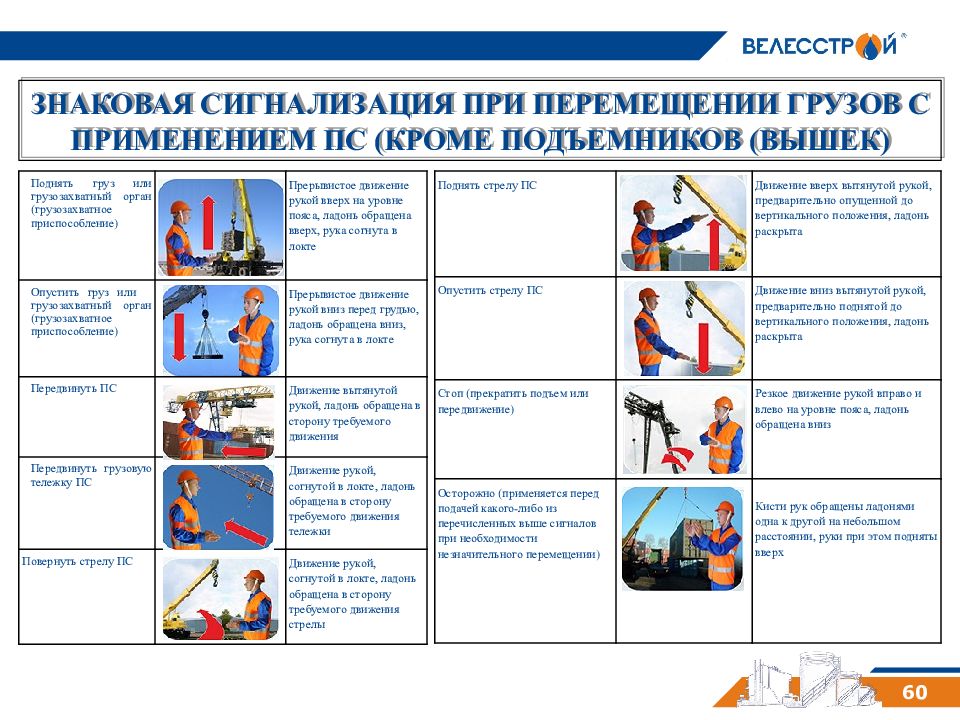

60 ЗНАКОВАЯ СИГНАЛИЗАЦИЯ ПРИ ПЕРЕМЕЩЕНИИ ГРУЗОВ С ПРИМЕНЕНИЕМ ПС (КРОМЕ ПОДЪЕМНИКОВ (ВЫШЕК) Поднять груз или грузозахватный орган (грузозахватное приспособление) Прерывистое движение рукой вверх на уровне пояса, ладонь обращена вверх, рука согнута в локте Опустить груз или грузозахватный орган (грузозахватное приспособление) Прерывистое движение рукой вниз перед грудью, ладонь обращена вниз, рука согнута в локте Передвинуть ПС Движение вытянутой рукой, ладонь обращена в сторону требуемого движения Передвинуть грузовую тележку ПС Движение рукой, согнутой в локте, ладонь обращена в сторону требуемого движения тележки Повернуть стрелу ПС Движение рукой, согнутой в локте, ладонь обращена в сторону требуемого движения стрелы Поднять стрелу ПС Движение вверх вытянутой рукой, предварительно опущенной до вертикального положения, ладонь раскрыта Опустить стрелу ПС Движение вниз вытянутой рукой, предварительно поднятой до вертикального положения, ладонь раскрыта Стоп (прекратить подъем или передвижение) Резкое движение рукой вправо и влево на уровне пояса, ладонь обращена вниз Осторожно (применяется перед подачей какого-либо из перечисленных выше сигналов при необходимости незначительного перемещении) Кисти рук обращены ладонями одна к другой на небольшом расстоянии, руки при этом подняты вверх
