ЧЕРЧЕНИЕ
ГЕОМЕТРИЧЕСКИЕ ТЕЛА. АНАЛИЗ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ПРЕДМЕТА.
Геометрические тела

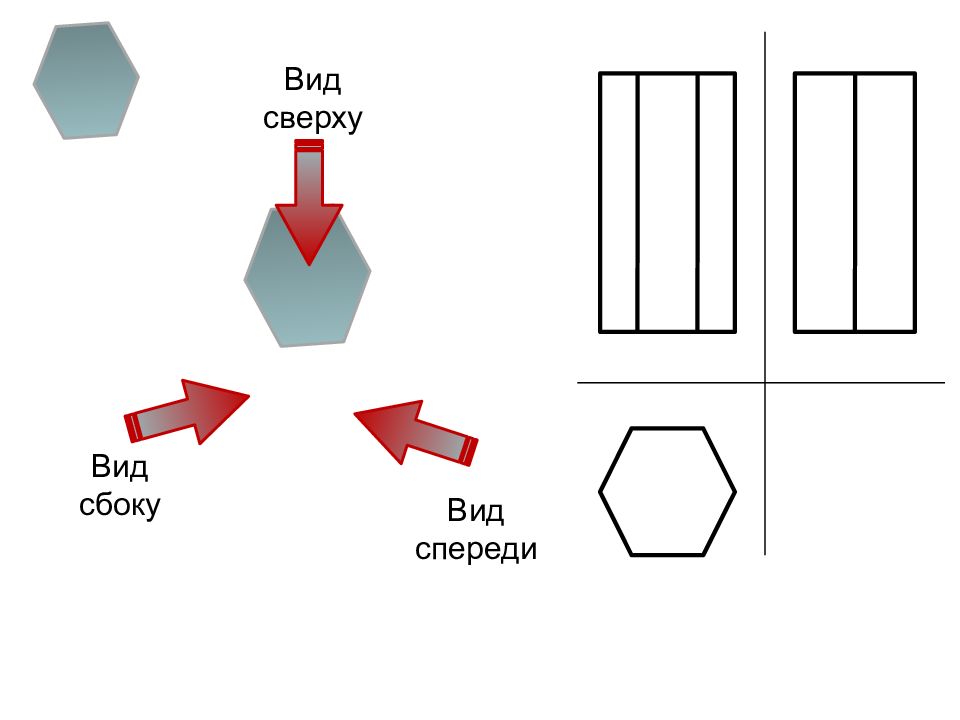

Вид спереди Чертежи геометрических тел
Вид сверху Чертежи геометрических тел
Вид сбоку Чертежи геометрических тел
Вид спереди Вид сбоку Вид сверху
Чертежи геометрических тел

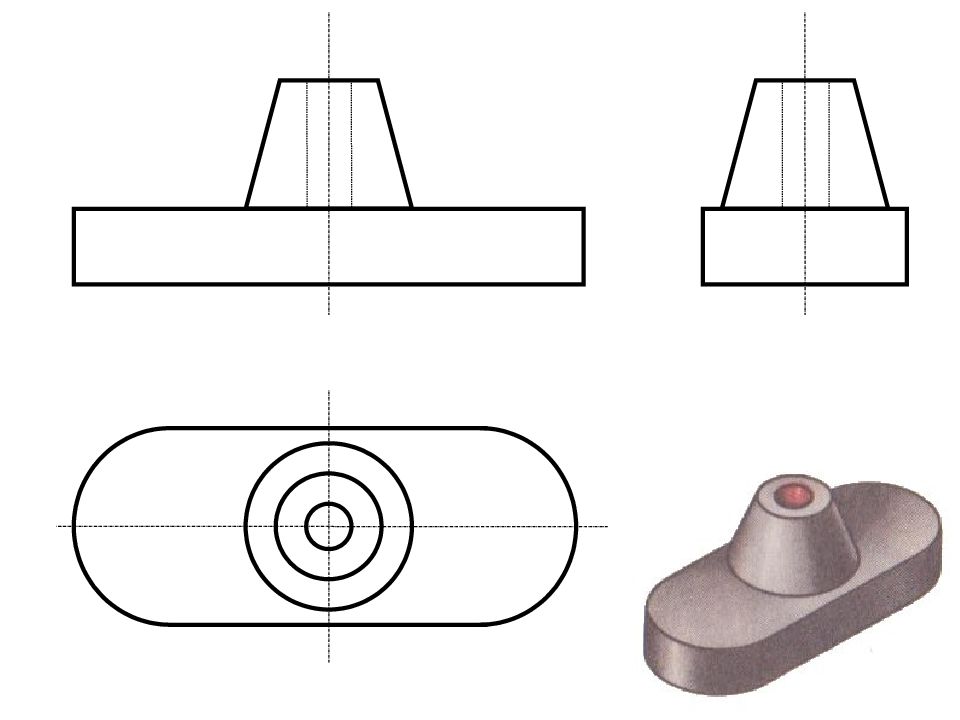

Анализ геометрической формы предмета Главный вид (спереди) опора
полуцилиндр призма цилиндр усеченный конус Мысленное расчленение предмета на составляющие его геометрические тела называют анализом геометрической формы.
Определите, поверхности каких геометрических тел образуют форму предметов, изображенных на рисунке. а) б) в) г)
Назовите геометрические тела, изображенные на рисунке.

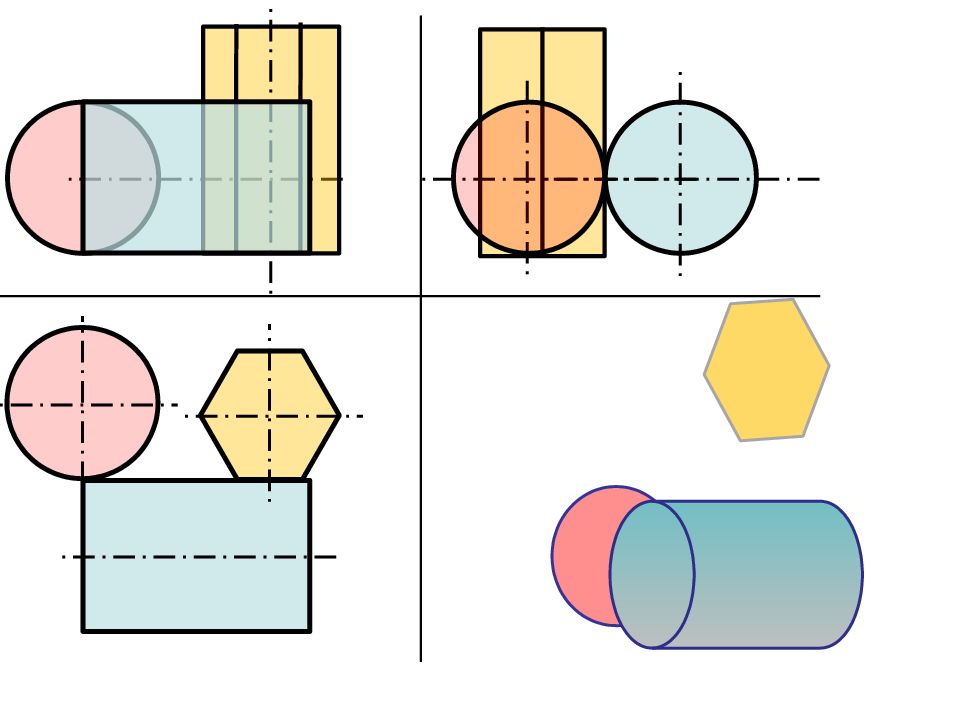

Чертеж группы геометрических тел Ответьте на вопросы: 1)Какие геометрические тела изображены на чертеже? Сколько их? 2)Какое из тел находится ближе к вам? 3)Какое из тел находится дальше от вас? 4)Какие тела касаются друг друга, а какие не касаются?

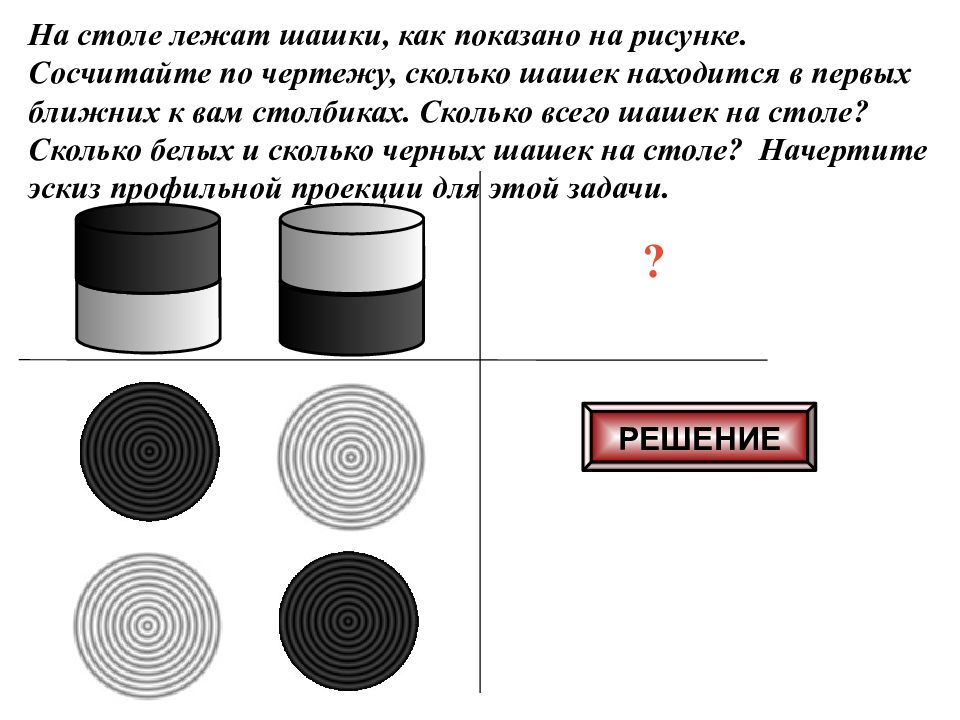

На столе лежат шашки, как показано на рисунке. Сосчитайте по чертежу, сколько шашек находится в первых ближних к вам столбиках. Сколько всего шашек на столе? Сколько белых и сколько черных шашек на столе? Начертите эскиз профильной проекции для этой задачи. ? РЕШЕНИЕ
На столе лежат шашки, как показано на рисунке. Сосчитайте по чертежу, сколько шашек находится в первых ближних к вам столбиках. Сколько всего шашек на столе? Сколько белых и сколько черных шашек на столе? Начертите эскиз профильной проекции для этой задачи. ?

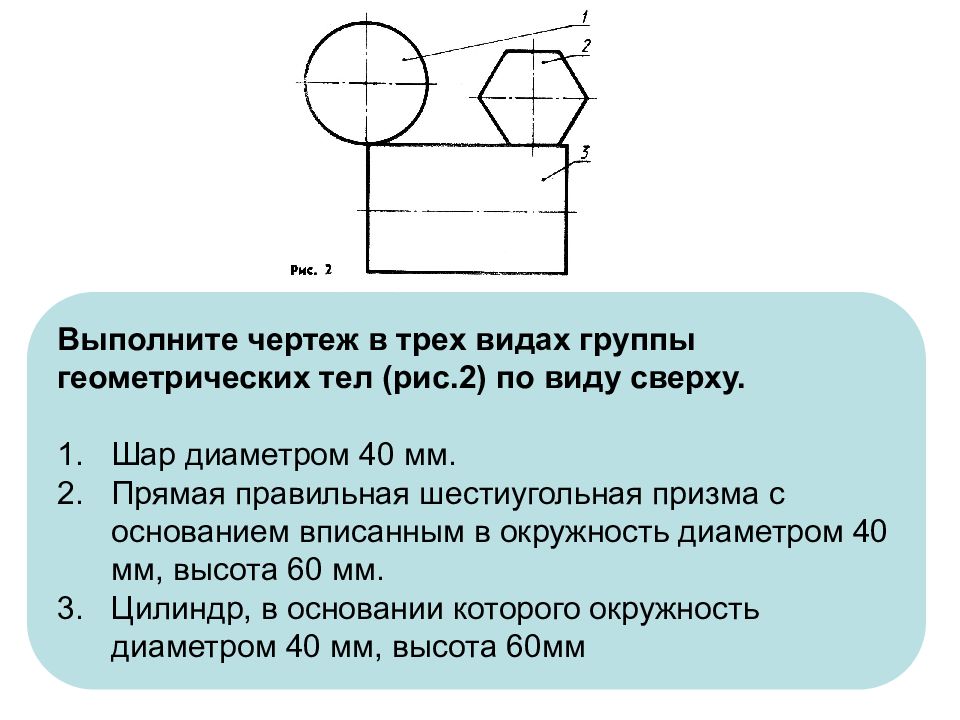

Выполните чертеж в трех видах группы геометрических тел (рис.2) по виду сверху. Шар диаметром 40 мм. Прямая правильная шестиугольная призма с основанием вписанным в окружность диаметром 40 мм, высота 60 мм. Цилиндр, в основании которого окружность диаметром 40 мм, высота 60мм

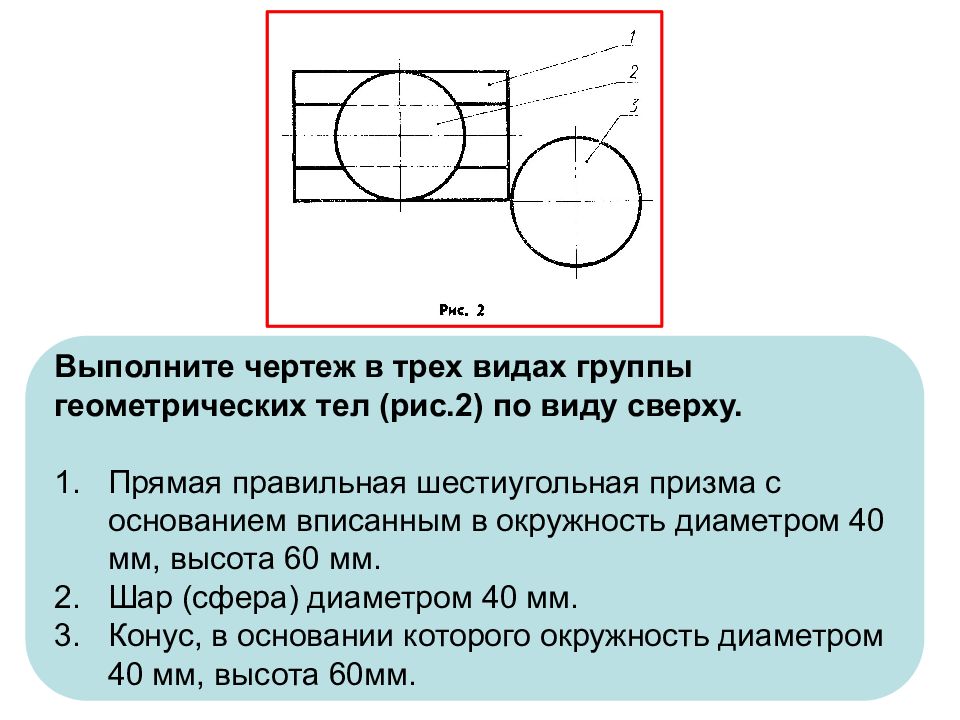

Выполните чертеж в трех видах группы геометрических тел (рис.2) по виду сверху. Прямая правильная шестиугольная призма с основанием вписанным в окружность диаметром 40 мм, высота 60 мм. Шар (сфера) диаметром 40 мм. Конус, в основании которого окружность диаметром 40 мм, высота 60мм.

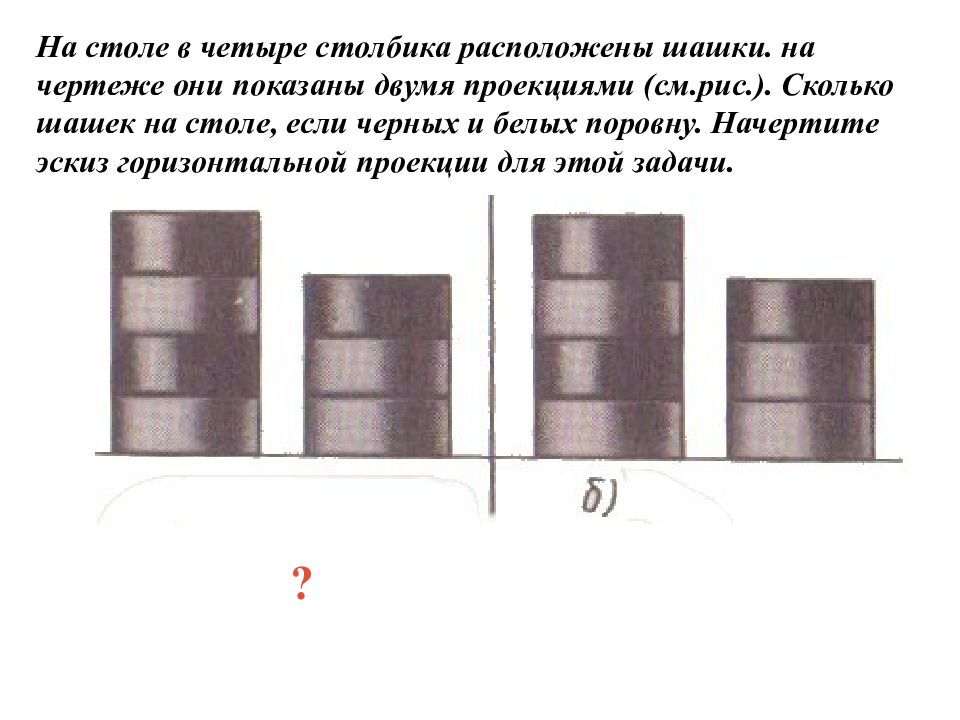

На столе в четыре столбика расположены шашки. на чертеже они показаны двумя проекциями (см.рис.). Сколько шашек на столе, если черных и белых поровну. Начертите эскиз горизонтальной проекции для этой задачи. ?
2
Назовите геометрические тела, изображенные на рисунке.
