Урок 18. Чертежи и аксонометрические проекции геометрических тел — презентация

1. Построение осей: Диметрическая проекция X X Y Y Z Z 0 0 90* 45* 120* 120* 120* Изометрическая проекция

Изображение слайда

куб конус пирамида цилиндр призма шар

Изображение слайда

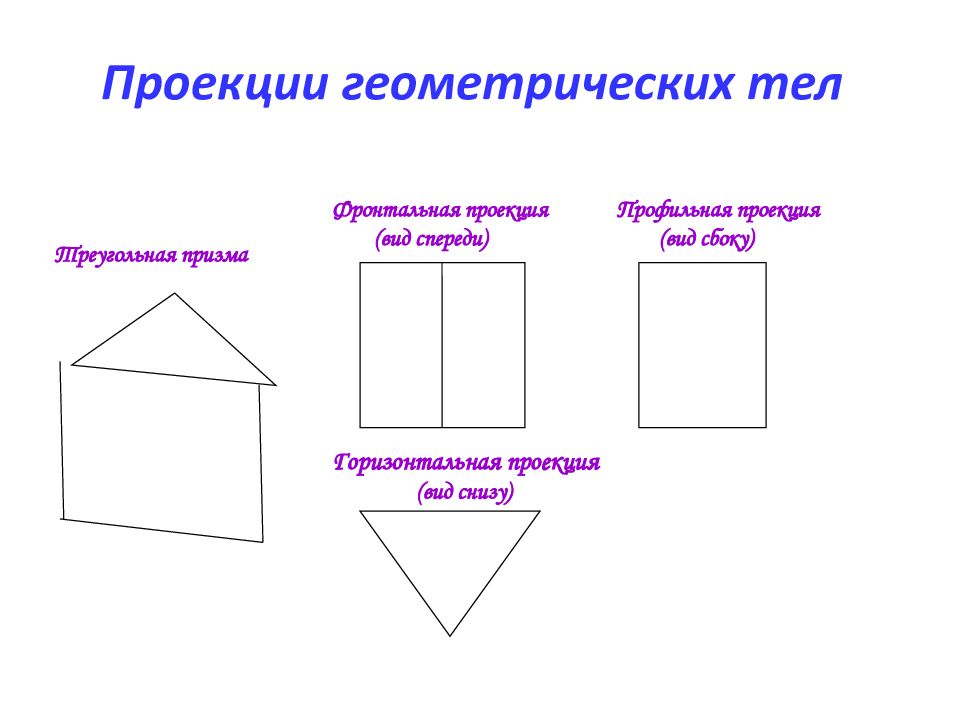

Фронтальная проекция (вид спереди) Профильная проекция (вид сбоку) Горизонтальная проекция (вид снизу) Треугольная призма

Изображение слайда

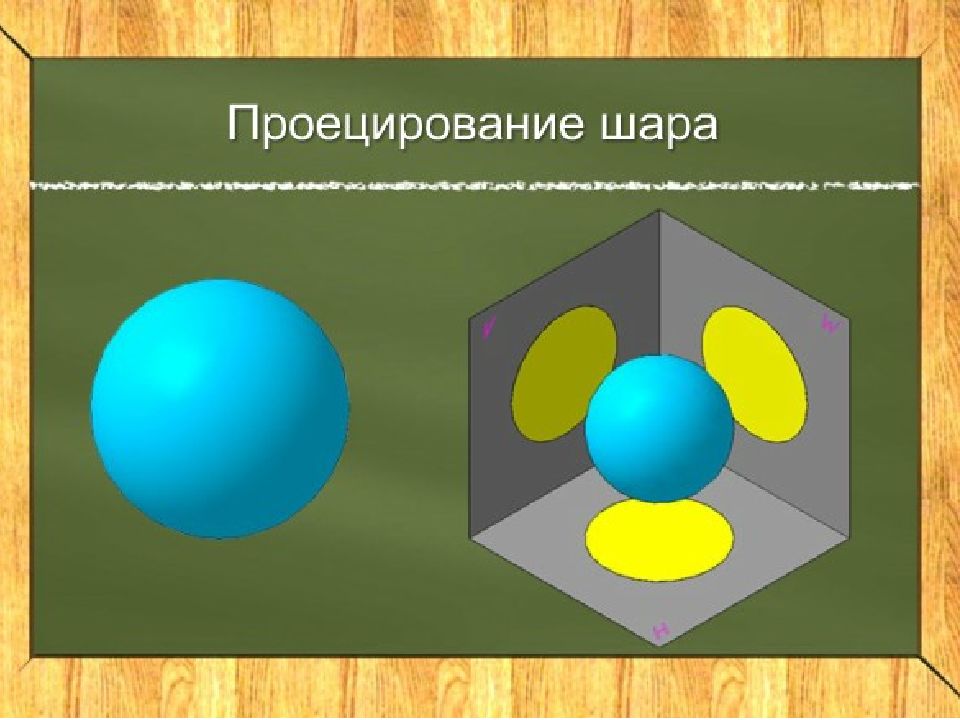

Проекции шара. Все проекции шара — круги, диаметр которых равен диаметру шара. На каждой проекции проводят центровые линии. Благодаря знаку "диаметр" шар можно изображать в одной проекции. Но если по чертежу трудно отличить сферу от других поверхностей, добавляют слово «сфера», например: «Сфера диаметром 45».

Изображение слайда

По данному чертежу дайте ответы на вопросы письменно, в тетради (вопросы даны на рисунке). Как изменится профильная проекция на рисунке, если из группы геометрических тел удалить конус? Начертите в тетради чертёж группы геометрических тел без конуса. Размеры произвольные, но с соблюдением пропорций геометрических тел.

Изображение слайда
