Чердак Мансарда Покрытие Крыши и кровли зданий малой и средней этажности Крыша

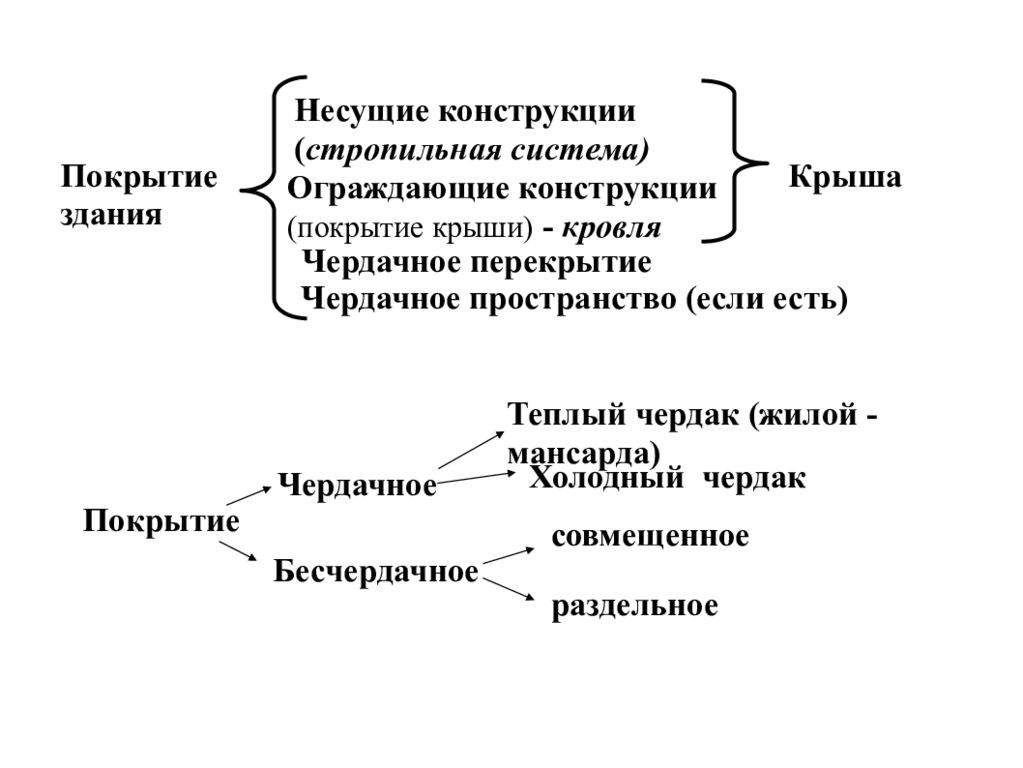

Чердачное перекрытие Покрытие здания Ограждающие конструкции (покрытие крыши) - кровля Несущие конструкции ( стропильная система) Крыша Теплый чердак (жилой - мансарда) Холодный чердак Покрытие Чердачное Бесчердачное совмещенное раздельное Чердачное пространство (если есть)

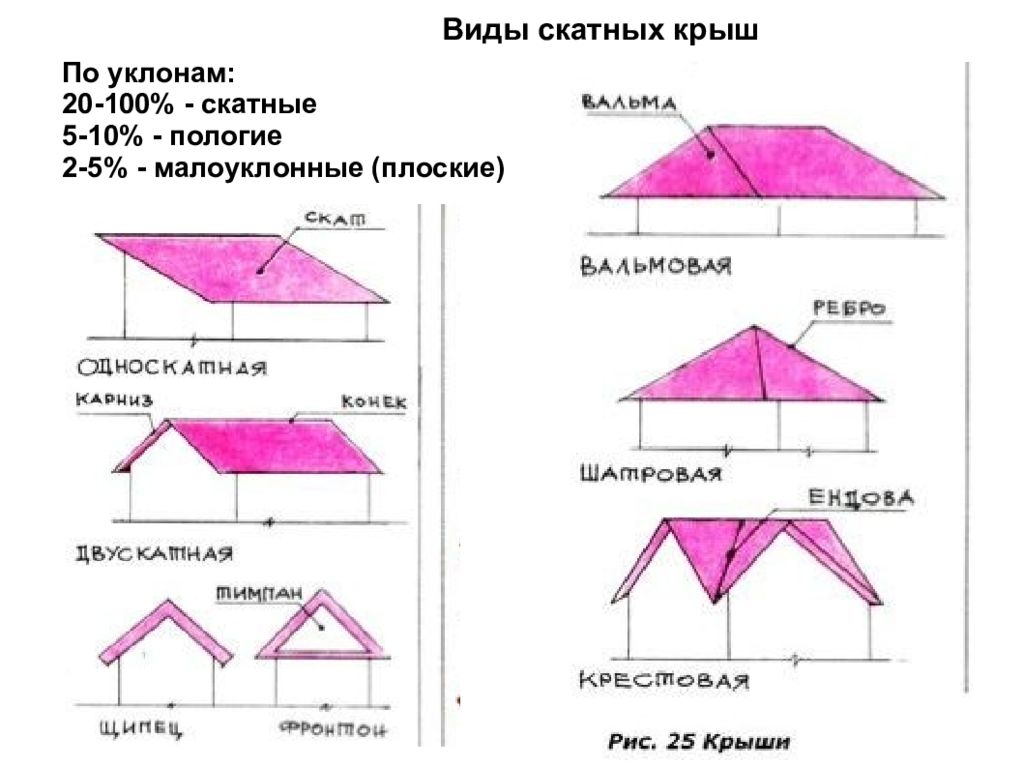

Виды скатных крыш По уклонам: 20-100% - скатные 5-10% - пологие 2-5% - малоуклонные (плоские)
4 — конек 5 — щипец 6 — карниз 7 — вальма 1 — чердачное окно 2 — фронтон с треугольным тимпаном 3 — слуховое окно (люкарна) 8 — ребро 9 — ендова (разжелобок) 10 — скат 11 – полувальма Элементы скатных крыш

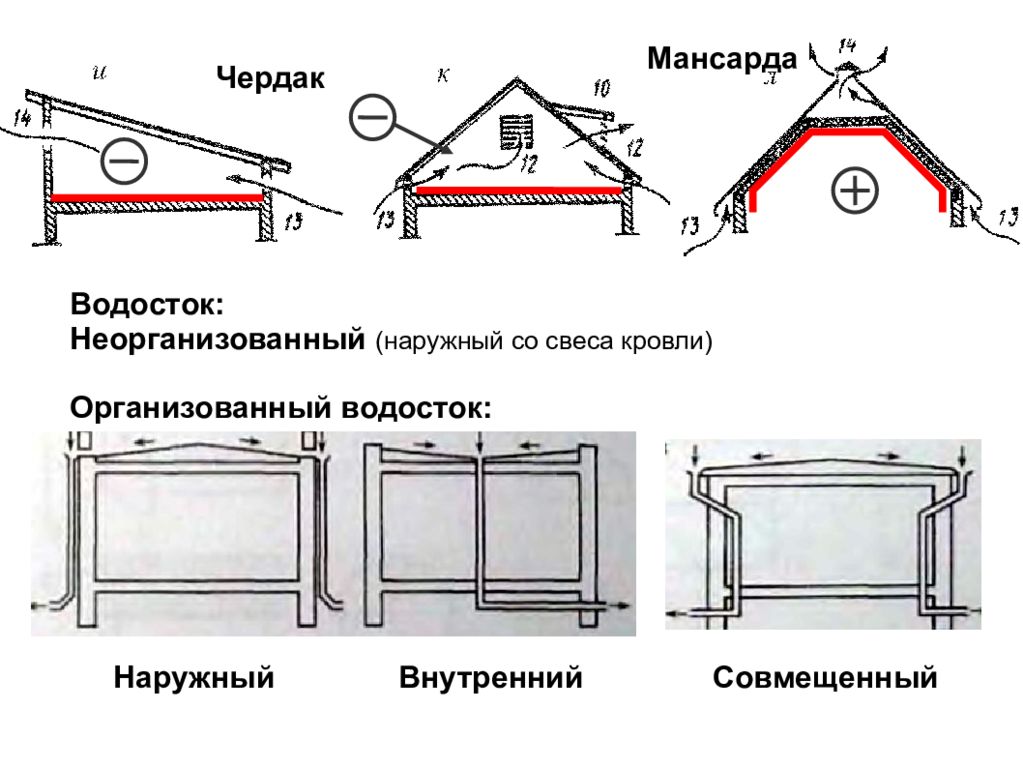

Водосток: Неорганизованный (наружный со свеса кровли) Организованный водосток: Чердак Мансарда Наружный Внутренний Совмещенный
1 — стропильная нога 2 — затяжка 3 — мауэрлат 4 — прогон 5 — стойка 6 — коньковый прогон (брус) 7 — перекрытие чердака
Схемы наслонных стропил
Схемы наслонных стропил односкатные крыши двухскатные крыши стропильная нога стропильная нога стропильная нога мауэрлат мауэрлат подкос лежень ригель ригель лежень лежень прогон стойка
Схемы наслонных стропил Несущая стена Опоры отдельностоящие 4-6 м

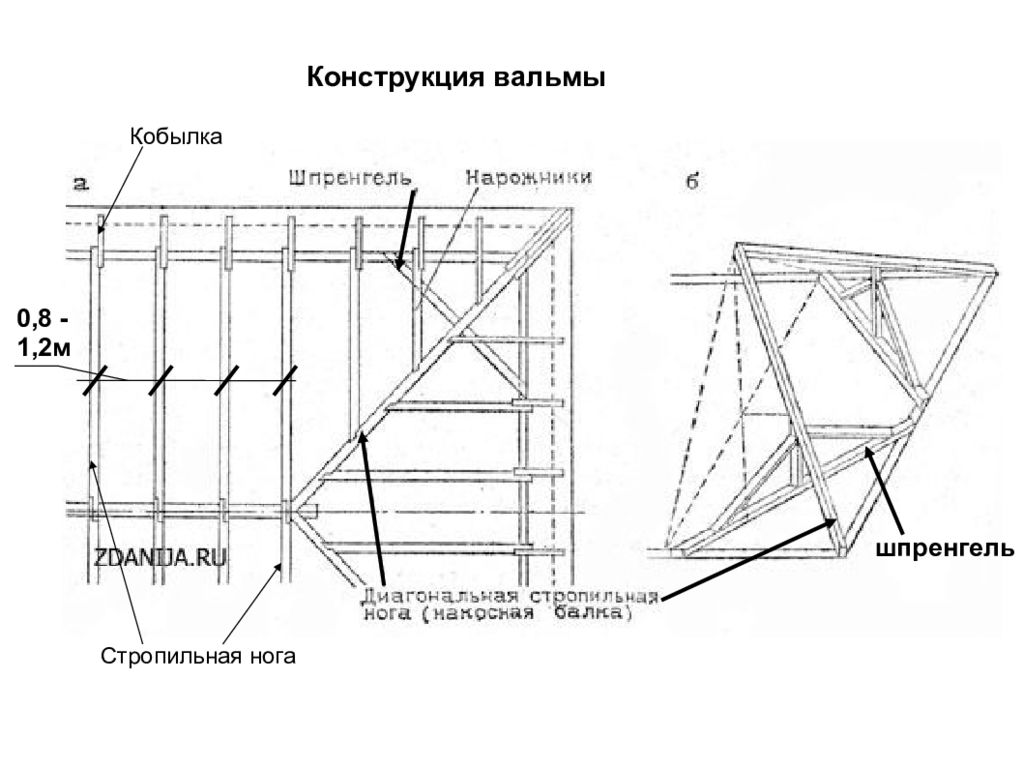

Конструкция вальмы шпренгель Кобылка Стропильная нога 0,8 - 1,2м

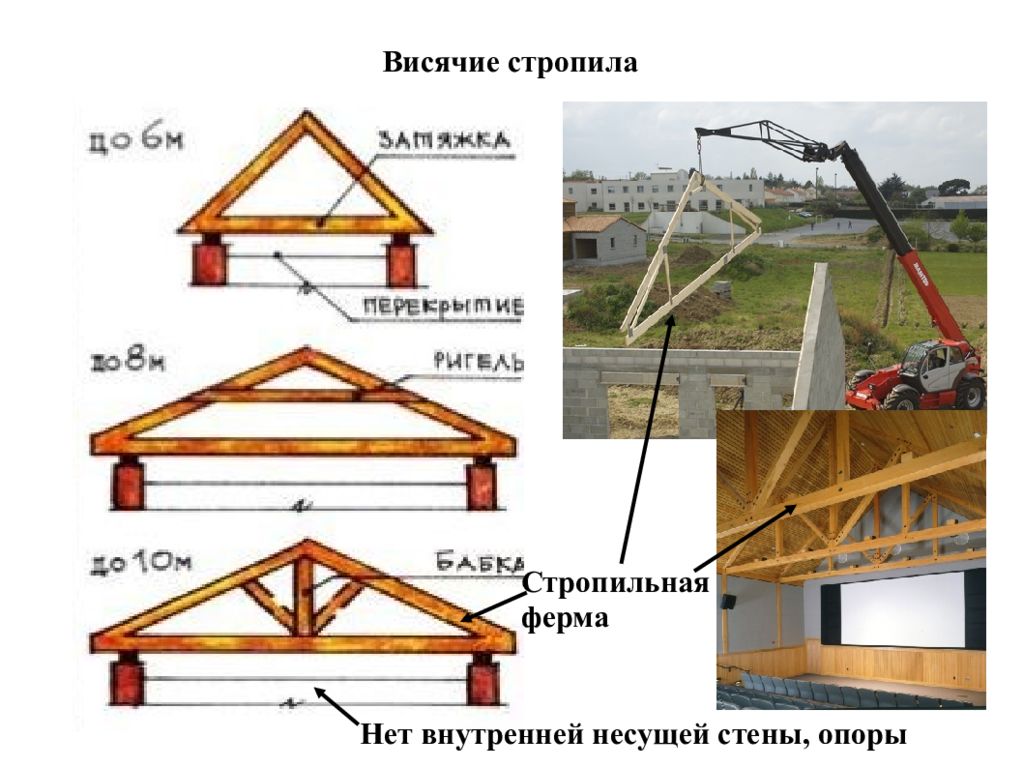

Висячие стропила Нет внутренней несущей стены, опоры Стропильная ферма
Висячие стропила, детали

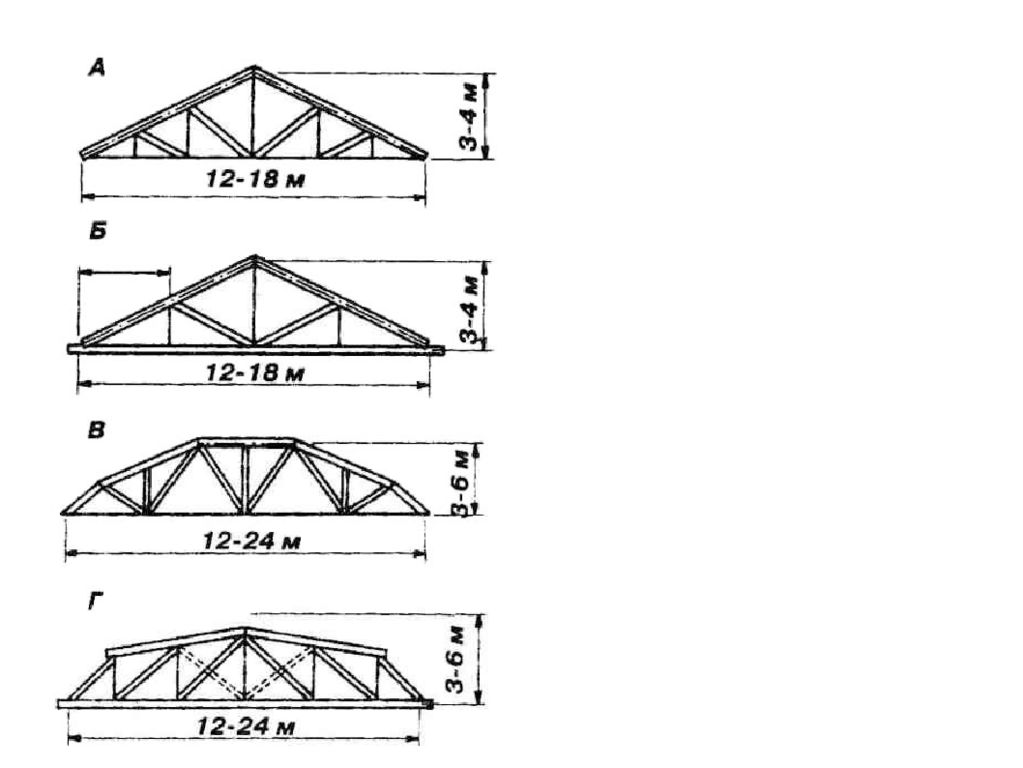

Сложные, комбинированные стропильные конструкции
Мансарда Вентиляция подкровельного пространства

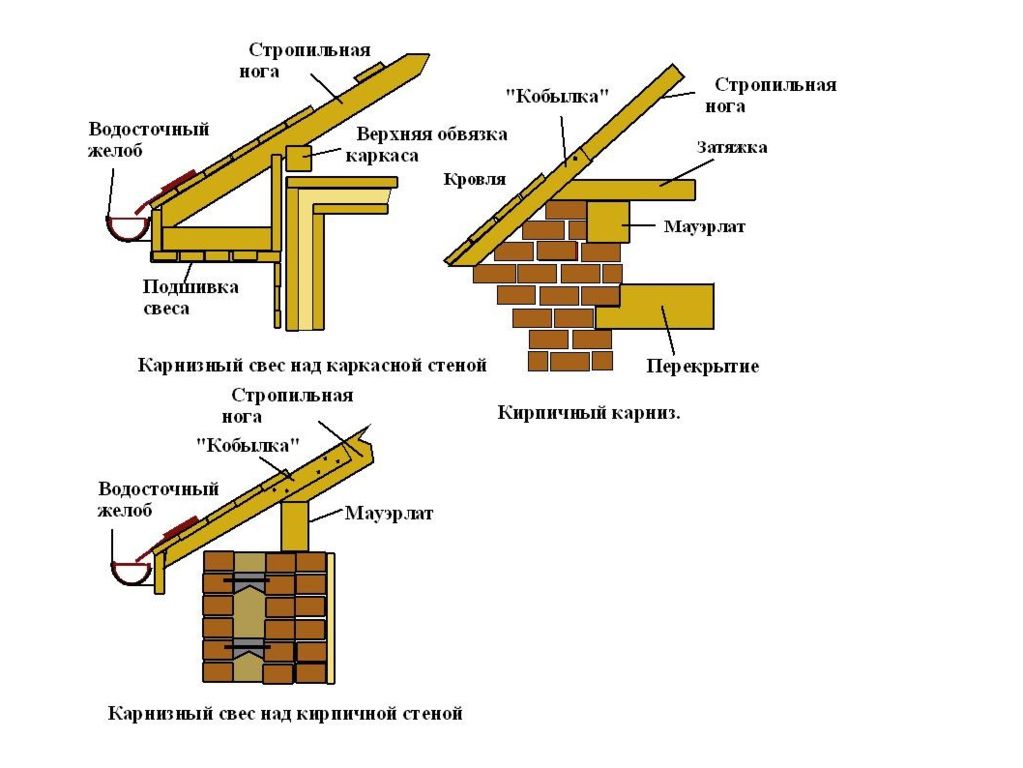

Скрутка, крепит стропильную ногу к стене Анкер Мауэрлат Стропило Кобылка ½ стены Стропило Анкер
Скрутка, крепит стропильную ногу, предотвращает срыв стропильной ноги от ветровой нагрузки Анкер, крепит карниз, мауэрлат к стене Кобылка Стропильная нога
мансарда Холодный чердак стропило кобылка стропило
Рис. XI.16: расположение дымовых труб Нормальная работа дымоходов обеспечивается при отсутствии так называемого ветрового подпора, образующегося при ветре за счет завихрения воздуха за коньком крыши или за соседним высоким зданием, деревом, другим препятствием. Поэтому оголовки дымоходов (дымовые трубы) выводятся: 1) на 0,5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1,5 м от конька крыши; 2) в уровень с коньком крыши, если они отстоят на 1,5 - 3 м от конька крыши; 3) не ниже прямой, проведенной от конька вниз под 10˚ к горизонту, при расположении их от конька далее 3 м.
