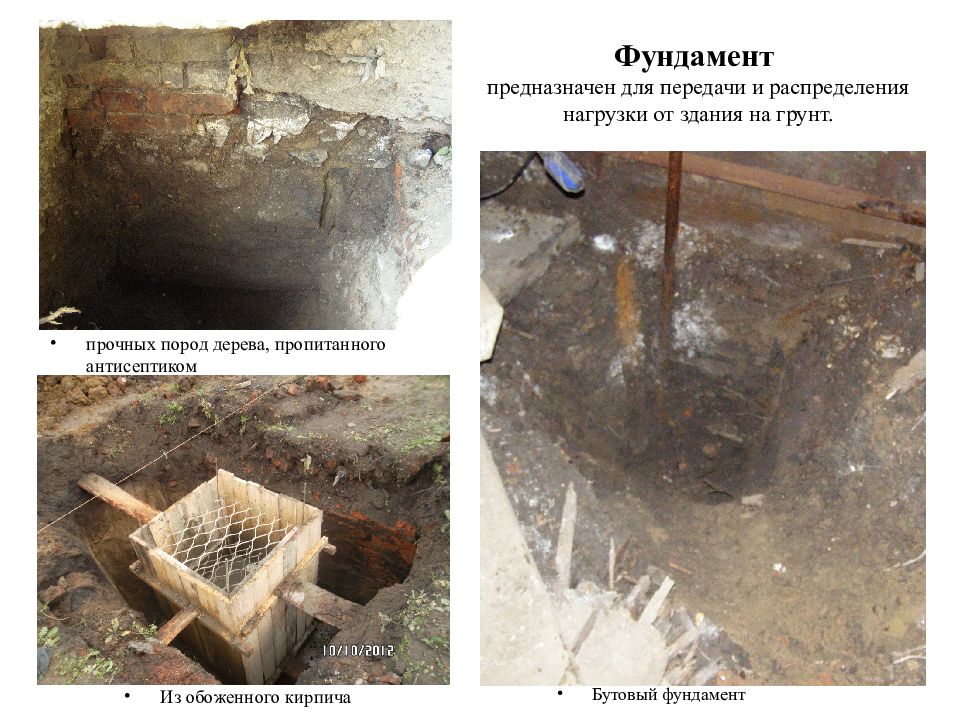

прочных пород дерева, пропитанного антисептиком Бутовый фундамент Из обоженного кирпича

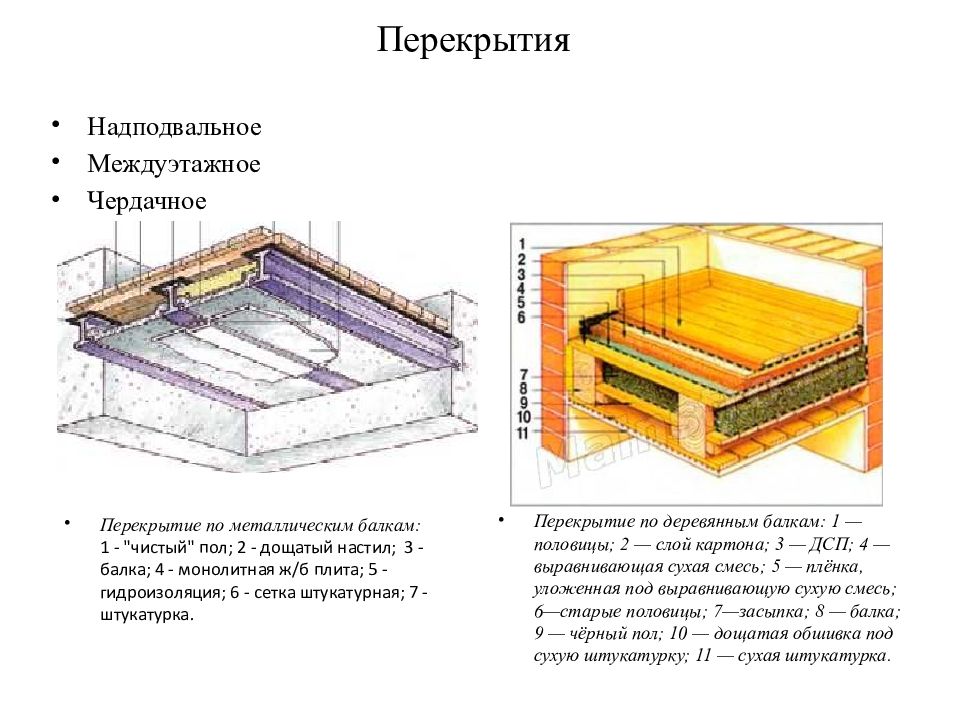

Надподвальное Междуэтажное Чердачное Перекрытие по деревянным балкам: 1 — половицы; 2 — слой картона; 3 — ДСП; 4 — выравнивающая сухая смесь; 5 — плёнка, уложенная под выравнивающую сухую смесь; 6—старые половицы; 7—засыпка; 8 — балка; 9 — чёрный пол; 10 — дощатая обшивка под сухую штукатурку; 11 — сухая штукатурка. Перекрытие по металлическим балкам: 1 - "чистый" пол; 2 - дощатый настил; 3 - балка; 4 - монолитная ж/б плита; 5 - гидроизоляция; 6 - сетка штукатурная; 7 - штукатурка.
Пандус деревянного дворца (1769—75, архитекторы К. И. Бланк и др.) в усадьбе Кусково в Москве. Современный пример пандуса
Разрез по наружной рубленной деревянной стене: 1 — фундамент; 2 — кирпичный цоколь; 3 — просмоленная прокладка; 4 — гидроизоляция; 5 — окладной венец; 6 — рядовой венец; 7 — паз между венцами, утепленный паклей; 8 — нижний брус оконной коробки; 9 — верхний брус оконной коробки: 10 — осадочный зазор с утеплением; 11 — кобылка; 12 дощатая кровля; 13 — обрешетка; 14 — стропильная нога; 15 упор; 16 — чердачное перекрытие, теплоизоляция; 17 тепловая доска; 18 — утепление шлаком; 19 — подготовка под полы на лагах; 20 — засыпка.

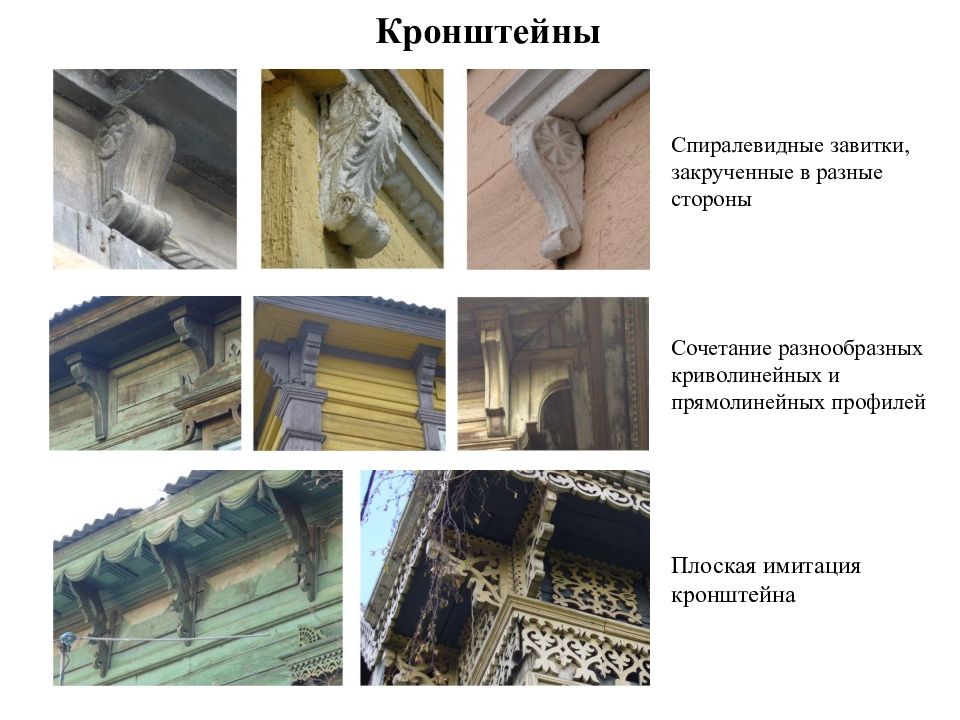

Спиралевидные завитки, закрученные в разные стороны Сочетание разнообразных криволинейных и прямолинейных профилей Плоская имитация кронштейна

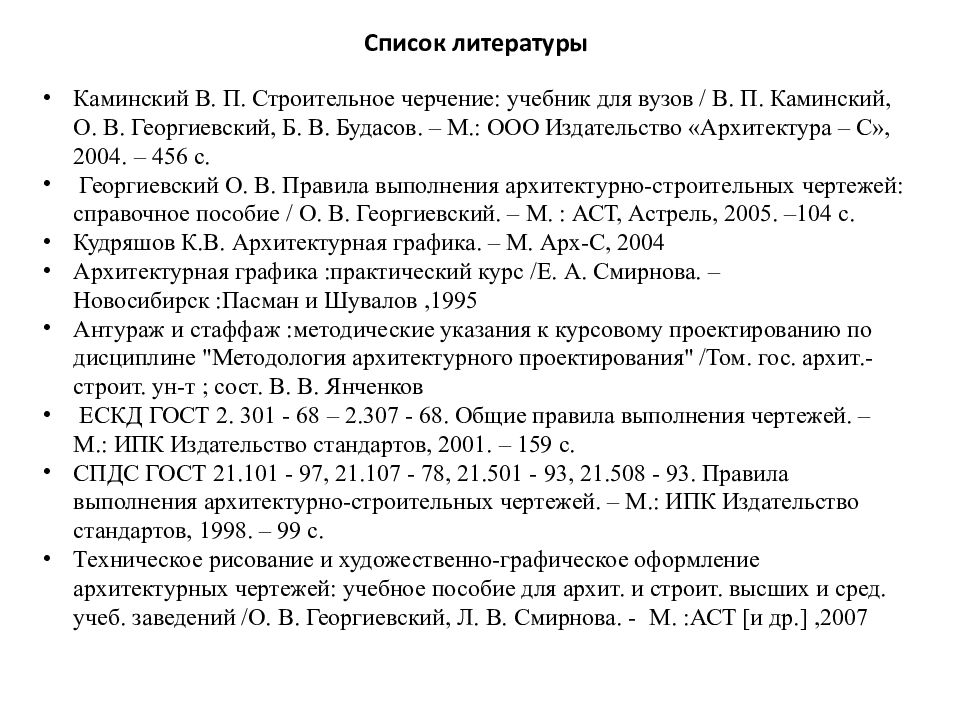

Список литературы Каминский В. П. Строительное черчение: учебник для вузов / В. П. Каминский, О. В. Георгиевский, Б. В. Будасов. – М.: ООО Издательство «Архитектура – С», 2004. – 456 с. Георгиевский О. В. Правила выполнения архитектурно-строительных чертежей: справочное пособие / О. В. Георгиевский. – М. : АСТ, Астрель, 2005. –104 с. Кудряшов К.В. Архитектурная графика. – М. Арх -С, 2004 Архитектурная графика :практический курс /Е. А. Смирнова. – Новосибирск : Пасман и Шувалов,1995 Антураж и стаффаж :методические указания к курсовому проектированию по дисциплине "Методология архитектурного проектирования" /Том. гос. архит.-строит. ун-т ; сост. В. В. Янченков ЕСКД ГОСТ 2. 301 - 68 – 2.307 - 68. Общие правила выполнения чертежей. – М.: ИПК Издательство стандартов, 2001. – 159 с. СПДС ГОСТ 21.101 - 97, 21.107 - 78, 21.501 - 93, 21.508 - 93. Правила выполнения архитектурно-строительных чертежей. – М.: ИПК Издательство стандартов, 1998. – 99 с. Техническое рисование и художественно-графическое оформление архитектурных чертежей: учебное пособие для архит. и строит. высших и сред. учеб. заведений /О. В. Георгиевский, Л. В. Смирнова. - М. :АСТ [и др.],2007
