Чертежи и проекции геометрических тел Проецирование правильной четырёхугольной призмы - куба а а а X Z Y
Чертежи и проекции геометрических тел Проецирование четырёхугольной призмы - параллелепипеда X l Y Z h b
Проецирование правильной треугольной призмы Чертежи и проекции геометрических тел Z X Y h b
Проецирование правильной шестиугольной призмы Чертежи и проекции геометрических тел h b Z X Y

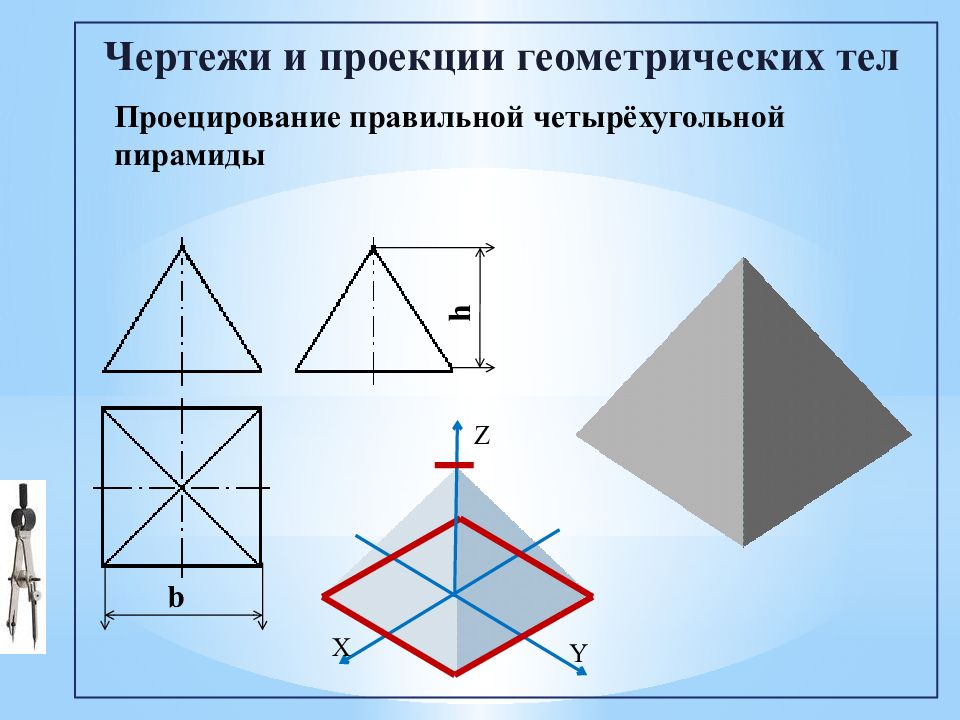

Проецирование правильной четырёхугольной пирамиды Чертежи и проекции геометрических тел X Y Z b h
Чертежи и проекции геометрических тел Проецирование цилиндра X Z Y O Ød h
Чертежи и проекции геометрических тел Проецирование конуса X Z Y h Ød

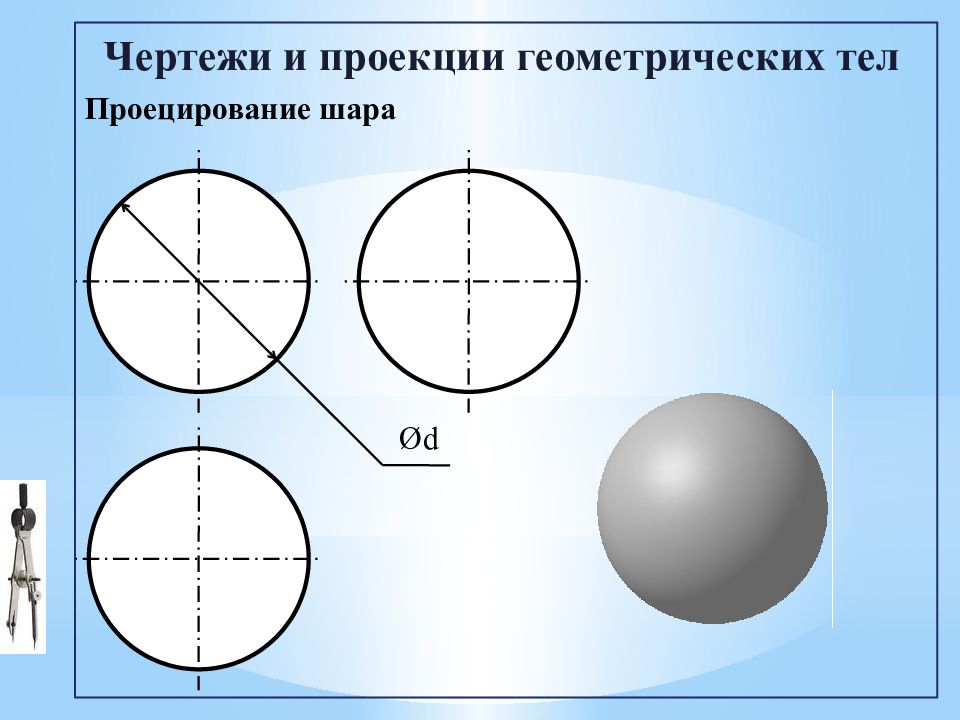

Проецирование шара Чертежи и проекции геометрических тел Ød
а ‘ a‘’ а А Построение проекций точек на поверхности предмета
a” a”’ a’ Построение проекций точек на поверхности предмета А

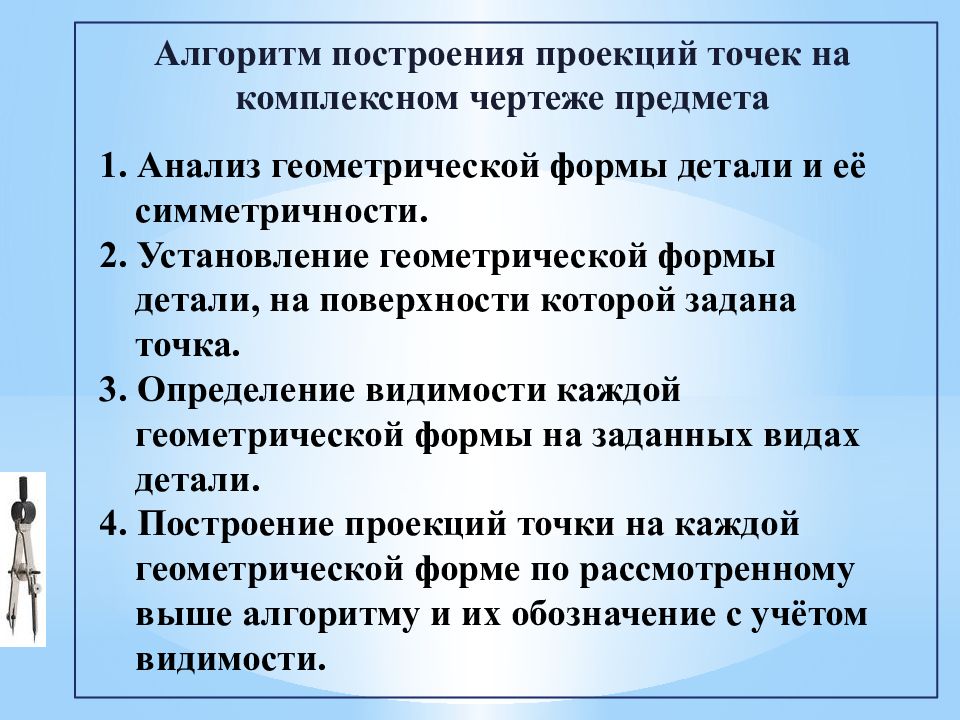

1. Анализ геометрической формы детали и её симметричности. 2. Установление геометрической формы детали, на поверхности которой задана точка. 3. Определение видимости каждой геометрической формы на заданных видах детали. 4. Построение проекций точки на каждой геометрической форме по рассмотренному выше алгоритму и их обозначение с учётом видимости. Алгоритм построения проекций точек на комплексном чертеже предмета

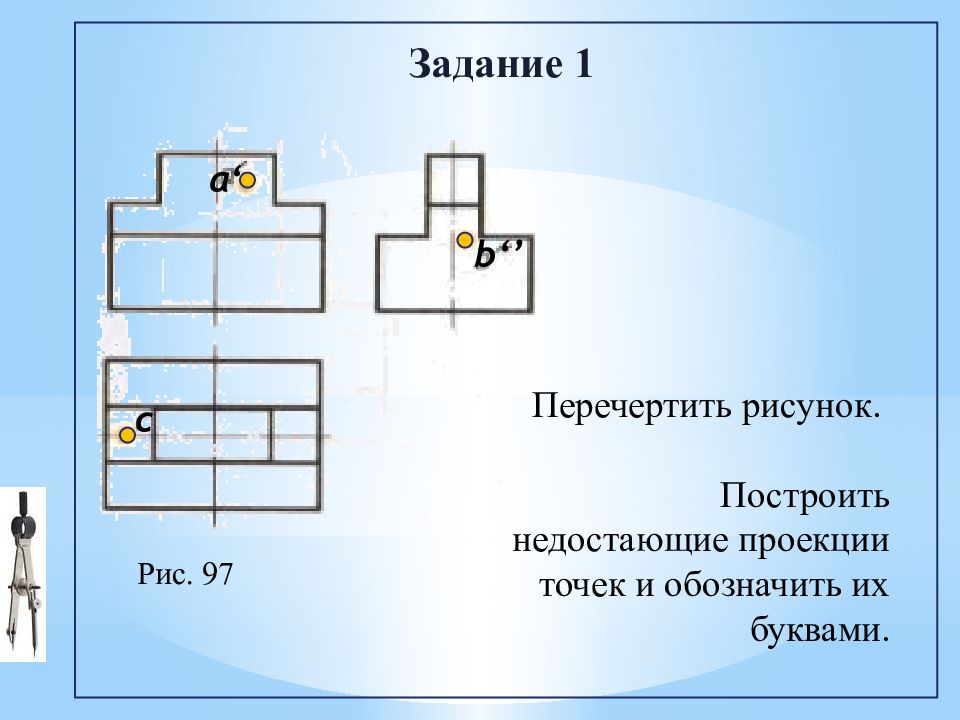

Задание 1 c b‘’ а ‘ Рис. 97 Перечертить рисунок. Построить недостающие проекции точек и обозначить их буквами.
«Чертежи и аксонометрические проекции предметов» При построении чертежа надо чётко представлять, как изобразится на нём каждая вершина, ребро и грань предмета. Каждый вид – это изображение всего предмета, а не одной его стороны. Грани параллельные плоскости проекций проецируются в истинную фигуру, перпендикулярные плоскости проекций проецируются в отрезки прямых.

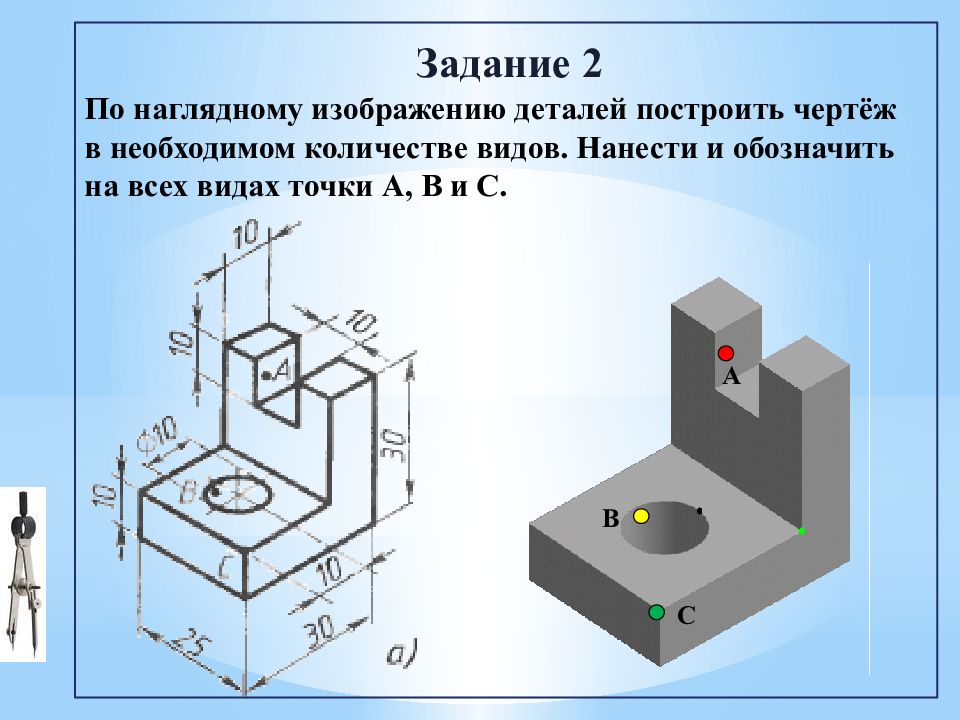

Задание 2 По наглядному изображению деталей построить чертёж в необходимом количестве видов. Нанести и обозначить на всех видах точки А, В и С. A C B

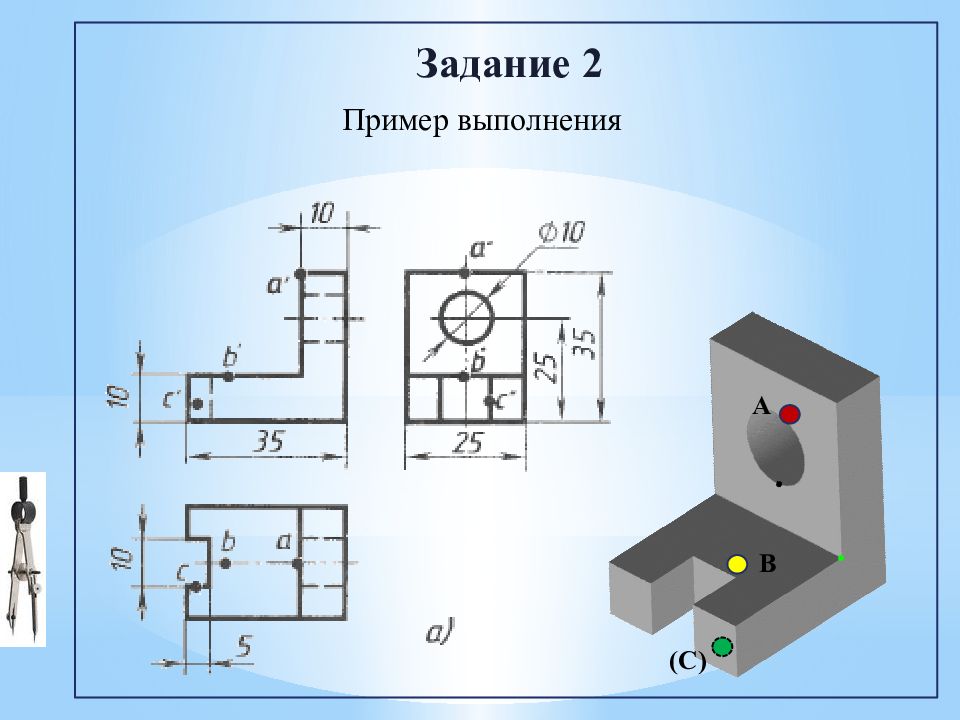

Задание 2 A (C) B Пример выполнения
