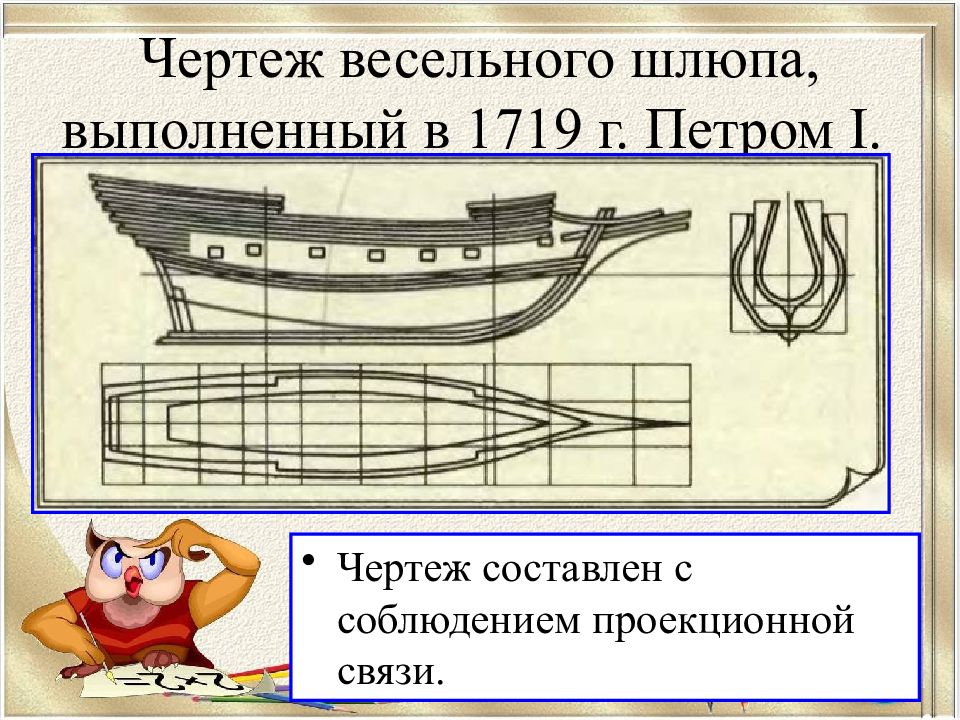

Чертеж составлен с соблюдением проекционной связи.

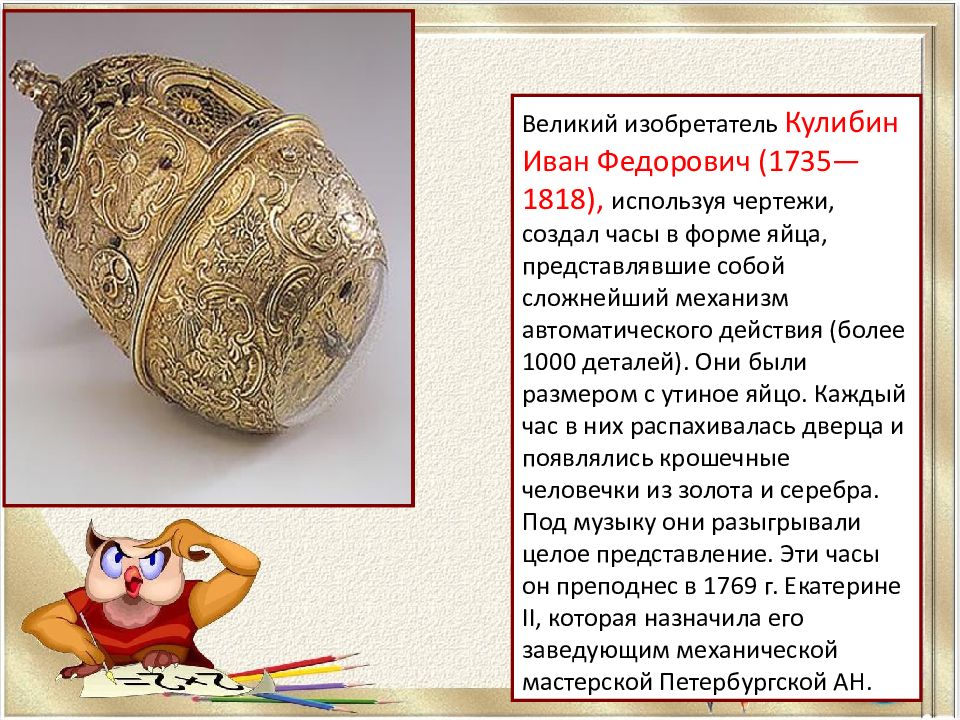

Великий изобретатель Кулибин Иван Федорович (1735—1818), используя чертежи, создал часы в форме яйца, представлявшие собой сложнейший механизм автоматического действия (более 1000 деталей). Они были размером с утиное яйцо. Каждый час в них распахивалась дверца и появлялись крошечные человечки из золота и серебра. Под музыку они разыгрывали целое представление. Эти часы он преподнес в 1769 г. Екатерине II, которая назначила его заведующим механической мастерской Петербургской АН.
Чертёж — это графический документ, выполненный в масштабе или в натуральную величину, содержащий сведения о форме детали и необходимые данные для ее изготовления и контроля.
МАСШТАБ — это отношение размеров изображения к действительным размерам предмета.
Линии чертежа: Сплошная толстая основная Применяют для изображения видимых контуров детали, рамки и граф основной надписи.
Линии чертежа: Штриховая линия Применяется для изображения невидимых контуров предмета.

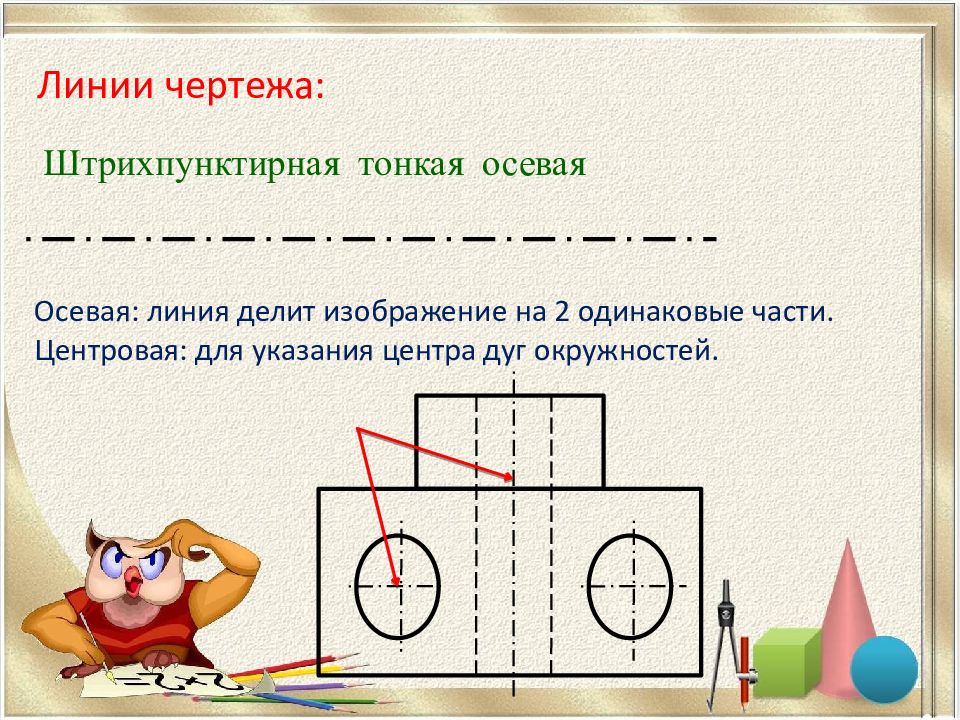

Осевая: линия делит изображение на 2 одинаковые части. Центровая: для указания центра дуг окружностей. Штрихпунктирная тонкая осевая Линии чертежа:

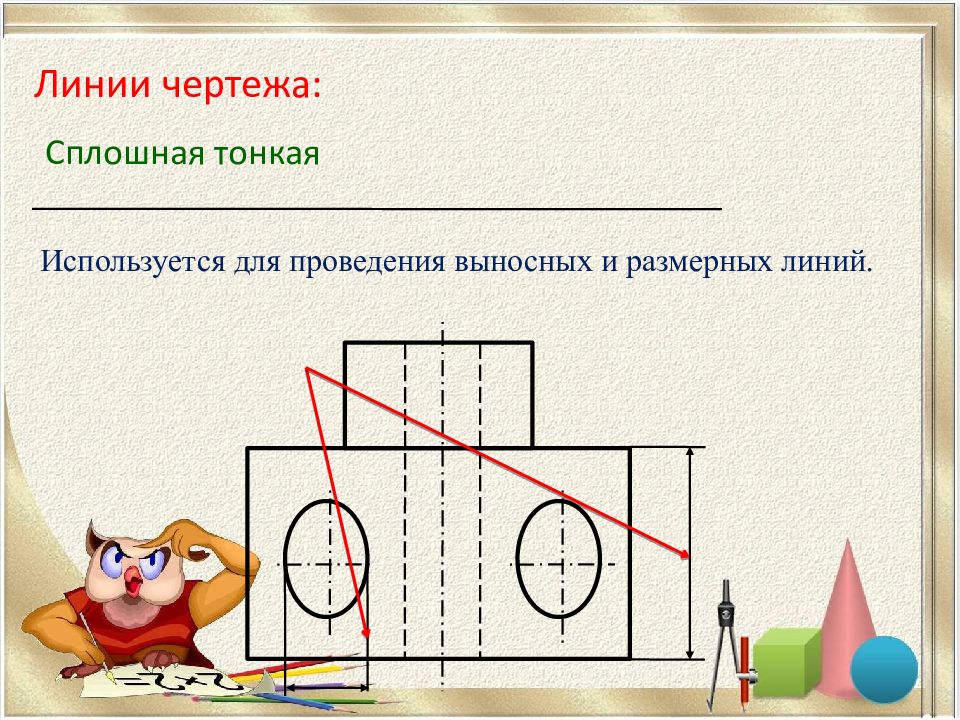

Сплошная тонкая Линии чертежа: Используется для проведения выносных и размерных линий.
Линии чертежа: Нужна для построения развёрток(указывает линии сгиба). Штрихпунктирная с двумя точками
Линии чертежа: Сплошная волнистая Используется как линия обрыва в тех случаях, когда изображение дано не полностью.
А А Линии чертежа: Разомкнутая толстая со стрелками Обозначает линию сечения детали. А А
