Разработка урока по черчению, 9 класс Повторение сведений о способах проецирования

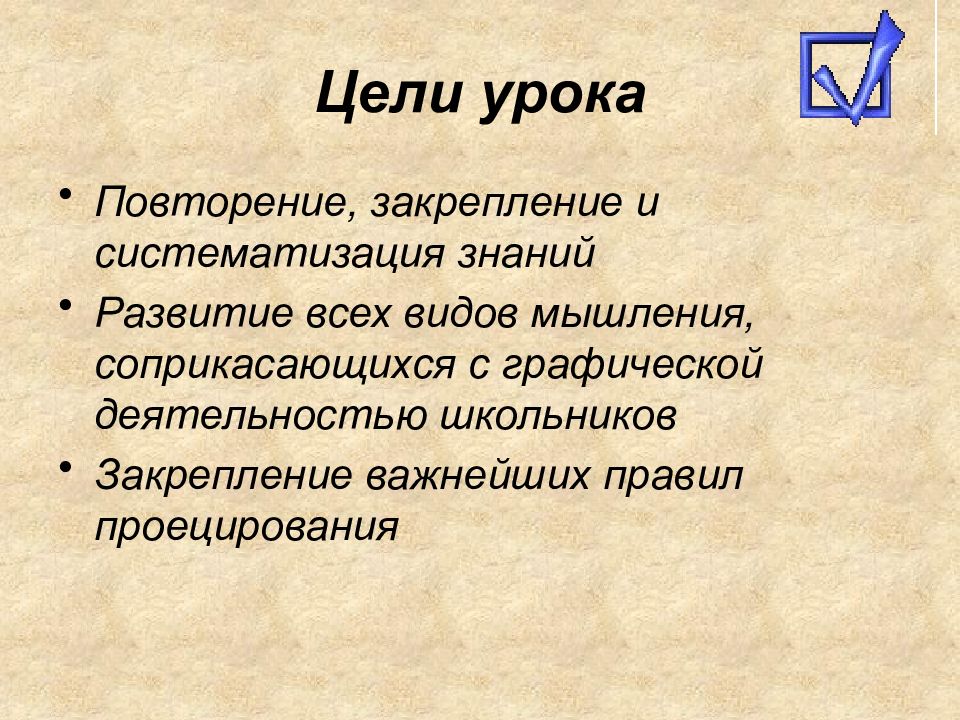

Повторение, закрепление и систематизация знаний Развитие всех видов мышления, соприкасающихся с графической деятельностью школьников Закрепление важнейших правил проецирования

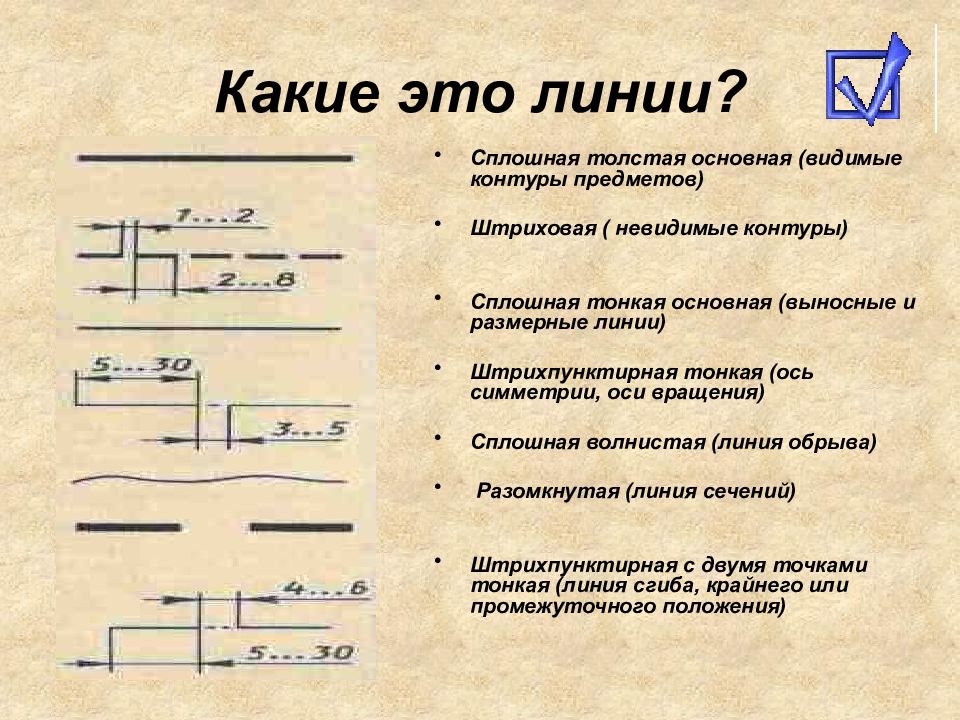

Сплошная толстая основная (видимые контуры предметов) Штриховая ( невидимые контуры) Сплошная тонкая основная (выносные и размерные линии) Штрихпунктирная тонкая (ось симметрии, оси вращения) Сплошная волнистая (линия обрыва) Разомкнутая (линия сечений) Штрихпунктирная с двумя точками тонкая (линия сгиба, крайнего или промежуточного положения)

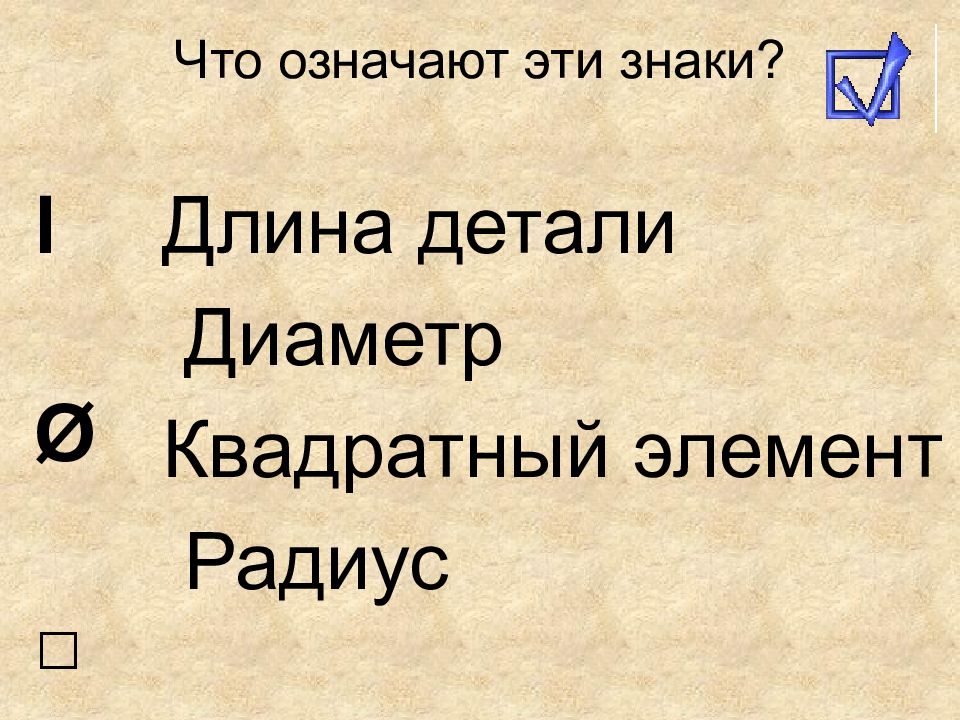

l Ø □ R Длина детали Диаметр Квадратный элемент Радиус
Напишите в тетрадях чертёжным шрифтом «Где крик, там нет истинного знания».
?
Чертежи получают методом проецирования. Проецирование – это чертёж проекции предмета. Проекция – это изображение на плоскости, получаемое при помощи воображаемых проецирующих лучей, проведённых через точки предмета.
Плоскость Н – плоскость проекций Лучи Аа, Вв, Сс – проецирующие лучи (.)а – проекция (.)А ▲авс – проекция ▲АВС
Центральное Параллельное Косоугольное Прямоугольное

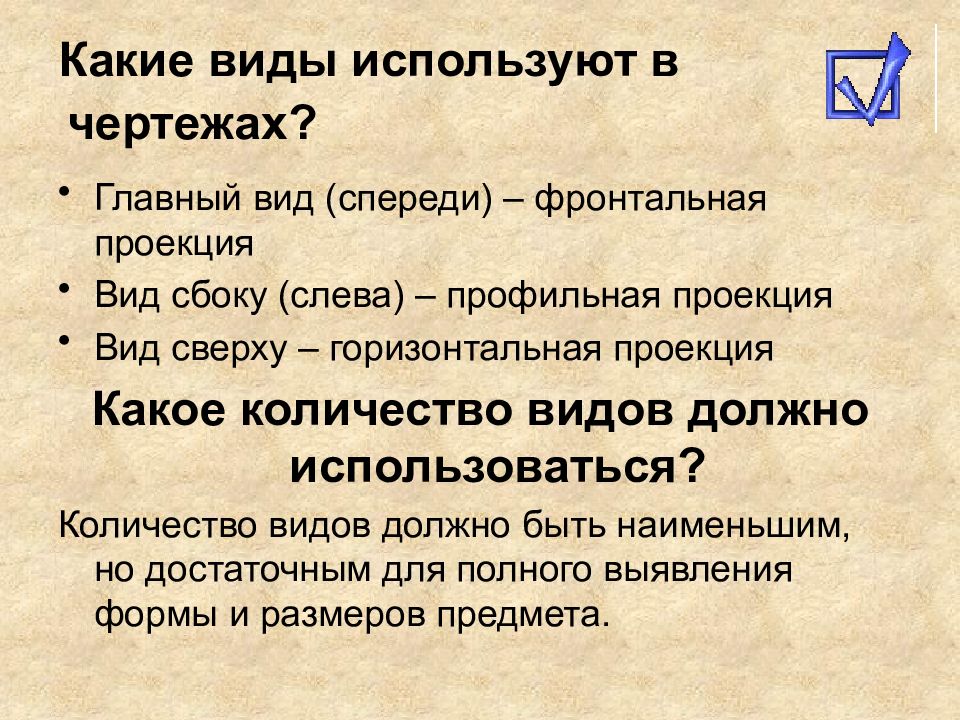

Главный вид (спереди) – фронтальная проекция Вид сбоку (слева) – профильная проекция Вид сверху – горизонтальная проекция Какое количество видов должно использоваться? Количество видов должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

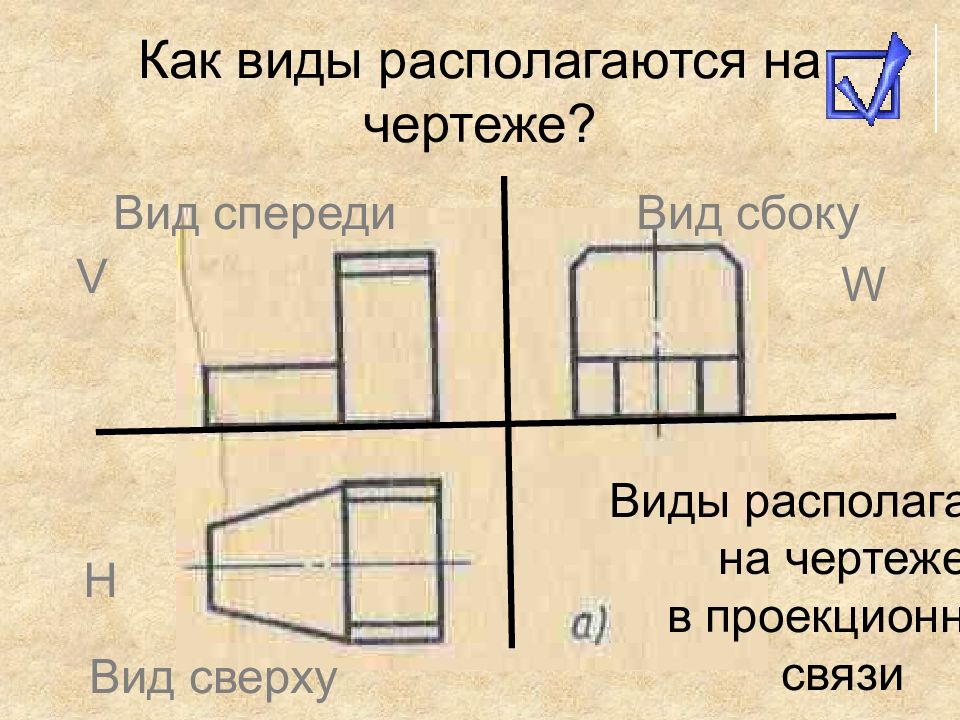

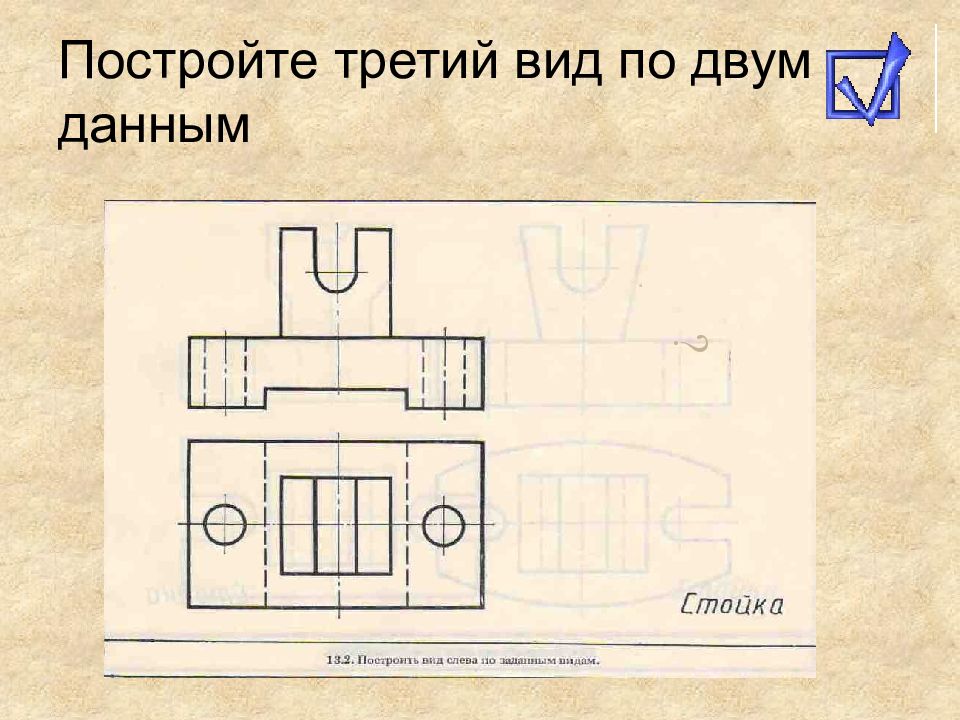

Вид спереди Вид сбоку Вид сверху V W H Виды располагаются на чертеже в проекционной связи

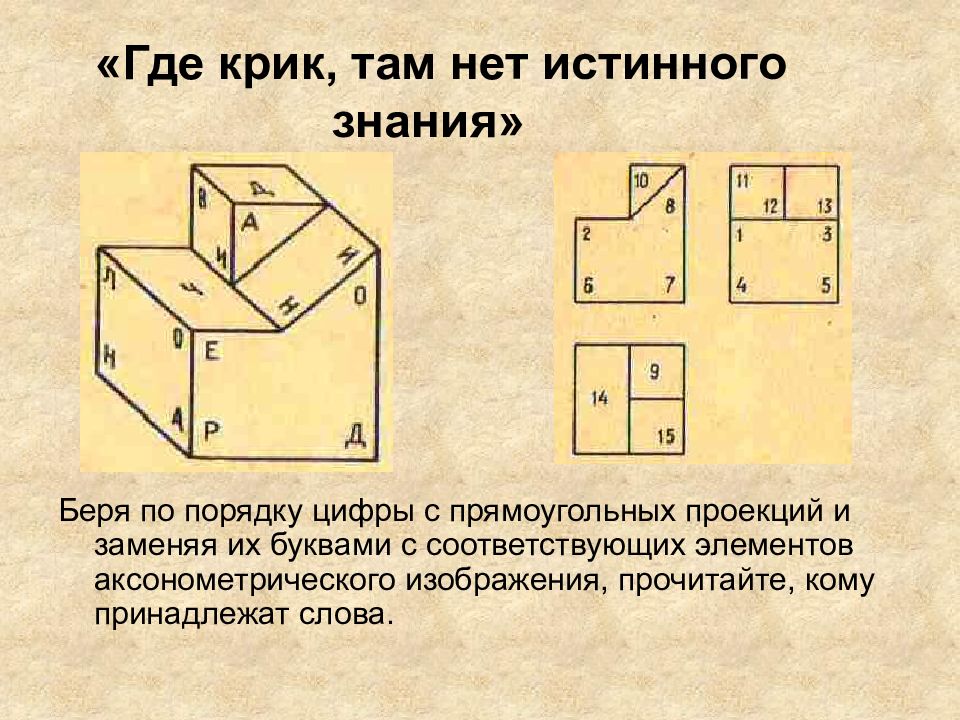

Беря по порядку цифры с прямоугольных проекций и заменяя их буквами с соответствующих элементов аксонометрического изображения, прочитайте, кому принадлежат слова.

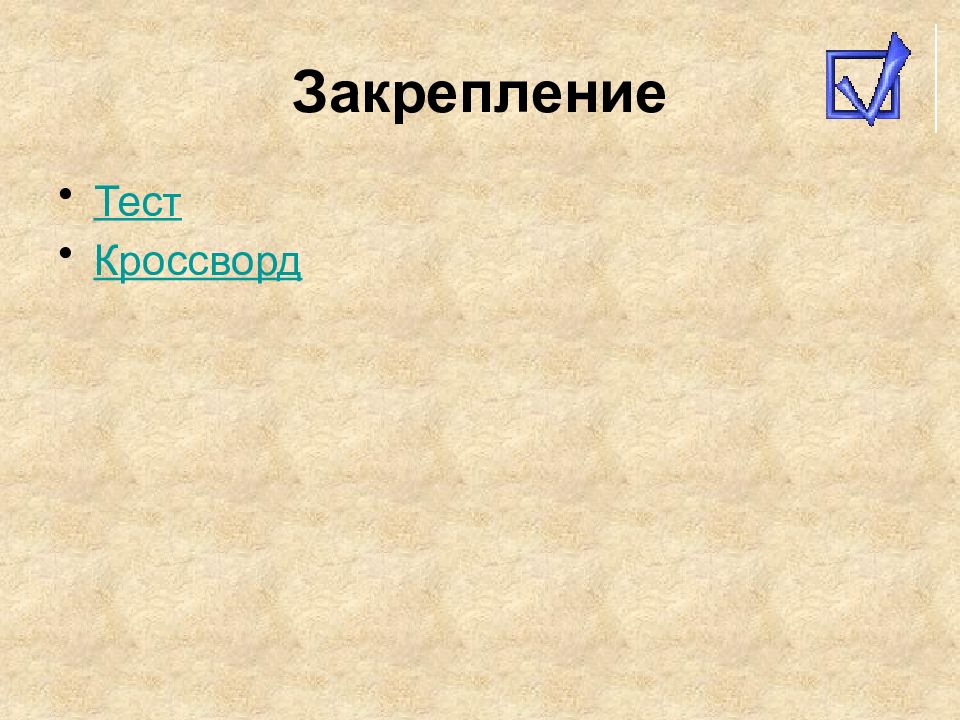

Тест Кроссворд

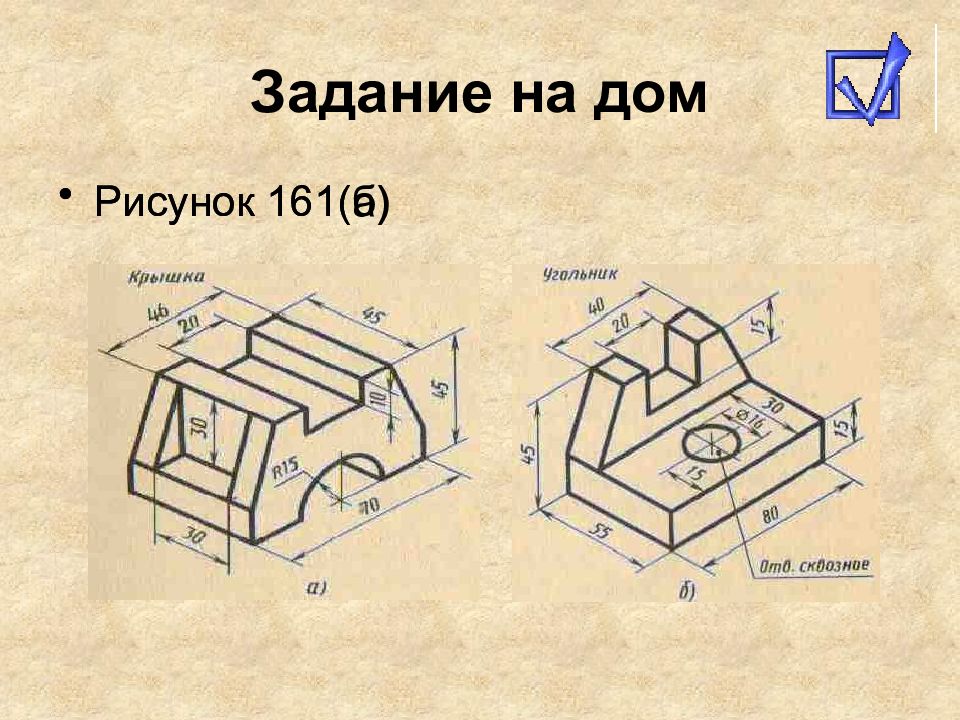

Рисунок 161(а) Рисунок 161(б)
Спасибо за работу!
