Основные задачи диагностирования: проверка исправности, работоспособности и функционирования; выявление вида и степени опасности дефекта; сбор информации для прогнозирования остаточного ресурса;
Д иагностирования технических объектов: оценка технического состояния объекта; обнаружение и определение места локализации неисправностей; мониторинг технического состояния объекта.

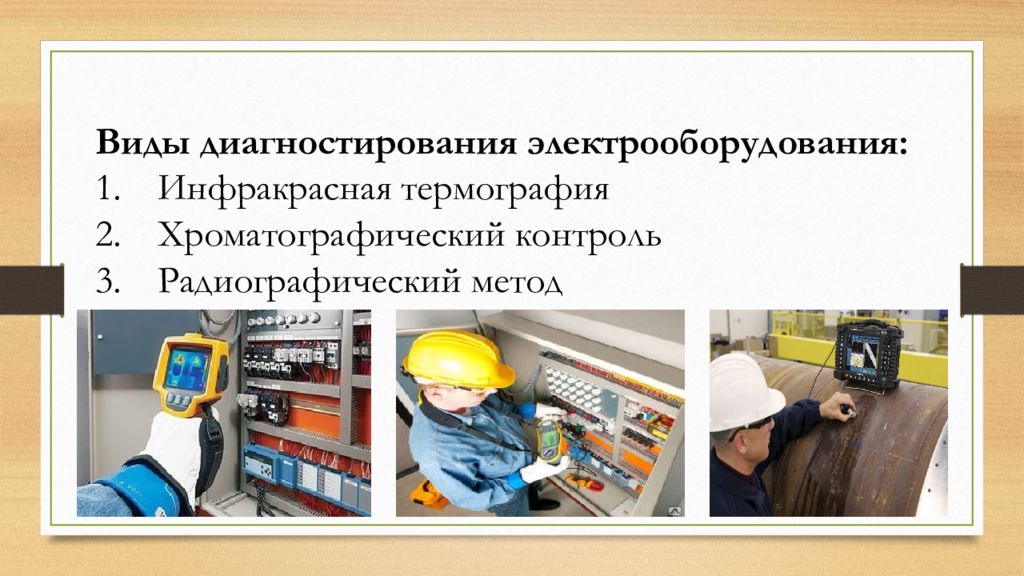

Виды диагностирования электрооборудования: Инфракрасная термография Х роматографический контроль Радиографический метод

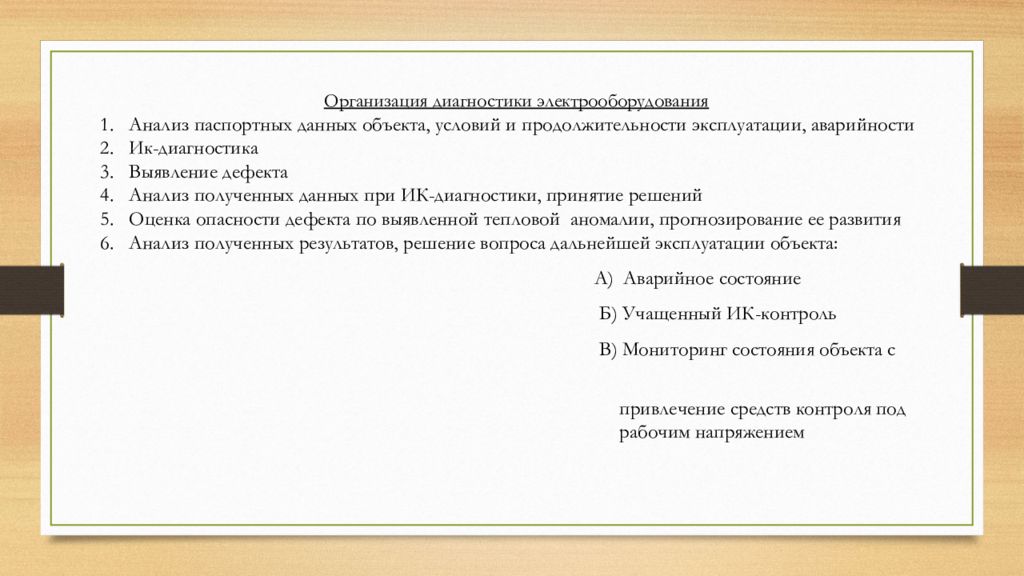

Организация диагностики электрооборудования Анализ паспортных данных объекта, условий и продолжительности эксплуатации, аварийности Ик-диагностика Выявление дефекта Анализ полученных данных при ИК-диагностики, принятие решений Оценка опасности дефекта по выявленной тепловой аномалии, прогнозирование ее развития Анализ полученных результатов, решение вопроса дальнейшей эксплуатации объекта: А) Аварийное состояние Б) Учащенный ИК-контроль В) Мониторинг состояния объекта с привлечение средств контроля под рабочим напряжением

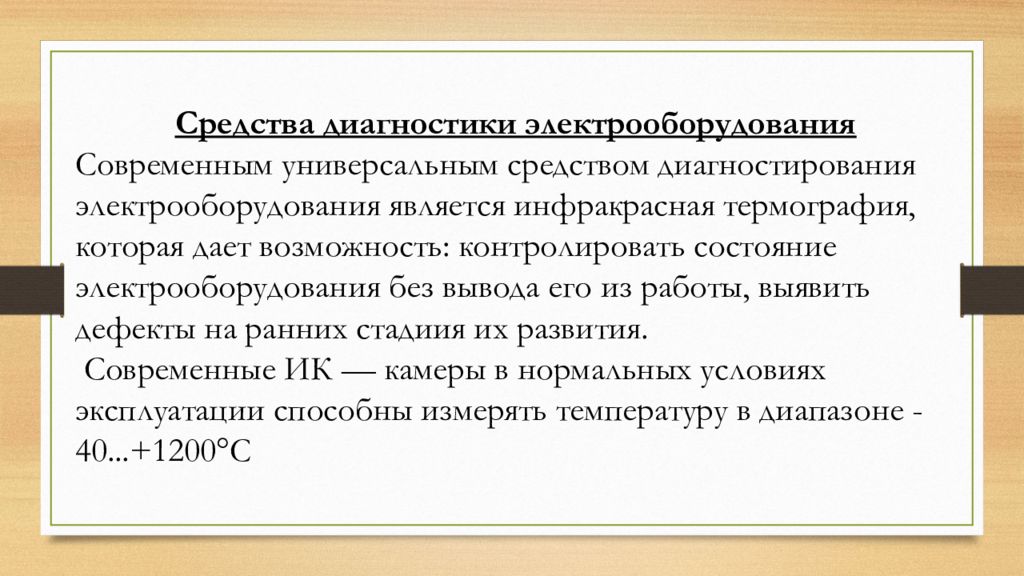

Средства диагностики электрооборудования Современным универсальным средством диагностирования электрооборудования является инфракрасная термография, которая дает возможность: контролировать состояние электрооборудования без вывода его из работы, выявить дефекты на ранних стадиия их развития. Современные ИК — камеры в нормальных условиях эксплуатации способны измерять температуру в диапазоне -40...+1200 ° С
Принцип работы диагностического т епловизора

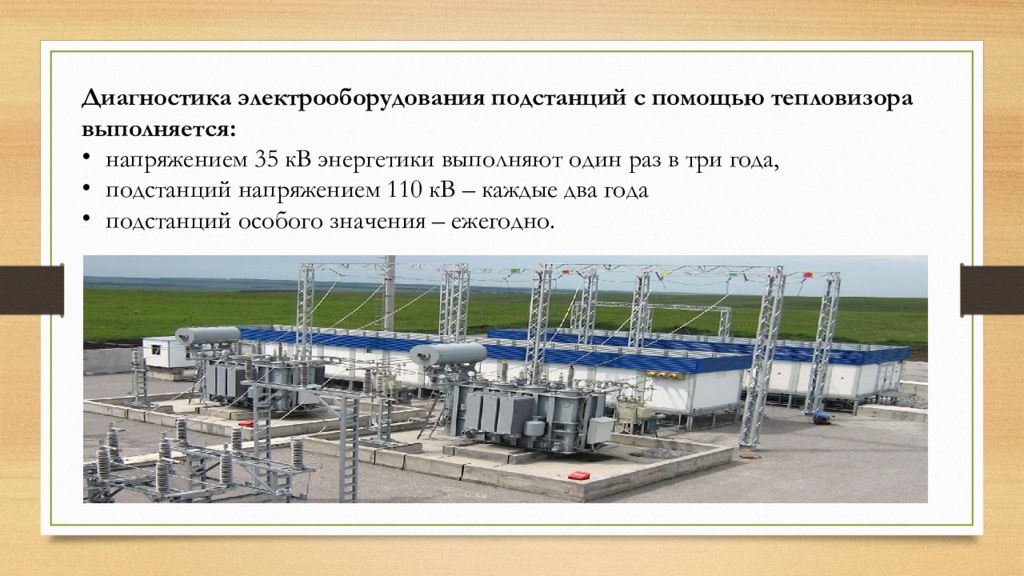

Диагностика электрооборудования подстанций с помощью тепловизора выполняется: напряжением 35 кВ энергетики выполняют один раз в три года, подстанций напряжением 110 кВ – каждые два года подстанций особого значения – ежегодно.
Организация обслуживания и ремонта электрооборудования производится централизованно и децентрализованно. При централизованной системе ремонт электрооборудования выполняется специализированными ремонтными службами, а обслуживание и мелкий ремонт персоналом При децентрализованной системе отсутствуют специализированные ремонтные службы и все ремонтные работы выполняются персоналом

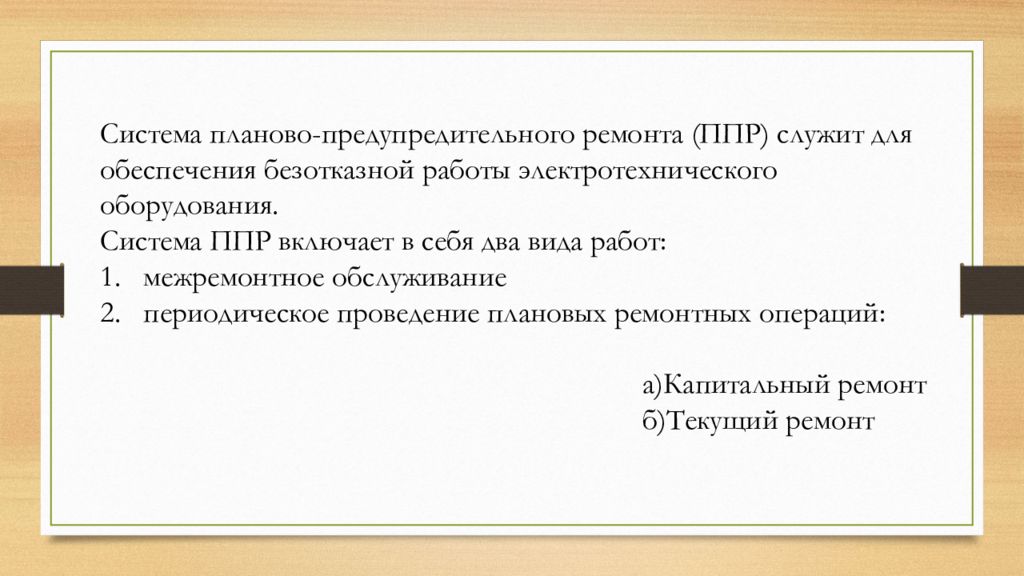

С истема планово-предупредительного ремонта (ППР ) служит для обеспечения безотказной работы электротехнического оборудования. Система ППР включает в себя два вида работ: межремонтное обслуживание периодическое проведение плановых ремонтных операций: а)Капитальный ремонт б)Текущий ремонт
Документация электромонтера в зависимости от проведения работ. Рабочие чертежи: Чертежи, схемы, электрические принципиальные схемы, таблицы и т.д. Спецификация оборудования: Другие документы, направляемые заказчику в соответствии с договором
