Выполнил: студент гр. 4-132 Силаев А.А.

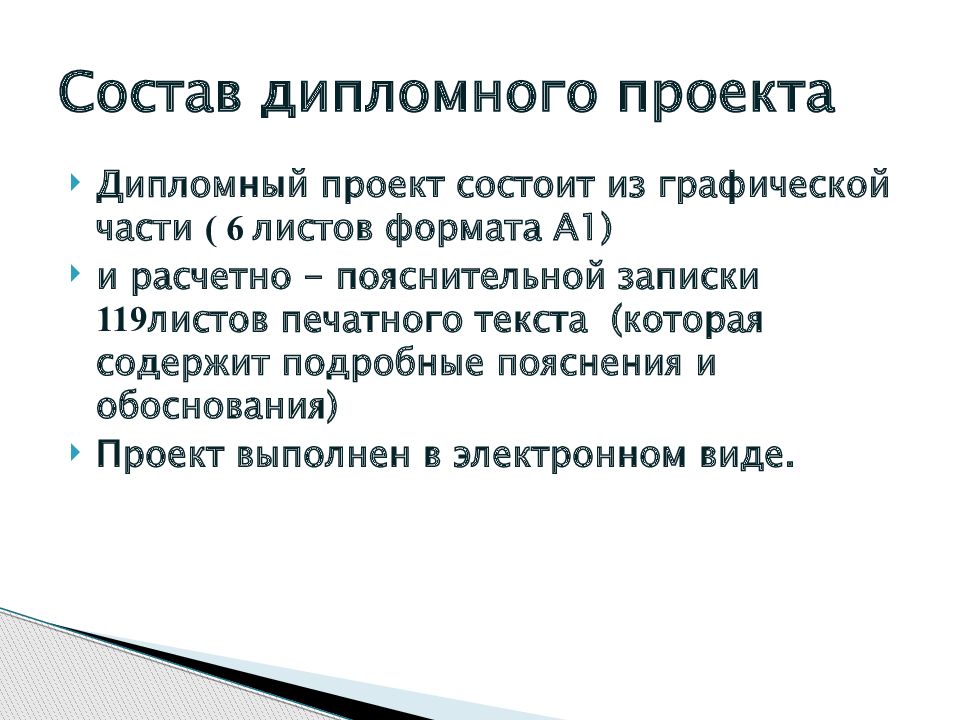

Дипломный проект состоит из графической части ( 6 листов формата А1) и расчетно - пояснительной записки 119 листов печатного текста (которая содержит подробные пояснения и обоснования) Проект выполнен в электронном виде. Состав дипломного проекта

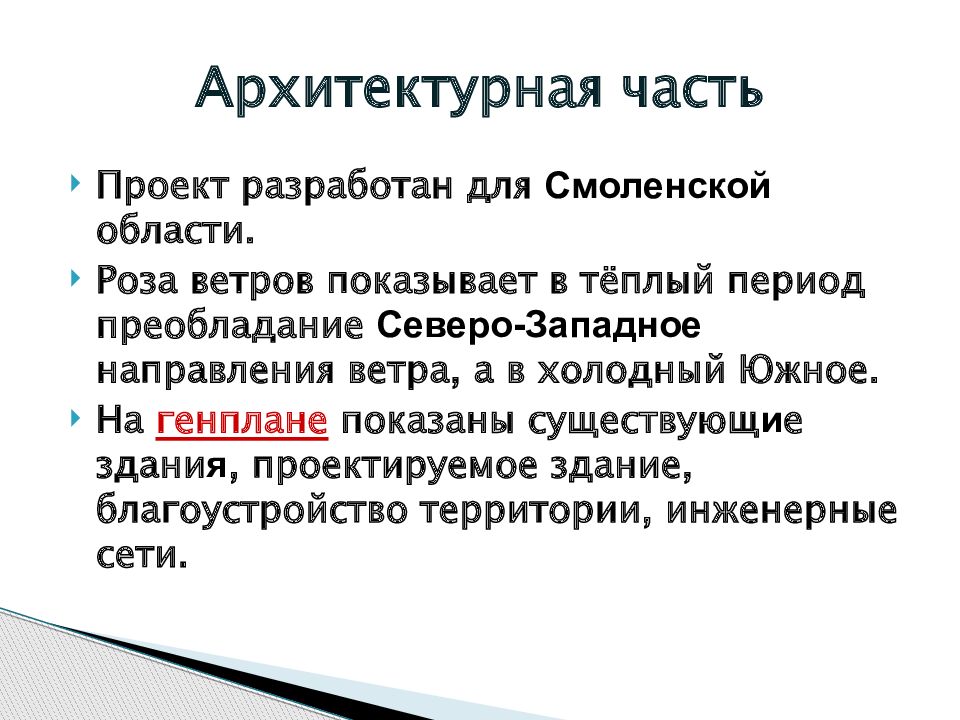

Проект разработан для Смоленской области. Роза ветров показывает в тёплый период преобладание Северо-Западное направления ветра, а в холодный Южное. На генплане показаны существующ и е здани я, проектируемое здание, благоустройство территории, инженерные сети. Архитектурная часть

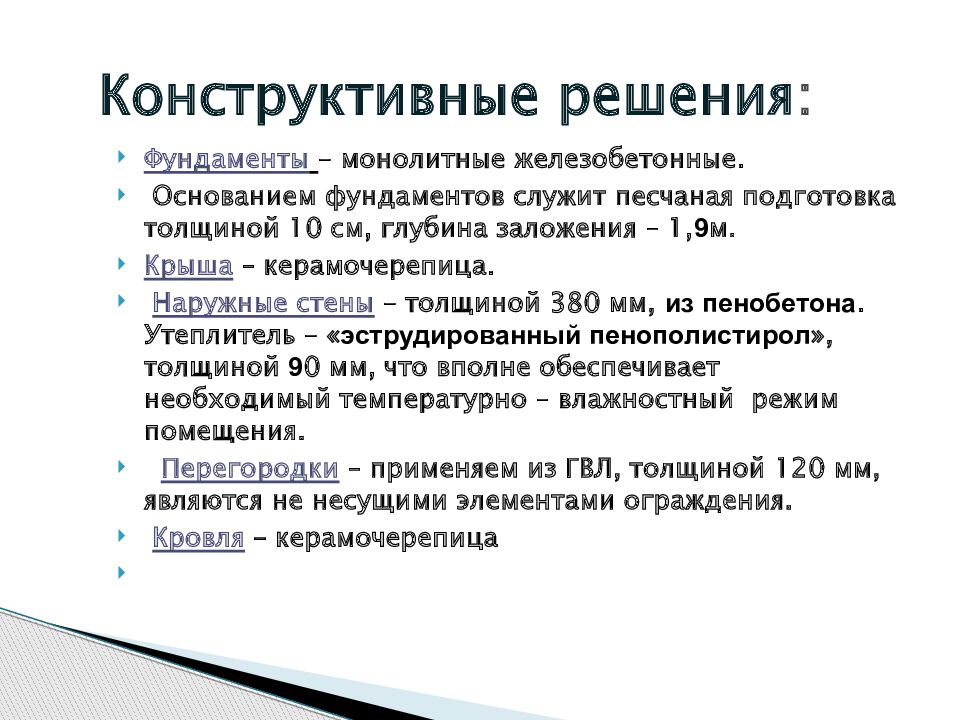

Фундаменты – монолитные железобетонные. Основанием фундаментов служит песчаная подготовка толщиной 10 см, глубина заложения – 1, 9 м. Крыша – керамочерепица. Наружные стены – толщиной 380 мм, из пенобетона. Утеплитель – « эструдированный пенополистирол », толщиной 9 0 мм, что вполне обеспечивает необходимый температурно – влажностный режим помещения. Перегородки – применяем из ГВЛ, толщиной 120 мм, являются не несущими элементами ограждения. Кровля – керамочерепица Конструктивные решения :

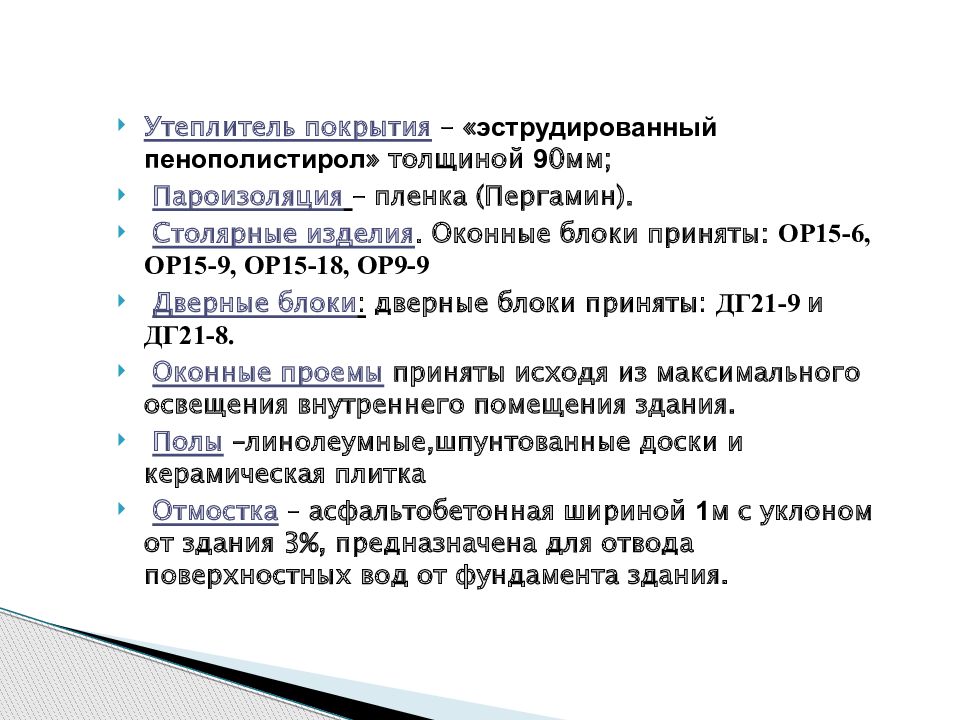

Утеплитель покрытия – « эструдированный пенополистирол » толщиной 9 0мм; Пароизоляция – пленка (Пергамин). Столярные изделия. Оконные блоки приняты: ОР15-6, ОР15-9, ОР15-18, ОР9-9 Дверные блоки : дверные блоки приняты: ДГ21-9 и ДГ21-8. Оконные проемы приняты исходя из максимального освещения внутреннего помещения здания. Полы –линолеумные,шпунтованные доски и керамическая плитка Отмостка – асфальтобетонная шириной 1 м с уклоном от здания 3%, предназначена для отвода поверхностных вод от фундамента здания.

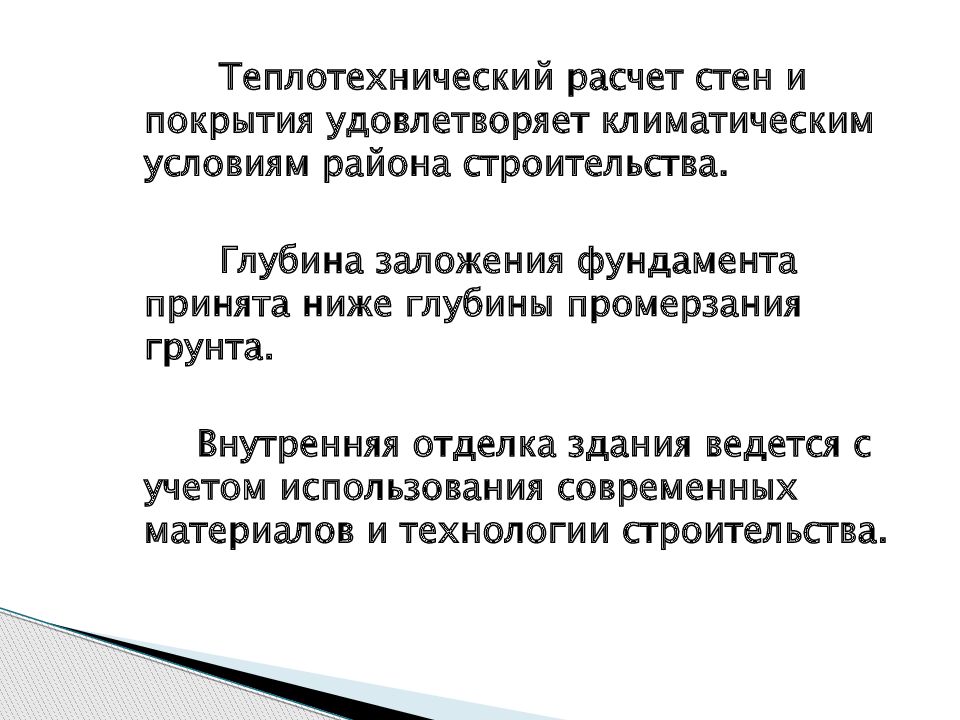

Теплотехнический расчет стен и покрытия удовлетворяет климатическим условиям района строительства. Глубина заложения фундамента принята ниже глубины промерзания грунта. Внутренняя отделка здания ведется с учетом использования современных материалов и технологии строительства.

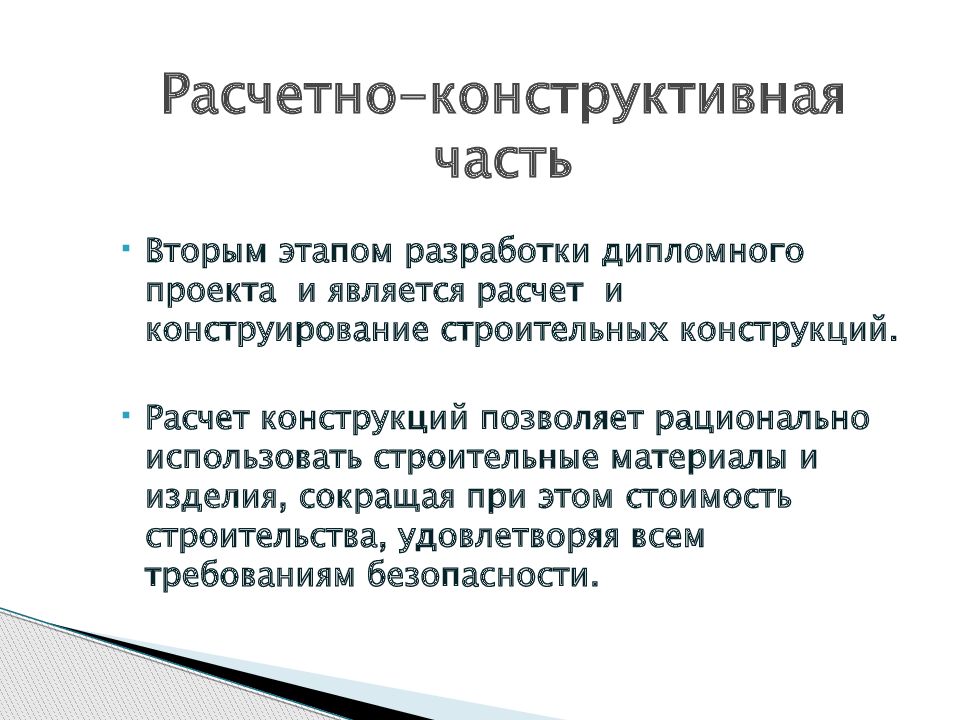

Вторым этапом разработки дипломного проекта и является расчет и конструирование строительных конструкций. Расчет конструкций позволяет рационально использовать строительные материалы и изделия, сокращая при этом стоимость строительства, удовлетворяя всем требованиям безопасности. Расчетно-конструктивная часть

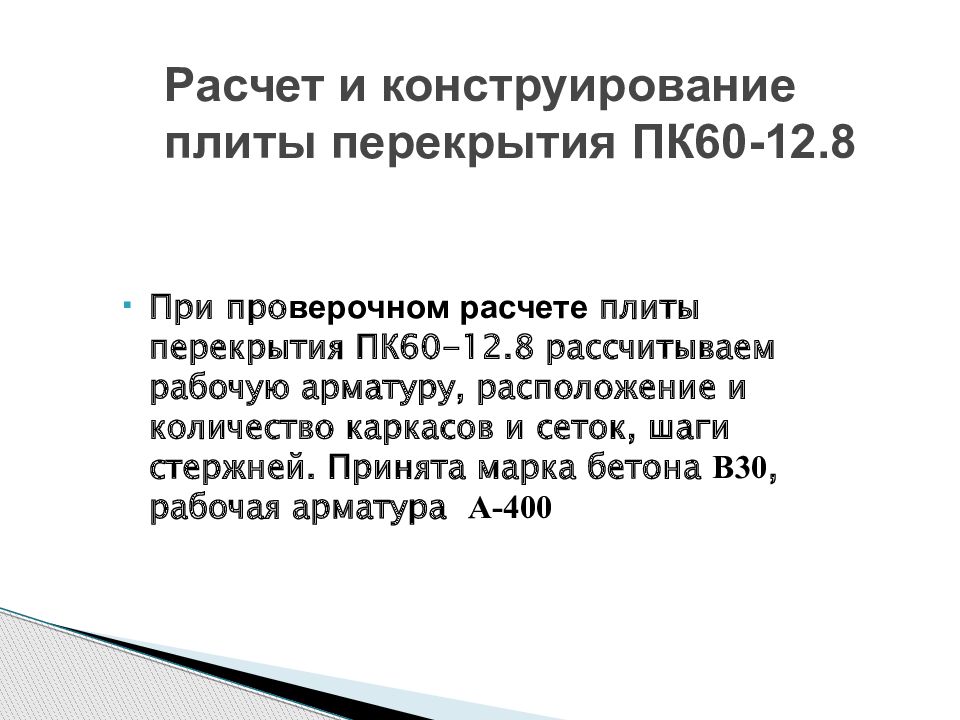

При про верочном расчете плиты перекрытия ПК60-12.8 рассчитываем рабочую арматуру, расположение и количество каркасов и сеток, шаги стержней. Принята марка бетона В30, рабочая арматура А-400 Расчет и конструирование плиты перекрытия ПК60-12.8

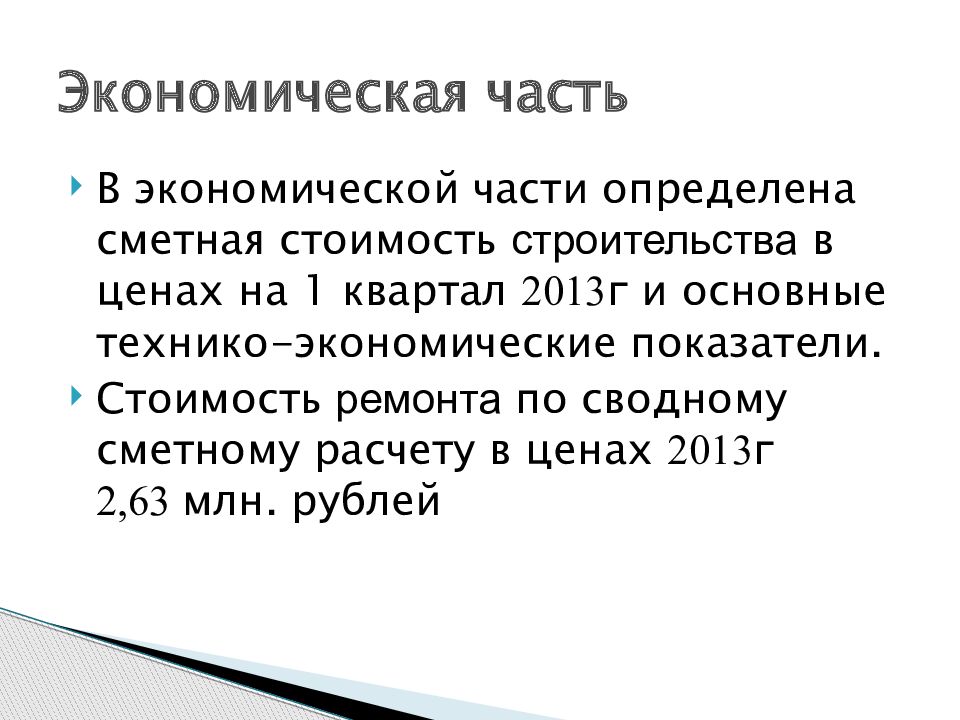

В экономической части определена сметная стоимость строительства в ценах на 1 квартал 2013 г и основные технико-экономические показатели. Стоимость ремонта по сводному сметному расчету в ценах 2013 г 2,63 млн. рублей Экономическая часть
Локальная смета Объектная смета Сводный сметный расчет ТЭП Состав экономической части:
№ Наименование показателей Ед. изм. Кол-во 1 Стоимость строительства по ССР Т.р 2632,39 2 Стоимость строительства Т.р 3066,38 3 Общая площадь здания м 2 126,06 4 Стоимость 1м 2 общей площади здания Т.р 20,89 5 Сметная заработная плата Т.р 368,24

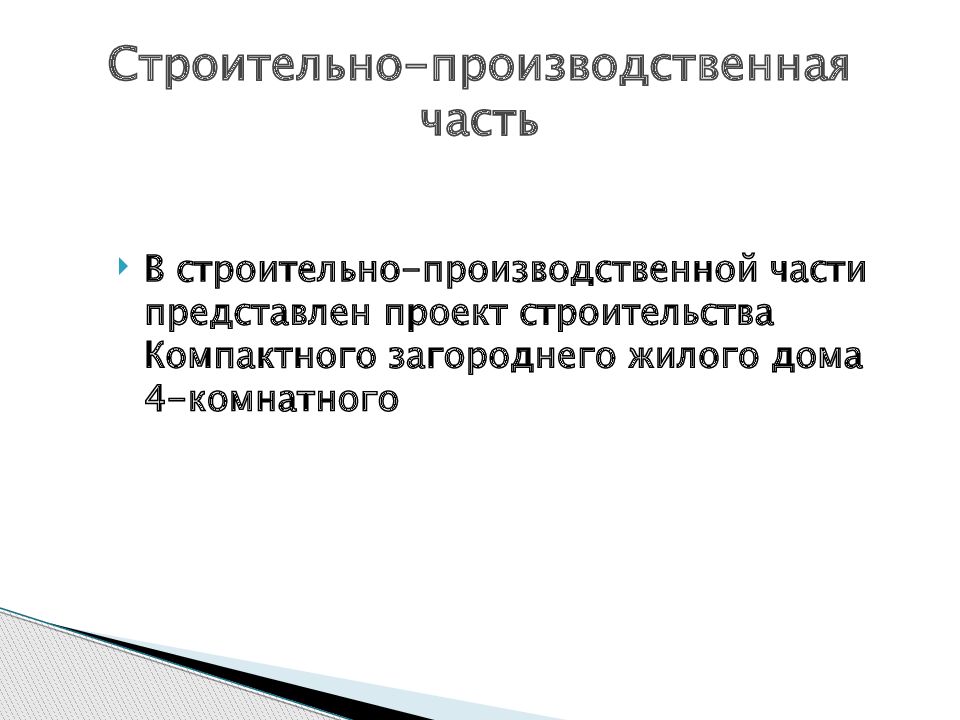

В строительно-производственной части представлен проект строительства Компактного загороднего жилого дома 4-комнатного Строительно-производственная часть

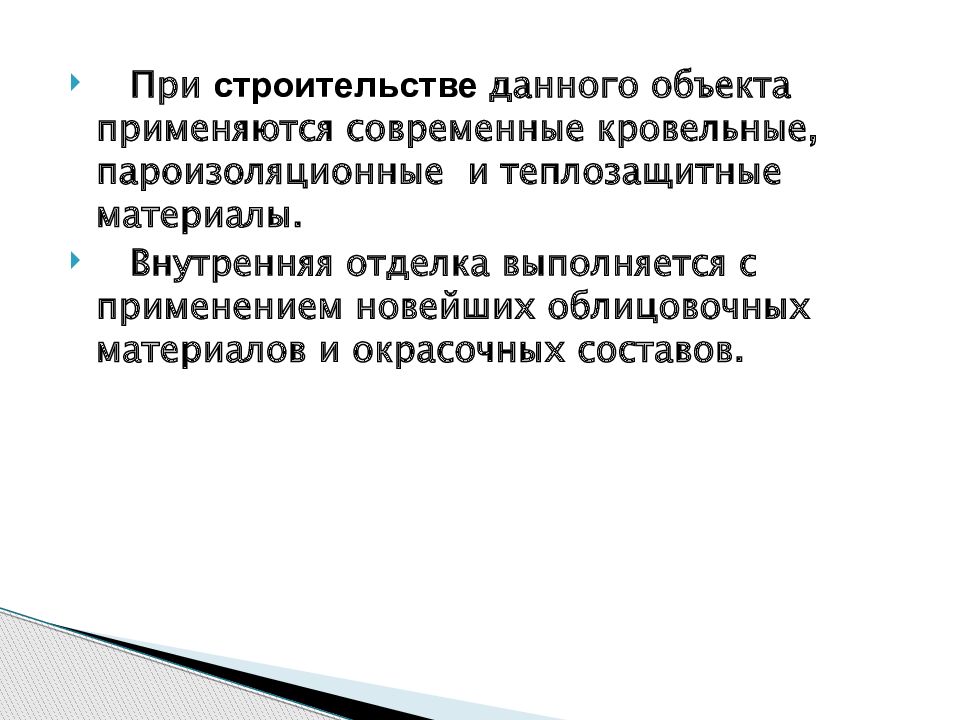

При строительстве данного объекта применяются современные кровельные, пароизоляционные и теплозащитные материалы. Внутренняя отделка выполняется с применением новейших облицовочных материалов и окрасочных составов.

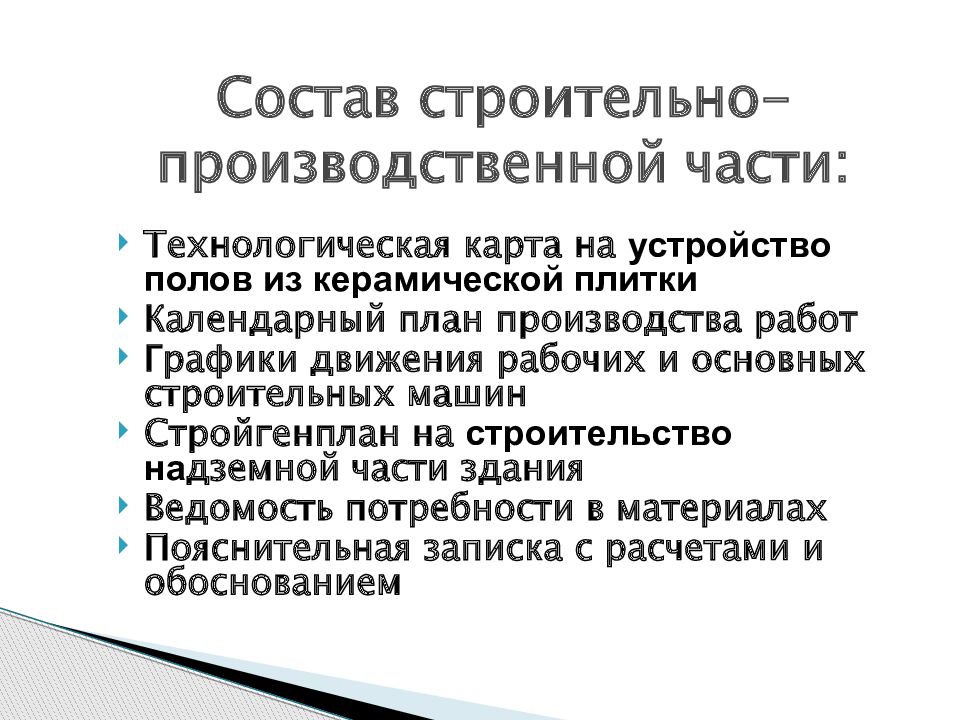

Технологическая карта на устройство полов из керамической плитки Календарный план производства работ Графики движения рабочих и основных строительных машин Стройгенплан на строительство на дземной части здания Ведомость потребности в материалах Пояснительная записка с расчетами и обоснованием Состав строительно-производственной части:

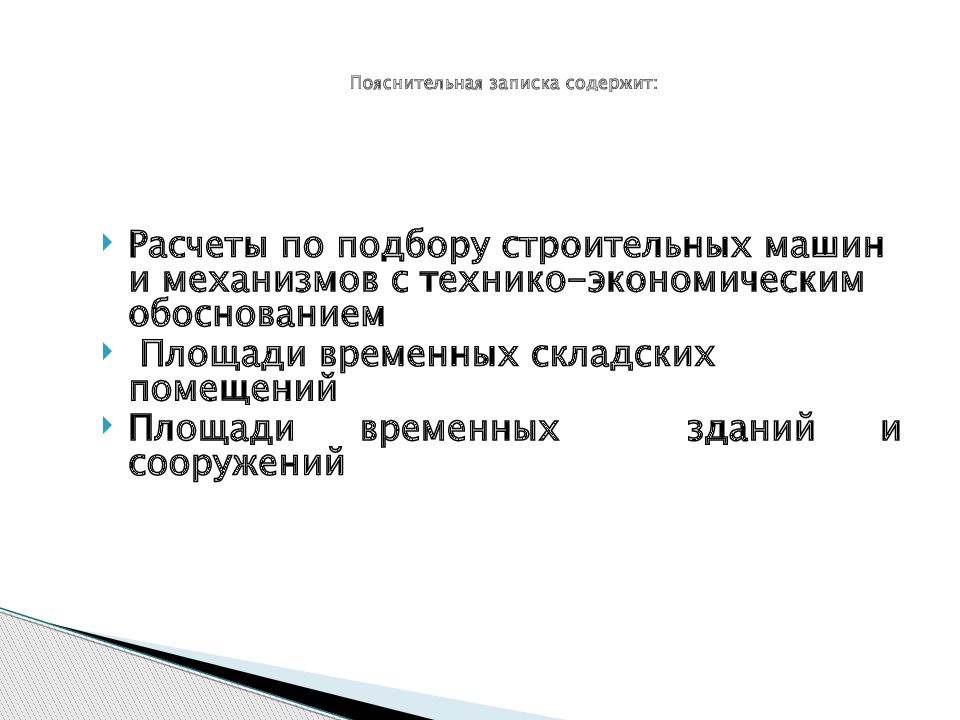

Расчеты по подбору строительных машин и механизмов с технико-экономическим обоснованием Площади временных складских помещений Площади временных зданий и сооружений Пояснительная записка содержит:
ТЭП календарного графика работ 1. Трудоёмкость общая = 332 (чел.-дн) по календарному плану 2. Продолжительность строительства фактическая = 83 (дней) по календарному плану работ 3. Максимальное количество рабочих = 5 (чел.) по графику движения рабочих по профессиям 4. Среднее число рабочих (чел) рассчитывают делением общей трудоёмкости на продолжительность 332/83 =4 (чел) 5. Коэффициент неравномерности движения рабочих = 1,25 рассчитывается отношением максимального количества рабочих на среднее 5/4 = 1,25 8. Строительный объём здания = 819,28 (м 3 ) 9. Трудоёмкость на единицу строительного объёма здания = 0,4 рассчитывается отношением строительного объема к трудоемкости (чел.дн/м 3 )

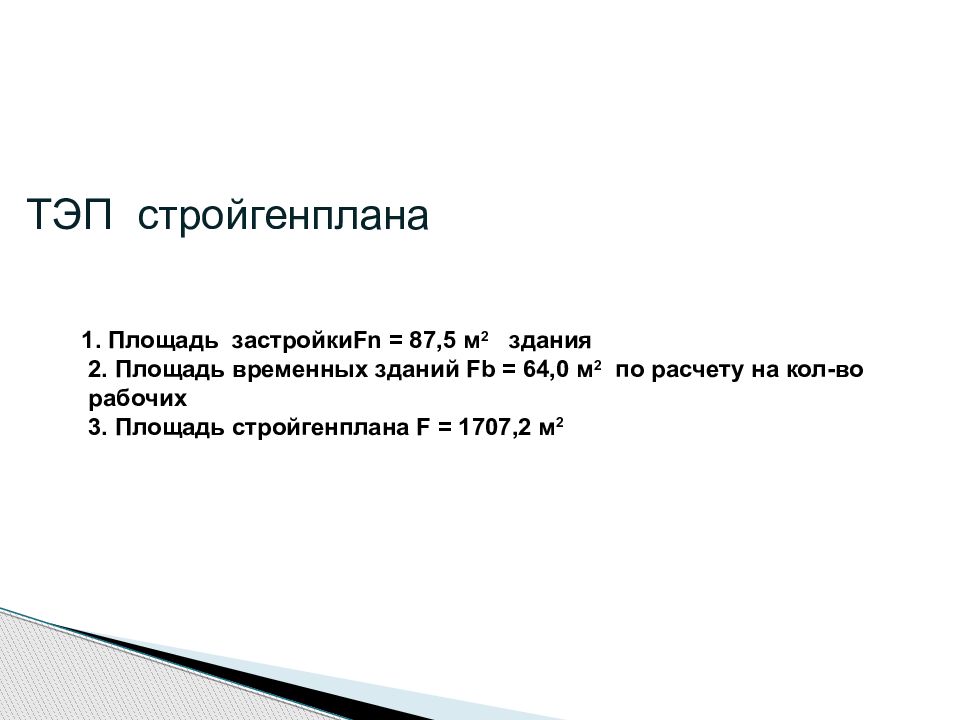

ТЭП стройгенплана 1. Площадь застройки Fn = 87,5 м 2 здания 2. Площадь временных зданий Fb = 64,0 м 2 по расчету на кол-во рабочих 3. Площадь стройгенплана F = 1707,2 м 2
