1 Одесская Государственная академия строительства и архитектуры Кафедра технологии строительного производства

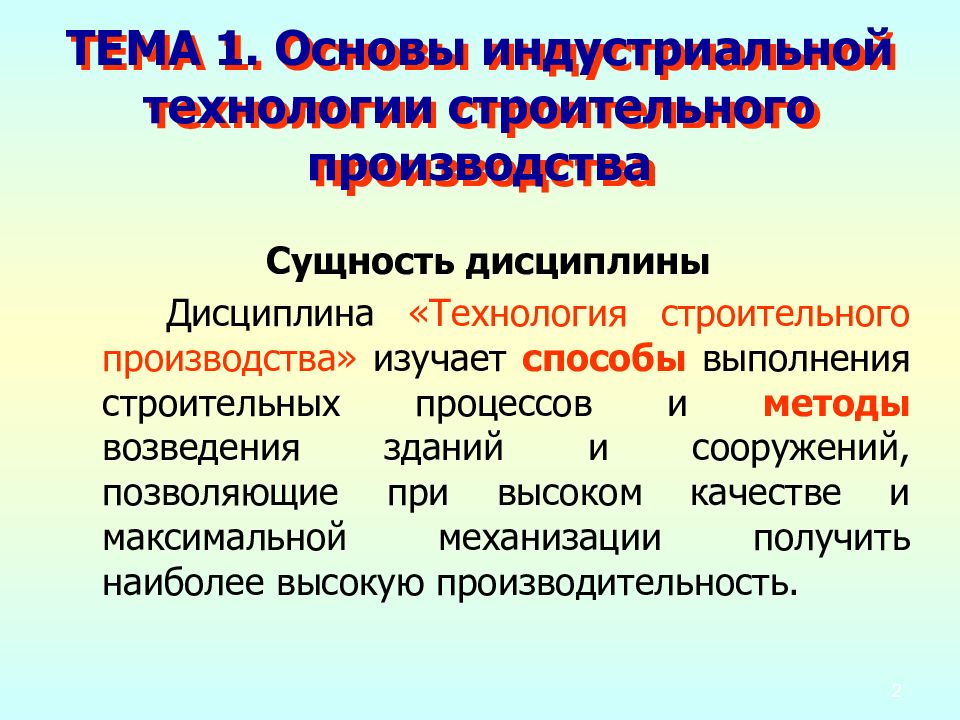

Сущность дисциплины Дисциплина «Технология строительного производства» изучает способы выполнения строительных процессов и методы возведения зданий и сооружений, позволяющие при высоком качестве и максимальной механизации получить наиболее высокую производительность. 2

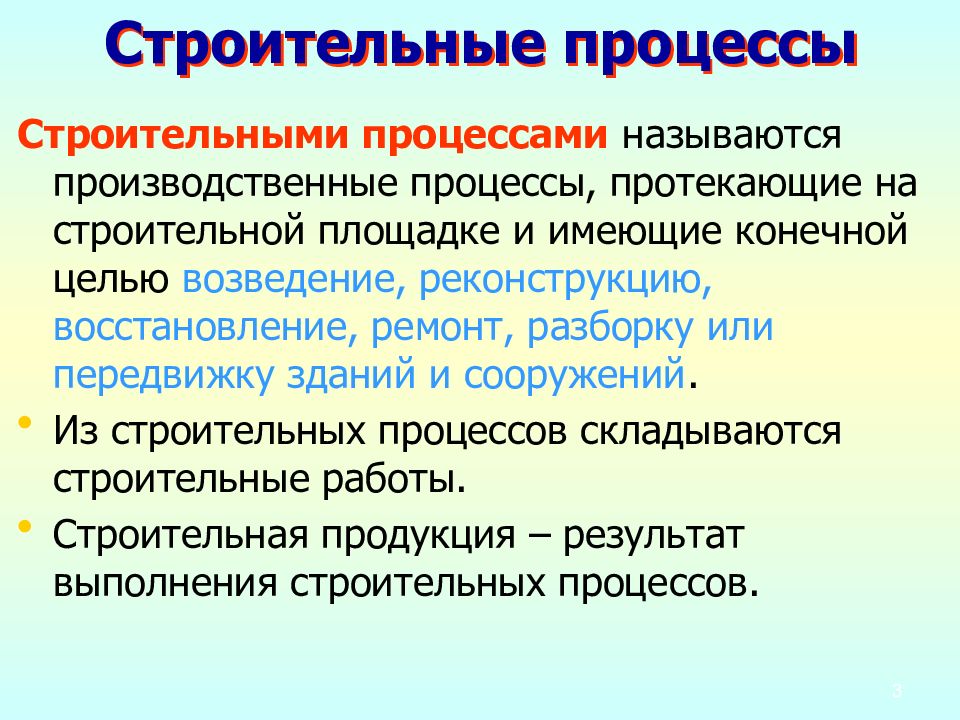

Строительными процессами называются производственные процессы, протекающие на строительной площадке и имеющие конечной целью возведение, реконструкцию, восстановление, ремонт, разборку или передвижку зданий и сооружений. Из строительных процессов складываются строительные работы. Строительная продукция – результат выполнения строительных процессов. 3
4 Общестроительные Специальные Подземные работы Надземные работы Завершающие работы ( благоустройство, озеленение, уборка мусора, сдача объекта в эксплуатацию) Электротехнические Сантехнические Возведение отопительных и вентиляционных систем Системы связи Системы обеспечения пожарной безопасности Системы охраны Монтаж специального оборудования

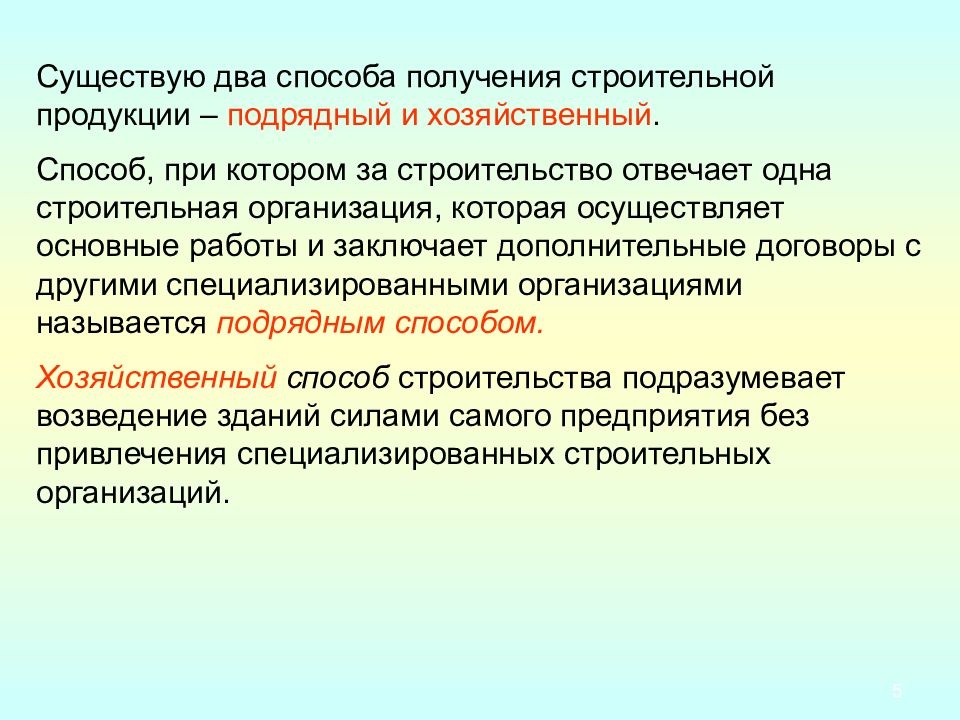

5 Существую два способа получения строительной продукции – подрядный и хозяйственный. Способ, при котором за строительство отвечает одна строительная организация, которая осуществляет основные работы и заключает дополнительные договоры с другими специализированными организациями называется подрядным способом. Хозяйственный способ строительства подразумевает возведение зданий силами самого предприятия без привлечения специализированных строительных организаций.
1. По технологическим признакам: - подготовительные (расчистка территории, снос строений, планировка, сток поверхностных вод) ; - транспортные ( своевременная поставка конструкций и материалов) ; - основные (входят в непрерывную цепь технологического цикла) ; - вспомогательные (выполняют параллельно с ведущими). 2. По сложности производства : - простые (рабочие), выполняемые 1 рабочим или звеном. Например – кирпичная кладка; - комплексные (комплекс простых процессов, связанных единством конечной продукции. Например – монтаж зданий. Он состоит из отдельных простых процессов;. 3. По степени участия машины: - ручные; - механизированные; - автоматизированные. 6
7 1- подземный цикл; 2-надземный цикл; 3-отделочный цикл 1 3 2

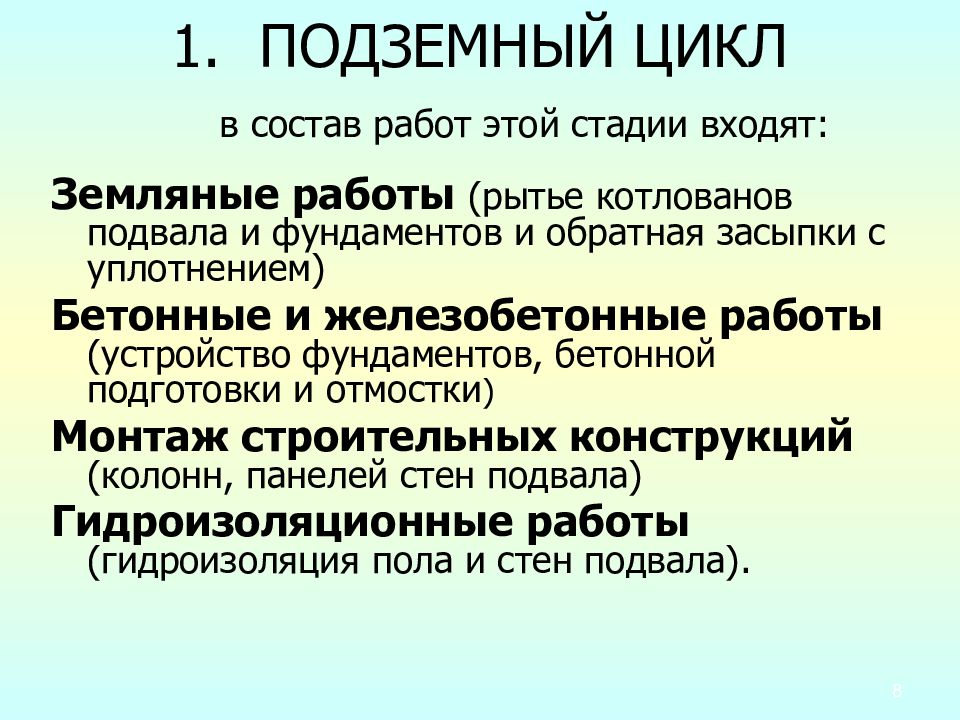

Земляные работы (рытье котлованов подвала и фундаментов и обратная засыпки с уплотнением) Бетонные и железобетонные работы (устройство фундаментов, бетонной подготовки и отмостки ) Монтаж строительных конструкций (колонн, панелей стен подвала) Гидроизоляционные работы (гидроизоляция пола и стен подвала). 8

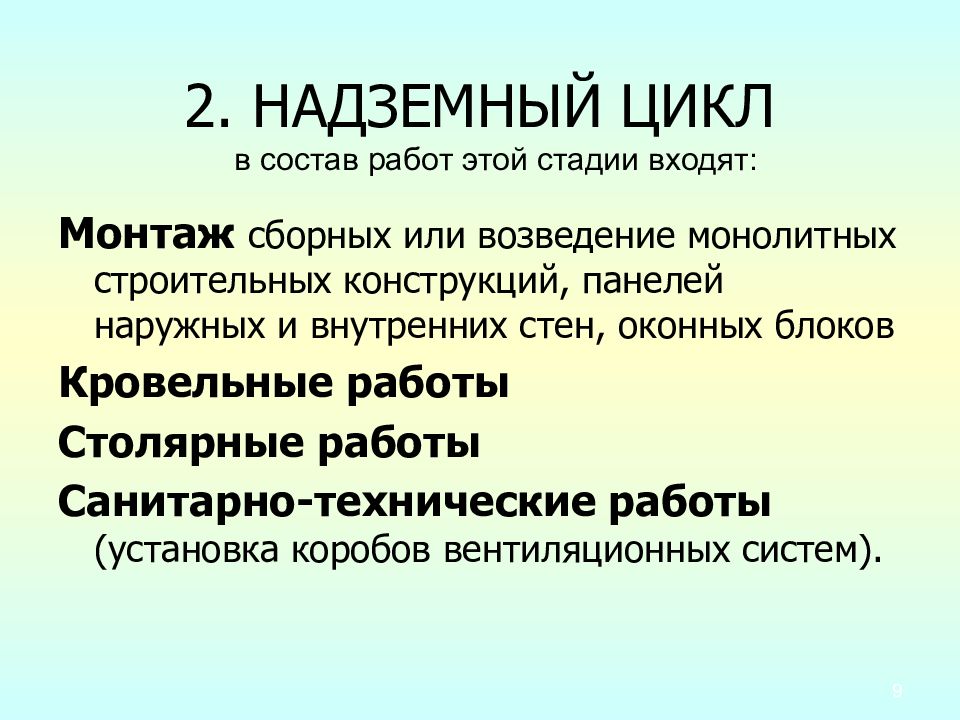

Монтаж сборных или возведение монолитных строительных конструкций, панелей наружных и внутренних стен, оконных блоков Кровельные работы Столярные работы Санитарно-технические работы (установка коробов вентиляционных систем). 9 в состав работ этой стадии входят:

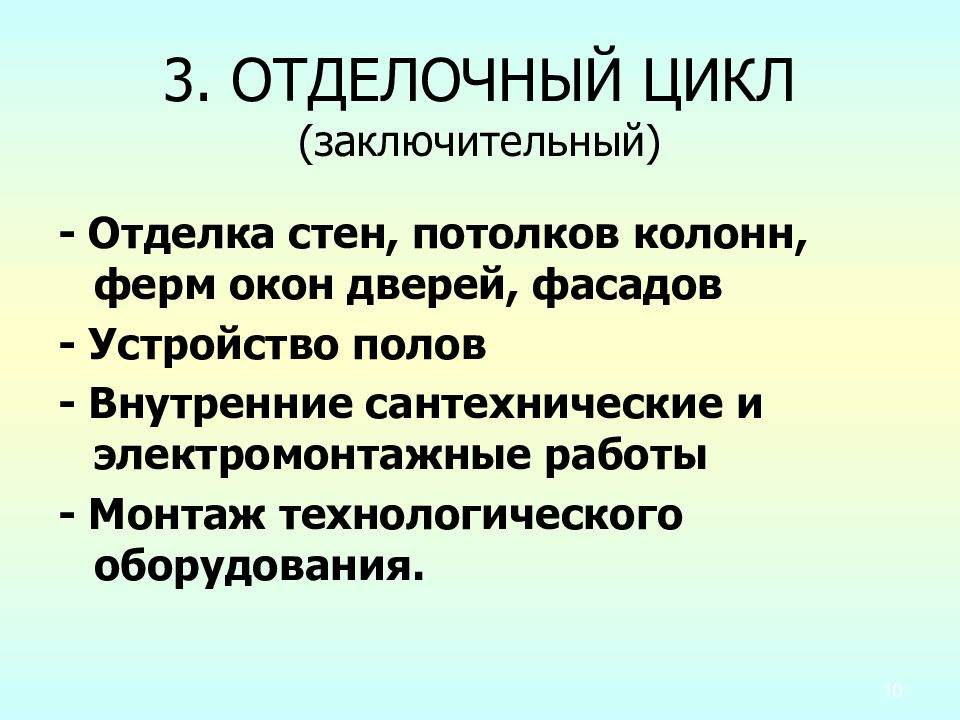

- Отделка стен, потолков колонн, ферм окон дверей, фасадов - Устройство полов - Внутренние сантехнические и электромонтажные работы - Монтаж технологического оборудования. 10
Профессия определяется видом осуществляемых строительных процессов (бетонщик, каменщик и т.д.); Специальность определяет более узкую специализацию по данному виду работ (плотник-опалубщик и пр.) Квалификация – уровень подготовки рабочих различных профессий. 11
Рабочие должны знать: 1. Основные сведения по технологии выполняемых работ; 2. Правила и нормы производственной санитарии; 3. Требования по качеству работ по предшествующим процессам; 4. Выполнять не менее 3-х разновидностей работ, предусмотренных квалификационной характеристикой. При этом производительность должна быть не менее нормы выработки. 12
Производительность труда – количество доброкачественной продукции, выпущенное за единицу времени рабочими соответствующей квалификации. Норма времени Н вр – это количество рабочего времени (затрат труда), необходимое для производства единицы доброкачественной продукции рабочими соответствующей квалификации. Норма выработки Н выр рабочего или звена рабочих – это количество продукции, производимой за единицу времени. Трудоемкость – определяется затратами труда (рабочего времени), необходимыми для производства всего объема доброкачественной продукции определенным количеством рабочих 13

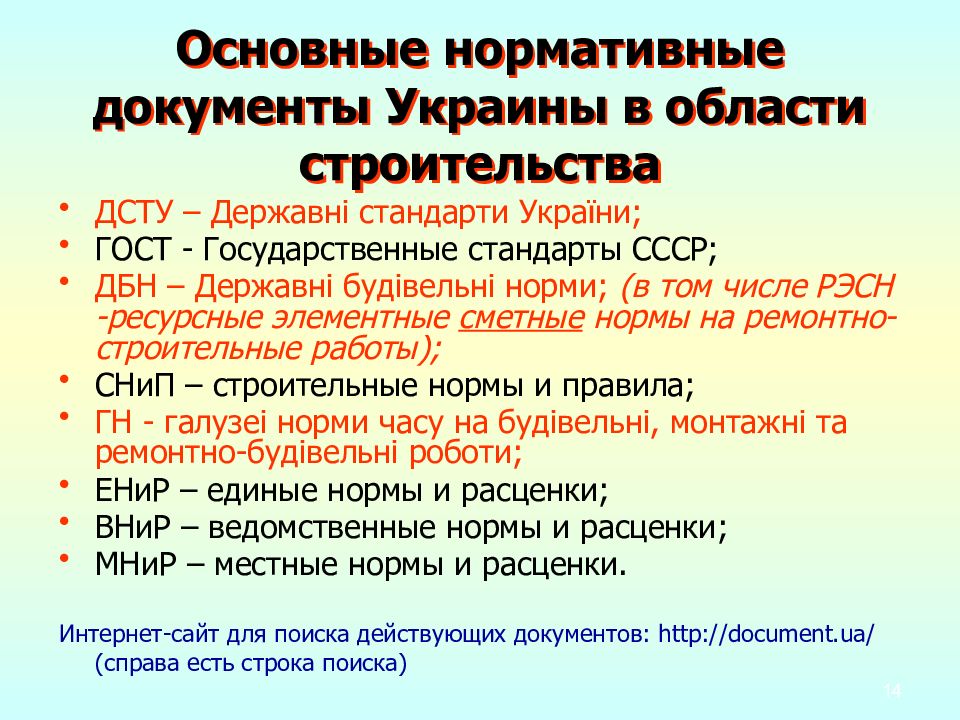

ДСТУ – Державні стандарти України; ГОСТ - Государственные стандарты СССР; ДБН – Дер жавні будівельні норми; (в том числе РЭСН -ресурсные элементные сметные нормы на ремонтно-строительные работы); СНиП – строительные нормы и правила; ГН - галузе і норми часу на будівельні, монтажні та ремонтно-будівельні роботи; ЕНиР – единые нормы и расценки; ВНиР – ведомственные нормы и расценки; МНиР – местные нормы и расценки. Интернет-сайт для поиска действующих документов: http://document.ua/ (справа есть строка поиска) 14

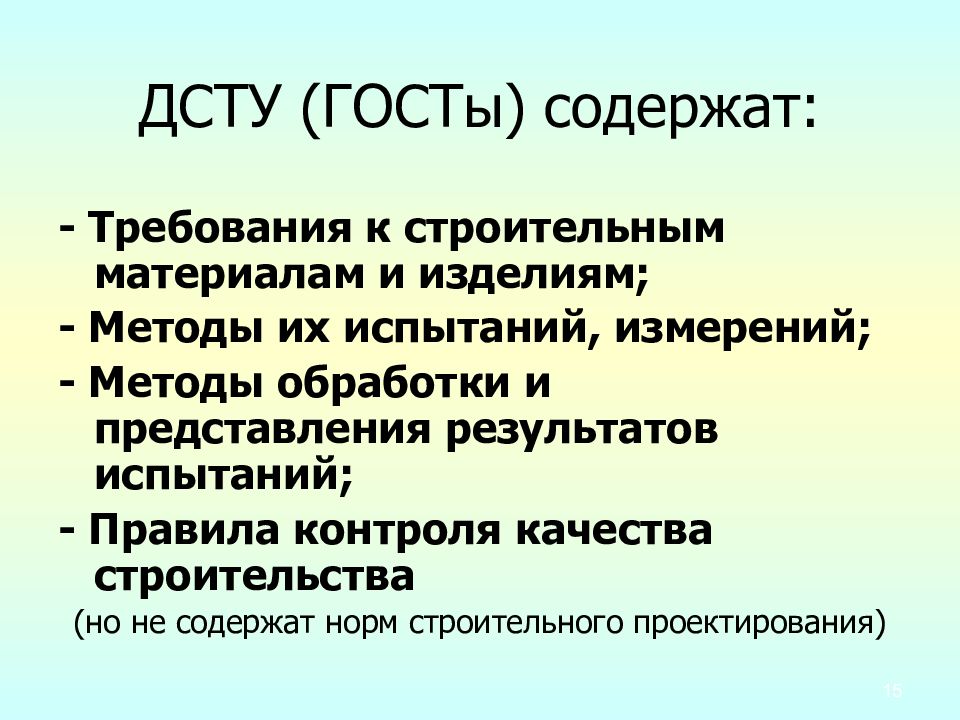

- Требования к строительным материалам и изделиям; - Методы их испытаний, измерений; - Методы обработки и представления результатов испытаний; - Правила контроля качества строительства (но не содержат норм строительного проектирования) 15

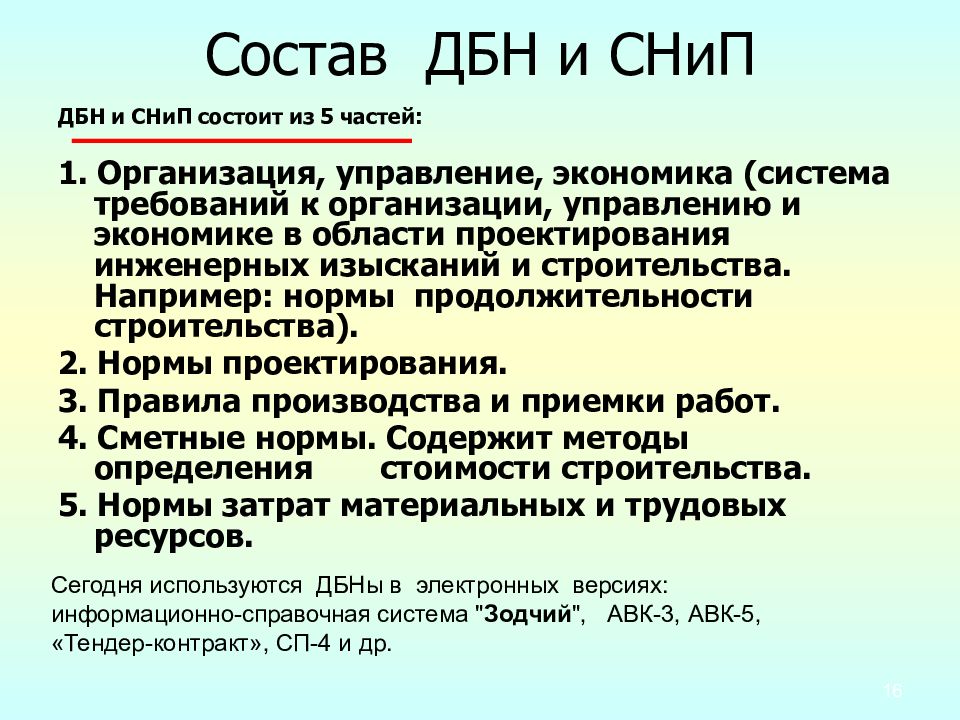

ДБН и СНиП состоит из 5 частей: 1. Организация, управление, экономика (система требований к организации, управлению и экономике в области проектирования инженерных изысканий и строительства. Например: нормы продолжительности строительства). 2. Нормы проектирования. 3. Правила производства и приемки работ. 4. Сметные нормы. Содержит методы определения стоимости строительства. 5. Нормы затрат материальных и трудовых ресурсов. 16 Сегодня используются ДБНы в электронных версиях: информационно-справочная система " Зодчий ", АВК-3, АВК-5, «Тендер-контракт», СП-4 и др.

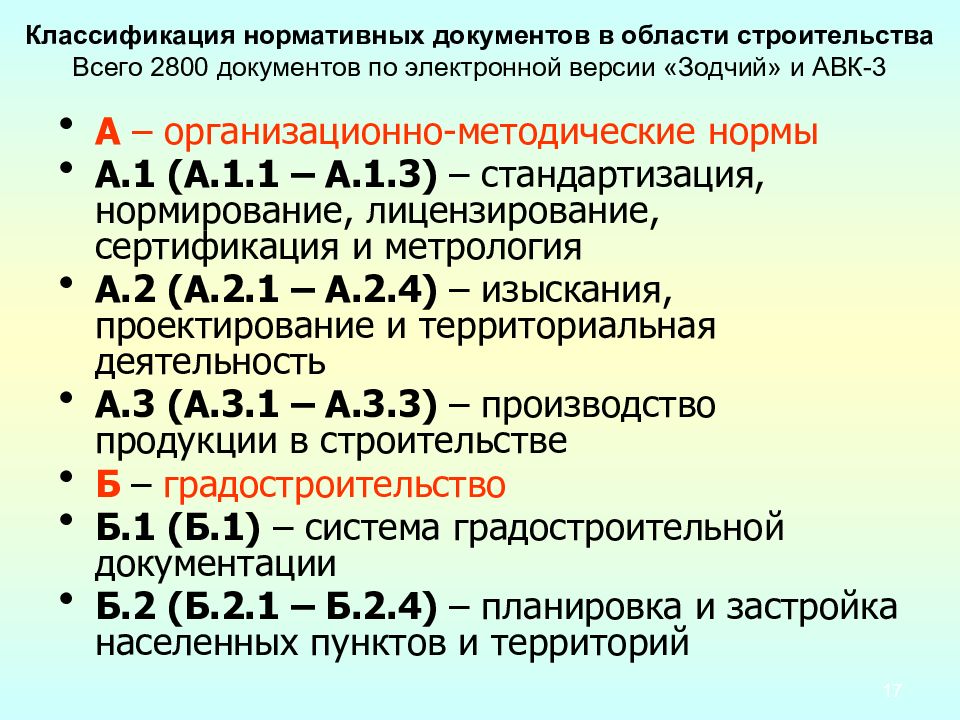

А – организационно-методические нормы А.1 (А.1.1 – А.1.3) – стандартизация, нормирование, лицензирование, сертификация и метрология А.2 (А.2.1 – А.2.4) – изыскания, проектирование и территориальная деятельность А.3 (А.3.1 – А.3.3) – производство продукции в строительстве Б – градостроительство Б.1 (Б.1) – система градостроительной документации Б.2 (Б.2.1 – Б.2.4) – планировка и застройка населенных пунктов и территорий 17 Классификация нормативных документов в области строительства Всего 2800 документов по электронной версии «Зодчий» и АВК-3
В – Технические нормы, правила и стандарты В.1 (В.1.1 – В.1.4) – общетехнические требования к среде обитания и продукции строительного назначения В.2 (В.2.1 – В.2.8) – объекты строительства и промышленная продукция строительного назначения В.3 (В.3.1 – В.3.2) – эксплуатация, ремонт, реконструкция, реставрация Г,Д – Рекомендуемые нормы, правила и стандарты, сметные нормы и правила Г.1, Д – организационно-методические, экономические и технические нормативы, сметные нормы и правила 18
Понятие «охрана труда» толкуется как система сохранения жизни и здоровья работника в его рабочее время, в которую входят организационно-технические, социально-экономические, правовые, санитарно-гигиенические, реабилитационные и лечебно-профилактические мероприятия. Нормативные документы по охране труда включают в себя акты о пожарной и промышленной безопасности жизнедеятельности и производства на предприятии, строительные нормы и правила и иная документация. 19
Нормативные документы по охране труда призваны обеспечить следование всем нормам безопасности на производстве, защитить работников и проконтролировать соблюдения правил охраны труда, а также вооружить специалистов теоретическими и практическими знаниями в данной области, помочь творчески решить проблемы, связанные с охраной труда на конкретном предприятии. Важнейшими документами по охране труда в Украине является ДБН А.3.2-2-2009. Система стандартів безпеки праці. П ромислова безпека у будівництві. Основні положення. ДБН В.1.1-7-2002. « Пожежна безпека об'єктів будівництва ». 20

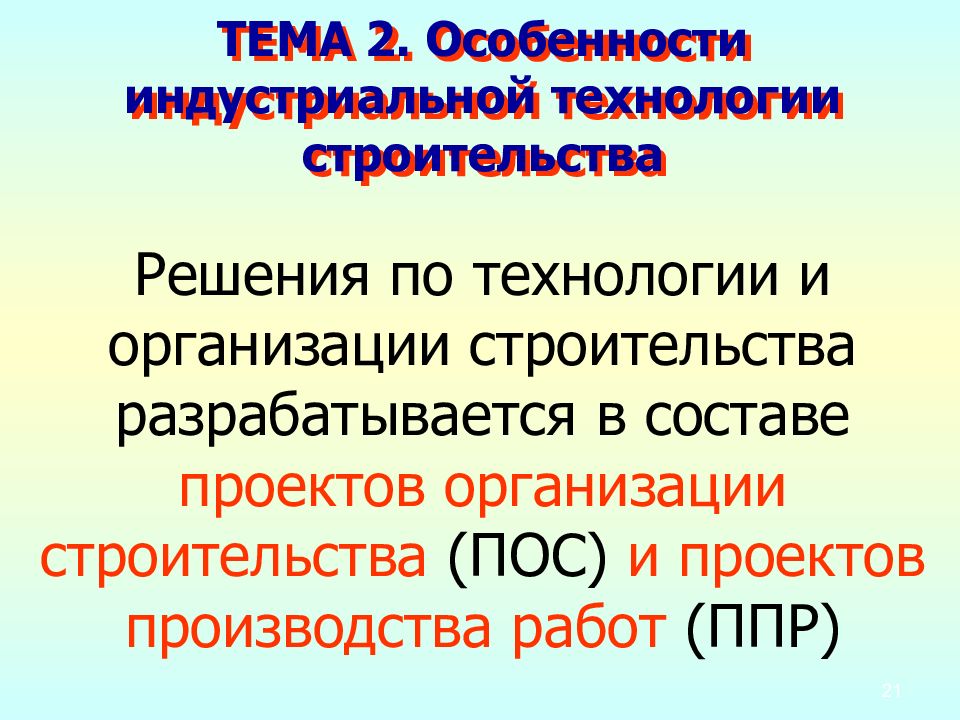

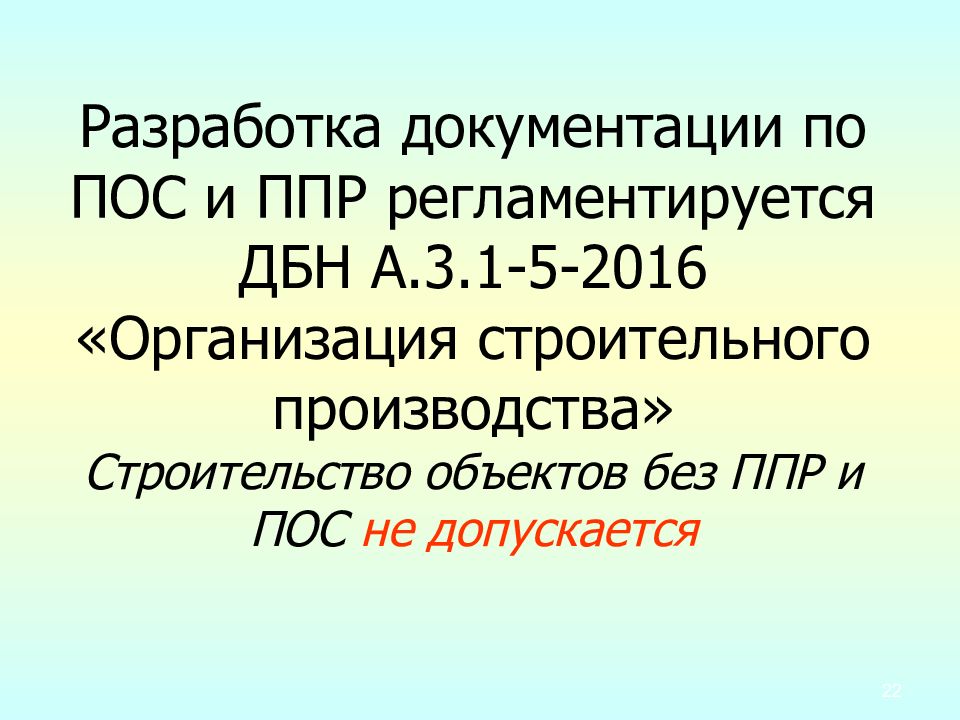

21 Решения по технологии и организации строительства разрабатывается в составе проектов организации строительства (ПОС) и проектов производства работ (ППР) ТЕМА 2. Особенности индустриальной технологии строительства
22
23 Технологическая карта состоит из следующих разделов: 1. Область применения карты. 2. Организация и технология выполнения работ. 3. Требования к качеству и приемке работ. 4. Калькуляции затрат труда, машинного времени и заработанной платы. 5. График производства работ по объекту. 6. Таблицы потребности в материально-технических ресурсах. 7. Техника безопасности. 8. Технико-экономические показатели технологической карты.

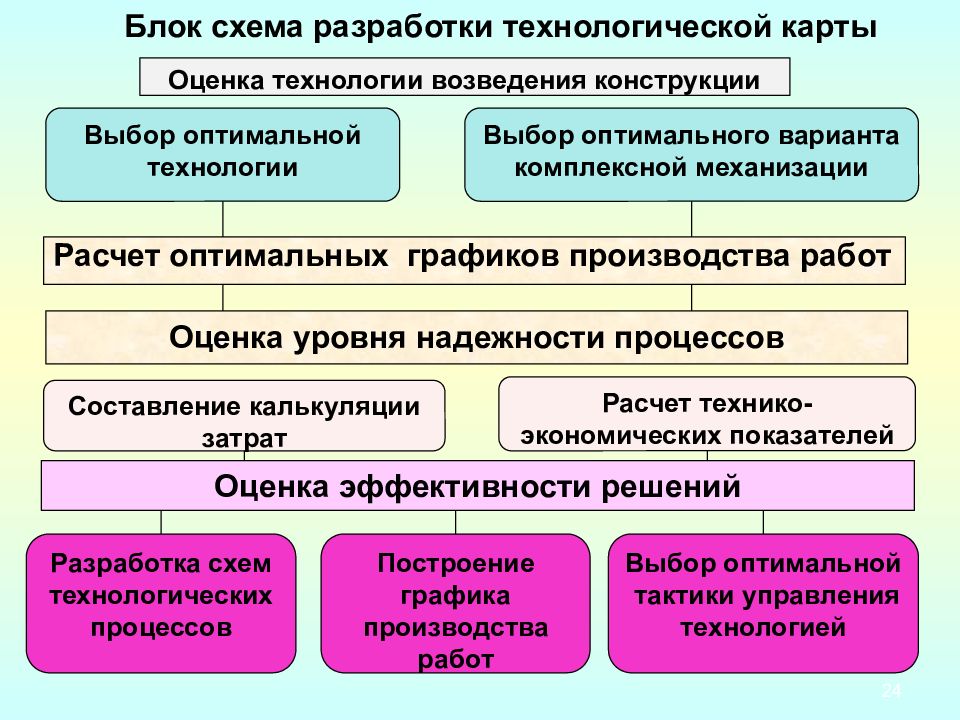

24 Оценка технологии возведения конструкции Блок схема разработки технологической карты Выбор оптимальной технологии Выбор оптимального варианта комплексной механизации Расчет оптимальных графиков производства работ Оценка уровня надежности процессов Расчет технико-экономических показателей Составление калькуляции затрат Оценка эффективности решений Построение графика производства работ Разработка схем технологических процессов Выбор оптимальной тактики управления технологией
25 ПОСЛЕДОВАТЕЛЬНОСТЬ СОСТАВЛЕНИЯ ДОКУМЕНТАЦИИ Отбор (выбор) способов ППР Технологическая карта Карта организации труда Карта контроля качества Разделение процесса на составные части Комплексный процесс Простой процесс Рабочие операции Рабочие процессы Рабочие движения 2 3 1 4 5 1 - технологическая по-следовательность работ 2 - расчет состава бригад или звеньев 3 - график производства работ 4 – материально-техни-ческие ресурсы 5 – контроль качества
– это его способность к функционированию в заданных режимах работы и заданном отрезке времени. Достигается эта способность выполнением комплекса требований, предъявляемых на всех этапах создания объекта. 26
27 Функциональные (объемно-планировочные решения, наличие оборудования, параметры помещений) Конструктивные (прочность, жесткость, надежность конструкций, изделий и узлов Производственно-технологические (заводская, транспортная, монтажная технологичность конструкций и изделий Эксплуатационные (техническая, моральная долговечность Эстетические (архитектурное разнообразие, вариантность плоскостная и объемная)

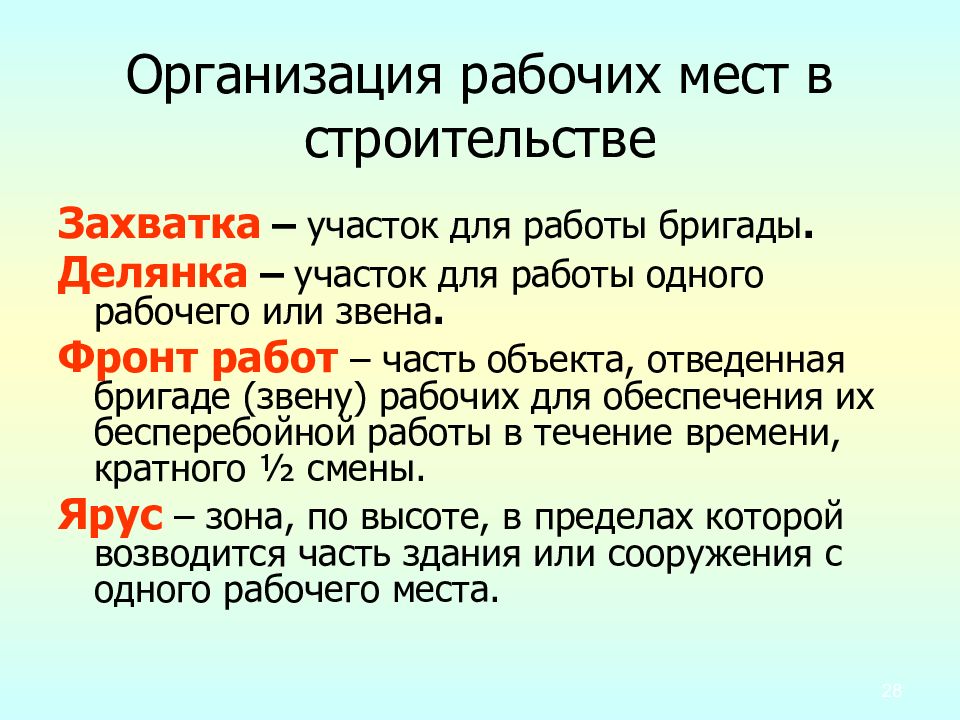

Захватка – участок для работы бригады. Делянка – участок для работы одного рабочего или звена. Фронт работ – часть объекта, отведенная бригаде (звену) рабочих для обеспечения их бесперебойной работы в течение времени, кратного ½ смены. Ярус – зона, по высоте, в пределах которой возводится часть здания или сооружения с одного рабочего места. 28

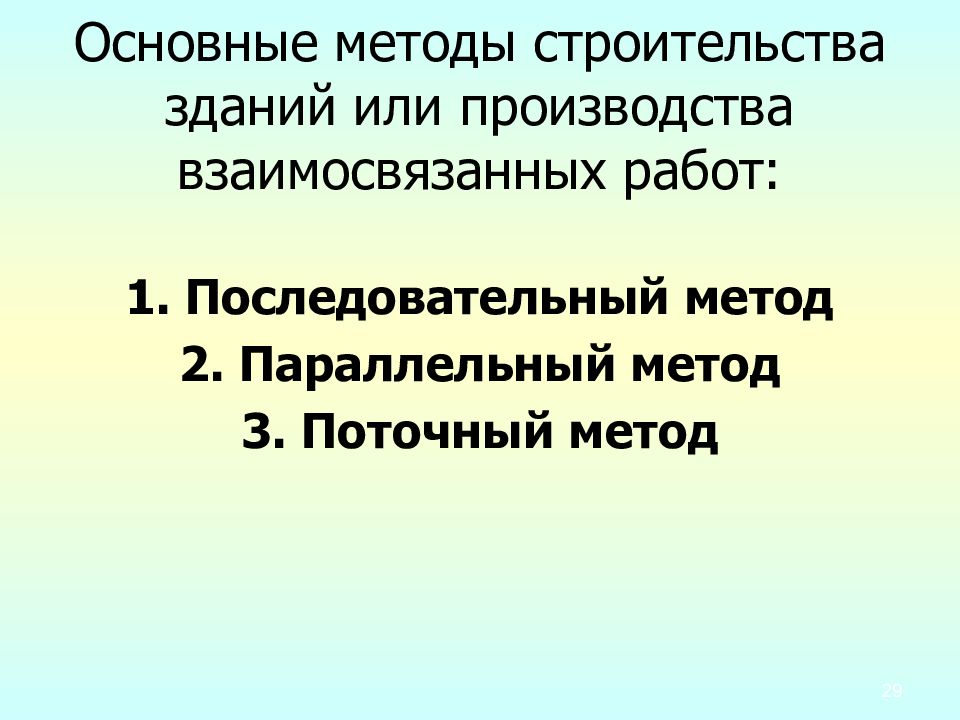

1. Последовательный метод 2. Параллельный метод 3. Поточный метод 29

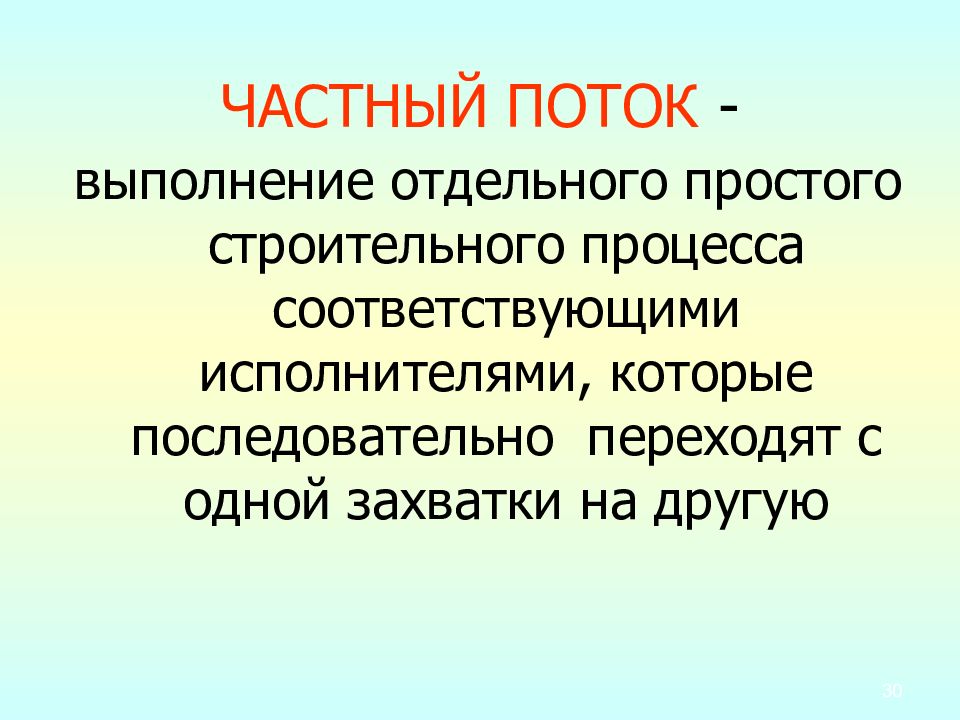

выполнение отдельного простого строительного процесса соответствующими исполнителями, которые последовательно переходят с одной захватки на другую 30

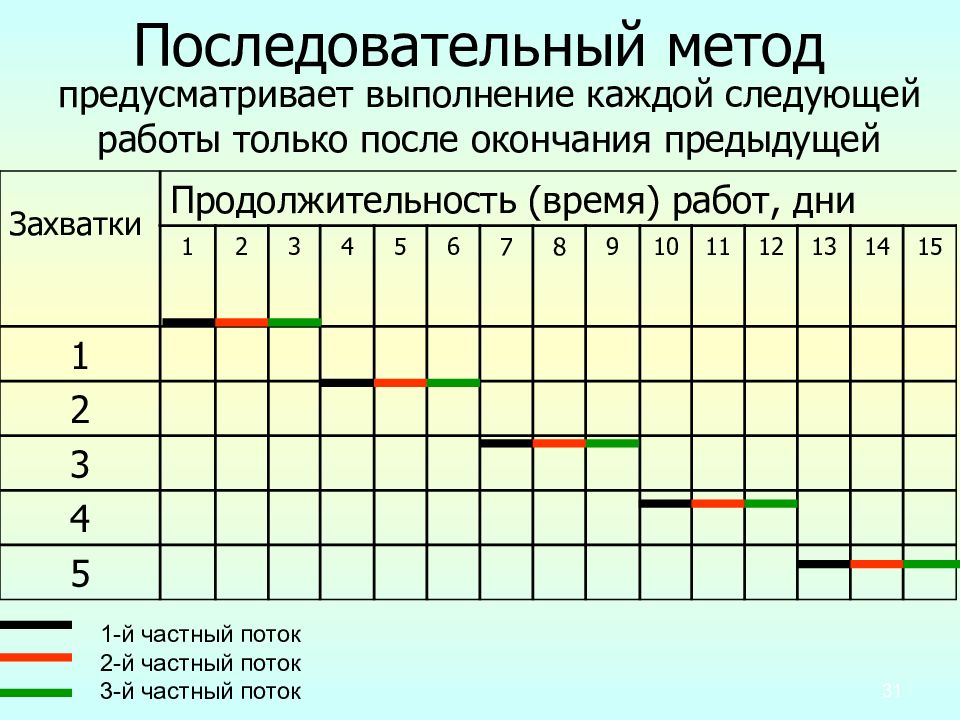

предусматривает выполнение каждой следующей работы только после окончания предыдущей 31 Захватки Продолжительность (время) работ, дни 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 2 3 4 5 1-й частный поток 2-й частный поток 3-й частный поток
32 ЗАХВАТКИ Продолжительность (время) работ, дни 1 2 3 1 2 3 4 5 предусматривает одновременное выполнение ряда работ на всех захватках

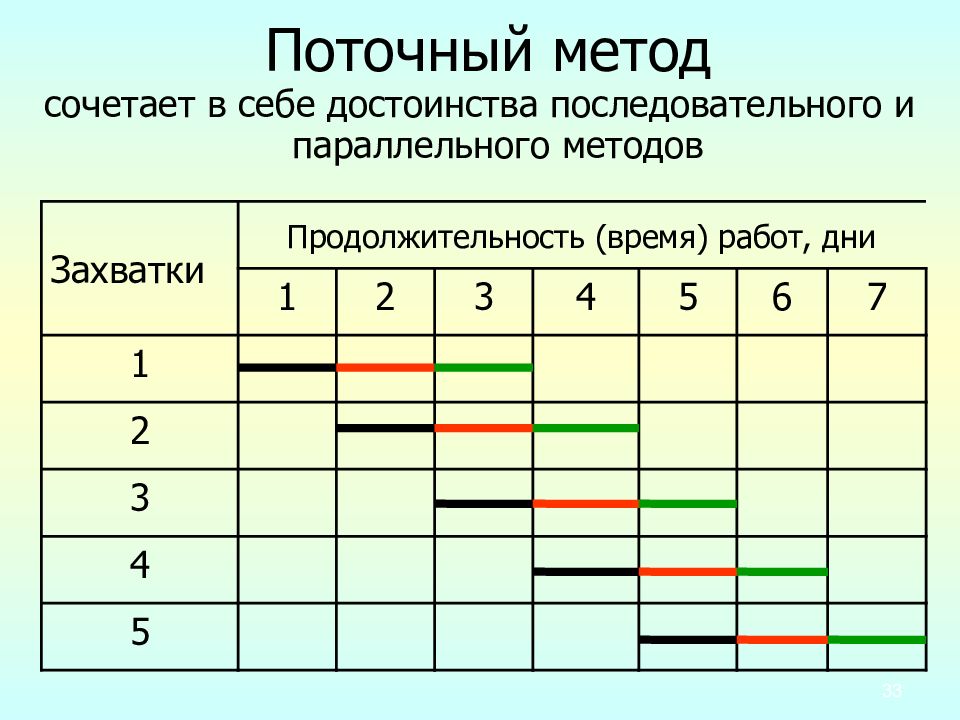

сочетает в себе достоинства последовательного и параллельного методов 33 Захватки Продолжительность (время) работ, дни 1 2 3 4 5 6 7 1 2 3 4 5

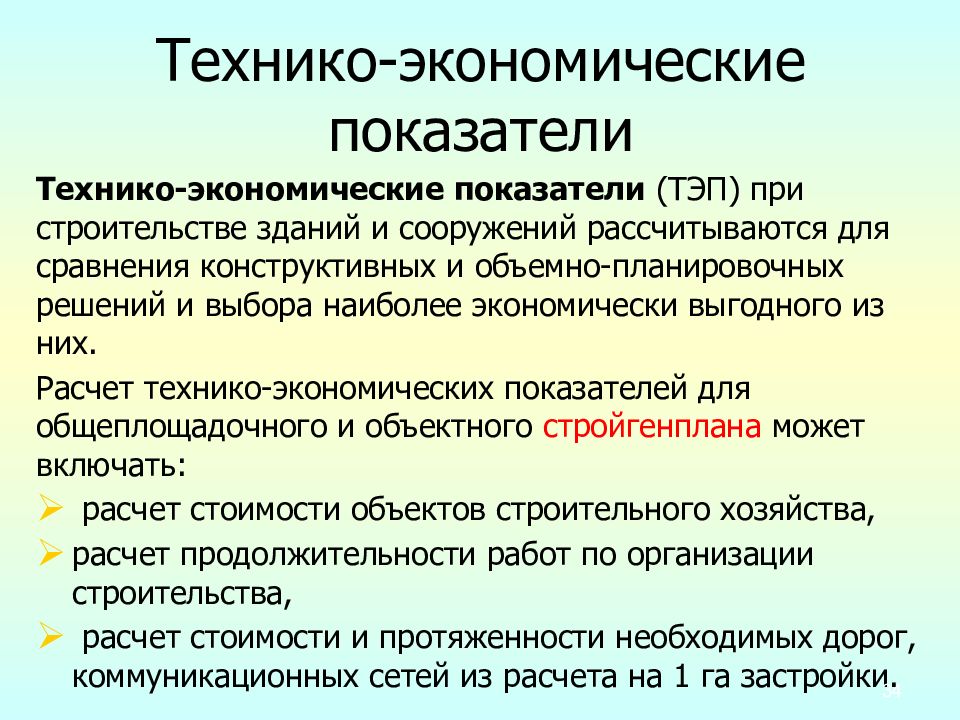

Технико-экономические показатели (ТЭП) при строительстве зданий и сооружений рассчитываются для сравнения конструктивных и объемно-планировочных решений и выбора наиболее экономически выгодного из них. Расчет технико-экономических показателей для общеплощадочного и объектного стройгенплана может включать: расчет стоимости объектов строительного хозяйства, расчет продолжительности работ по организации строительства, расчет стоимости и протяженности необходимых дорог, коммуникационных сетей из расчета на 1 га застройки. 34

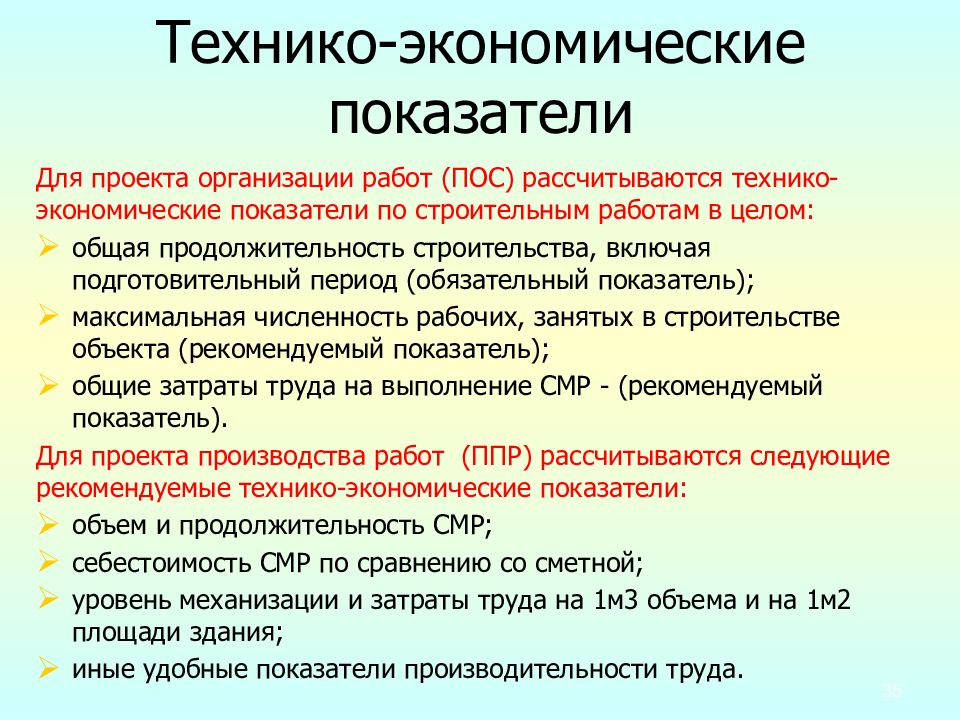

Для проекта организации работ (ПОС) рассчитываются технико-экономические показатели по строительным работам в целом: общая продолжительность строительства, включая подготовительный период (обязательный показатель); максимальная численность рабочих, занятых в строительстве объекта (рекомендуемый показатель); общие затраты труда на выполнение СМР - (рекомендуемый показатель). Для проекта производства работ (ППР) рассчитываются следующие рекомендуемые технико-экономические показатели: объем и продолжительность СМР; себестоимость СМР по сравнению со сметной; уровень механизации и затраты труда на 1м3 объема и на 1м2 площади здания; иные удобные показатели производительности труда. 35
Выбор эффективных способов и средств выполнения процессов строительных работ осуществляется на основе расчетов технико-экономических показателей. Поиск рационального решения основан на сравнительной оценке вариантов по показателям эффективности: Себестоимость Трудоемкость Продолжительность 36
