Типичные ситуации и причины поражения электрическим током
1. Случайное прикосновение к токоведущим частям установки, проводам, находящимся под напряжением
2. Появление напряжения на металлических нетоковедущих частях установки: корпусах, кожухах, ограждениях и т.п.

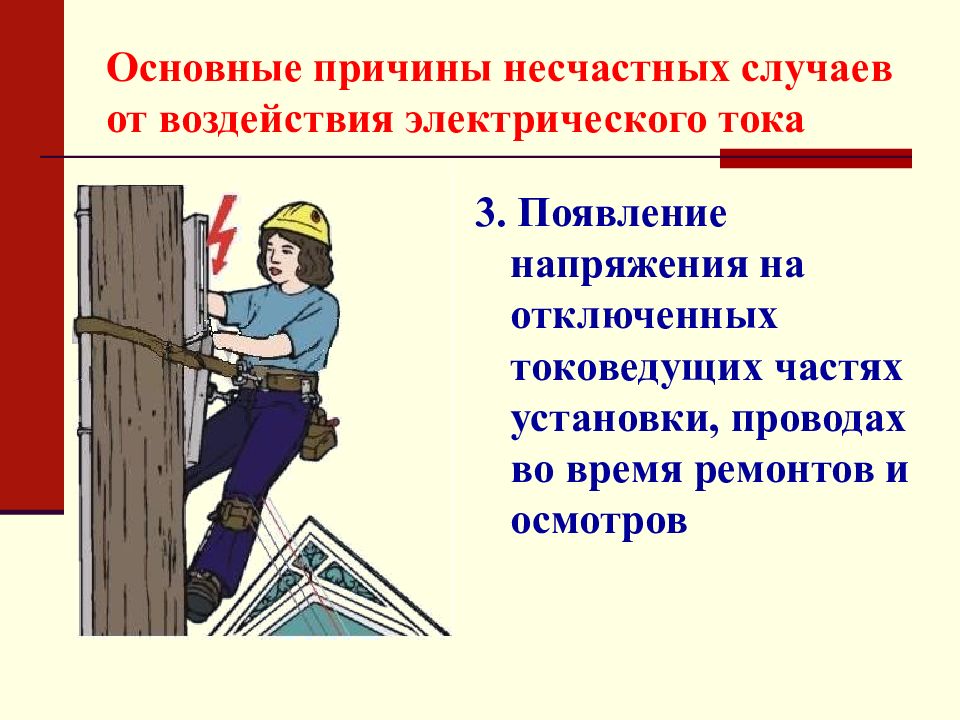

3. Появление напряжения на отключенных токоведущих частях установки, проводах во время ремонтов и осмотров

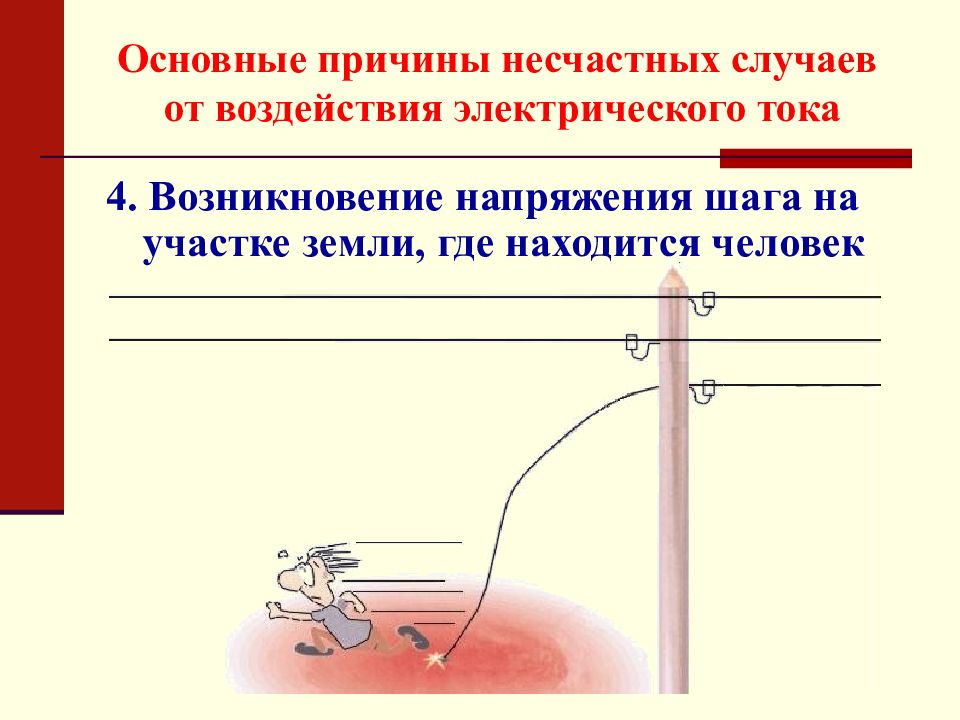

4. Возникновение напряжения шага на участке земли, где находится человек
5. Возникновение электрической дуги во время работы человека
Опасность поражения электрическим током Схема замыкания цепи тока через тело человека Напряжение сети Режим нейтрали установки

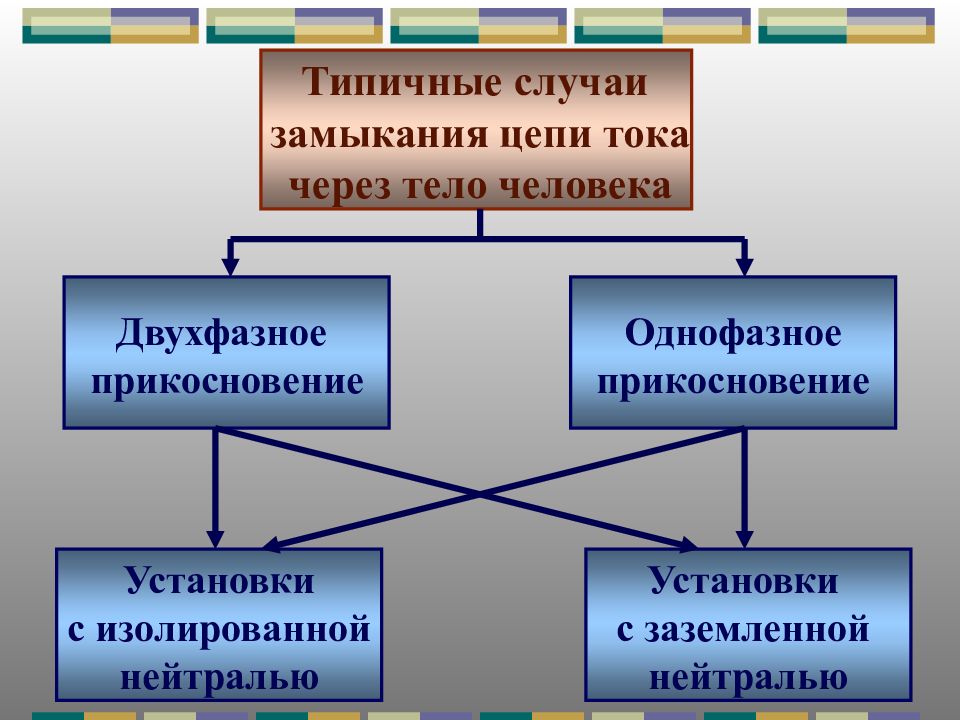

Типичные случаи замыкания цепи тока через тело человека Двухфазное прикосновение Однофазное прикосновение Установки с изолированной нейтралью Установки с заземленной нейтралью
I ч – ток, проходящий через человека, А U л – линейное напряжение, В U ф – фазное напряжение, В R ч – сопротивление человека, Ом
I ч – ток, проходящий через человека, А U л – линейное напряжение, В U ф – фазное напряжение, В R ч – сопротивление человека, Ом
I ч – ток, проходящий через человека, А U ф – фазное напряжение, В R ч – сопротивление человека, Ом R об – сопротивление обуви, Ом R п – сопротивление пола, Ом R о – сопротивление заземления нейтрали источника тока, Ом

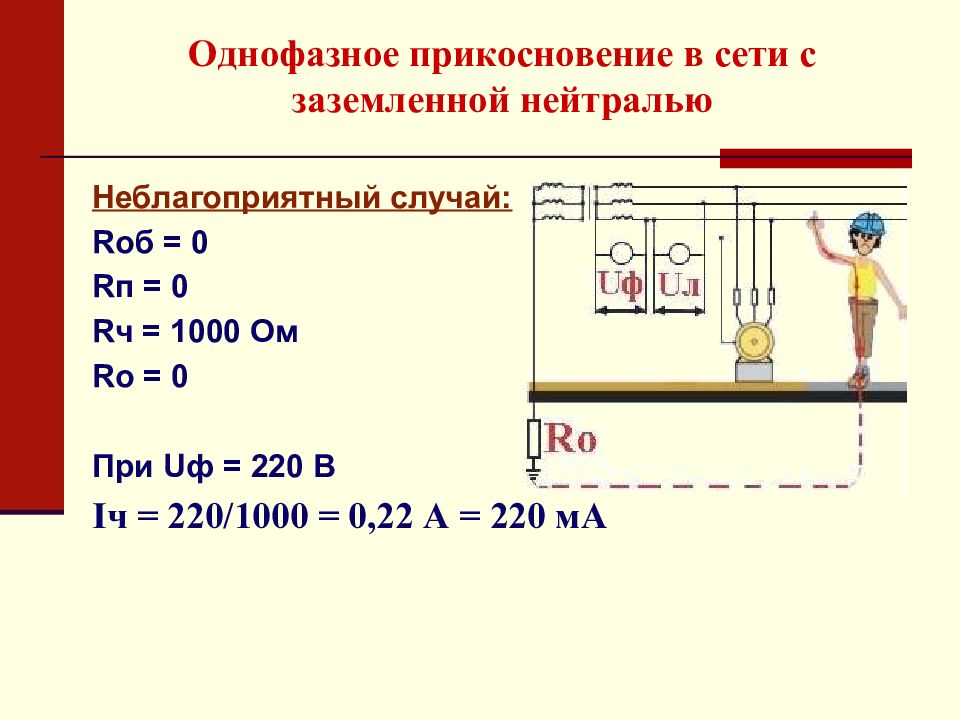

Неблагоприятный случай: R об = 0 R п = 0 R ч = 1000 Ом R о = 0 При U ф = 220 В I ч = 220/1000 = 0,22 А = 220 мА
R об = 45 000 Ом R п = 100 000 Ом R ч = 1 000 Ом При U ф = 220 В Изолирующая подставка Диэлектрические боты

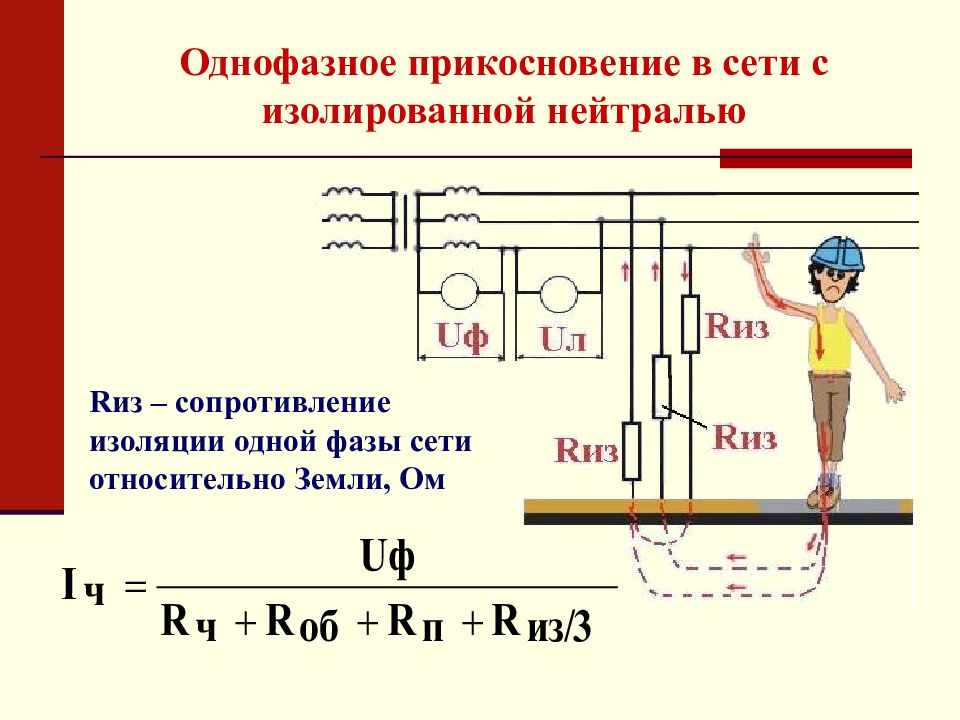

R из – сопротивление изоляции одной фазы сети относительно Земли, Ом
Неблагоприятный случай: R об = 0, R п = 0 При U ф = 220 В, R из = 90000 Ом, R ч = 1000 Ом

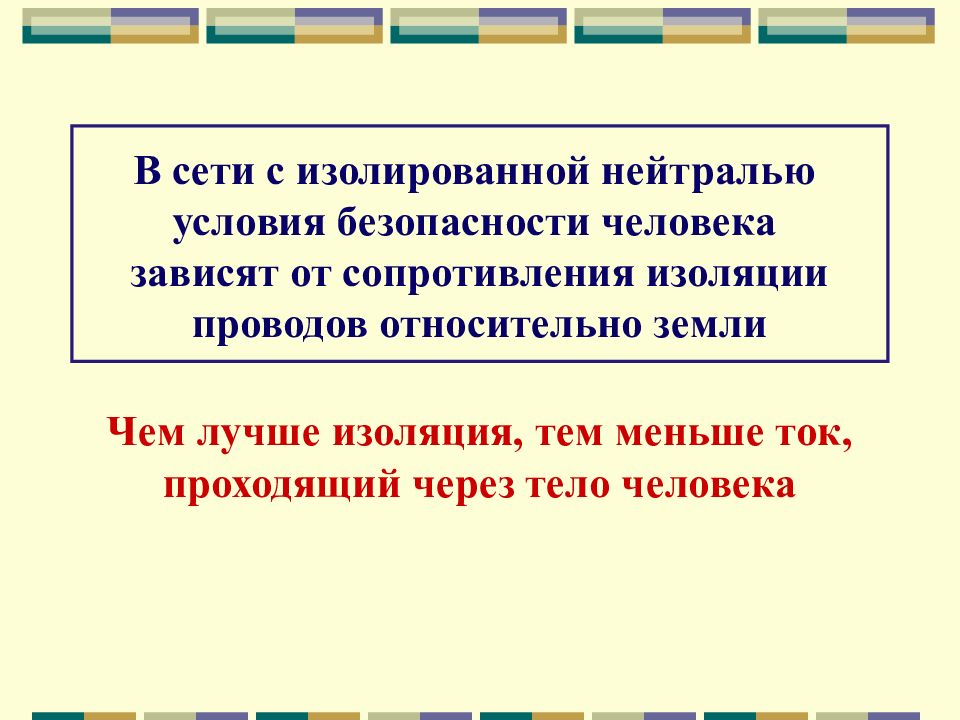

Чем лучше изоляция, тем меньше ток, проходящий через тело человека
При R ч = 1000 Ом R об = 45000 Ом R п = 1000 Ом R из = 90000 Ом Изолирующая подставка Диэлектрические боты

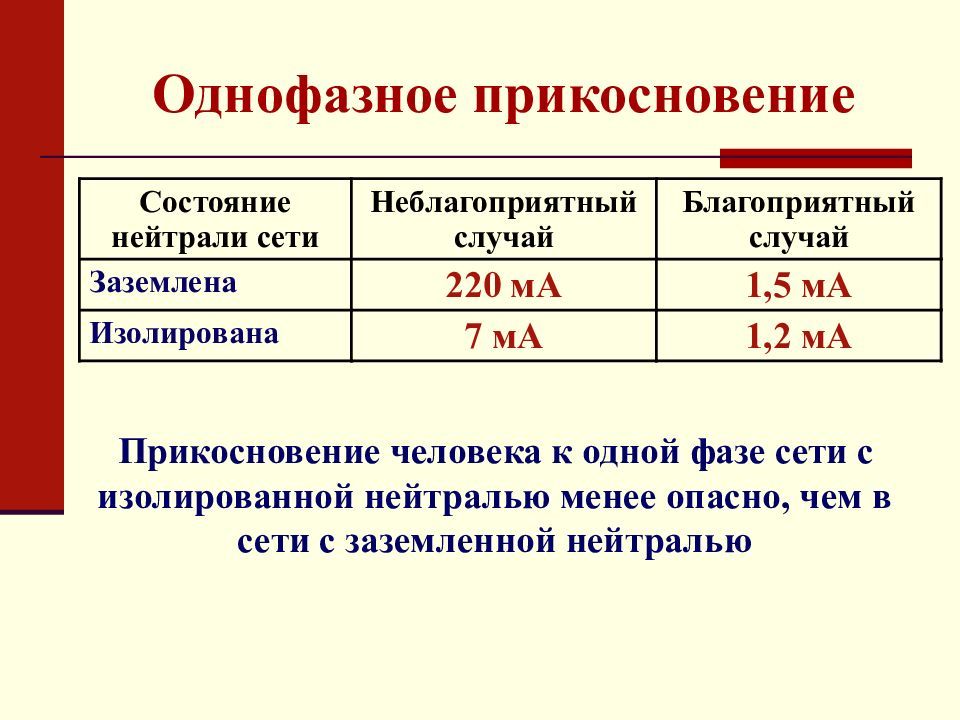

Прикосновение человека к одной фазе сети с изолированной нейтралью менее опасно, чем в сети с заземленной нейтралью Состояние нейтрали сети Неблагоприятный случай Благоприятный случай Заземлена 220 мА 1,5 мА Изолирована 7 мА 1,2 мА

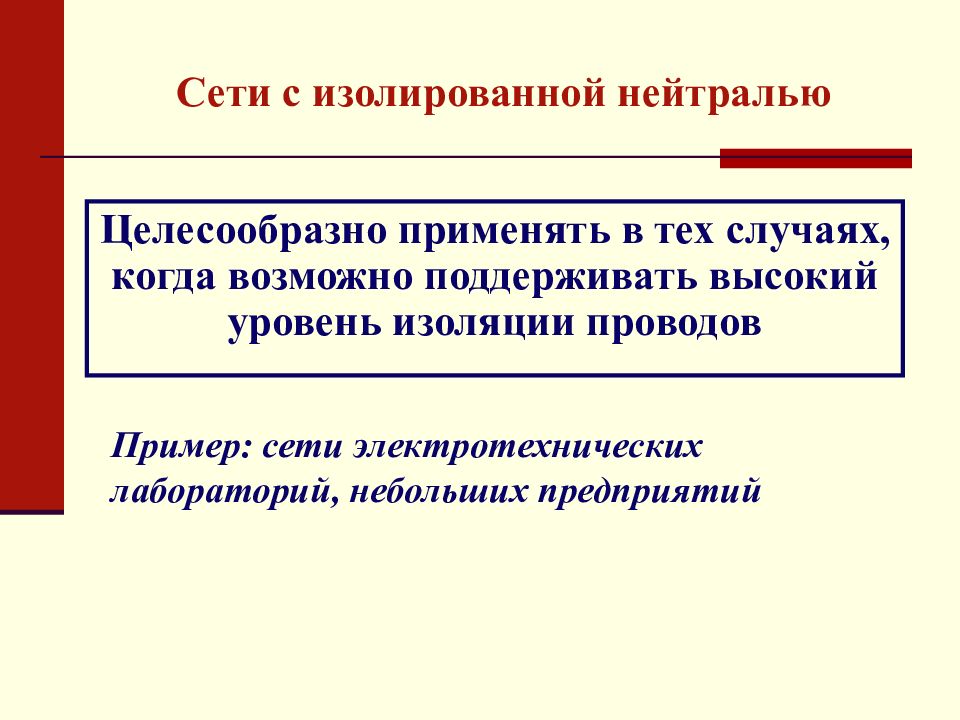

Целесообразно применять в тех случаях, когда возможно поддерживать высокий уровень изоляции проводов Пример: сети электротехнических лабораторий, небольших предприятий
Целесообразно применять в тех случаях, если невозможно обеспечить хорошую изоляцию проводов из-за высокой влажности, агрессивной среды, если нельзя быстро отыскать и устранить повреждение изоляции. Пример: городские и поселковые распределительные сети (кабельные и воздушные), сети крупных предприятий
