Функциональные схемы должны учитывать: - состав и содержание, задач по контролю и управлению технологическими процессами; - организацию пунктов контроля и управления, взаимосвязь между местными системами управления отдельными объектами и центральной системой управления, определенной структурной схемой.

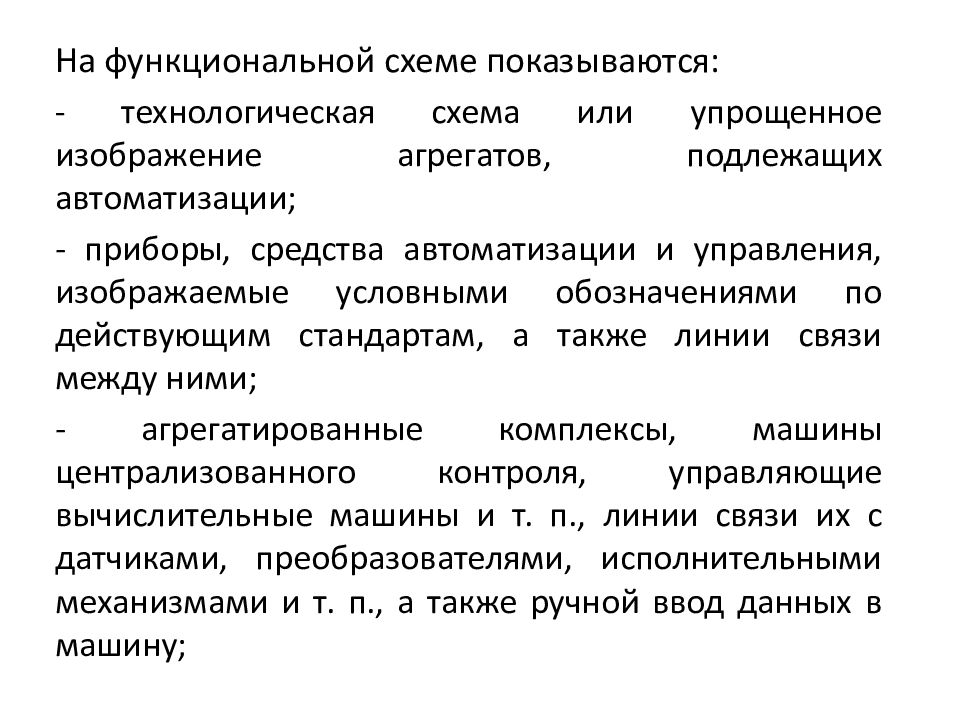

На функциональной схеме показываются: - технологическая схема или упрощенное изображение агрегатов, подлежащих автоматизации; - приборы, средства автоматизации и управления, изображаемые условными обозначениями по действующим стандартам, а также линии связи между ними; - агрегатированные комплексы, машины централизованного контроля, управляющие вычислительные машины и т. п., линии связи их с датчиками, преобразователями, исполнительными механизмами и т. п., а также ручной ввод данных в машину;

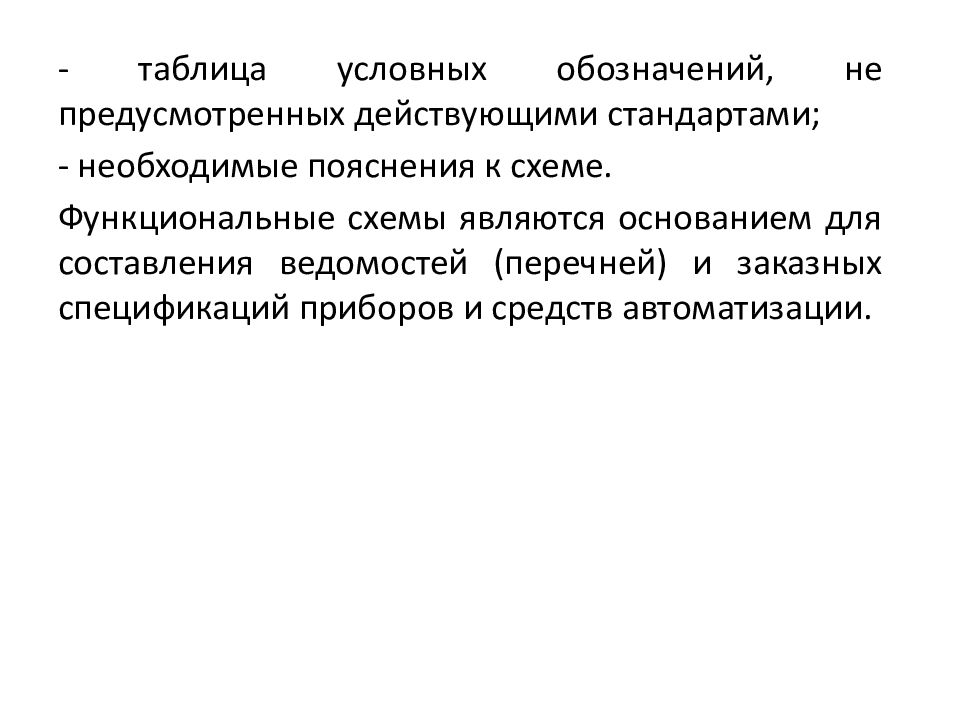

- таблица условных обозначений, не предусмотренных действующими стандартами; - необходимые пояснения к схеме. Функциональные схемы являются основанием для составления ведомостей (перечней) и заказных спецификаций приборов и средств автоматизации.

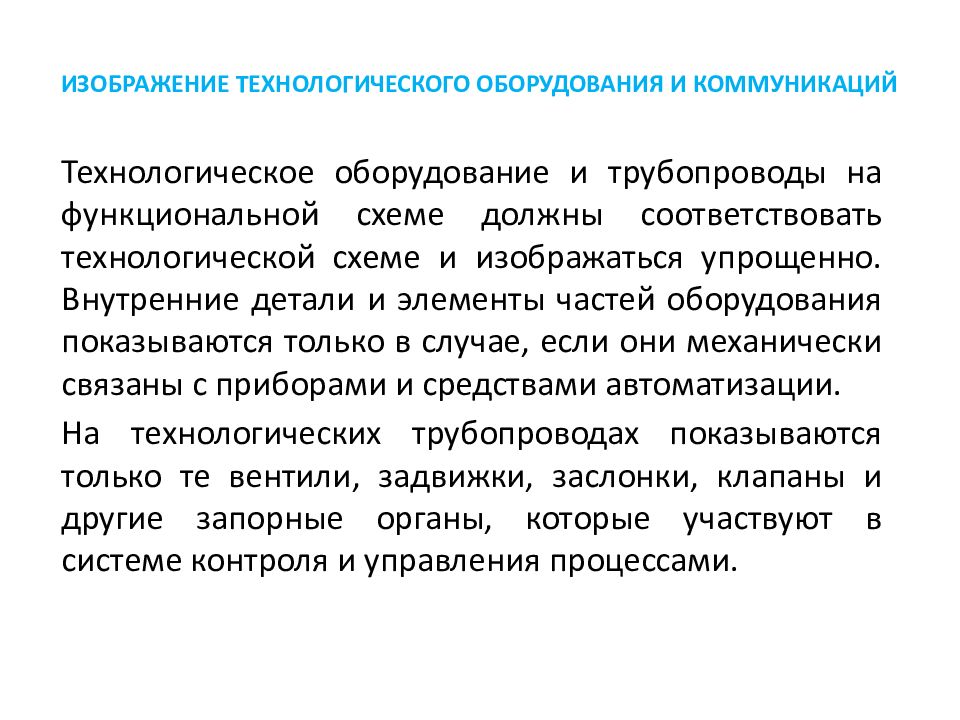

Технологическое оборудование и трубопроводы на функциональной схеме должны соответствовать технологической схеме и изображаться упрощенно. Внутренние детали и элементы частей оборудования показываются только в случае, если они механически связаны с приборами и средствами автоматизации. На технологических трубопроводах показываются только те вентили, задвижки, заслонки, клапаны и другие запорные органы, которые участвуют в системе контроля и управления процессами.

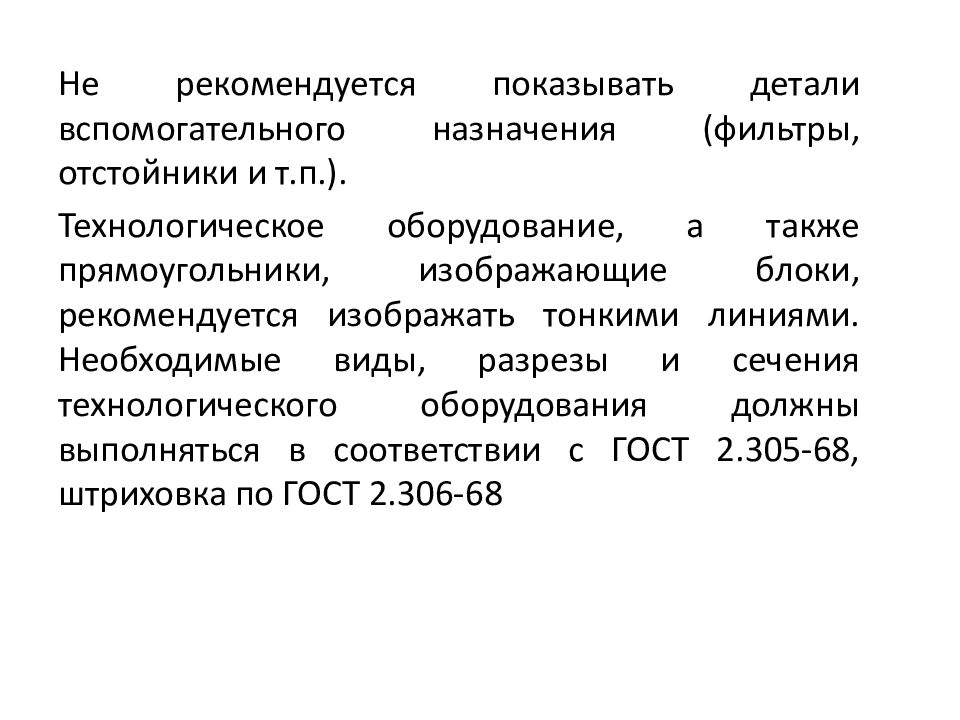

Не рекомендуется показывать детали вспомогательного назначения (фильтры, отстойники и т.п.). Технологическое оборудование, а также прямоугольники, изображающие блоки, рекомендуется изображать тонкими линиями. Необходимые виды, разрезы и сечения технологического оборудования должны выполняться в соответствии с ГОСТ 2.305-68, штриховка по ГОСТ 2.306-68

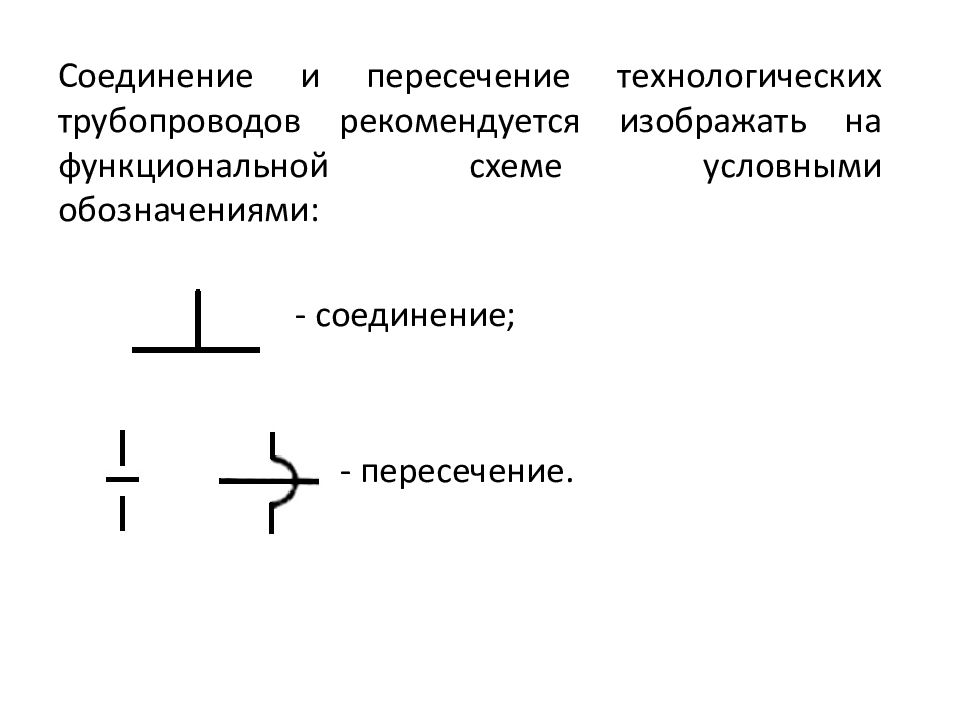

Соединение и пересечение технологических трубопроводов рекомендуется изображать на функциональной схеме условными обозначениями: - соединение; - - пересечение.

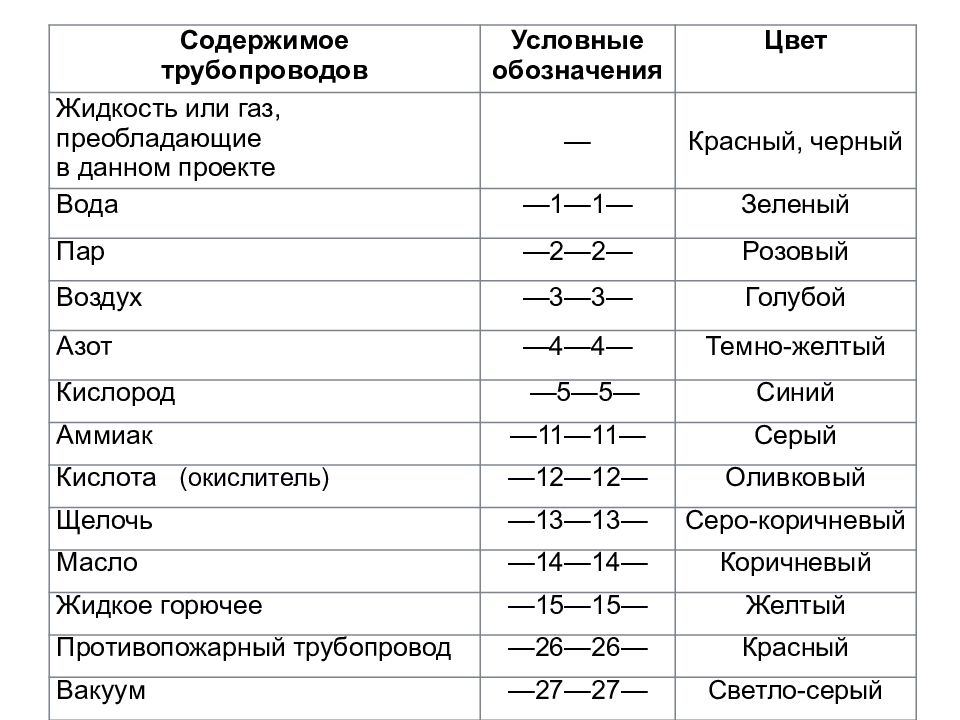

Содержимое трубопроводов Условные обозначения Цвет Жидкость или газ, преобладающие в данном проекте — Красный, черный Вода —1—1— Зеленый Пар —2—2— Розовый Воздух —3—3— Голубой Азот —4—4— Темно-желтый Кислород —5—5— Синий Аммиак —11—11— Серый Кислота (окислитель) —12—12— Оливковый Щелочь —13—13— Серо-коричневый Масло —14—14— Коричневый Жидкое горючее —15—15— Желтый Противопожарный трубопровод —26—26— Красный Вакуум —27—27— Светло-серый

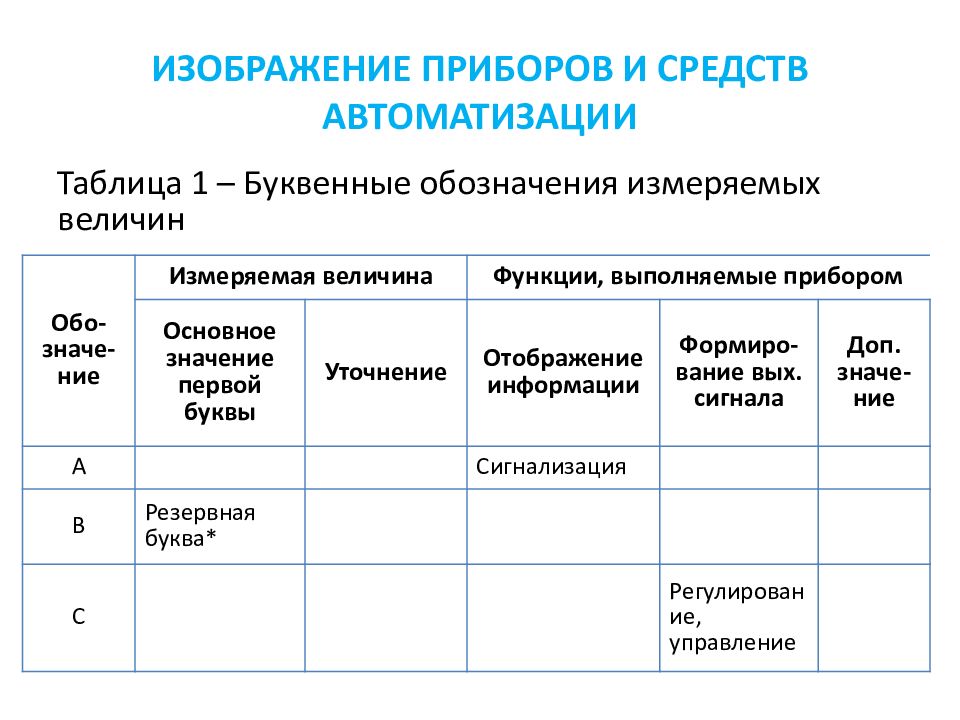

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние А Сигнализация В Резервная буква * С Регулирование, управление Таблица 1 – Буквенные обозначения измеряемых величин

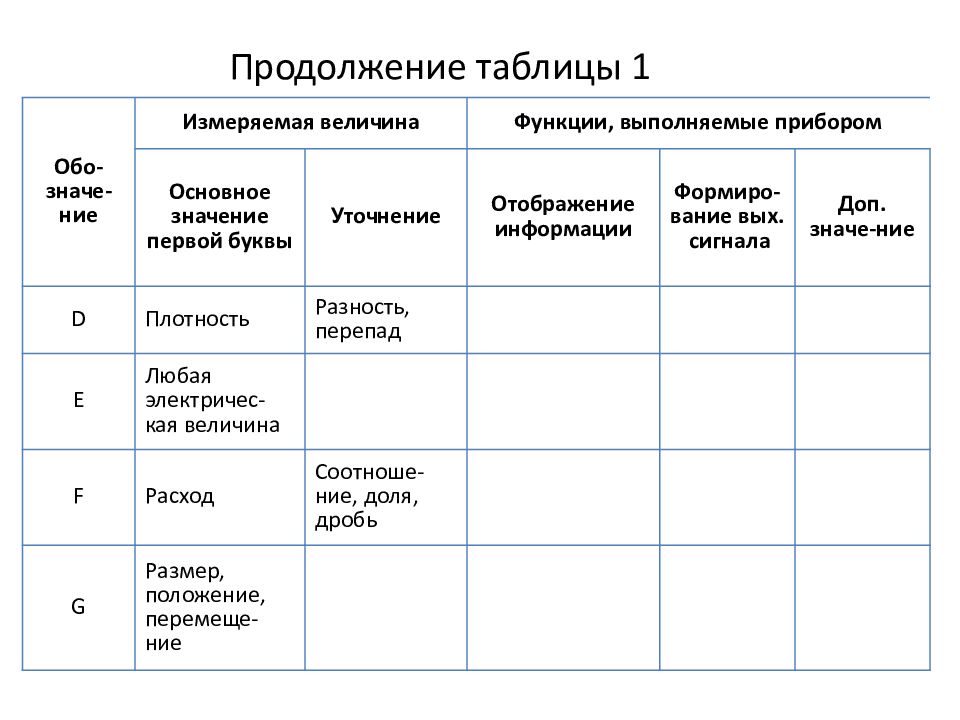

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние D Плотность Разность, перепад E Любая электричес-кая величина F Расход Соотноше-ние, доля, дробь G Размер, положение, перемеще-ние

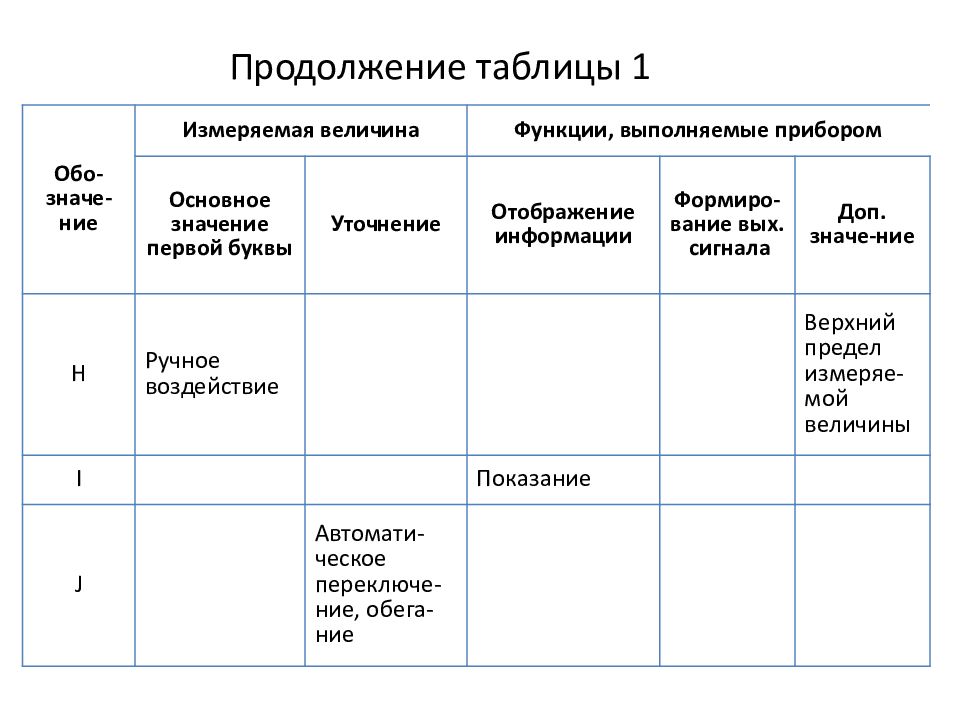

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние H Ручное воздействие Верхний предел измеряе-мой величины I Показание J Автомати-ческое переключе-ние, обега-ние

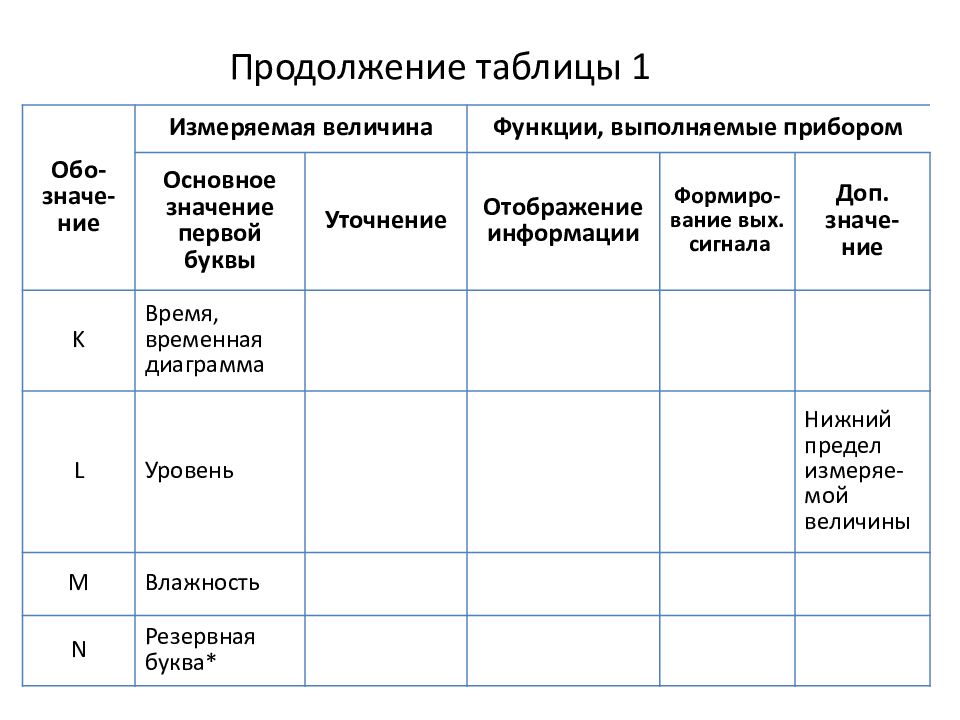

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние K Время, временная диаграмма L Уровень Нижний предел измеряе-мой величины M Влажность N Резервная буква *

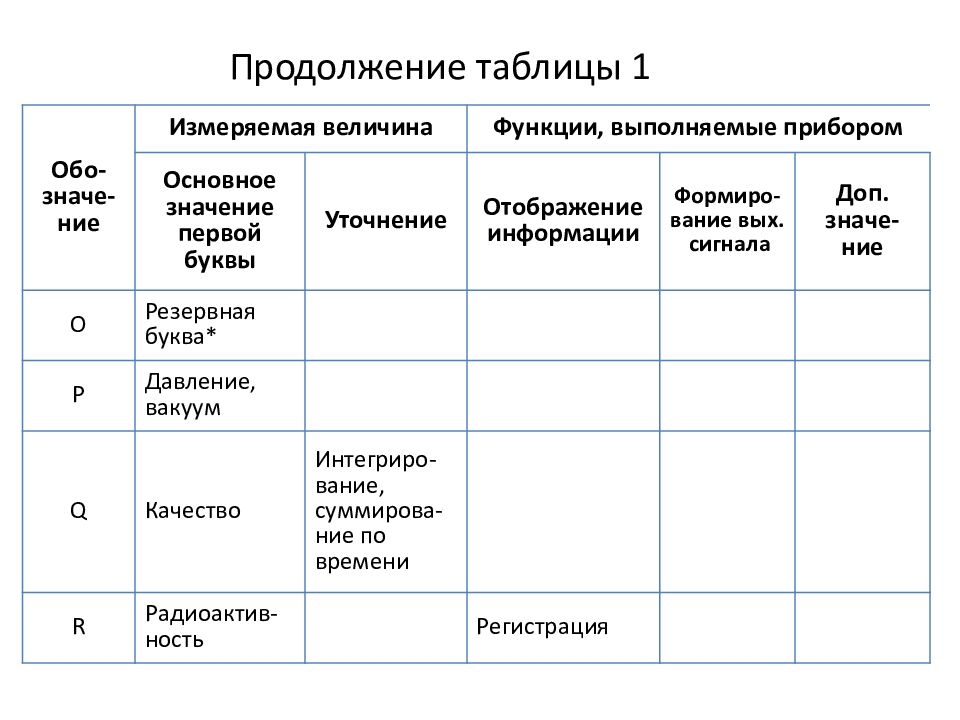

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние O Резервная буква * P Давление, вакуум Q Качество Интегриро-вание, суммирова-ние по времени R Радиоактив-ность Регистрация

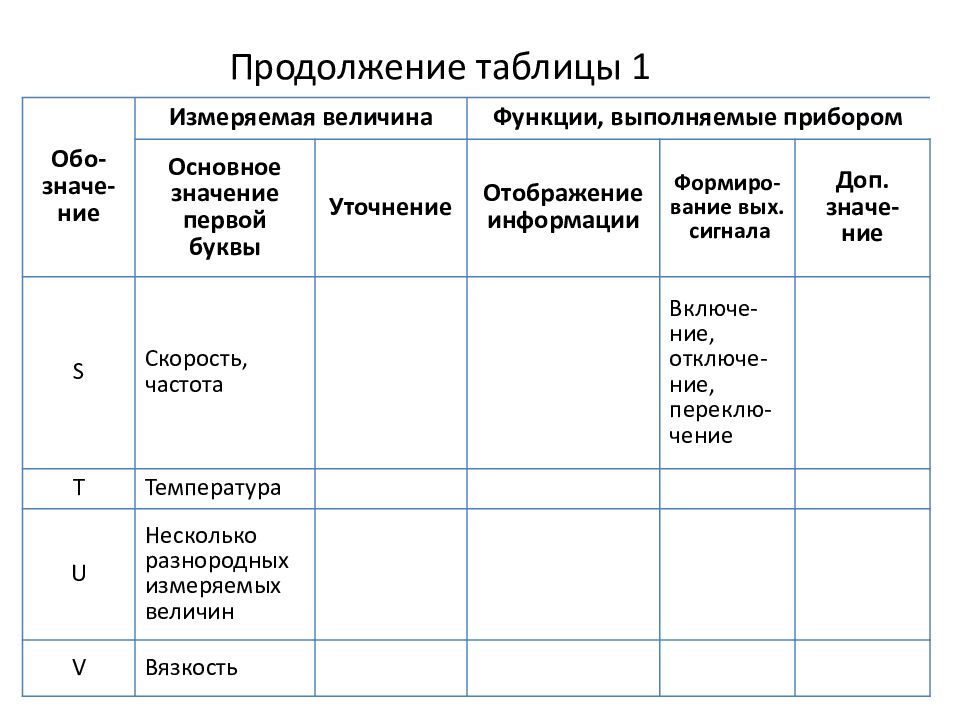

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние S Скорость, частота Включе-ние, отключе-ние, переклю-чение T Температура U Несколько разнородных измеряемых величин V Вязкость

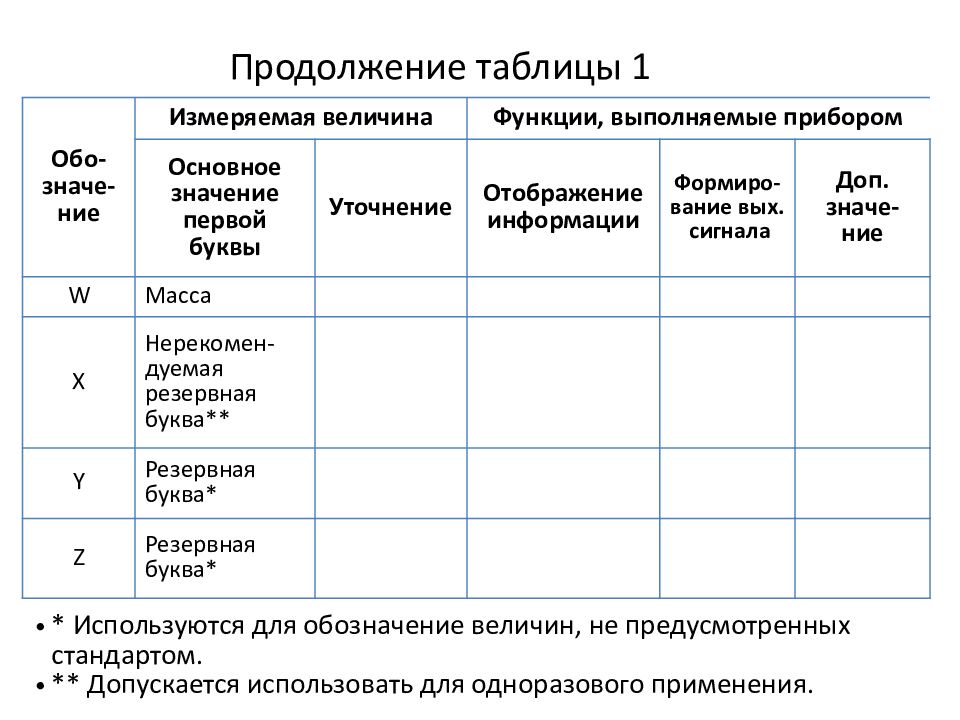

Обо-значе-ние Измеряемая величина Функции, выполняемые прибором Основное значение первой буквы Уточнение Отображение информации Формиро-вание вых. сигнала Доп. значе-ние W Масса X Нерекомен-дуемая резервная буква** Y Резервная буква* Z Резервная буква* * Используются для обозначение величин, не предусмотренных стандартом. ** Допускается использовать для одноразового применения.
Наименование Условное обозначение Размеры, мм Первичный измерительный преобразователь (датчик), устанавливаемый по месту Прибор, устанавливаемый на щите, пульте Отборное устройство без постоянно подключенного прибора

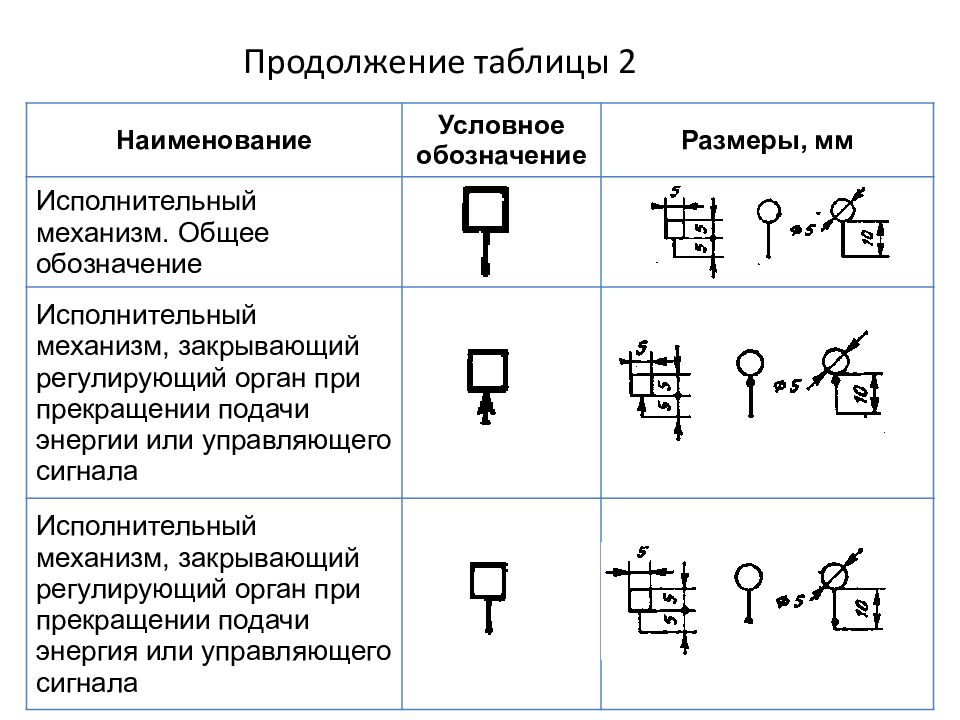

Наименование Условное обозначение Размеры, мм Исполнительный механизм. Общее обозначение Исполнительный механизм, закрывающий регулирующий орган при прекращении подачи энергии или управляющего сигнала Исполнительный механизм, закрывающий регулирующий орган при прекращении подачи энергия или управляющего сигнала

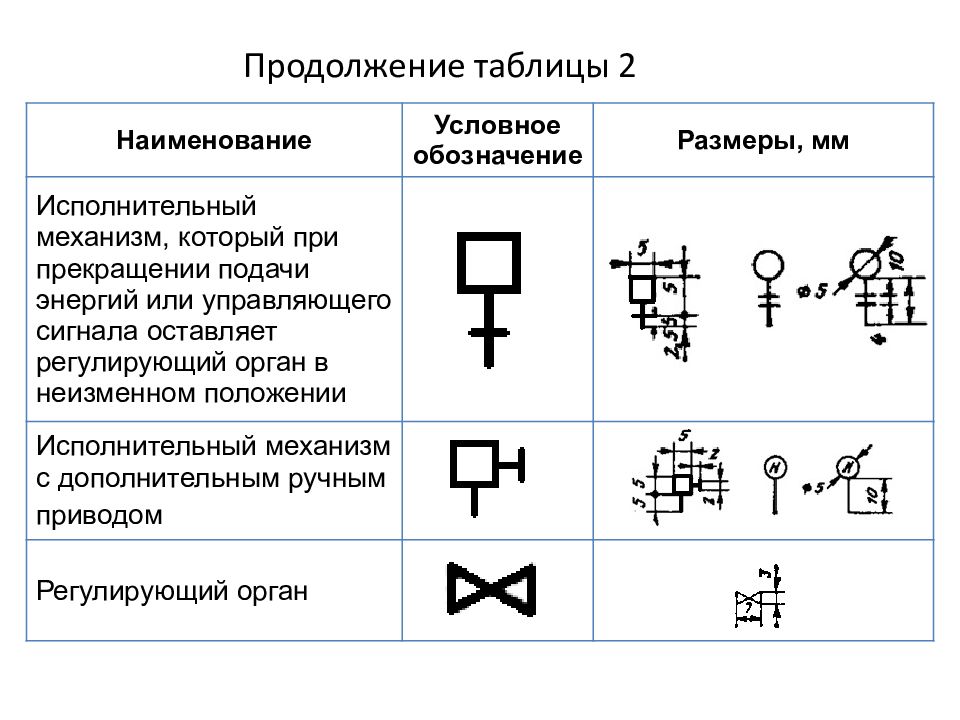

Наименование Условное обозначение Размеры, мм Исполнительный механизм, который при прекращении подачи энергий или управляющего сигнала оставляет регулирующий орган в неизменном положении Исполнительный механизм с дополнительным ручным приводом Регулирующий орган
Наименование Условное обозначение Размеры, мм Линии связи Пересечение линий связи без соединения друг с другом Пересечение линий связи с соединением между собой
Приборы и средства автоматизации, условные обозначения которых не представляется возможным построить с помощью указанного стандарта, допускается обозначать произвольными условными обозначениями. Для обозначения измеряемых величин и функциональных признаков приборов приняты прописные буквы латинского алфавита (таблица 1). При отсутствии необходимых буквенных обозначений для этой цели используются резервные буквы, приведенные в этой же таблице. Примененные резервные буквенные обозначения должны поясняться на схеме.

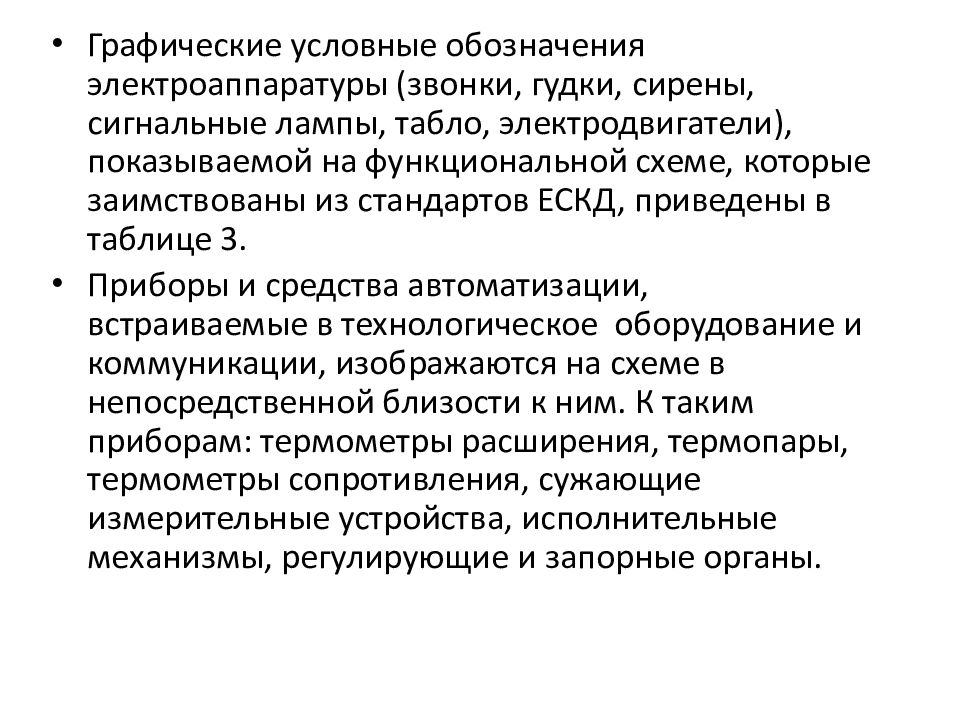

Графические условные обозначения электроаппаратуры (звонки, гудки, сирены, сигнальные лампы, табло, электродвигатели), показываемой на функциональной схеме, которые заимствованы из стандартов ЕСКД, приведены в таблице 3. Приборы и средства автоматизации, встраиваемые в технологическое оборудование и коммуникации, изображаются на схеме в непосредственной близости к ним. К таким приборам: термометры расширения, термопары, термометры сопротивления, сужающие измерительные устройства, исполнительные механизмы, регулирующие и запорные органы.
Наименование Условное обозначение Размеры, мм Звонок электрический Сирена электрическая (пневматическая) Гудок электрический

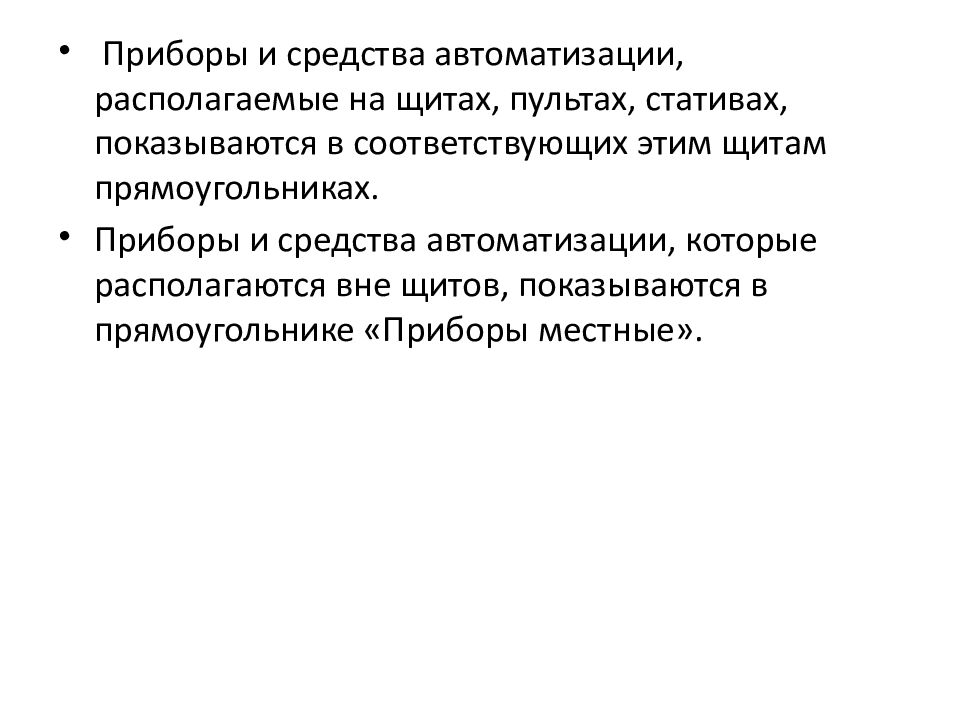

Приборы и средства автоматизации, располагаемые на щитах, пультах, стативах, показываются в соответствующих этим щитам прямоугольниках. Приборы и средства автоматизации, которые располагаются вне щитов, показываются в прямоугольнике «Приборы местные».

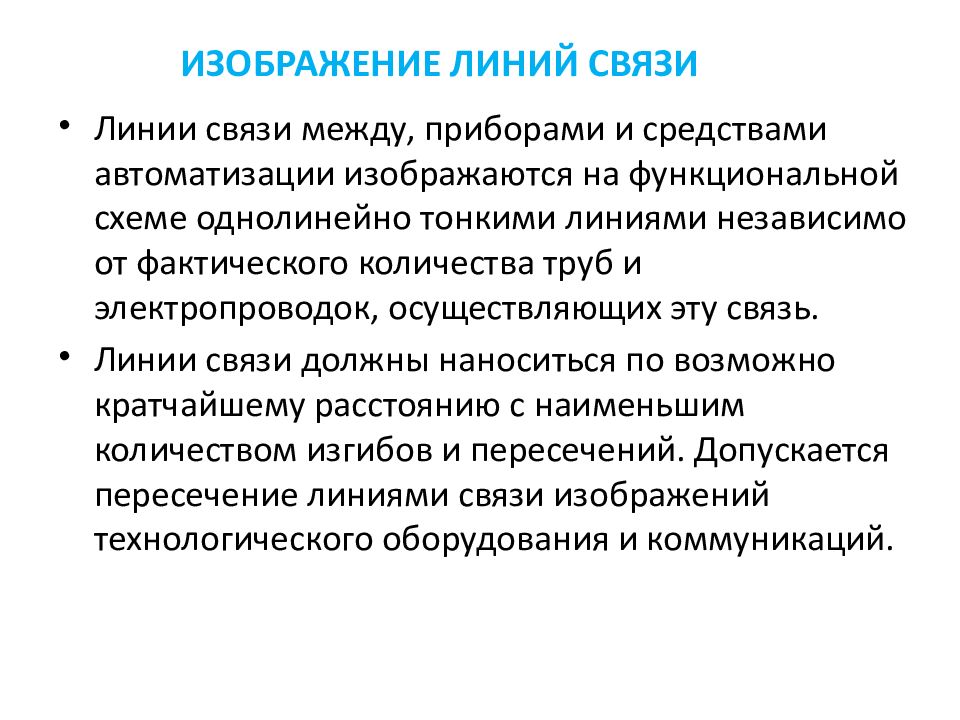

Линии связи между, приборами и средствами автоматизации изображаются на функциональной схеме однолинейно тонкими линиями независимо от фактического количества труб и электропроводок, осуществляющих эту связь. Линии связи должны наноситься по возможно кратчайшему расстоянию с наименьшим количеством изгибов и пересечений. Допускается пересечение линиями связи изображений технологического оборудования и коммуникаций.
Пересекать условные обозначения приборов и средств автоматизации не допускается. Пример выполнения пересечения линий связи показан на рисунке

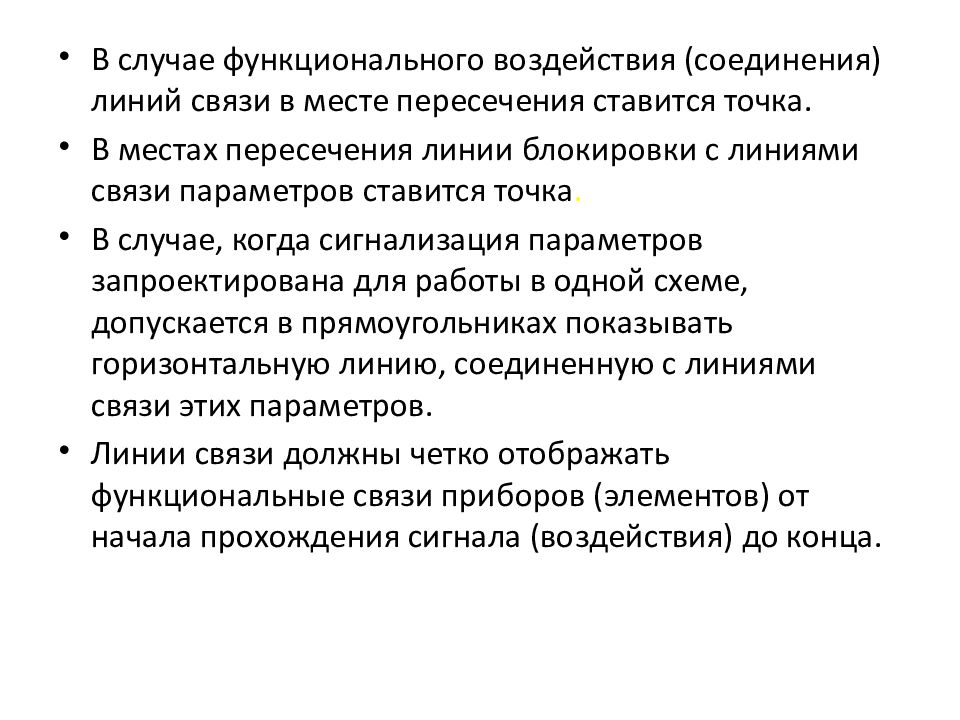

В случае функционального воздействия (соединения) линий связи в месте пересечения ставится точка. В местах пересечения линии блокировки с линиями связи параметров ставится точка. В случае, когда сигнализация параметров запроектирована для работы в одной схеме, допускается в прямоугольниках показывать горизонтальную линию, соединенную с линиями связи этих параметров. Линии связи должны четко отображать функциональные связи приборов (элементов) от начала прохождения сигнала (воздействия) до конца.
При выполнении сложных функциональных схем с большим количеством примененных приборов и средств автоматизации, рекомендуется делать разрыв этих линий. Пример выполнения сигнализации параметров, запроектированных для работы в одной схеме показан на рисунке
Концы обрыва линий связи показываются на свободном поле чертежа в один горизонтальный ряд (вверху или внизу от технологического оборудования). Концы обрыва этих же линий связи со стороны приборов и средств автоматизации, изображенных в прямоугольниках, показываются над этими прямоугольниками также в один горизонтальный ряд. Для удобства пользования схемой каждый конец (обрыв) линии связи нумеруется слева направо, строго в порядке возрастания, одной и той же арабской цифрой.
Пример изображения разрыва линий связи показан на рисунке

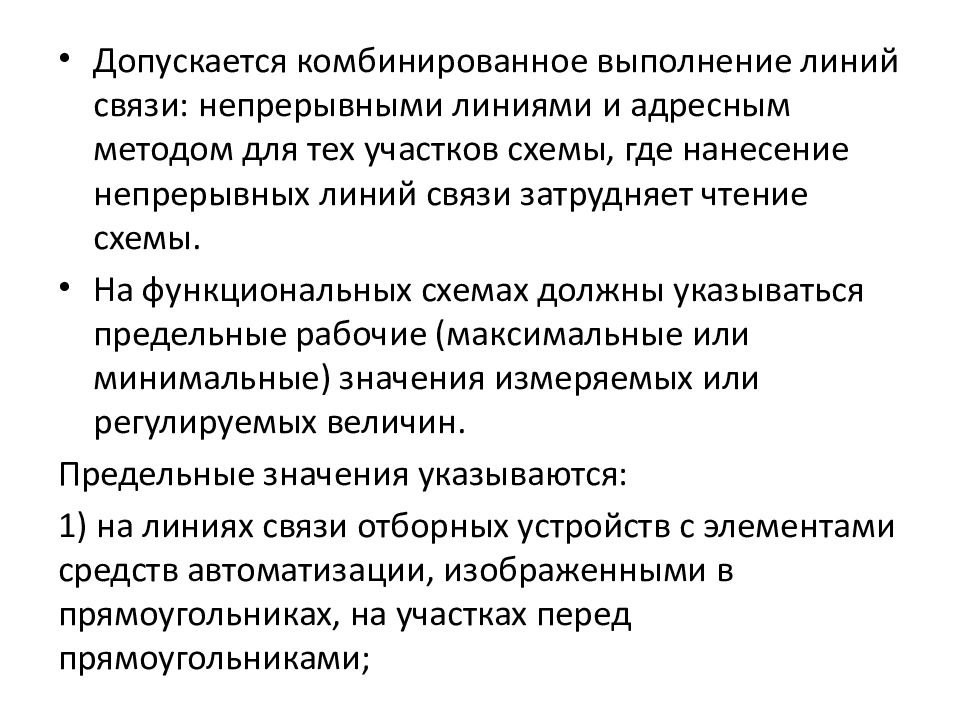

Допускается комбинированное выполнение линий связи: непрерывными линиями и адресным методом для тех участков схемы, где нанесение непрерывных линий связи затрудняет чтение схемы. На функциональных схемах должны указываться предельные рабочие (максимальные или минимальные) значения измеряемых или регулируемых величин. Предельные значения указываются: 1) на линиях связи отборных устройств с элементами средств автоматизации, изображенными в прямоугольниках, на участках перед прямоугольниками;
2) для элементов средств автоматизации, встраиваемых в коммуникации и оборудование и не имеющих связи с другими элементами – возле обозначений приборов. Значения измеряемых и регулируемых величин должны проставляться в единицах шкалы выбираемого прибора или в международной системе единиц. Разрежение (вакуум) обозначается знаком минус. Делать надписи на линиях связи, идущих к регулирующим органам, типа «Регулирование», «Управление вентилятором» и т. п. не рекомендуется.
Для сложной технологической системы, которую представляется возможным расчленить на отдельные технологические узлы, рекомендуется выполнять функциональные схемы этих узлов отдельными схемами или на разных листах одной схемы. На функциональной схеме дается пояснение, на основании какого документа она выполнена.

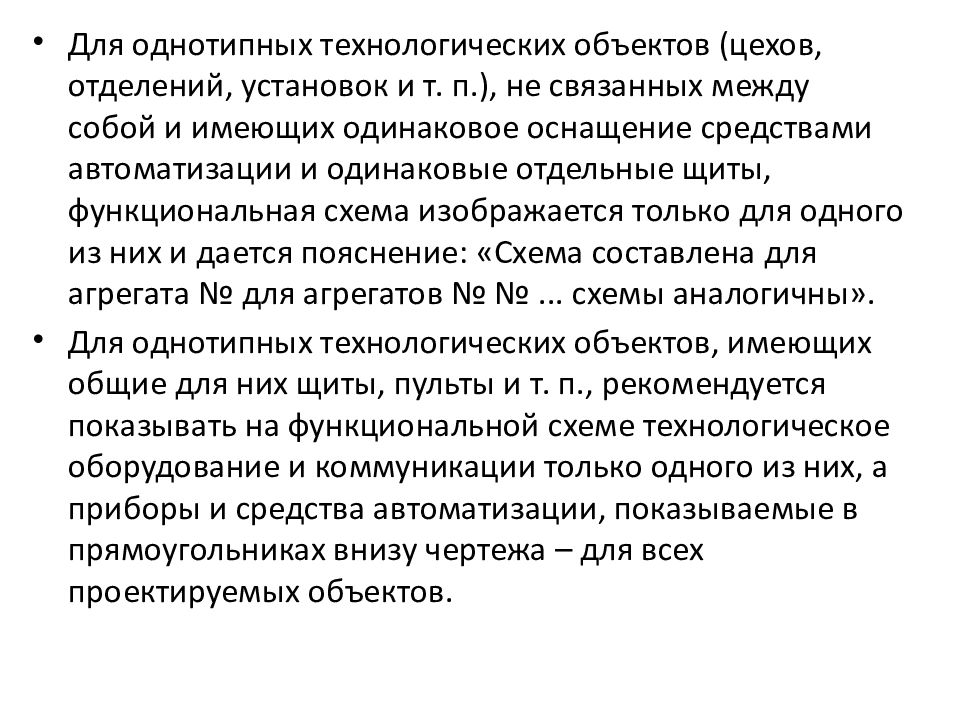

Для однотипных технологических объектов (цехов, отделений, установок и т. п.), не связанных между собой и имеющих одинаковое оснащение средствами автоматизации и одинаковые отдельные щиты, функциональная схема изображается только для одного из них и дается пояснение: «Схема составлена для агрегата № для агрегатов № №... схемы аналогичны». Для однотипных технологических объектов, имеющих общие для них щиты, пульты и т. п., рекомендуется показывать на функциональной схеме технологическое оборудование и коммуникации только одного из них, а приборы и средства автоматизации, показываемые в прямоугольниках внизу чертежа – для всех проектируемых объектов.

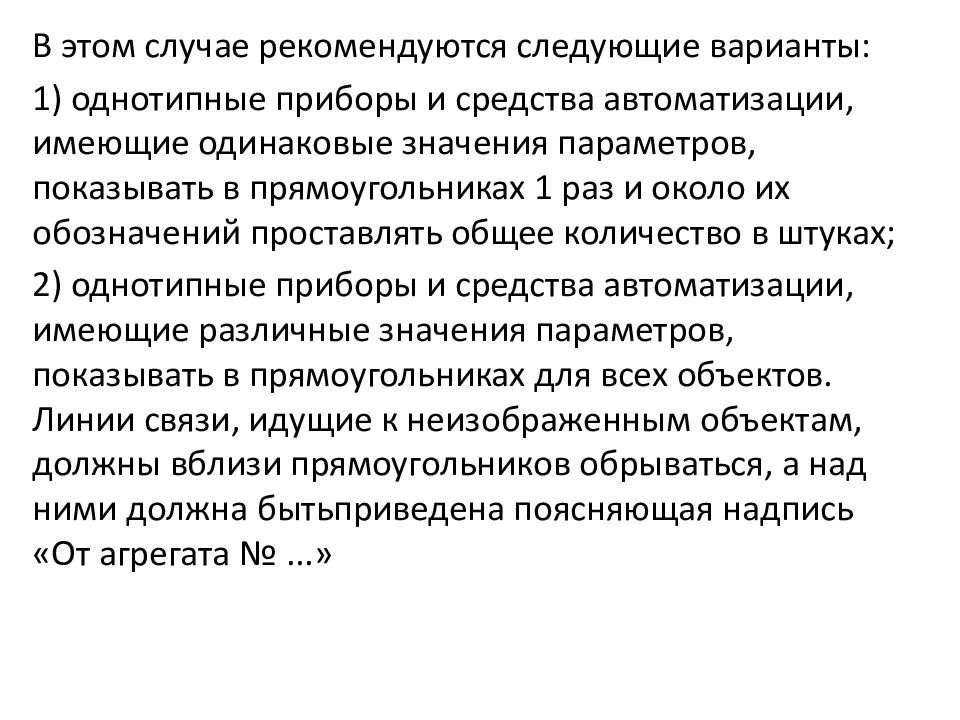

В этом случае рекомендуются следующие варианты: 1) однотипные приборы и средства автоматизации, имеющие одинаковые значения параметров, показывать в прямоугольниках 1 раз и около их обозначений проставлять общее количество в штуках; 2) однотипные приборы и средства автоматизации, имеющие различные значения параметров, показывать в прямоугольниках для всех объектов. Линии связи, идущие к неизображенным объектам, должны вблизи прямоугольников обрываться, а над ними должна бытьприведена поясняющая надпись «От агрегата №...»

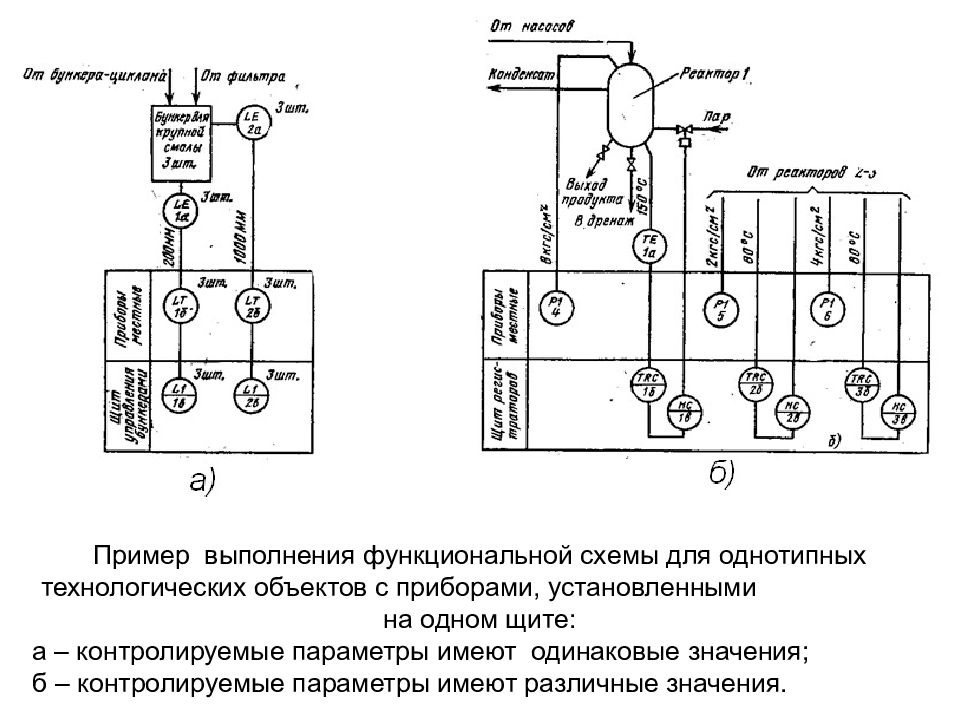

Пример выполнения функциональной схемы для однотипных технологических объектов с приборами, установленными на одном щите: а – контролируемые параметры имеют одинаковые значения; б – контролируемые параметры имеют различные значения.

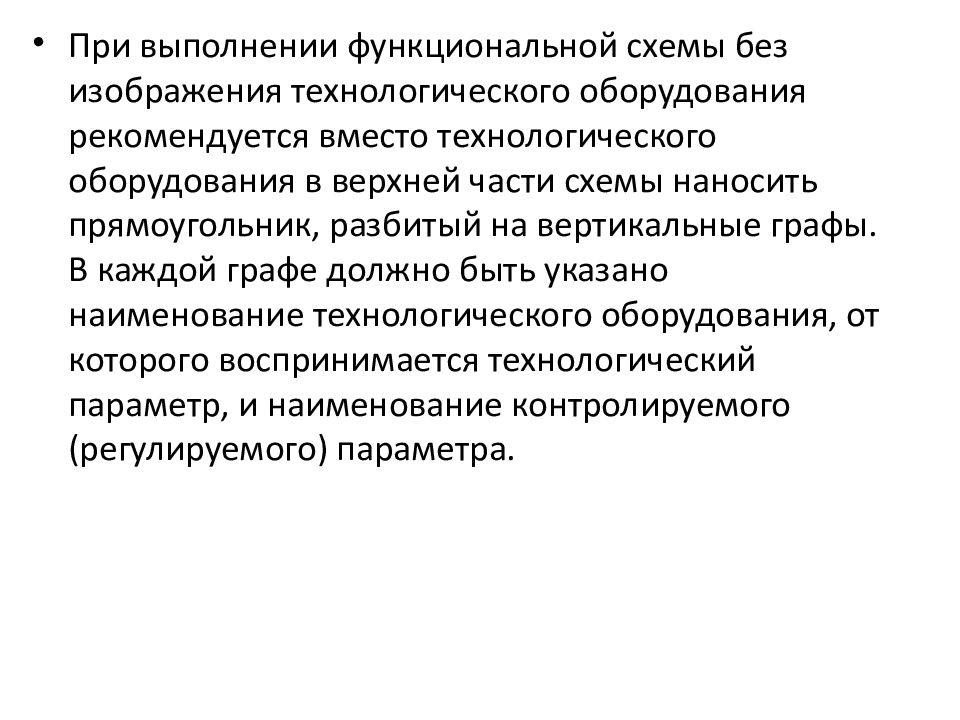

При выполнении функциональной схемы без изображения технологического оборудования рекомендуется вместо технологического оборудования в верхней части схемы наносить прямоугольник, разбитый на вертикальные графы. В каждой графе должно быть указано наименование технологического оборудования, от которого воспринимается технологический параметр, и наименование контролируемого (регулируемого) параметра.
Пример выполнения функциональной схемы без изображения технологического оборудования
Функциональные схемы должны выполняться в соответствии с ОСТ 36-27-77 двумя способами построения условных обозначений – упрощенным и развернутым. Пример упрощенного способа построения условных обозначений при изображении приборов и средств автоматизации на технологической схеме
Пример развернутого способа построения условных обозначений при изображении приборов и средств автоматизации на функциональной схеме
При упрощенном способе построения условных обозначений на функциональных схемах не показываются первичные измерительные преобразователи, вся вспомогательная аппаратура. Упрощенный способ построения условных обозначений рекомендуется применять в основном при изображении приборов и средств автоматизации на технологической схеме. При развернутом способе построения условных обозначений каждый прибор или блок на функциональной схеме показываются отдельным обозначением.
Допускается сложные приборы, выполняющие несколько функций, изображать несколькими окружностями, расположенными слитно.

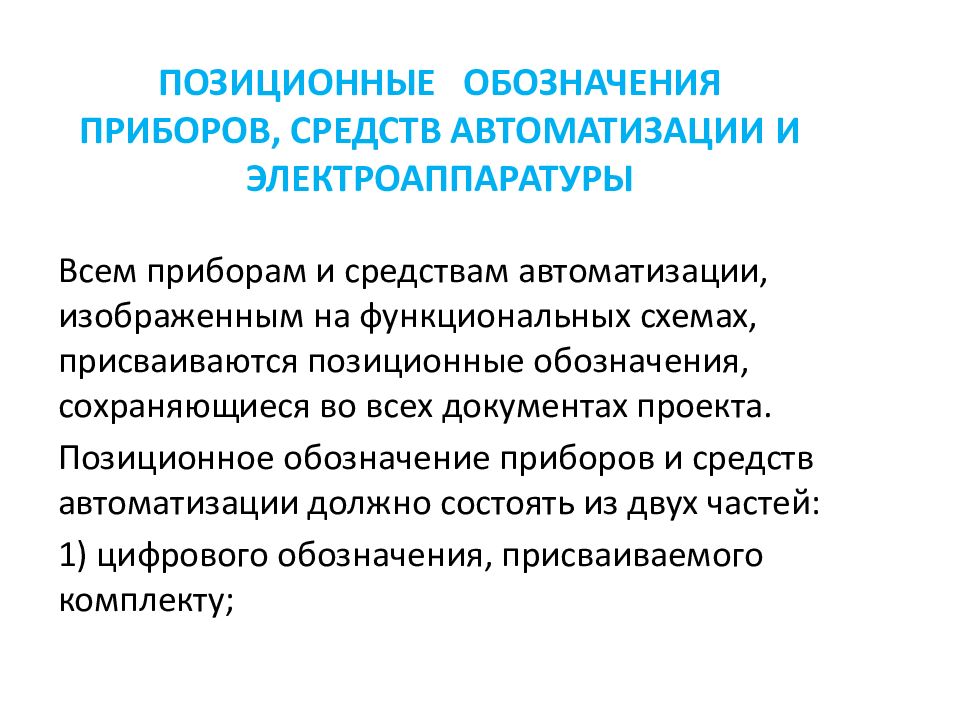

Всем приборам и средствам автоматизации, изображенным на функциональных схемах, присваиваются позиционные обозначения, сохраняющиеся во всех документах проекта. Позиционное обозначение приборов и средств автоматизации должно состоять из двух частей: 1) цифрового обозначения, присваиваемого комплекту;

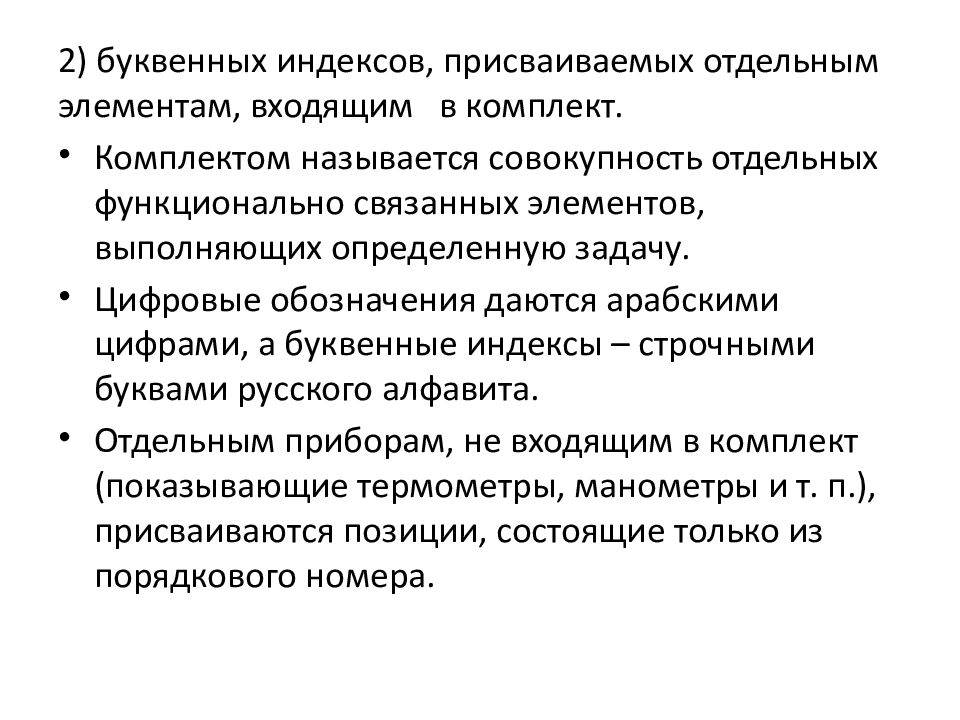

2) буквенных индексов, присваиваемых отдельным элементам, входящим в комплект. Комплектом называется совокупность отдельных функционально связанных элементов, выполняющих определенную задачу. Цифровые обозначения даются арабскими цифрами, а буквенные индексы – строчными буквами русского алфавита. Отдельным приборам, не входящим в комплект (показывающие термометры, манометры и т. п.), присваиваются позиции, состоящие только из порядкового номера.

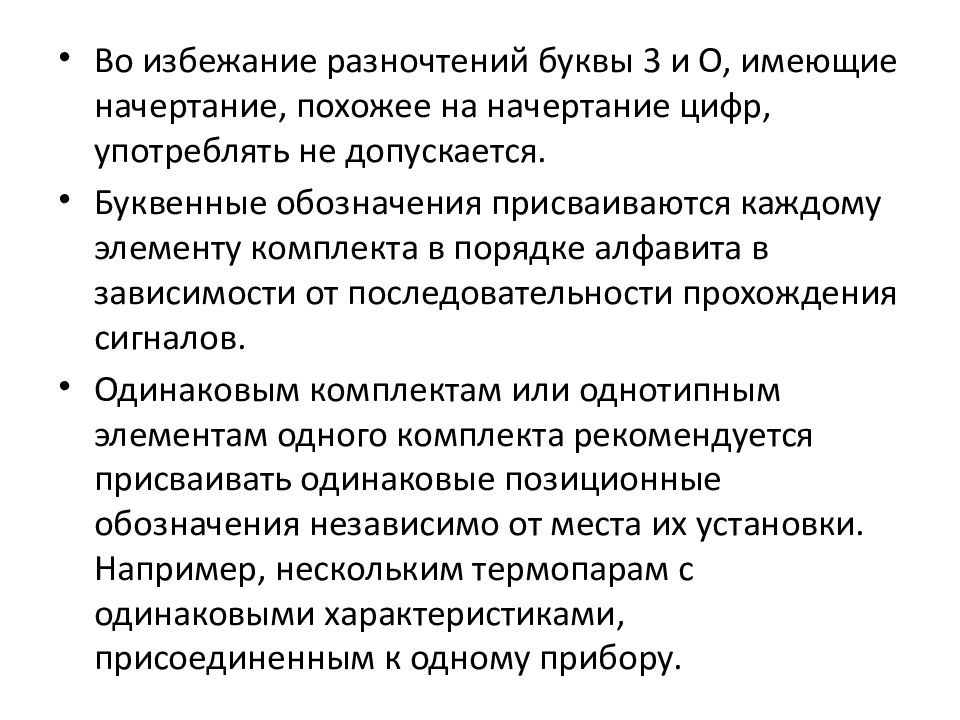

Во избежание разночтений буквы 3 и О, имеющие начертание, похожее на начертание цифр, употреблять не допускается. Буквенные обозначения присваиваются каждому элементу комплекта в порядке алфавита в зависимости от последовательности прохождения сигналов. Одинаковым комплектам или однотипным элементам одного комплекта рекомендуется присваивать одинаковые позиционные обозначения независимо от места их установки. Например, нескольким термопарам с одинаковыми характеристиками, присоединенным к одному прибору.
Толщина линий на функциональной схеме выбирается на основании ГОСТ 2.303-68 и ОСТ 36-27-77. Рекомендуется использовать линии следующей толщины: а) контурные линии агрегатов, установок, технологических аппаратов 0,2 – 0,5 мм; б) коммуникации трубопроводов 0,5 – 1,5 мм; в) условные графические обозначения приборов и средств автоматизации 0,5 – 0,6, а разделительная горизонтальная черта внутри них 0,2 – 0,3 мм;

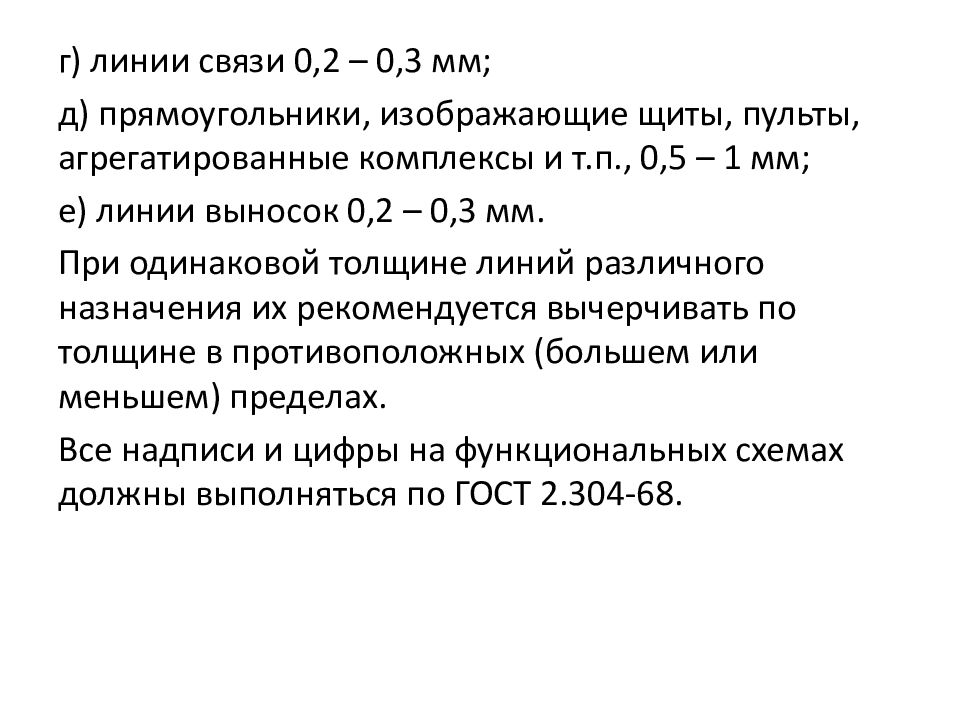

г) линии связи 0,2 – 0,3 мм; д) прямоугольники, изображающие щиты, пульты, агрегатированные комплексы и т.п., 0,5 – 1 мм; е) линии выносок 0,2 – 0,3 мм. При одинаковой толщине линий различного назначения их рекомендуется вычерчивать по толщине в противоположных (большем или меньшем) пределах. Все надписи и цифры на функциональных схемах должны выполняться по ГОСТ 2.304-68.

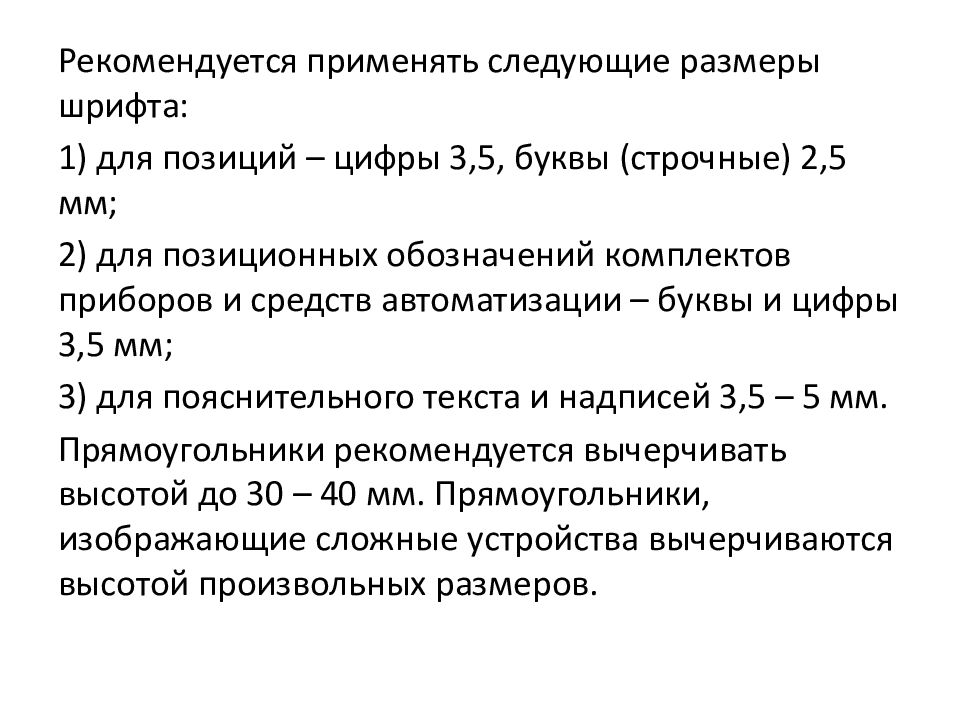

Рекомендуется применять следующие размеры шрифта: 1) для позиций – цифры 3,5, буквы (строчные) 2,5 мм; 2) для позиционных обозначений комплектов приборов и средств автоматизации – буквы и цифры 3,5 мм; 3) для пояснительного текста и надписей 3,5 – 5 мм. Прямоугольники рекомендуется вычерчивать высотой до 30 – 40 мм. Прямоугольники, изображающие сложные устройства вычерчиваются высотой произвольных размеров.

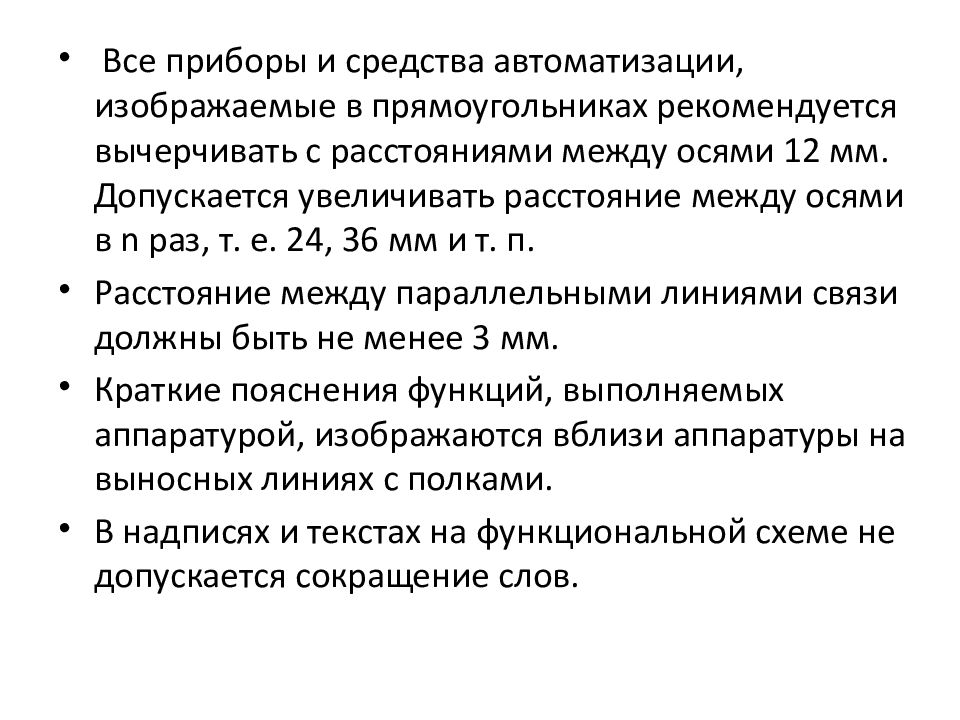

Все приборы и средства автоматизации, изображаемые в прямоугольниках рекомендуется вычерчивать с расстояниями между осями 12 мм. Допускается увеличивать расстояние между осями в n раз, т. е. 24, 36 мм и т. п. Расстояние между параллельными линиями связи должны быть не менее 3 мм. Краткие пояснения функций, выполняемых аппаратурой, изображаются вблизи аппаратуры на выносных линиях с полками. В надписях и текстах на функциональной схеме не допускается сокращение слов.

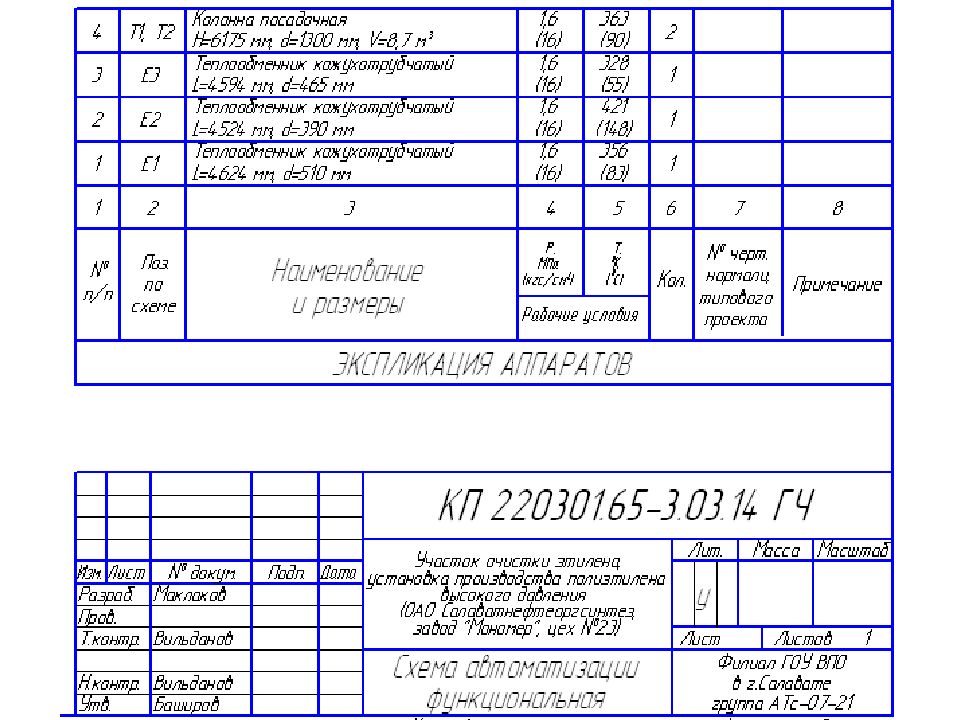

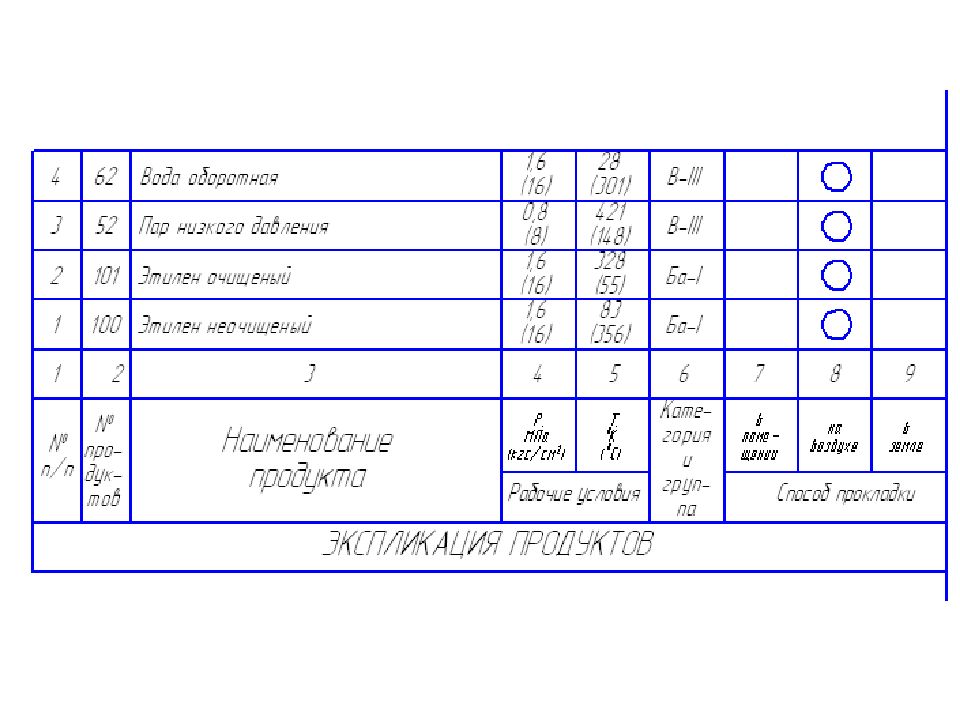

Схема автоматизации функциональная
