общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 1 Лекция 2. Общие сведения о схемах электроустановок
Слайд 2
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 2 Основные определения видов и типов схем приведены в ГОСТ 2.701-2008. Вид схемы: Классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями. Тип схемы: Классификационная группировка, выделяемая по признаку их основного назначения.
Слайд 3
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 3 Вид схемы Код вида схемы Вид схемы Код вида схемы Электрическая Э Вакуумная В Гидравлическая Г Оптическая Л Пневматическая П Энергетическая Р Газовая (кроме пневматической схемы) Х Деления Е Кинематическая К Комбинированная С Электрическая схема - документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. Электрическую схему не следует путать с энергетической. Энергетическая схема - документ, содержащий в виде условных изображений или обозначений составные части энергетических установок и их взаимосвязи.
Слайд 4

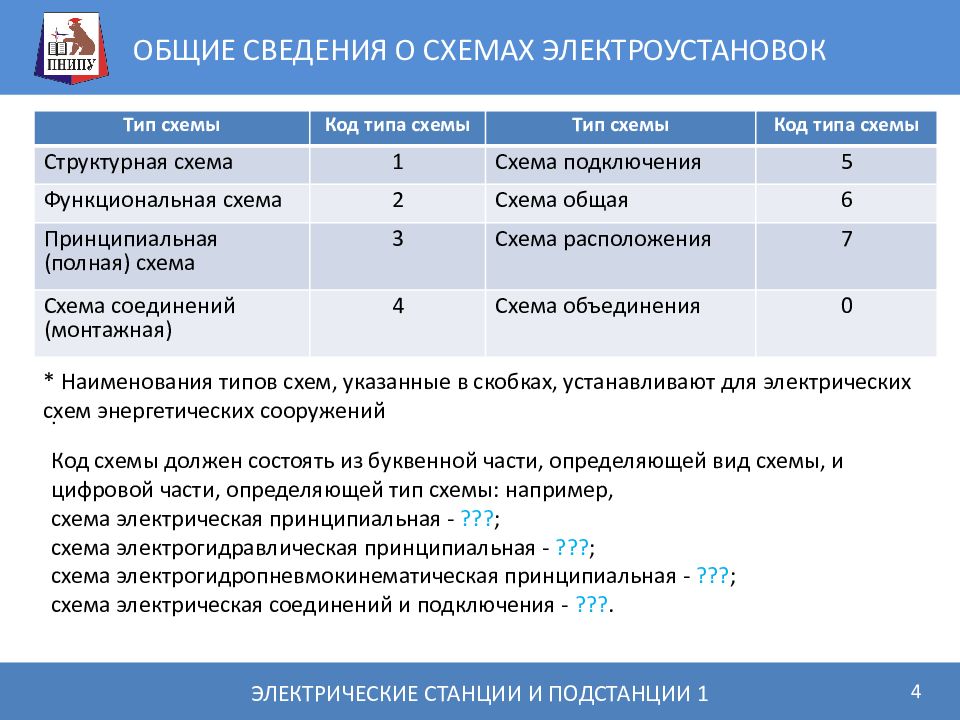

общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 4 . Код схемы должен состоять из буквенной части, определяющей вид схемы, и цифровой части, определяющей тип схемы: например, схема электрическая принципиальная - ??? ; схема электрогидравлическая принципиальная - ??? ; схема электрогидропневмокинематическая принципиальная - ??? ; схема электрическая соединений и подключения - ???. Тип схемы Код типа схемы Тип схемы Код типа схемы Структурная схема 1 Схема подключения 5 Функциональная схема 2 Схема общая 6 Принципиальная (полная) схема 3 Схема расположения 7 Схема соединений (монтажная) 4 Схема объединения 0 * Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений
Слайд 5
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 5 . Код схемы должен состоять из буквенной части, определяющей вид схемы, и цифровой части, определяющей тип схемы: например, схема электрическая принципиальная - Э3 ; схема электрогидравлическая принципиальная - С3 ; схема электрогидропневмокинематическая принципиальная - С3 ; схема электрическая соединений и подключения - Э0. Тип схемы Код типа схемы Тип схемы Код типа схемы Структурная схема 1 Схема подключения 5 Функциональная схема 2 Схема общая 6 Принципиальная (полная) схема 3 Схема расположения 7 Схема соединений (монтажная) 4 Схема объединённая 0 * Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений
Слайд 6
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 6 Структурная схема - документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи. Функциональная схема - документ, разъясняющий процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом. Принципиальная (полная) схема - документ, определяющий полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представления о принципах работы изделия (установки ).
Слайд 7
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 7 Пример структурной схемы ТЭЦ. Пример функциональной схемы автоматизированного электропривода.
Слайд 8
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 8 Пример электрической принципиальной схемы КТП.
Слайд 9
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 9 Схема соединений (монтажная) - документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, зажимы и т.п.). Схема подключения - документ, показывающий внешние подключения изделия. Общая схема - документ, определяющий составные части комплекса и соединения их между собой на месте эксплуатации. Схема расположения - документ, определяющий относительное расположение составных частей изделия (установки), а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п.. Схема объединённая - д окумент, содержащий элементы различных типов схем одного вида.
Слайд 10
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 10 Схемы могут быть однолинейными или многолинейными. В многолинейных схемах каждую цепь выполняют отдельной линией, а элементы, содержащиеся в этих цепях, — отдельными условными графическими обозначениями. В однолинейных схемах цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей — одним условным обозначением. Многолинейное изображение цепи Однолинейное изображение цепи
Слайд 11
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 11 Важным понятием и неотъемлемой частью схем являются УГО – условные графические обозначения. УГО в электрических схемах регламентируются ГОСТами из серии ЕСКД, определяющими условные графические обозначения в схемах. Кроме УГО в электрических схемах элементам могут присваиваться буквенно-цифровые обозначения, состоящие из трех частей: 1-я указывает вид элемента, 2-я – его порядковый номер, 3-я - его функцию. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны присваиваться всем элементам и устройствам объекта. Буквенно-цифровые обозначения в электрических схемах регламентируются ГОСТ 2.710-81. В 1-й части записывают одну или несколько букв латинского алфавита, во 2-й части - одну или несколько арабских цифр, характеризующих порядковый номер элемента.
Слайд 12
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 12 Примеры УГО и буквенно-цифровых кодов в электрических схемах
Слайд 13
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 13 Главная схема электрических соединений электростанции (подстанции) - это совокупность основного электрооборудования (генераторы, трансформаторы, линии), сборных шин, коммутационной и другой первичной аппаратуры со всеми выполненными между ними в натуре соединениями. Главные схемы изображаются в однолинейном исполнении при отключенном положении всех элементов установки. Выбранная главная схема является исходной при составлении принципиальных схем электрических соединений, схем собственных нужд, схем вторичных соединений, монтажных схем и т. д. При проектировании электроустановки до разработки главной схемы составляется структурная схема выдачи электроэнергии (мощности), на которой показываются основные функциональные части электроустановки (распределительные устройства, трансформаторы, генераторы) и связи между ними.
Слайд 14
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 14 Структурная, принципиальная (упрощенная) и принципиальная (полная) схемы на примере подстанции 110/10 кВ
Слайд 15
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 15 В условиях эксплуатации наряду с принципиальной, главной схемой применяются упрощенные оперативные схемы, в которых указывается только основное оборудование и его положение (включено/отключено).
Слайд 16
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 16 При выборе схем электроустановок необходимо учитывать следующие факторы: значение и роль электростанции или подстанции для энергосистемы; положение электростанции или подстанции в энергосистеме, схемы и напряжения прилегающих сетей; категория потребителей по степени надежности электроснабжения; перспектива расширения и промежуточные этапы развития электростанции, подстанции и прилегающего участка сети. Основные требования к главным схемам электроустановок: надежность электроснабжения потребителей; приспособленность к проведению ремонтных работ; оперативная гибкость электрической схемы; экономическая целесообразность.
Слайд 17
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 17 Типовые структурные схемы ТЭЦ
Слайд 18
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 18 Типовые структурные схемы КЭС, ГЭС, АЭС
Слайд 19
общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 19 Типовые структурные схемы подстанций
Последний слайд презентации: общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ

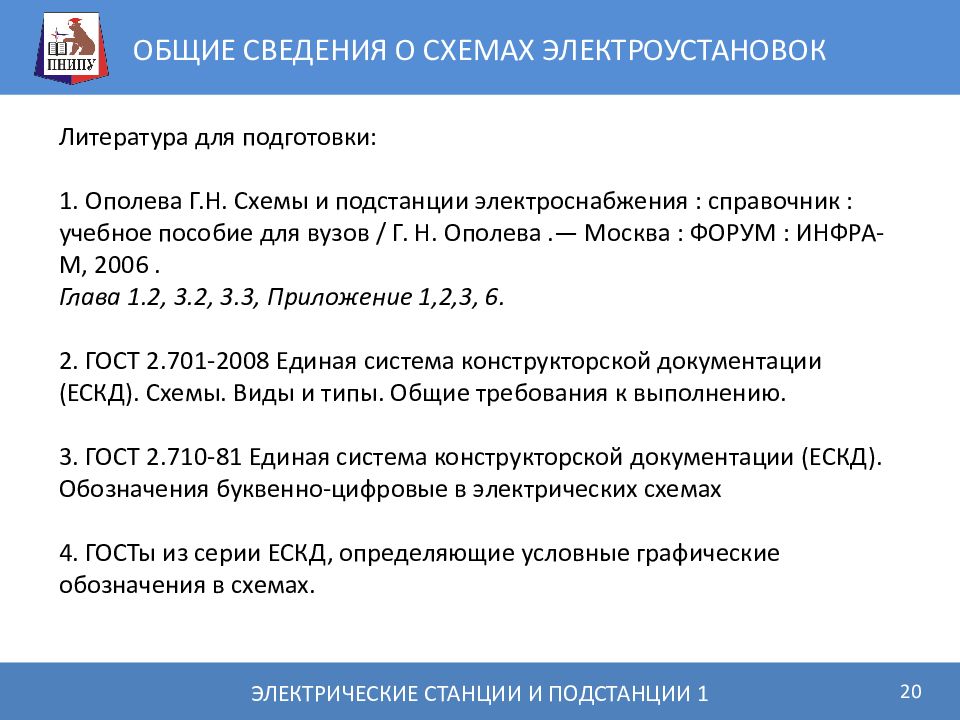

общие сведения о схемах электроустановок ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ И ПОДСТАНЦИИ 1 20 Литература для подготовки: 1. Ополева Г.Н. Схемы и подстанции электроснабжения : справочник : учебное пособие для вузов / Г. Н. Ополева.— Москва : ФОРУМ : ИНФРА-М, 2006. Глава 1.2, 3.2, 3.3, Приложение 1,2,3, 6. 2. ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению. 3. ГОСТ 2.710-81 Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах 4. ГОСТы из серии ЕСКД, определяющие условные графические обозначения в схемах.
