1 государственное бюджетное профессиональное образовательное учреждение «Златоустовский индустриальный колледж им. П.П. Аносова» Тема. Линейные размеры. Отклонения и допуск линейных размеров. Указание на чертежах. Условие годности действительных размеров Разработал: Садыкова Ф.М., преподаватель 1

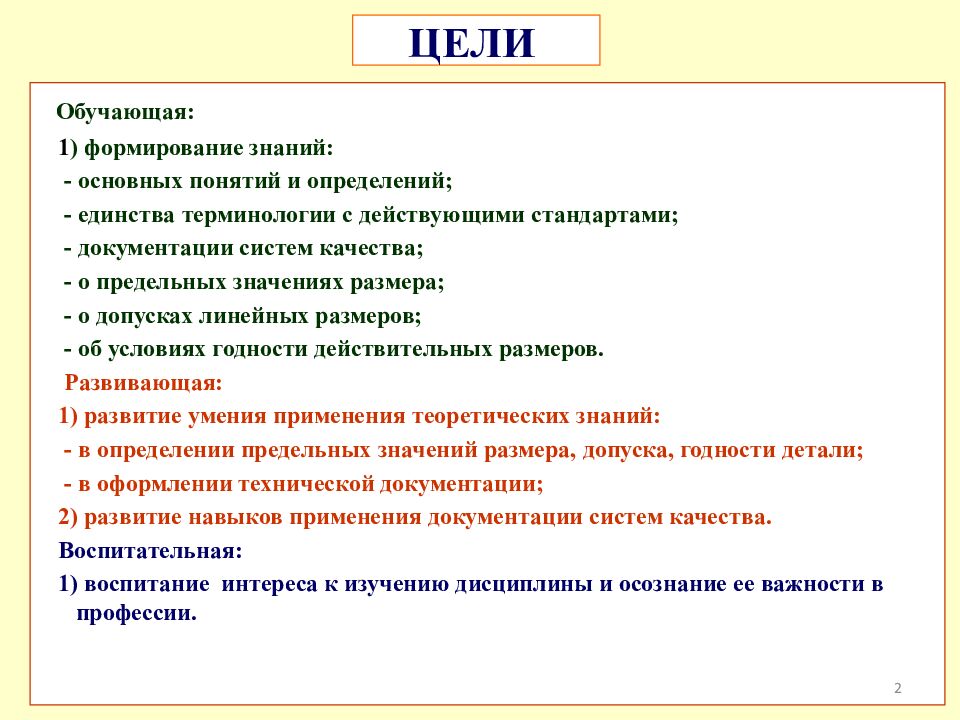

2 ЦЕЛИ Обучающая: 1 ) формирование знаний: - основных понятий и определений; - единства терминологии с действующими стандартами; - документации систем качества; - о предельных значениях размера; - о допусках линейных размеров; - об условиях годности действительных размеров. Развивающая: 1) развитие умения применения теоретических знаний: - в определении предельных значений размера, допуска, годности детали; - в оформлении технической документации; 2) развитие навыков применения документации систем качества. Воспитательная: 1) воспитание интереса к изучению дисциплины и осознание ее важности в профессии. 2

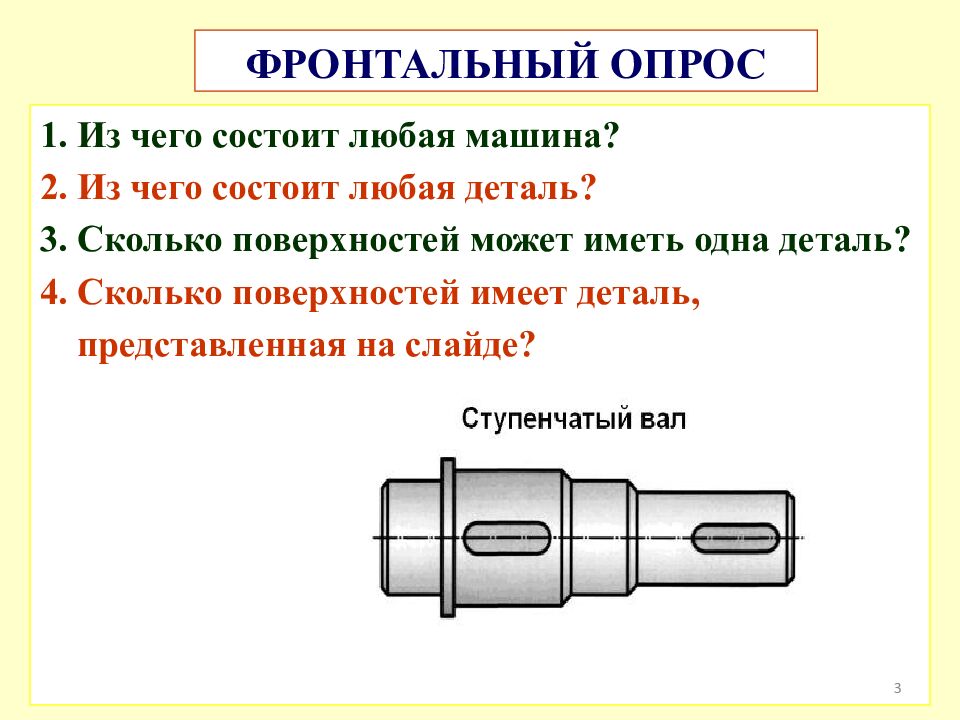

3 ФРОНТАЛЬНЫЙ ОПРОС 1. Из чего состоит любая машина? 2. Из чего состоит любая деталь? 3. Сколько поверхностей может иметь одна деталь? 4. Сколько поверхностей имеет деталь, представленная на слайде? 3

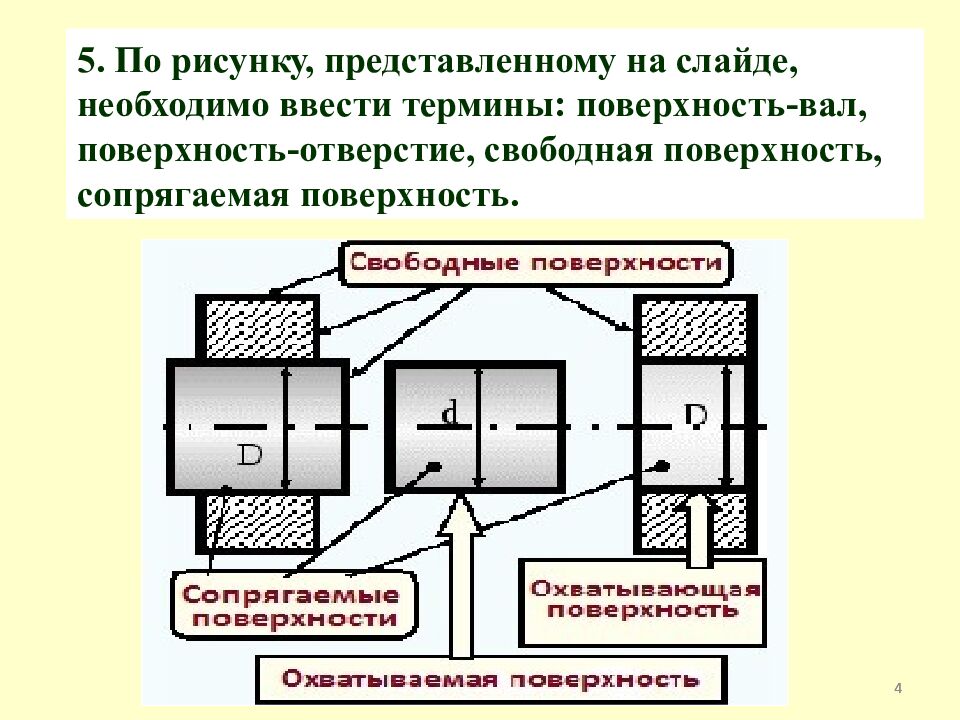

4 4 5. По рисунку, представленному на слайде, необходимо ввести термины: поверхность-вал, поверхность-отверстие, свободная поверхность, сопрягаемая поверхность.

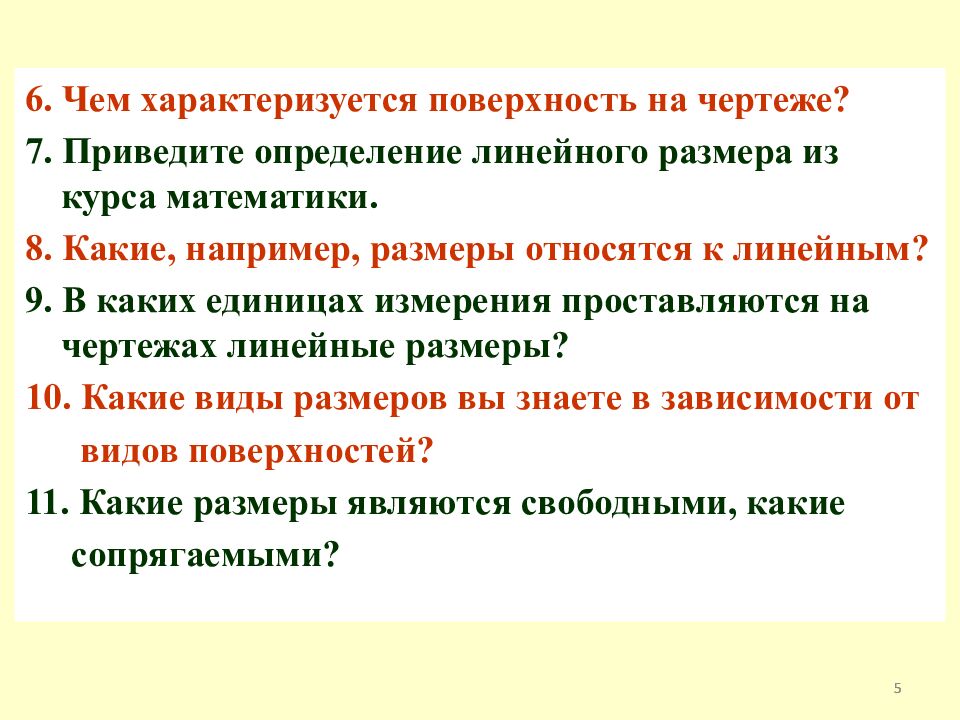

5 6. Чем характеризуется поверхность на чертеже? 7. Приведите определение линейного размера из курса математики. 8. Какие, например, размеры относятся к линейным? 9. В каких единицах измерения проставляются на чертежах линейные размеры? 10. Какие виды размеров вы знаете в зависимости от видов поверхностей? 11. Какие размеры являются свободными, какие сопрягаемыми? 5

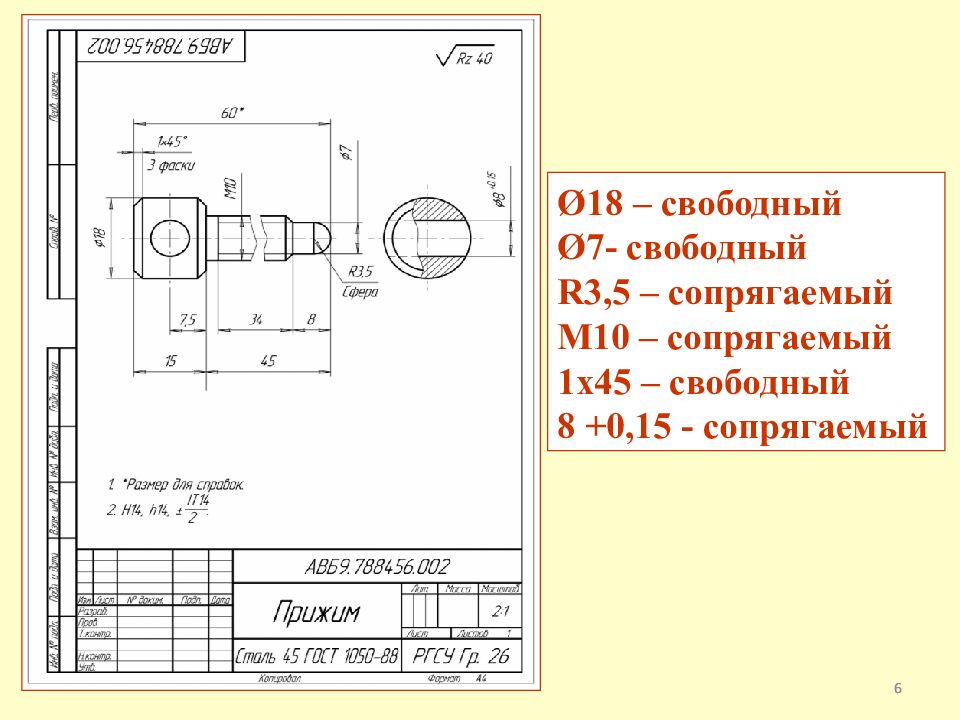

6 6 Ø18 – свободный Ø7- свободный R 3,5 – сопрягаемый М10 – сопрягаемый 1х45 – свободный 8 +0,15 - сопрягаемый

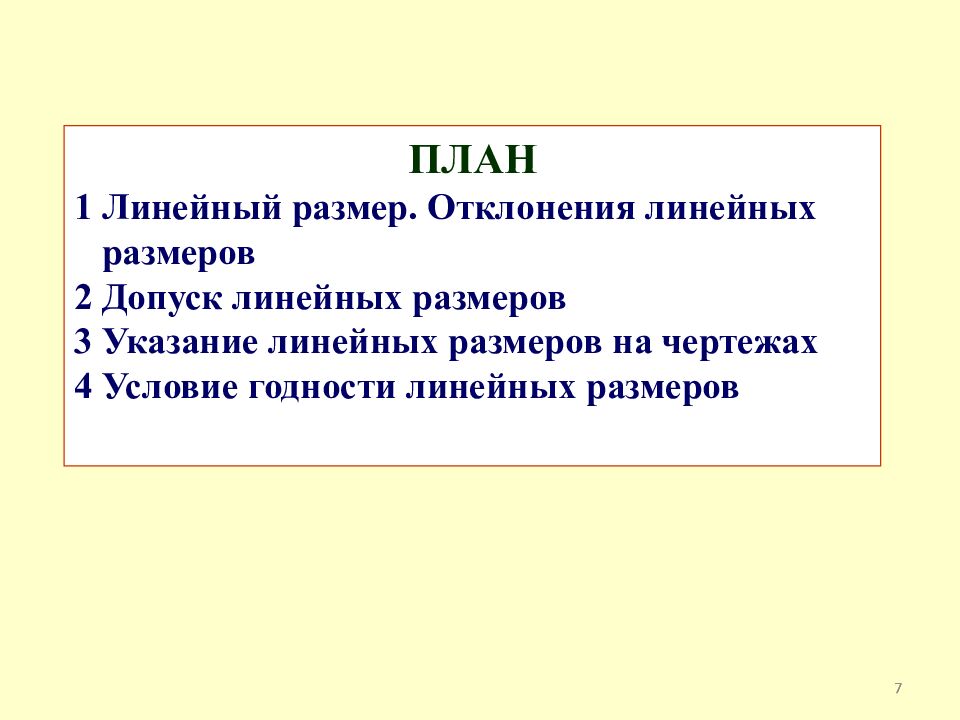

7 ПЛАН 1 Линейный размер. Отклонения линейных размеров 2 Допуск линейных размеров 3 Указание линейных размеров на чертежах 4 Условие годности линейных размеров 7

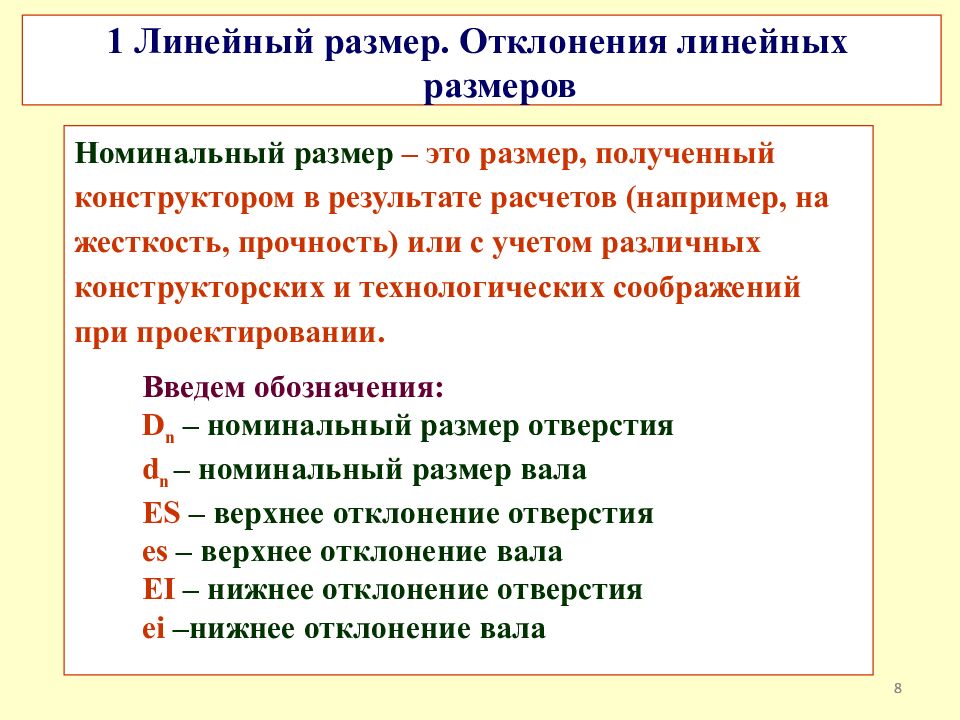

8 1 Линейный размер. Отклонения линейных размеров Номинальный размер – это размер, полученный конструктором в результате расчетов (например, на жесткость, прочность) или с учетом различных конструкторских и технологических соображений при проектировании. 8 Введем обозначения : D n – номинальный размер отверстия d n – номинальный размер вала ES – верхнее отклонение отверстия es – верхнее отклонение вала EI – нижнее отклонение отверстия ei –нижнее отклонение вала

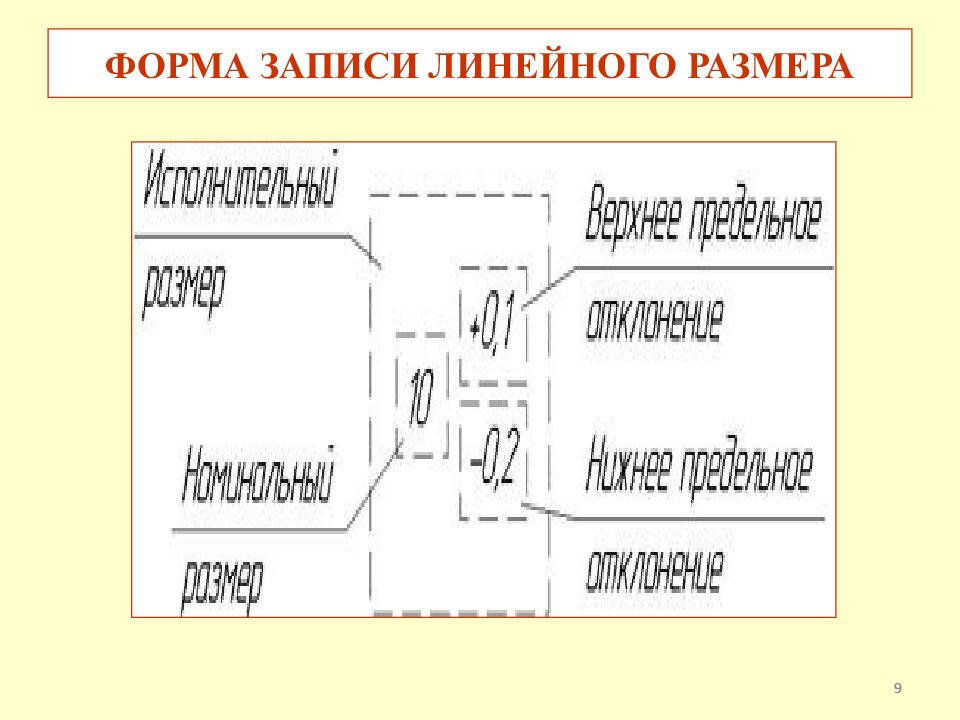

9 ФОРМА ЗАПИСИ ЛИНЕЙНОГО РАЗМЕРА 9

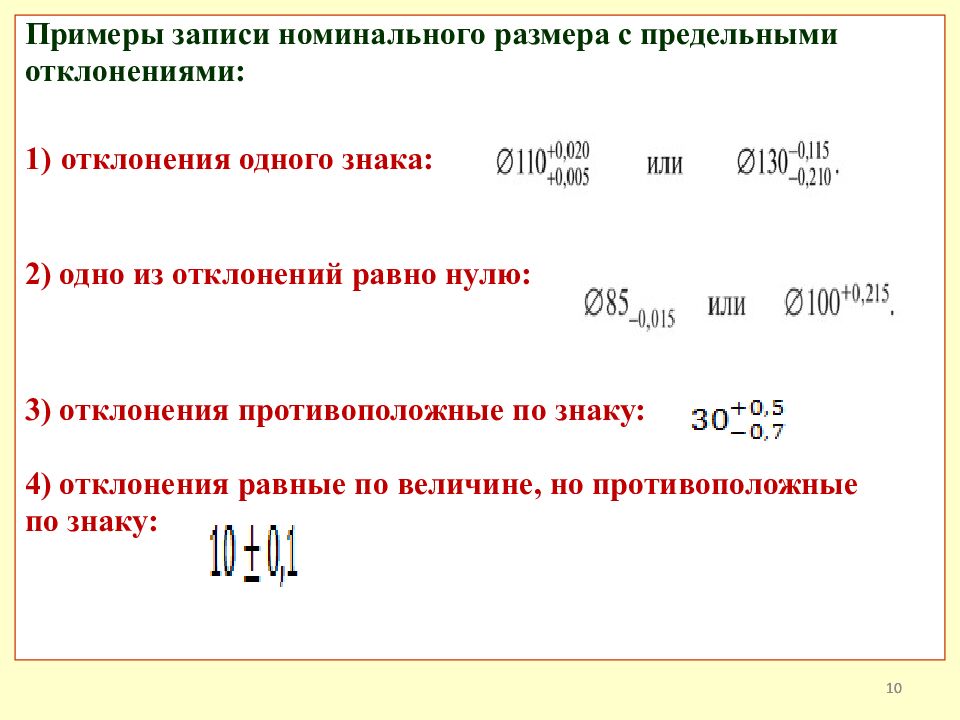

10 Примеры записи номинального размера с предельными отклонениями: отклонения одного знака: 2) одно из отклонений равно нулю: 3) отклонения противоположные по знаку: 4) отклонения равные по величине, но противоположные по знаку: 10

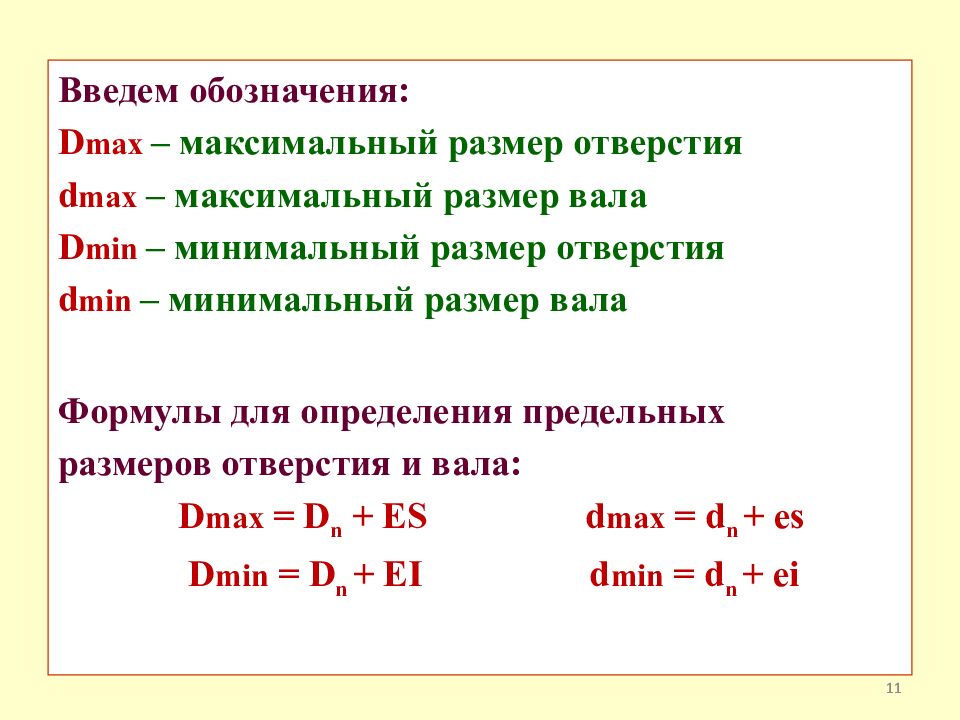

11 Введем обозначения: D max – максимальный размер отверстия d max – максимальный размер вала D min – минимальный размер отверстия d min – минимальный размер вала Формулы для определения предельных размеров отверстия и вала: D max = D n + ES d max = d n + es D min = D n + EI d min = d n + ei 11

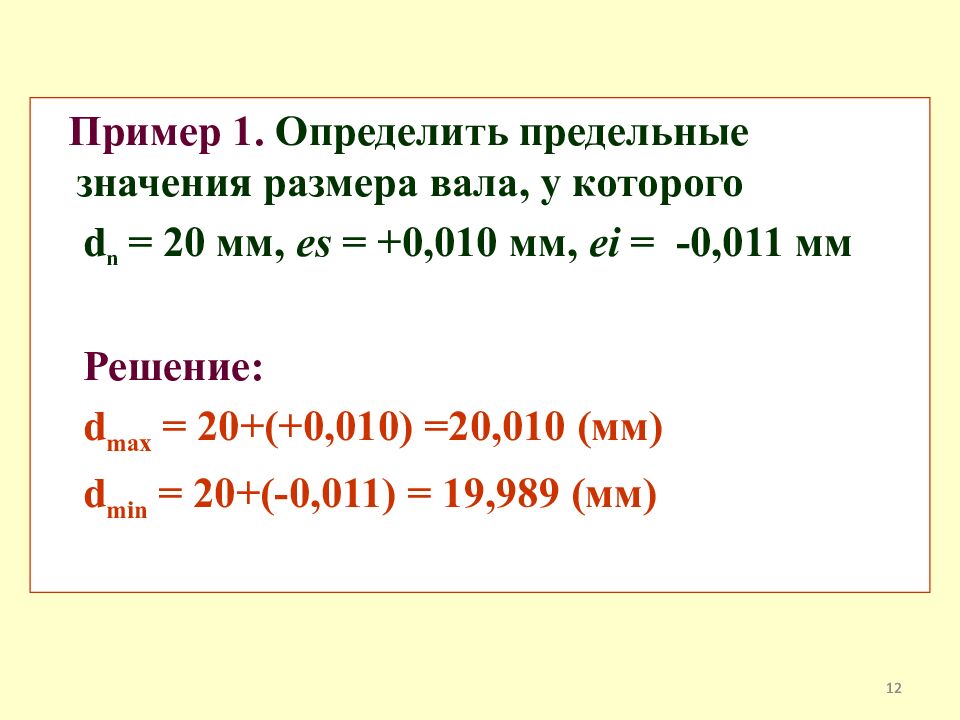

12 Пример 1. Определить предельные значения размера вала, у которого d n = 20 мм, es = +0,010 мм, ei = -0,011 мм Решение: d max = 20+(+0,010) =20,010 (мм) d min = 20+(-0,011) = 19,989 (мм) 12

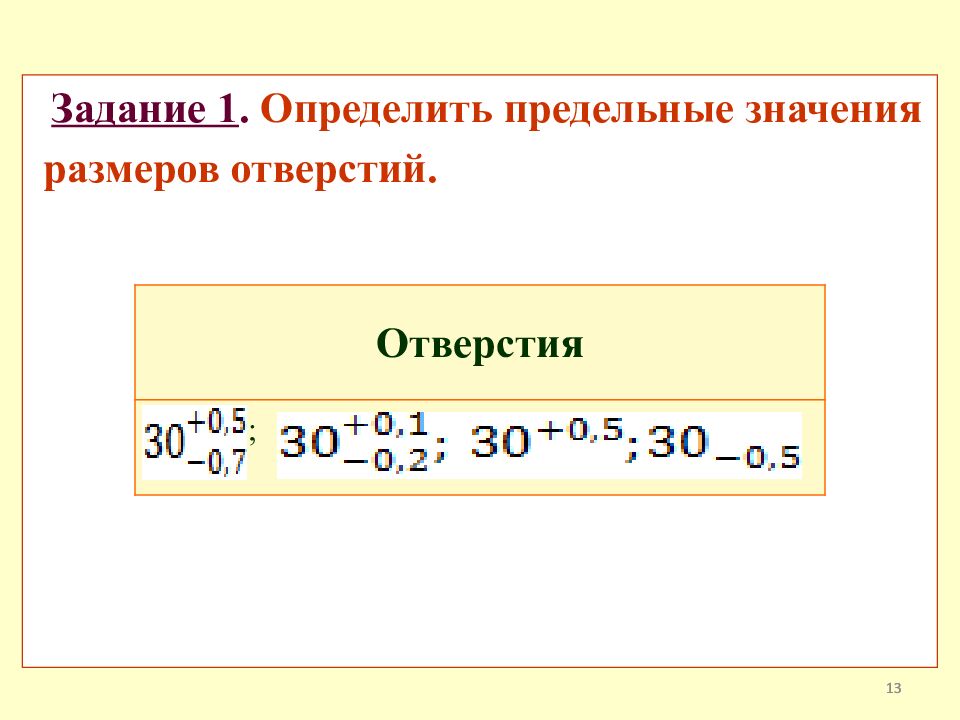

13 Задание 1. Определить предельные значения размеров отверстий. 13 Отверстия ;

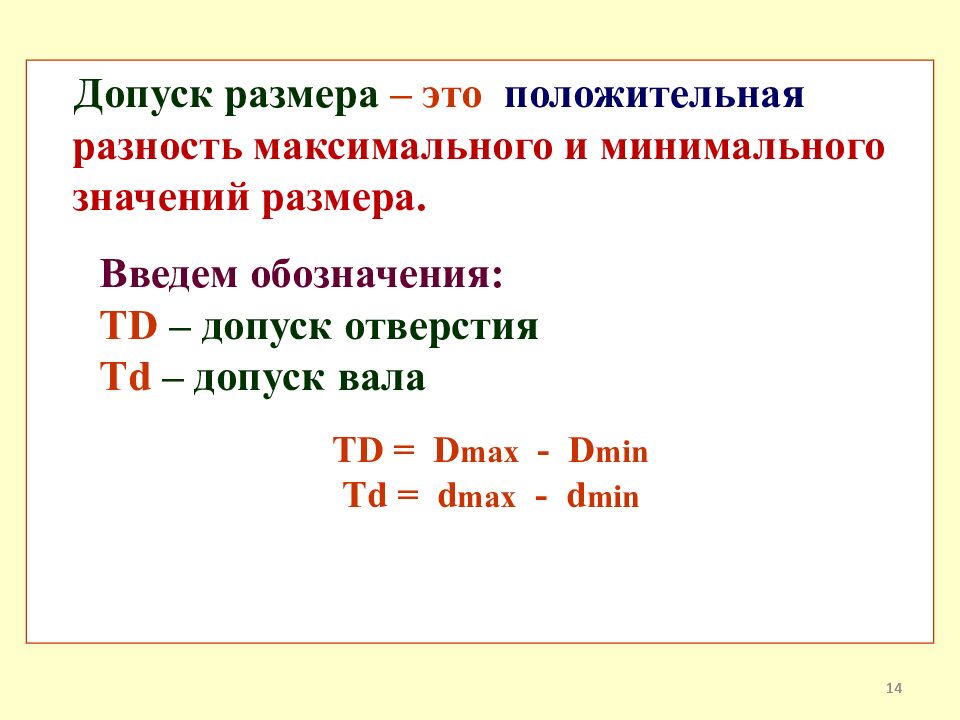

14 Допуск размера – это положительная разность максимального и минимального значений размера. 14 Введем обозначения: TD – допуск отверстия Td – допуск вала TD = D max - D min Td = d max - d min

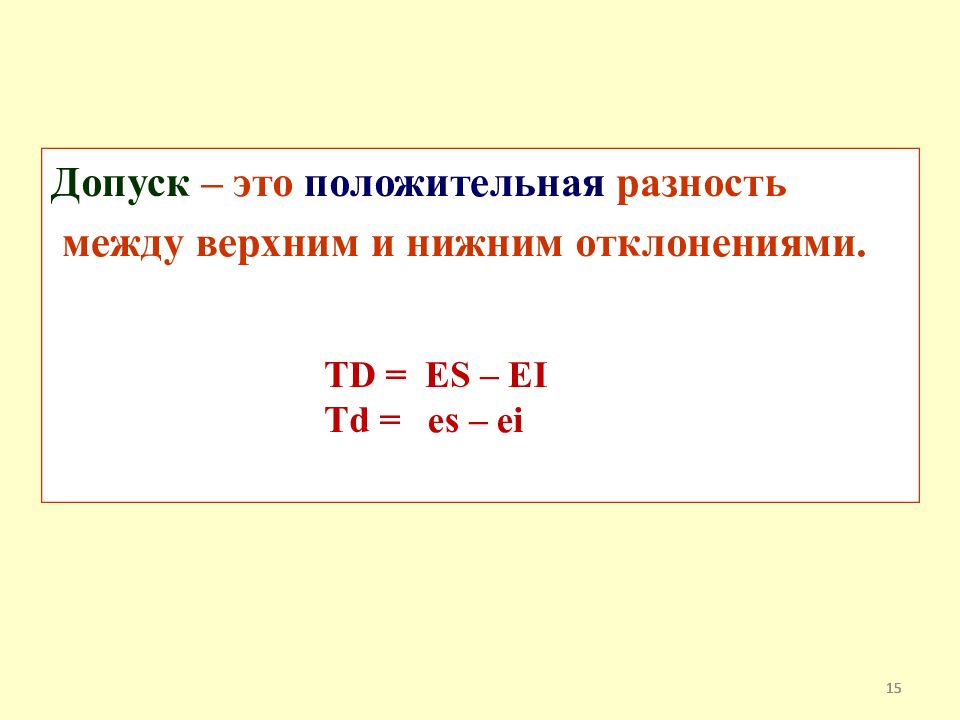

15 Допуск – это положительная разность между верхним и нижним отклонениями. 15 TD = ES – EI Td = es – ei

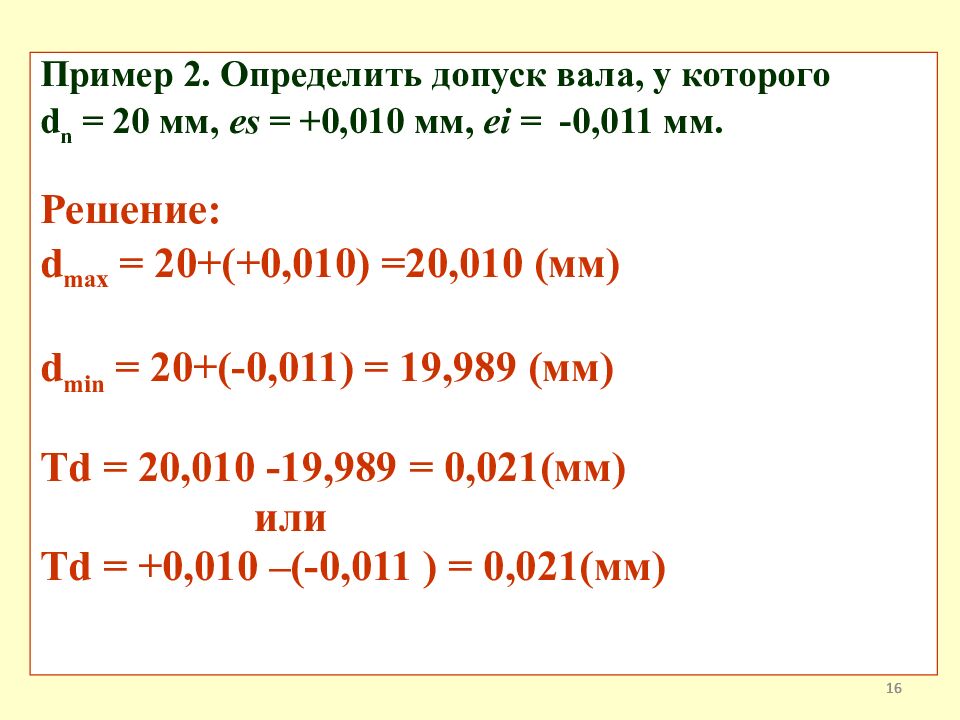

16 Пример 2. Определить допуск вала, у которого d n = 20 мм, es = +0,010 мм, ei = -0,011 мм. Решение: d max = 20+(+0,010) =20,010 (мм) d min = 20+(-0,011) = 19,989 (мм) Td = 20,010 -19,989 = 0,021(мм) или Td = +0,010 –(-0,011 ) = 0,021(мм) 16

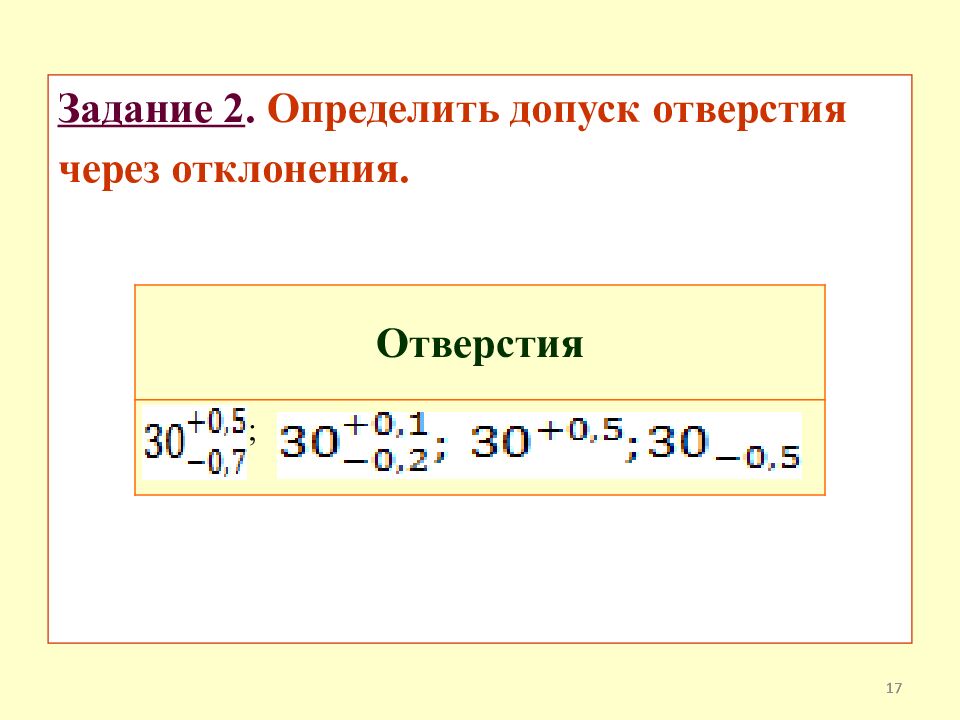

17 Задание 2. Определить допуск отверстия через отклонения. 17 Отверстия ;

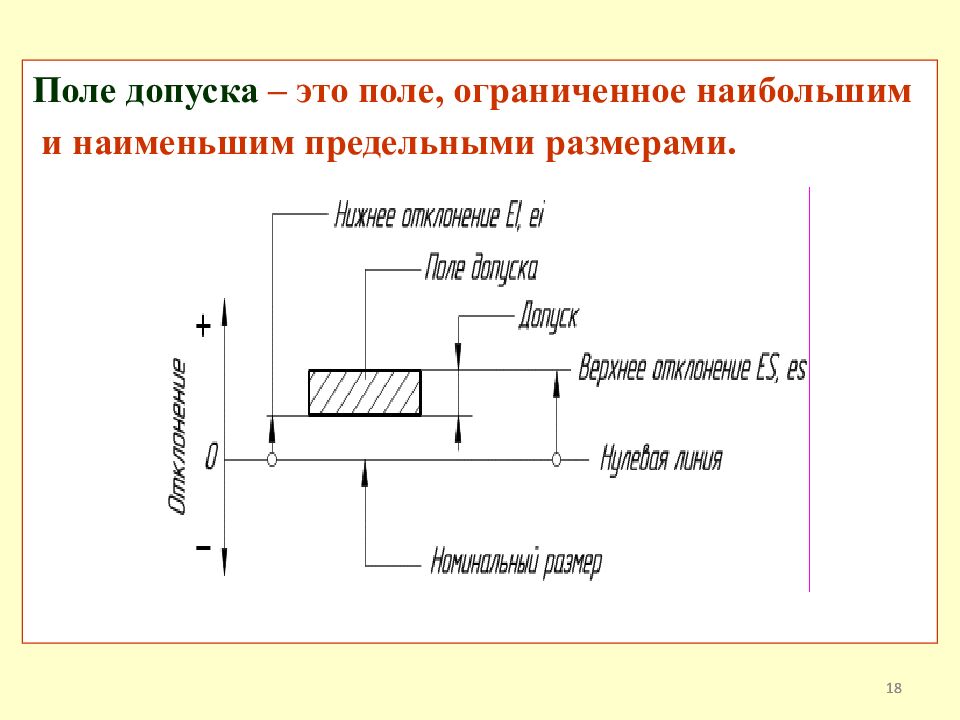

18 Поле допуска – это поле, ограниченное наибольшим и наименьшим предельными размерами. 18

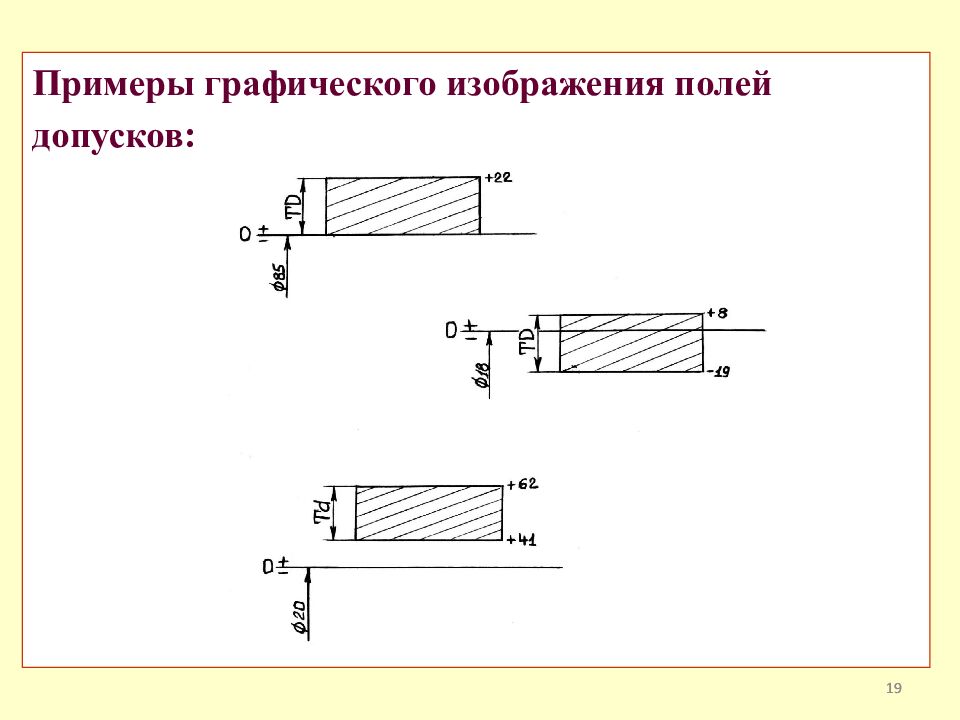

19 Примеры графического изображения полей допусков: 19

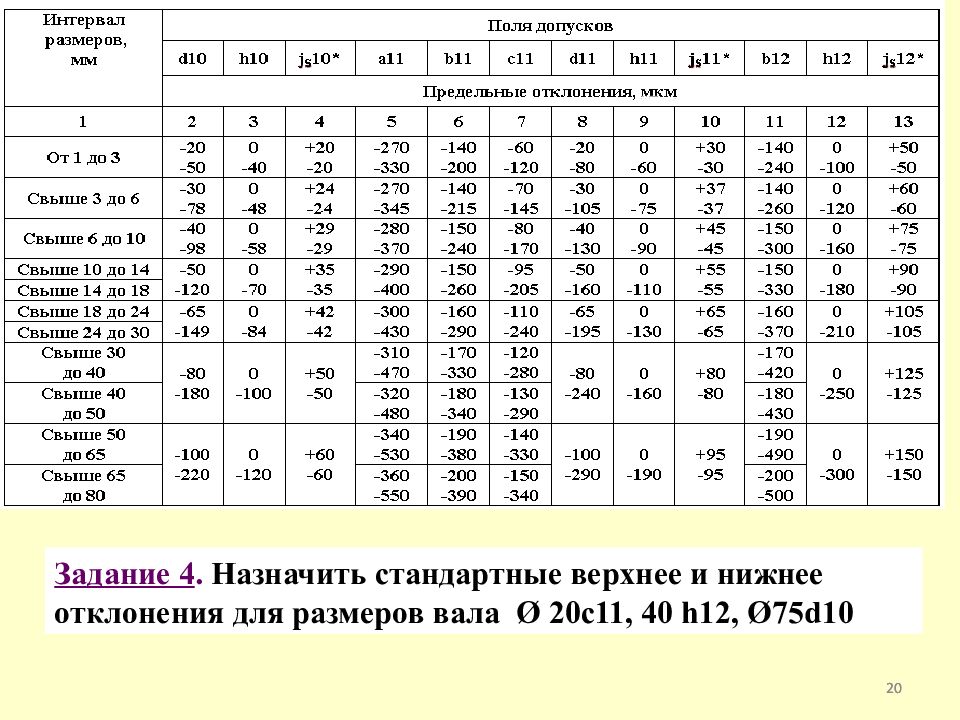

20 20 Задание 4. Назначить стандартные верхнее и нижнее отклонения для размеров вала Ø 20с11, 40 h 12, Ø75 d 10

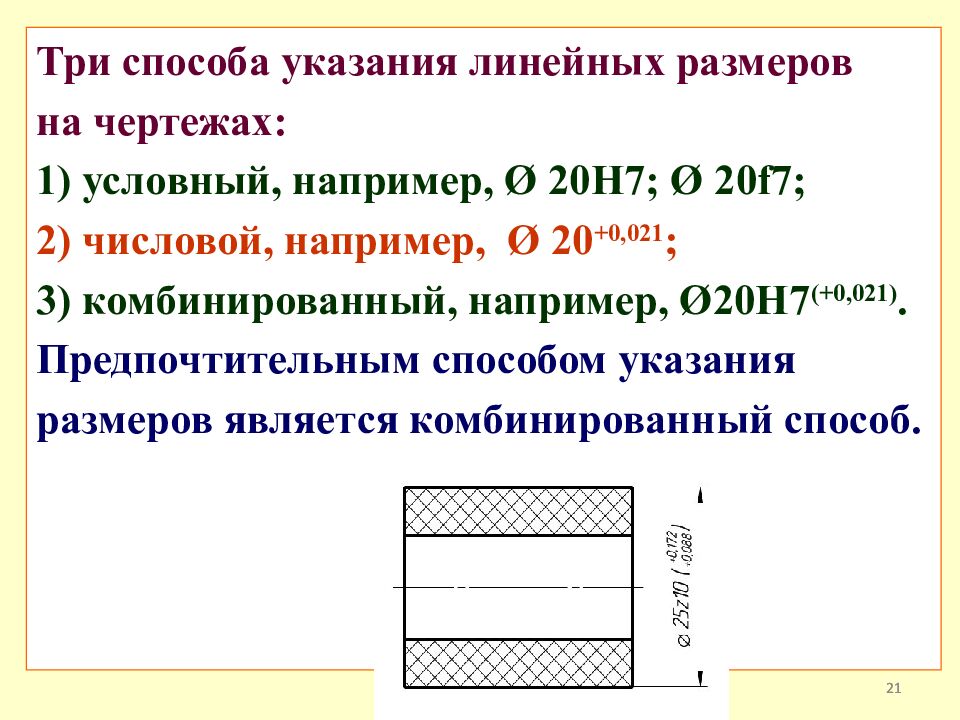

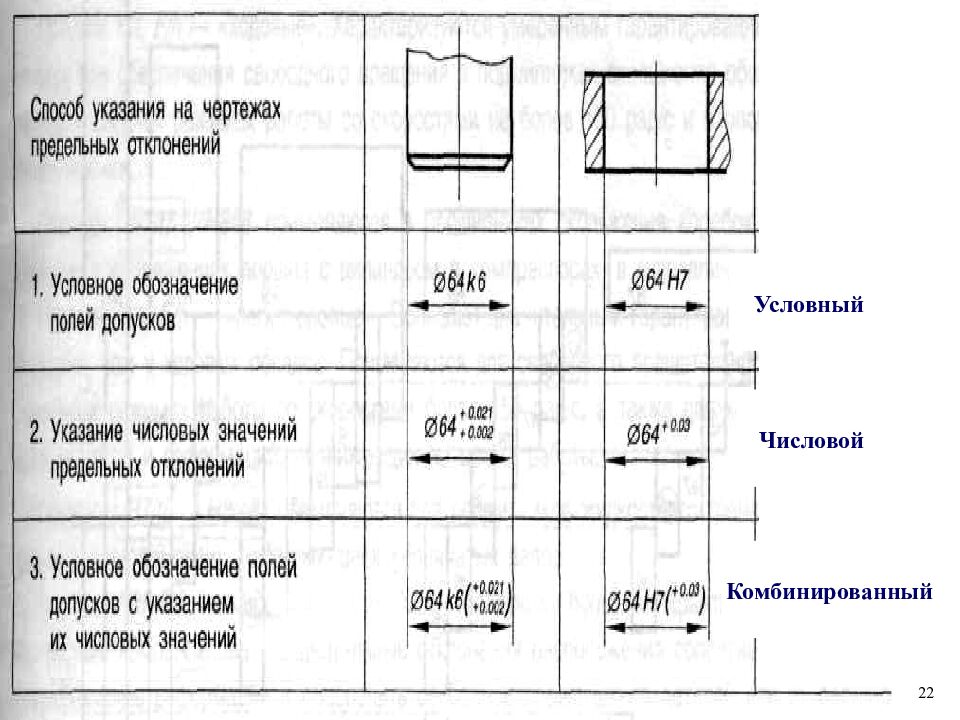

21 Три способа указания линейных размеров на чертежах: 1) условный, например, Ø 20Н7; Ø 20f7; 2) числовой, например, Ø 20 +0,021 ; 3) комбинированный, например, Ø20Н7 (+0,021). Предпочтительным способом указания размеров является комбинированный способ. 21
22 Условный Числовой Комбинированный 22

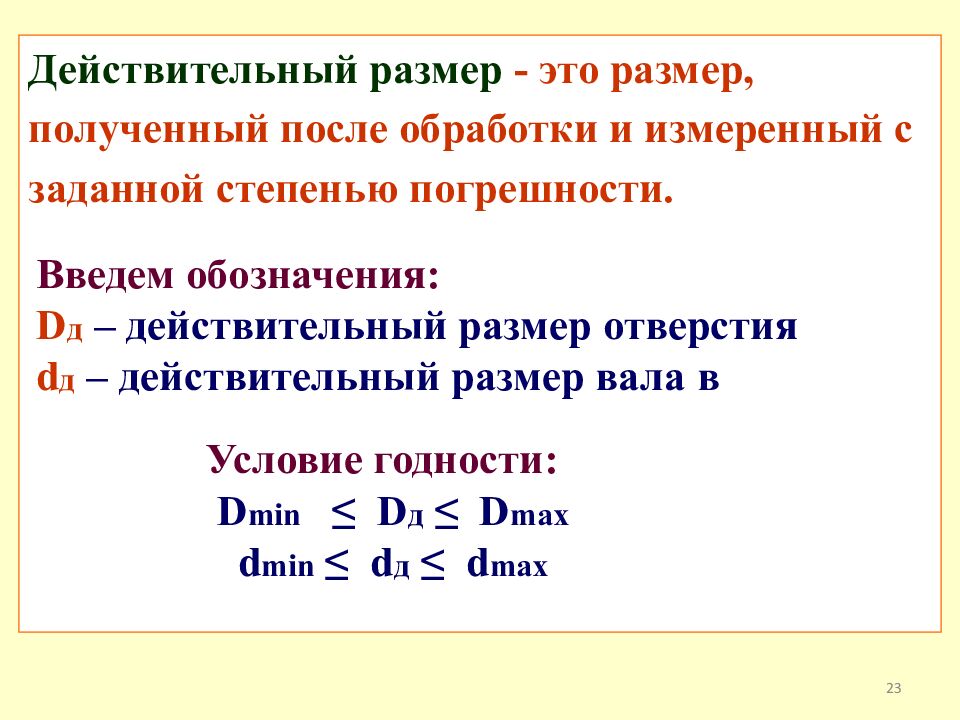

23 Действительный размер - это размер, полученный после обработки и измеренный с заданной степенью погрешности. Введем обозначения: D д – действительный размер отверстия d д – действительный размер вала в Условие годности: D min ≤ D д ≤ D max d min ≤ d д ≤ d max

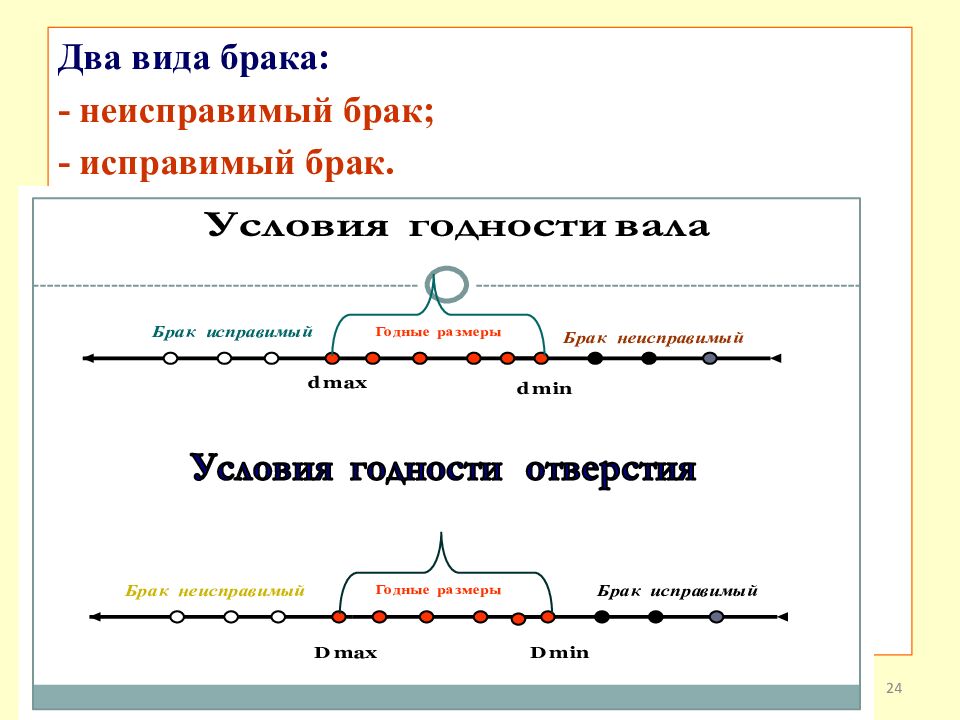

24 Два вида брака: - неисправимый брак; - исправимый брак.

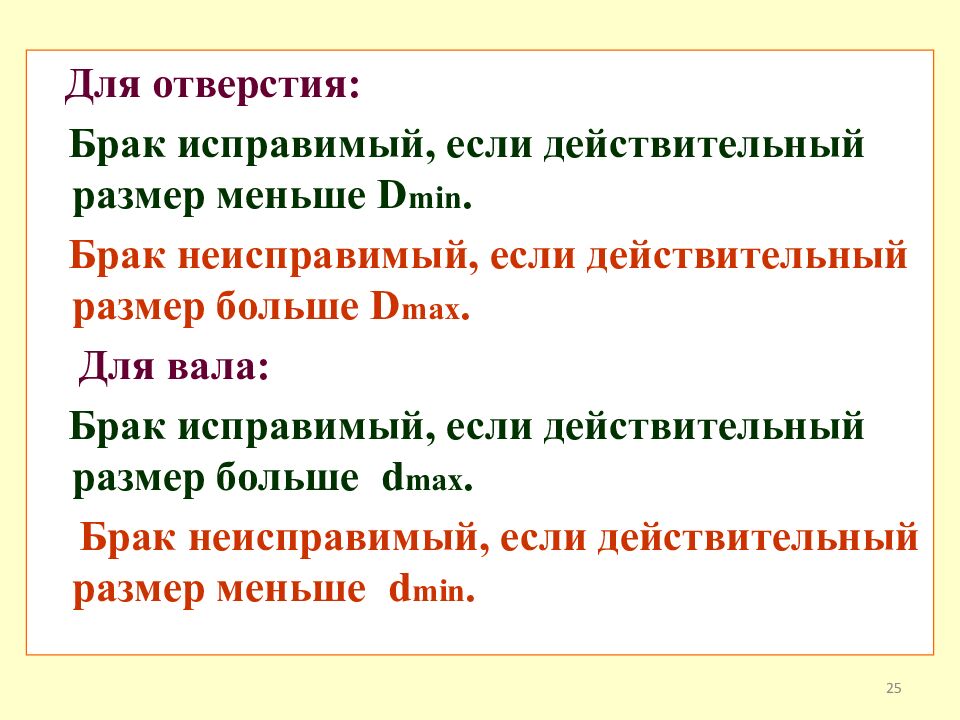

25 Для отверстия: Брак исправимый, если действительный размер меньше D min. Брак неисправимый, если действительный размер больше D max. Для вала: Брак исправимый, если действительный размер больше d max. Брак неисправимый, если действительный размер меньше d min.

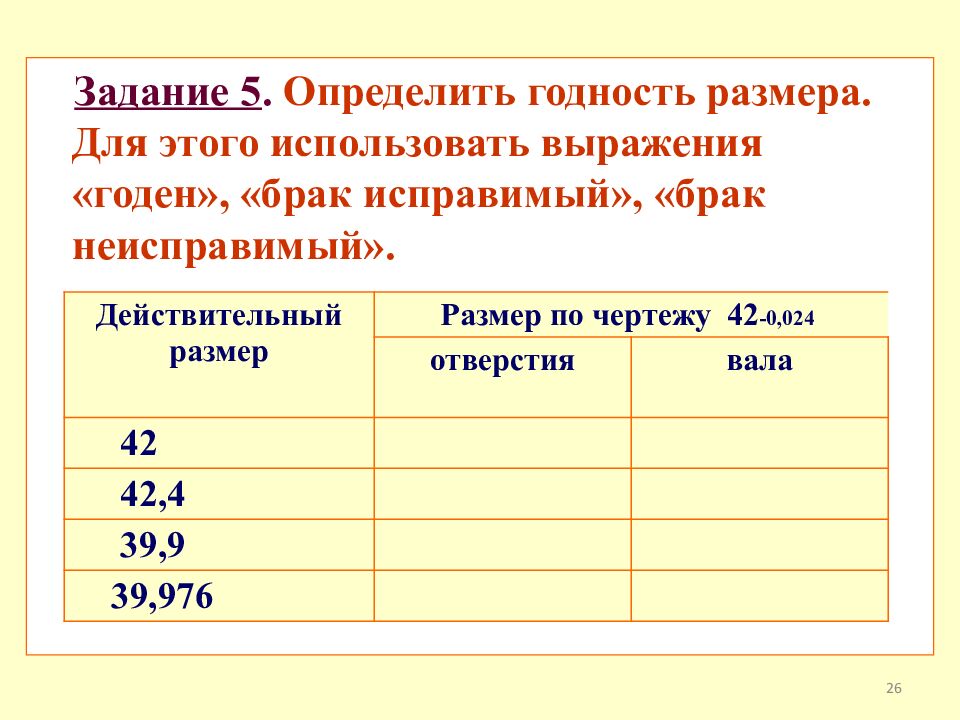

26 Задание 5. Определить годность размера. Для этого использовать выражения «годен», «брак исправимый», «брак неисправимый». Действительный размер Размер по чертежу 42 -0,024 отверстия вала 42 42,4 39,9 39,976

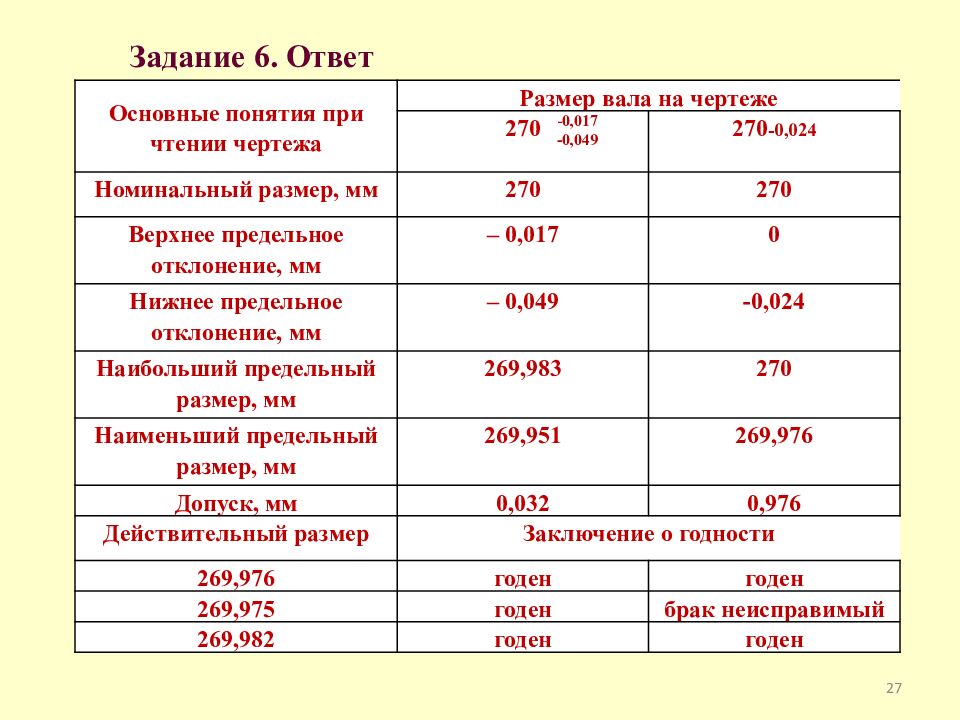

27 Основные понятия при чтении чертежа Размер вала на чертеже 270 270 -0,024 Номинальный размер, мм 270 270 Верхнее предельное отклонение, мм – 0,017 0 Нижнее предельное отклонение, мм – 0,049 -0, 024 Наибольший предельный размер, мм 269,983 270 Наименьший предельный размер, мм 269,951 269,976 Допуск, мм 0,032 0,976 Действительный размер Заключение о годности 269,976 годен годен 269,975 годен брак неисправимый 269,982 годен годен Задание 6. Ответ - 0,017 -0,049

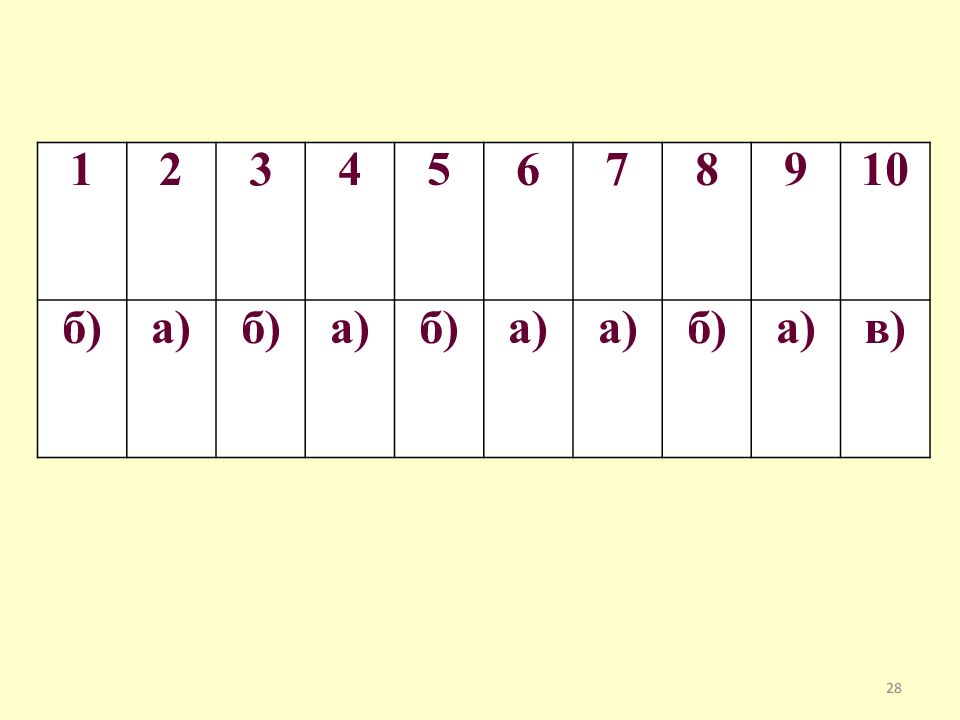

28 1 2 3 4 5 6 7 8 9 10 б) а) б) а) б) а) а) б) а) в)
