Инструкция по установке ремкомплекта креплений форсунки омывателя фар TOYOTA Land Cruiser Prado 150 2020- н. в (левая сторона показана, правая - симметрично)
1. Сровнять плоским надфилем края слома ушка ( изображение форсунки приведено для примера ) 2. Сточить часть корпуса как показано пунктиром на рисунке ниже для установки ремонтного уха, ориентируясь по высоте ножки так, чтобы когда ножка упрется в корпус не было зазора сверху Ножка уперлась Без зазора Ремонт «Жесткого» ушка

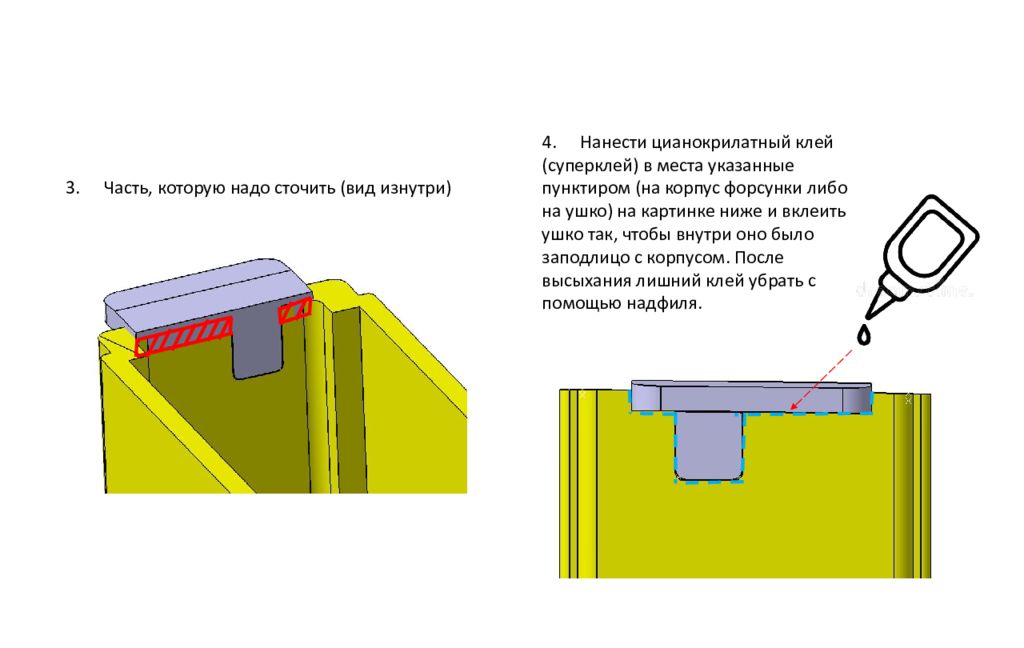

3. Часть, которую надо сточить (вид изнутри) 4. Нанести цианокрилатный клей (суперклей) в места указанные пунктиром ( на корпус форсунки либо на ушко) на картинке ниже и вклеить ушко так, чтобы внутри оно было заподлицо с корпусом. После высыхания лишний клей убрать с помощью надфиля.

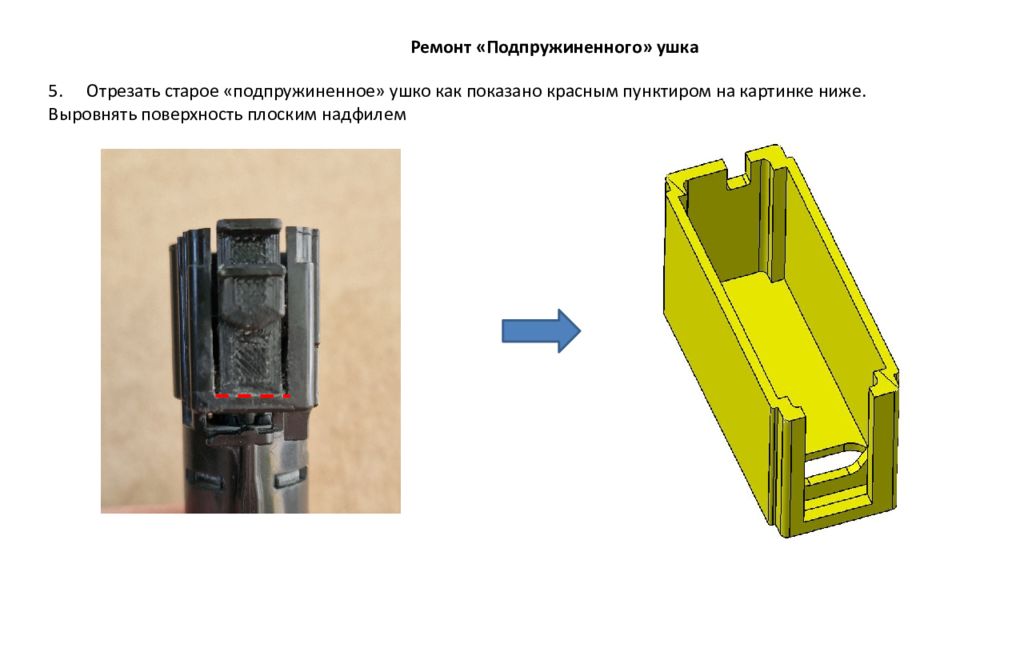

5. Отрезать старое «подпружиненное» ушко как показано красным пунктиром на картинке ниже. Выровнять поверхность плоским надфилем Ремонт «Подпружиненного» ушка

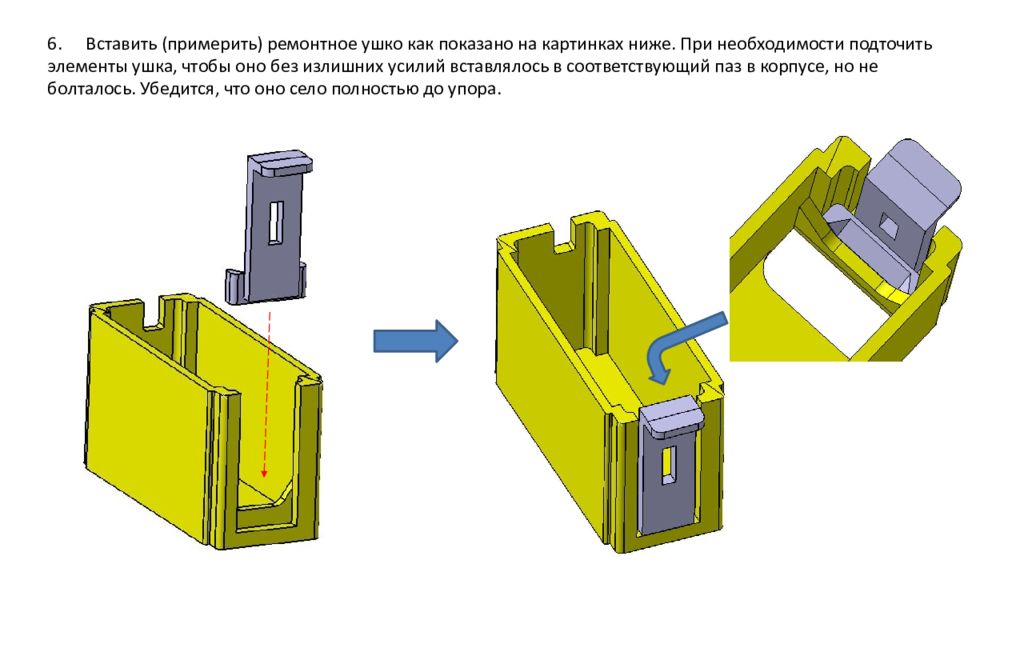

6. Вставить ( примерить) ремонтное ушко как показано на картинках ниже. При необходимости подточить элементы ушка, чтобы оно без излишних усилий вставлялось в соответствующи й паз в корпусе, но не болталось. Убедится, что оно село полностью до упора.

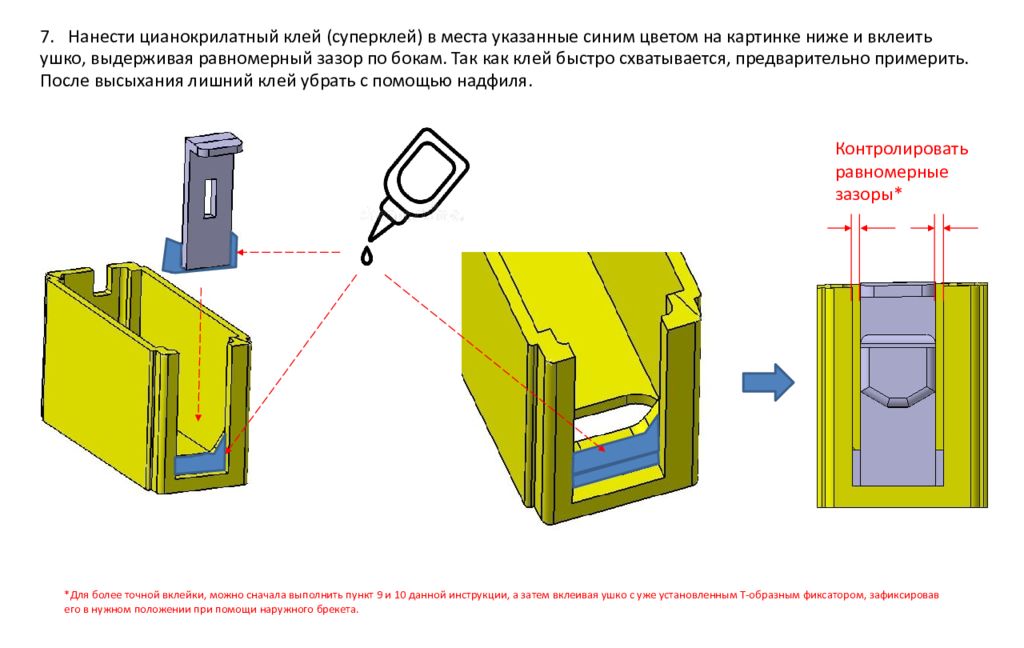

7. Нанести цианокрилатный клей (суперклей) в места указанные синим цветом на картинке ниже и вклеить ушко, выдерживая равномерный зазор по бокам. Так как клей быстро схватывается, предварительно примерить. После высыхания лишний клей убрать с помощью надфиля. *Для более точной вклейки, можно сначала выполнить пункт 9 и 10 данной инструкции, а затем вклеивая ушко с уже установленным Т-образным фиксатором, зафиксировав его в нужном положении при помощи наружного брекета. Контролировать равномерные зазоры*

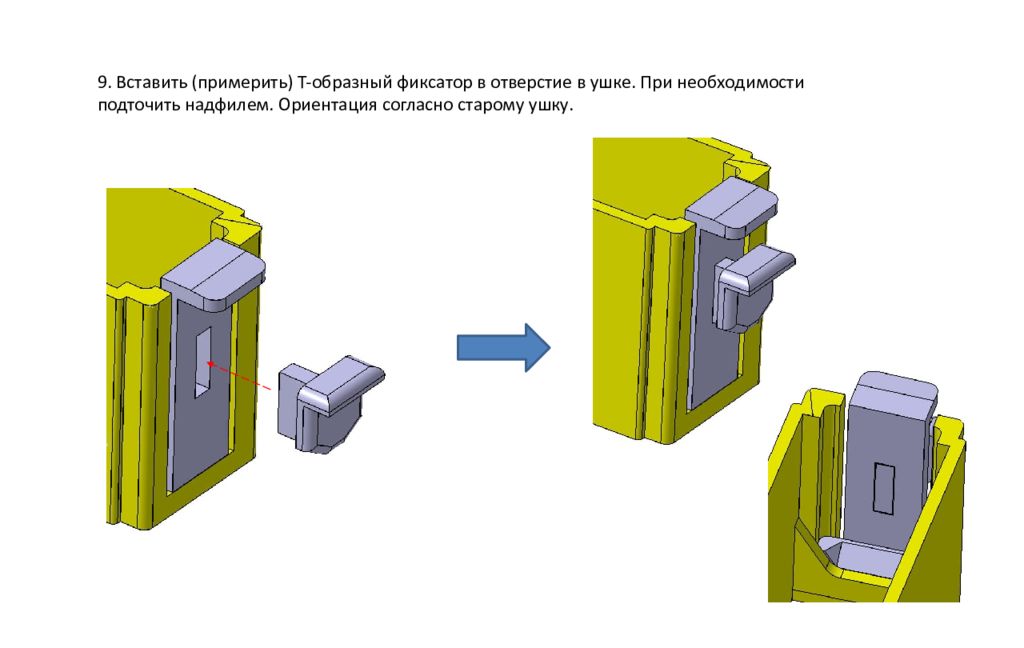

9. Вставить ( примерить) Т-образный фиксатор в отверстие в ушке. При необходимости подточить надфилем. Ориентация согласно старому ушку.

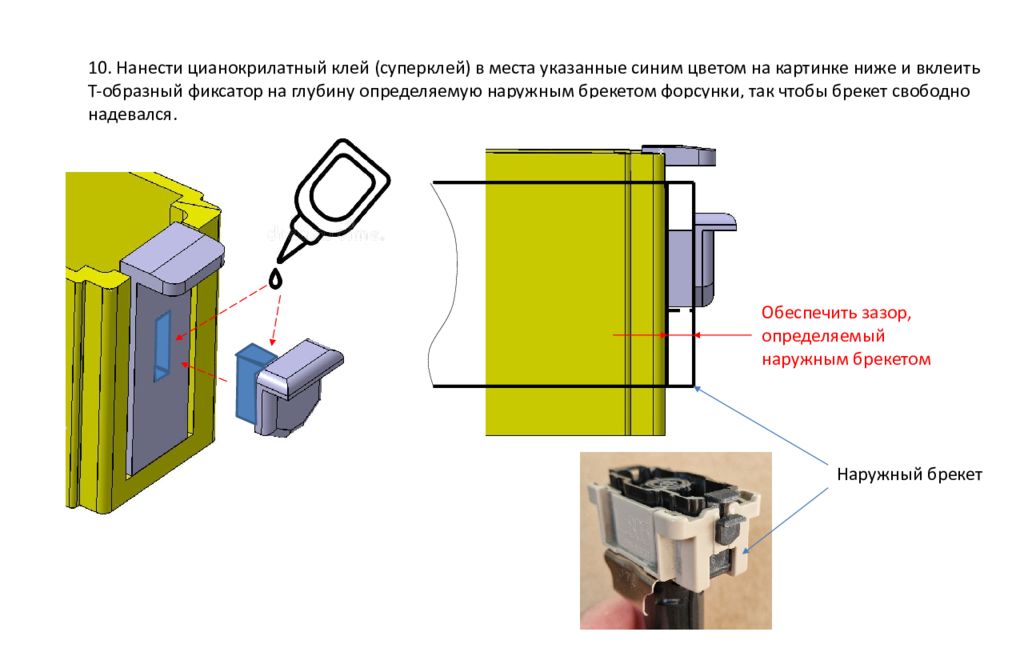

10. Нанести цианокрилатный клей (суперклей) в места указанные синим цветом на картинке ниже и в клеить Т-образный фиксатор на глубину определяемую наружным брекетом форсунки, так чтобы брекет свободно надевался. Наружный брекет Обеспечить зазор, определяемый наружным брекетом
