Иваново 2015 Студент : Шишулин Олег Юрьевич Руководитель : Фролова Ольга Васильевна Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Ивановский государственный энергетический университет имени В.И. Ленина»

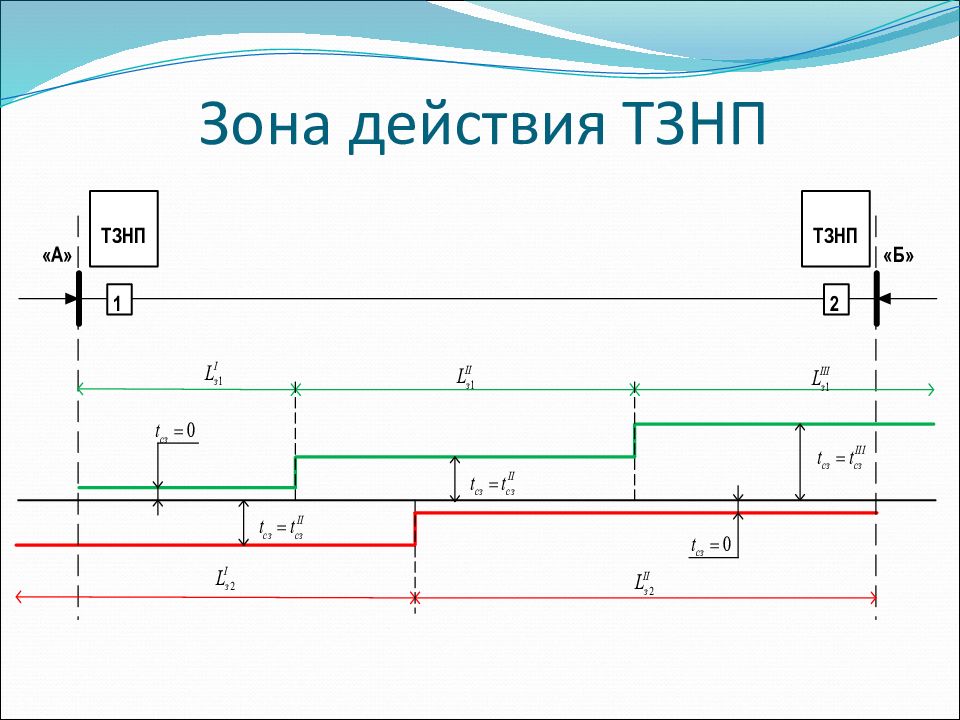

В настоящее время на ВЛ 110-220кВ в основном применяется взаимное телеускорение (ТУ) ступеней резервных защит, вместо него предлагается производить телеотключение (ТО) противоположного конца ВЛ от выходных реле КСЗ (ДЗЛ+КСЗ или ДФЗ+ КСЗ), воздействуя непосредственно на ЭО выключателя без контроля команды ТО защитами. В основе действия ТУ лежит ускорение ступеней защит от междуфазных КЗ и от КЗ на землю, охватывающих всю линию, до t =0 c, при срабатывании аналогичных защит на противоположном конце ЛЭП.

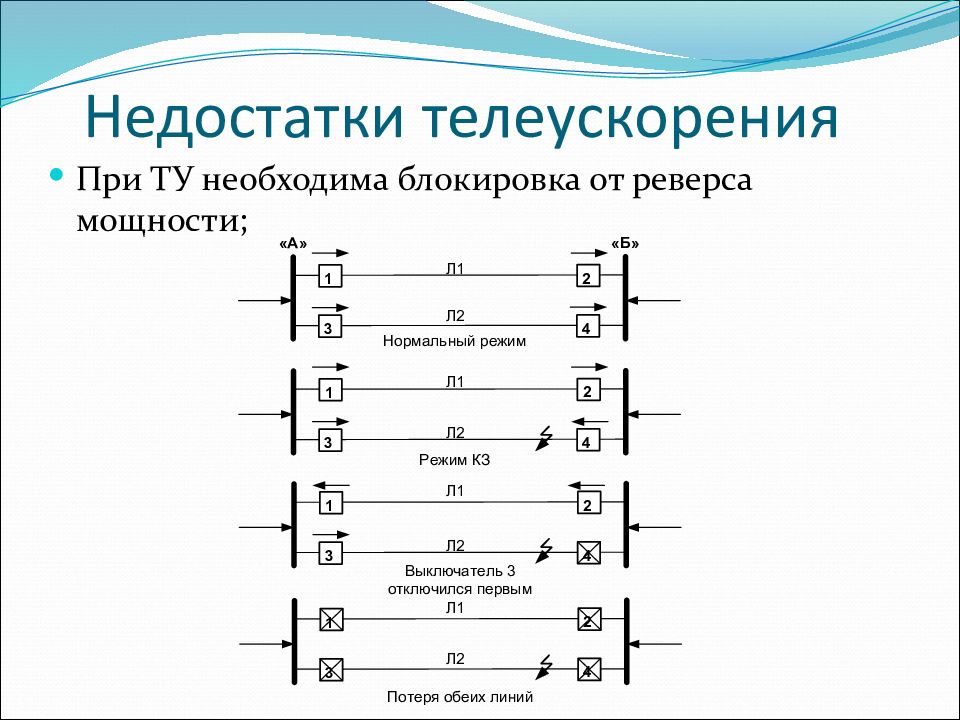

При ТУ необходима блокировка от реверса мощности;
при переходе КЗ с одной линии на другую(для параллельных ЛЭП) взаимное ТУ может отказать из - за блокировки от реверса мощности; ТУ не сработает при полном отказе защит с одной из сторон защищаемой линии; необходимость объединять ТУ ДЗ и ТУ ТЗНП при работе по ВЧ каналу.
Отключение выключателя на противоположном конце защищаемой линии при полном отказе защит; Телеотключение опережает защиты, которые должны срабатывать по условию дальнего резервирования; Защищаемая же линия имеет три или более защиты. Это позволяет сохранить минимальное время отключения КЗ при выводе в техобслуживание или отказе основных защит; Возможность сократить время АПВ (до 1с).
Схема формирования команды запрета АПВ

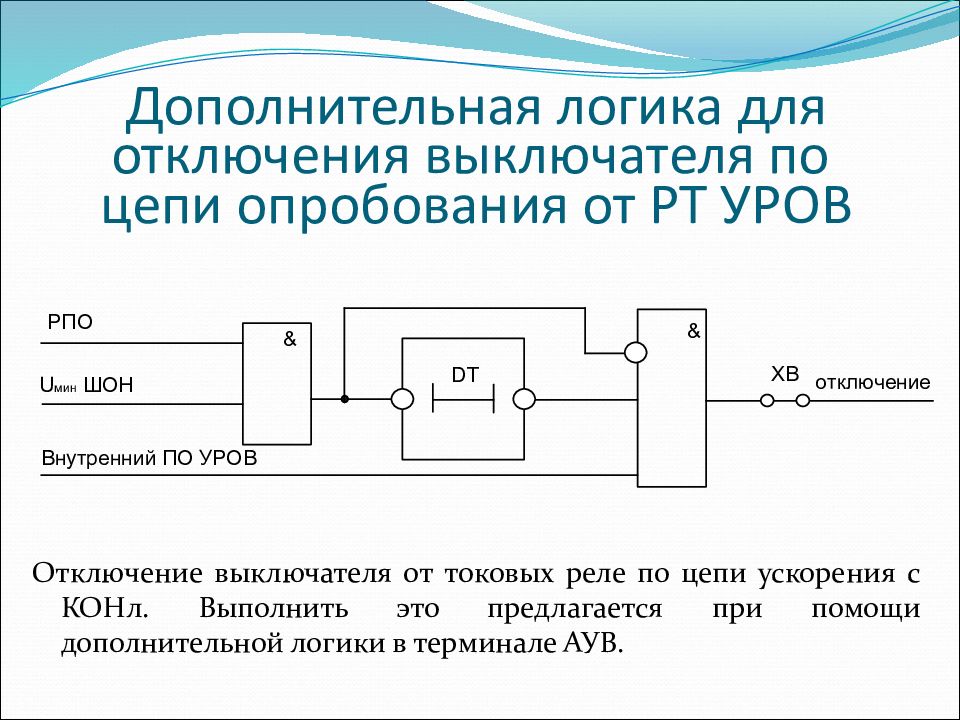

Отключение выключателя от токовых реле по цепи ускорения с КОНл. Выполнить это предлагается при помощи дополнительной логики в терминале АУВ.
Сохранение быстродействия ликвидации КЗ при отказе или выводе в ремонт основных защит; Сокращение времени дальнего резервирования; Сокращение времени АПВ; Упрощение логики отключения.
