Выключатель – это коммутационный аппарат, предназначенный для включения и отключения тока. Выключатель является основным аппаратом в электрических установках, он служит для отключения и включения в цепи в любых режимах: Длительная нагрузка; Перегрузка; Короткое замыкание; Холостой ход; Несинхронная работа. Основными конструктивными частями выключателей являются: Контактная система с дугогасительным устройством; Токоведущие части; Корпус Изоляционная конструкция; Приводной механизм.

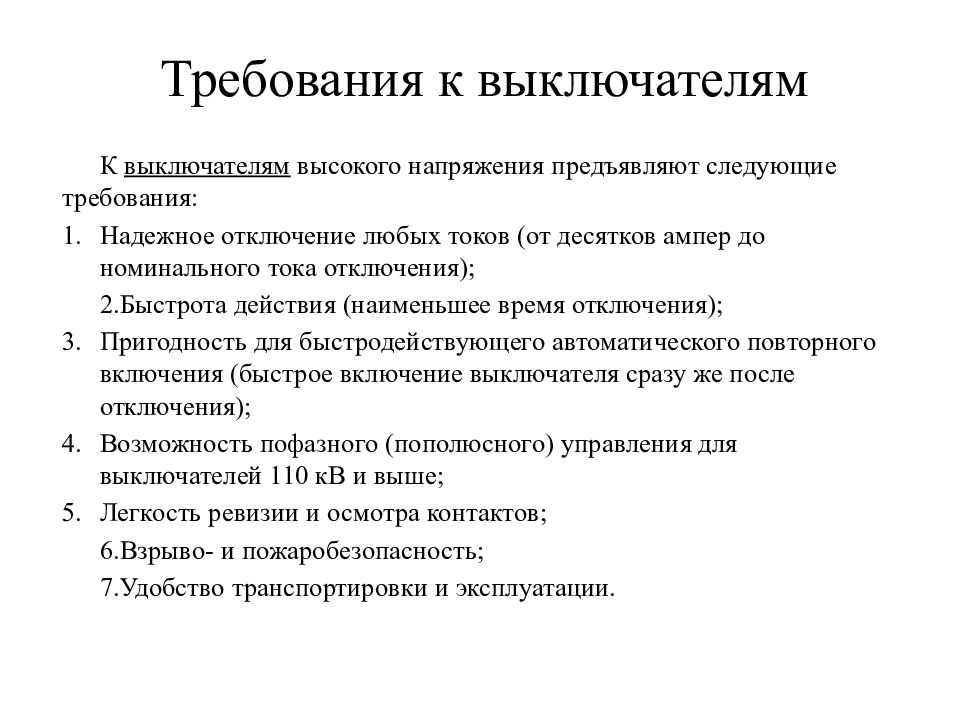

К выключателям высокого напряжения предъявляют следующие требования: Надежное отключение любых токов (от десятков ампер до номинального тока отключения); Быстрота действия (наименьшее время отключения); Пригодность для быстродействующего автоматического повторного включения (быстрое включение выключателя сразу же после отключения); Возможность пофазного ( пополюсного ) управления для выключателей 110 кВ и выше; Легкость ревизии и осмотра контактов; Взрыво - и пожаробезопасность ; Удобство транспортировки и эксплуатации.

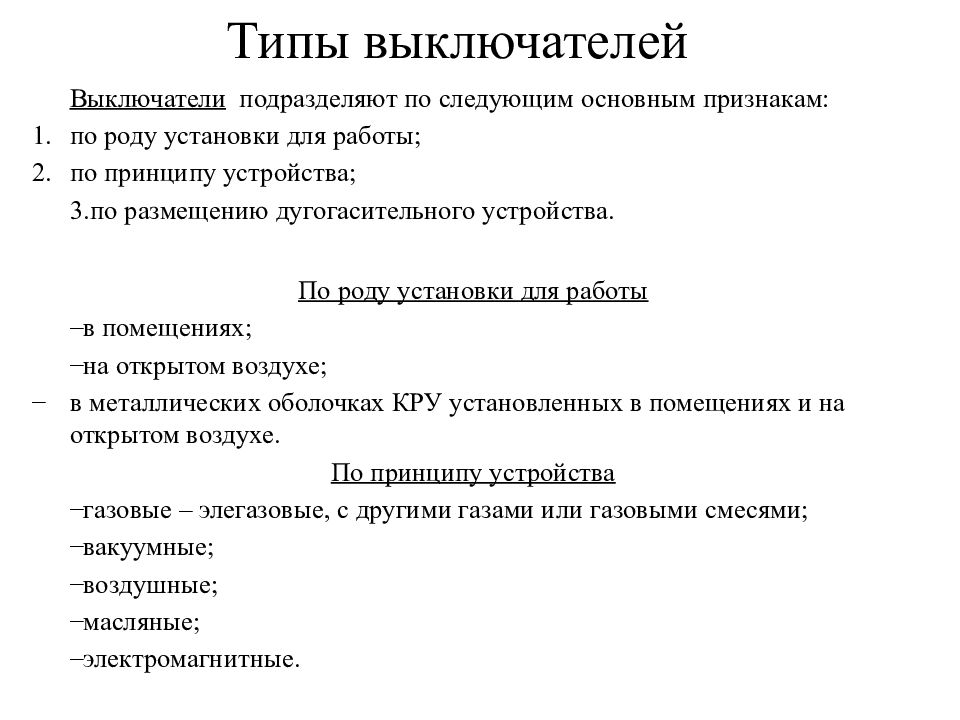

Выключатели подразделяют по следующим основным признакам: по роду установки для работы; по принципу устройства; по размещению дугогасительного устройства. По роду установки для работы в помещениях; на открытом воздухе; в металлических оболочках КРУ установленных в помещениях и на открытом воздухе. По принципу устройства газовые – элегазовые, с другими газами или газовыми смесями; вакуумные; воздушные; масляные; электромагнитные. Типы выключателей

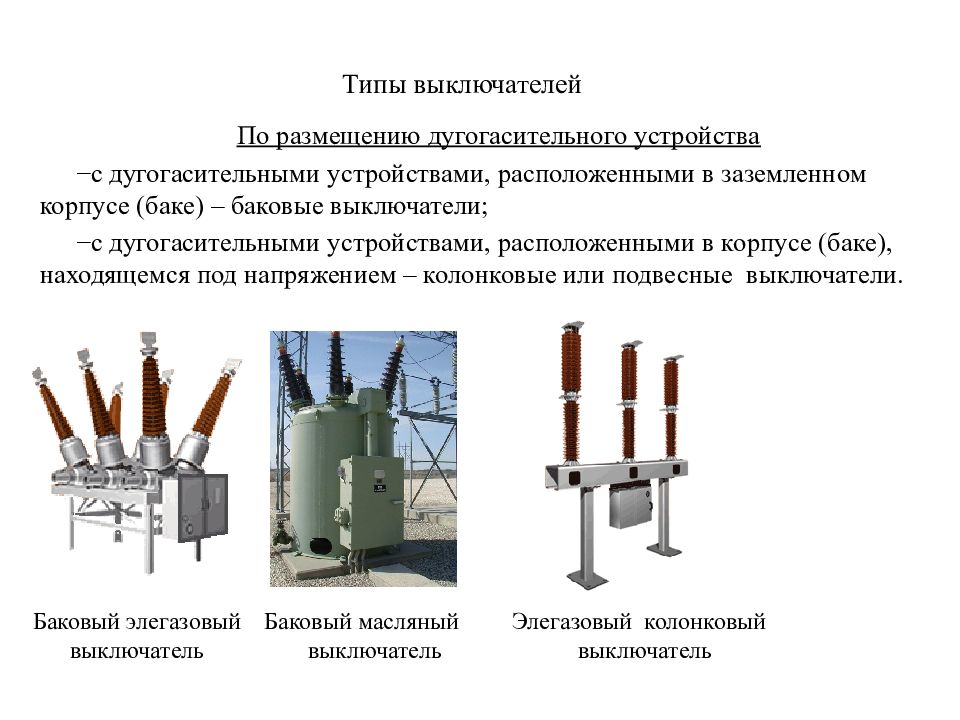

По размещению дугогасительного устройства с дугогасительными устройствами, расположенными в заземленном корпусе (баке) – баковые выключатели; с дугогасительными устройствами, расположенными в корпусе (баке), находящемся под напряжением – колонковые или подвесные выключатели. Баковый элегазовый выключатель Баковый масляный выключатель Элегазовый колонковый выключатель

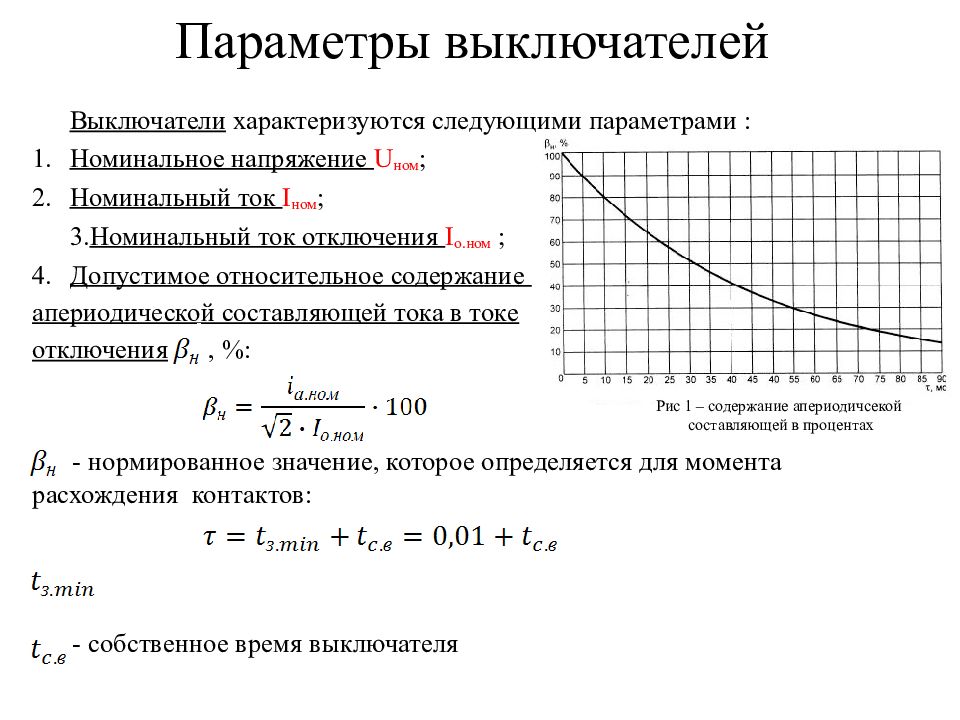

Выключатели характеризуются следующими параметрами : Номинальное напряжение U ном ; Номинальный ток I ном ; Номинальный ток отключения I о.ном ; Допустимое относительное содержание апериодической составляющей тока в токе отключения, %: - нормированное значение, которое определяется для момента расхождения контактов: - собственное время выключателя Параметры выключателей Рис 1 – содержание апериодичсекой составляющей в процентах

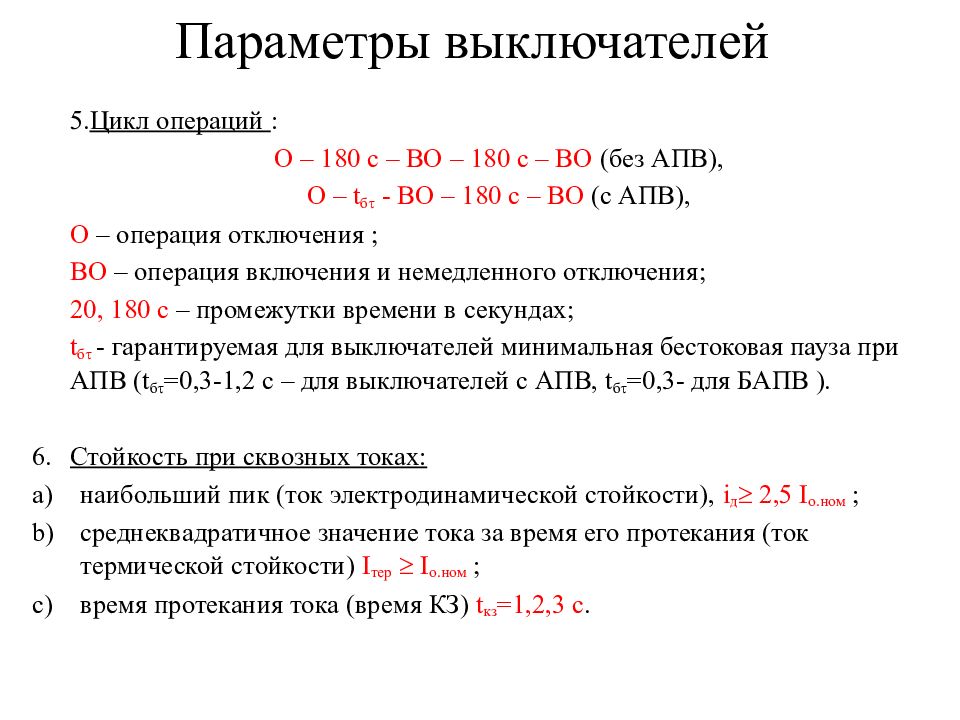

Цикл операций : О – 180 с – ВО – 180 с – ВО (без АПВ), О – t б - ВО – 180 с – ВО (с АПВ), О – операция отключения ; ВО – операция включения и немедленного отключения; 20, 180 с – промежутки времени в секундах; t б - гарантируемая для выключателей минимальная бестоковая пауза при АПВ ( t б =0,3-1,2 с – для выключателей с АПВ, t б =0,3- для БАПВ ). Стойкость при сквозных токах: наибольший пик (ток электродинамической стойкости), i д 2,5 I о.ном ; среднеквадратичное значение тока за время его протекания (ток термической стойкости) I тер I о.ном ; время протекания тока (время КЗ) t кз =1,2,3 с. Параметры выключателей
Номинальный ток включения I вкл.ном I откл.ном, I вкл.ном 1,8 √2 I откл.ном Собственное время отключения, t c.в - интервал времени от момента подачи команды на отключение до момента прекращения соприкосновения дугогасительных контактов. Время отключения, t отк.в - интервал времени от момента подачи команды на отключение до момента погасания дуги во всех полюсах. Время отключения, t вкл.в - интервал времени от момента подачи команды на включение до возникновения тока в цепи. Параметры восстанавливающегося напряжения – в соответствии с нормированными характеристиками собственного переходного восстанавливающегося напряжения (ПВН). В ГОСТ Р 52565-2006 приведены также другие требования к конструкции выключателей и методы их испытания. Параметры выключателей
Окружающая среда. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа II)

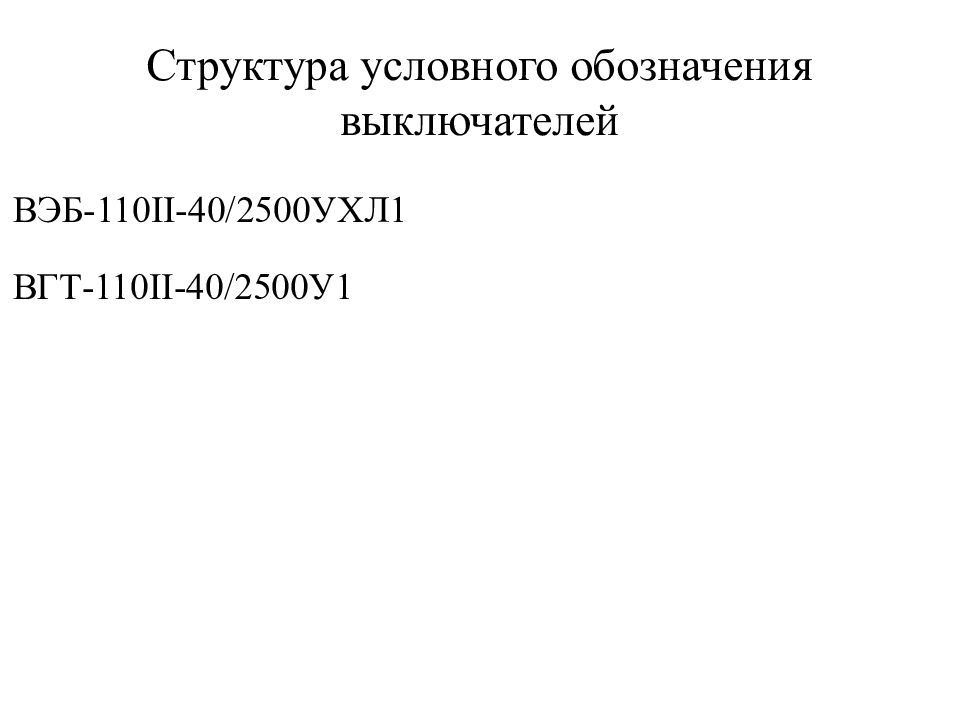

ВЭБ-110 II-40/2500 УХЛ1 ВГТ-110 II-40/2500 У1

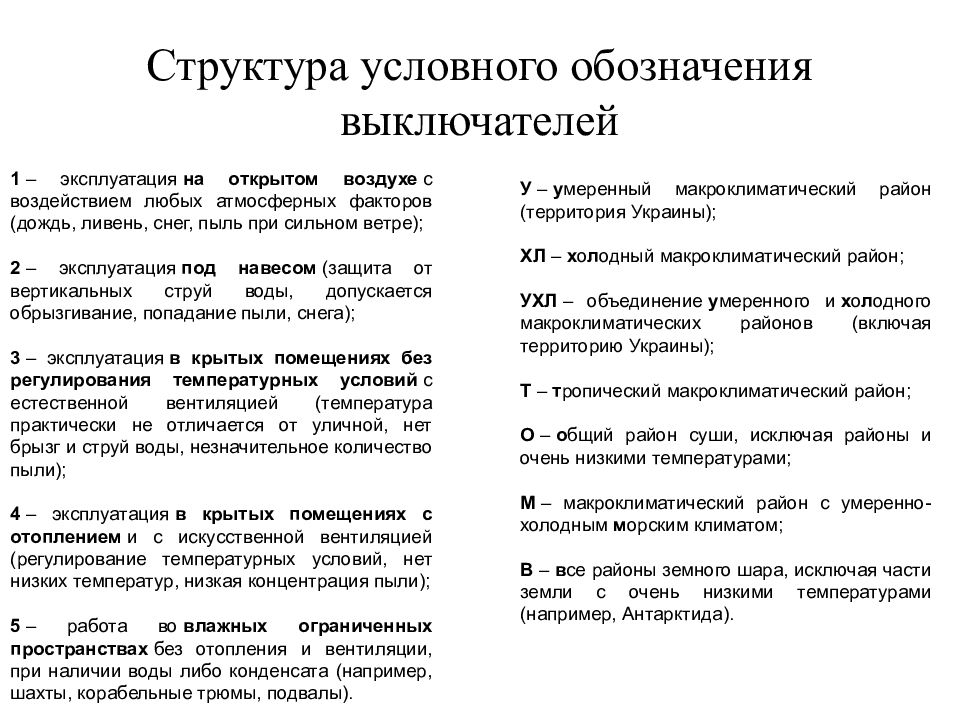

У – у меренный макроклиматический район (территория Украины); ХЛ – х о л одный макроклиматический район; УХЛ – объединение у меренного и х о л одного макроклиматических районов (включая территорию Украины); Т – т ропический макроклиматический район; О – о бщий район суши, исключая районы и очень низкими температурами; М – макроклиматический район с умеренно-холодным м орским климатом; В – в се районы земного шара, исключая части земли с очень низкими температурами (например, Антарктида). 1 – эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре); 2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега); 3 – эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли); 4 – эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли); 5 – работа во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).

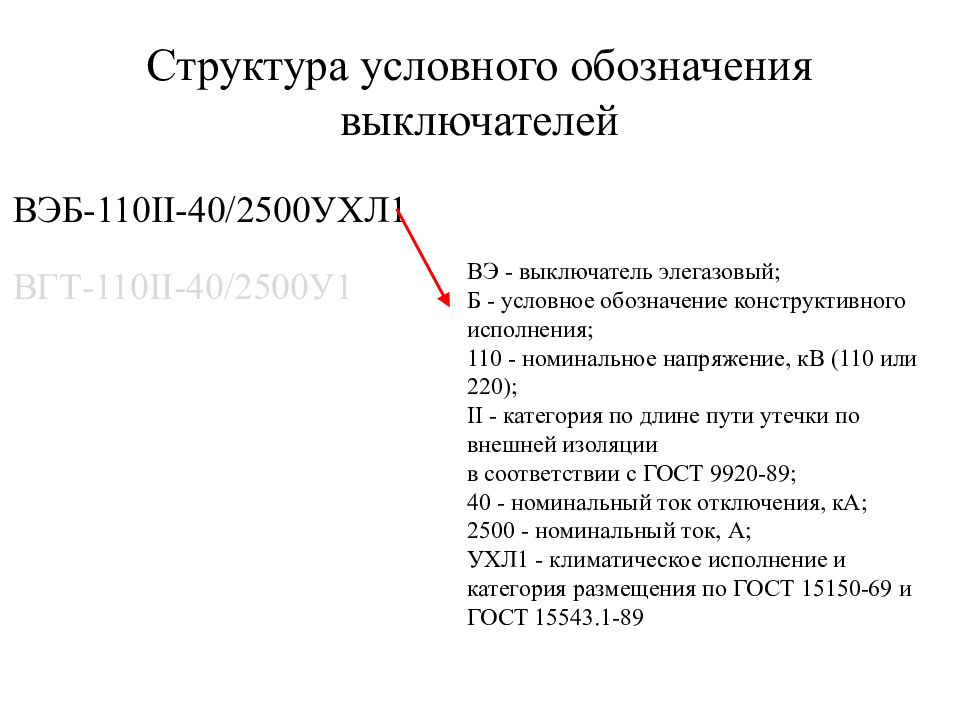

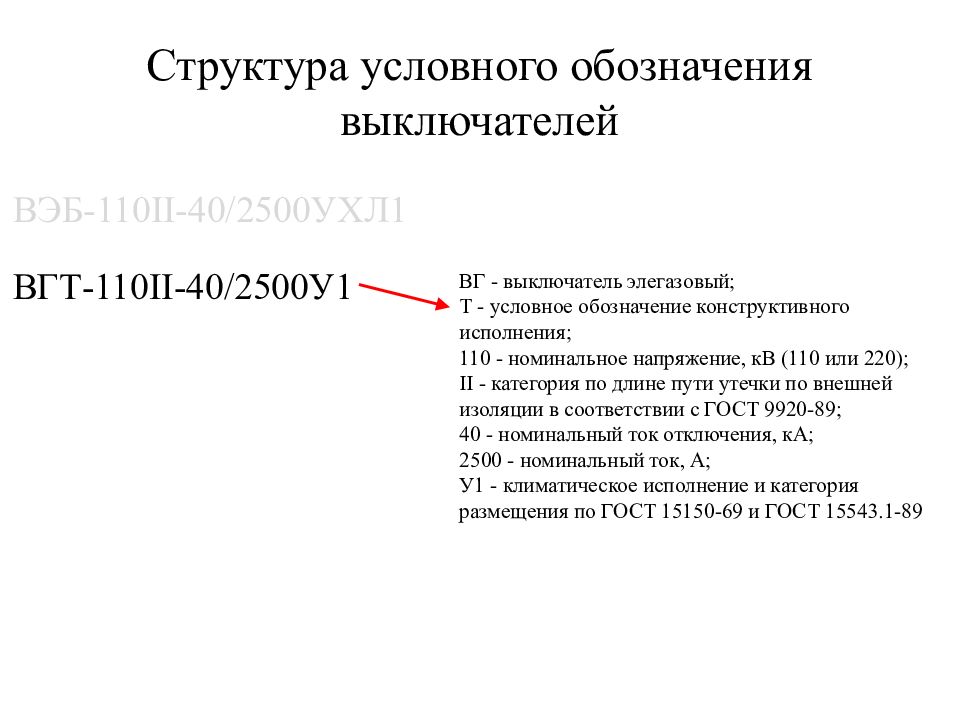

ВЭБ-110 II-40/2500 УХЛ1 ВГТ-110 II-40/2500 У1 ВЭ - выключатель элегазовый ; Б - условное обозначение конструктивного исполнения; 110 - номинальное напряжение, кВ (110 или 220); II - категория по длине пути утечки по внешней изоляции в соответствии с ГОСТ 9920-89; 40 - номинальный ток отключения, кА; 2500 - номинальный ток, А; УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89
ВЭБ-110 II-40/2500 УХЛ1 ВГТ-110 II-40/2500 У1 ВГ - выключатель элегазовый ; Т - условное обозначение конструктивного исполнения; 110 - номинальное напряжение, кВ (110 или 220); II - категория по длине пути утечки по внешней изоляции в соответствии с ГОСТ 9920-89; 40 - номинальный ток отключения, кА; 2500 - номинальный ток, А; У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89
ВГТ ВГП ВГГ ВГК ВБ ВГБУ ВЭБ ВЭКТ ?
Элегазовые выключатели
Гексафторид серы ( SF 6) или элегаз является отличным газообразным диэлектриком для высоковольтных устройств. Преимущества элегазового оборудования : Уменьшение размера; Уменьшение веса; Надежность эксплуатации; Упрощенная конструкция; Простота установки; Простота обслуживания. Недостатки элегазового оборудования: Необходимость специальных устройств для наполнения, перекачки и очистки элегаза ; Относительно высокая стоимость газа.

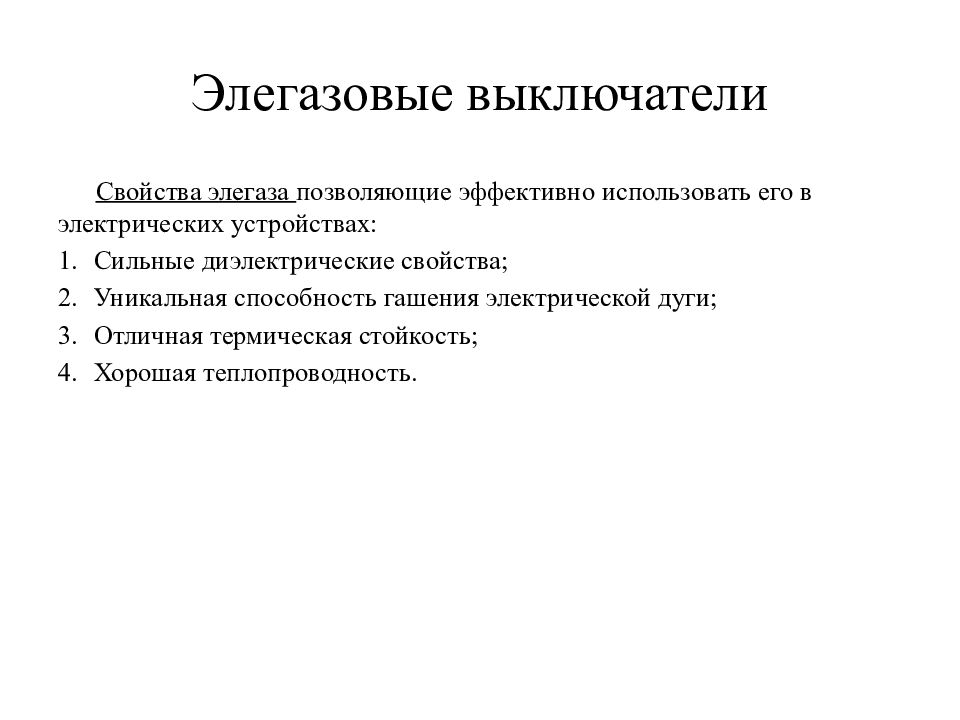

Свойства элегаза позволяющие эффективно использовать его в электрических устройствах: Сильные диэлектрические свойства; Уникальная способность гашения электрической дуги; Отличная термическая стойкость; Хорошая теплопроводность.

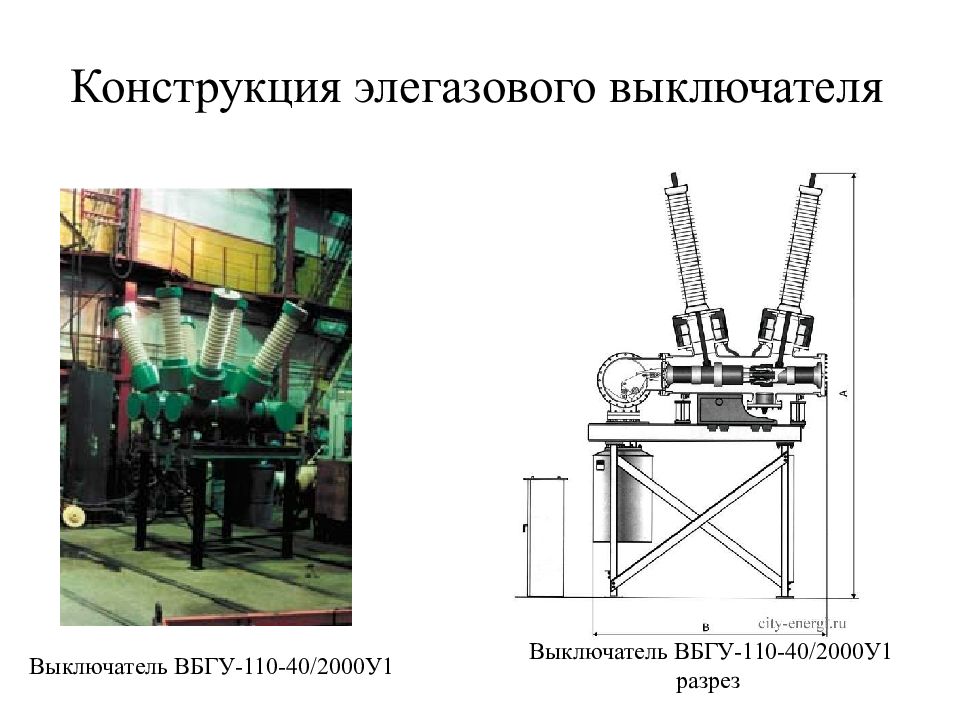

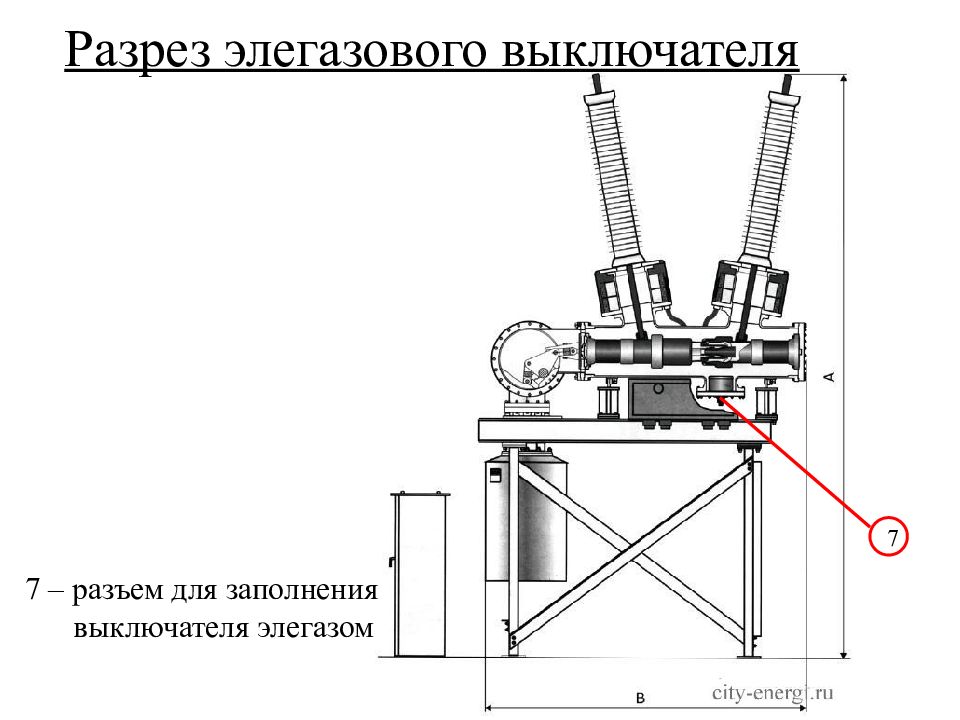

Выключатель ВБГУ-110-40/2000У1 Выключатель ВБГУ-110-40/2000У1 разрез
1 - ввод 1

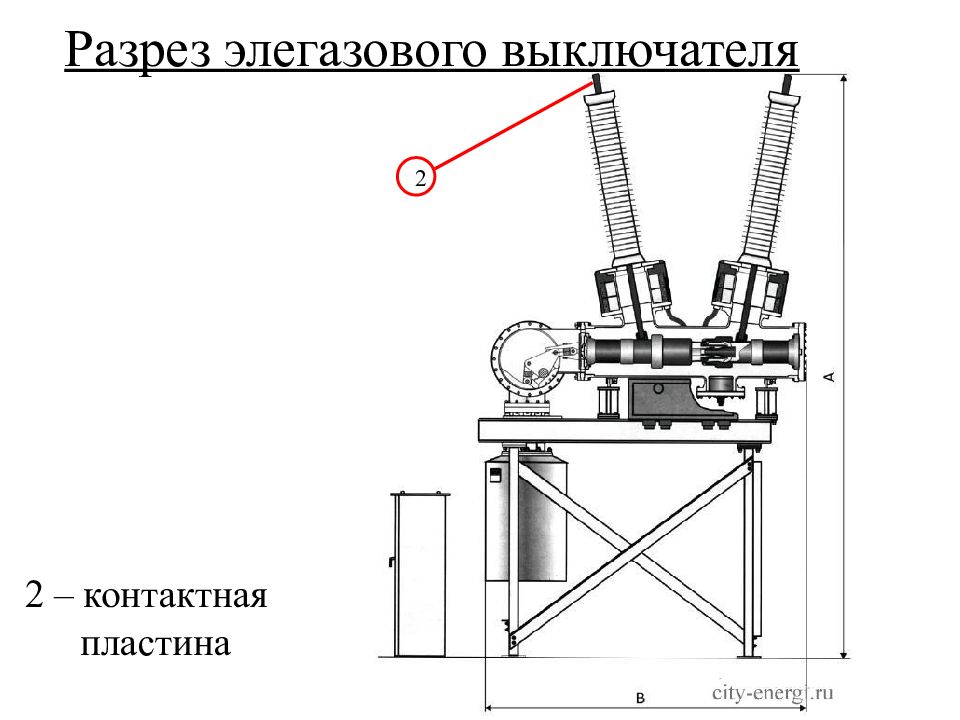

2 – контактная пластина 2

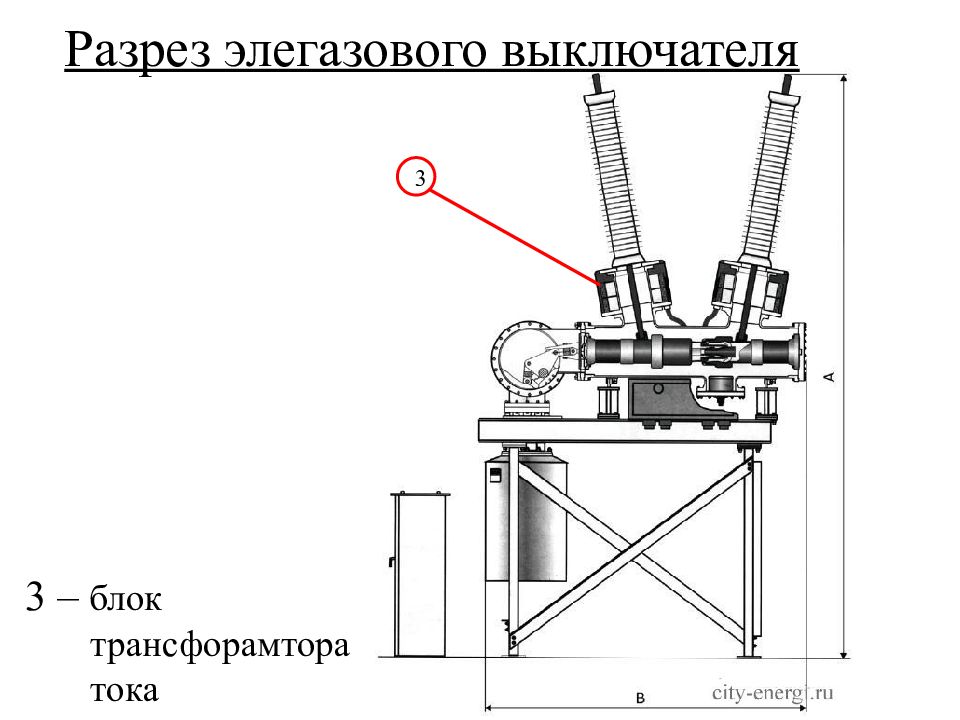

3 – блок трансфорамтора тока 3

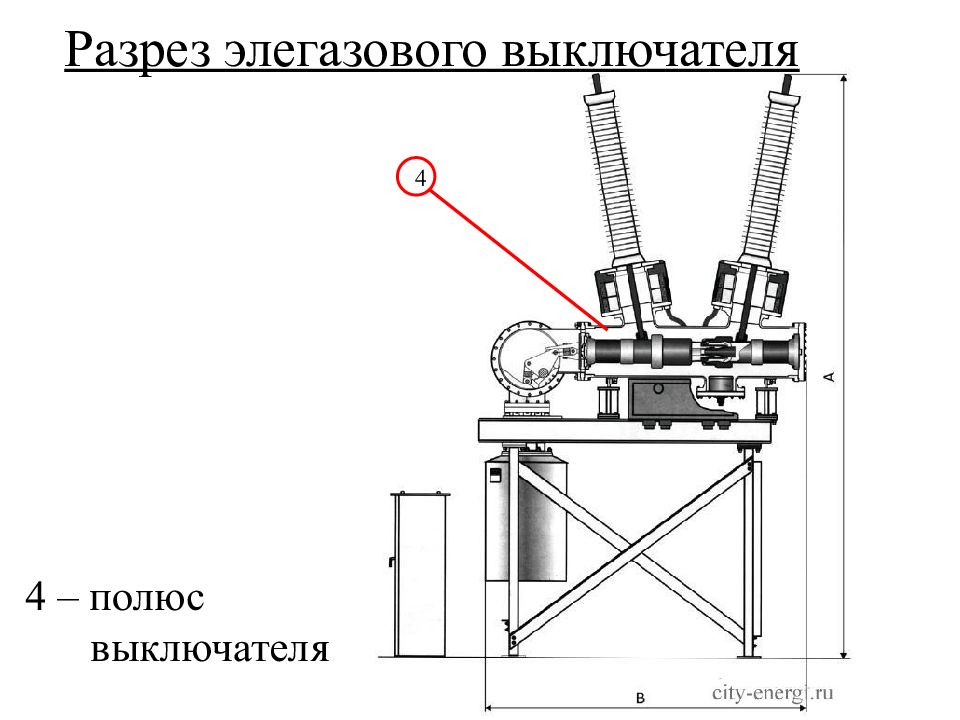

4 – полюс выключателя 4
5 – передаточный механизм 5
6 – фильтр 6
7 – разъем для заполнения выключателя элегазом 7

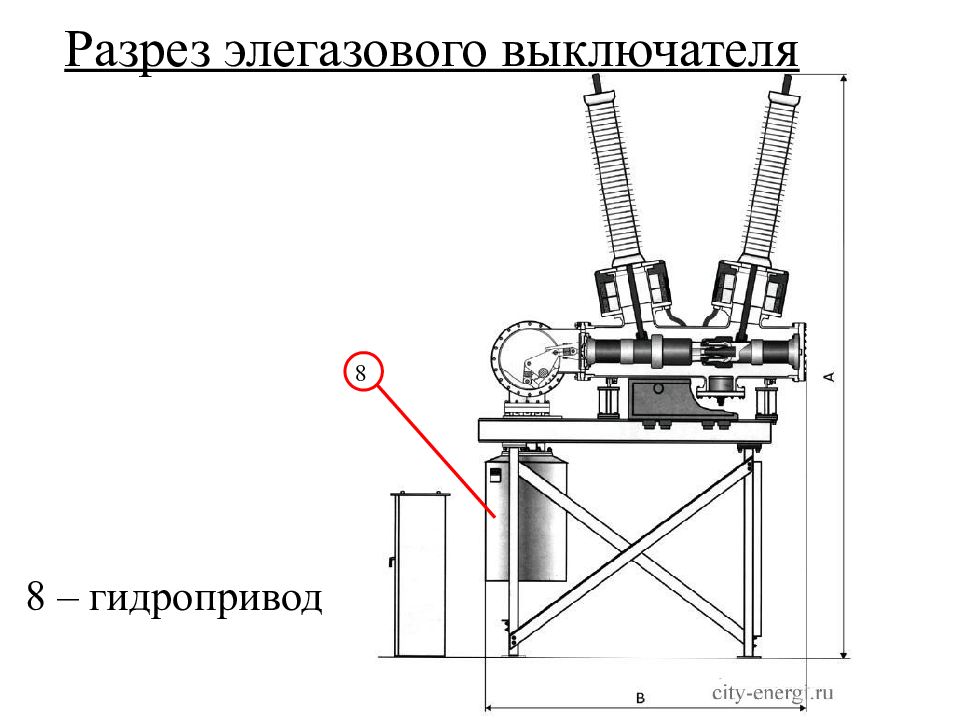

8 – гидропривод 8
9 – указатель положения 9
10 – шкаф клеммных сборок 10

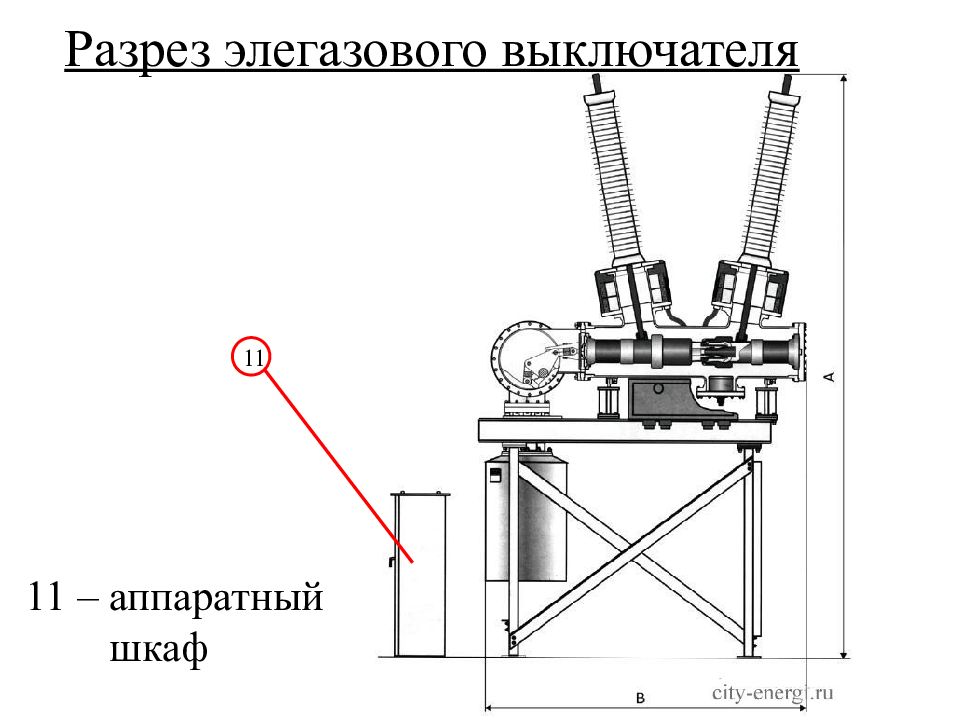

11 – аппаратный шкаф 11
12 – рама 12

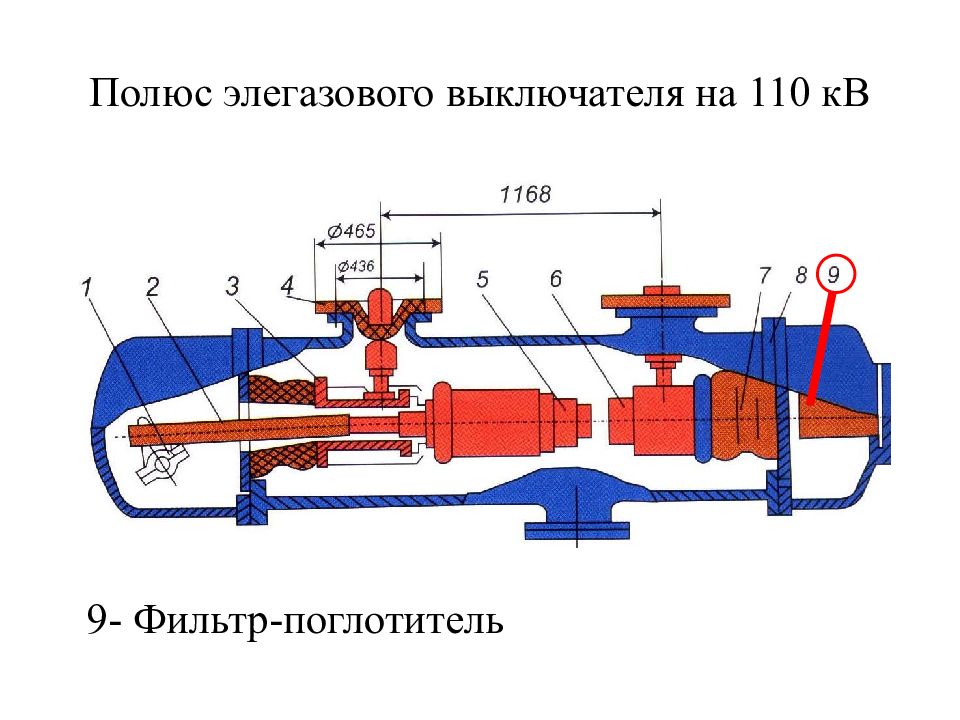

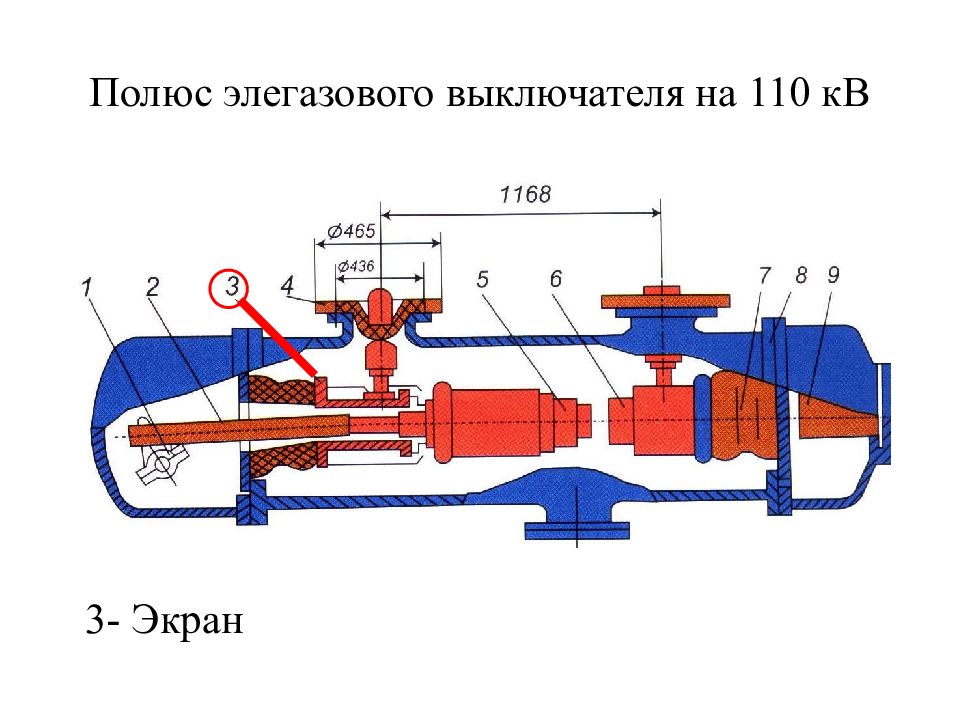

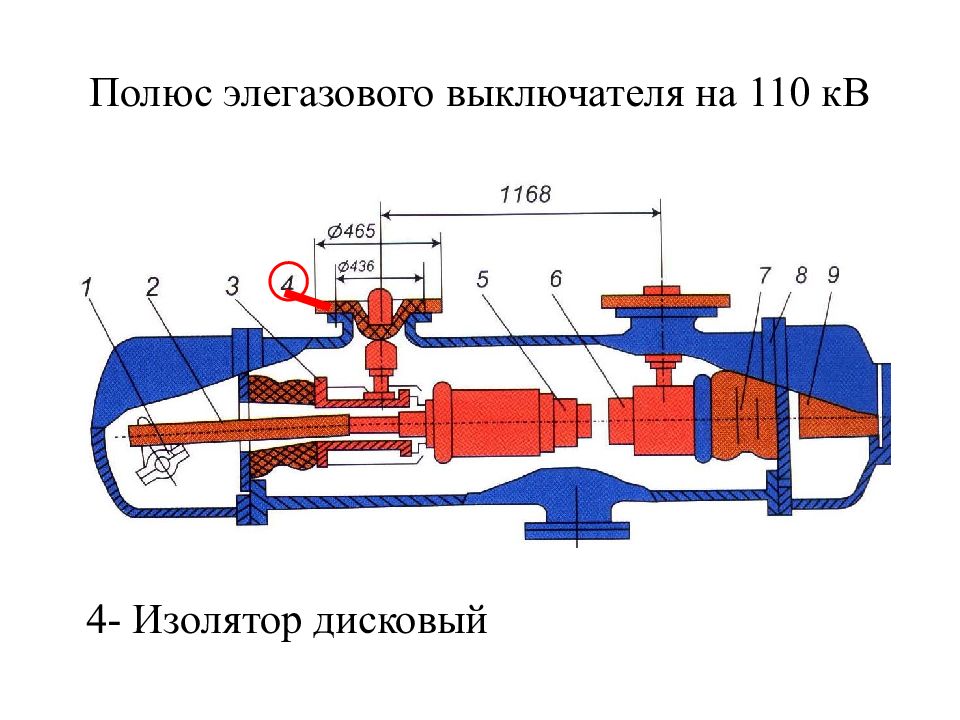

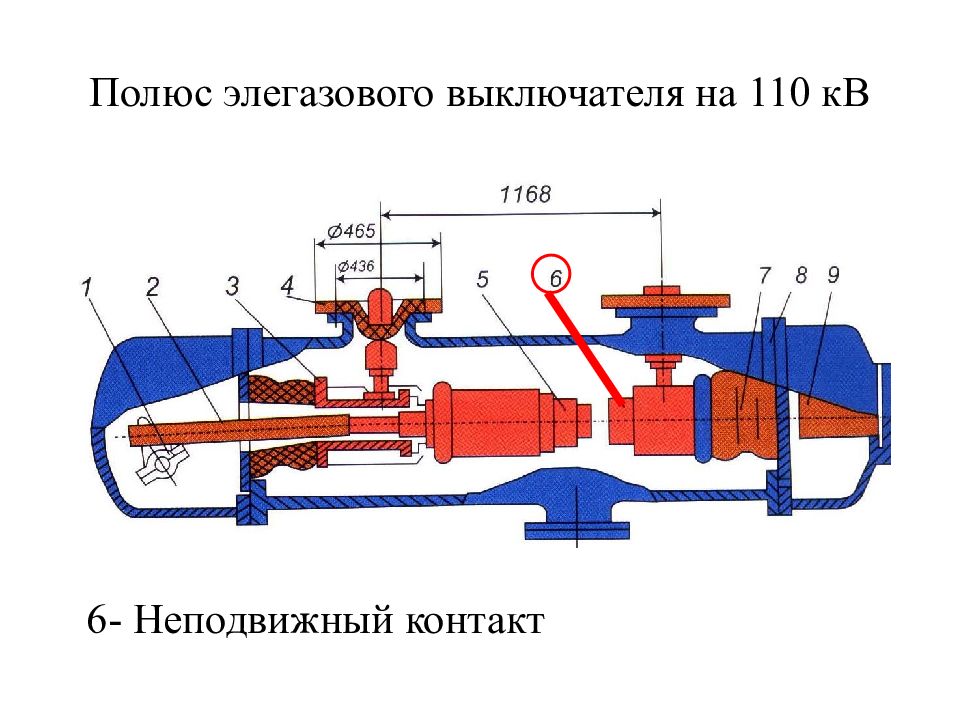

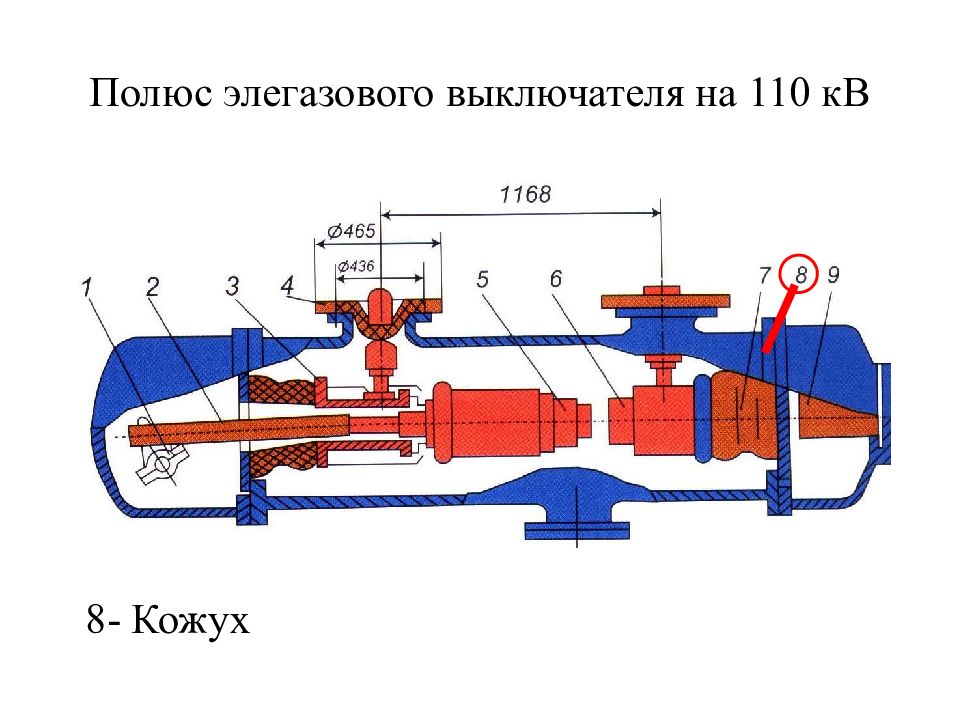

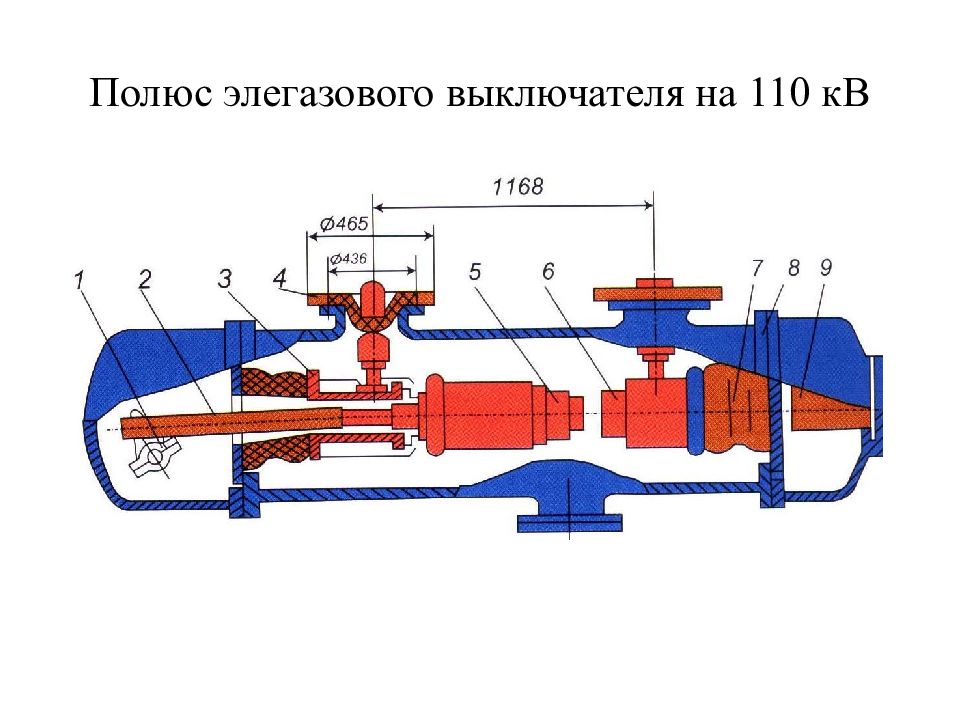

1- Вал
2- Тяга изоляционная
3- Экран
4- Изолятор дисковый
5- Подвижный контакт
6- Неподвижный контакт
7- Изолятор опорный
8- Кожух
9- Фильтр-поглотитель
Выключатели элегазовые видеоролик
Вакуумные выключатели
Вакумный выключатель – выключатель, в котором вакуум служит средой для гашения дуги. Достотинства вакумных выключателей: Простота конструкции; Высокая степень надежности; Высокая коммутационная износостойкость; Малые размеры; Пожаро - и взрывобезопасность Отсутствие шума при операциях; Отсутствие загрязнений окружающей среды; Малые эксплуатационные расходы. Недостатки вакумных выключателей: Сравнительно небольшие номинальные токи и токи отключения; Возможность коммутационных перенапряжений при отключении малых индуктивных токов. Вакуумный выключатель 10 кВ

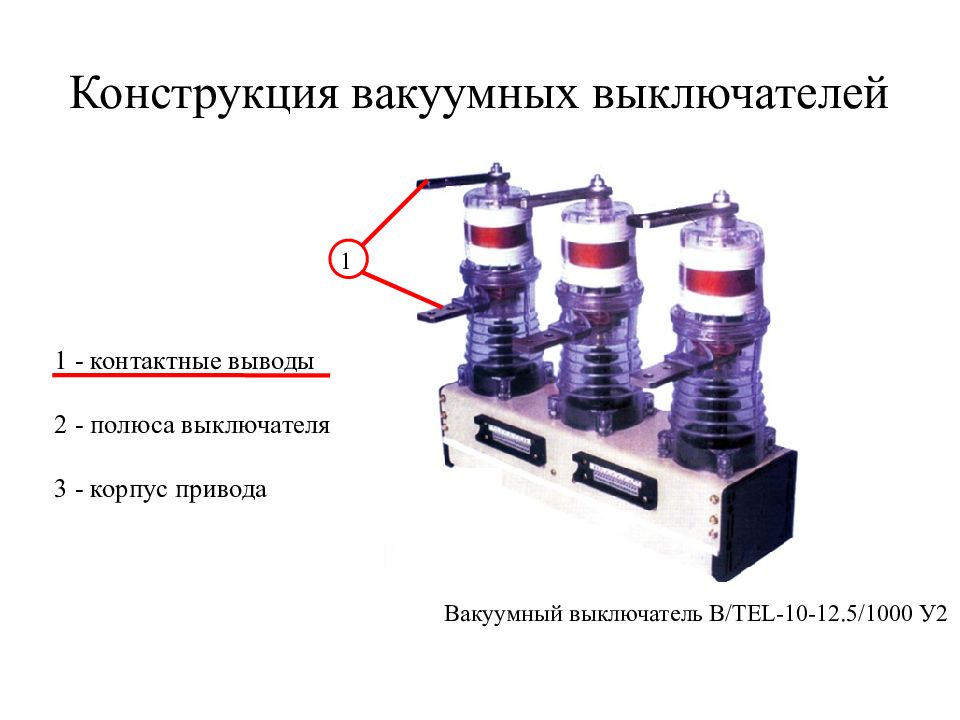

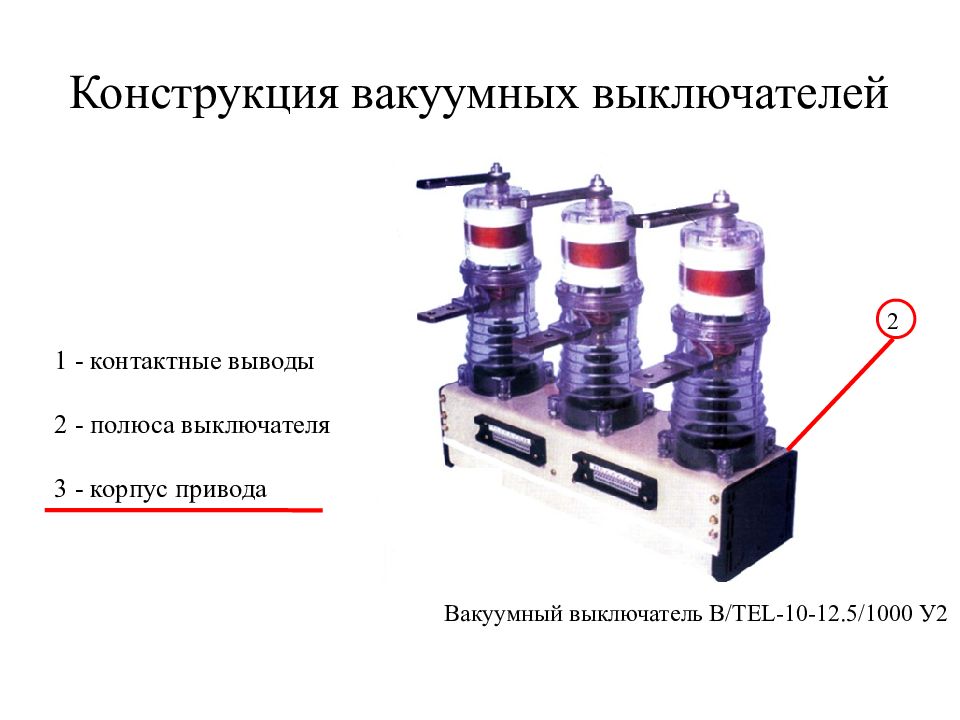

Вакуумный выключатель В/ TEL-10-12.5/1000 У2 1 1 - контактные выводы 2 - полюса выключателя 3 - корпус привода
Вакуумный выключатель В/ TEL-10-12.5/1000 У2 2 1 - контактные выводы 2 - полюса выключателя 3 - корпус привода
Вакуумный выключатель В/ TEL-10-12.5/1000 У2 2 1 - контактные выводы 2 - полюса выключателя 3 - корпус привода

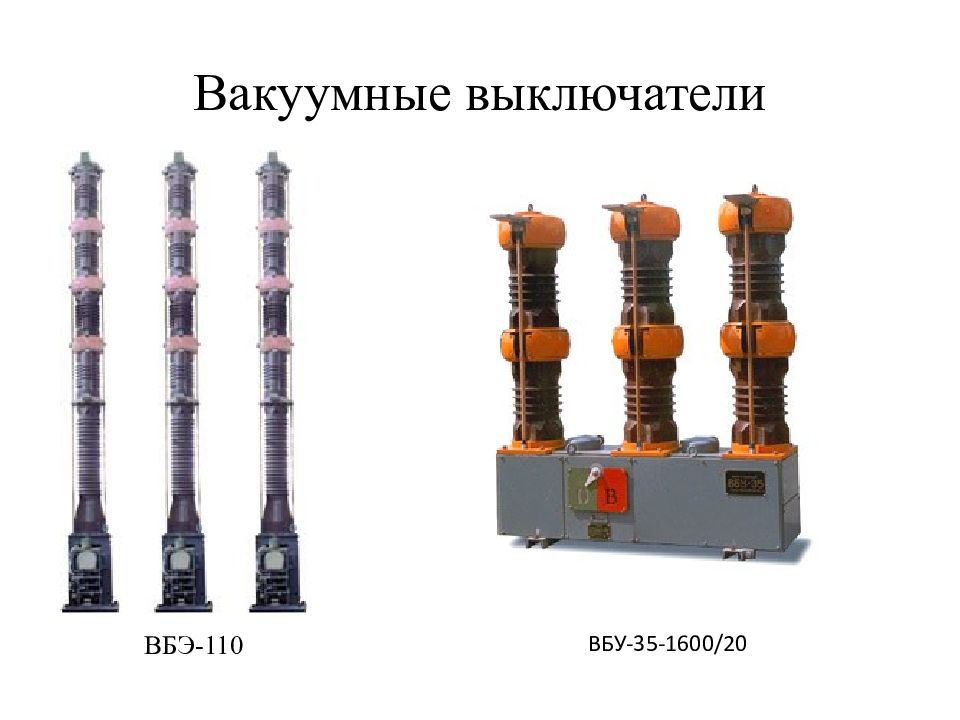

ВБЭ-110 ВБУ-35-1600/20
Воздушные выключатели
В воздушных выключателях гашение дуги происходит сжатым воздухом, а изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими твердыми изолирующими материалами. Конструктивные схемы воздушных выключателей различны и зависят от: Номинального напряжения; Способа создания изоляционного промежутка между контактами в отключенном положении; Способа подачи сжатого воздуха в дугогасительные устройства.

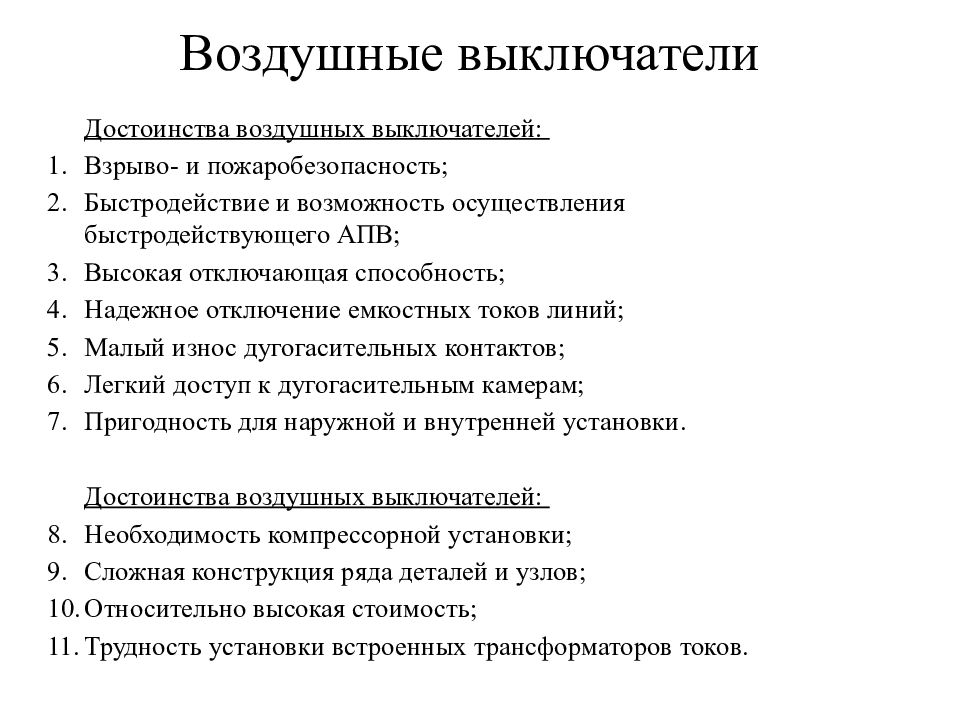

Достоинства воздушных выключателей: Взрыво - и пожаробезопасность ; Быстродействие и возможность осуществления быстродействующего АПВ; Высокая отключающая способность; Надежное отключение емкостных токов линий; Малый износ дугогасительных контактов; Легкий доступ к дугогасительным камерам; Пригодность для наружной и внутренней установки. Достоинства воздушных выключателей: Необходимость компрессорной установки; Сложная конструкция ряда деталей и узлов; Относительно высокая стоимость; Трудность установки встроенных трансформаторов токов.

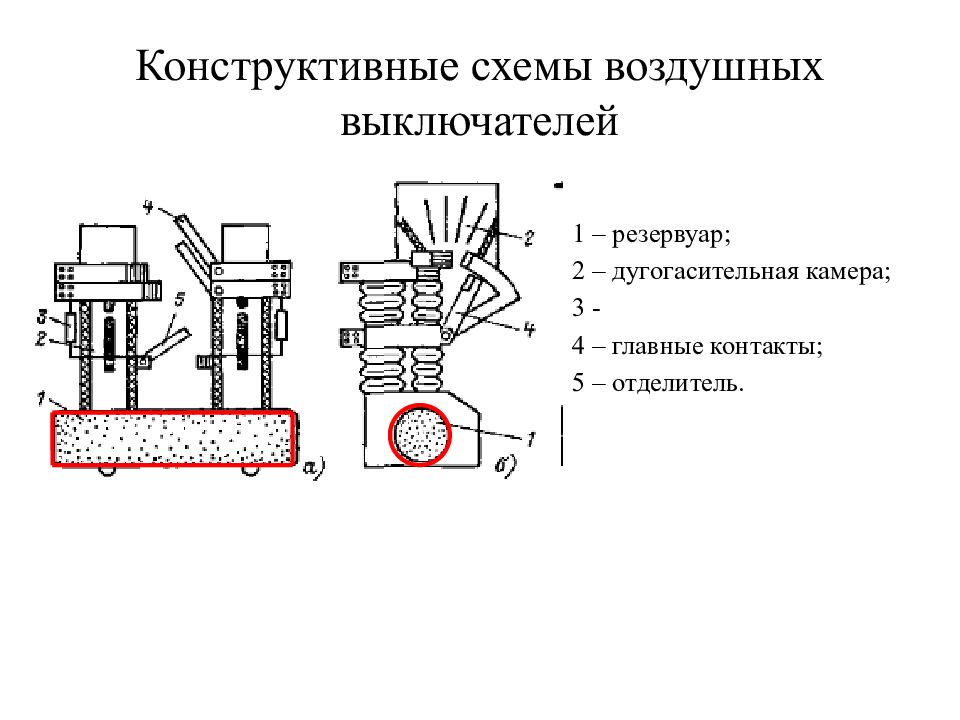

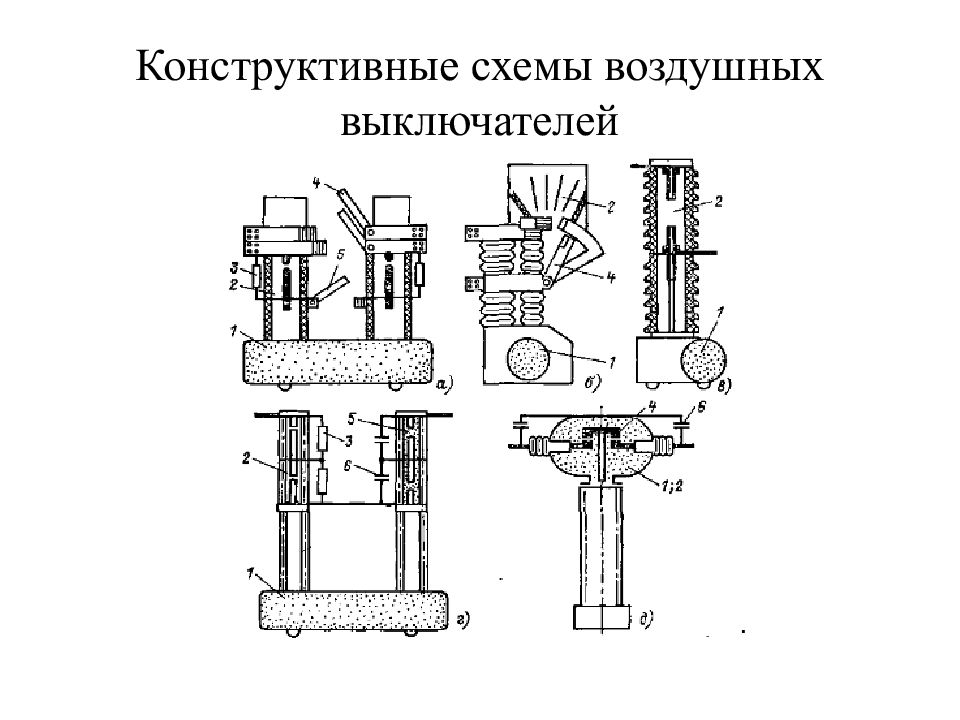

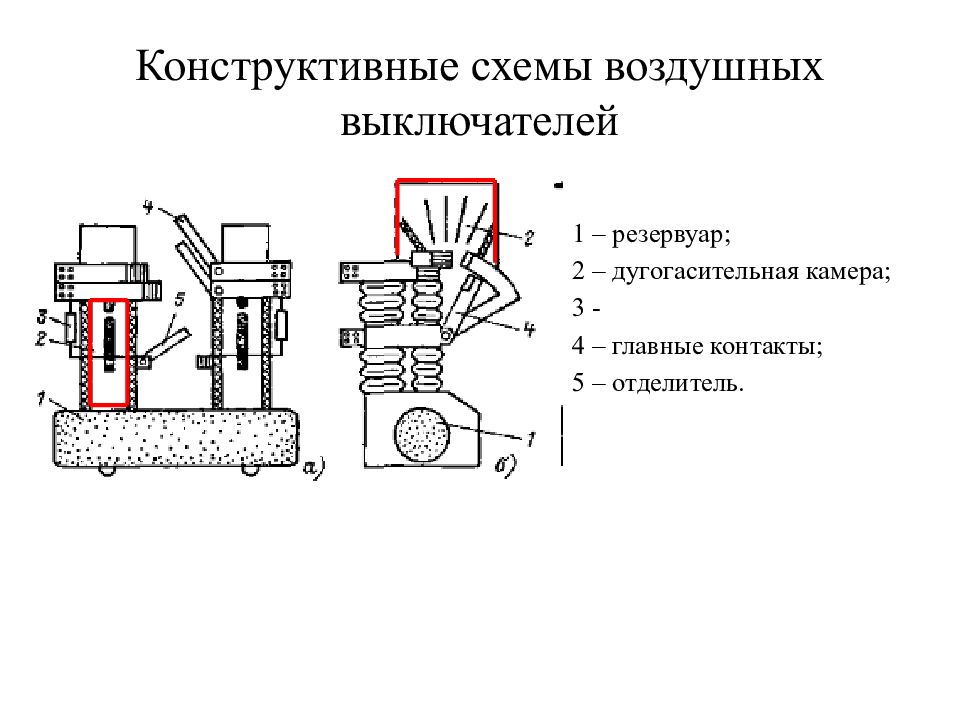

1 – резервуар; 2 – дугогасительная камера; 3 - 4 – главные контакты; 5 – отделитель.
1 – резервуар; 2 – дугогасительная камера; 3 - 4 – главные контакты; 5 – отделитель.
1 – резервуар; 2 – дугогасительная камера; 3 - 4 – главные контакты; 5 – отделитель.
1 – резервуар; 2 – дугогасительная камера; 3 - 4 – главные контакты; 5 – отделитель.
1 – резервуар; 2 – дугогасительная камера; 3 - 4 – главные контакты; 5 – отделитель. Выключатели выполненные по такой конструктивной схеме, изготавливаются для внутренней установки на напряжение до 35 кВ.
1 –резервуар; 2 – дугогасительная камера; 3 – сопротивление; 5 – отделитель; Один разрыв на фазу Два разрыва на фазу Чем выше номинальное напряжение и чем больше отключаемая мощность тем больше разрывов необходимо иметь в дугогасаительной камере и в отделителе.
1 –резервуар; 2 – дугогасительная камера; 4 – главный контакт; Количество дугогасительных камер зависит от напряжения: 110 кВ – одна, 220, 330 – две; 500 кв – четыре и т.д.
Маслянные выключатели

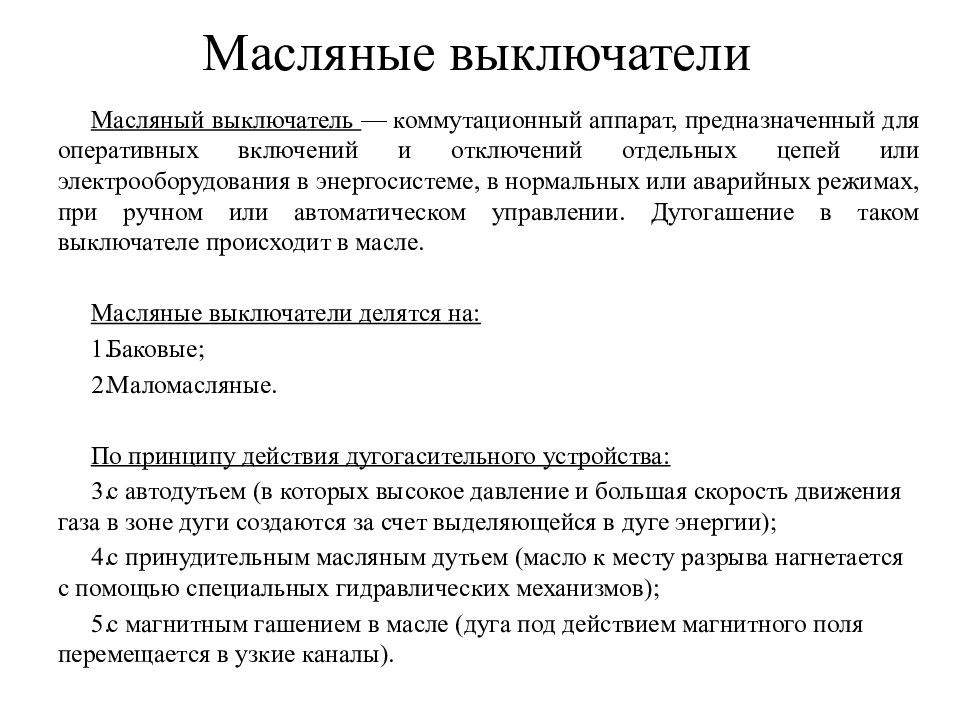

Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле. Масляные выключатели делятся на: Баковые; Маломасляные. По принципу действия дугогасительного устройства: с автодутьем (в которых высокое давление и большая скорость движения газа в зоне дуги создаются за счет выделяющейся в дуге энергии); с принудительным масляным дутьем (масло к месту разрыва нагнетается с помощью специальных гидравлических механизмов); с магнитным гашением в масле (дуга под действием магнитного поля перемещается в узкие каналы).

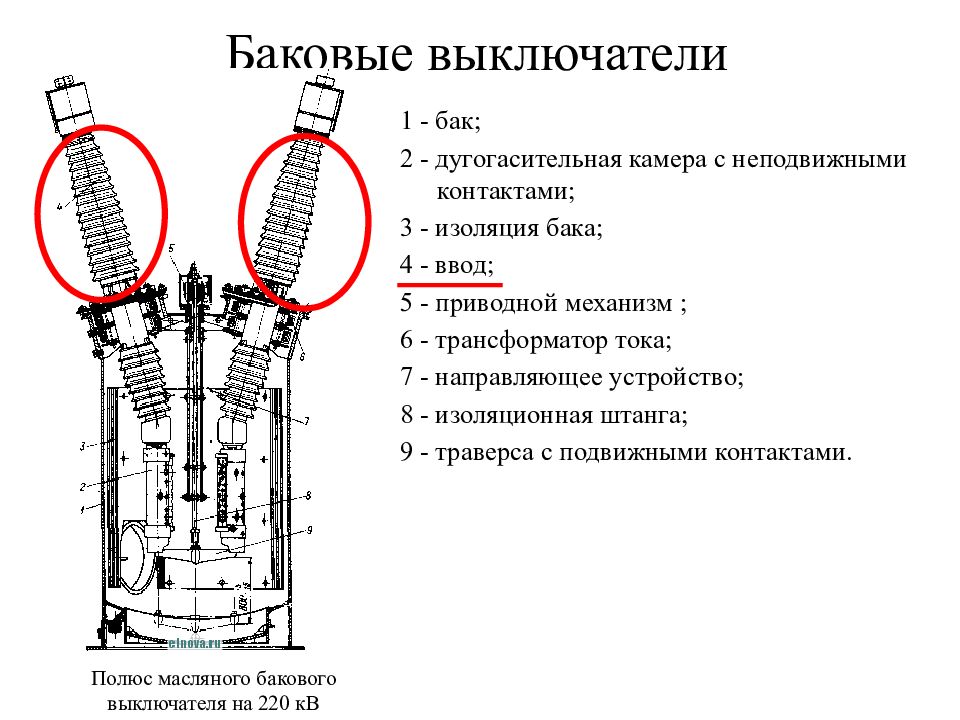

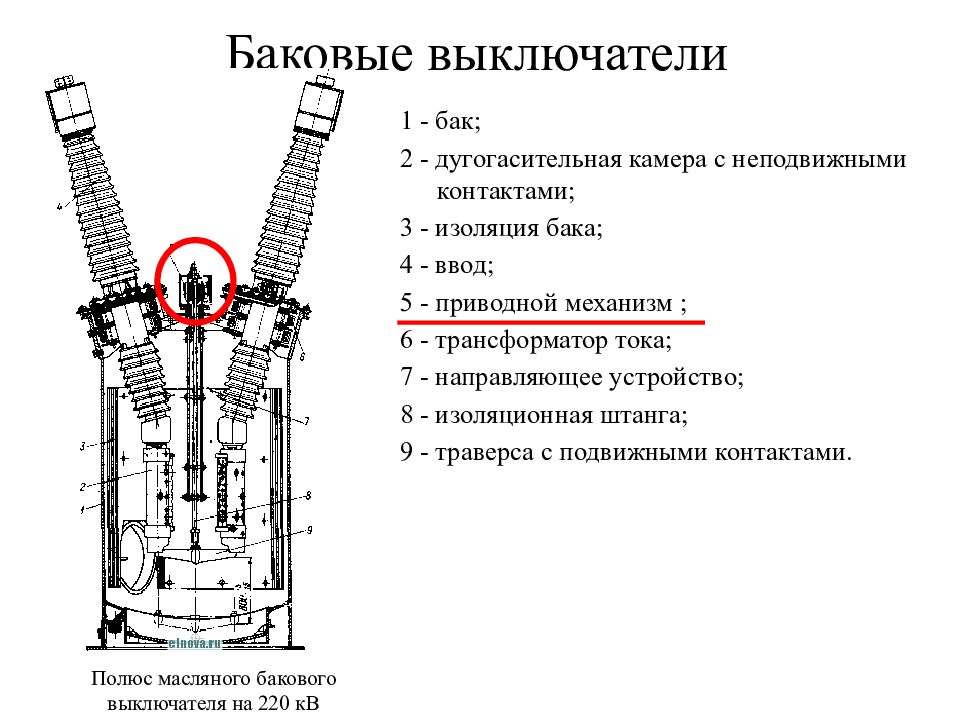

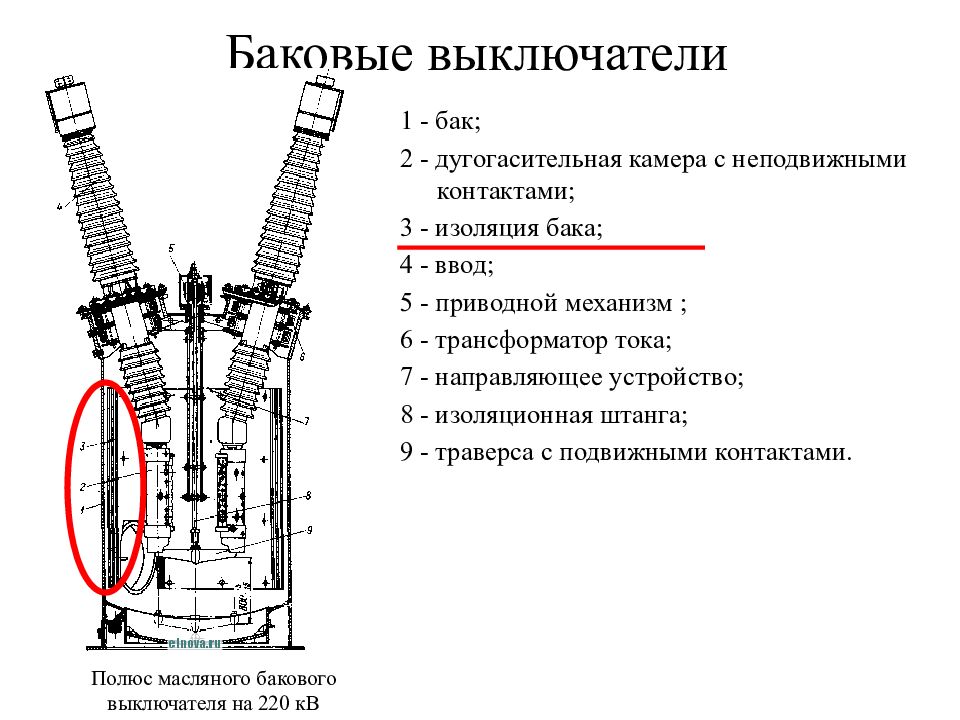

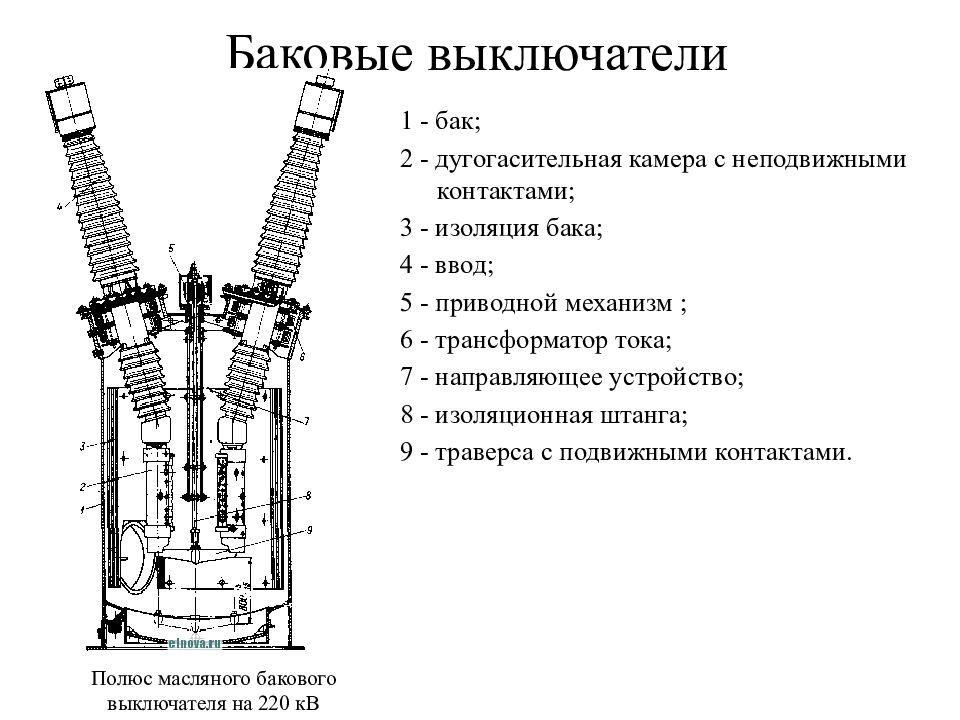

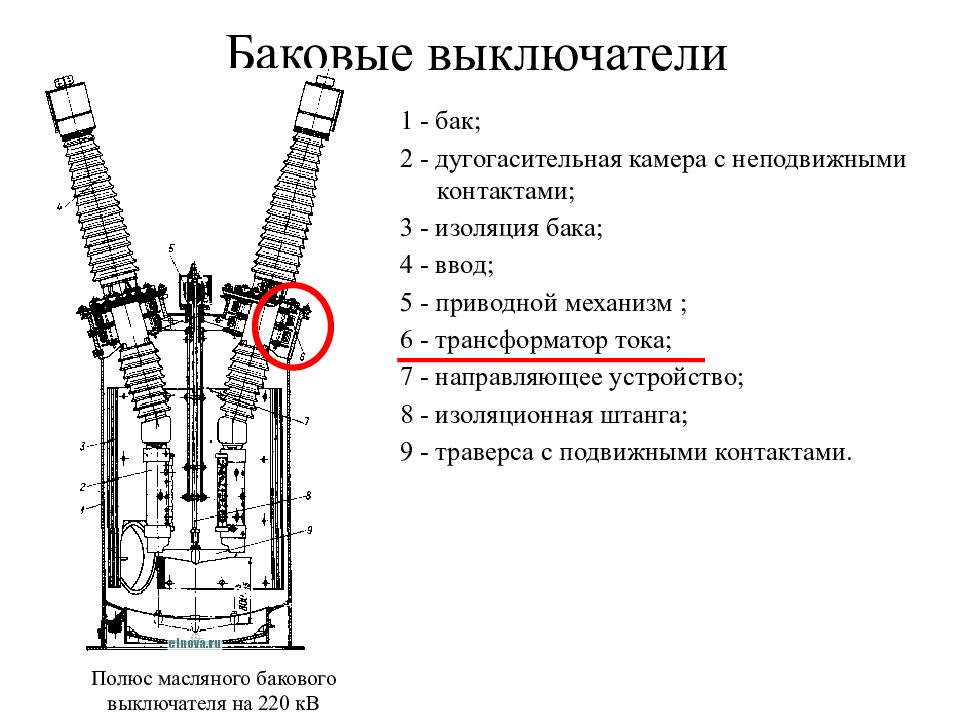

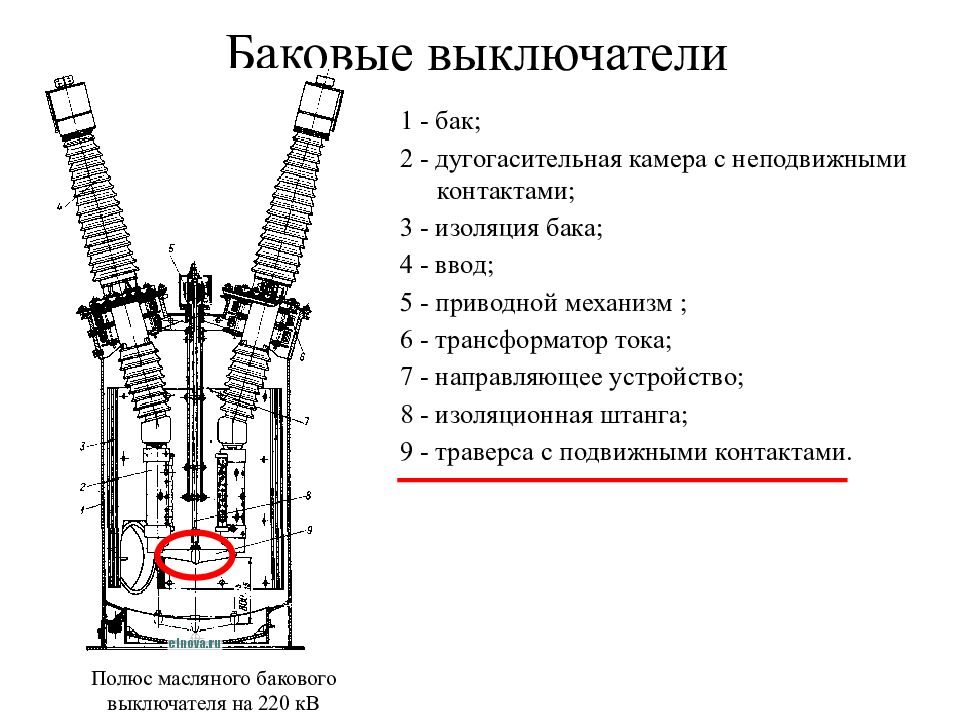

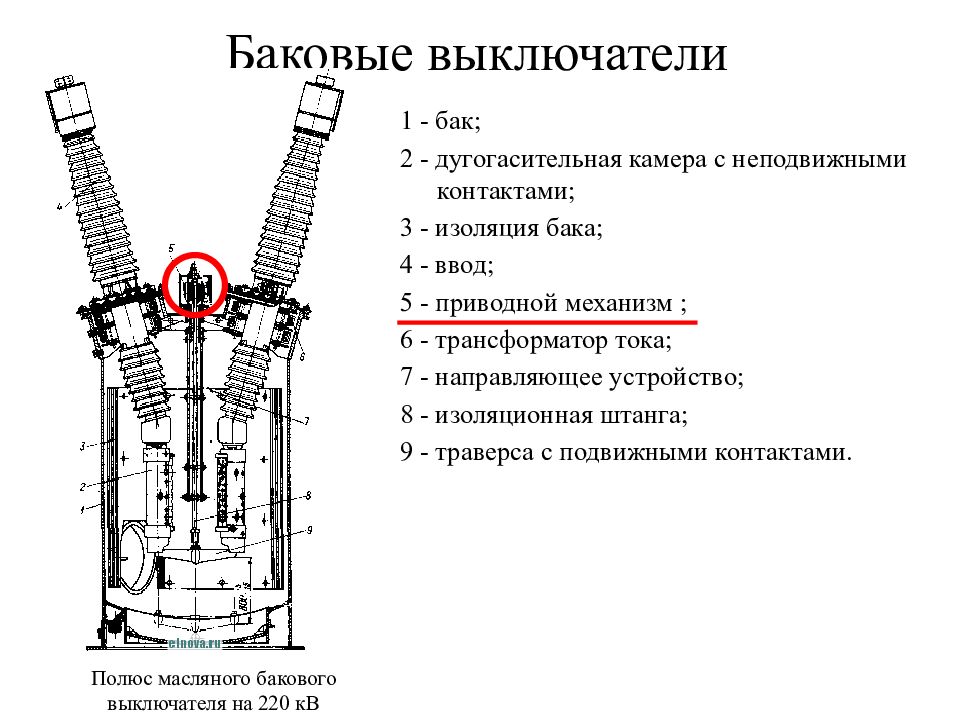

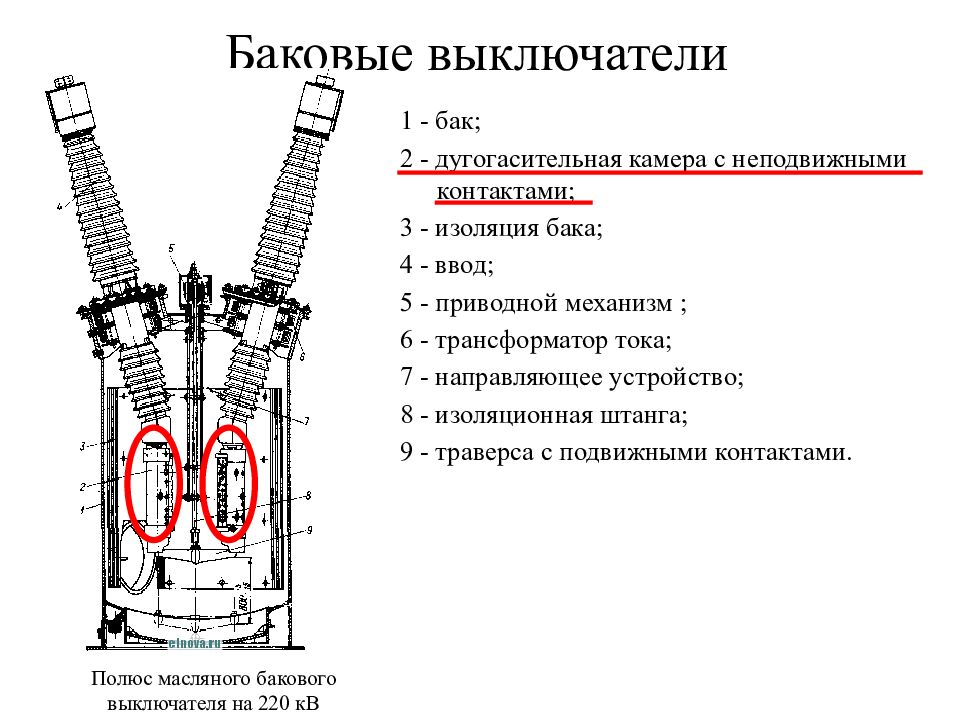

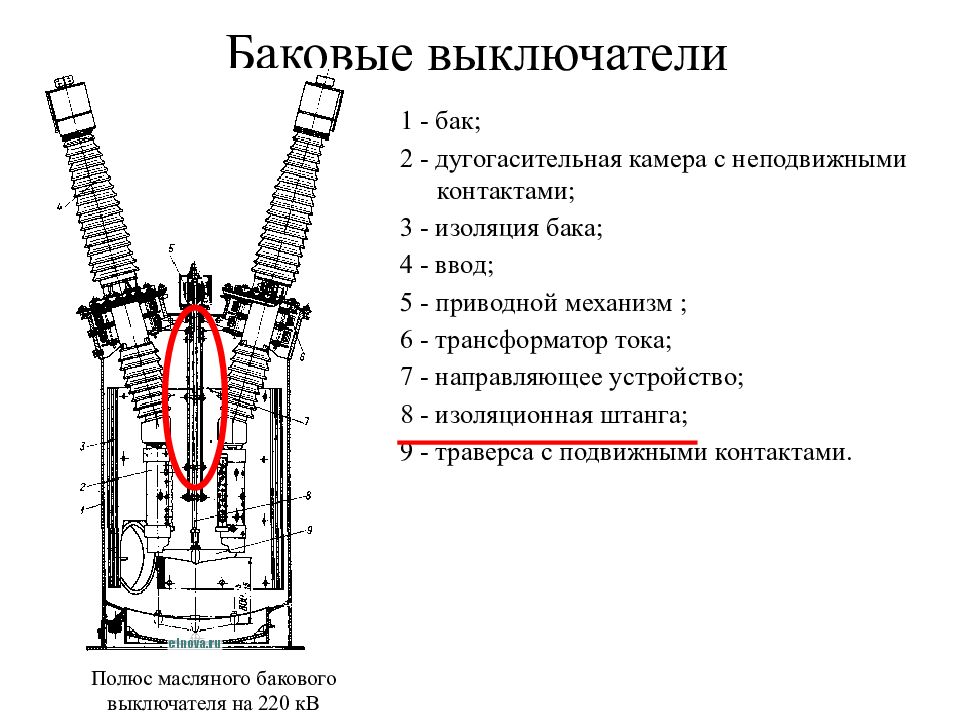

1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ
1 - бак; 2 - дугогасительная камера с неподвижными контактами; 3 - изоляция бака; 4 - ввод; 5 - приводной механизм ; 6 - трансформатор тока; 7 - направляющее устройство; 8 - изоляционная штанга; 9 - траверса с подвижными контактами. Полюс масляного бакового выключателя на 220 кВ

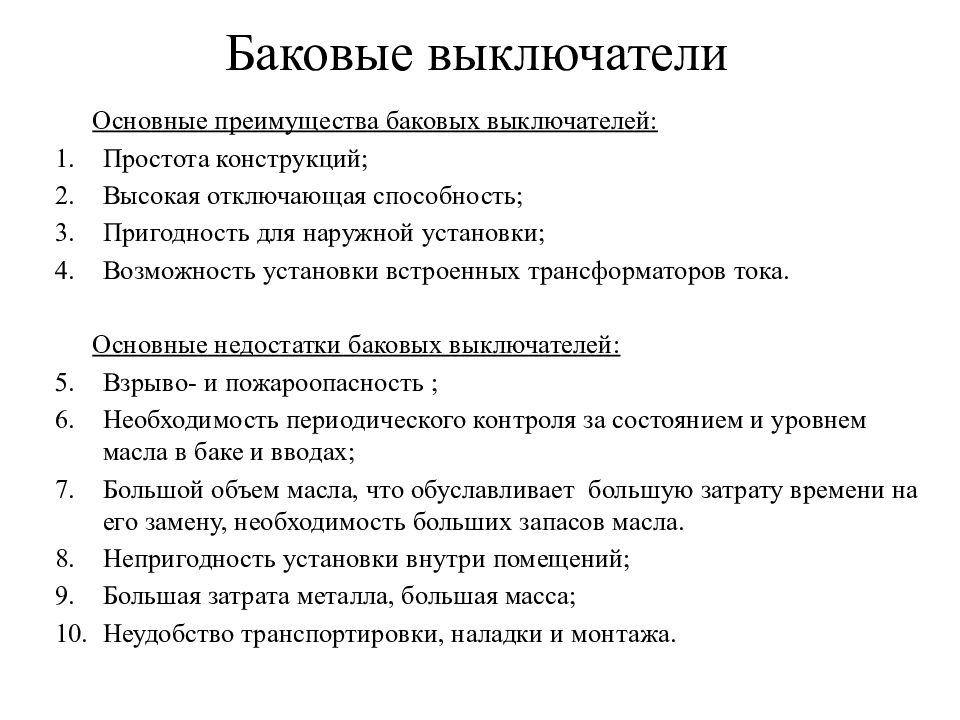

Основные преимущества баковых выключателей: Простота конструкций; Высокая отключающая способность; Пригодность для наружной установки; Возможность установки встроенных трансформаторов тока. Основные недостатки баковых выключателей: Взрыво - и пожароопасность ; Необходимость периодического контроля за состоянием и уровнем масла в баке и вводах; Большой объем масла, что обуславливает большую затрату времени на его замену, необходимость больших запасов масла. Непригодность установки внутри помещений; Большая затрата металла, большая масса; Неудобство транспортировки, наладки и монтажа.

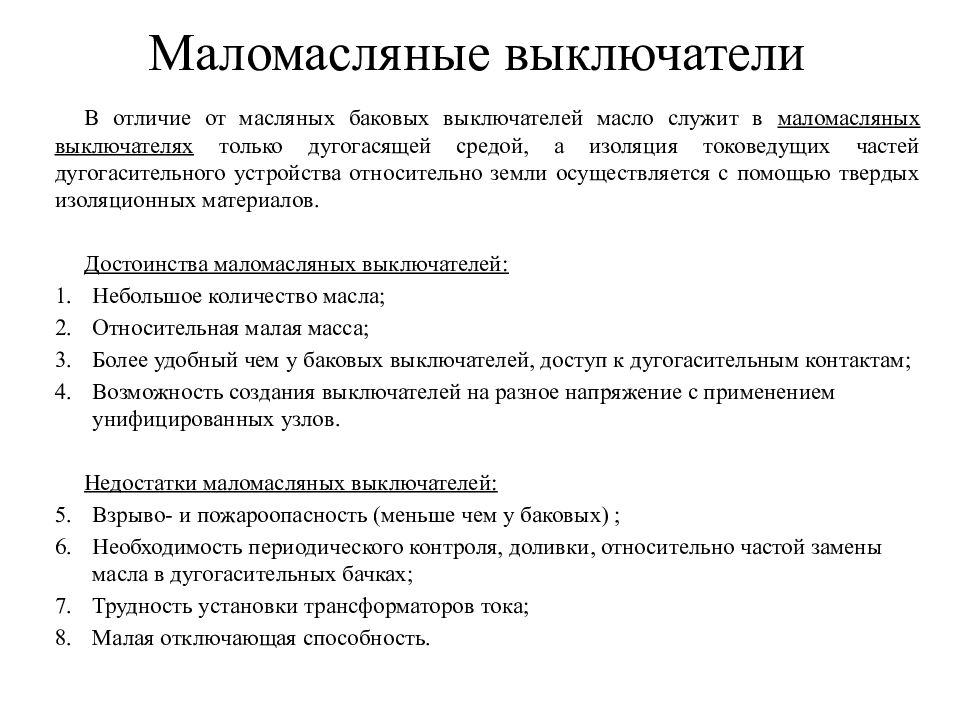

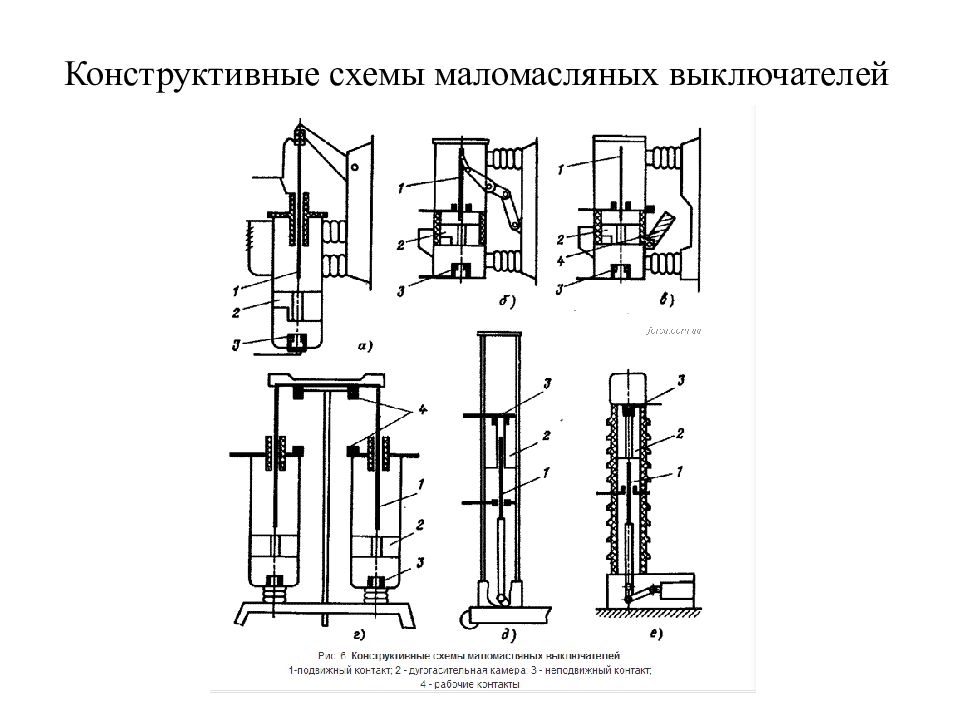

В отличие от масляных баковых выключателей масло служит в маломасляных выключателях только дугогасящей средой, а изоляция токоведущих частей дугогасительного устройства относительно земли осуществляется с помощью твердых изоляционных материалов. Достоинства маломасляных выключателей: Небольшое количество масла; Относительная малая масса; Более удобный чем у баковых выключателей, доступ к дугогасительным контактам; Возможность создания выключателей на разное напряжение с применением унифицированных узлов. Недостатки маломасляных выключателей: Взрыво - и пожароопасность (меньше чем у баковых) ; Необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках; Трудность установки трансформаторов тока; Малая отключающая способность.

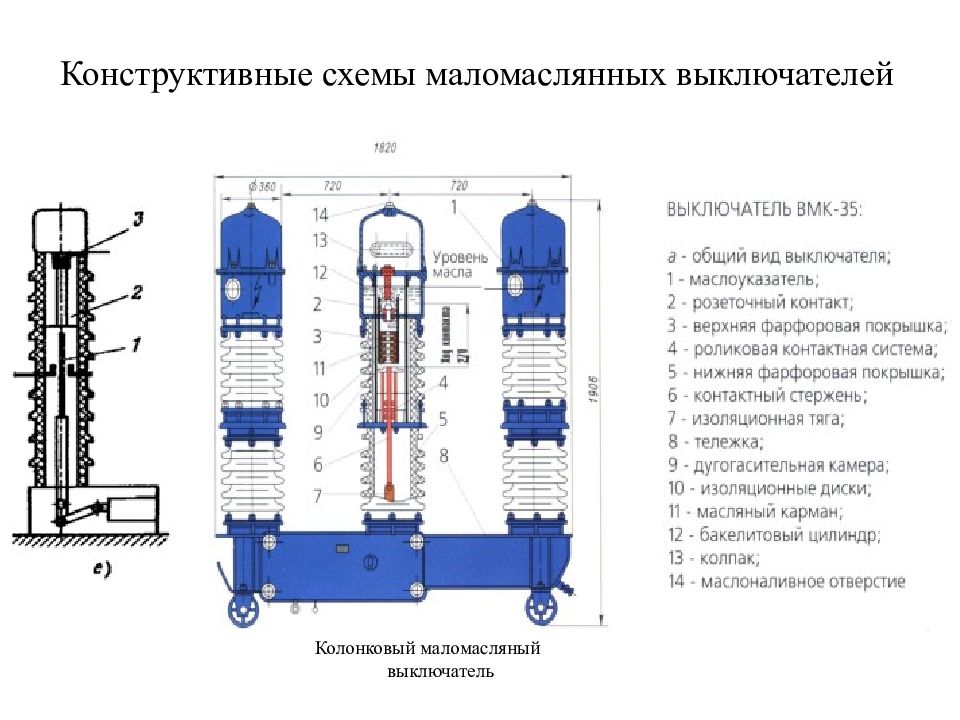

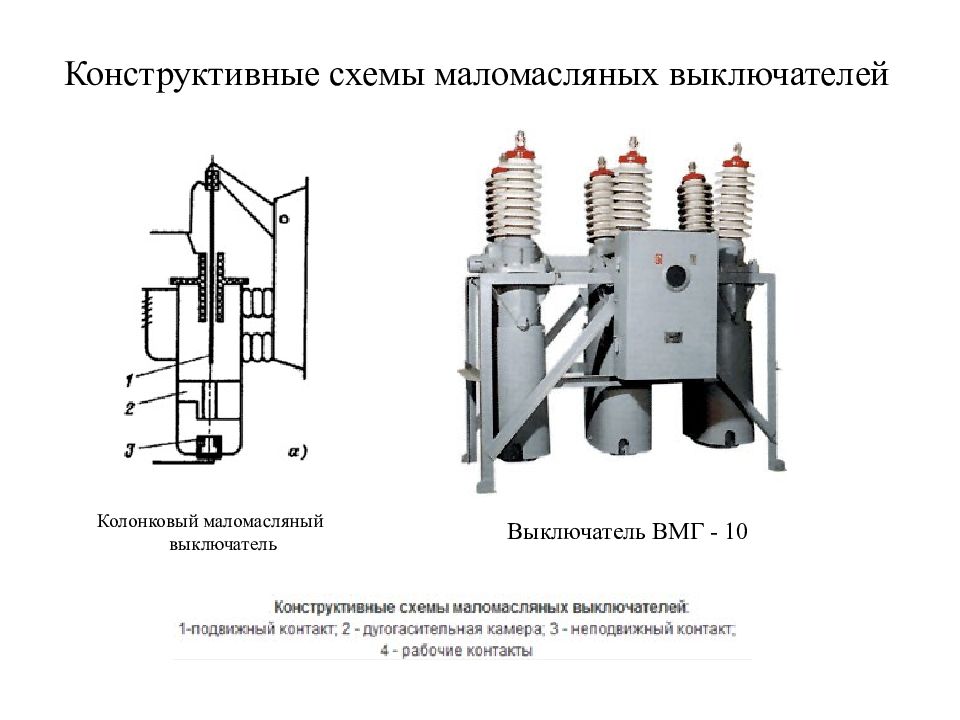

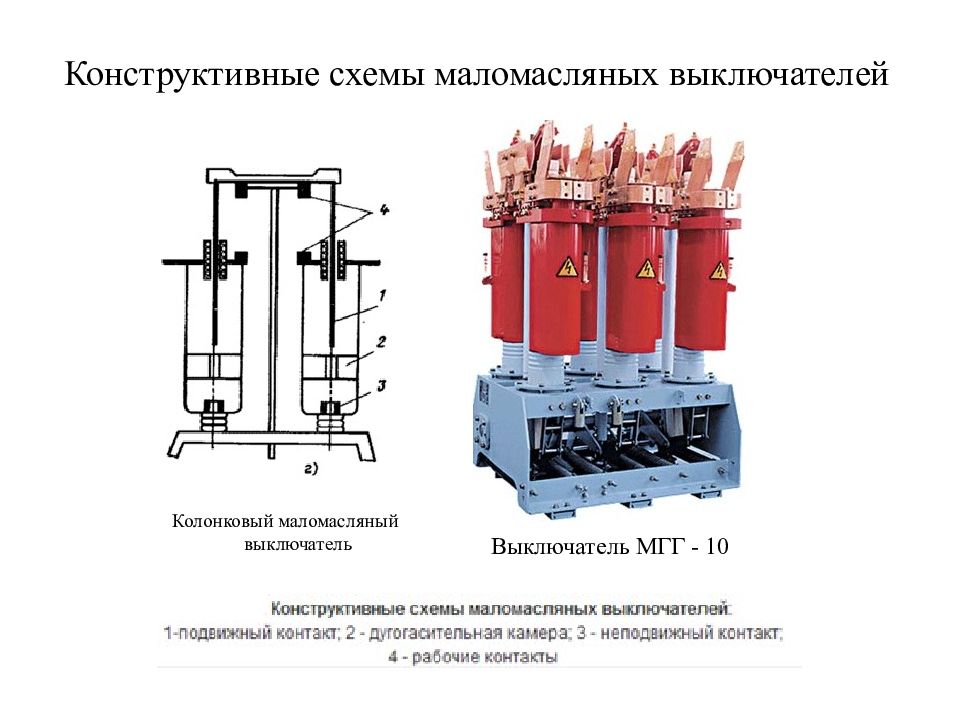

Колонковый маломасляный выключатель Выключатель ВМГ - 10

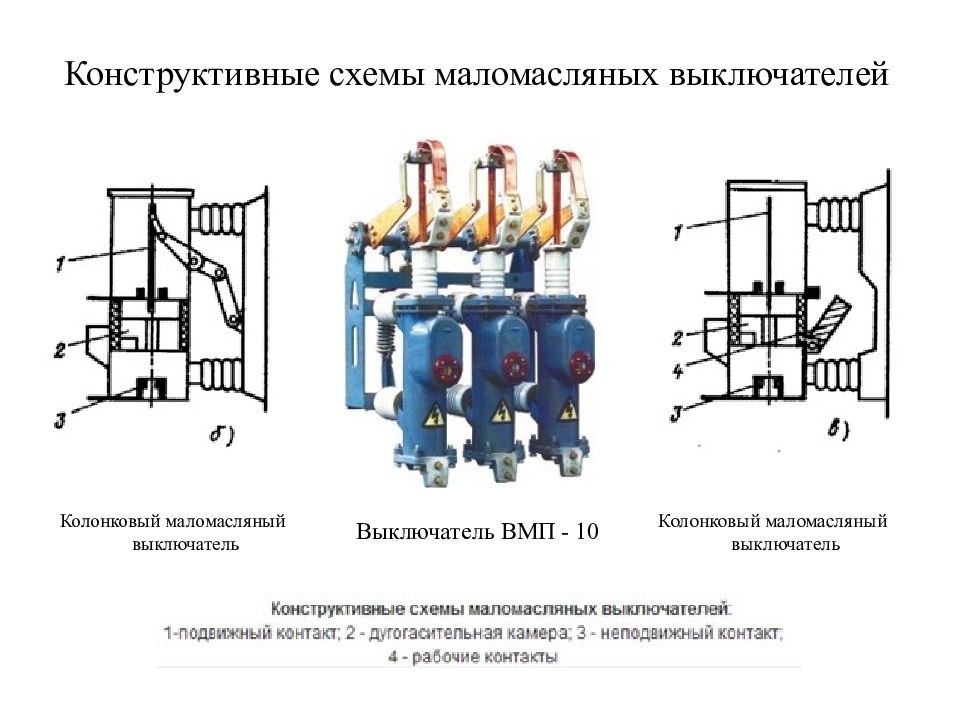

Колонковый маломасляный выключатель Выключатель ВМП - 10 Колонковый маломасляный выключатель
Колонковый маломасляный выключатель Выключатель МГГ - 10
Колонковый маломасляный выключатель Выключатель ВК - 10
Колонковый маломасляный выключатель
Электромагнитные выключатели

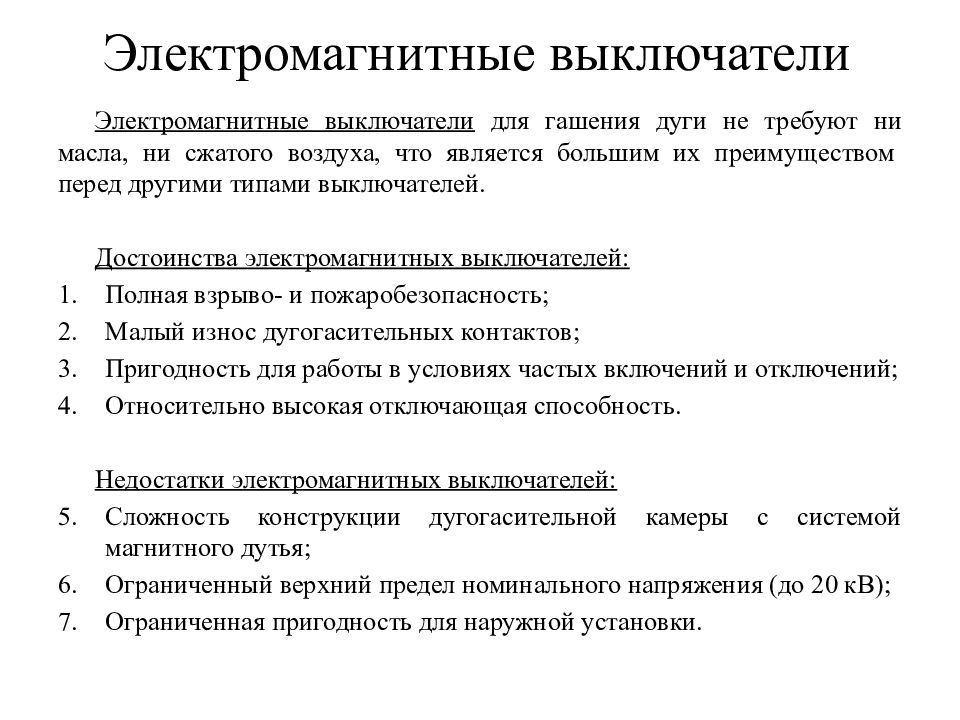

Электромагнитные выключатели для гашения дуги не требуют ни масла, ни сжатого воздуха, что является большим их преимуществом перед другими типами выключателей. Достоинства электромагнитных выключателей: Полная взрыво - и пожаробезопасность ; Малый износ дугогасительных контактов; Пригодность для работы в условиях частых включений и отключений; Относительно высокая отключающая способность. Недостатки электромагнитных выключателей: Сложность конструкции дугогасительной камеры с системой магнитного дутья; Ограниченный верхний предел номинального напряжения (до 20 кВ); Ограниченная пригодность для наружной установки.

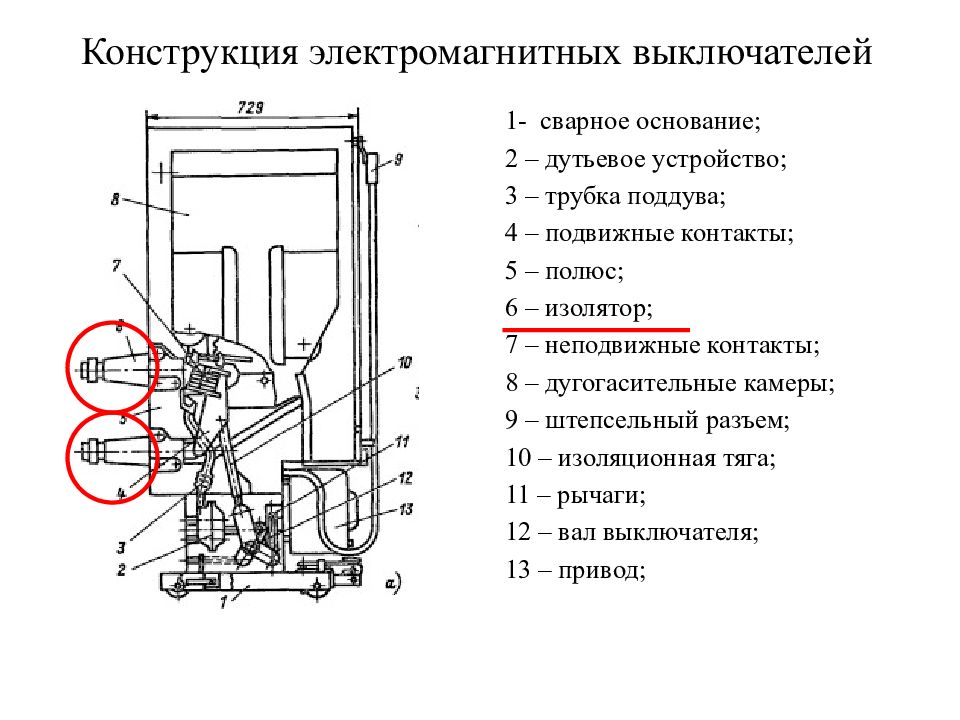

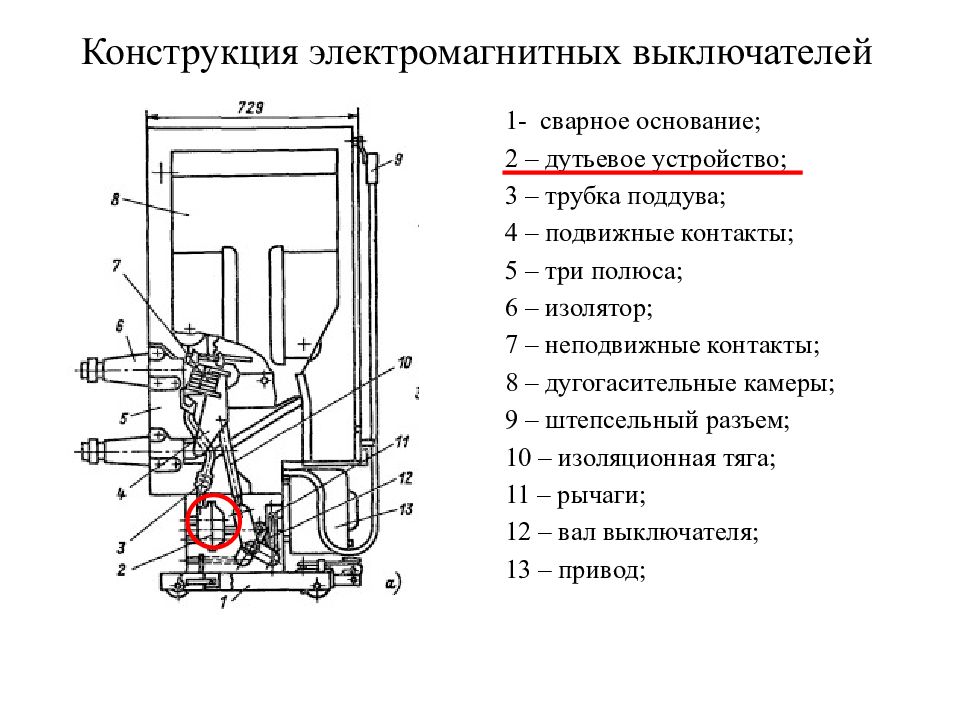

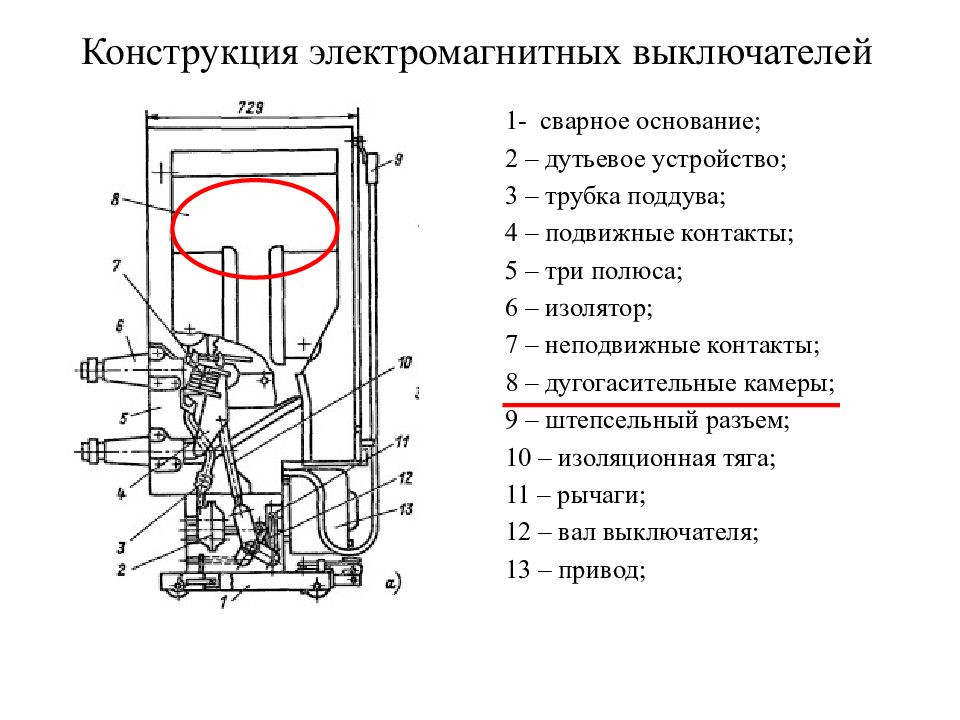

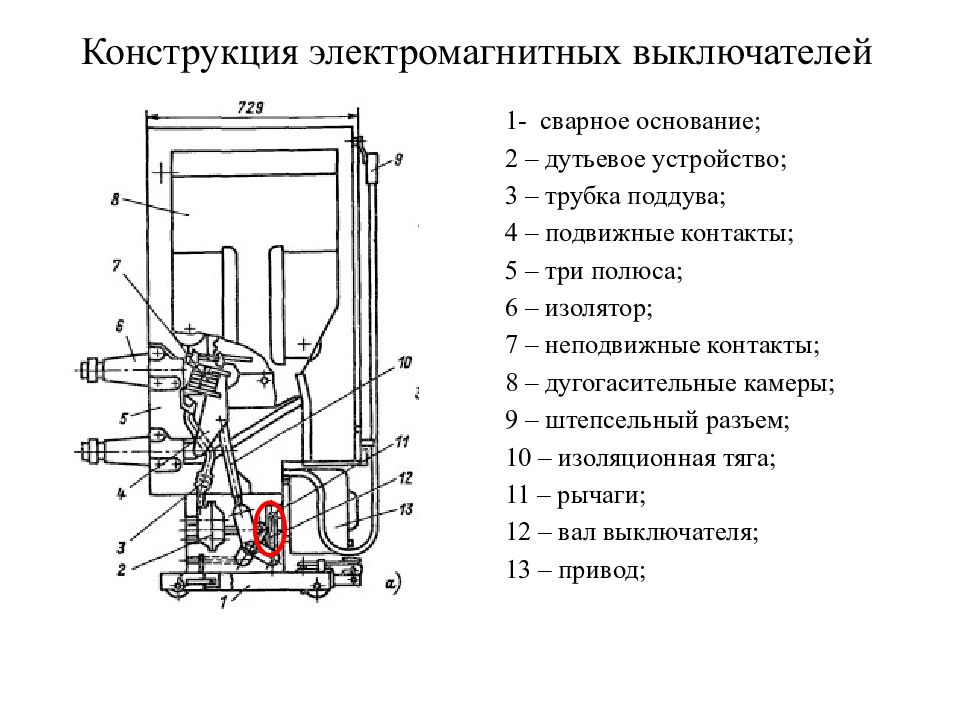

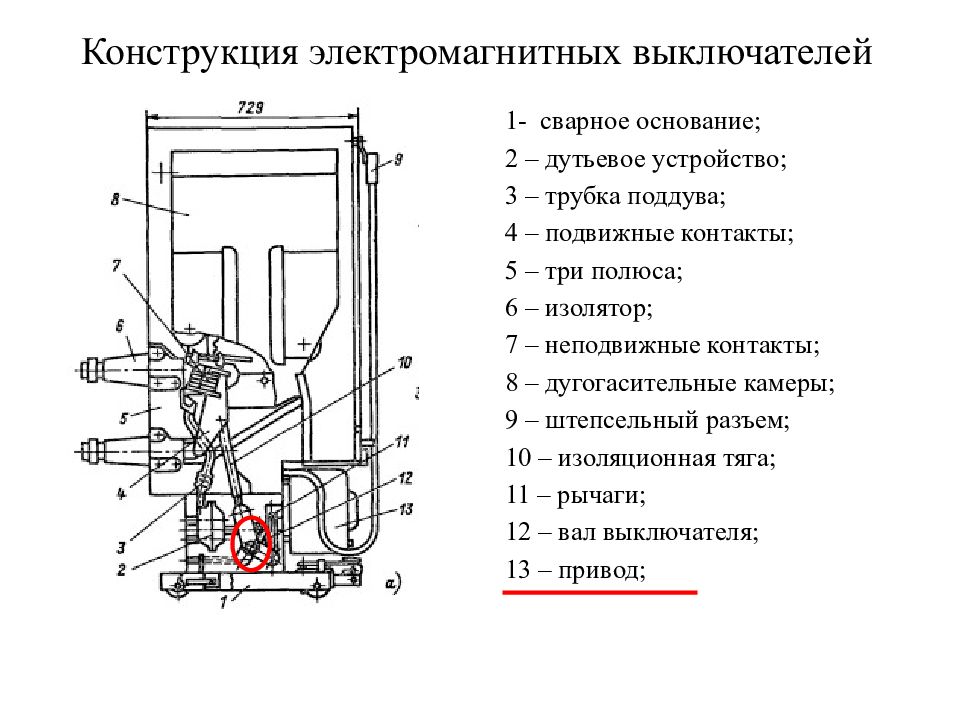

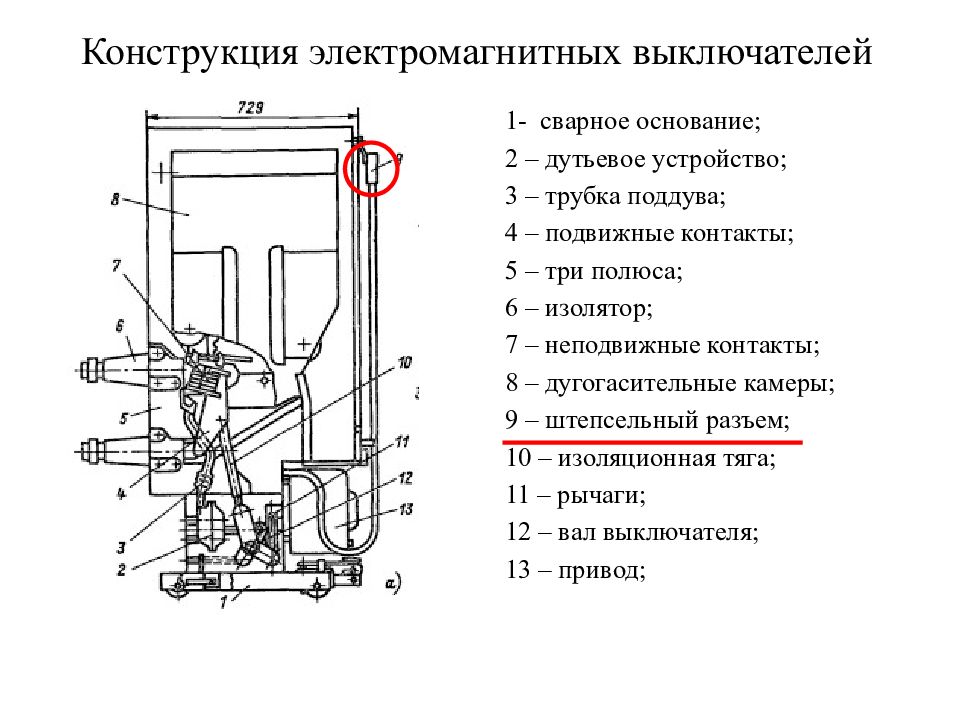

1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – полюс; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;
1- сварное основание; 2 – дутьевое устройство; 3 – трубка поддува ; 4 – подвижные контакты; 5 – три полюса; 6 – изолятор; 7 – неподвижные контакты; 8 – дугогасительные камеры; 9 – штепсельный разъем; 10 – изоляционная тяга; 11 – рычаги; 12 – вал выключателя; 13 – привод;

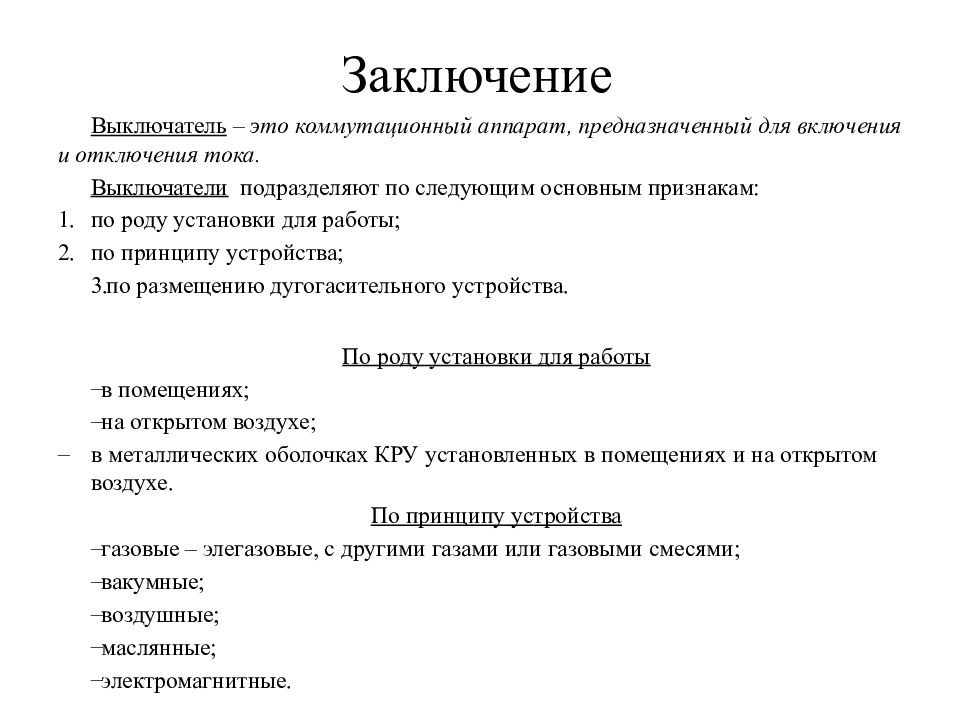

Выключатель – это коммутационный аппарат, предназначенный для включения и отключения тока. Выключатели подразделяют по следующим основным признакам: по роду установки для работы; по принципу устройства; по размещению дугогасительного устройства. По роду установки для работы в помещениях; на открытом воздухе; в металлических оболочках КРУ установленных в помещениях и на открытом воздухе. По принципу устройства газовые – элегазовые, с другими газами или газовыми смесями; вакумные ; воздушные; маслянные ; электромагнитные.
