Карта арабского халифата VII-XI вв.

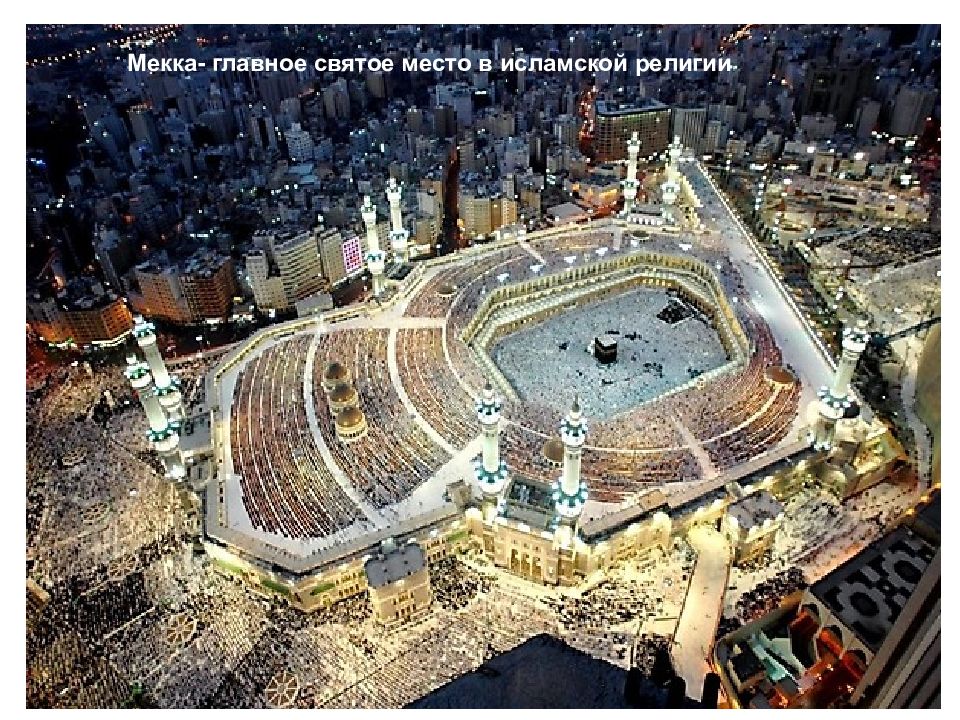

Мекка- главное святое место в исламской религии

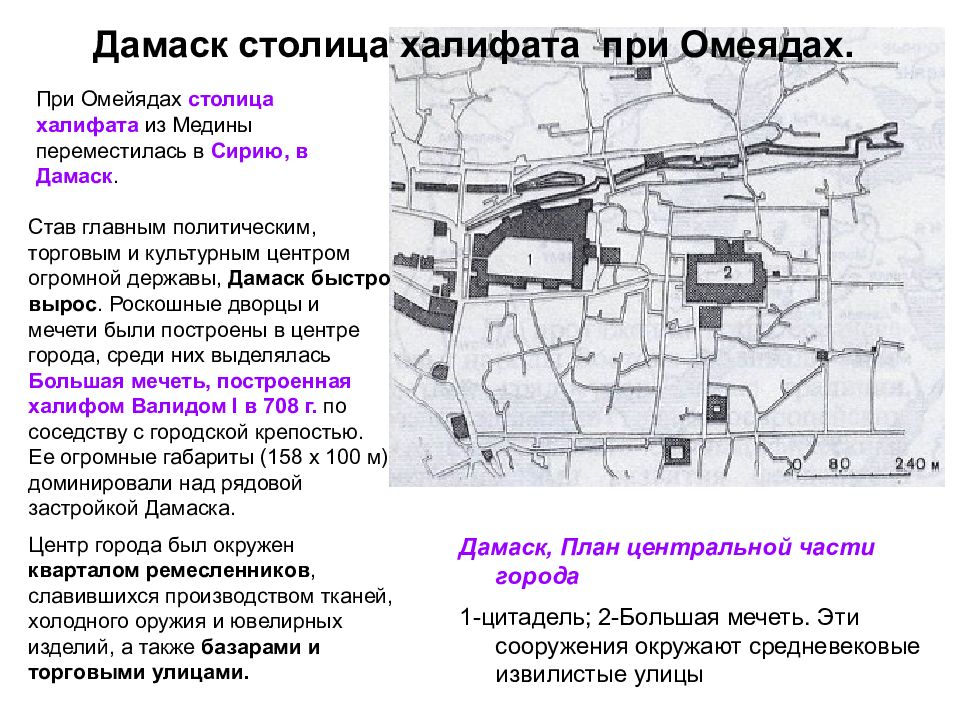

Став главным политическим, торговым и культурным центром огромной державы, Дамаск быстро вырос. Роскошные дворцы и мечети были построены в центре города, среди них выделялась Большая мечеть, построенная халифом Валидом I в 708 г. по соседству с городской крепостью. Ее огромные габариты (158 х 100 м) доминировали над рядовой застройкой Дамаска. Центр города был окружен кварталом ремесленников, славившихся производством тканей, холодного оружия и ювелирных изделий, а также базарами и торговыми улицами. Дамаск, План центральной части города 1-цитадель; 2-Большая мечеть. Эти сооружения окружают средневековые извилистые улицы При Омейядах столица халифата из Медины переместилась в Сирию, в Дамаск. Дамаск столица халифата при Омеядах.
Дамаск. План Большой мечети, построенной при Омейядах в 708 г. I -мечеть; 2-двор; 3-Михрабы; 4-входы

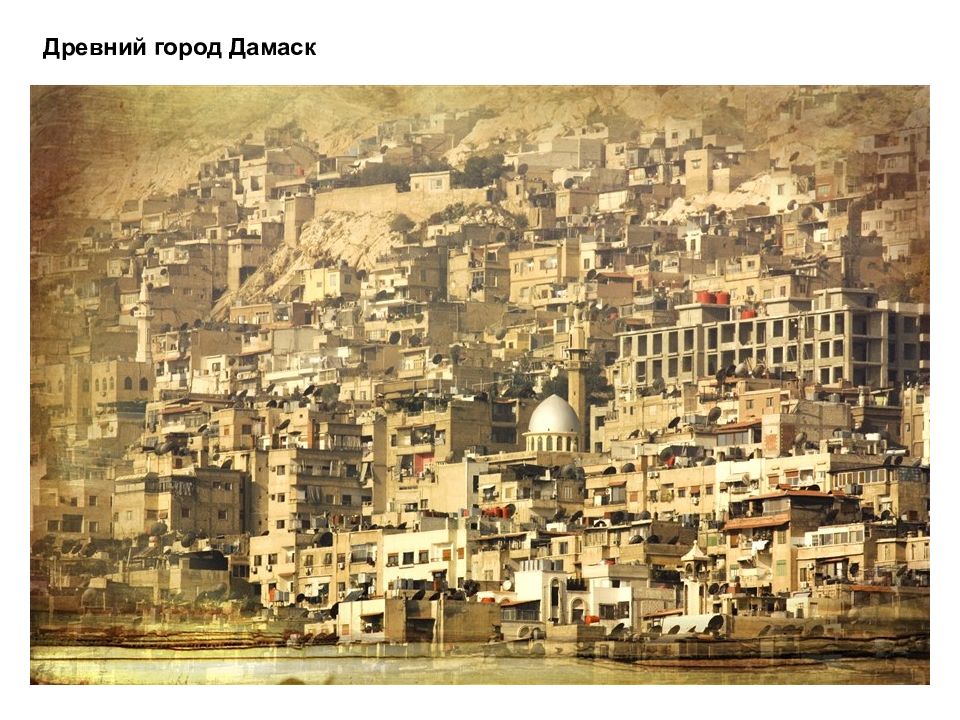

Древний город Дамаск

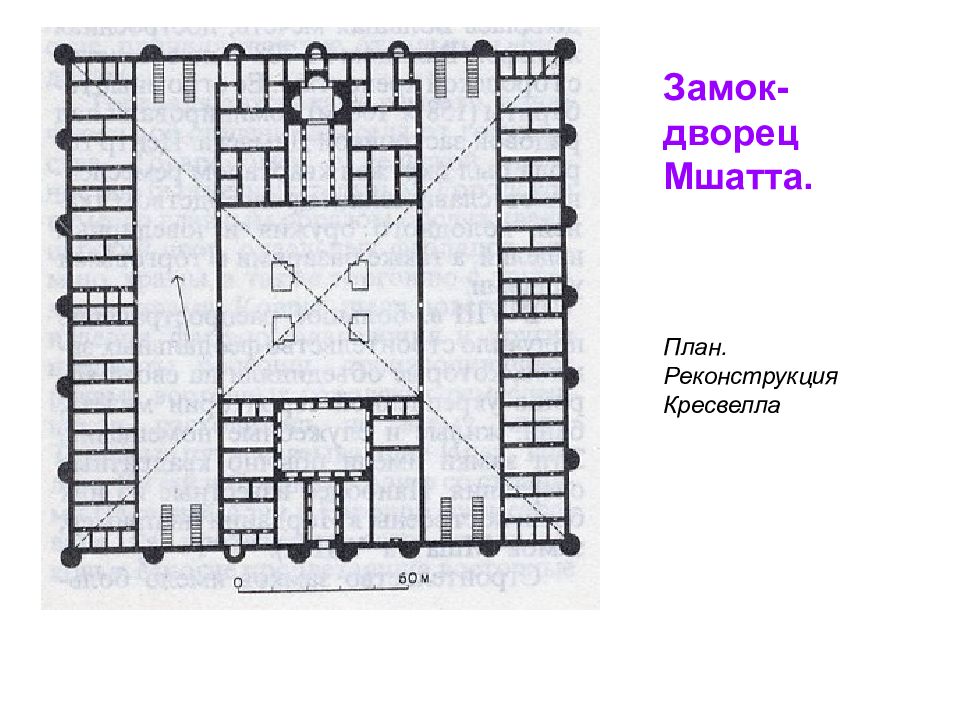

Замок-дворец Мшатта. План. Реконструкция Кресвелла

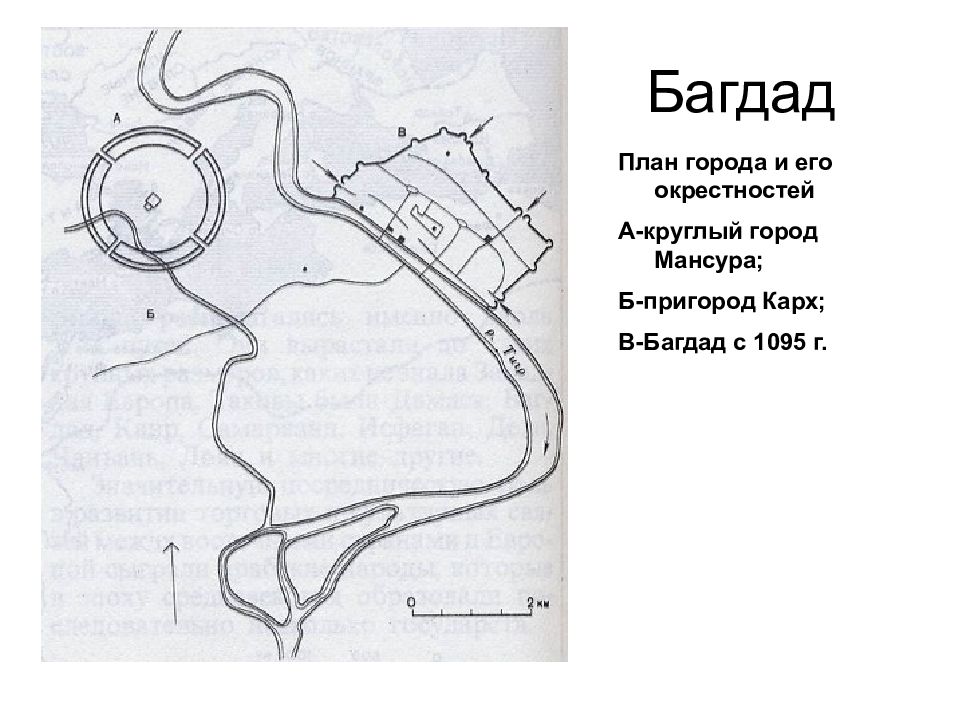

План города и его окрестностей А-круглый город Мансура; Б-пригород Карх; В-Багдад с 1095 г.
Багдад. План города, основанного халифом Мансуром в 762 г. В центре города располагался дворец Аз-Захаб с примыкающей к нему мечетью, вокруг него размещались другие дворцы и государственные учреждения. Срединная часть города изобиловала зелеными насаждениями, пальмами и напоминала оазис. За кольцом стен размещались кварталы разнородного назначения, окруженные двойной крепостной стеной с четырьмя воротами. Кругообразная форма плана Багдада воскрешала местные градостроительные традиции

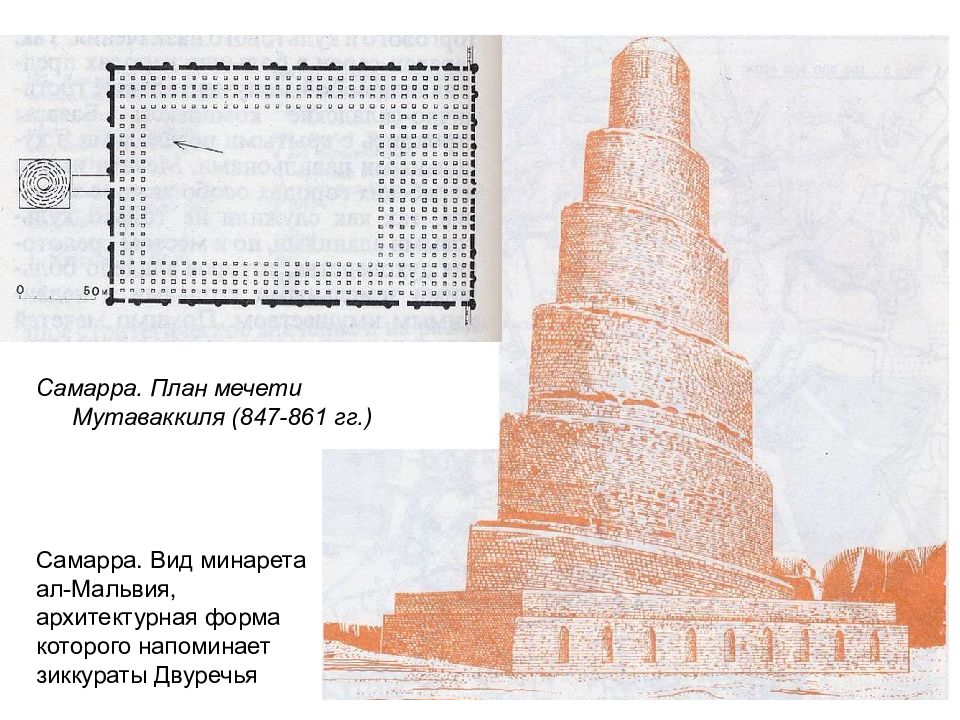

Самарра. План мечети Мутаваккиля (847-861 гг.) Самарра. Вид минарета ал-Мальвия, архитектурная форма которого напоминает зиккураты Двуречья
. Самарканд. План города Х1У-ХУП вв. Залиты черным крупнейшие сооружения 1-Медресе Улугбека; 2-Медресе Шир-Дор; 3-Медресе Тилля-Кари; 4-Перекресток торговых улиц под куполом Чор-Су; 5-Соборная мечеть Биби-Ханым; 6-комплекс мавзолеев Шах-и-Зинда; 7-мавзолей Гур-Эмир

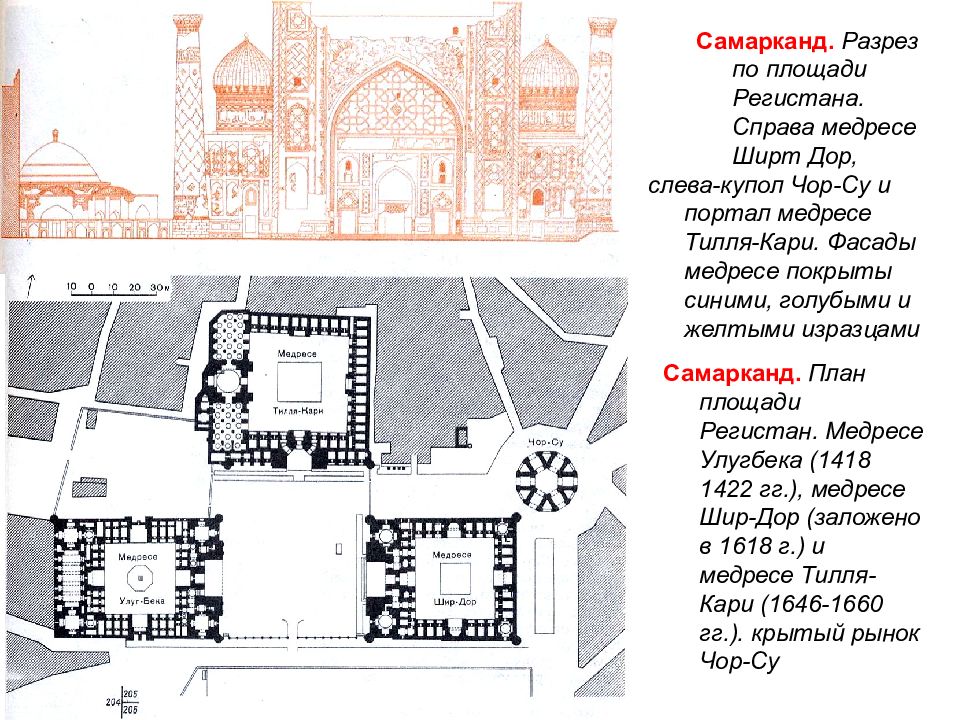

Самарканд. Разрез по площади Регистана. Справа медресе Ширт Дор, слева-купол Чор-Су и портал медресе Тилля-Кари. Фасады медресе покрыты синими, голубыми и желтыми изразцами Самарканд. План площади Регистан. Медресе Улугбека (1418 1422 гг.), медресе Шир-Дор (заложено в 1618 г.) и медресе Тилля-Кари (1646-1660 гг.). крытый рынок Чор-Су
Относится ко временам Тимуридов Монументальная лестница и коридор, вдоль которого располагаются мавзолеи, имеют протяженность около 300 м. Здесь композиционный прием парного размещения зданий (получивший название «кош») был доведен до апогея. Самарканд. План комплекса мавзолеев Шах-и-Зинда А-первая сень(1409-1449 гг.); Б-вторая сень; В-третья сень; 1-мавзолей астронома Кази-Заде-Руми (XV в.):2-мавзолей Эмир-Заде (1386 г.); 3-мавзолей Туркан-Ака (1371 г.); -мавзолей Туглу-Текин (1375 г.); 5-мавзолей Ширин-Бек-Ака (1385 г.); 6, другие мавзолеи; могила Шах-и-Зинда (1400 г.); 9-мавзолей и мечеть Туман-Ака; 10—мавзолей (1360-1361 гг.) Мемориальный загородный ансамбль Шах-и-Зинда-кладбища

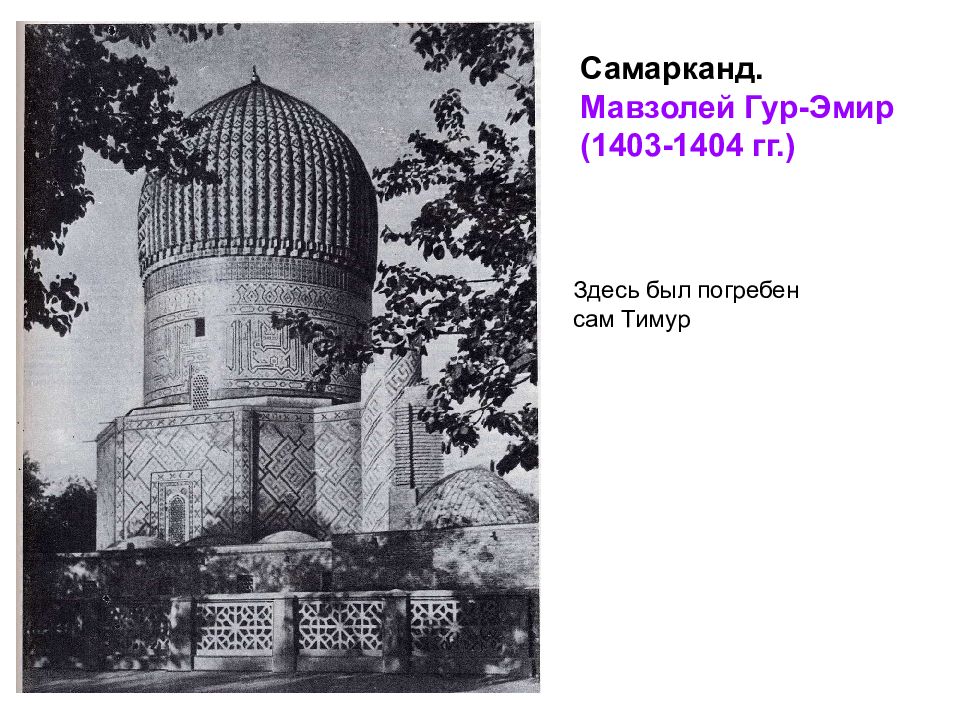

Самарканд. Мавзолей Гур-Эмир (1403-1404 гг.) Здесь был погребен сам Тимур
Бухара. План центра средневекового города 1-мечеть Калян; 2-медресе Мири-араб; 3-медресе Улугбека; 4-медресе Абдул-Азиз-хан; 5-тим Абдулла-хана; б-торговое купольное помещение Тельпак-Фуршон; 7-торговое купольное помещение Заргарон; 8-караван-сарай; 9-баня
А- Мейдано-шах;Б - территория дворца; В-базар; Г-цитадель; Д-пригород Джульфа; Е-Чор-Баг; 1 - Месджиде-и-Шах; 2-мечеть Лотфолла; 3-соборная мечеть;4- мечеть Али; 5-Али Канд; б - Чехель-Сотун; 7-Хашт-Бехишт;8-Зеркальный павильон; 9- Хафт Даст; 10-медресе и караван-сарай Мадери-Шах; 11-мост Марнун; 12-мост Аллаверды-хана; 13- акведук; 14 Поле-Хаджу Исфахан. План города Наивысший расцвет Исфахана относился к правлению шаха Аббаса I велось активное строительство дорог, мостов, караван-сараев. население Исфахана удвоилось и достигло 600 тыс. чел
Исфахан. План центральной части города 1-соборная мечеть Меджид-н-Шах (построена в 1590-1615 гг.); 2-так называемый сорокаколонный павильон (Чехель-Сутун)

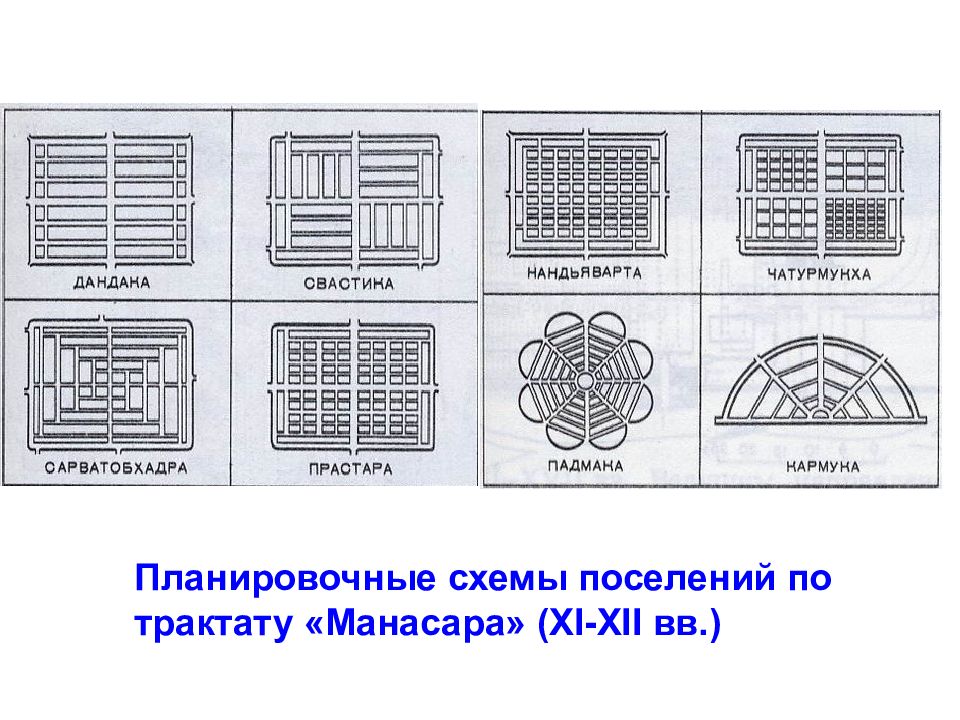

Планировочные схемы поселений по трактату «Манасара» (X I -ХII вв.)

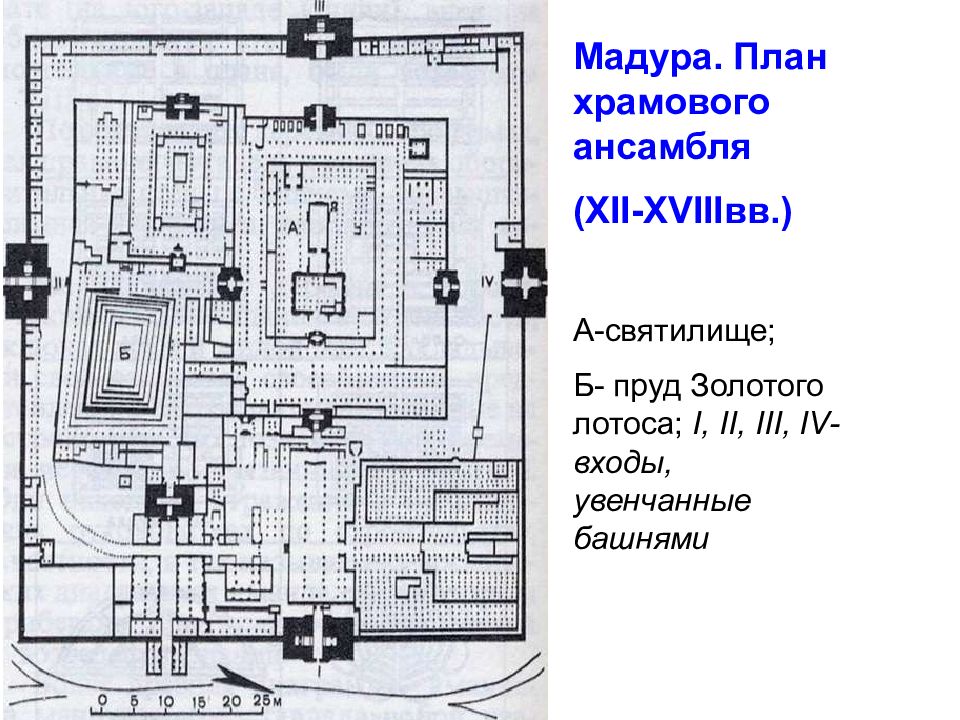

Мадура. План храмового ансамбля (XI I -Х VIII вв.) А- c вятилище; Б- пруд Золотого лотоса; I, II, III, I V -входы, увенчанные башнями
Дели, Ситуационный план поселений (XII- XVII вв.) I -территория Лал-Кот (конец ХП в,); 2-территория Сири (начало XIV в,)3-территория Джахан панах (первая половина XIV в.); 4-территория Туглакабал (первая половина XIV в,); 5-цитадель Адилабад (начало XIV в,); 6-дворец-крепость Котла (конец XIV вв; 7-территория шахджаханабад (середина XVII в,);8-крепость «Красный Форт» (середина XVII в,); 9-территория города, основанного в первой половине XX в, Дели Шахджаханабад, План Красного форта (середина XVII в,) 1- входной портал (ворота Лахора); 2-сводчатое помещение; 3 - внутренний 4 -внутренние переходы к воротам Дели и к садам в северной части ансамбля: 5 -музыкальный павильон; 6 -главный двор; 7-павильон для государственных приемов Диван-и-Амм); 8-сад; 9-дворец Ранг-Махал; 10-зал для частных аудиенций (Диван-и-Кхасс);11 -входной портал (ворота Дели)
Агра. План крепости Красный Форт (вторая половина XVI в.) 1 -дворец Джахангири-Махал (1570 г.); 2-дворец Кхасс-Махал; 3-главный двор дворцового ансамбля с павильоном для государственных приемов (Диван-и-Амм); 4-открытый двор с павильоном для частных аудиенций (Диван-и-Кхасс); 5-входные западные ворота (ворота Дели); 6-входные южные ворота (ворота Амара-Сингха). Черным залиты постройки периода правления Акбара, а штриховкой выделены постройки периода правления Шах-Джахана Дели. Лал-Кот. План ансамбля мечети Кувват-уль-Ислам (конец XII-начало XIVв.) 1- внутренний двор мечети (1197 г.); 2-минарет Кутб-Минар (1199 г.); 3-территория мечети к 1229 г.; 4-мавзолей Ильтутмиша (1235 г.); 5-территория мечети к 1296 г.; 6-недостроенный минарет (1316 г.); 7-входные ворота Ала-и-Дарваза (1305 г.)
Агра. Ситуационный план крепости Красный Форт (XV 1-ХVII вв.) 1-крепость Красный Форт (1564-1570 гг.); 2-ансамбль Тадж-Махал (1632-1654 гг.)

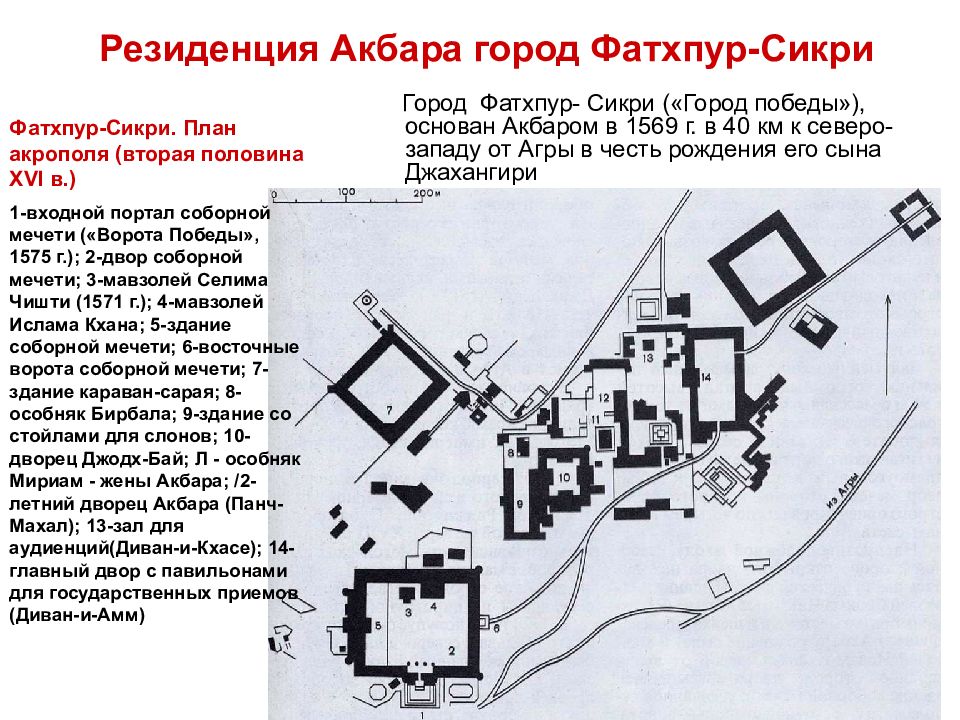

Город Фатхпур- Сикри («Город победы»), основан Акбаром в 1569 г. в 40 км к северо- западу от Агры в честь рождения его сына Джахангири Фатхпур-Сикри. План акрополя (вторая половина XVI в.) 1-входной портал соборной мечети («Ворота Победы», 1575 г.); 2-двор соборной мечети; 3-мавзолей Селима Чишти (1571 г.); 4-мавзолей Ислама Кхана; 5-здание соборной мечети; 6-восточные ворота соборной мечети; 7-здание караван-сарая; 8-особняк Бирбала; 9-здание со стойлами для слонов; 10-дворец Джодх-Бай; Л - особняк Мириам - жены Акбара; /2-летний дворец Акбара (Панч-Махал); 13-зал для аудиенций(Диван-и-Кхасе); 14-главный двор с павильонами для государственных приемов (Диван-и-Амм)

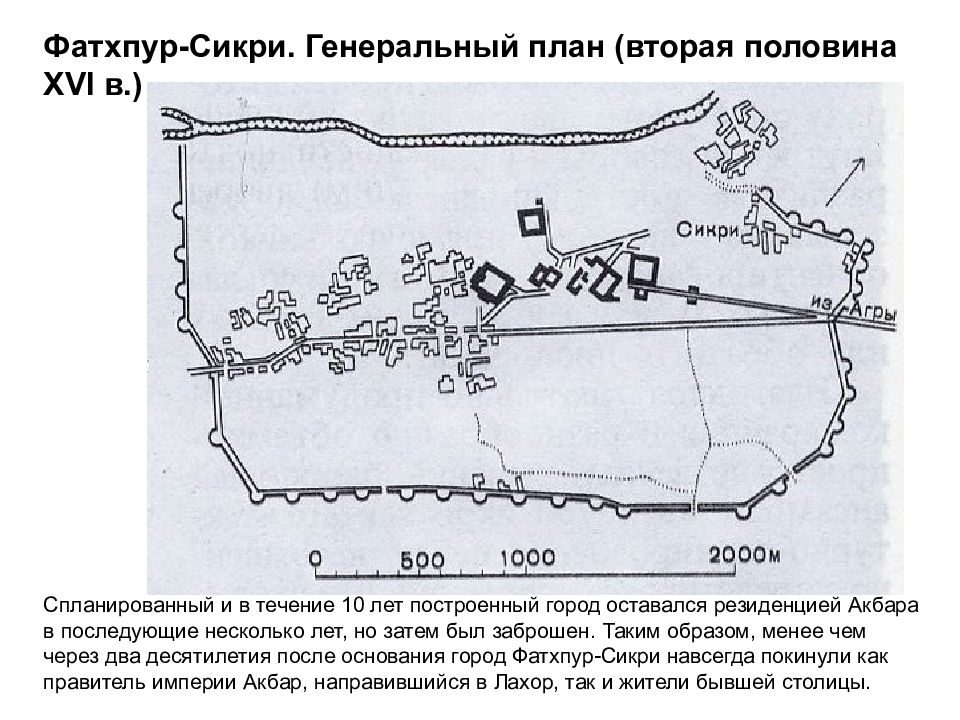

Фатхпур-Сикри. Генеральный план (вторая половина XVI в.) Спланированный и в течение 10 лет построенный город оставался резиденцией Акбара в последующие несколько лет, но затем был заброшен. Таким образом, менее чем через два десятилетия после основания город Фатхпур-Сикри навсегда покинули как правитель империи Акбар, направившийся в Лахор, так и жители бывшей столицы.
