МДК 01.01 Проектирование зданий и сооружений

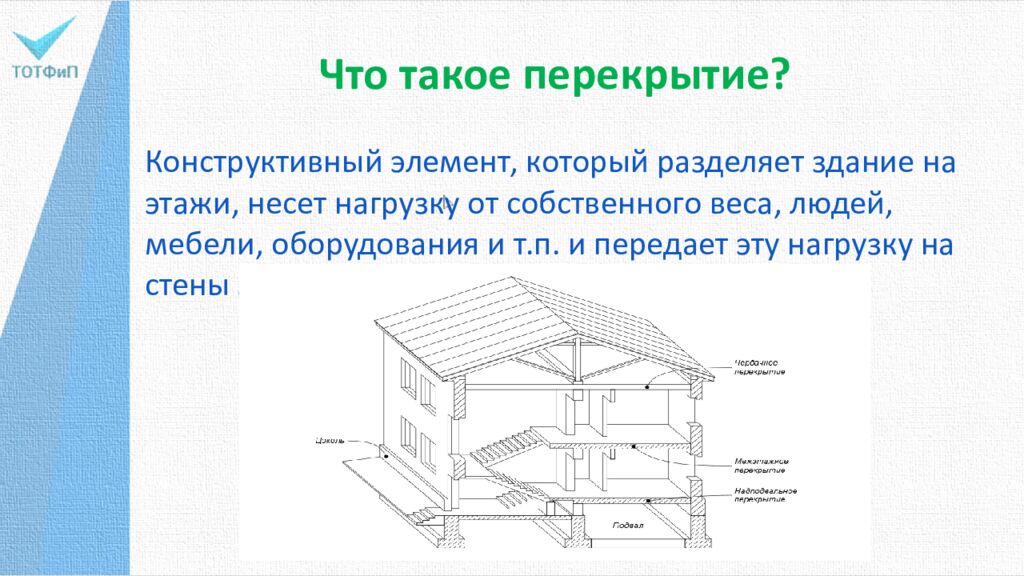

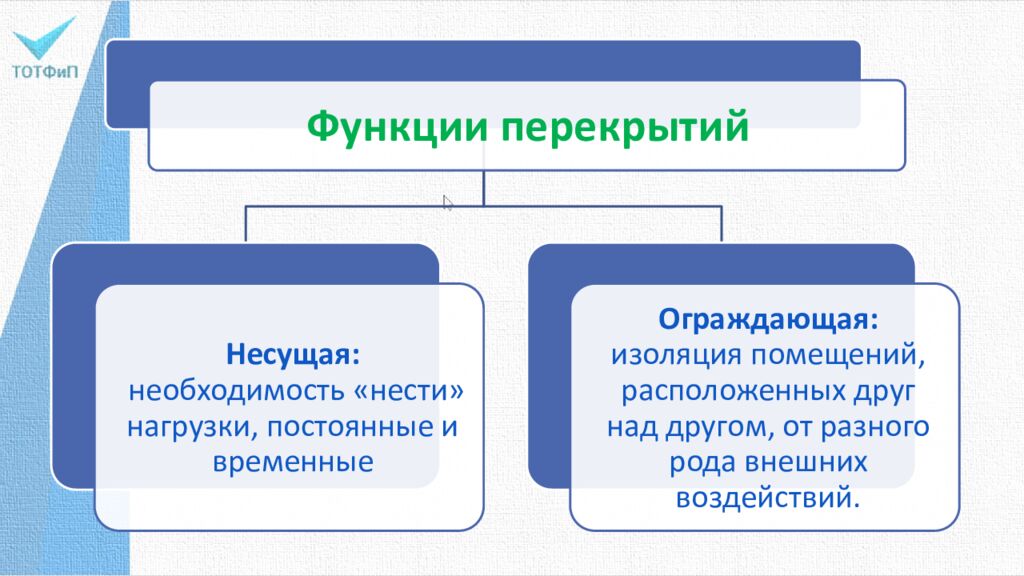

Конструктивный элемент, который разделяет здание на этажи, несет нагрузку от собственного веса, людей, мебели, оборудования и т.п. и передает эту нагрузку на стены здания.
Достаточная прочность, чтобы выдержать нагрузку; Должно быть жестким, то есть под действием нагрузок не давать прогибов больше установленных нормами; Достаточная степень звукоизоляции; Теплоизоляция для перекрытий, разделяющих помещения с разницей температур от 10 градусов; Огнестойкость в зависимости от материала конструкций.

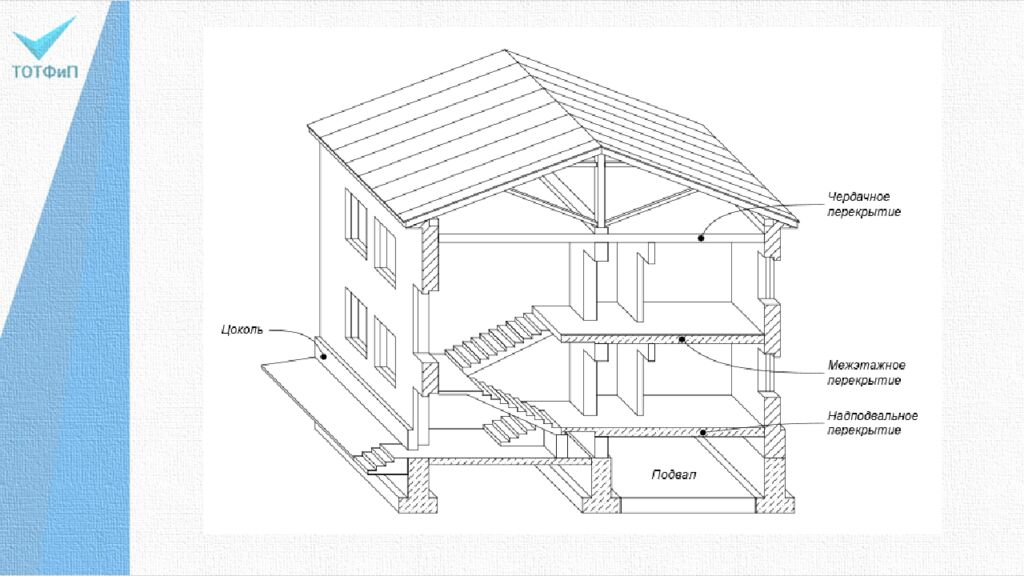

1. По месту расположения перекрытий в здании: междуэтажные (разделяющие жилые этажи, включая и мансардный), подвальные (отделяющие подвал от жилого этажа), цокольные (отделяющие жилой этаж от холодного подполья), чердачные (отделяющие жилой этаж от неотапливаемого чердака).

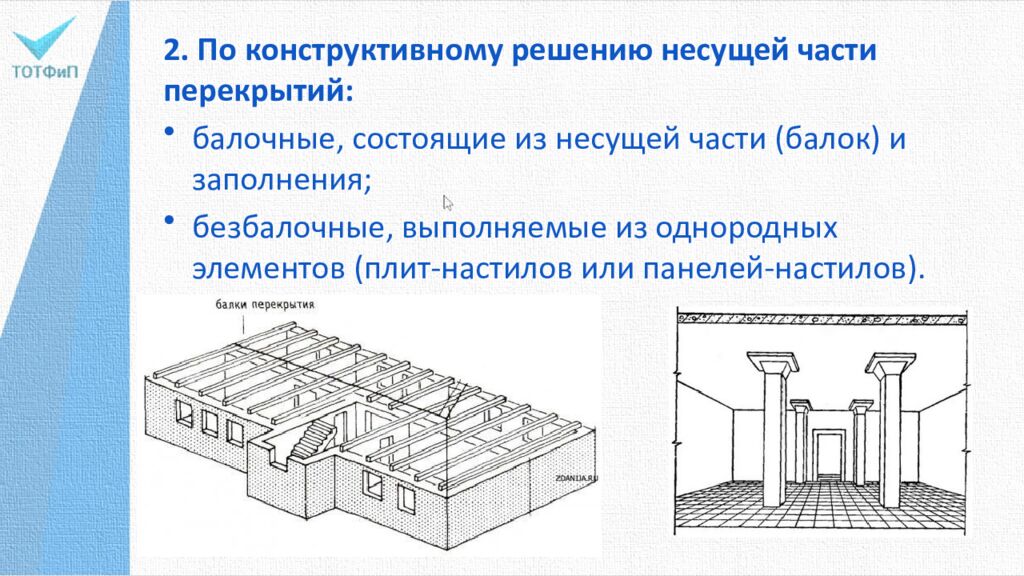

2. По конструктивному решению несущей части перекрытий: балочные, состоящие из несущей части (балок) и заполнения; безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов).

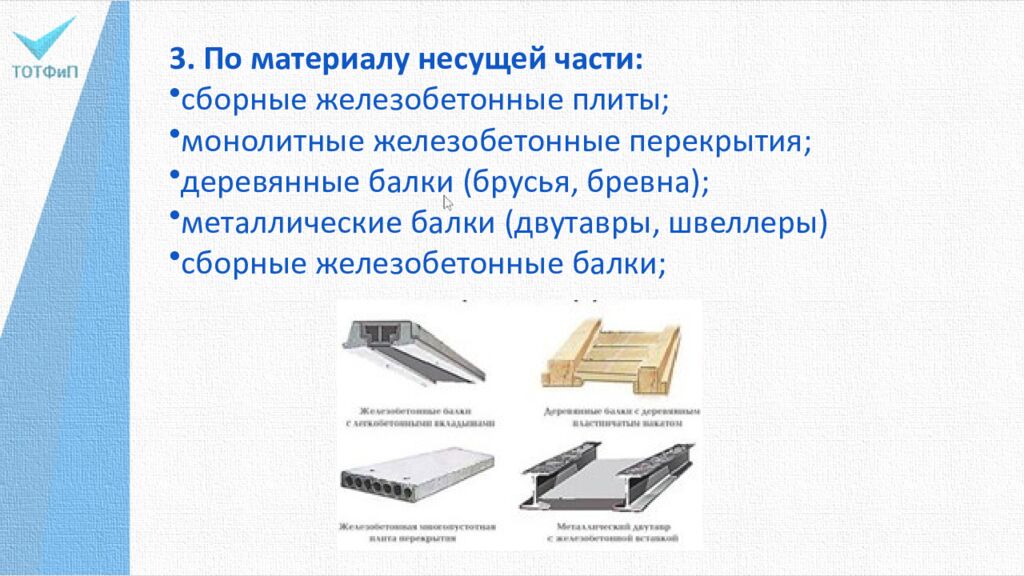

3. По материалу несущей части: сборные железобетонные плиты; монолитные железобетонные перекрытия; деревянные балки (брусья, бревна); металлические балки ( двутавры, швеллеры) сборные железобетонные балки;

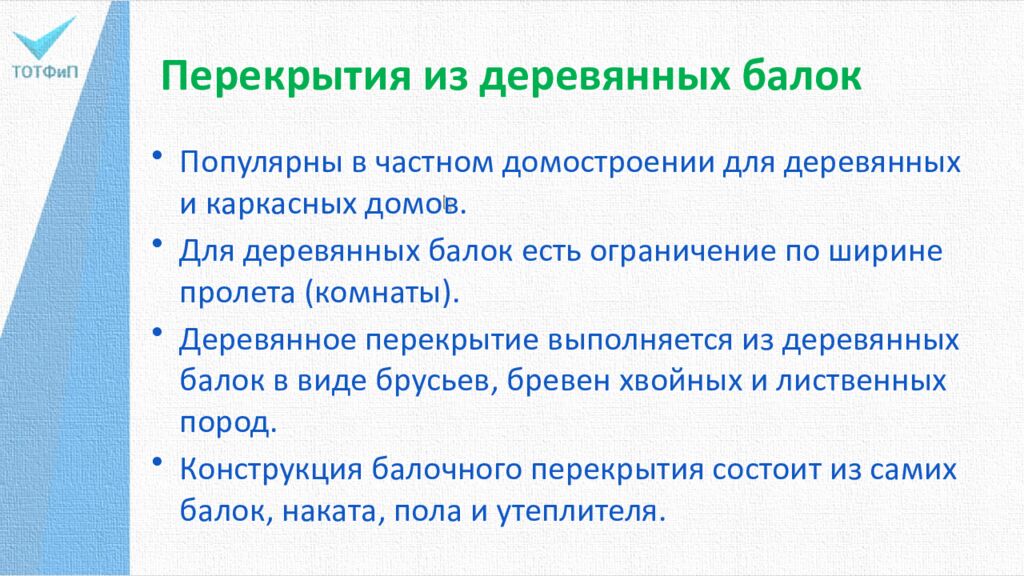

Популярны в частном домостроении для деревянных и каркасных домов. Для деревянных балок есть ограничение по ширине пролета (комнаты). Деревянное перекрытие выполняется из деревянных балок в виде брусьев, бревен хвойных и лиственных пород. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

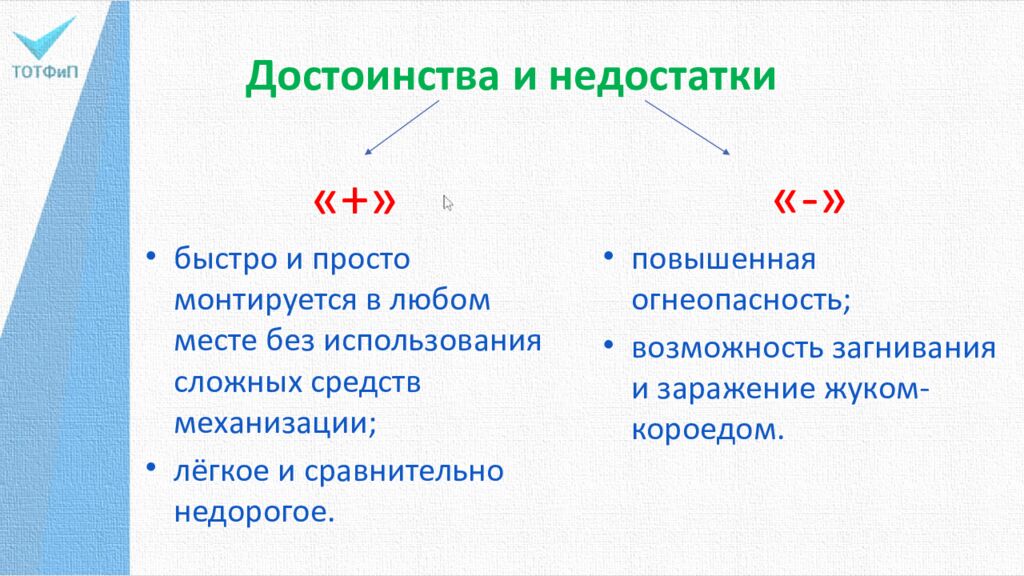

«+» быстро и просто монтируется в любом месте без использования сложных средств механизации; лёгкое и сравнительно недорогое. «-» повышенная огнеопасность; возможность загнивания и заражение жуком-короедом.
Установка балки в гнездо и гидроизоляция Стык балок

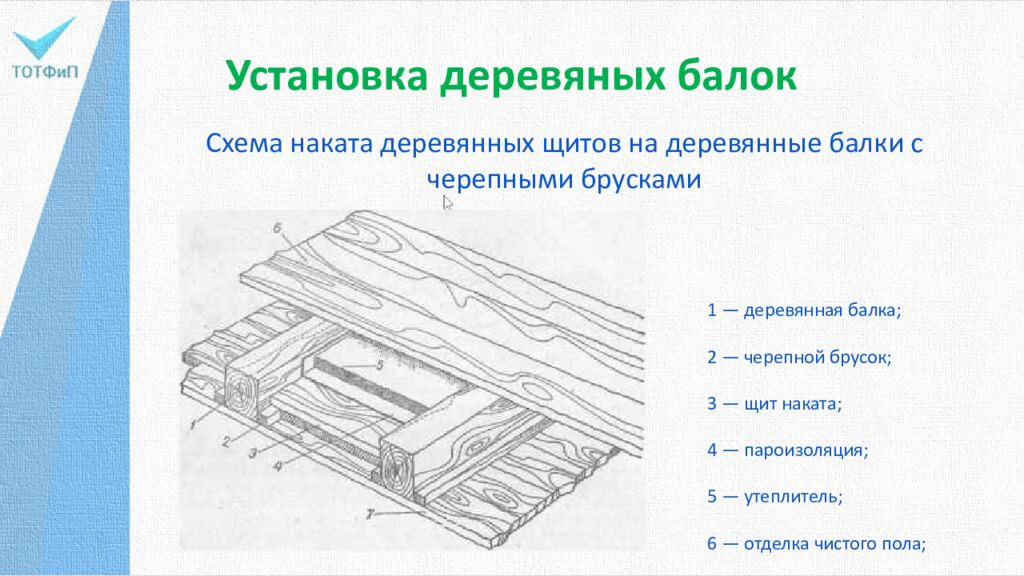

Схема наката деревянных щитов на деревянные балки с черепными брусками 1 — деревянная балка; 2 — черепной брусок; 3 — щит наката; 4 — пароизоляция ; 5 — утеплитель; 6 — отделка чистого пола; 7 — отделка пола.

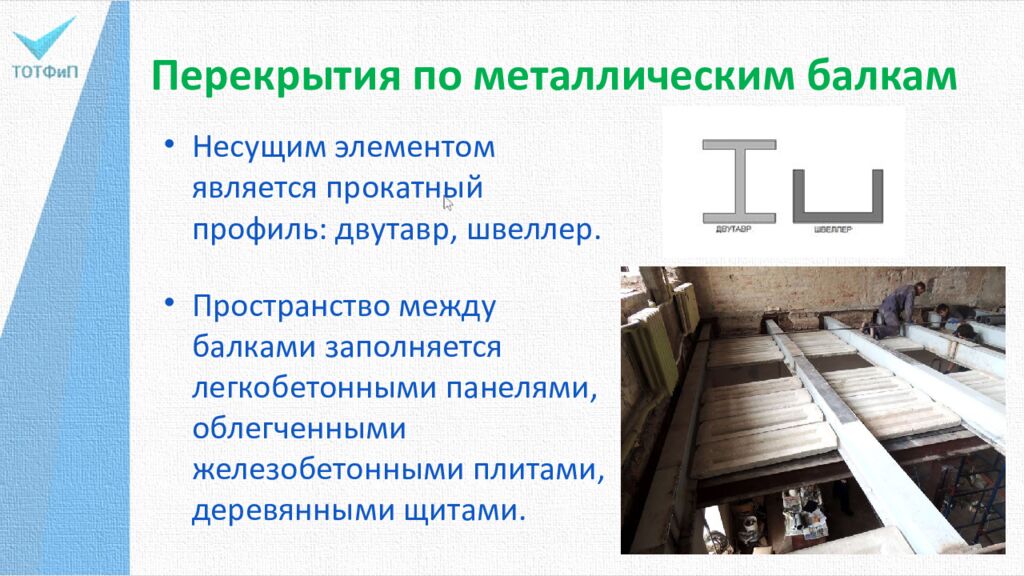

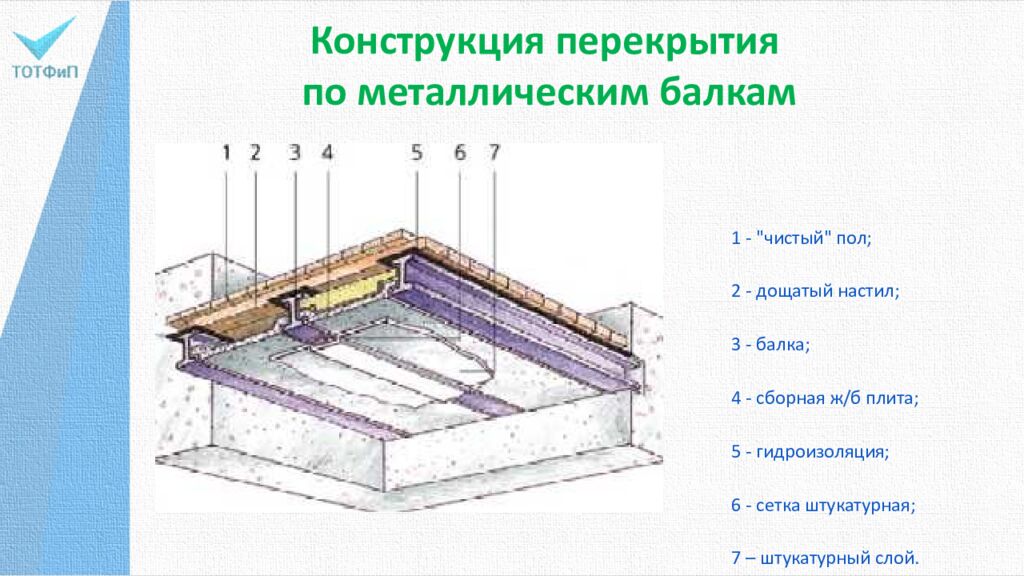

Несущим элементом является прокатный профиль: двутавр, швеллер. Пространство между балками заполняется легкобетонными панелями, облегченными железобетонными плитами, деревянными щитами.
«+» можно перекрывать большие пролеты, чем с использованием деревянных; достаточно надежны и более долговечны. «-» для монтажа необходимо использовать грузоподъёмное оборудование.
1 - "чистый" пол; 2 - дощатый настил; 3 - балка; 4 - сборная ж/б плита; 5 - гидроизоляция; 6 - сетка штукатурная; 7 – штукатурный слой.

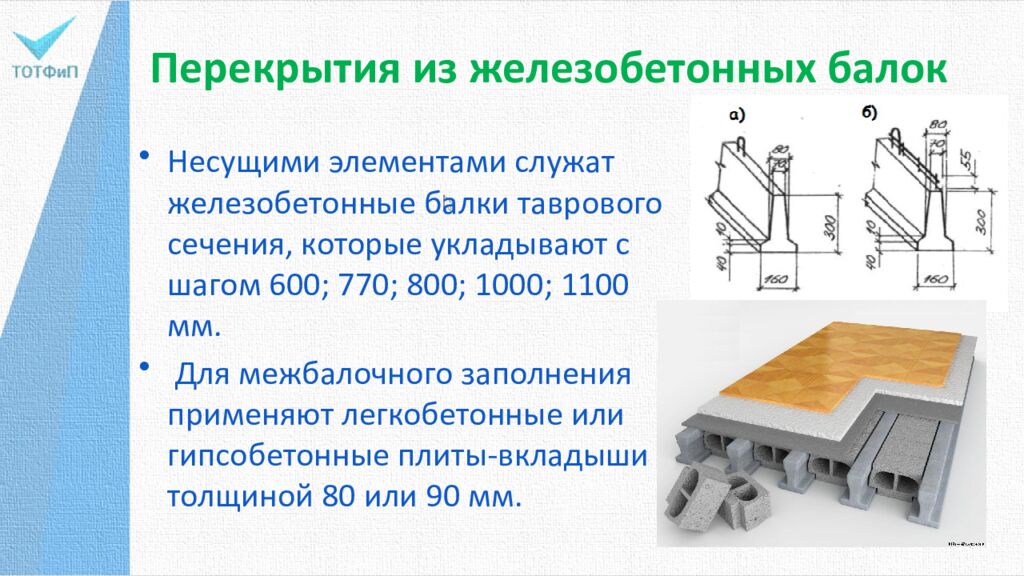

Несущими элементами служат железобетонные балки таврового сечения, которые укладывают с шагом 600; 770; 800; 1000; 1100 мм. Для межбалочного заполнения применяют легкобетонные или гипсобетонные плиты-вкладыши толщиной 80 или 90 мм.
«+» можно перекрывать большие пролеты, чем с использованием деревянных; достаточно надежны и более долговечны. «-» для монтажа необходимо использовать грузоподъёмное оборудование.
1 - железобетонная балка; 2 - пустотелые блоки; 3 - цементная стяжка; 4 – покрытие пола.
Наиболее популярные, особенно в кирпичных домах. Для установки железобетонных перекрытий применяют две разновидности панелей: - сплошные панели (чаще для крупнопанельного домостроения); - многопустотные панели.

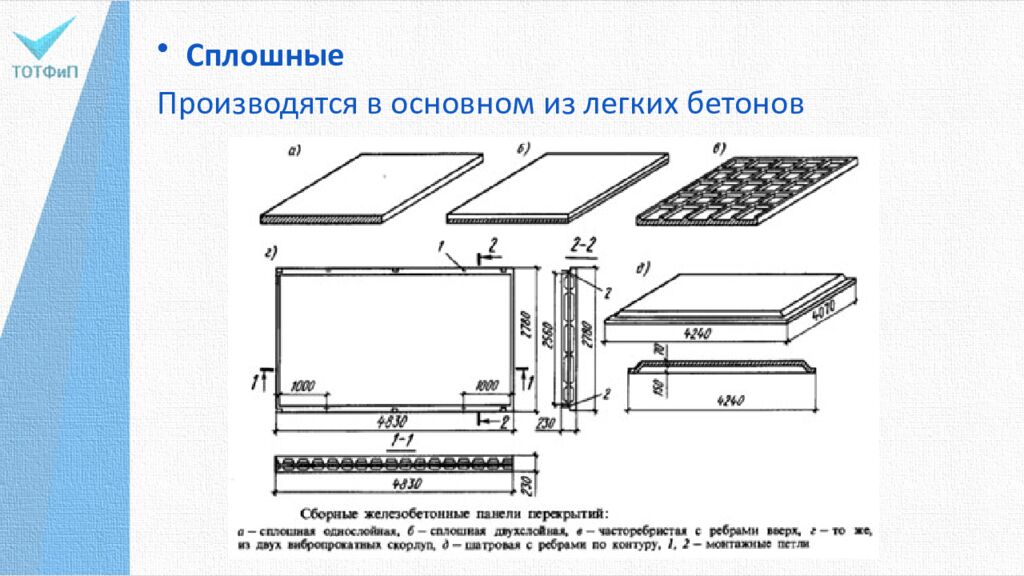

Сплошные Производятся в основном из легких бетонов

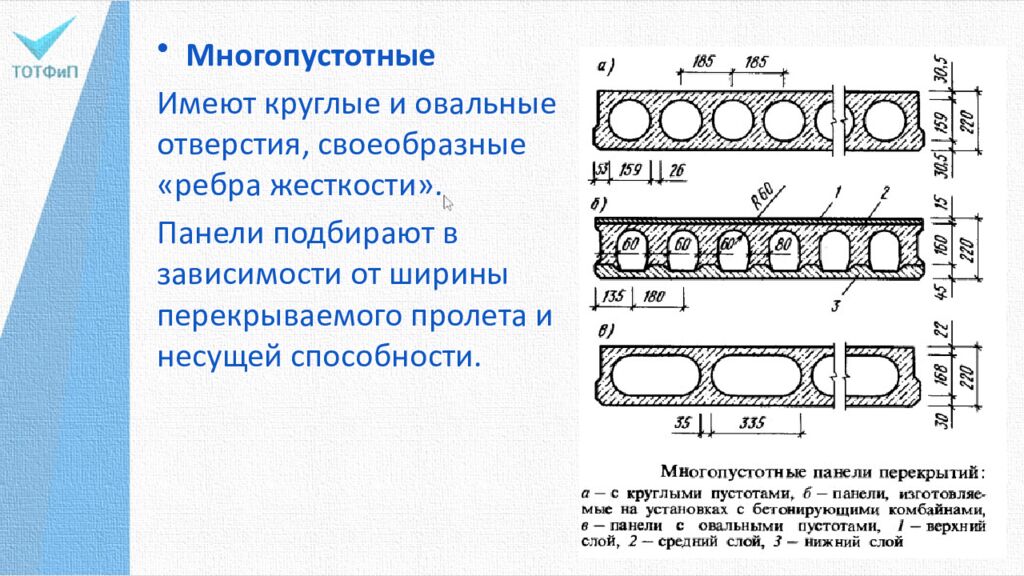

Многопустотные Имеют круглые и овальные отверстия, своеобразные «ребра жесткости». Панели подбирают в зависимости от ширины перекрываемого пролета и несущей способности.
«+» Имеют высокую прочность и рассчитаны на полезную нагрузку свыше 200 кг/м2; В отличие от дерева бетон не боится сырости и не требует никакого ухода. «-» При монтаже требуется грузоподъёмная техника. Трудно приобрести готовые плиты нужного размера, так как на заводе их изготавливают стандартных размеров.

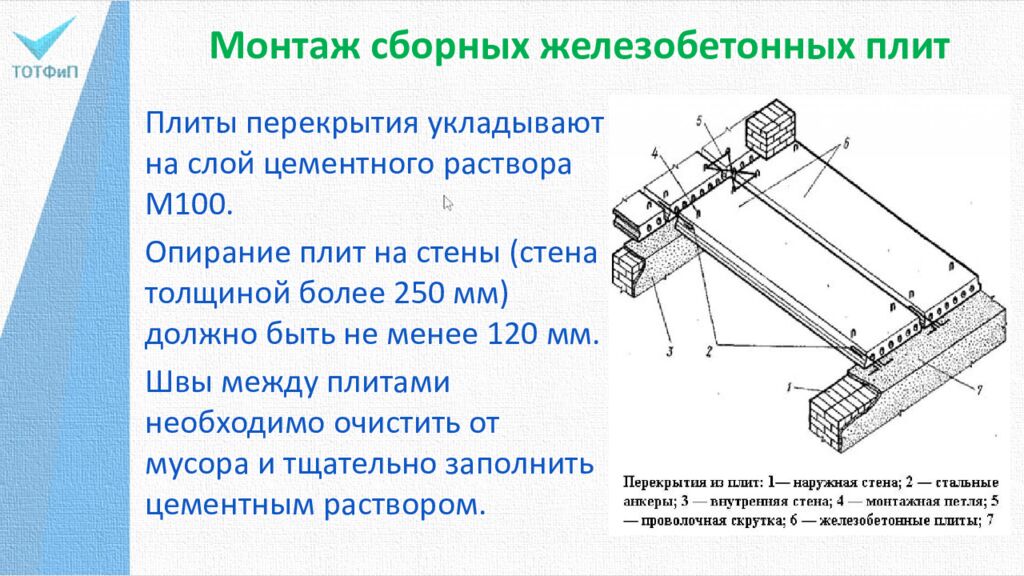

Плиты перекрытия укладывают на слой цементного раствора М100. Опирание плит на стены (стена толщиной более 250 мм) должно быть не менее 120 мм. Швы между плитами необходимо очистить от мусора и тщательно заполнить цементным раствором.

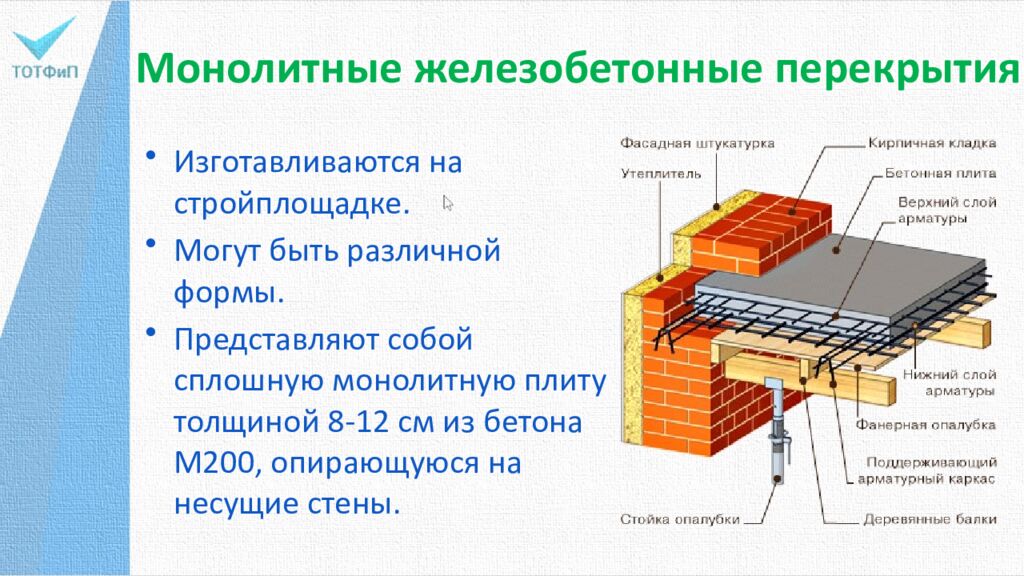

Изготавливаются на стройплощадке. Могут быть различной формы. Представляют собой сплошную монолитную плиту толщиной 8-12 см из бетона М200, опирающуюся на несущие стены.

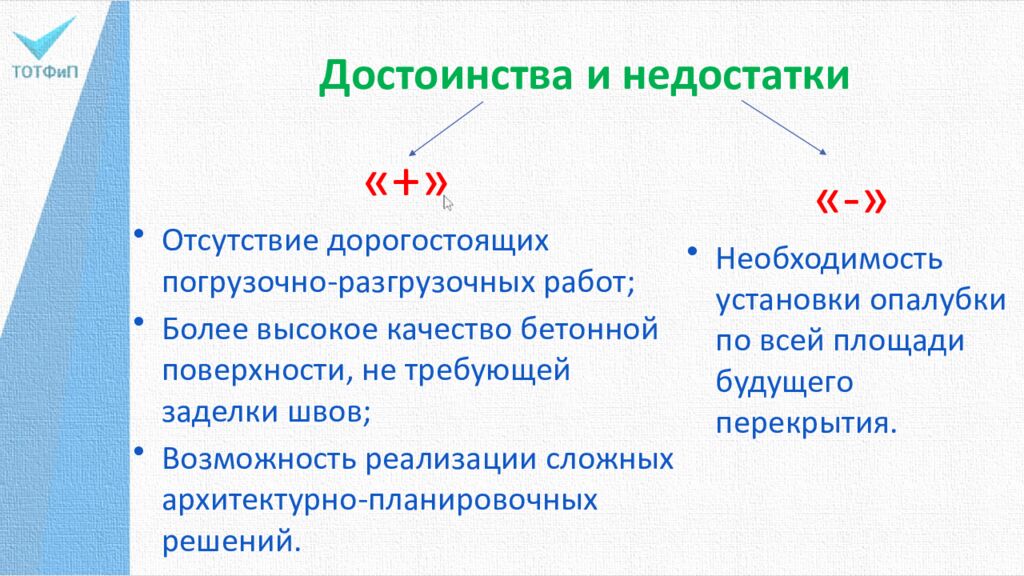

«+» Отсутствие дорогостоящих погрузочно-разгрузочных работ; Более высокое качество бетонной поверхности, не требующей заделки швов; Возможность реализации сложных архитектурно-планировочных решений. «-» Необходимость установки опалубки по всей площади будущего перекрытия.

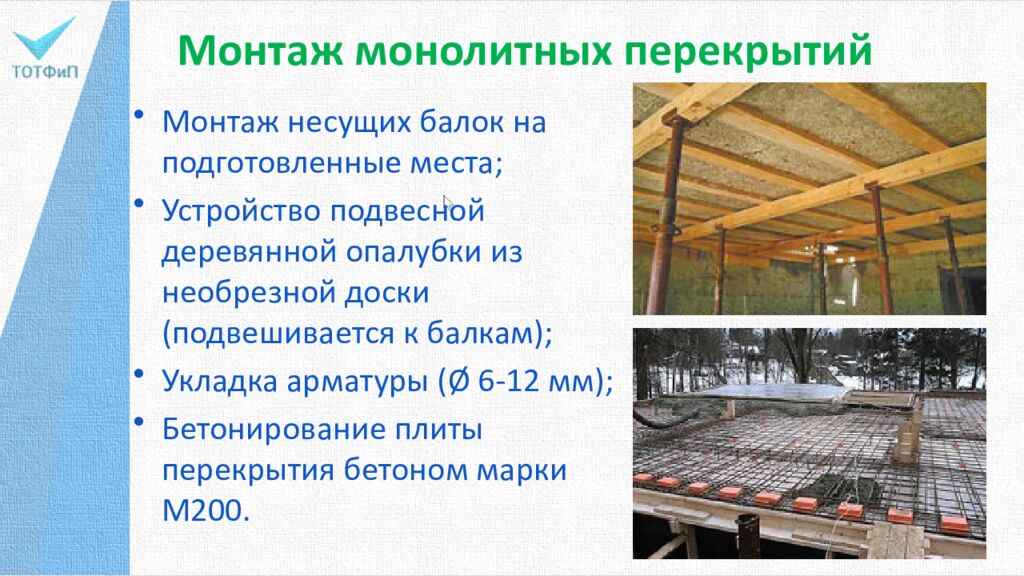

Монтаж несущих балок на подготовленные места; Устройство подвесной деревянной опалубки из необрезной доски (подвешивается к балкам); Укладка арматуры ( Ø 6-12 мм); Бетонирование плиты перекрытия бетоном марки М200.

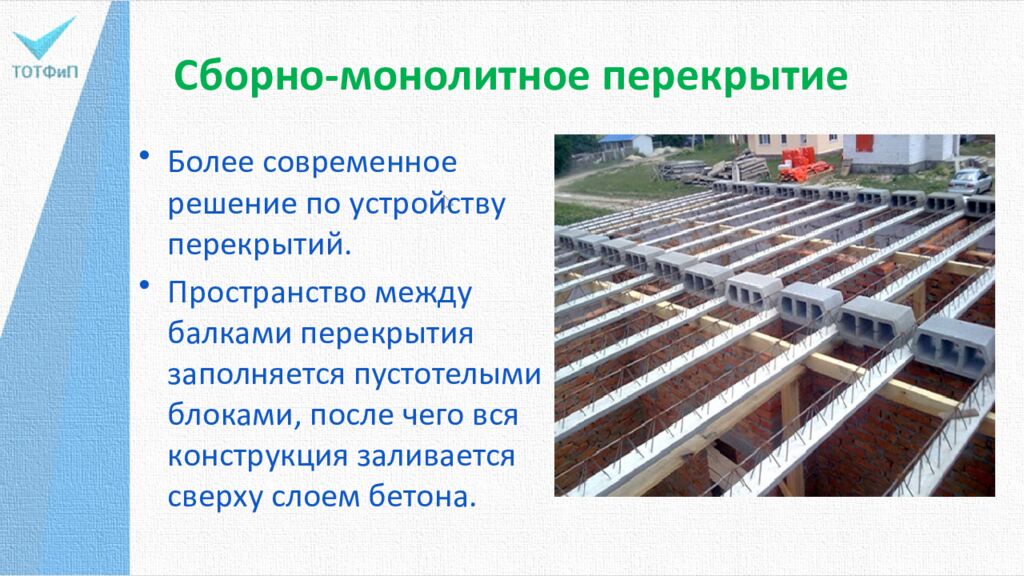

Более современное решение по устройству перекрытий. Пространство между балками перекрытия заполняется пустотелыми блоками, после чего вся конструкция заливается сверху слоем бетона.

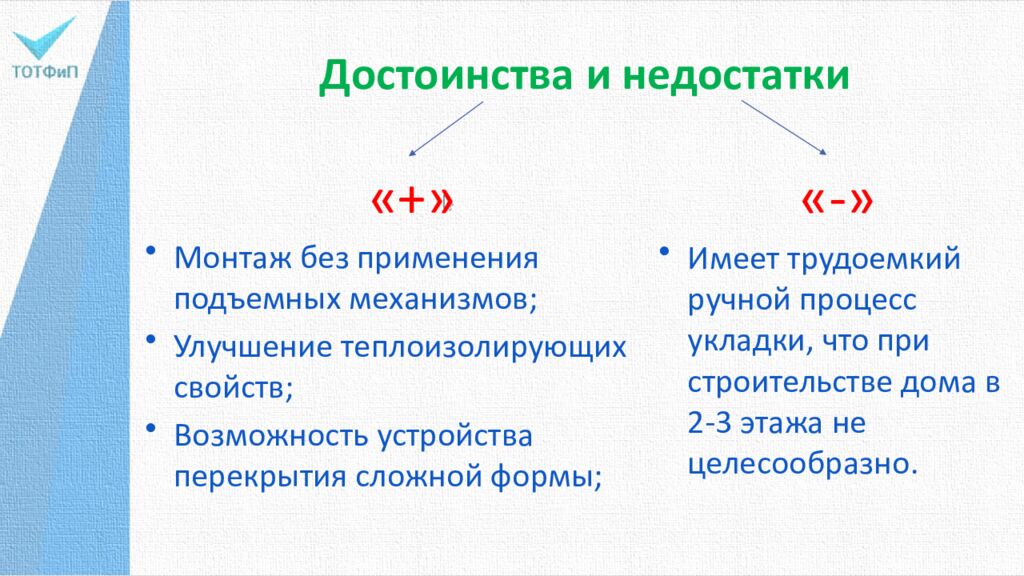

«+» Монтаж без применения подъемных механизмов; Улучшение теплоизолирующих свойств; Возможность устройства перекрытия сложной формы; «-» Имеет трудоемкий ручной процесс укладки, что при строительстве дома в 2-3 этажа не целесообразно.

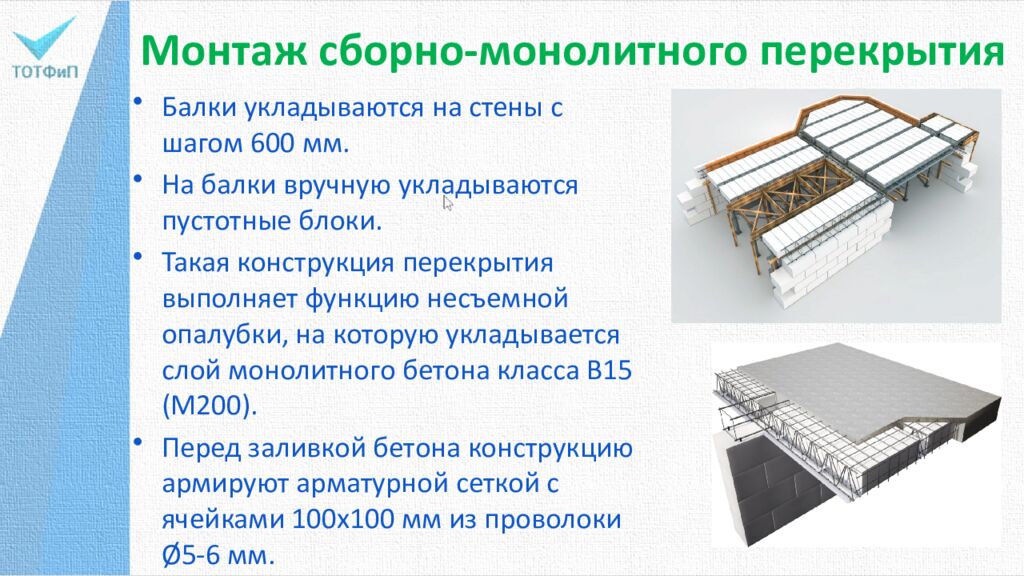

Балки укладываются на стены с шагом 600 мм. На балки вручную укладываются пустотные блоки. Такая конструкция перекрытия выполняет функцию несъемной опалубки, на которую укладывается слой монолитного бетона класса В15 (М200). Перед заливкой бетона конструкцию армируют арматурной сеткой с ячейками 100х100 мм из проволоки Ø5-6 мм.

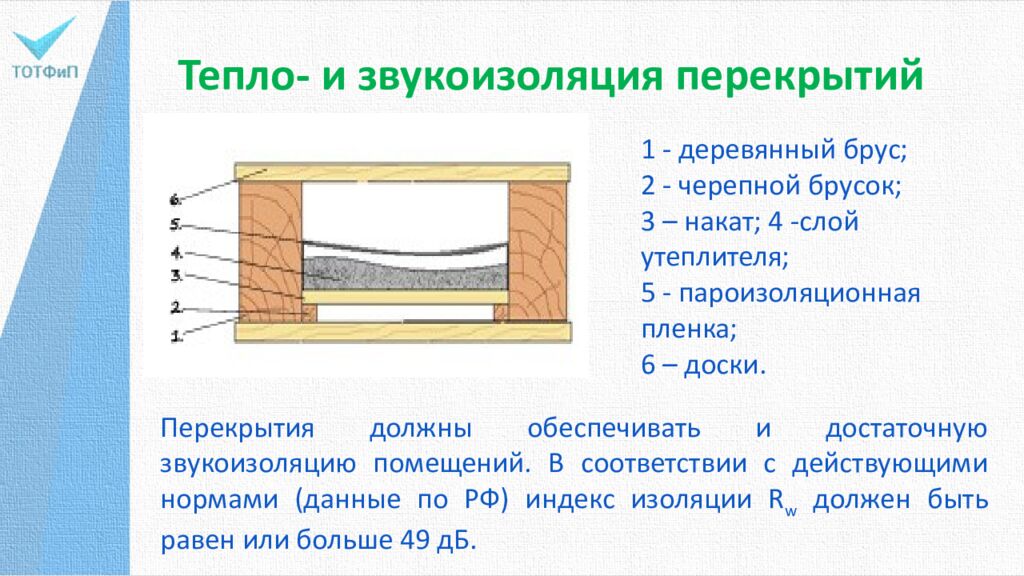

1 - деревянный брус; 2 - черепной брусок; 3 – накат; 4 -слой утеплителя; 5 - пароизоляционная пленка; 6 – доски. Перекрытия должны обеспечивать и достаточную звукоизоляцию помещений. В соответствии с действующими нормами (данные по РФ) индекс изоляции R w должен быть равен или больше 49 дБ.
