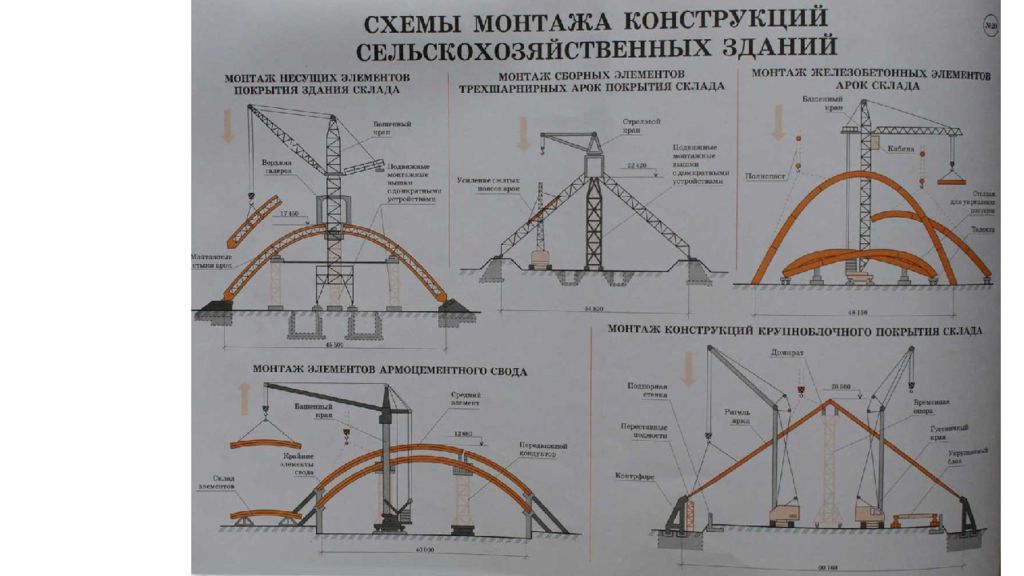

КОНСТРУКЦИИ ПОКРЫТИЙ ПРОМЫШЛЕННЫХ ЗДАНИЙ

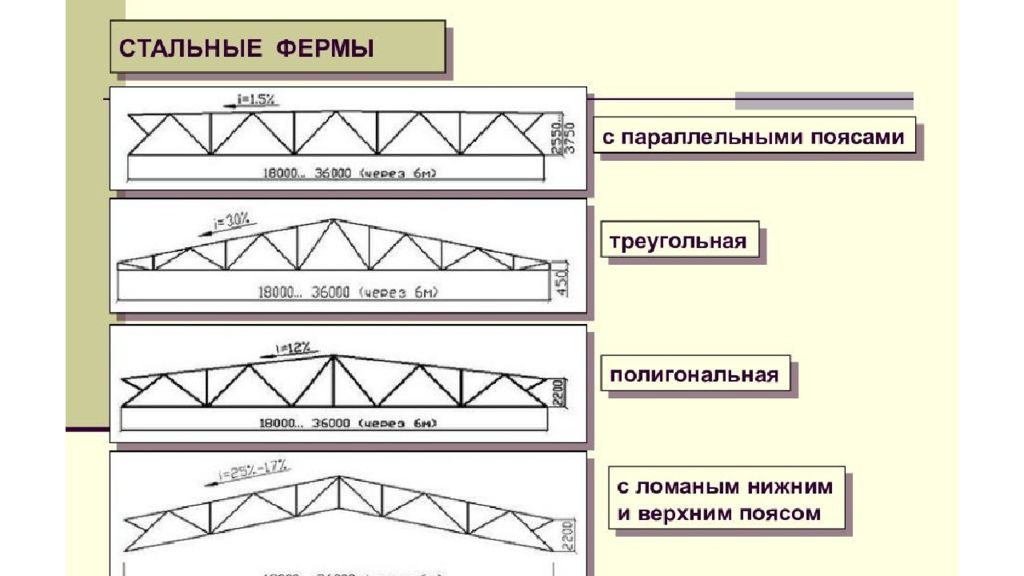

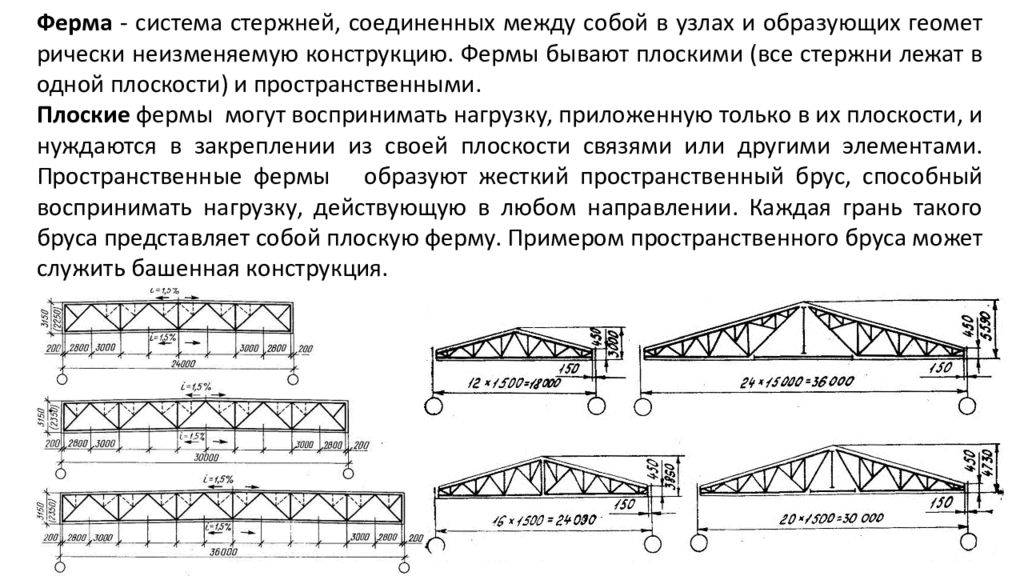

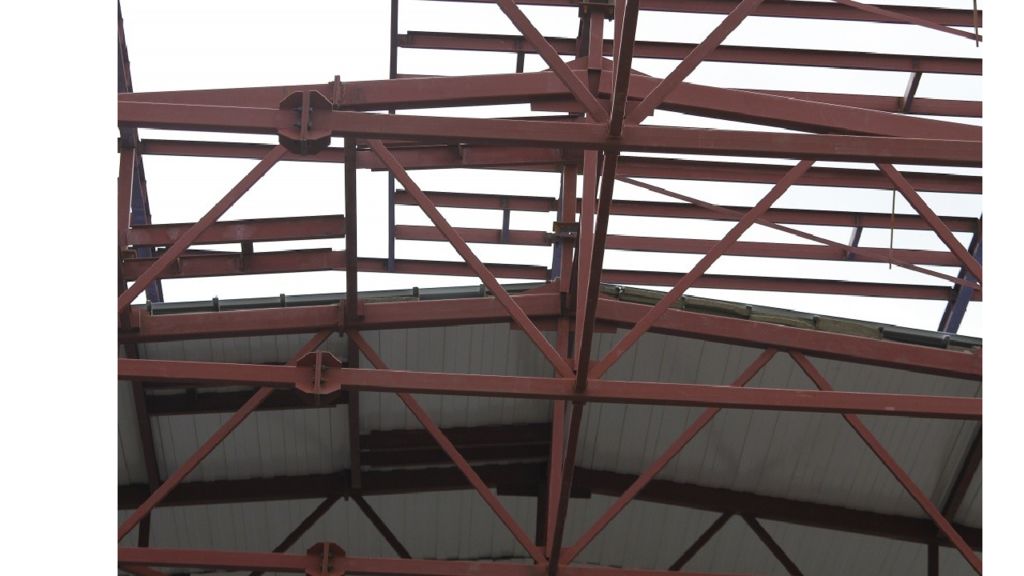

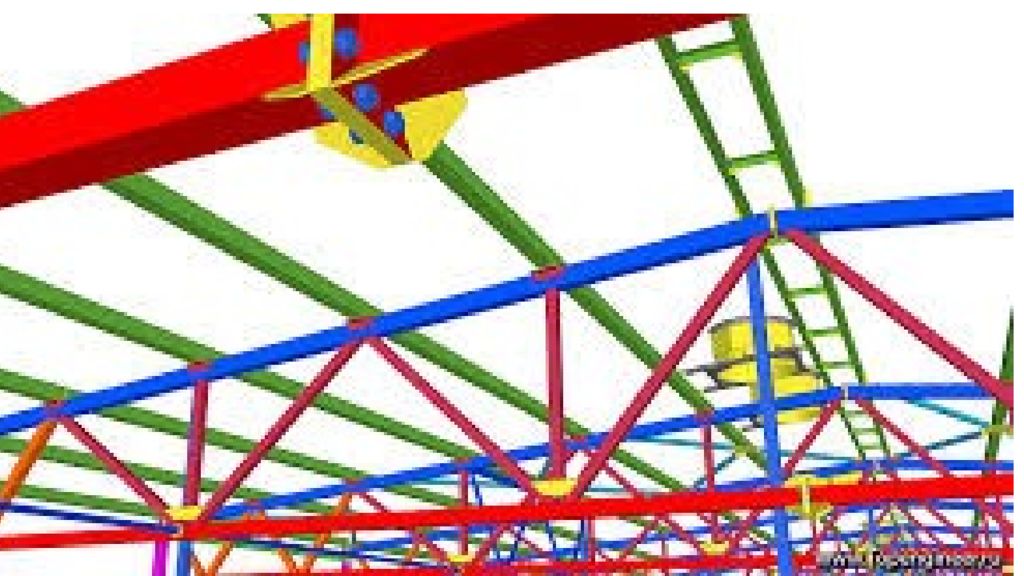

Ферма - система стержней, соединенных между собой в узлах и образующих геометрически неизменяемую конструкцию. Фермы бывают плоскими (все стержни лежат в одной плоскости) и пространственными. Плоские фермы могут воспринимать нагрузку, приложенную только в их плоскости, и нуждаются в закреплении из своей плоскости связями или другими элементами. Пространственные фермы образуют жесткий пространственный брус, способный воспринимать нагрузку, действующую в любом направлении. Каждая грань такого бруса представляет собой плоскую ферму. Примером пространственного бруса может служить башенная конструкция.

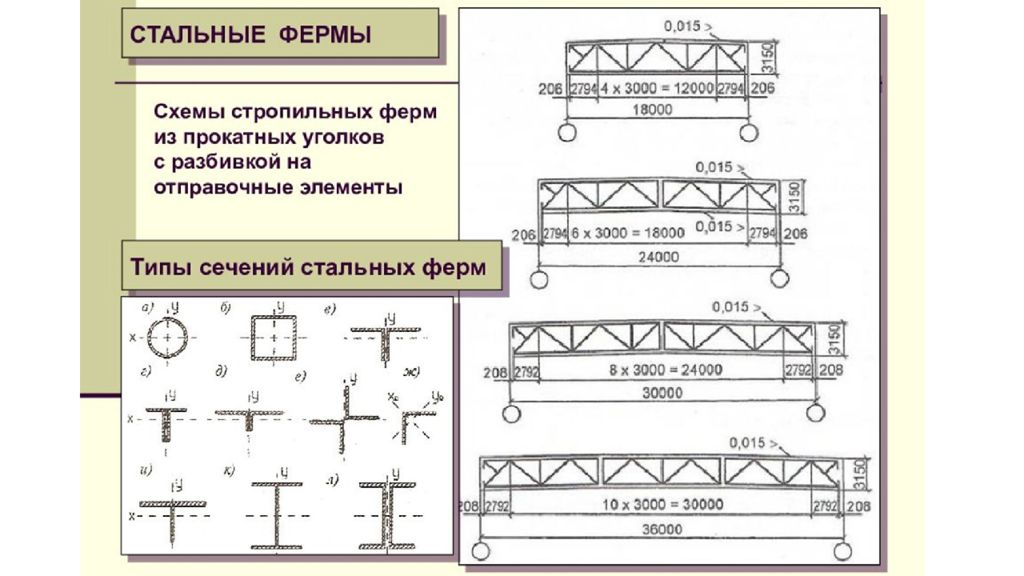

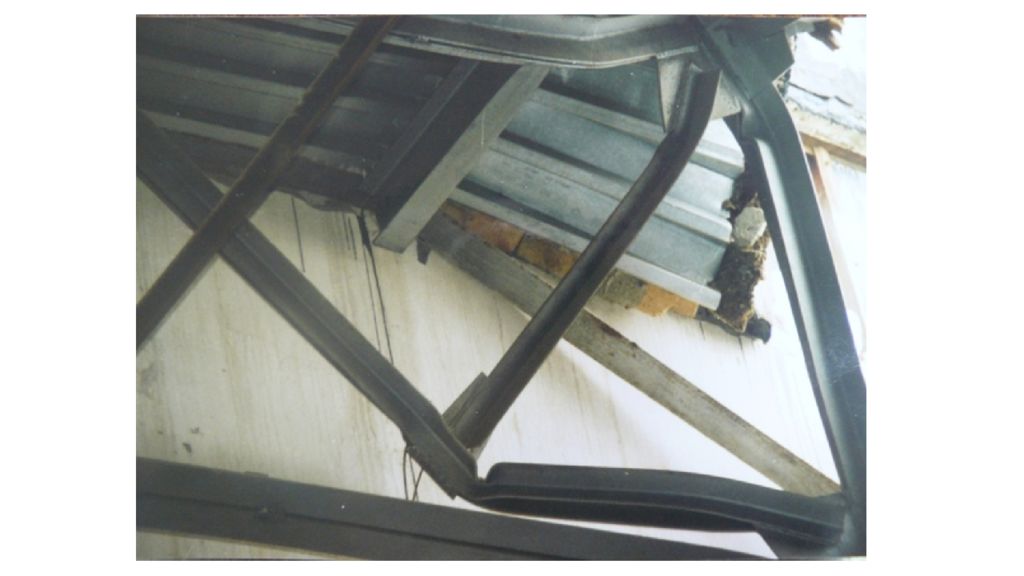

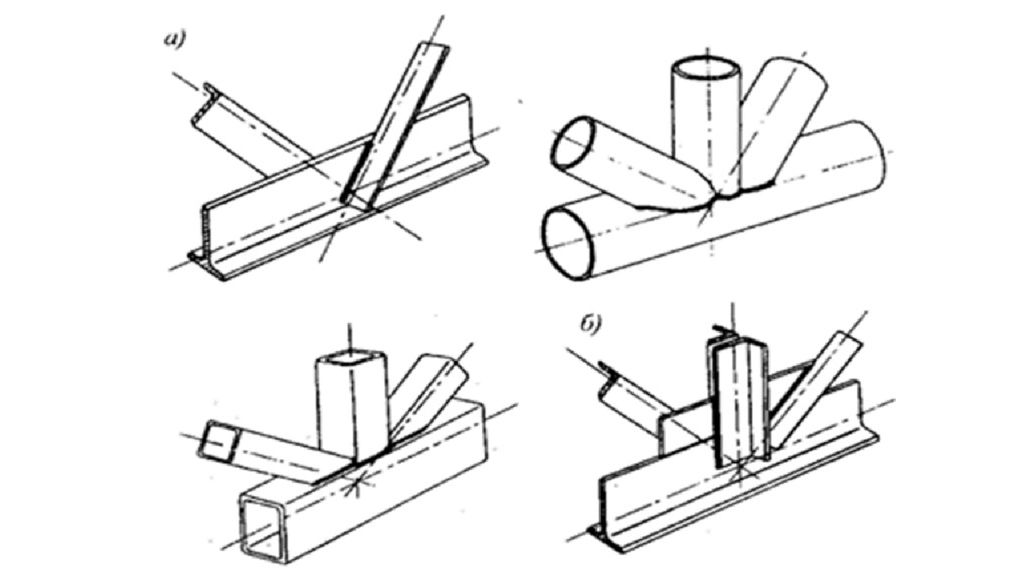

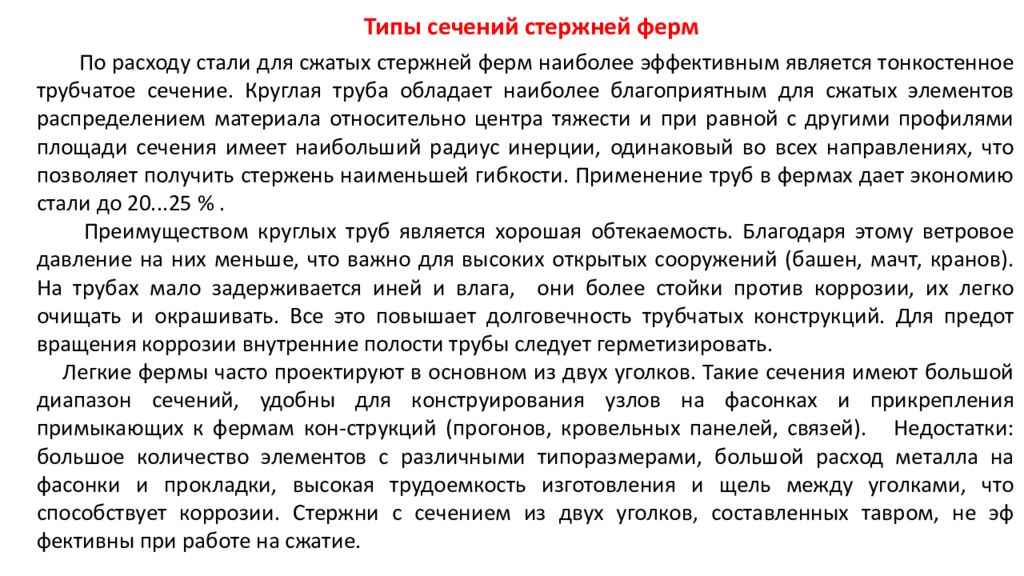

Типы сечений стержней ферм По расходу стали для сжатых стержней ферм наиболее эффективным является тонкостенное трубчатое сечение. Круглая труба обладает наиболее благоприятным для сжатых элементов распределением материала относительно центра тяжести и при равной с другими профилями площади сечения имеет наибольший радиус инерции, одинаковый во всех направлениях, что позволяет получить стержень наименьшей гибкости. Применение труб в фермах дает экономию стали до 20...25 %. Преимуществом круглых труб является хорошая обтекаемость. Благодаря этому ветровое давление на них меньше, что важно для высоких открытых сооружений (башен, мачт, кранов). На трубах мало задерживается иней и влага, они более стойки против коррозии, их легко очищать и окрашивать. Все это повышает долговечность трубчатых конструкций. Для предотвращения коррозии внутренние полости трубы следует герметизировать. Легкие фермы часто проектируют в основном из двух уголков. Такие сечения имеют большой диапазон сечений, удобны для конструирования узлов на фасонках и прикрепления примыкающих к фермам кон- струкций (прогонов, кровельных панелей, связей). Недостатки: большое количество элементов с различными типоразмерами, большой расход металла на фасонки и прокладки, высокая трудоемкость изготовления и щель между уголками, что способствует коррозии. Стержни с сечением из двух уголков, составленных тавром, не эффективны при работе на сжатие.

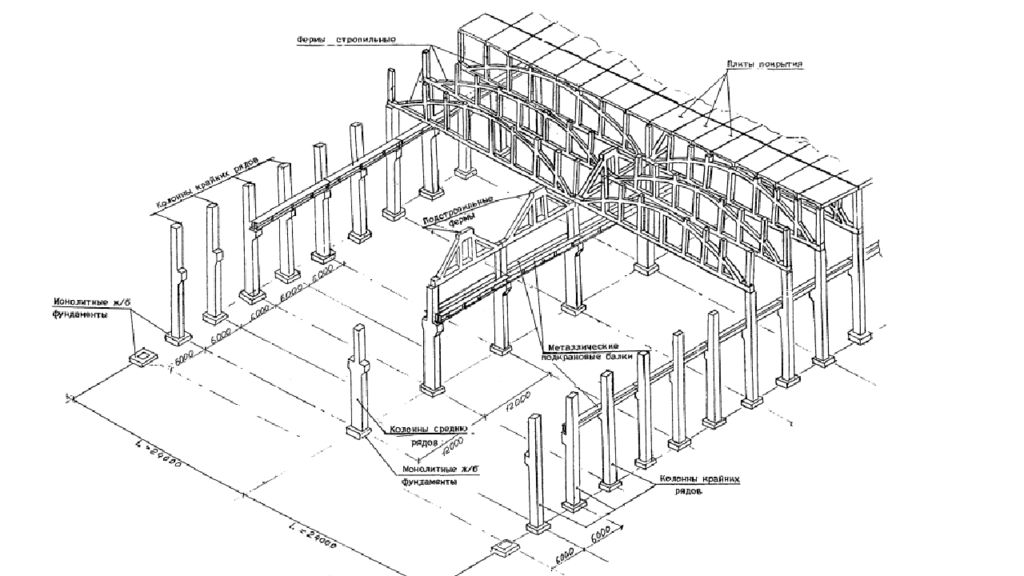

18 м 24 м ферма Подстропильная ферма

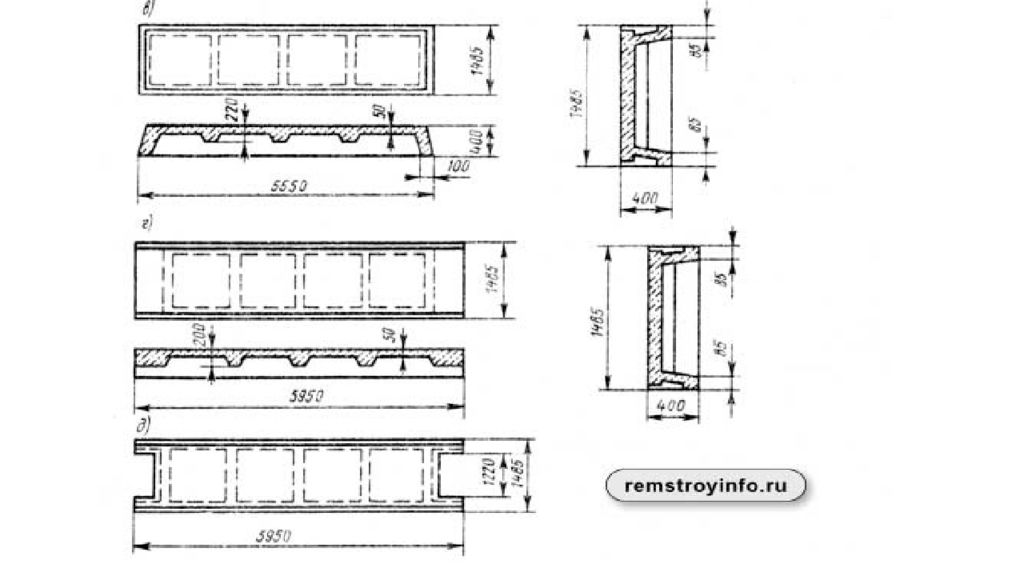

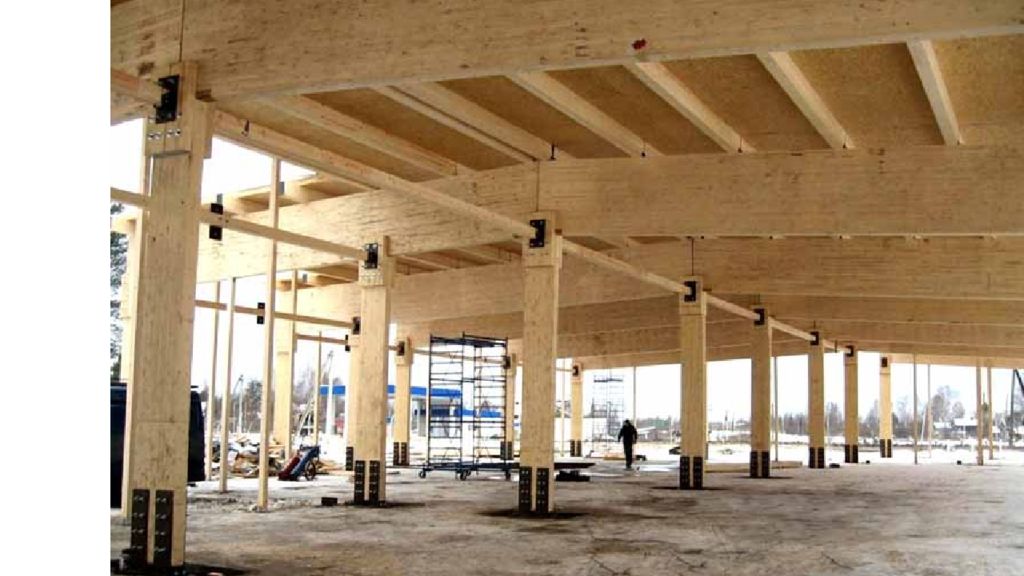

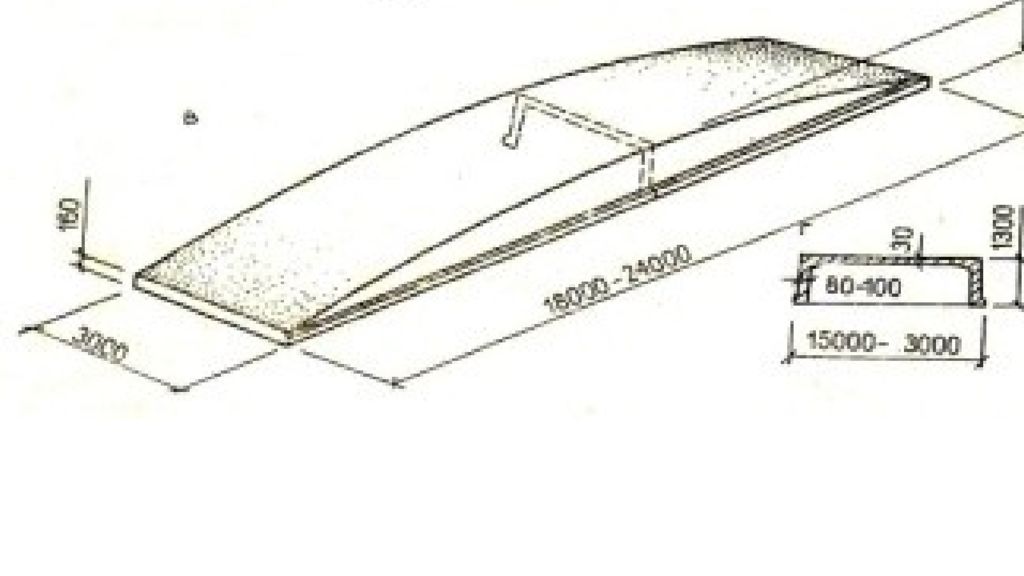

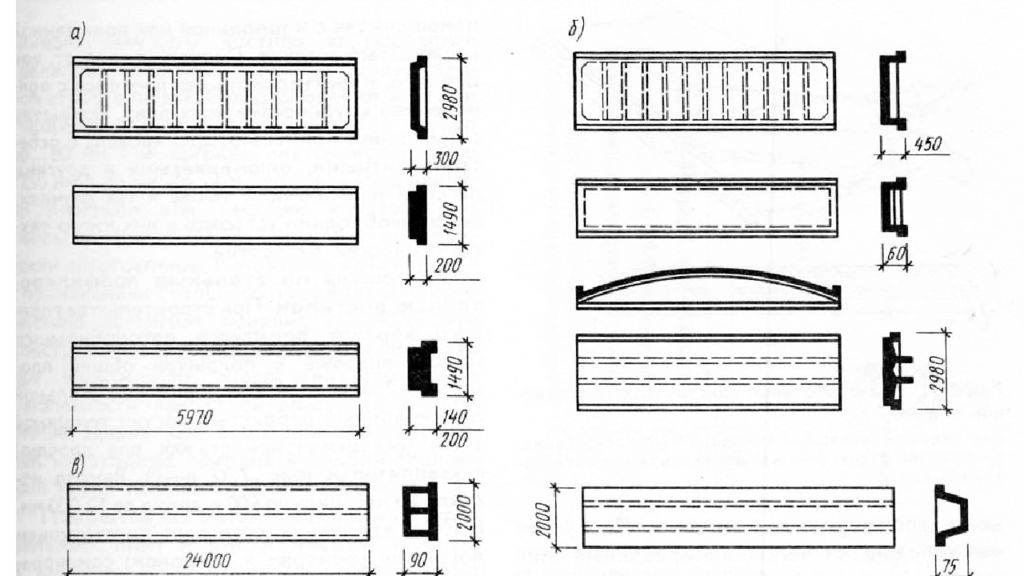

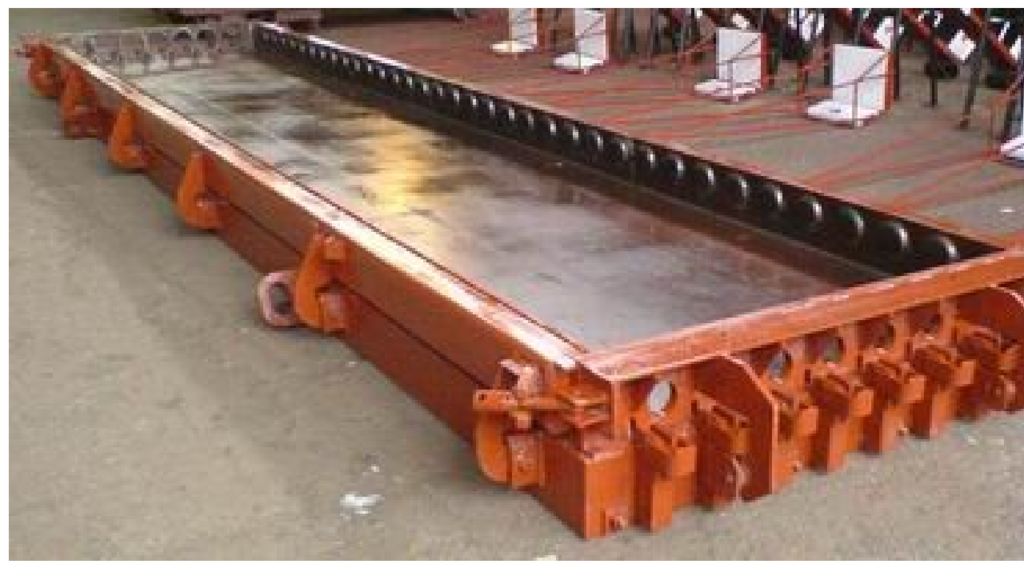

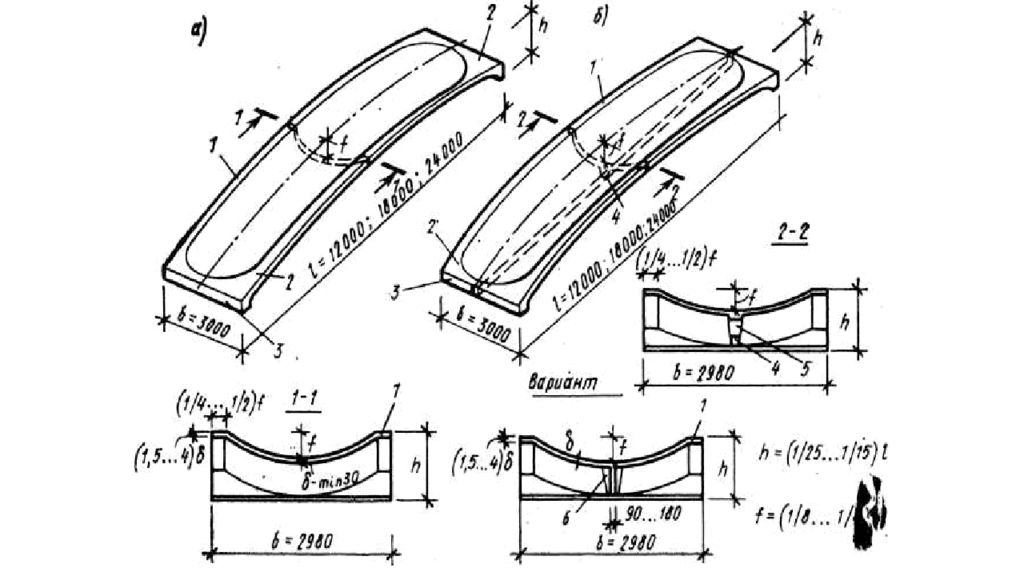

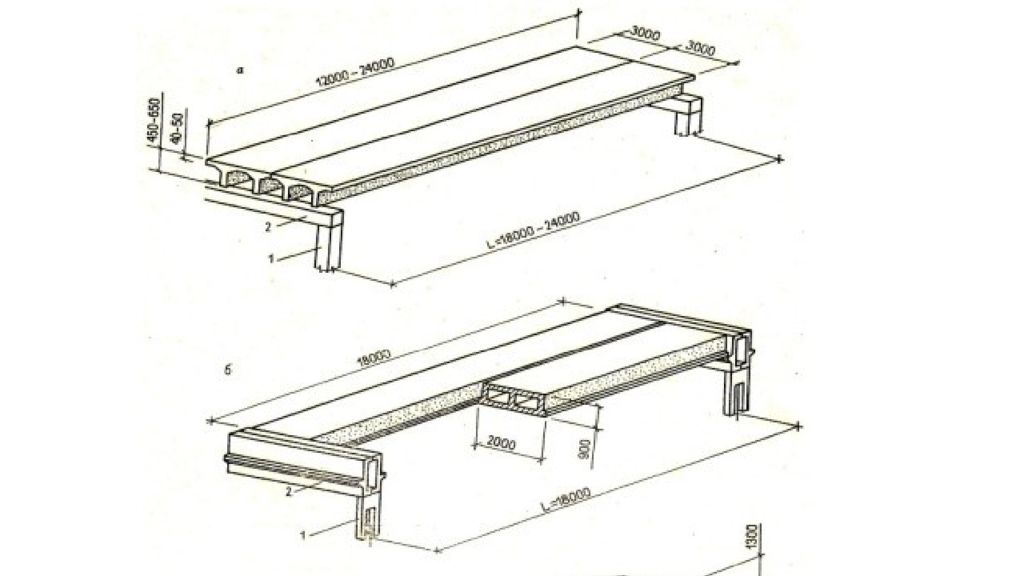

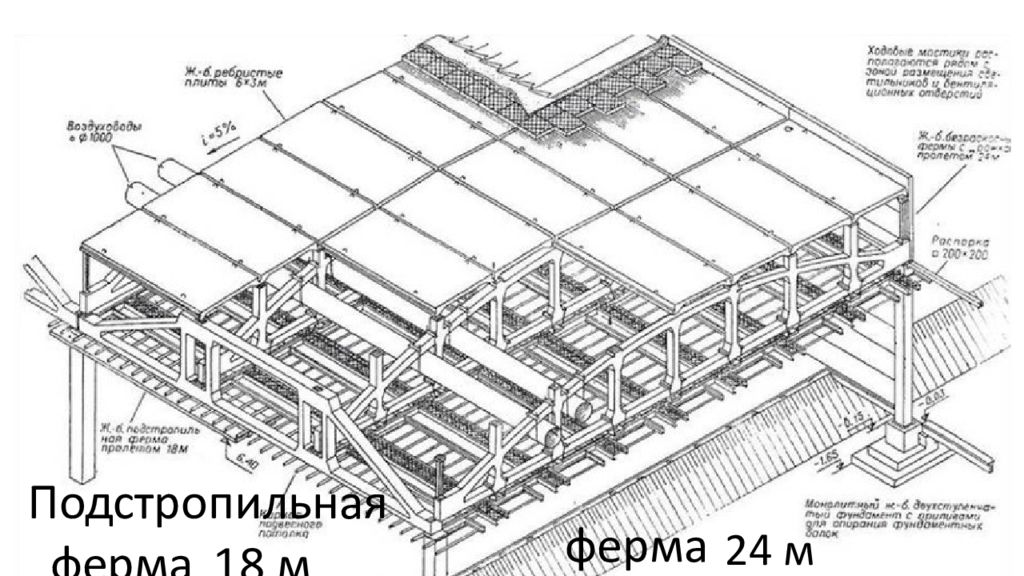

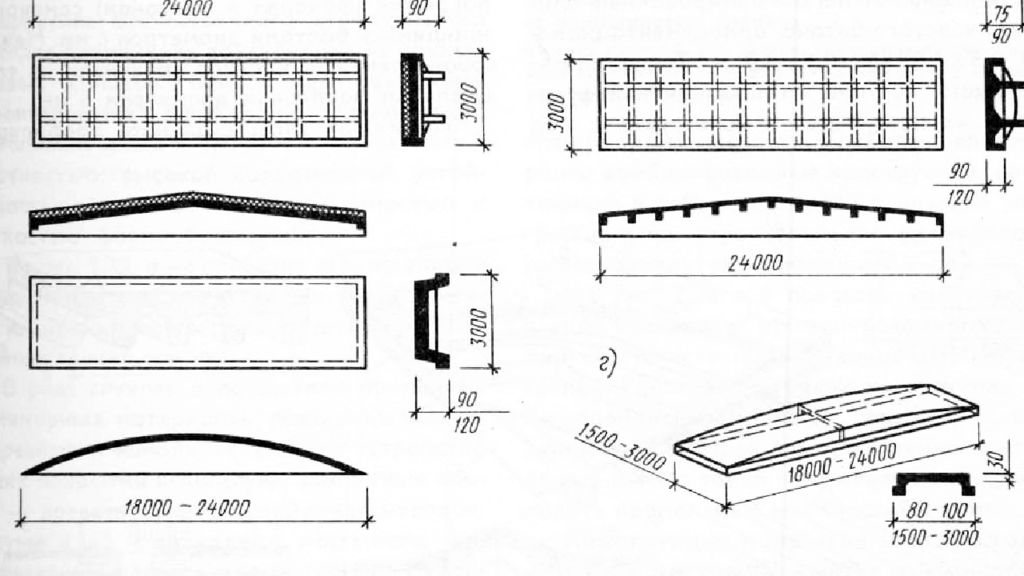

Перспективно формирование покрытия из пустотелых конструктивных элементов коробчатого сечения, образующих сплошную систему каналов, предназначенных для размещения внутрицеховых инженерно-технических систем и коммуникаций; раскладка элементов коробчатого сечения с зазорами 1 м, предназначенными для размещения приборов электроосвещения и организации их вентилирования. В качестве структурных элементов покрытия целесообразны длинномерные двухпустотные коробчатые настилы размерами 18X2X0,9 (h) м, внутренние полости используются как воздухопроводящие системы кондиционирования воздуха. Суммарная площадь поперечных сечений воздуховодов на шаг 12 м равна 5,92 м2, что обеспечивает воздухообмен в цехах.

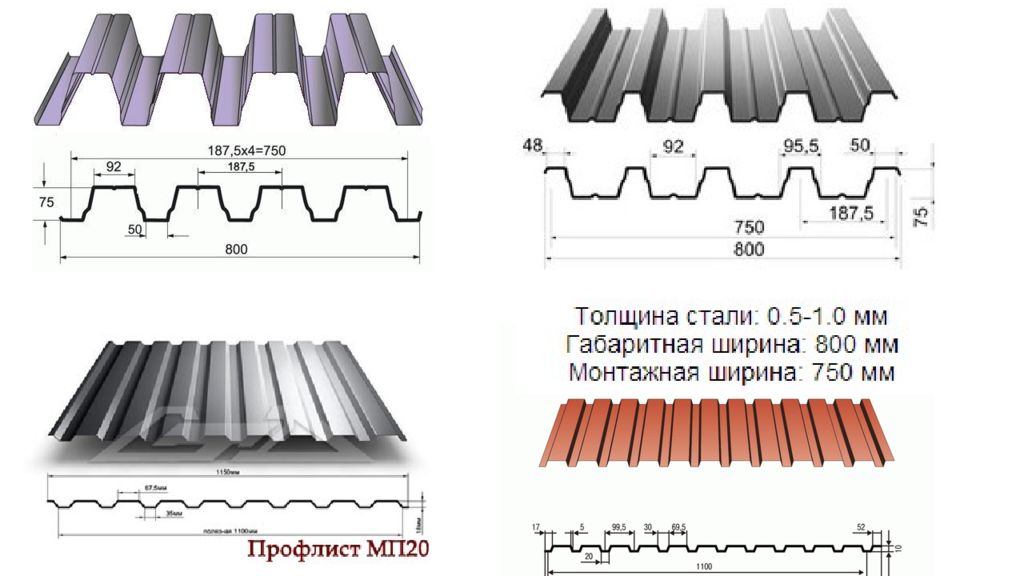

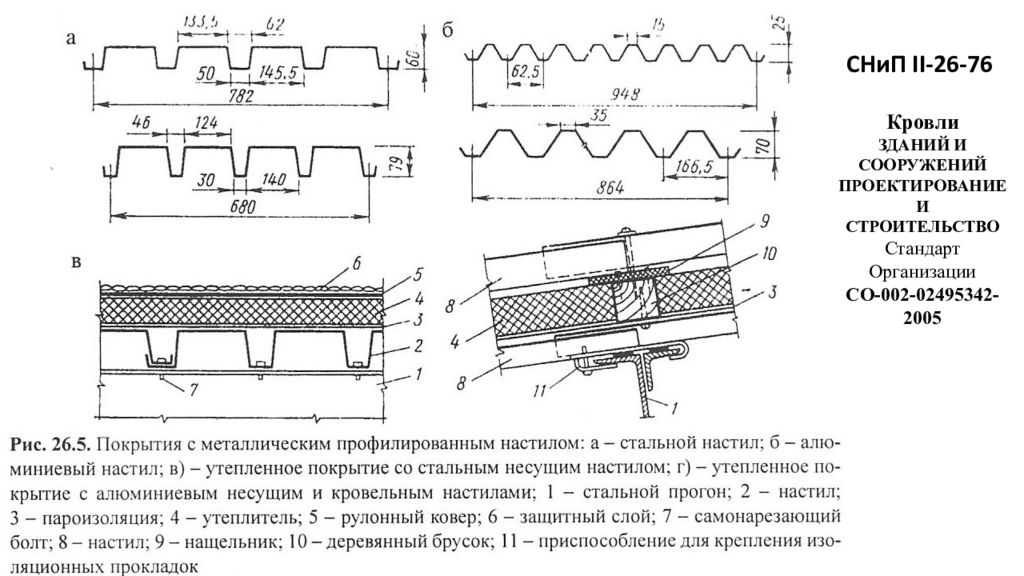

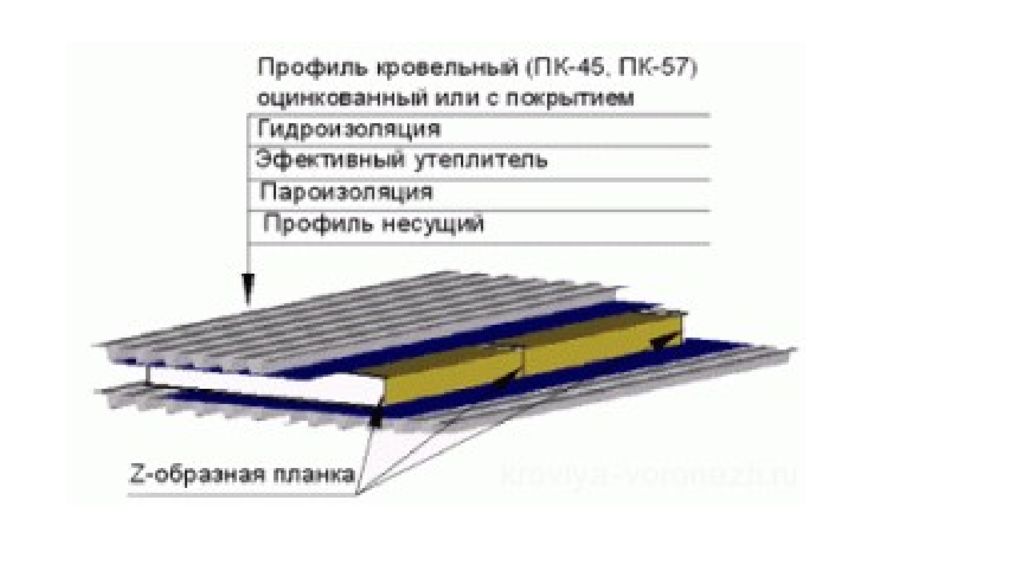

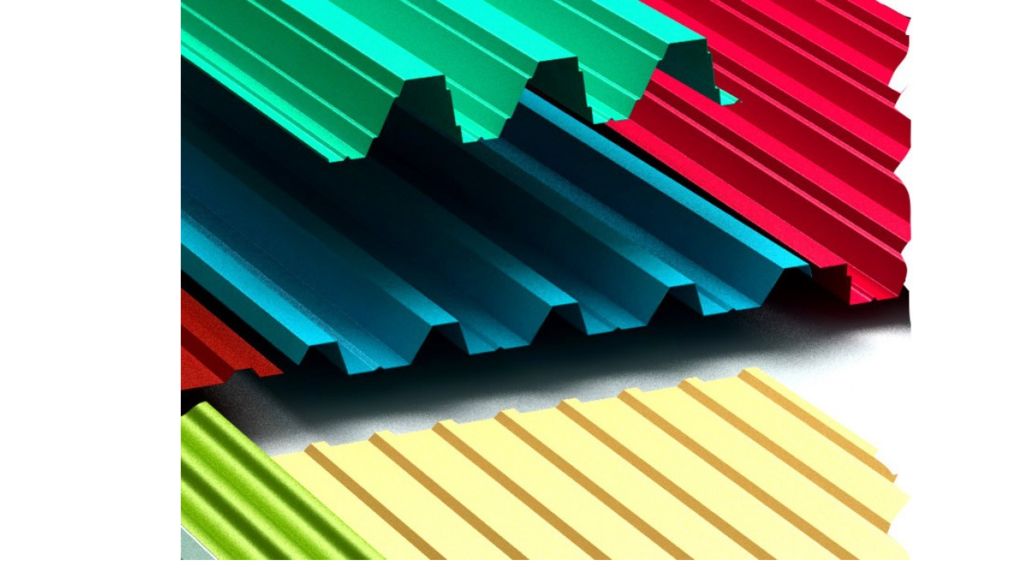

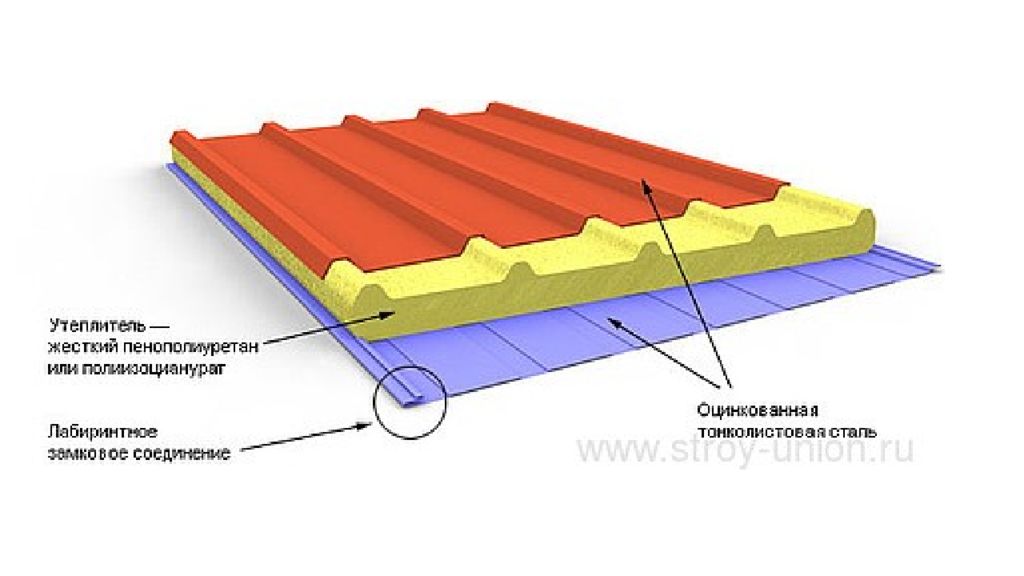

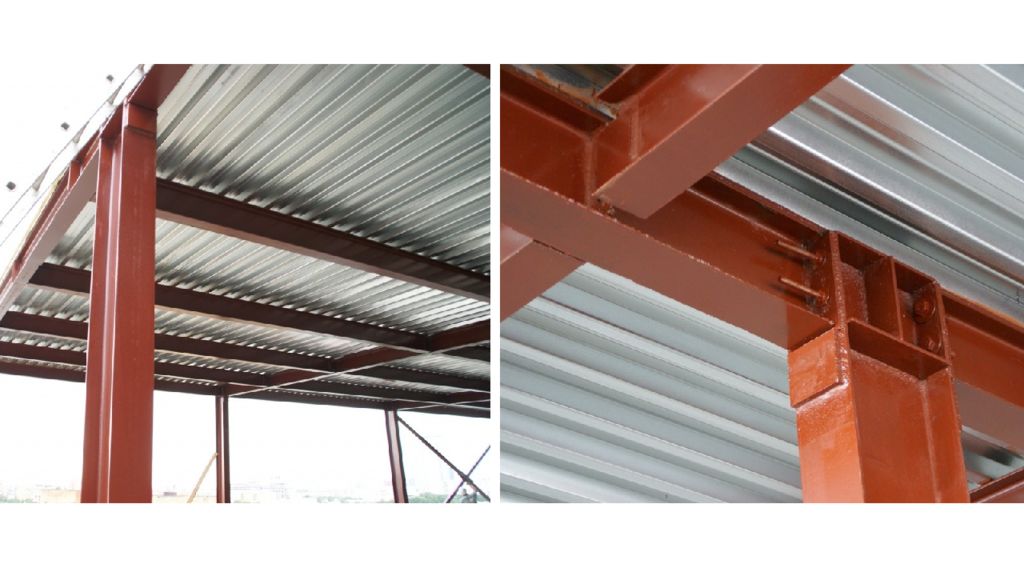

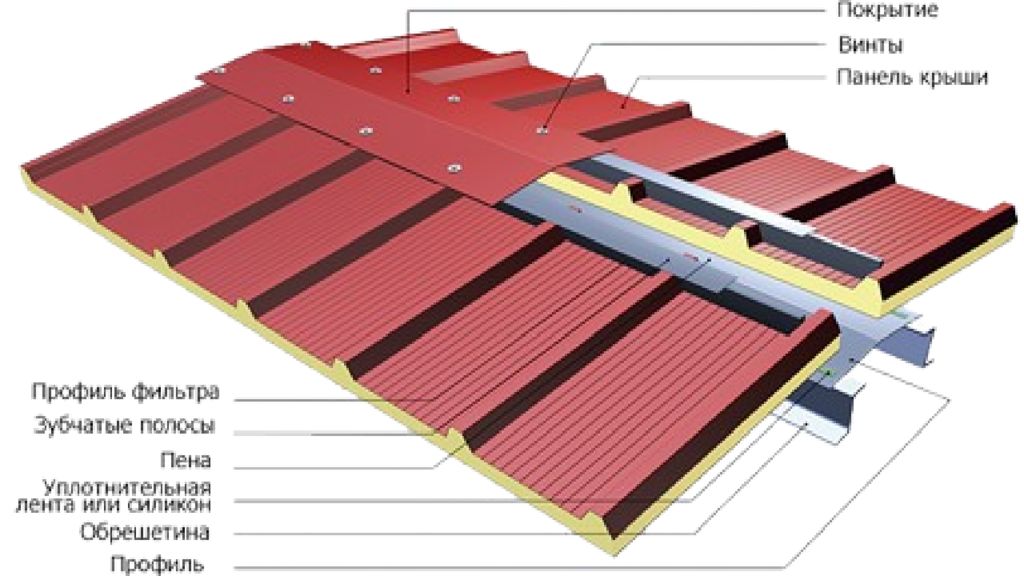

По назначению профилированные листы подразделяют на типы: Н - для настила покрытий; НС - для настила и стеновых ограждений; С - для стеновых ограждений Профилированный лист типа Н высотой 153 мм и шириной 840 мм
СНиП II-26-76 Кровли ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО Стандарт Организации СО-002-02495342-2005

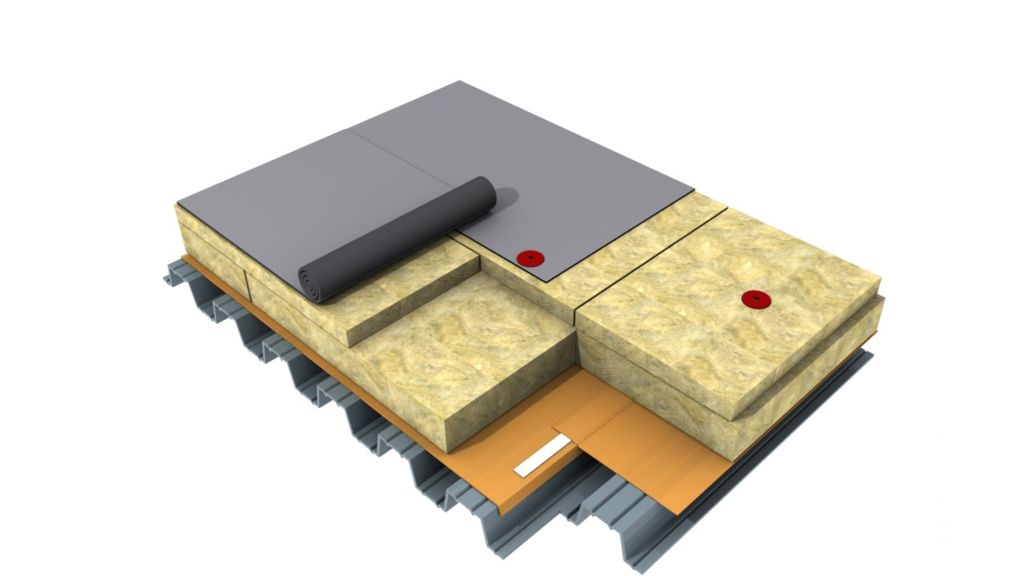

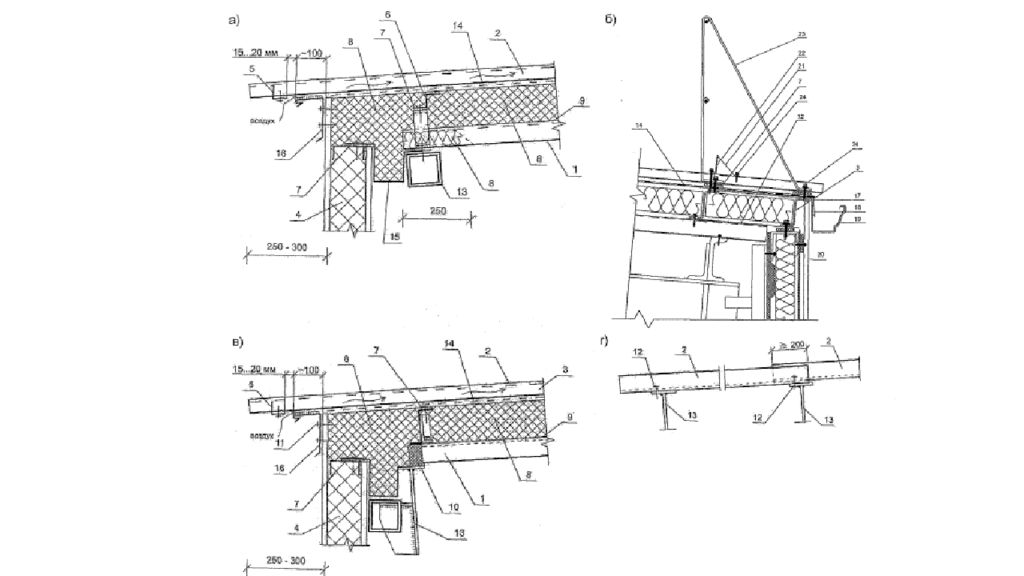

Кровля послойной сборки из металлических профилированных листов 1 - несущий профилированный настил; 2 -профилированный лист кровли (в перевернутом положении); 3 - пароизоляция из полиэтиленовой пленки с проклейкой швов самоклеящейся лентой; 4 - ветрозащитная диффузионно-гидроизоляционная пленка; 5 - теплоизоляция; 6 - термовкладыш, например, из бакелизированной фанеры; 7 - опорный элемент из стали толщиной 3 мм; 8 - элемент жесткости из стали толщиной 2 мм; 9 - дистанционный прогон ГН65×45×40×3; 10 - шайба; 11 - шайба уплотнительная 12 - герметизирующая мастика; 13 - винт самонарезающий В6×80; 14 - заклепка; 15- винт самонарезающий В6х25; 16- шайба неопреновая ;

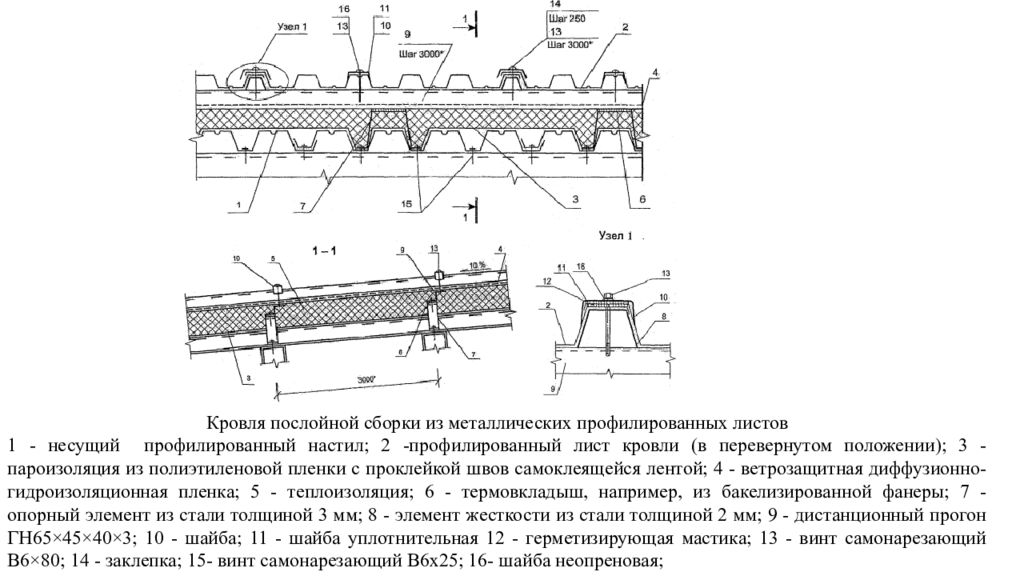

Кровля послойной сборки из металлических профилированных листов 1 - несущий профилированный настил; 2 -профилированный лист кровли (в перевернутом положении); 3 - пароизоляция из полиэтиленовой пленки с проклейкой швов самоклеящейся лентой; 4 - ветрозащитная диффузионно-гидроизоляционная пленка; 5 - теплоизоляция; 6 - термовкладыш, например, из бакелизированной фанеры; 7 - опорный элемент из стали толщиной 3 мм; 8 - элемент жесткости из стали толщиной 2 мм; 9 - дистанционный прогон ГН65×45×40×3; 10 - шайба; 11 - шайба уплотнительная 12 - герметизирующая мастика; 13 - винт самонарезающий В6×80; 14 - заклепка; 15- винт самонарезающий В6х25; 16- шайба неопреновая ;

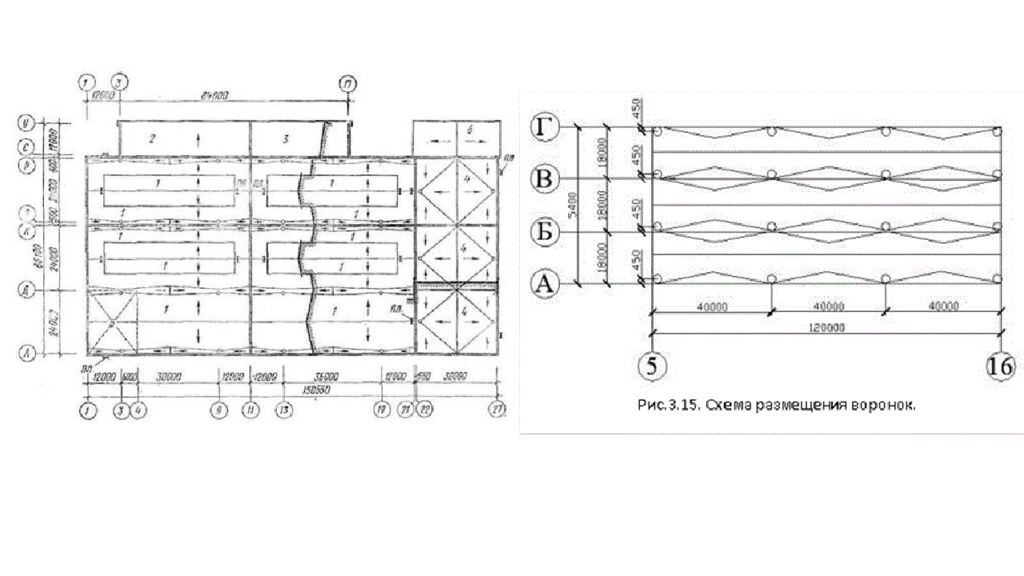

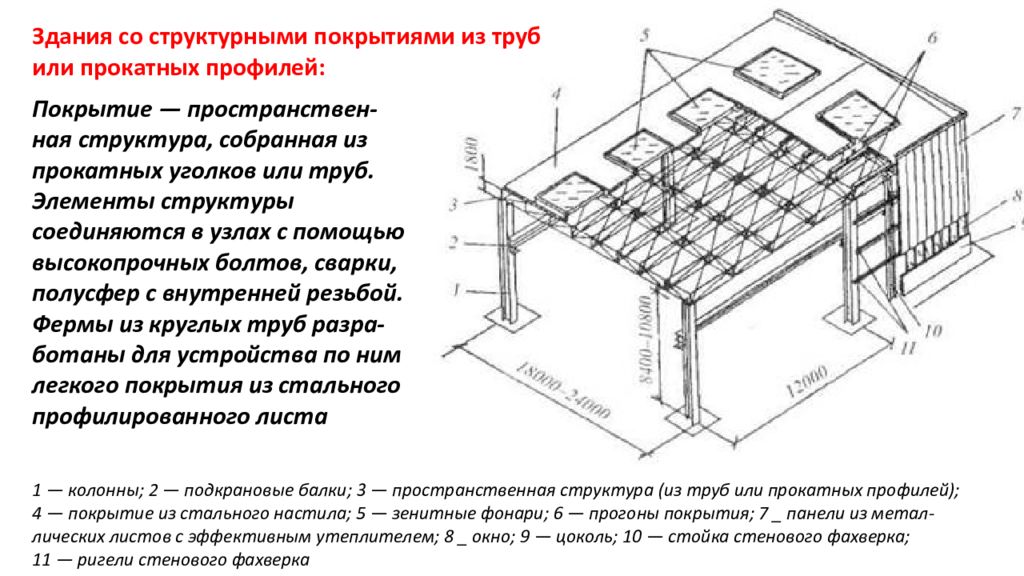

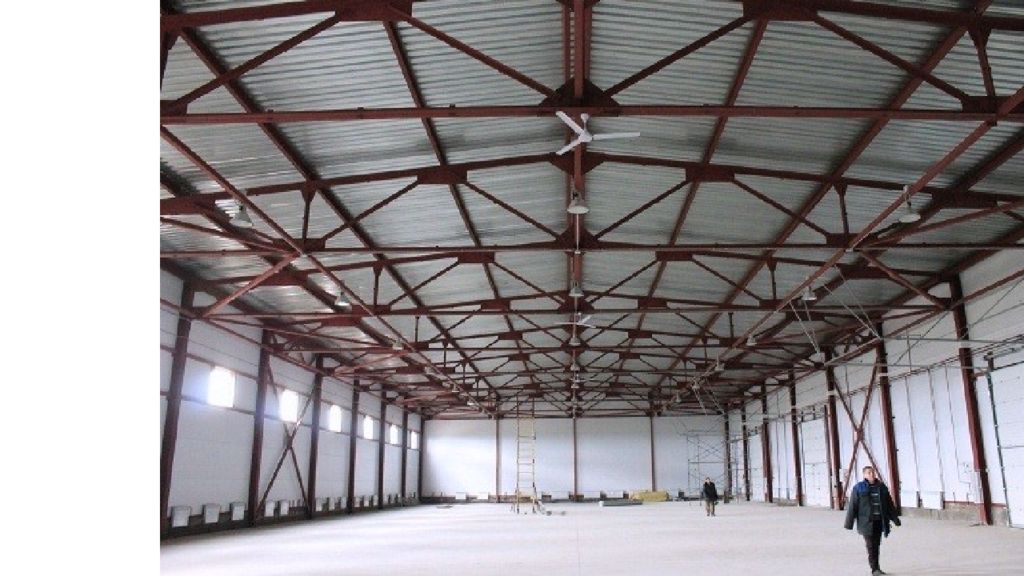

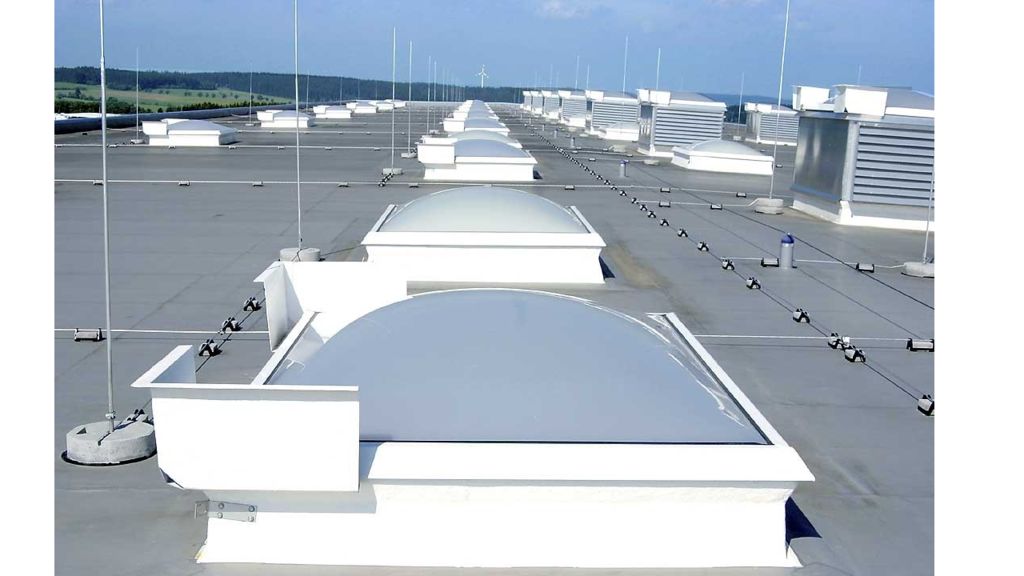

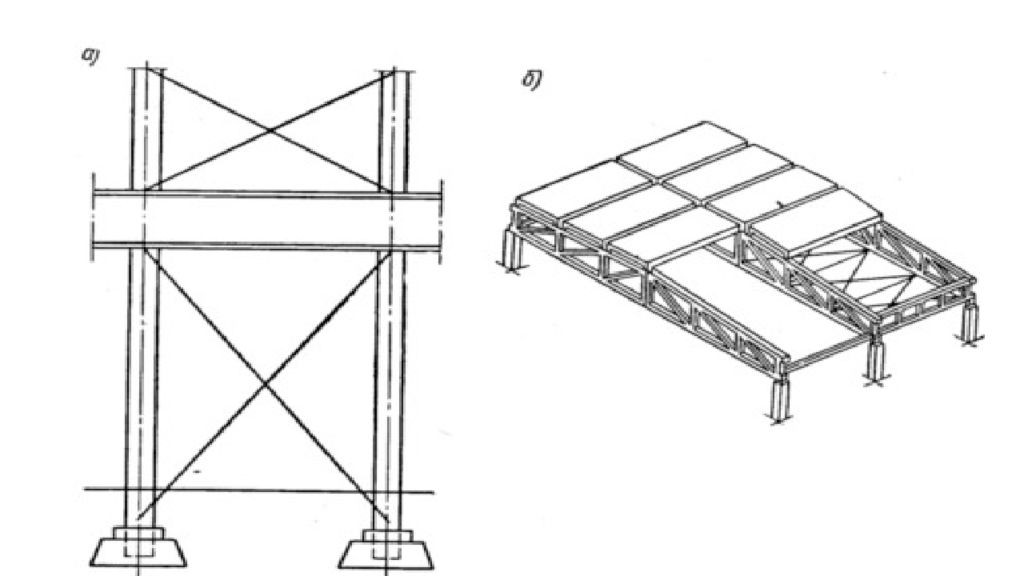

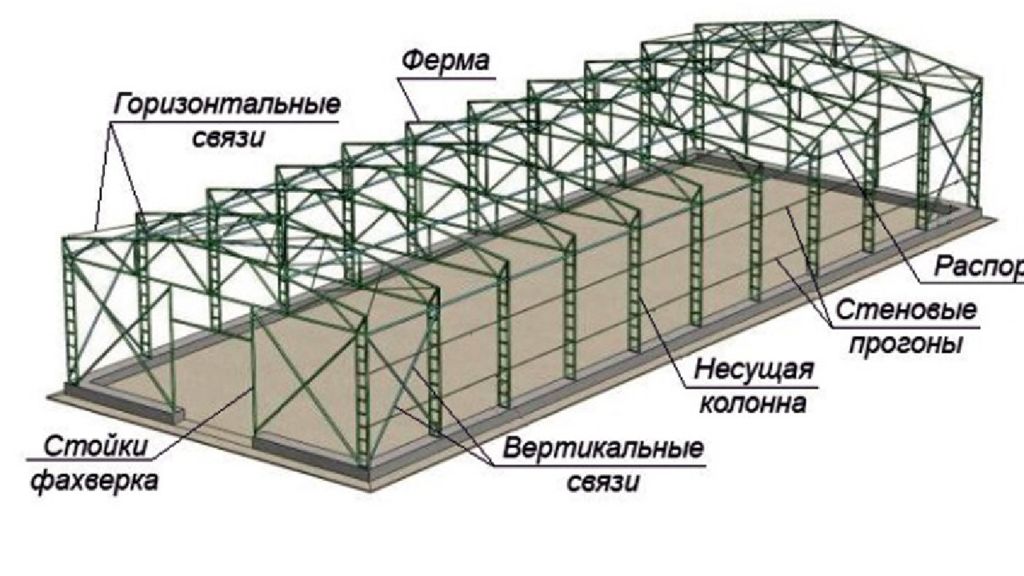

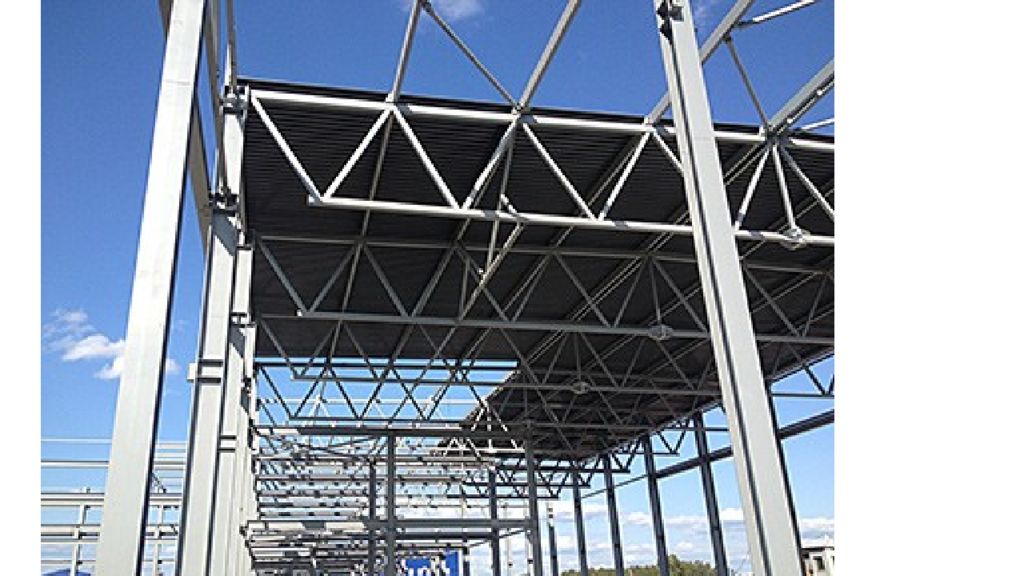

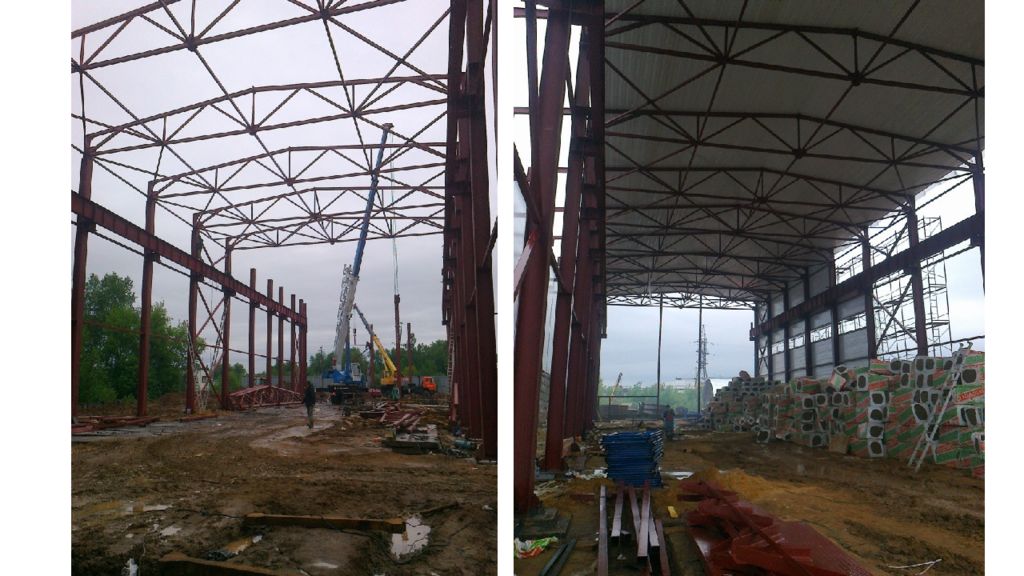

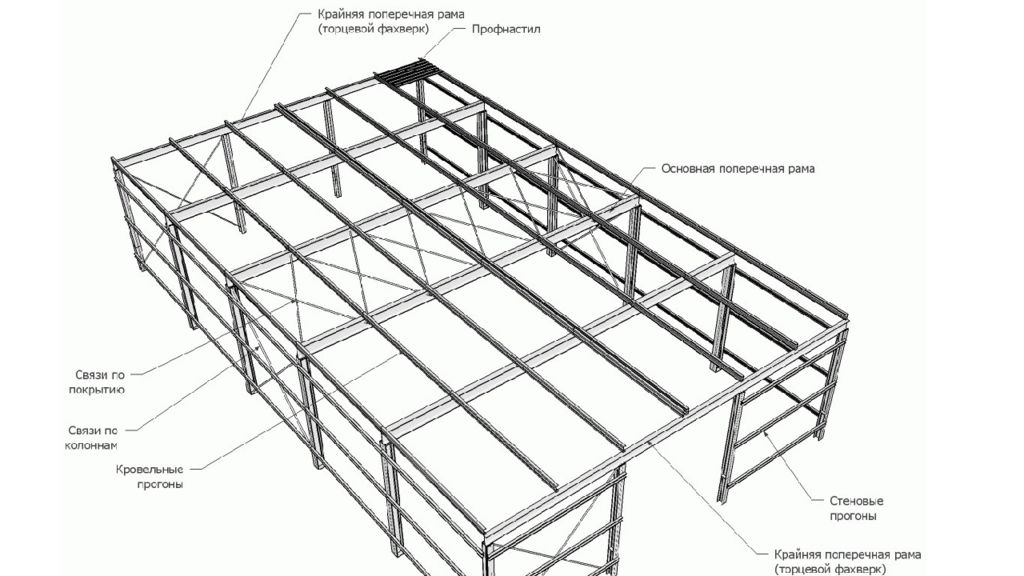

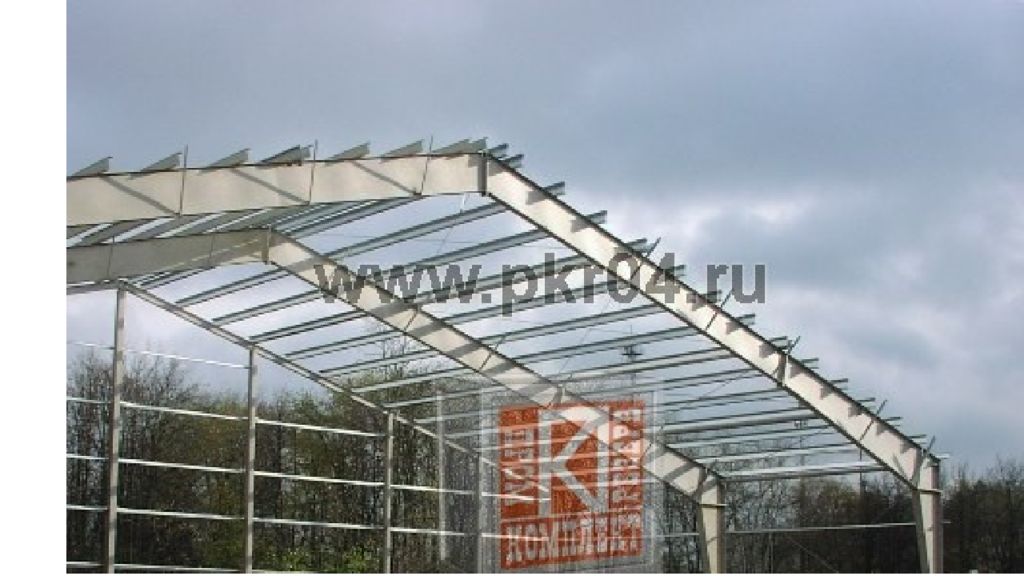

1 — колонны; 2 — подкрановые балки; 3 — пространственная структура (из труб или прокатных профилей); 4 — покрытие из стального настила; 5 — зенитные фонари; 6 — прогоны покрытия; 7 _ панели из метал- лических листов с эффективным утеплителем; 8 _ окно; 9 — цоколь; 10 — стойка стенового фахверка; 11 — ригели стенового фахверка Покрытие — пространствен-ная структура, собранная из прокатных уголков или труб. Элементы структуры соединяются в узлах с помощью высокопрочных болтов, сварки, полусфер с внутренней резьбой. Фермы из круглых труб разра-ботаны для устройства по ним легкого покрытия из стального профилированного листа Здания со структурными покрытиями из труб или прокатных профилей:

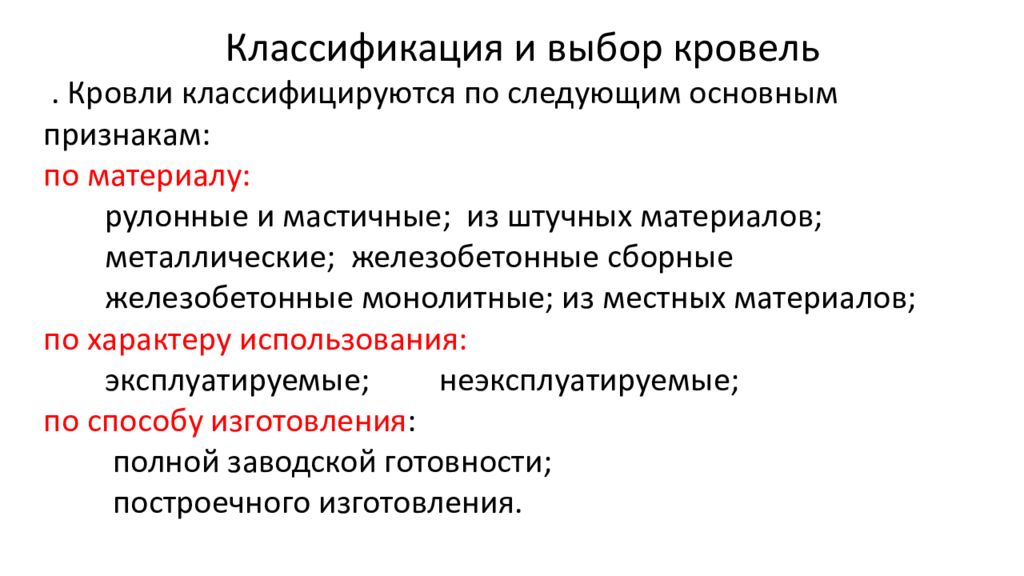

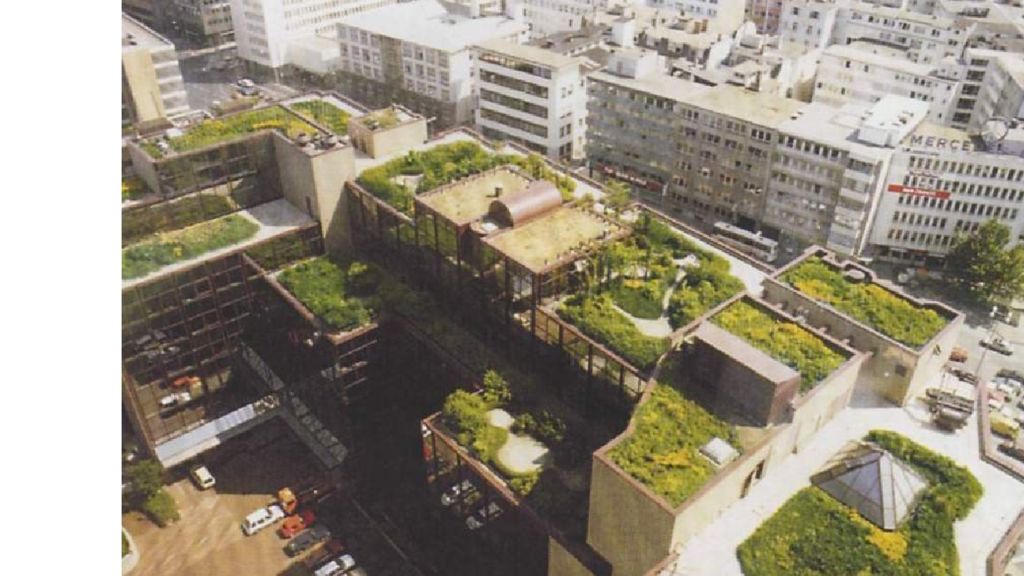

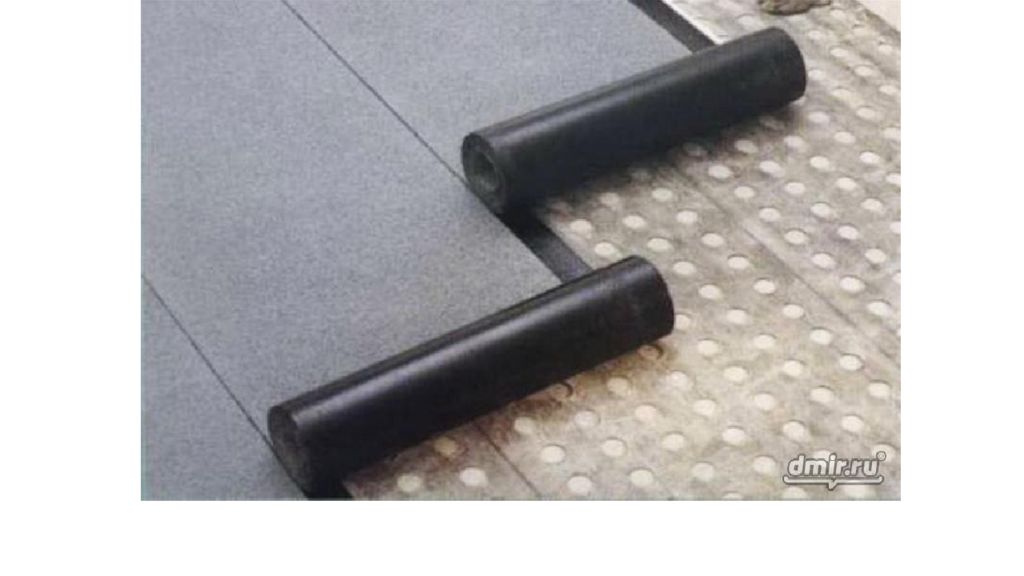

Классификация и выбор кровель . Кровли классифицируются по следующим основным признакам: по материалу: рулонные и мастичные; из штучных материалов; металлические; железобетонные сборные железобетонные монолитные; из местных материалов; по характеру использования: эксплуатируемые; неэксплуатируемые; по способу изготовления : полной заводской готовности; построечного изготовления.

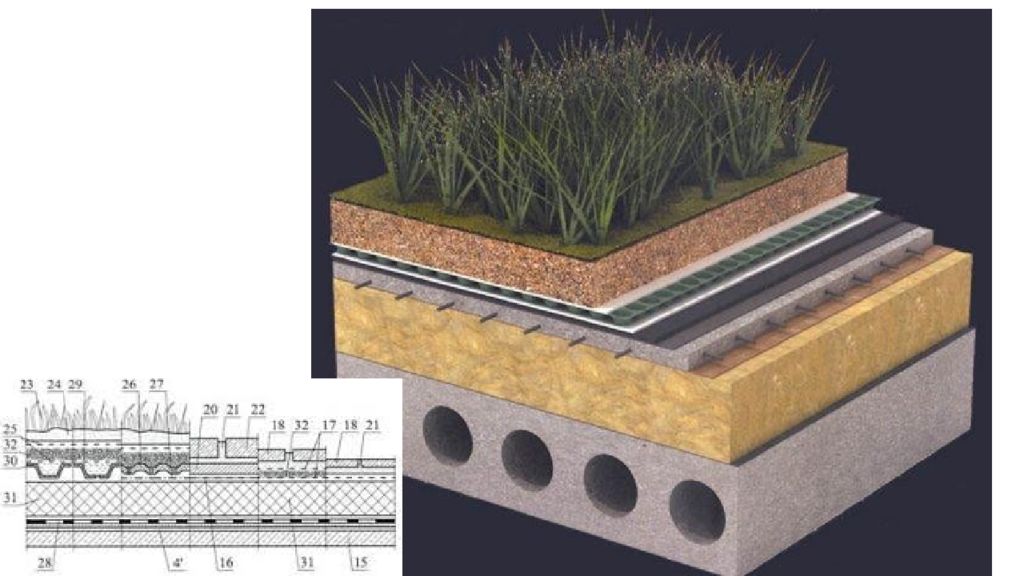

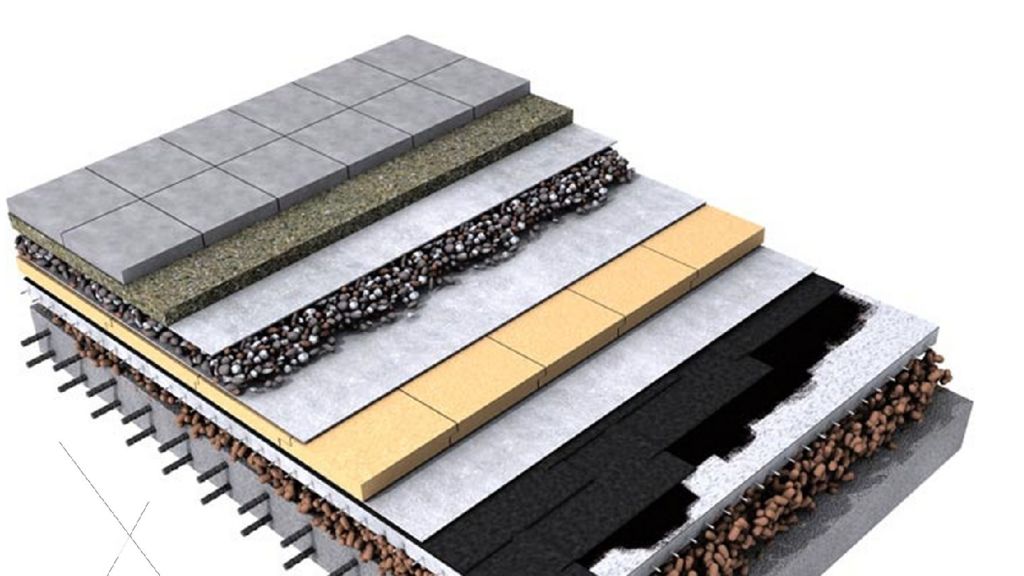

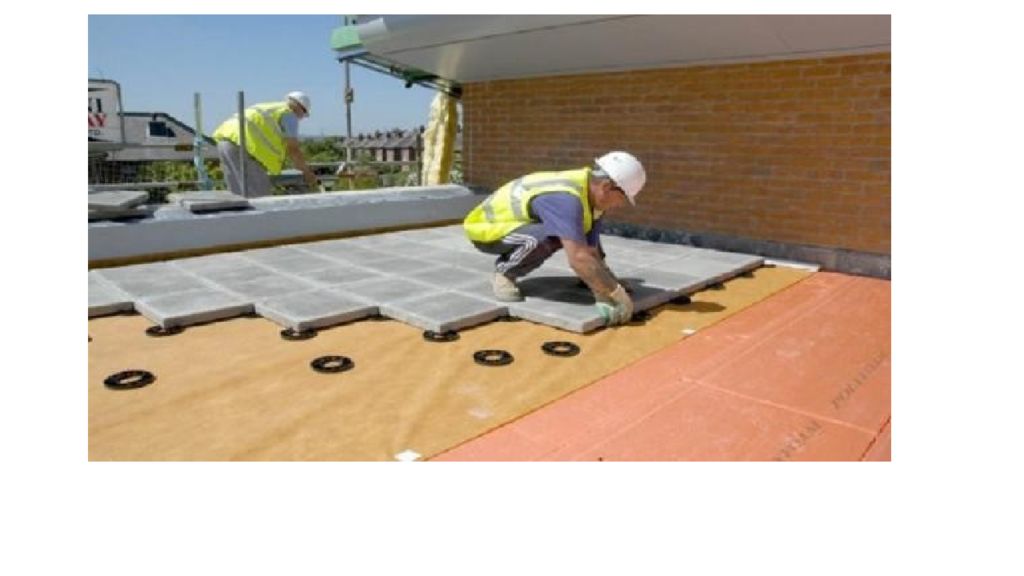

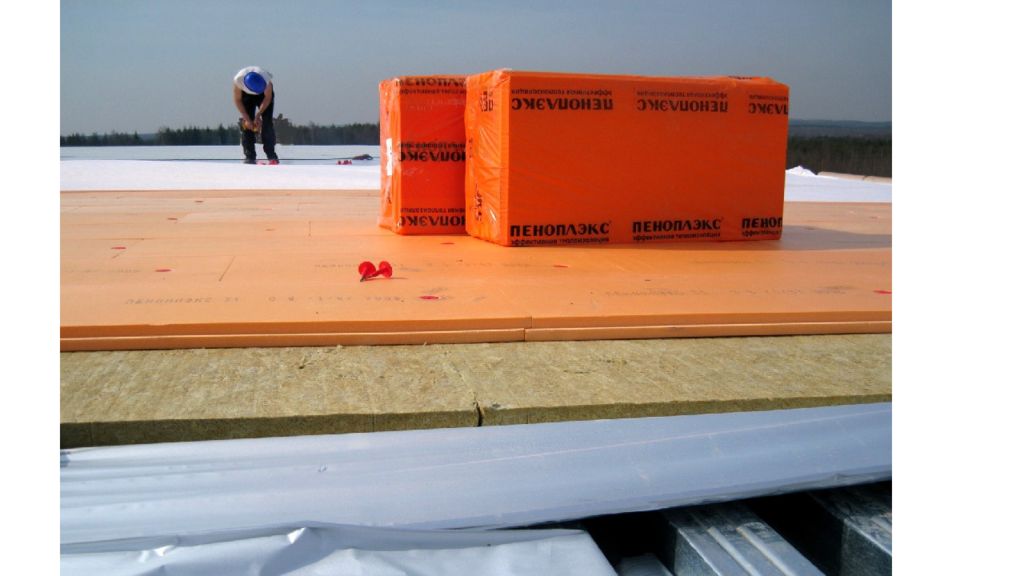

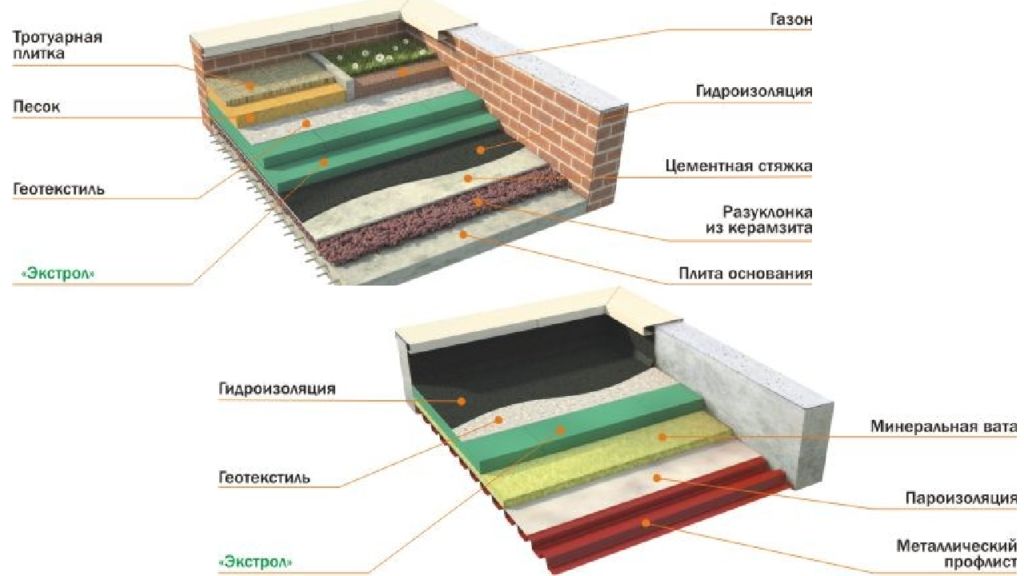

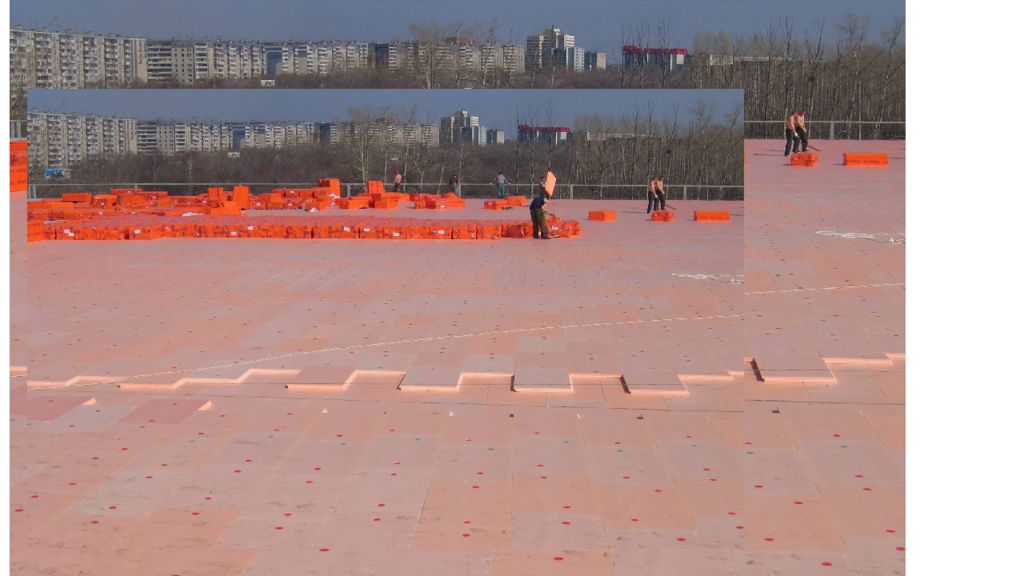

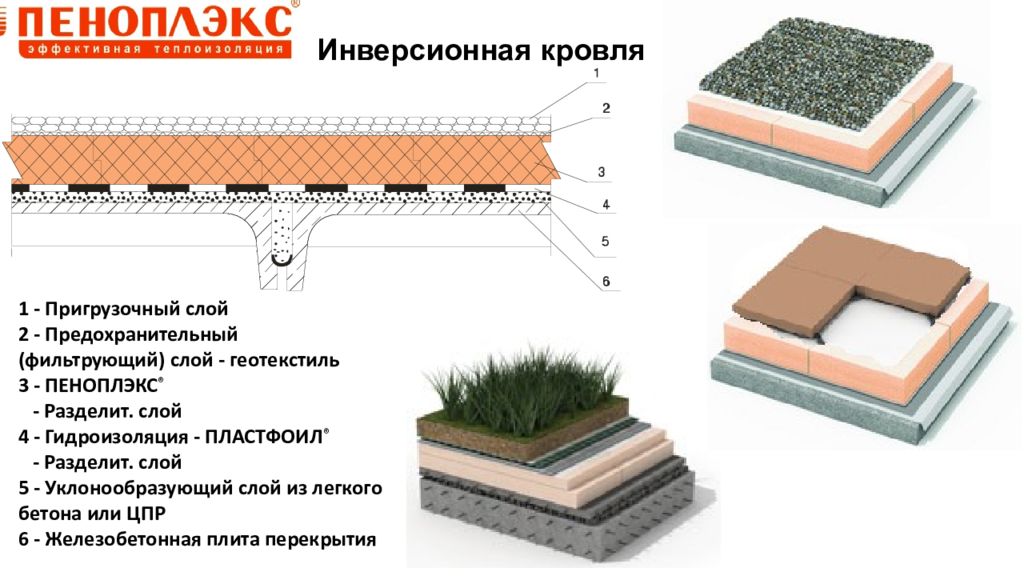

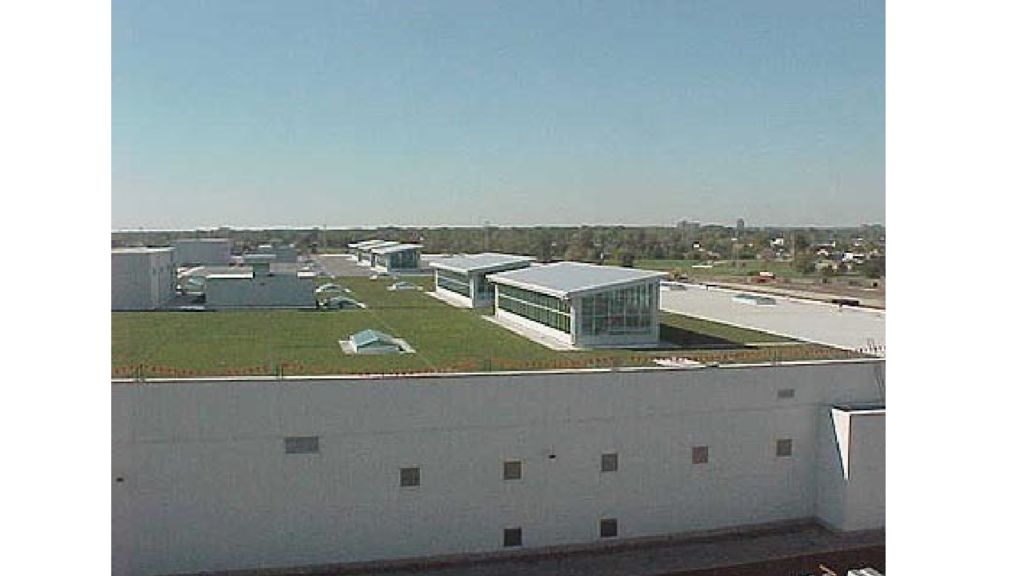

1 - Пригрузочный слой 2 - Предохранительный (фильтрующий) слой - геотекстиль 3 - ПЕНОПЛЭКС ® - Разделит. слой 4 - Гидроизоляция - ПЛАСТФОИЛ ® - Разделит. слой 5 - Уклонообразующий слой из легкого бетона или ЦПР 6 - Железобетонная плита перекрытия Инверсионная кровля

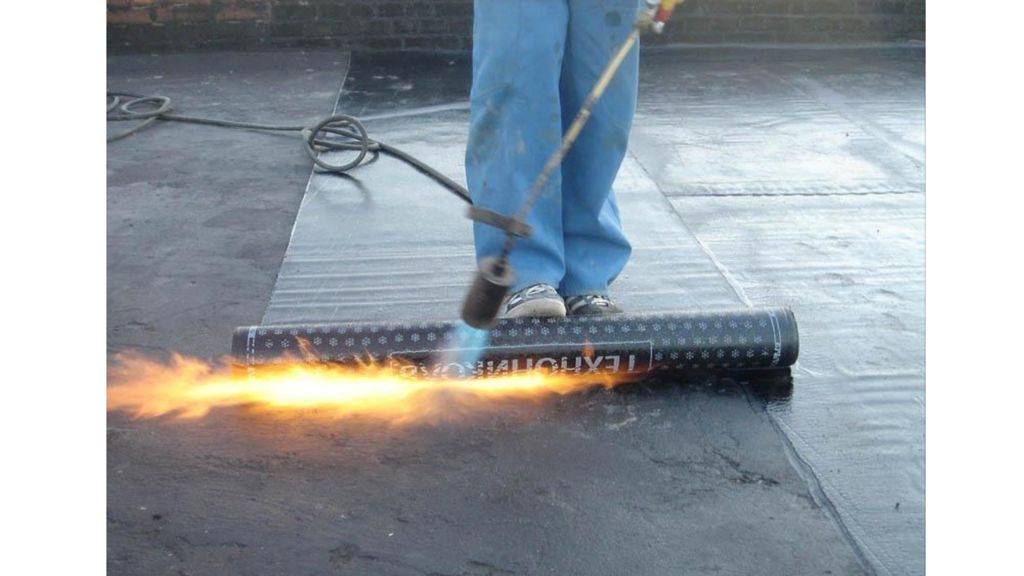

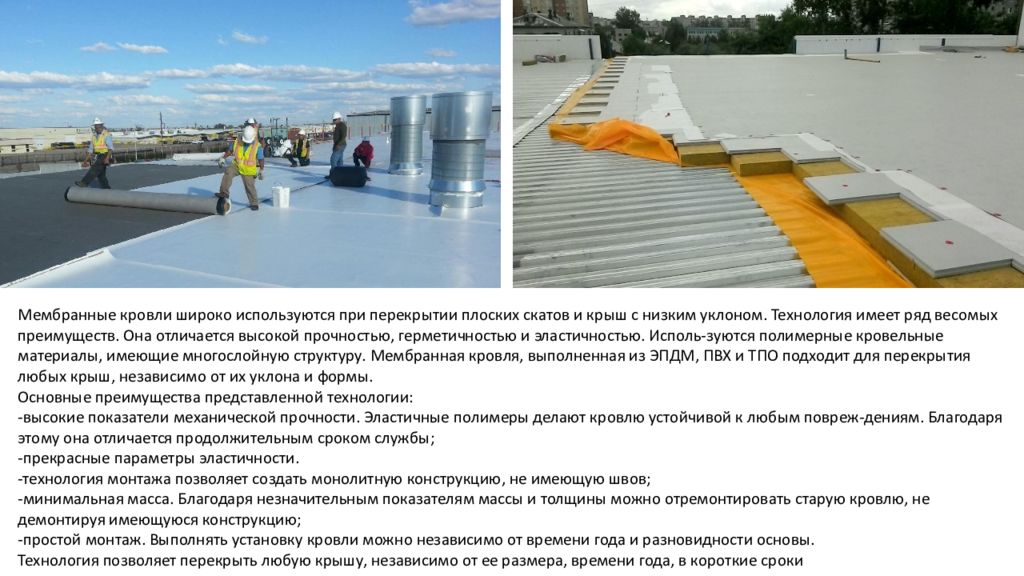

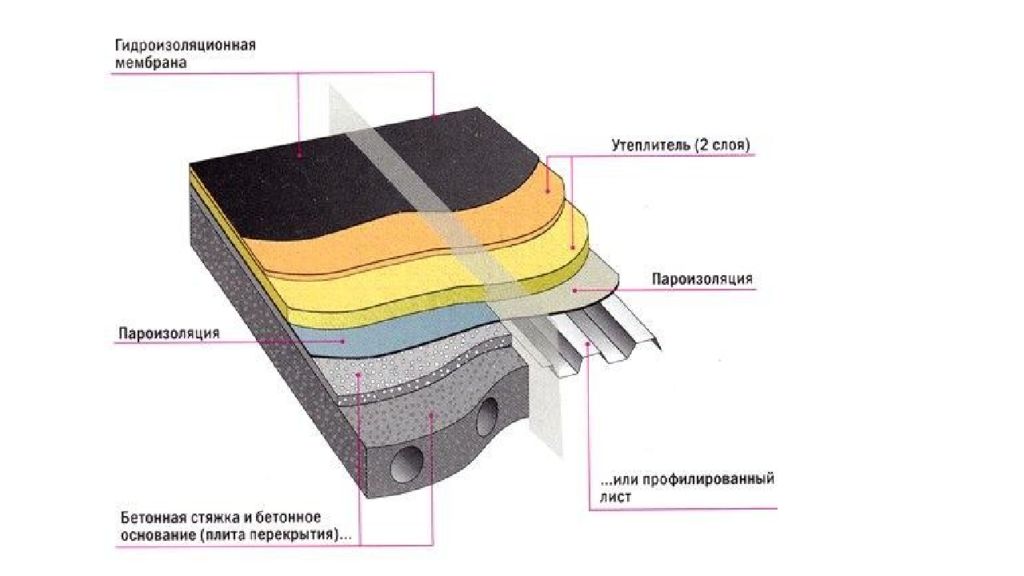

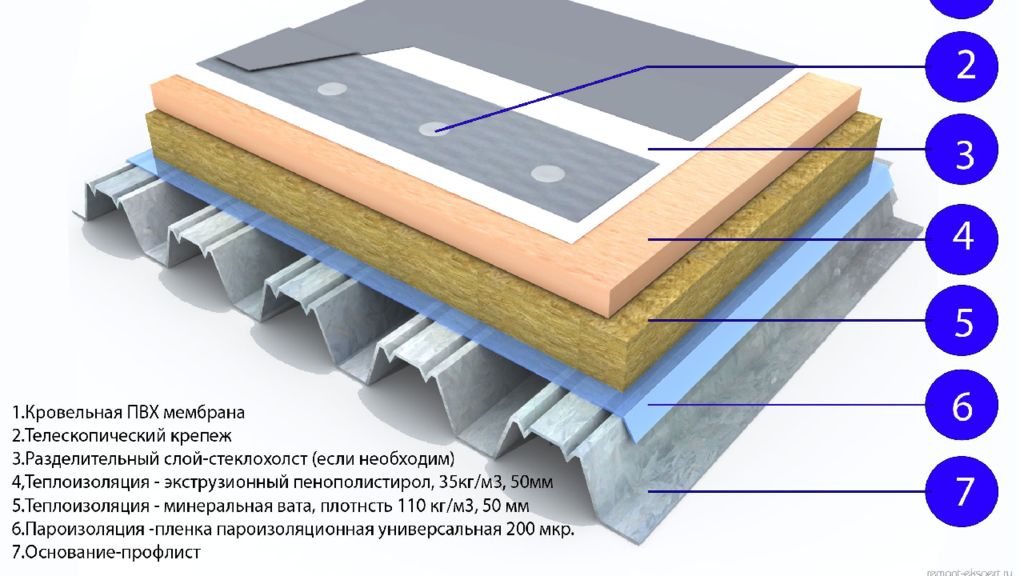

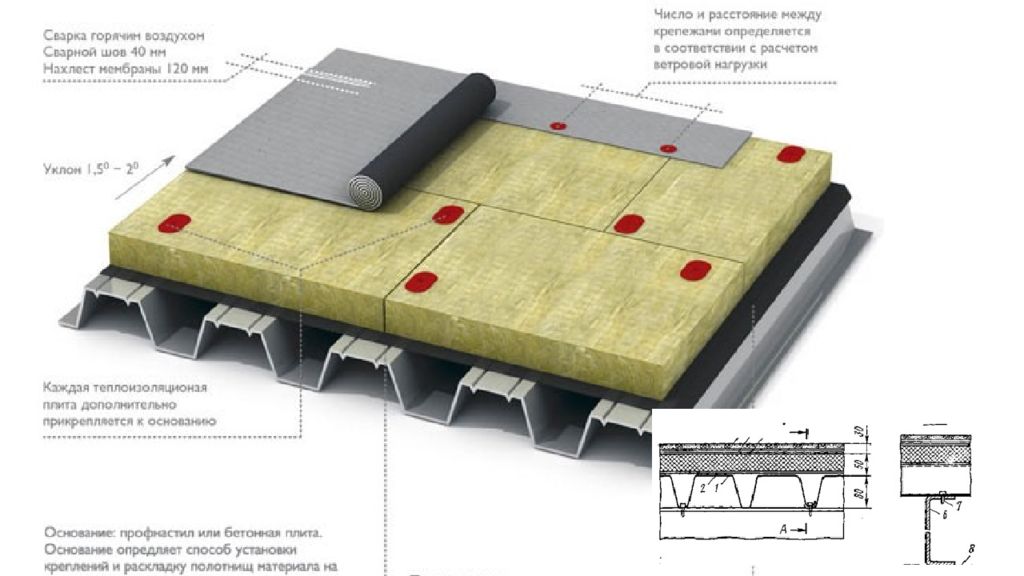

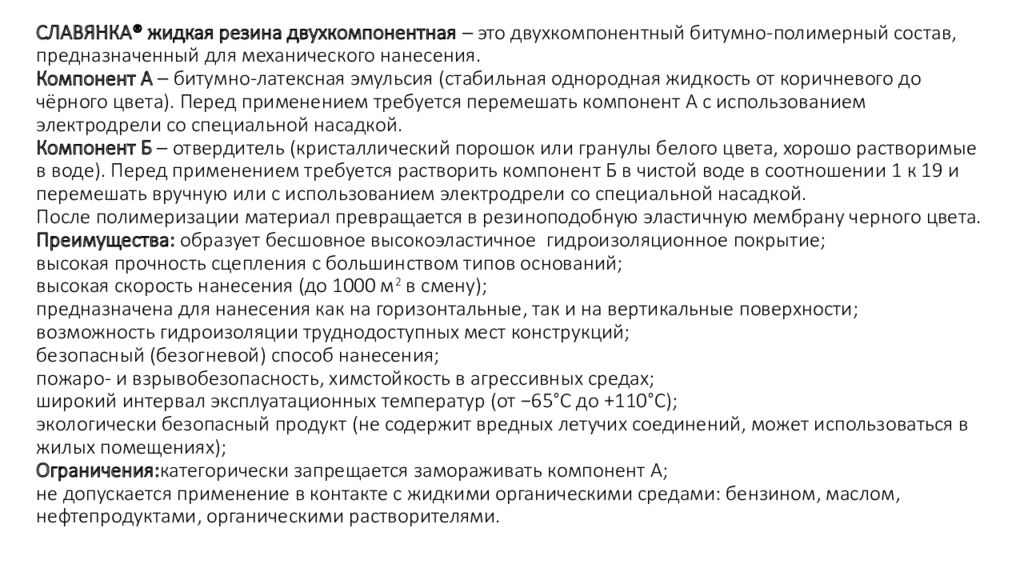

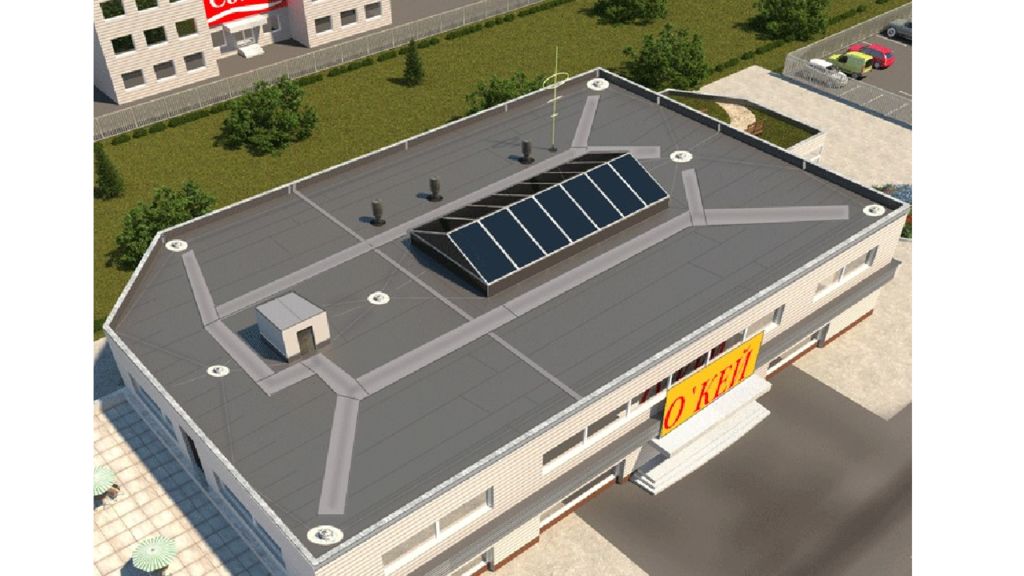

Мембранные кровли широко используются при перекрытии плоских скатов и крыш с низким уклоном. Технология имеет ряд весомых преимуществ. Она отличается высокой прочностью, герметичностью и эластичностью. Исполь-зуются полимерные кровельные материалы, имеющие многослойную структуру. Мембранная кровля, выполненная из ЭПДМ, ПВХ и ТПО подходит для перекрытия любых крыш, независимо от их уклона и формы. Основные преимущества представленной технологии: -высокие показатели механической прочности. Эластичные полимеры делают кровлю устойчивой к любым повреж-дениям. Благодаря этому она отличается продолжительным сроком службы; -прекрасные параметры эластичности. -технология монтажа позволяет создать монолитную конструкцию, не имеющую швов; -минимальная масса. Благодаря незначительным показателям массы и толщины можно отремонтировать старую кровлю, не демонтируя имеющуюся конструкцию; -простой монтаж. Выполнять установку кровли можно независимо от времени года и разновидности основы. Технология позволяет перекрыть любую крышу, независимо от ее размера, времени года, в короткие сроки

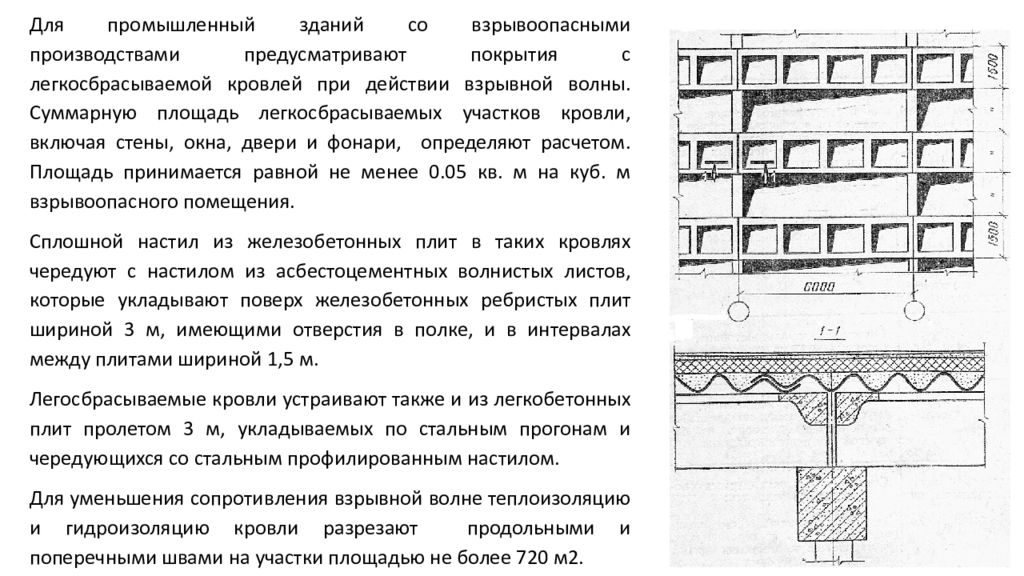

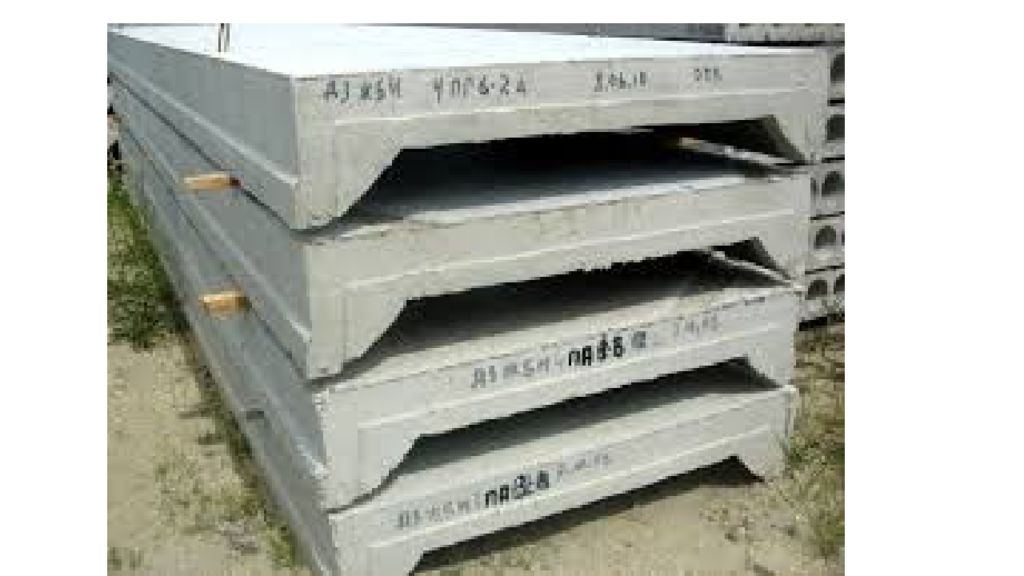

Легкосбрасываемые покрытия Для промышленный зданий со взрывоопасными производствами предусматривают покрытия с легкосбрасываемой кровлей при действии взрывной волны. Суммарную площадь легкосбрасываемых участков кровли, включая стены, окна, двери и фонари, определяют расчетом. Площадь принимается равной не менее 0.05 кв. м на куб. м взрывоопасного помещения. Сплошной настил из железобетонных плит в таких кровлях чередуют с настилом из асбестоцементных волнистых листов, которые укладывают поверх железобетонных ребристых плит шириной 3 м, имеющими отверстия в полке, и в интервалах между плитами шириной 1,5 м. Легосбрасываемые кровли устраивают также и из легкобетонных плит пролетом 3 м, укладываемых по стальным прогонам и чередующихся со стальным профилированным настилом. Для уменьшения сопротивления взрывной волне теплоизоляцию и гидроизоляцию кровли разрезают продольными и поперечными швами на участки площадью не более 720 м2.
