Основные средства измерения и контроля
Зубчатый венец характеризуется очень большим количеством параметров и размеров, каждый из которых может иметь отклонения, возникающие в процессе изготовления. Различные параметры и их отклонения по-разному влияют на конечное качество зубчатого венца. Более того, в зависимости от области применения и дополнительных условий, те или иные параметры могут менять свою значимость.

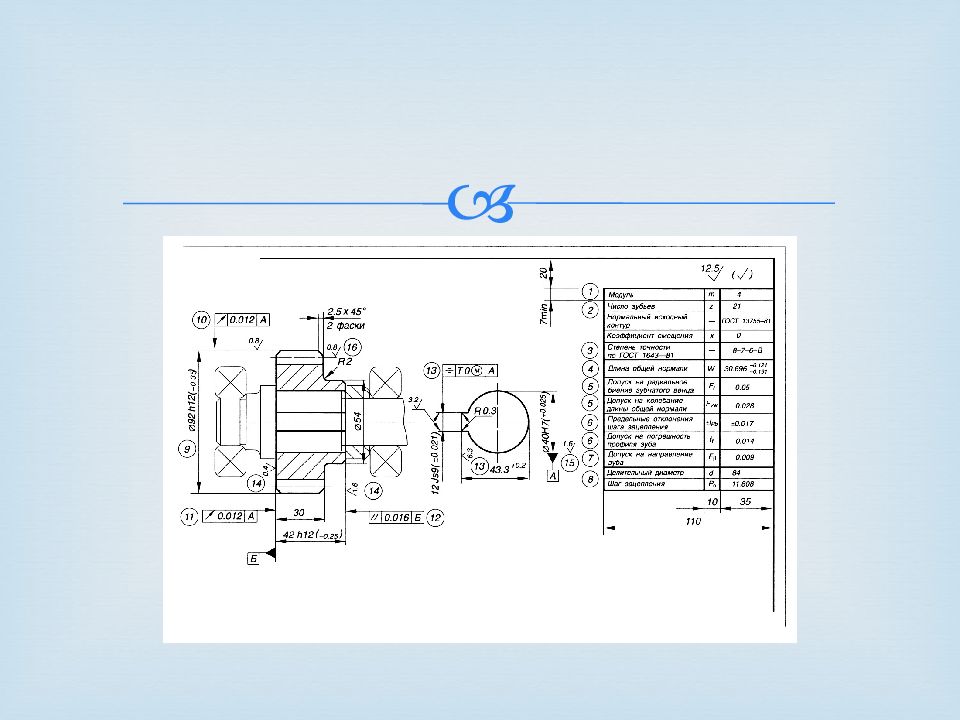

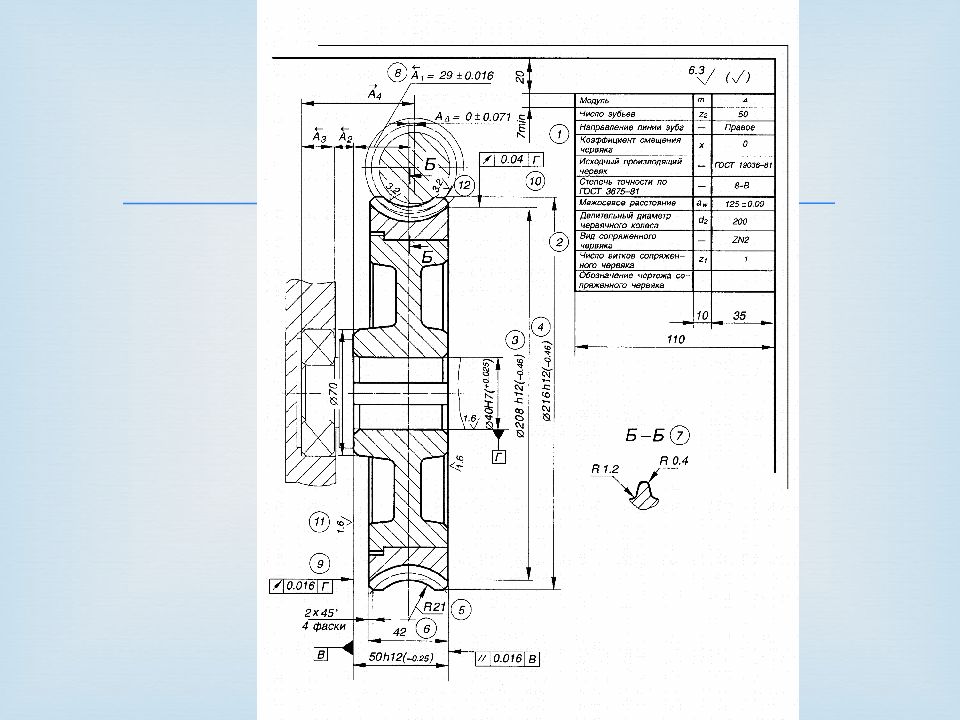

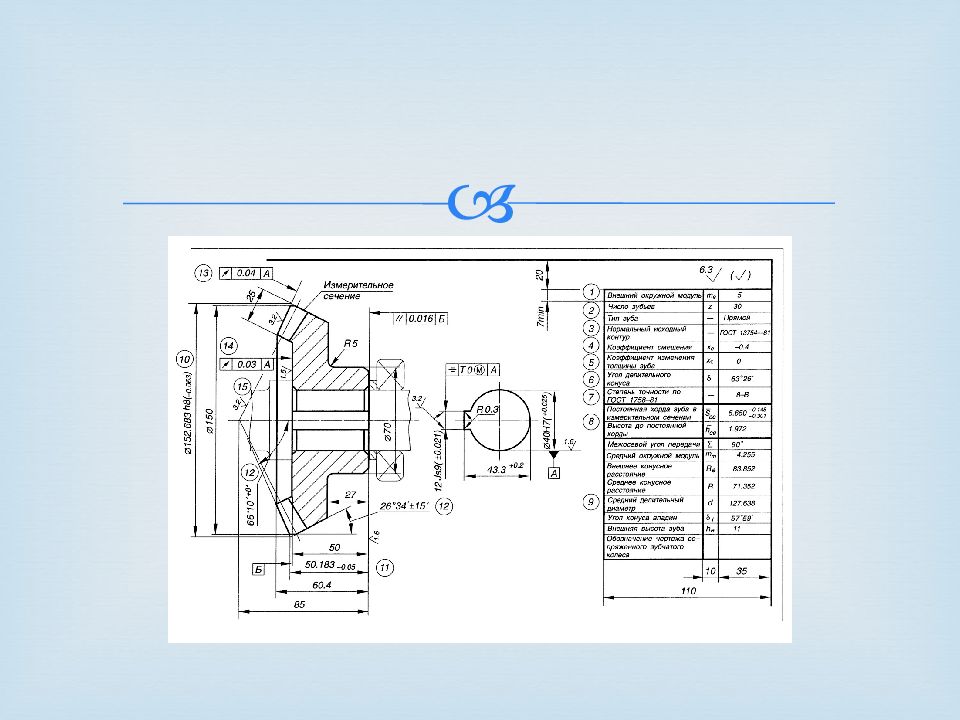

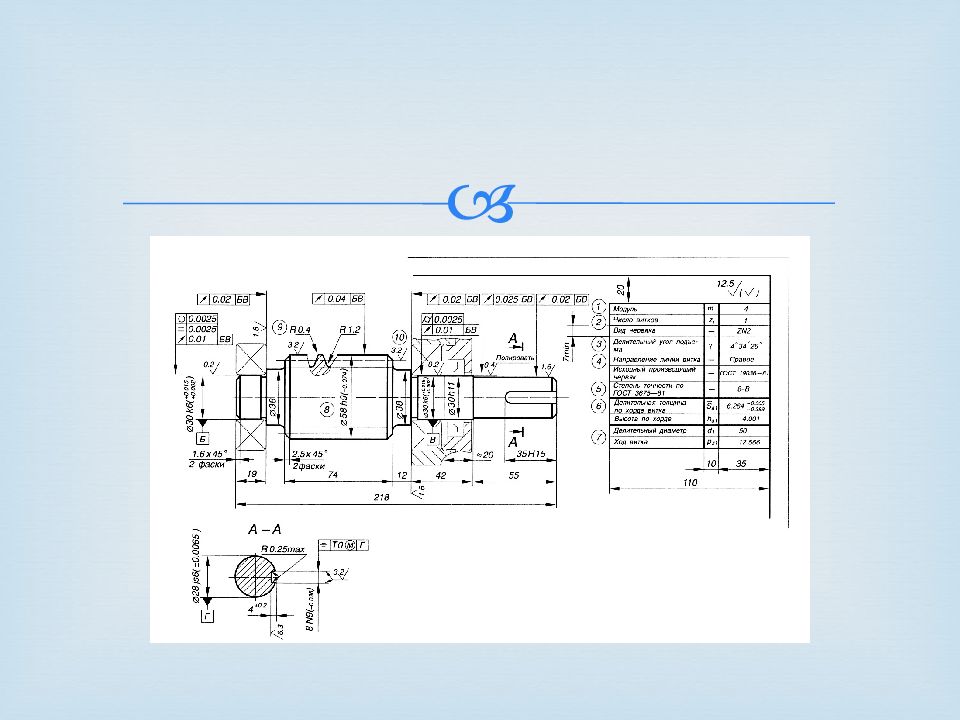

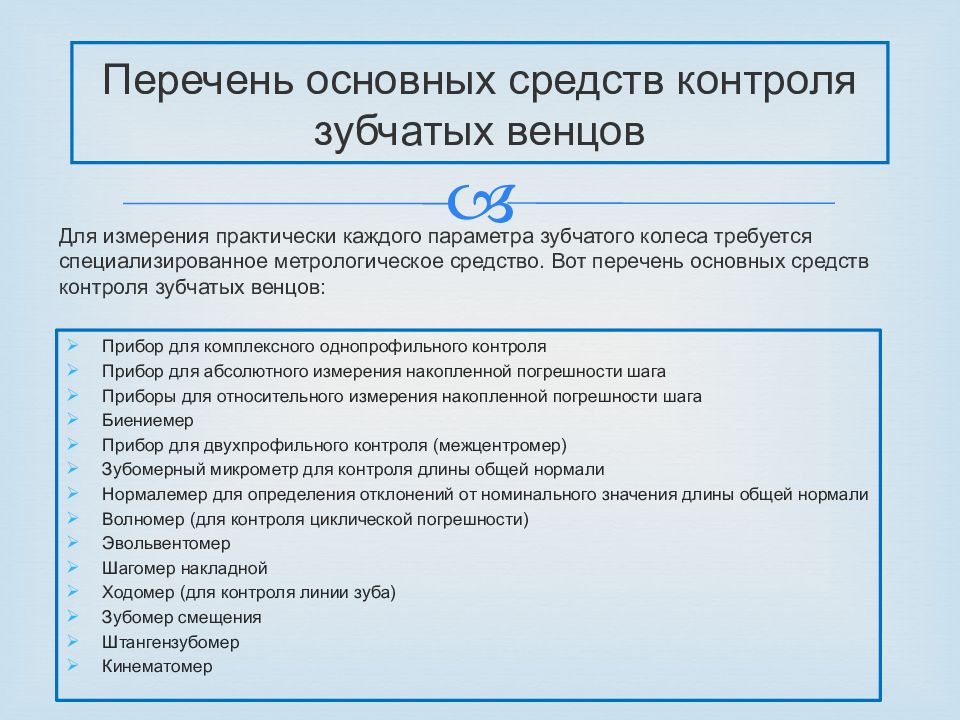

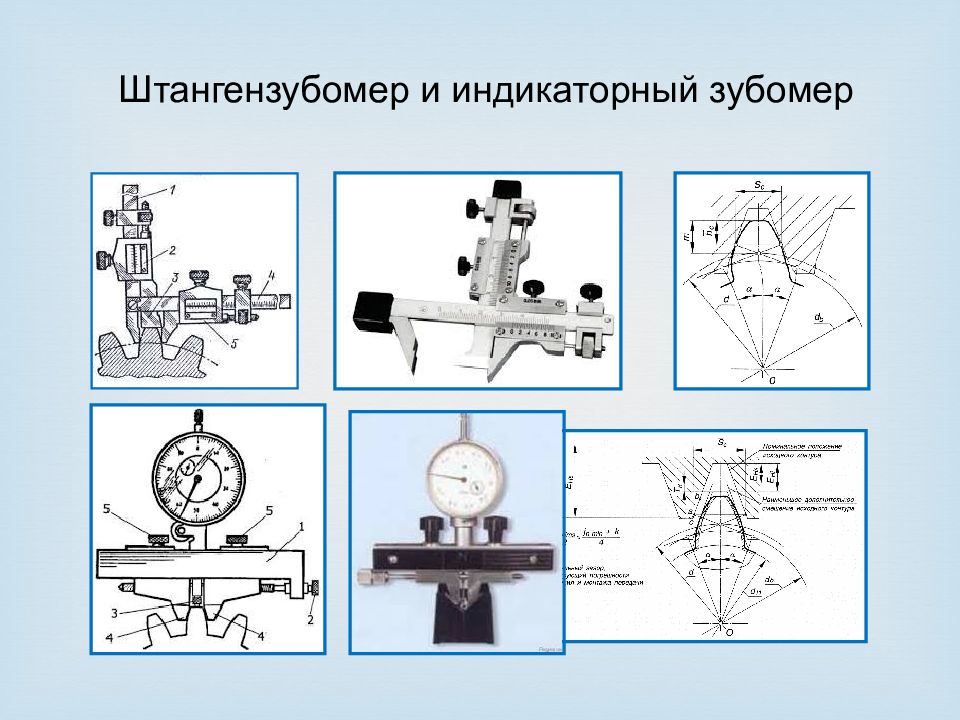

Для измерения практически каждого параметра зубчатого колеса требуется специализированное метрологическое средство. Вот перечень основных средств контроля зубчатых венцов: Прибор для комплексного однопрофильного контроля Прибор для абсолютного измерения накопленной погрешности шага Приборы для относительного измерения накопленной погрешности шага Биениемер Прибор для двухпрофильного контроля ( межцентромер ) Зубомерный микрометр для контроля длины общей нормали Нормалемер для определения отклонений от номинального значения длины общей нормали Волномер (для контроля циклической погрешности) Эвольвентомер Шагомер накладной Ходомер (для контроля линии зуба) Зубомер смещения Штангензубомер Кинематомер

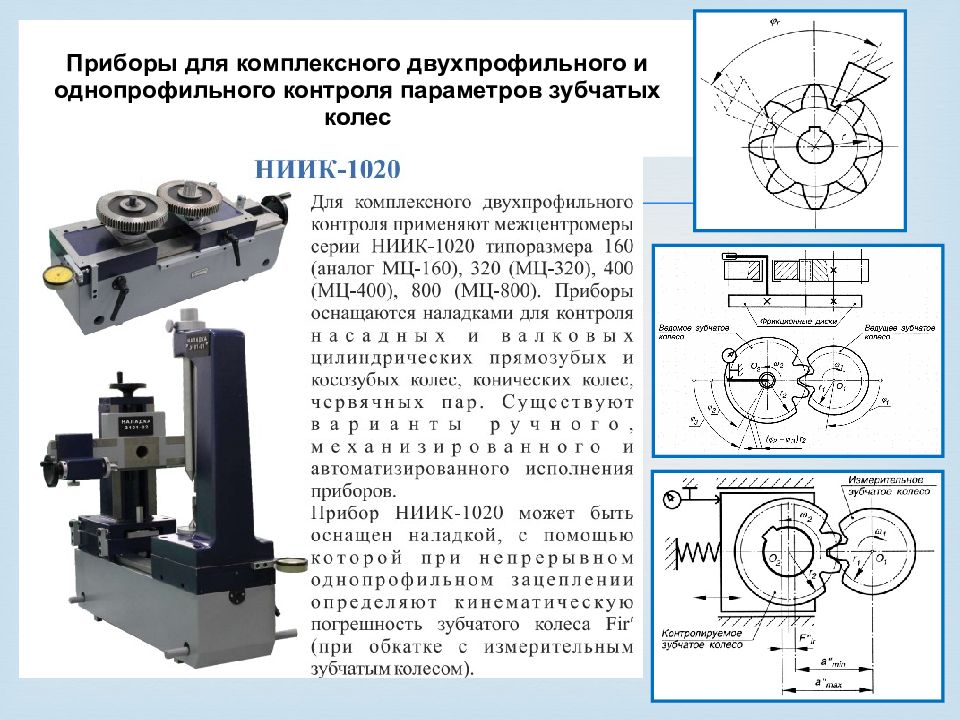

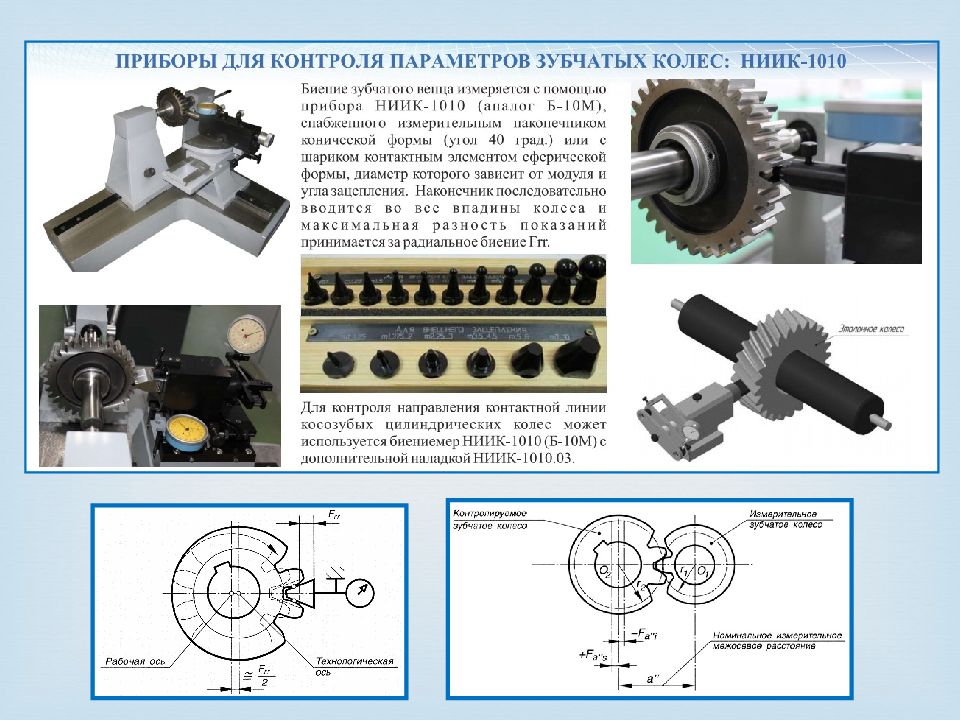

Приборы для комплексного двухпрофильного и однопрофильного контроля параметров зубчатых колес

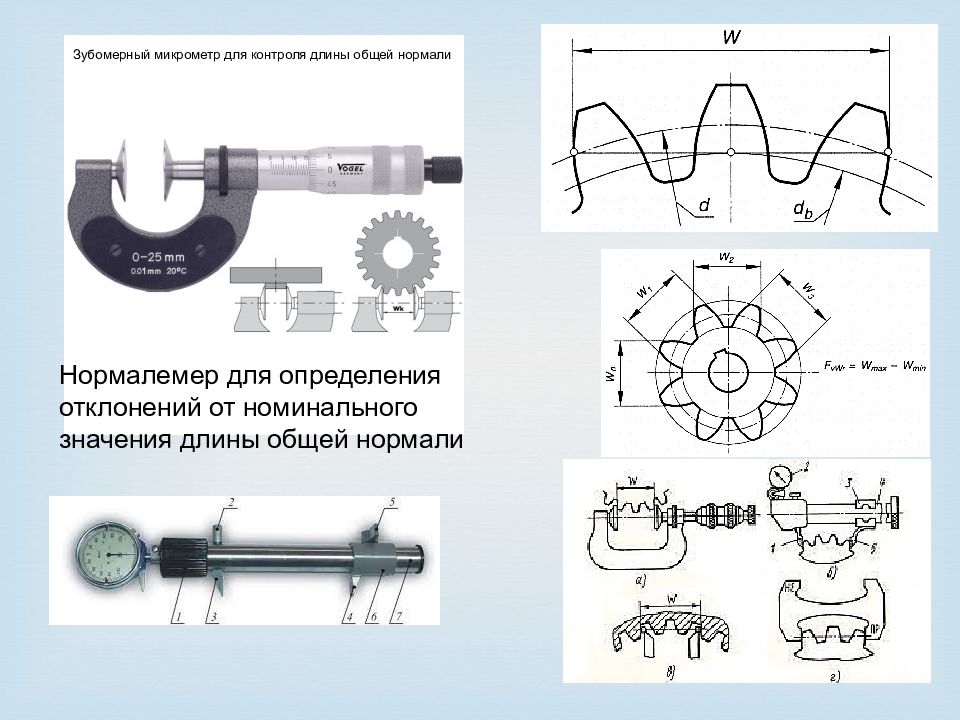

Нормалемер для определения отклонений от номинального значения длины общей нормали

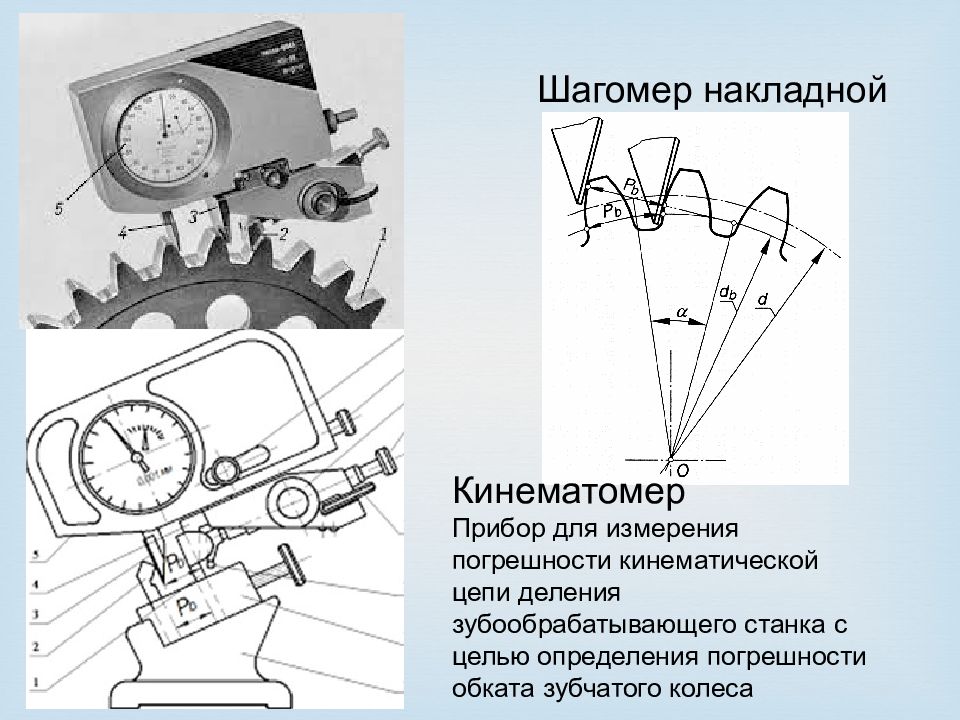

Шагомер накладной Кинематомер Прибор для измерения погрешности кинематической цепи деления зубообрабатывающего станка с целью определения погрешности обката зубчатого колеса

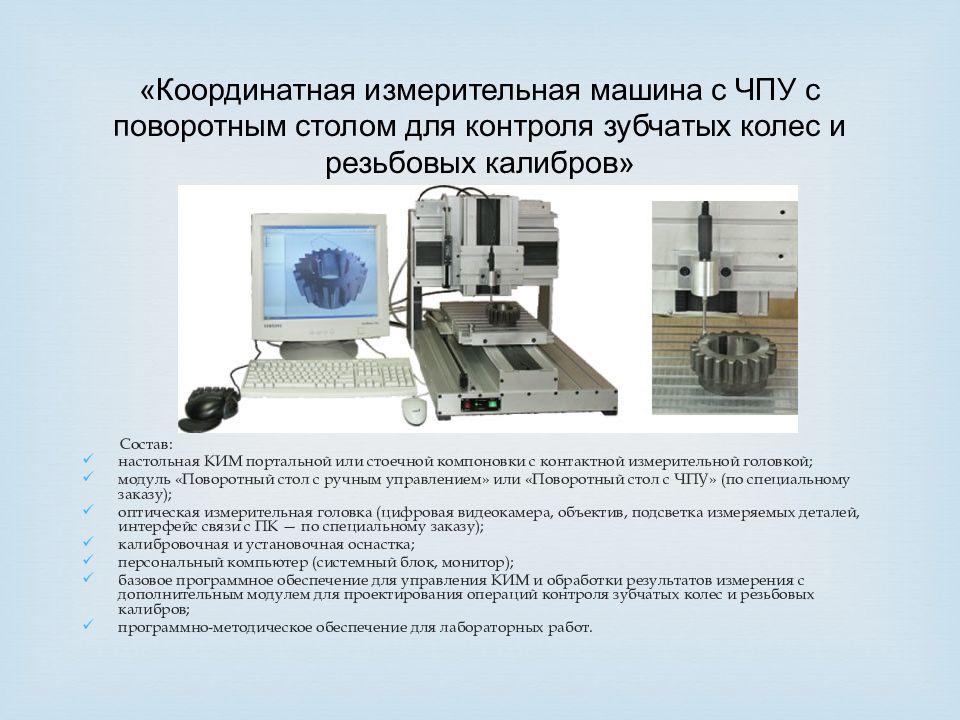

Состав : настольная КИМ портальной или стоечной компоновки с контактной измерительной головкой; модуль «Поворотный стол с ручным управлением» или «Поворотный стол с ЧПУ» (по специальному заказу); оптическая измерительная головка (цифровая видеокамера, объектив, подсветка измеряемых деталей, интерфейс связи с ПК — по специальному заказу); калибровочная и установочная оснастка; персональный компьютер (системный блок, монитор); базовое программное обеспечение для управления КИМ и обработки результатов измерения с дополнительным модулем для проектирования операций контроля зубчатых колес и резьбовых калибров; программно-методическое обеспечение для лабораторных работ.
