Лекция 10. Вентиляция. Принципы вентиляции помещений
  • Лекция 10. Вентиляция. Принципы вентиляции помещений
  • Лекция 10. Вентиляция. Принципы вентиляции помещений
  • Поступление вредностей в помещение
  • Схема локализующей местной вентиляции
  • Схема общеобменной вентиляции помещения
  • Определение требуемых воздухообменов в помещениях зданий
  • Нормы минимального воздухообмена в помещениях общественных зданий. (Стандарт ОВОК 1-2004. Здания жилые и общественные. Нормы воздухообмена)
  • Нормы минимального воздухообмена в помещениях жилых зданий
  • Расчет воздухообменов по балансу вредностей
  • Расчет воздухообменов по балансу вредностей
  • Расчет воздухообменов по балансу вредностей
  • Естественная вентиляция ветровой фактор
  • Естественная вентиляция тепловой фактор
  • Аэрация
  • Аэрация
  • Естественная канальная вентиляция
  • Естественная канальная вентиляция
  • Естественная вентиляция безлифтовых жилых зданий
  • Естественная вентиляция безлифтовых жилых зданий
  • Вентиляционные каналы
  • Лекция 10. Вентиляция. Принципы вентиляции помещений
  • Минимальная высота устьев вентиляционных каналов
  • Вентиляция лифтовых зданий
  • Устройство вентиляционных блоков
  • Дефлектор
  • Литература к лекции 10.
1/26

Цель лекции – изучение основ вентиляции помещений. Задачи лекции состоят в изучении: - Назначения вентиляции; Видов вредностей, ухудшающих качество воздуха и способов их удаления из помещения; Классификации вентиляционных систем; Принципа работы и устройства систем естественной вентиляции.

Изображение слайда

Слайд 2

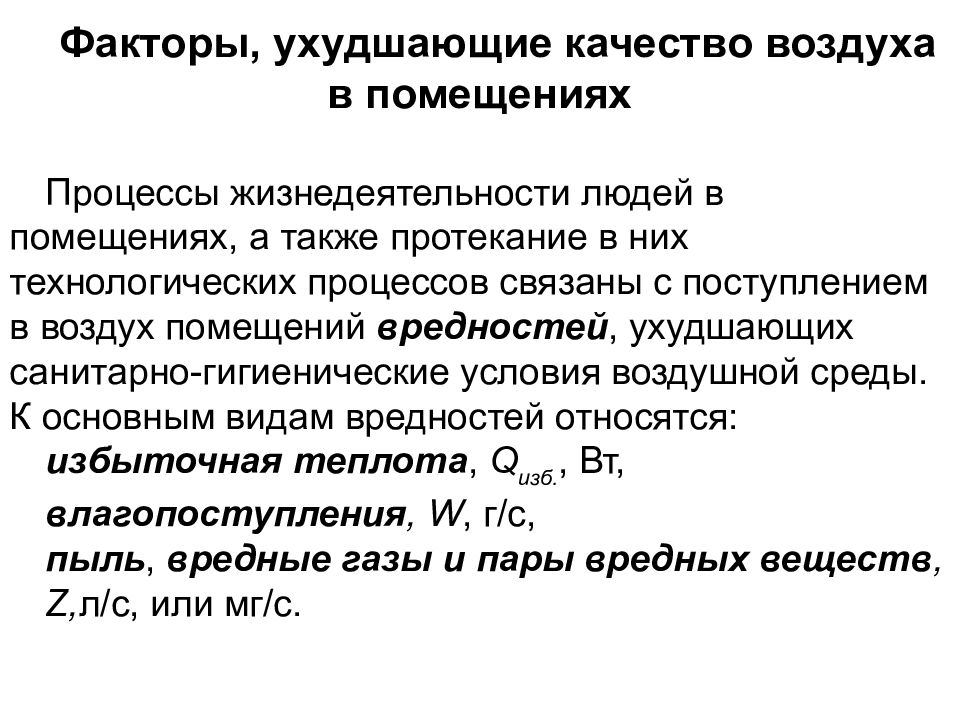

Факторы, ухудшающие качество воздуха в помещениях Процессы жизнедеятельности людей в помещениях, а также протекание в них технологических процессов связаны с поступлением в воздух помещений вредностей, ухудшающих санитарно-гигиенические условия воздушной среды. К основным видам вредностей относятся: избыточная теплота, Q изб., Вт, влагопоступления, W, г/с, пыль, вредные газы и пары вредных веществ, Z, л/с, или мг/с.

Изображение слайда

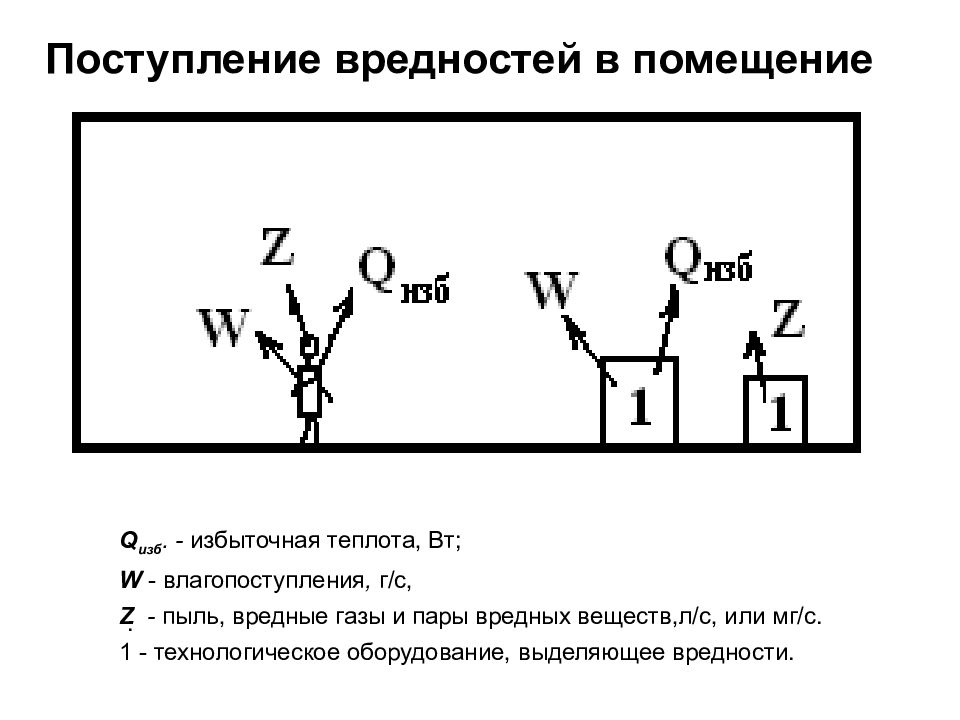

. Q изб. - избыточная теплота, Вт; W - влагопоступления, г/с, Z - пыль, вредные газы и пары вредных веществ,л/с, или мг/с. 1 - технологическое оборудование, выделяющее вредности.

Изображение слайда

1 – источник вредностей; 2 – укрытия источников вредностей; 3 – подача воздуха в помещение.

Изображение слайда

1 – удаление загрязненного воздуха; 2 – подача приточного воздуха.

Изображение слайда

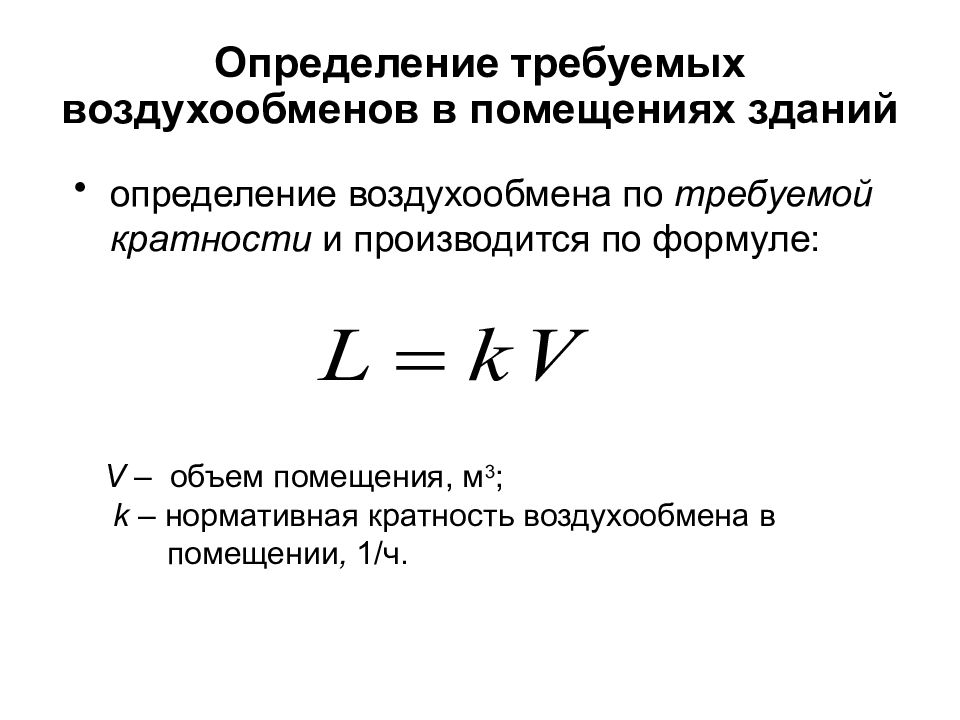

Слайд 6: Определение требуемых воздухообменов в помещениях зданий

определение воздухообмена по требуемой кратности и производится по формуле: V – объем помещения, м 3 ; k – нормативная кратность воздухообмена в помещении, 1/ч.

Изображение слайда

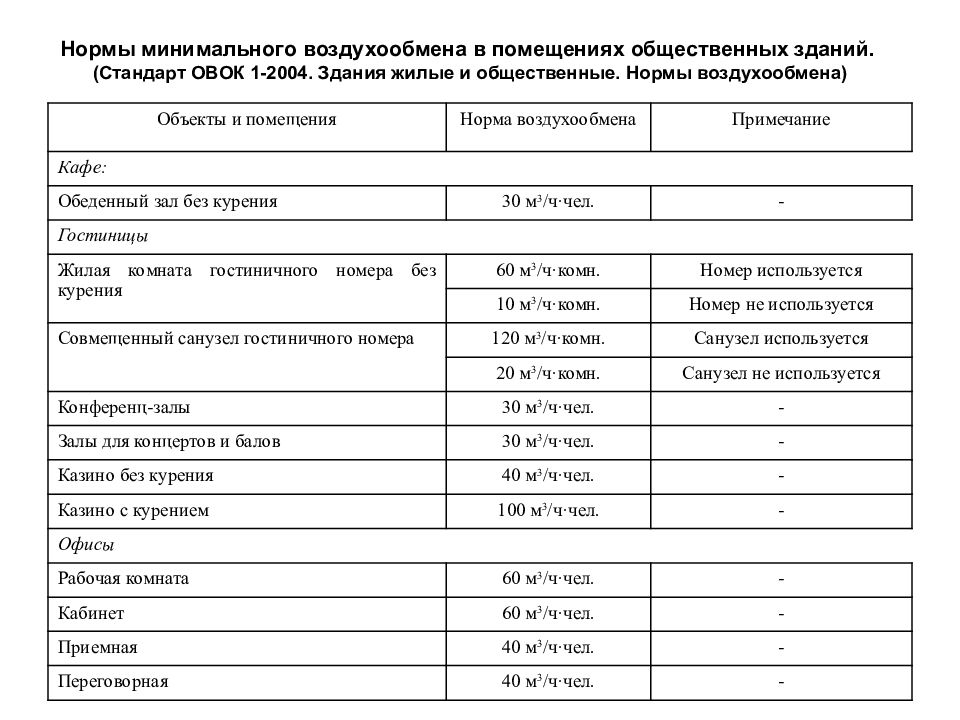

Слайд 7: Нормы минимального воздухообмена в помещениях общественных зданий. (Стандарт ОВОК 1-2004. Здания жилые и общественные. Нормы воздухообмена)

Объекты и помещения Норма воздухообмена Примечание Кафе: Обеденный зал без курения 30 м 3 /ч·чел. - Гостиницы Жилая комната гостиничного номера без курения 60 м 3 /ч·комн. Номер используется 10 м 3 /ч·комн. Номер не используется Совмещенный санузел гостиничного номера 120 м 3 /ч·комн. Санузел используется 20 м 3 /ч·комн. Санузел не используется Конференц-залы 30 м 3 /ч·чел. - Залы для концертов и балов 30 м 3 /ч·чел. - Казино без курения 40 м 3 /ч·чел. - Казино с курением 100 м 3 /ч·чел. - Офисы Рабочая комната 60 м 3 /ч·чел. - Кабинет 60 м 3 /ч·чел. - Приемная 40 м 3 /ч·чел. - Переговорная 40 м 3 /ч·чел. -

Изображение слайда

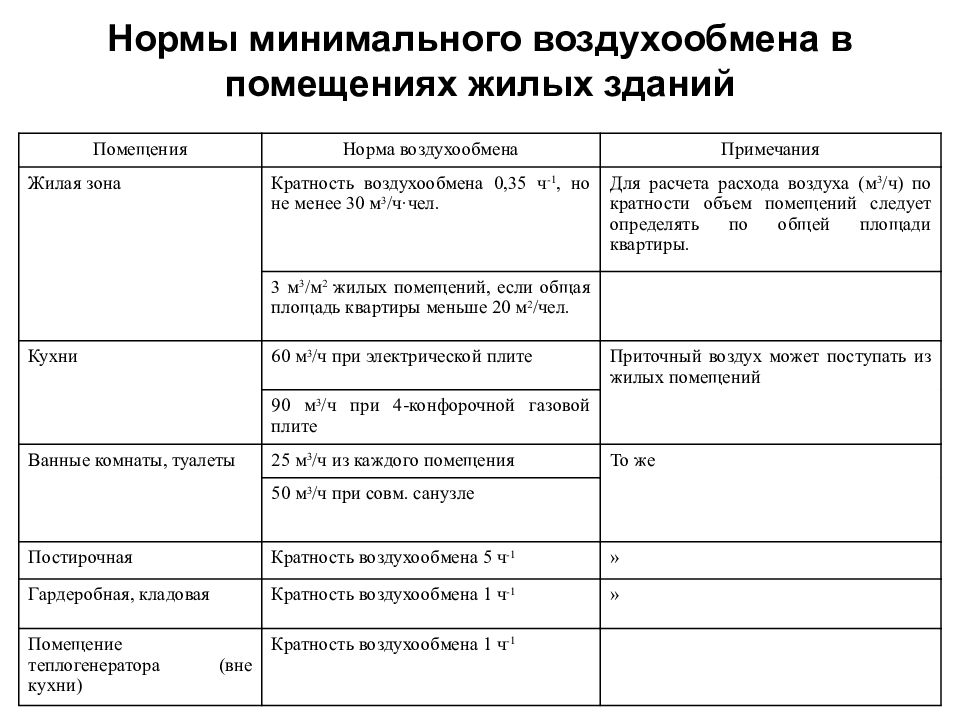

Слайд 8: Нормы минимального воздухообмена в помещениях жилых зданий

Помещения Норма воздухообмена Примечания Жилая зона Кратность воздухообмена 0,35 ч -1, но не менее 30 м 3 /ч·чел. Для расчета расхода воздуха (м 3 /ч) по кратности объем помещений следует определять по общей площади квартиры. 3 м 3 /м 2 жилых помещений, если общая площадь квартиры меньше 20 м 2 /чел. Кухни 60 м 3 /ч при электрической плите Приточный воздух может поступать из жилых помещений 90 м 3 /ч при 4-конфорочной газовой плите Ванные комнаты, туалеты 25 м 3 /ч из каждого помещения То же 50 м 3 /ч при совм. санузле Постирочная Кратность воздухообмена 5 ч -1 » Гардеробная, кладовая Кратность воздухообмена 1 ч -1 » Помещение теплогенератора (вне кухни) Кратность воздухообмена 1 ч -1

Изображение слайда

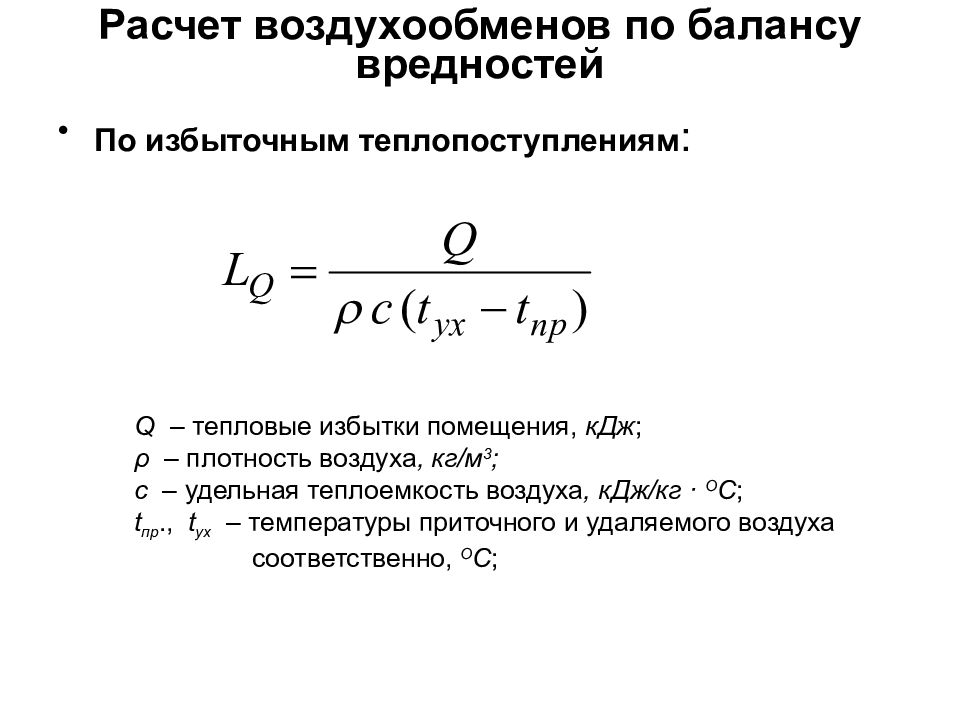

Слайд 9: Расчет воздухообменов по балансу вредностей

По избыточным теплопоступлениям : Q – тепловые избытки помещения, кДж ; ρ – плотность воздуха, кг/м 3 ; с – удельная теплоемкость воздуха, кДж/кг · О С ; t пр., t ух – температуры приточного и удаляемого воздуха соответственно, О С ;

Изображение слайда

Слайд 10: Расчет воздухообменов по балансу вредностей

По избыточным влагопоступлениям: d пр., d ух – влагосодержания приточного и удаляемого воздуха соответственно, г/кг сух.возд ; W – масса водяных паров, поступающих в помещение, кг/с.

Изображение слайда

Слайд 11: Расчет воздухообменов по балансу вредностей

По избыточным пыле – газопоступлениям: С ПДК – предельно-допустимая концентрация вредности в воздухе помещения, кг/ м 3 ; С пр. – концентрация вредности в приточном воздухе, кг/ м 3 ; G – масса вредности, поступающей в помещение, кг/с.

Изображение слайда

Слайд 12: Естественная вентиляция ветровой фактор

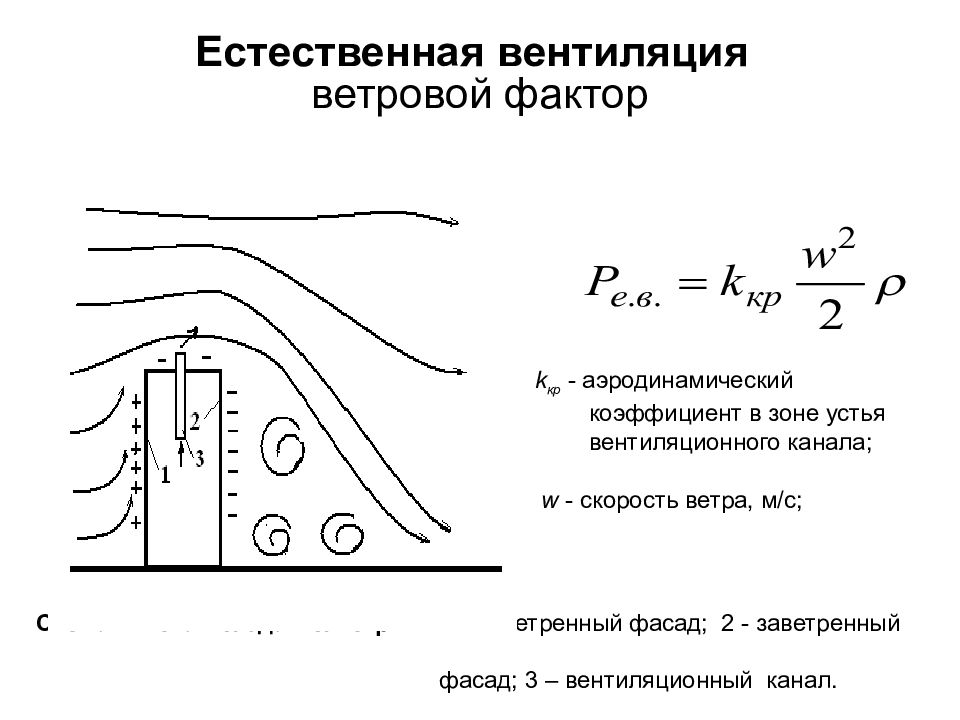

Схема обтекания здания ветром. 1 – наветренный фасад; 2 - заветренный фасад; 3 – вентиляционный канал. k кр - аэродинамический коэффициент в зоне устья вентиляционного канала; w - скорость ветра, м/с;

Изображение слайда

Слайд 13: Естественная вентиляция тепловой фактор

h – разность отметок устья вытяжной шахты и середины приточного проема, м; g – ускорение силы тяжести, м/с 2. ρ н, ρ р – плотности наружного и внутреннего воздуха, кг/м 3. Схема естественной вентиляции под действием теплового фактора. 1 – приточный проем; 2 – вытяжная шахта, О–О - нейтральная зона

Изображение слайда

Слайд 14: Аэрация

Схема аэрации одноэтажного промышленного здания в теплый период года. 1 - источники тепловыделений; 2 – вытяжные проемы; 3 – приточные проемы; 4 – температурное перекрытие.

Изображение слайда

Слайд 15: Аэрация

Схема аэрации одноэтажного промышленного здания в холодный период года. 1 - источники тепловыделений; 2 – вытяжные проемы; 3 – приточные проемы; 4 – температурное перекрытие.

Изображение слайда

Слайд 16: Естественная канальная вентиляция

Система естественной канальной вытяжной вентиляции. 1 - источник тепловыделений; 2 – воздухоприемное устройство; 3 – воздуховод; 4 – дроссель-клапан; 5 – зонт.

Изображение слайда

Слайд 17: Естественная канальная вентиляция

Схема вытяжной канальной естественной вентиляции от варочной плиты. 1 – воздухоприемные отверстия; 2 – кольцевой воздуховод; 3 – вытяжная шахта; 4 – зонт.

Изображение слайда

Слайд 18: Естественная вентиляция безлифтовых жилых зданий

1 – вентиляционная решетка; 2 – вертикальный вентиляционный канал; 3 – сборный горизонтальный канал; 4 – вытяжная шахта; 5 - зонт.

Изображение слайда

Слайд 19: Естественная вентиляция безлифтовых жилых зданий

1 – вентиляционная решетка; 2 – вертикальный вентиляционный канал; 3 – зонт.

Изображение слайда

Слайд 20: Вентиляционные каналы

а) – во внутренних кирпичных стенах, 1 – стена; б) – приставные, 1 – стена, 2 – штукатурка, 3 - гипсошлаковая плита.

Изображение слайда

Слайд 21

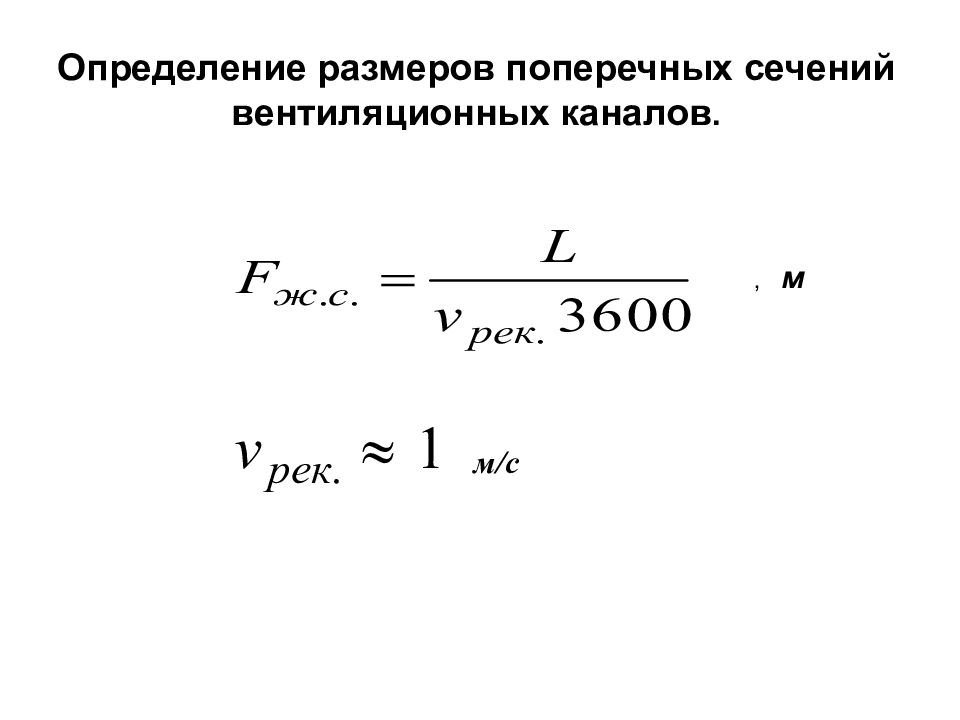

Определение размеров поперечных сечений вентиляционных каналов. , м 2 м/с

Изображение слайда

Слайд 22: Минимальная высота устьев вентиляционных каналов

Изображение слайда

Слайд 23: Вентиляция лифтовых зданий

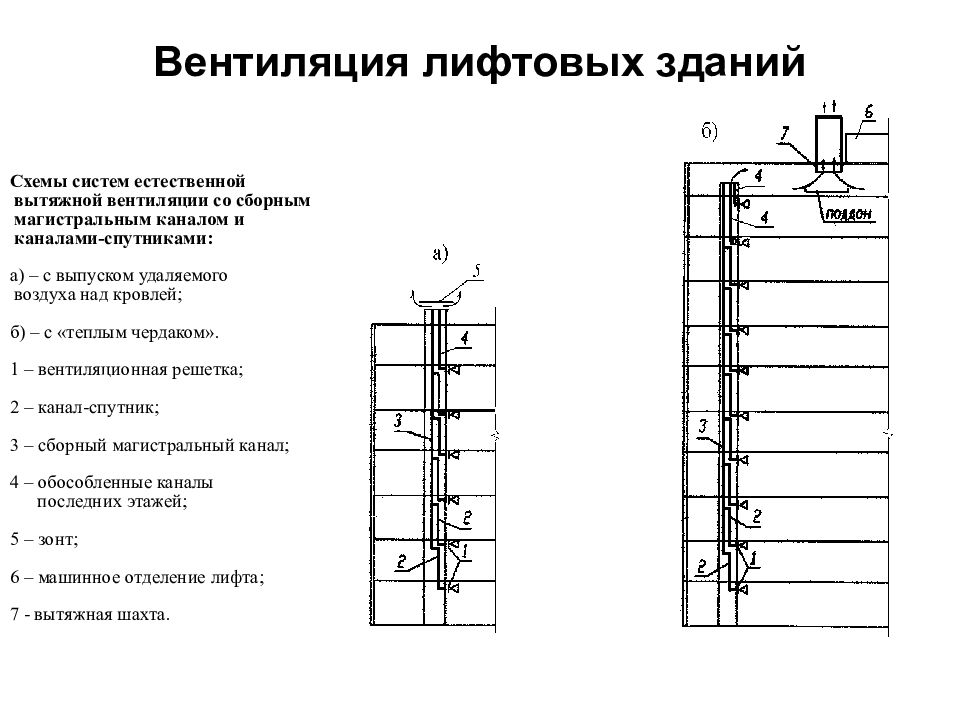

Схемы систем естественной вытяжной вентиляции со сборным магистральным каналом и каналами-спутниками: а) – с выпуском удаляемого воздуха над кровлей; б) – с «теплым чердаком». 1 – вентиляционная решетка; 2 – канал-спутник; 3 – сборный магистральный канал; 4 – обособленные каналы последних этажей; 5 – зонт; 6 – машинное отделение лифта; 7 - вытяжная шахта.

Изображение слайда

Слайд 24: Устройство вентиляционных блоков

1 – канал-спутник; 2 – магистральный канал.

Изображение слайда

Слайд 25: Дефлектор

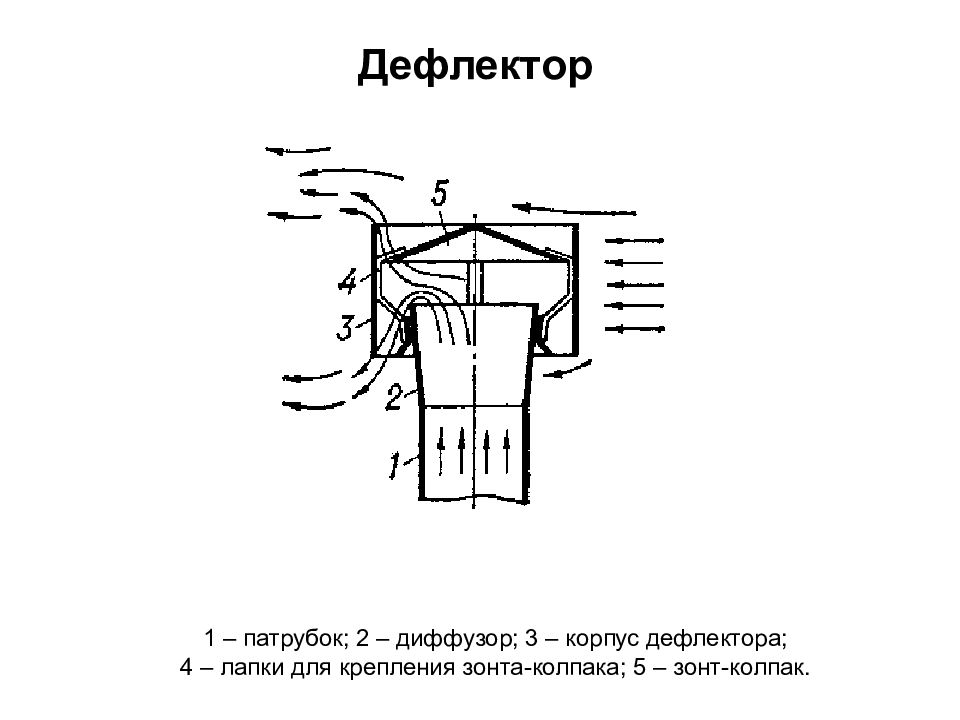

1 – патрубок; 2 – диффузор; 3 – корпус дефлектора; 4 – лапки для крепления зонта-колпака; 5 – зонт-колпак.

Изображение слайда

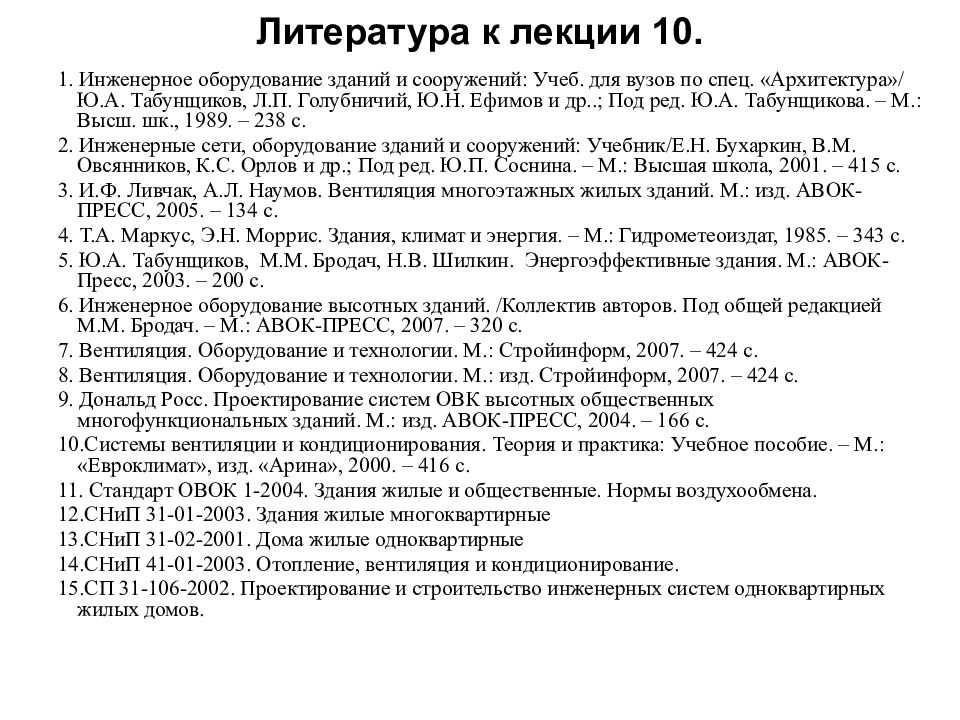

Последний слайд презентации: Лекция 10. Вентиляция. Принципы вентиляции помещений: Литература к лекции 10

1. Инженерное оборудование зданий и сооружений: Учеб. для вузов по спец. «Архитектура»/ Ю.А. Табунщиков, Л.П. Голубничий, Ю.Н. Ефимов и др..; Под ред. Ю.А. Табунщикова. – М.: Высш. шк., 1989. – 238 с. 2. Инженерные сети, оборудование зданий и сооружений: Учебник/Е.Н. Бухаркин, В.М. Овсянников, К.С. Орлов и др.; Под ред. Ю.П. Соснина. – М.: Высшая школа, 2001. – 415 с. 3. И.Ф. Ливчак, А.Л. Наумов. Вентиляция многоэтажных жилых зданий. М.: изд. АВОК-ПРЕСС, 2005. – 134 с. 4. Т.А. Маркус, Э.Н. Моррис. Здания, климат и энергия. – М.: Гидрометеоиздат, 1985. – 343 с. 5. Ю.А. Табунщиков, М.М. Бродач, Н.В. Шилкин. Энергоэффективные здания. М.: АВОК-Пресс, 2003. – 200 с. 6. Инженерное оборудование высотных зданий. /Коллектив авторов. Под общей редакцией М.М. Бродач. – М.: АВОК-ПРЕСС, 2007. – 320 с. 7. Вентиляция. Оборудование и технологии. М.: Стройинформ, 2007. – 424 с. 8. Вентиляция. Оборудование и технологии. М.: изд. Стройинформ, 2007. – 424 с. 9. Дональд Росс. Проектирование систем ОВК высотных общественных многофункциональных зданий. М.: изд. АВОК-ПРЕСС, 2004. – 166 с. 10.Системы вентиляции и кондиционирования. Теория и практика: Учебное пособие. – М.: «Евроклимат», изд. «Арина», 2000. – 416 с. 11. Стандарт ОВОК 1-2004. Здания жилые и общественные. Нормы воздухообмена. 12.СНиП 31-01-2003. Здания жилые многоквартирные 13.СНиП 31-02-2001. Дома жилые одноквартирные 14.СНиП 41-01-2003. Отопление, вентиляция и кондиционирование. 15.СП 31-106-2002. Проектирование и строительство инженерных систем одноквартирных жилых домов.

Изображение слайда
