Цель лекции – изучение внутреннего водопровода зданий. Задачи лекции состоят в изучении: Назначении внутреннего водопровода; Систем внутреннего хозяйственно-питьевого водопровода; Основ проектирования внутреннего водопровода; Требований по размещению оборудования внутреннего водопровода в зданиях.
Внутренний водопровод - система трубопроводов и устройств, обеспечивающих подачу воды к санитарно-техническим приборам, пожарным кранам и водоиспользующему технологическому оборудованию. Основные функциональные требования к внутреннему водопроводу: - подача требуемого объема воды к водоразборной арматуре; - обеспечение необходимых свободных напоров перед водоразборной арматурой.

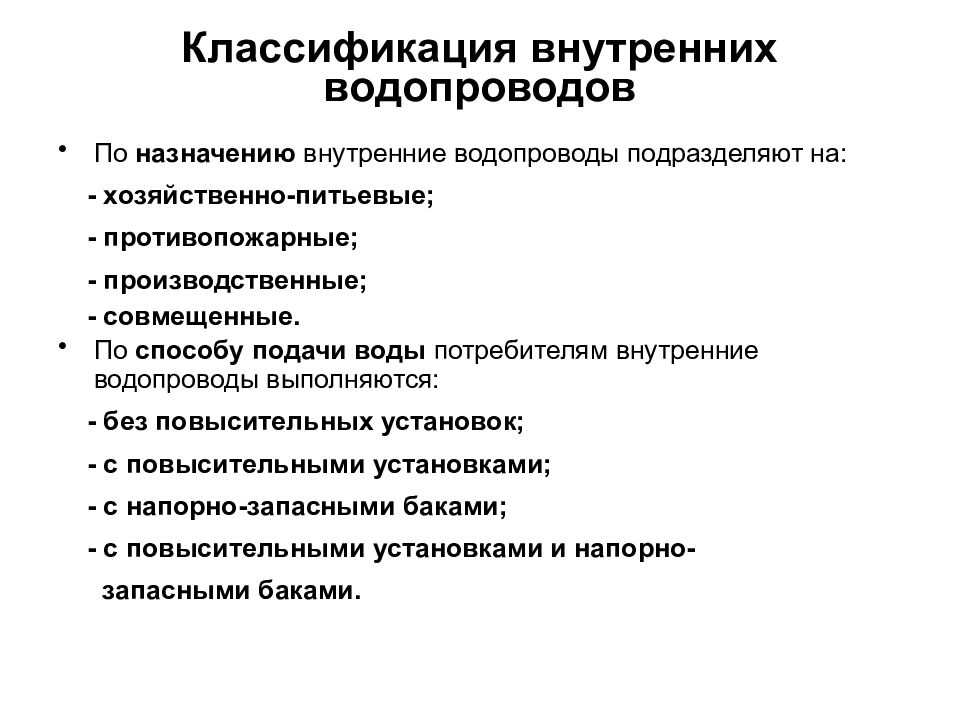

По назначению внутренние водопроводы подразделяют на: - хозяйственно-питьевые; - противопожарные; - производственные; - совмещенные. По способу подачи воды потребителям внутренние водопроводы выполняются: - без повысительных установок; - с повысительными установками; - с напорно-запасными баками; - с повысительными установками и напорно- запасными баками.
При использовании водопровода без повысительных установок необходимо, чтобы в месте присоединения здания свободный гарантийный напор в наружной водопроводной сети, Нг, превышал требуемый напор, Нтр, необходимый для подачи воды к наиболее высокорасположенному и удаленному от ввода водоразборному устройству в любое время суток : Нг > Нтр п – число этажей здания Свободный напор на вводе в здание
1 – ввод; 2 – водомерный узел; 3 – разводящая магистраль; 4 - стояк; 5 – подводка к водоразборной арматуре; 6 – водоразборная арматура; 7 – запорная арматура.
1 – типовая водомерная вставка; 2 – обводная линия; 3 - задвижки; 4 – опломбированная задвижка; 5 – переход; 6 - счетчик расхода воды; 7 – манометр; 8 – трехходовой кран; 9 – фильтр для очистки воды; 10 – спускной кран.
1 – ввод; 2 – водомерный узел; 3 – разводящая магистраль; 4 - стояк; 5 – подводка к водоразборной арматуре; 6 – водоразборная арматура; 7 – запорная арматура; 8 – водонапорный бак; 9 - поплавковый клапан; 10 – обратный клапан.
1 – ввод; 2 – водомерный узел; 3 – повысительная установка; 4 – разводящая магистраль; 5 – пожарный стояк; 6 - пожарный кран; 7 – стояк; 8 – кран на вводе в квартиру; 9 – кран для отключения стояка; 10 – обратный клапан; 11 – задвижка; 12 – поливочный кран; 13 – пробка для спуска воды.
Максимальный секундный расход воды на вводе в здание qc, л/с, определяется по формуле - коэффициент, определяемый по СНиП 2.04.01-85(2000) в зависимости от общего числа приборов, N, в здании и вероятности их действия, Р или рассчитываемый по формуле q c, л/с – секундный расход воды водоразборной арматурой санитарно- технических приборов, допускается принимать равным
- норма расхода воды потребителем в час наибольшего водопотребления, принимаемая по СНиП 2.04.01-85(2000), л/час·чел; U – количество водопотребителей в здании

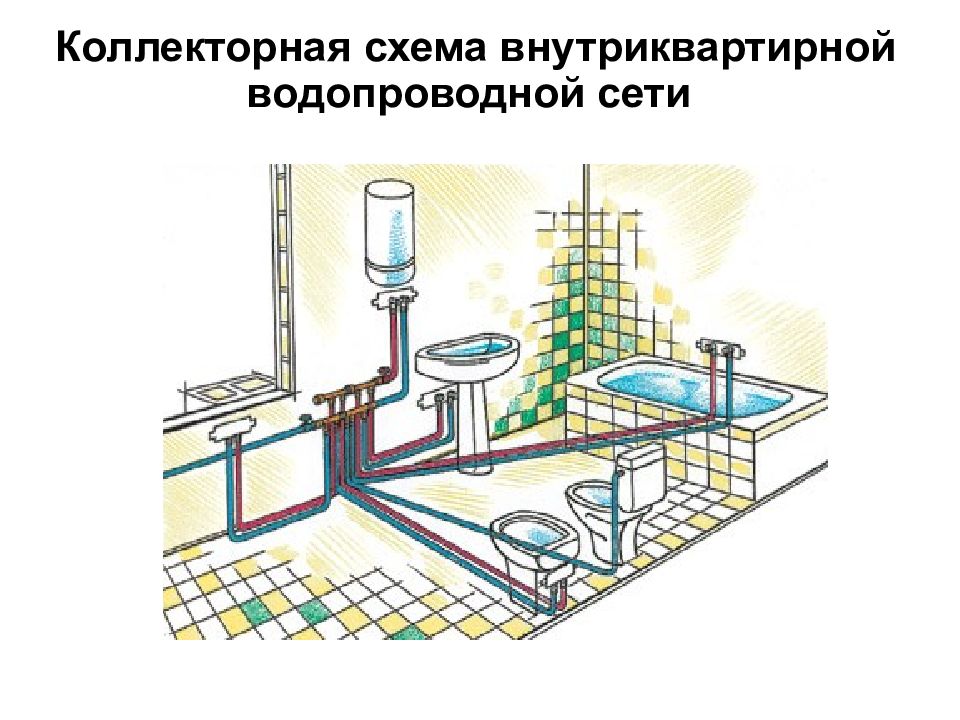

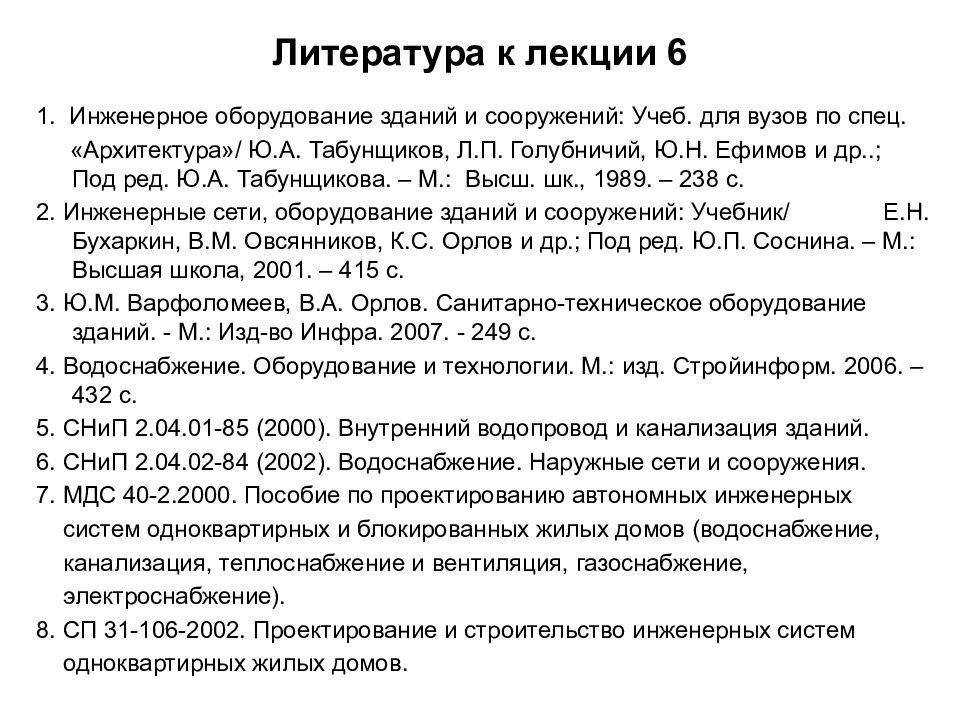

1. Инженерное оборудование зданий и сооружений: Учеб. для вузов по спец. «Архитектура»/ Ю.А. Табунщиков, Л.П. Голубничий, Ю.Н. Ефимов и др..; Под ред. Ю.А. Табунщикова. – М.: Высш. шк., 1989. – 238 с. 2. Инженерные сети, оборудование зданий и сооружений: Учебник/ Е.Н. Бухаркин, В.М. Овсянников, К.С. Орлов и др.; Под ред. Ю.П. Соснина. – М.: Высшая школа, 2001. – 415 с. 3. Ю.М. Варфоломеев, В.А. Орлов. Санитарно-техническое оборудование зданий. - М.: Изд-во Инфра. 2007. - 249 с. 4. Водоснабжение. Оборудование и технологии. М.: изд. Стройинформ. 2006. – 432 с. 5. СНиП 2.04.01-85 (2000). Внутренний водопровод и канализация зданий. 6. СНиП 2.04.02-84 (2002). Водоснабжение. Наружные сети и сооружения. 7. МДС 40-2.2000. Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов (водоснабжение, канализация, теплоснабжение и вентиляция, газоснабжение, электроснабжение). 8. СП 31-106-2002. Проектирование и строительство инженерных систем одноквартирных жилых домов.
