Современный горячий водопровод Т3-Т4 имеет в здании две трубы: Т3 — подающий трубопровод; Т4 — циркуляционный трубопровод.

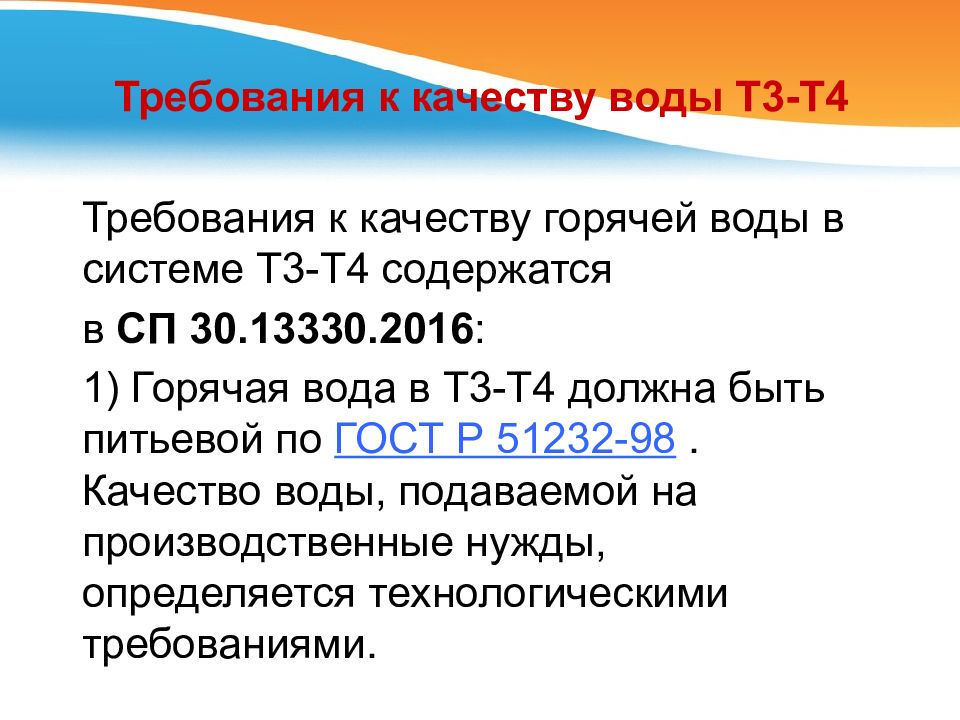

Требования к качеству горячей воды в системе Т3-Т4 содержатся в СП 30.13330.2016 : 1) Горячая вода в Т3-Т4 должна быть питьевой по ГОСТ Р 51232-98 . Качество воды, подаваемой на производственные нужды, определяется технологическими требованиями.
2 ) Температуру горячей воды в местах водоразбора следует предусматривать: а) не ниже +60°С — для систем централизованного горячего водоснабжения, присоединяемых к открытым системам теплоснабжения; б) не ниже +50°С — для систем централизованного горячего водоснабжения, присоединяемых к закрытым системам теплоснабжения; в) не выше +75°С — для всех систем, указанных в подпунктах "а" и "б".
Элементы централизованной (закрытой) системы горячего водоснабжения: 1 — вводы; 2 — водомерный узел; 3 — установка для повышения давления; 4 — водонагреватель; 5 — циркуляционные насосы; 6 — аккумулятор тепла; 7 — подающая квартальная сеть (магистраль); 8 — циркуляционная квартальная сеть; 9 — распределительная сеть; 10 — циркуляционная сеть; 11 — арматура; 12 — полотенцесушитель ; 13 — сеть теплоносителя

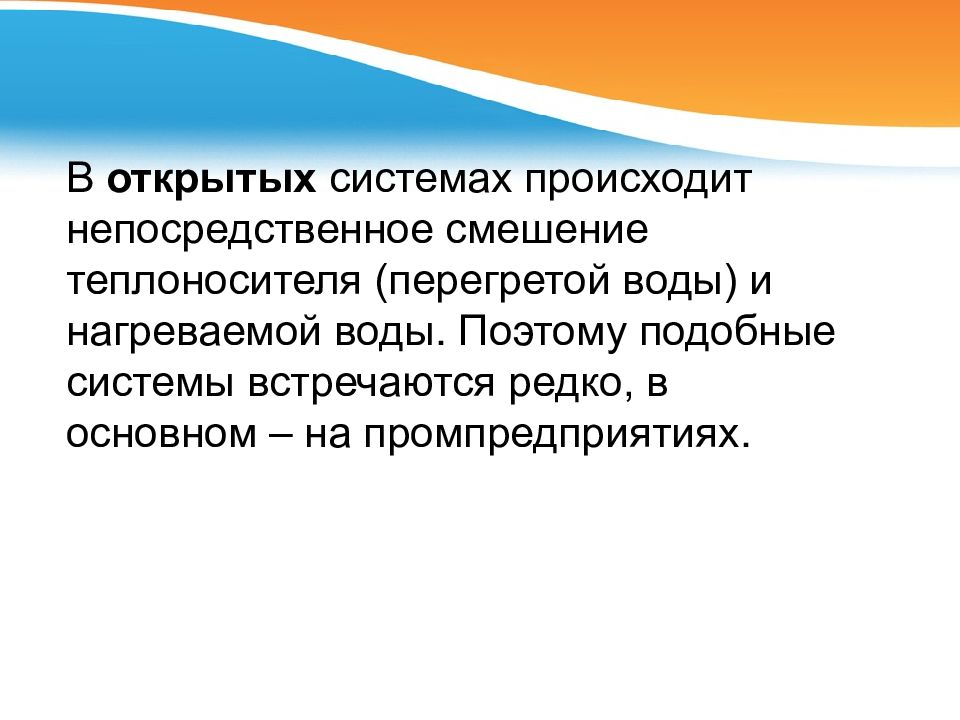

В открытых системах происходит непосредственное смешение теплоносителя (перегретой воды) и нагреваемой воды. Поэтому подобные системы встречаются редко, в основном – на промпредприятиях.
Открытая система горячего водоснабжения: а — схема с искусственной циркуляцией, баком-аккумулятором и верхней разводкой; б — схема тупиковой сети с нижней разводкой (без циркуляции); 1 — диафрагма; 2 — подача теплоносителя от ТЭЦ; 3 — регулятор расхода; 4 — смесительный тройник; 5 — термореле ; 6 — обратный клапан; 7 — бак — аккумулятор тепла; 8 — магистраль распределительной сети с верхней разводкой; 9 — стояк распределительной сети; 10 — циркуляционная магистраль; 11 — циркуляционный насос

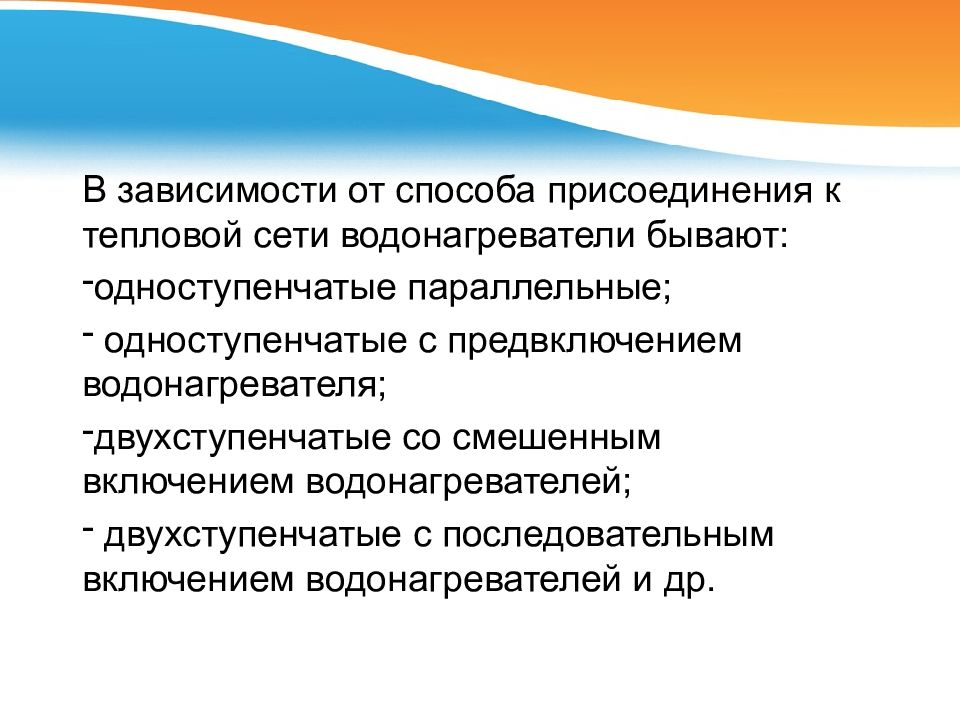

В зависимости от способа присоединения к тепловой сети водонагреватели бывают: одноступенчатые параллельные; одноступенчатые с предвключением водонагревателя; двухступенчатые со смешенным включением водонагревателей; двухступенчатые с последовательным включением водонагревателей и др.

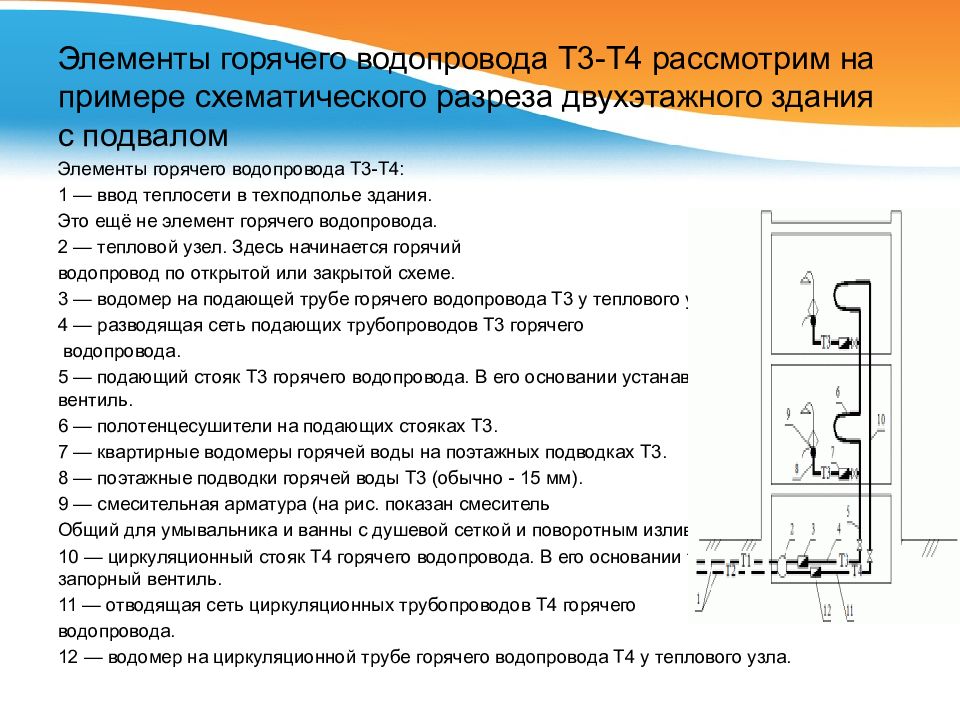

Элементы горячего водопровода Т3-Т4 рассмотрим на примере схематического разреза двухэтажного здания с подвалом Элементы горячего водопровода Т3-Т4: 1 — ввод теплосети в техподполье здания. Это ещё не элемент горячего водопровода. 2 — тепловой узел. Здесь начинается горячий водопровод по открытой или закрытой схеме. 3 — водомер на подающей трубе горячего водопровода Т3 у теплового узла. 4 — разводящая сеть подающих трубопроводов Т3 горячего водопровода. 5 — подающий стояк Т3 горячего водопровода. В его основании устанавливают запорный вентиль. 6 — полотенцесушители на подающих стояках Т3. 7 — квартирные водомеры горячей воды на поэтажных подводках Т3. 8 — поэтажные подводки горячей воды Т3 (обычно - 15 мм). 9 — смесительная арматура (на рис. показан смеситель Общий для умывальника и ванны с душевой сеткой и поворотным изливом ). 10 — циркуляционный стояк Т4 горячего водопровода. В его основании тоже устанавливают запорный вентиль. 11 — отводящая сеть циркуляционных трубопроводов Т4 горячего водопровода. 12 — водомер на циркуляционной трубе горячего водопровода Т4 у теплового узла.

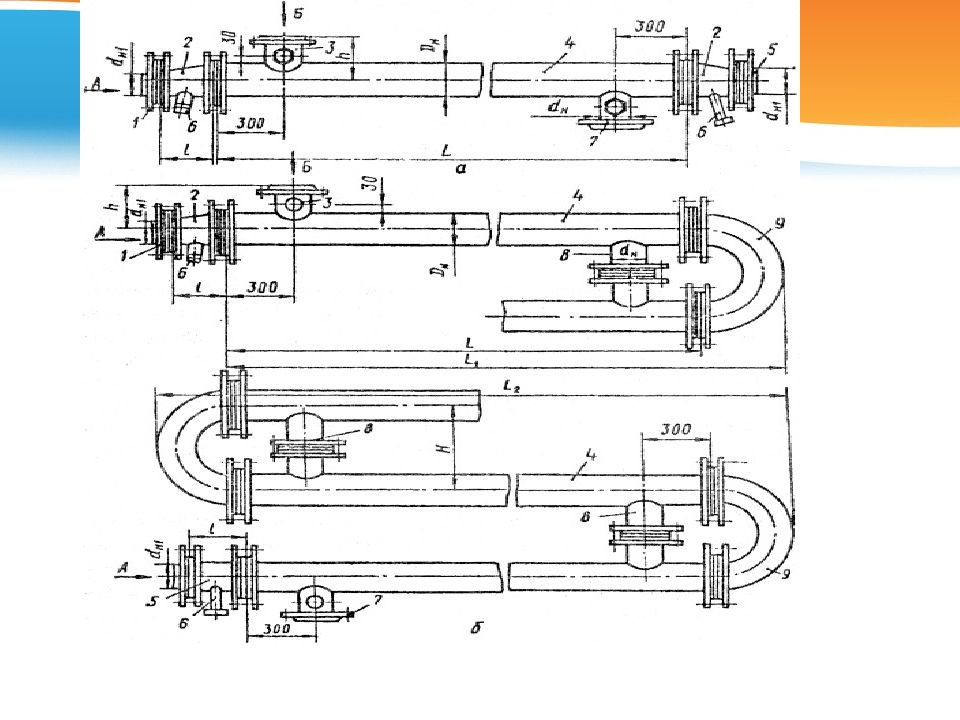

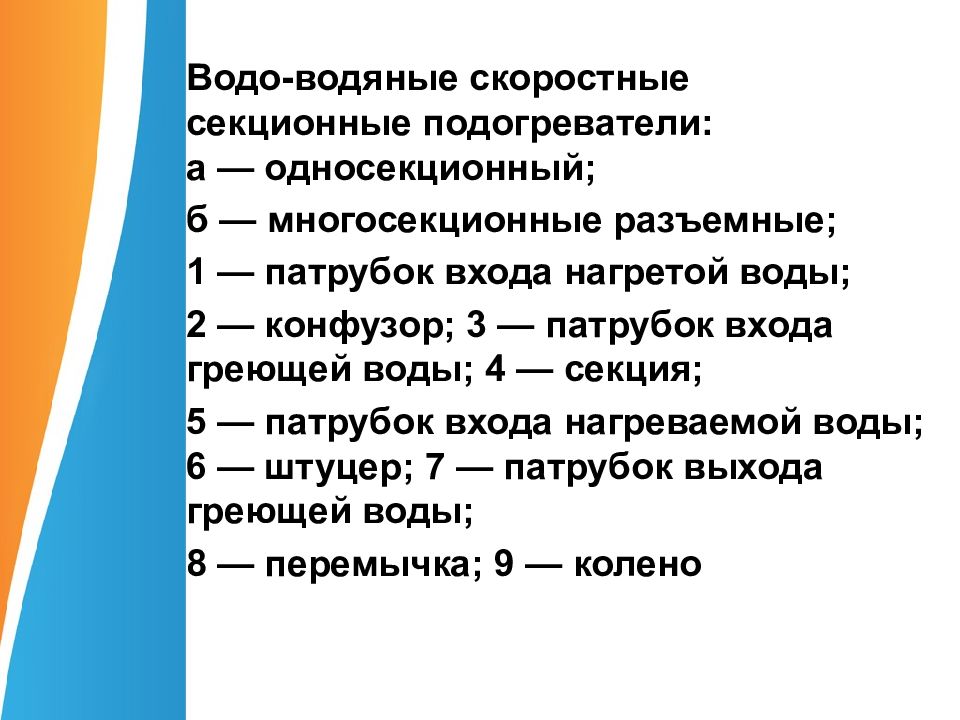

Водо-водяные скоростные секционные подогреватели: а — односекционный; б — многосекционные разъемные; 1 — патрубок входа нагретой воды; 2 — конфузор; 3 — патрубок входа греющей воды; 4 — секция; 5 — патрубок входа нагреваемой воды; 6 — штуцер; 7 — патрубок выхода греющей воды; 8 — перемычка; 9 — колено
В сети с нижней разводкой, получившей наибольшее распространение, циркуляционная магистраль и стояки прокладываются параллельно распределительным трубопроводам. Магистрали проходят в подвалах или подпольных каналах. Недостаток данной схемы — значительная длина трубопроводов.
Схему с нижней разводкой и кольцевой однотрубной магистралью с закольцованными стояками используют при большом количестве потребителей и магистралях большой протяженности. 1 - водонагреватель; 2 - распределительные стояки; 3 - диафрагма (дополнительное гидравлическое сопротивление); 4 - циркуляционный насос; 5 - обратный клапан
Схемы с верхней разводкой и секционными узлами используют в зданиях высотой более 12 этажей. При этом горячая вода из разводящей магистрали по главному стояку поступает в кольцующую перемычку. В этом случае в подвале циркуляционные стояки могут быть закольцованы нижней перемычкой, к которой присоединяется циркуляционный трубопровод. 1 - водонагреватель; 2 - подающий стояк; 3 - распределительные стояки; 4 - циркуляционная сеть
Двухтрубная схема горячего водоснабжения: 1 - водонагреватель; 2 - подающая магистраль; 3 - циркуляционная магистраль; 4 - циркуляционный насос; 5 - подающий стояк; 6 - циркуляционный стояк; 7 - водоразбор ; 8 - полотенцесушители

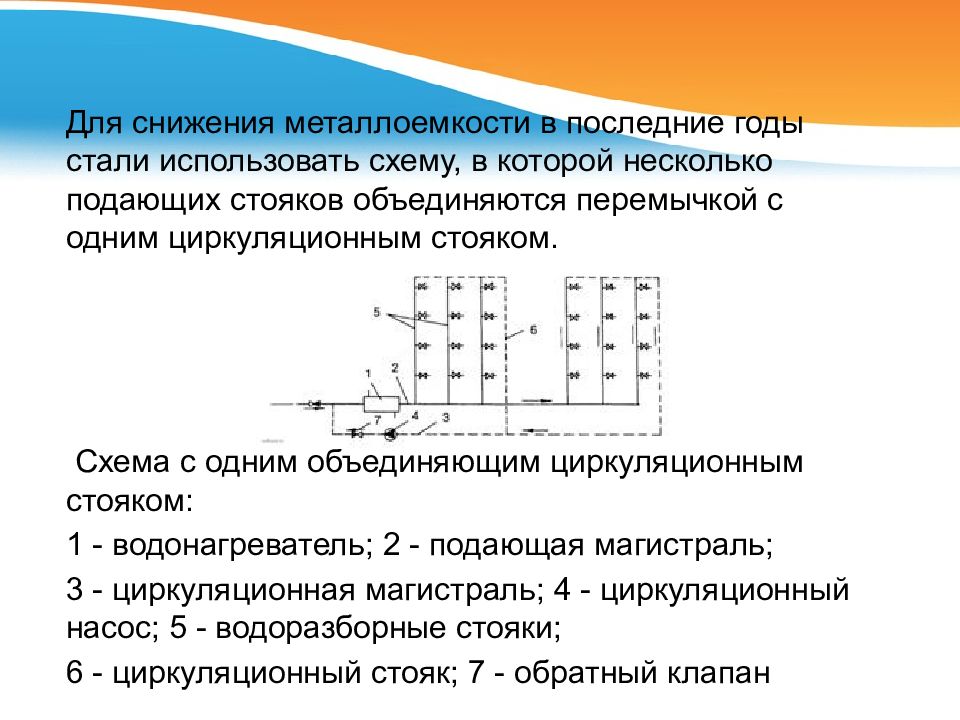

Для снижения металлоемкости в последние годы стали использовать схему, в которой несколько подающих стояков объединяются перемычкой с одним циркуляционным стояком. Схема с одним объединяющим циркуляционным стояком: 1 - водонагреватель; 2 - подающая магистраль; 3 - циркуляционная магистраль; 4 - циркуляционный насос; 5 - водоразборные стояки; 6 - циркуляционный стояк; 7 - обратный клапан

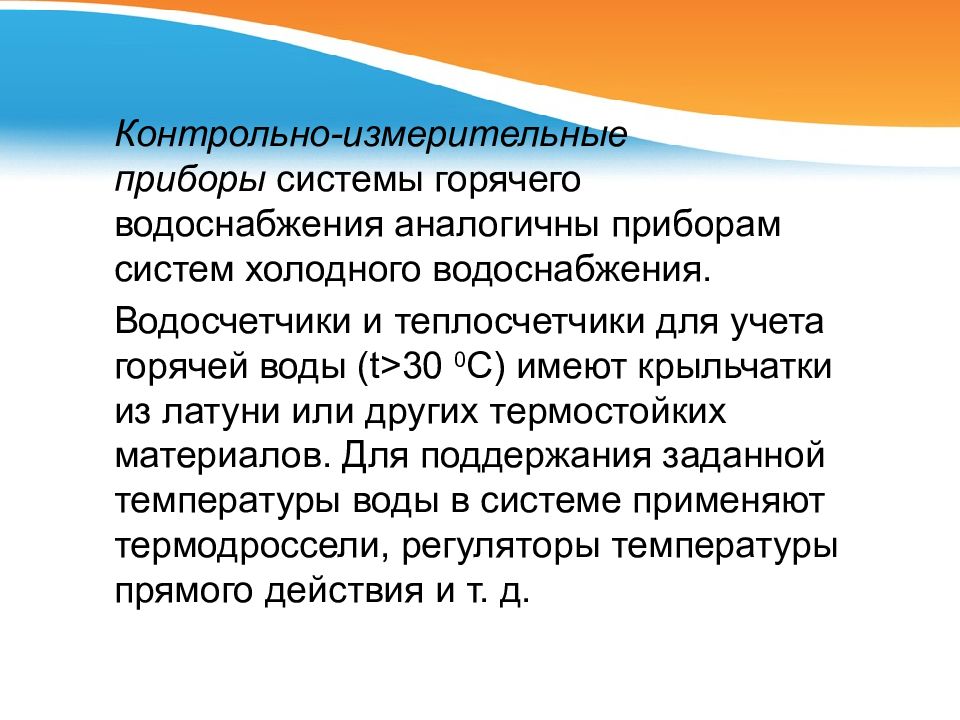

Контрольно-измерительные приборы системы горячего водоснабжения аналогичны приборам систем холодного водоснабжения. Водосчетчики и теплосчетчики для учета горячей воды (t>30 0 С) имеют крыльчатки из латуни или других термостойких материалов. Для поддержания заданной температуры воды в системе применяют термодроссели, регуляторы температуры прямого действия и т. д.
Работает термодроссель следующим образом: при увеличении температуры жидкость в термопатроне расширяется, и сильфон 4 перемещает клапан 2 вниз. Проходное сечение между клапаном и седлом в корпусе уменьшается, подача горячей воды сокращается, и температура воды за термодросселем снижается.
Схемы установок повышения давления в системах горячего водоснабжения 1 – хозяйственная насосная установка; 2 – водонагреватель 1 ступени; 3 – циркуляционная насосная установка; 4 – водонагреватель 2 ступени; 5 – дополнительный насос
Расчет сети горячего водоснабжения выполняется так же, как расчет сети холодного водопровода и отличается тем, что потери напора на участках трубопроводов систем горячего водоснабжения следует определять с учетом зарастания труб — по формуле: Н=iL (1+K L ), где: i — удельные потери напора; L — длина участка трубопровода, м; K L — коэффициент, учитывающий потери напора в участке трубопровода на местные сопротивления, принимаемый равным 0,2 для подающих и циркуляционных трубопроводов, 0,5 — для трубопроводов в пределах тепловых пунктов и трубопроводов водоразборных стояков с полотенцесушителями и 0,1 — для трубопроводов водоразборных стояков без полотенцесушителей и циркуляционных стояков.

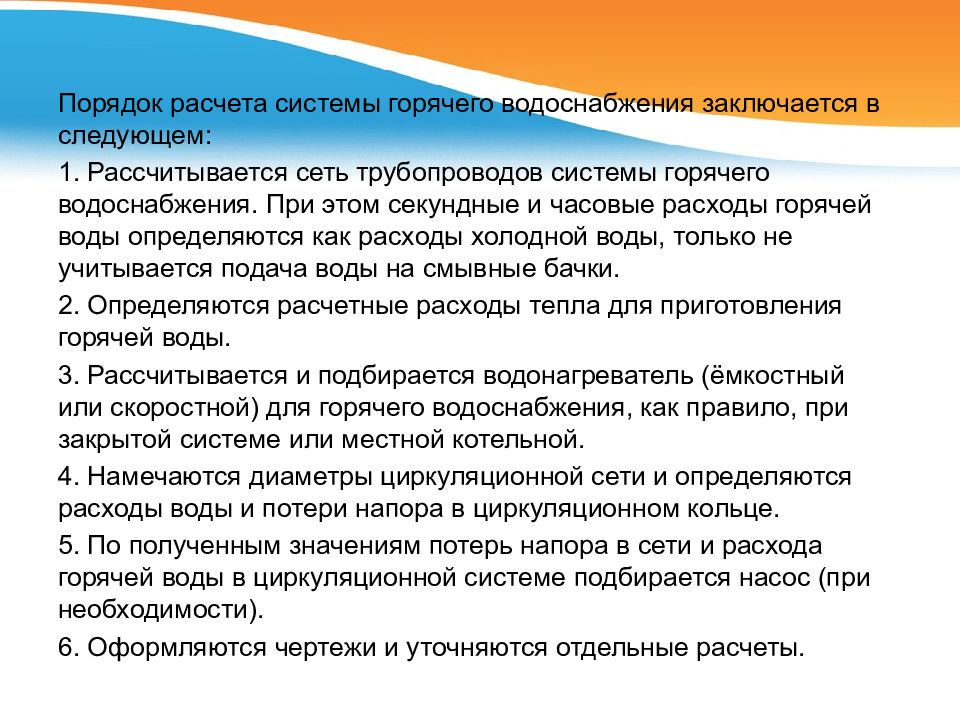

Порядок расчета системы горячего водоснабжения заключается в следующем: 1. Рассчитывается сеть трубопроводов системы горячего водоснабжения. При этом секундные и часовые расходы горячей воды определяются как расходы холодной воды, только не учитывается подача воды на смывные бачки. 2. Определяются расчетные расходы тепла для приготовления горячей воды. 3. Рассчитывается и подбирается водонагреватель (ёмкостный или скоростной) для горячего водоснабжения, как правило, при закрытой системе или местной котельной. 4. Намечаются диаметры циркуляционной сети и определяются расходы воды и потери напора в циркуляционном кольце. 5. По полученным значениям потерь напора в сети и расхода горячей воды в циркуляционной системе подбирается насос (при необходимости). 6. Оформляются чертежи и уточняются отдельные расчеты.
