Лекция №3 Горные выработки Основы горного дела Преподаватель: Тубатова Наталья Евгеньевна

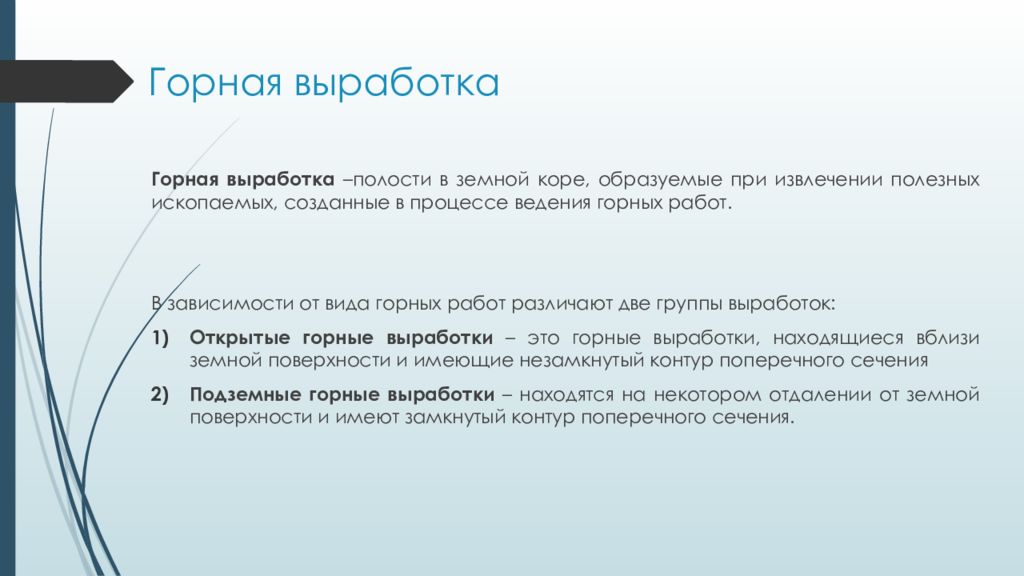

–полости в земной коре, образуемые при извлечении полезных ископаемых, созданные в процессе ведения горных работ. В зависимости от вида горных работ различают две группы выработок: Открытые горные выработки – это горные выработки, находящиеся вблизи земной поверхности и имеющие незамкнутый контур поперечного сечения Подземные горные выработки – находятся на некотором отдалении от земной поверхности и имеют замкнутый контур поперечного сечения. Горная выработка

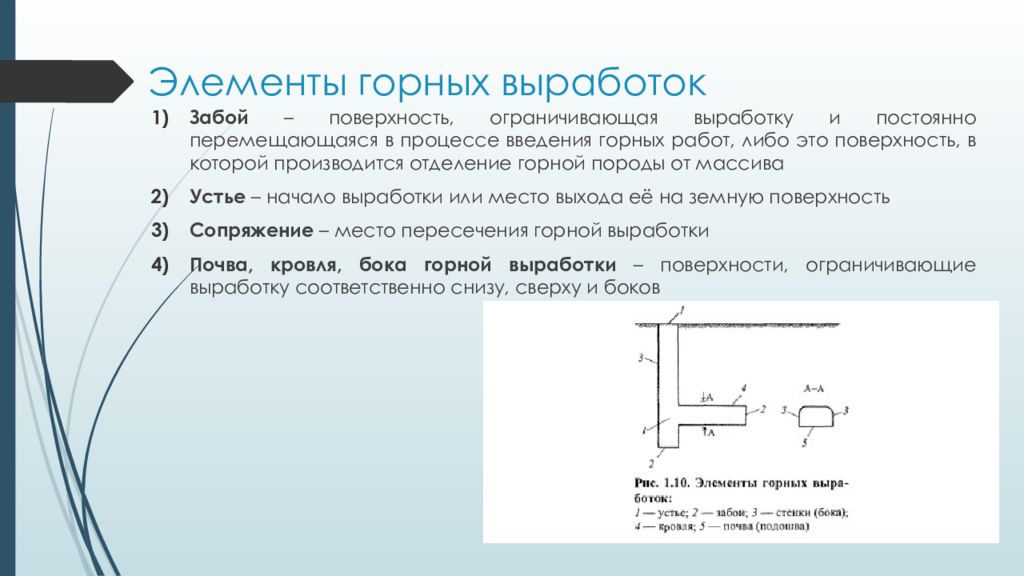

Забой – поверхность, ограничивающая выработку и постоянно перемещающаяся в процессе введения горных работ, либо это поверхность, в которой производится отделение горной породы от массива Устье – начало выработки или место выхода её на земную поверхность Сопряжение – место пересечения горной выработки Почва, кровля, бока горной выработки – поверхности, ограничивающие выработку соответственно снизу, сверху и боков Элементы горных выработок
1) По углу наклона к горизонту : А) вертикальные выработки (шахтный ствол, шурф, слепой ствол, гезенк) Б) горизонтальные выработки (штольня, квершлаг, штрек, орт, сбойка, просек, туннель) В) наклонные выработки (наклонный ствол, уклон, бремсберг, ходок, скат) 2) По связи с земной поверхности: А) основные – выработки, имеющие непосредственный выход на земную поверхность (шахтный ствол, штольня, шурф, наклонный ствол). Б) д ополнительные – выработки, не имеющие непосредственного выхода на земную поверхность и связанные с ней через основные. 3) По виду транспортированного груза: А) главные выработки – выработки, предназначенные для транспортирования и выдачи на земную поверхность полезного ископаемого. Б) вспомогательные – выработки, предназначенные для транспортировки грузов, материалов, оборудования, а также для перевозки и транспортирования людей. Классификация ГВ

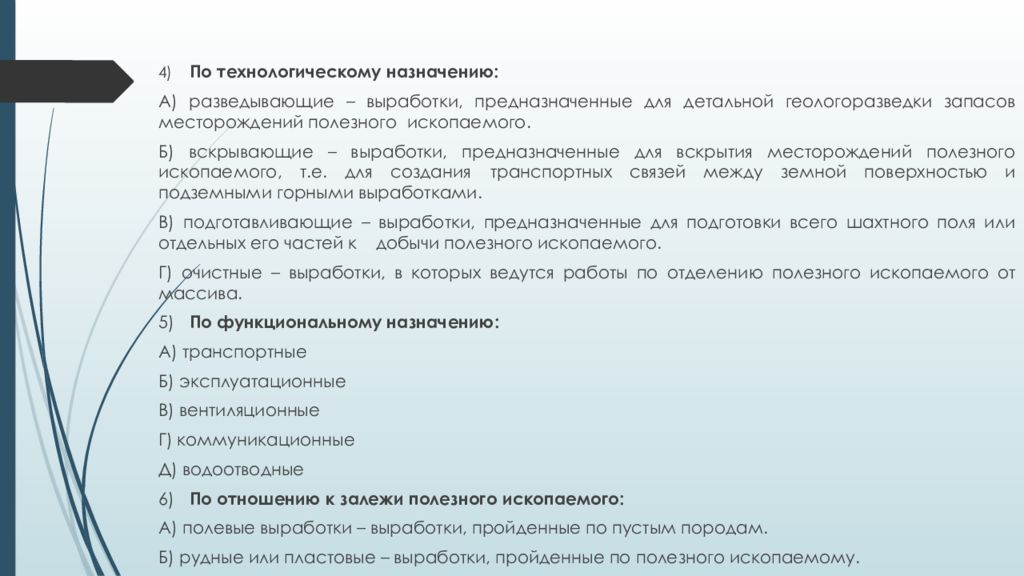

4) По технологическому назначению: А) разведывающие – выработки, предназначенные для детальной геологоразведки запасов месторождений полезного ископаемого. Б) вскрывающие – выработки, предназначенные для вскрытия месторождений полезного ископаемого, т.е. для создания транспортных связей между земной поверхностью и подземными горными выработками. В) п одготавливающие – выработки, предназначенные для подготовки всего шахтного поля или отдельных его частей к добычи полезного ископаемого. Г) очистные – выработки, в которых ведутся работы по отделению полезного ископаемого от массива. 5) По функциональному назначению: А) транспортные Б) эксплуатационные В) вентиляционные Г) коммуникационные Д) водоотводные 6) По отношению к залежи полезного ископаемого: А) полевые выработки – выработки, пройденные по пустым породам. Б) рудные или пластовые – выработки, пройденные по полезного ископаемому.

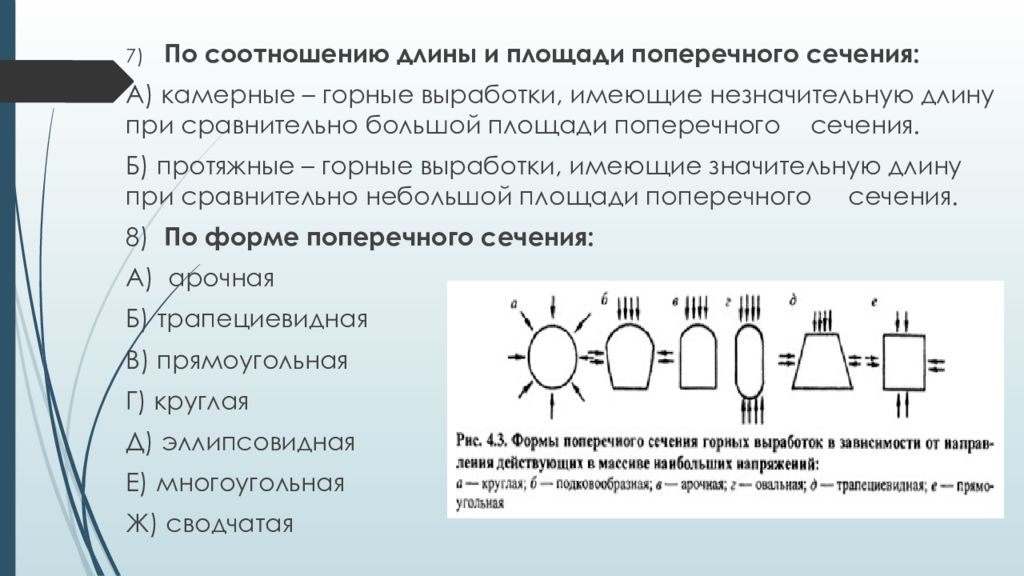

7) По соотношению длины и площади поперечного сечения: А) камерные – горные выработки, имеющие незначительную длину при сравнительно большой площади поперечного сечения. Б) протяжные – горные выработки, имеющие значительную длину при сравнительно небольшой площади поперечного сечения. 8) По форме поперечного сечения: А) арочная Б) трапециевидная В) прямоугольная Г) круглая Д) эллипсовидная Е) многоугольная Ж) сводчатая

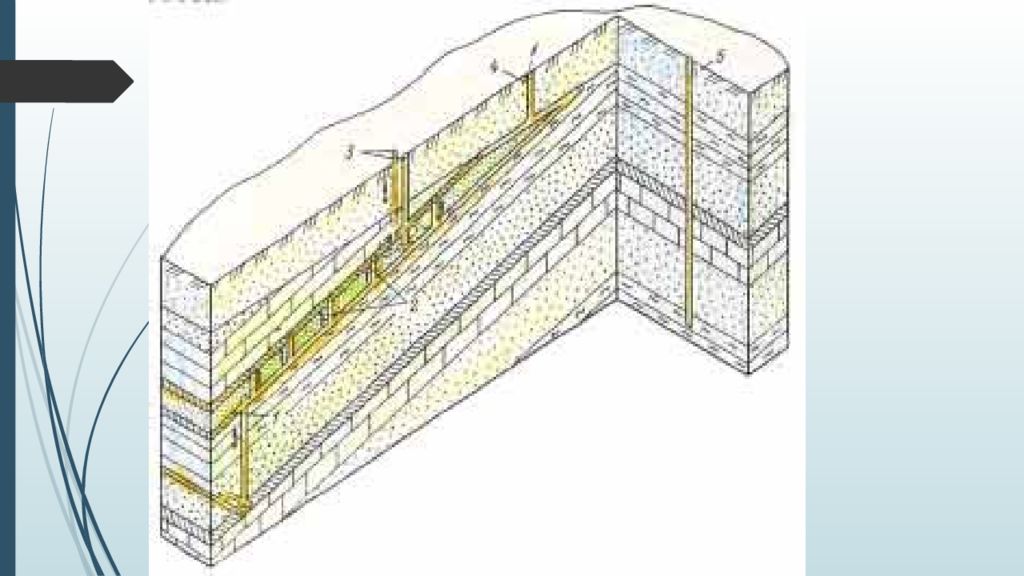

Шахтный ствол – вертикальная горная выработка, имеющая непосредственный выход на земную поверхность и предназначенная для вскрытия месторождений полезного ископаемого, а также для выдачи на земную поверхность полезного ископаемого, спуска и подъёма людей, грузов, материалов, оборудования и выполняющая коммуникационные, вентиляционные и водоотводные функции. Шурф – вертикальная горная выработка, имеющая непосредственный выход на земную поверхность, небольшой глубины до 50-60 метров, прямоугольного сечения, предназначенная для разведки месторождений полезного ископаемого, а в период эксплуатации месторождения может использоваться в качестве запасного выхода на земную поверхность. Вертикальные ГВ
Гезенк – вертикальная горная выработка, не имеющая непосредственного выхода на земную поверхность и предназначенная для транспортирования полезного ископаемого с вышележащего горизонта на нижележащий транспортный горизонт под действием собственного веса. Слепой ствол – вертикальная горная выработка, не имеющая выхода на земную поверхность и предназначенная для вскрытия более глубоких горизонтов, для подъёма полезного ископаемого с нижележащего горизонта на вышележащий горизонт, а также для спуска и подъёма людей, материалов, для подъёма коммуникаций, нужд вентиляций.

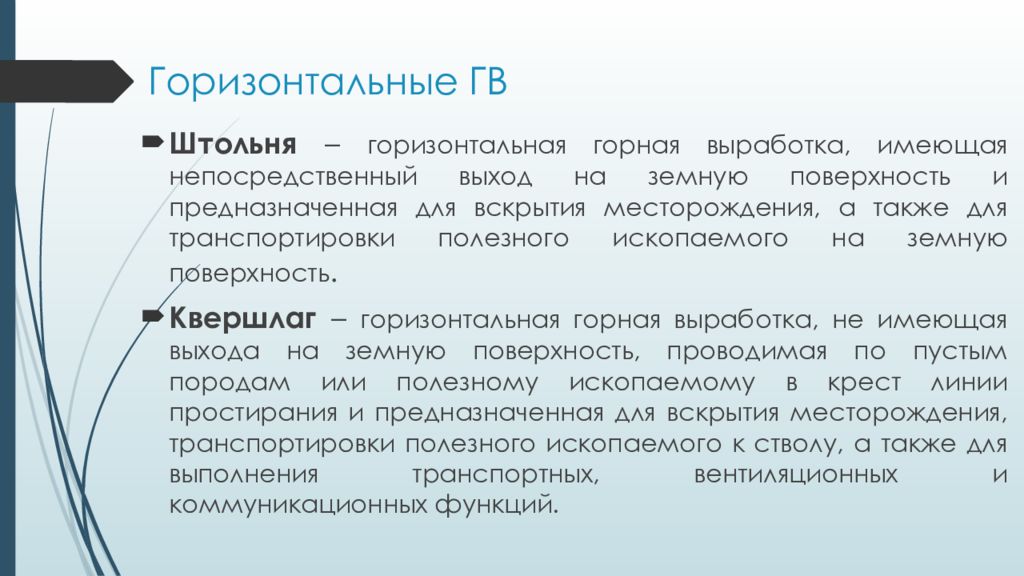

Штольня – горизонтальная горная выработка, имеющая непосредственный выход на земную поверхность и предназначенная для вскрытия месторождения, а также для транспортировки полезного ископаемого на земную поверхность. Квершлаг – горизонтальная горная выработка, не имеющая выхода на земную поверхность, проводимая по пустым породам или полезному ископаемому в крест линии простирания и предназначенная для вскрытия месторождения, транспортировки полезного ископаемого к стволу, а также для выполнения транспортных, вентиляционных и коммуникационных функций. Горизонтальные ГВ

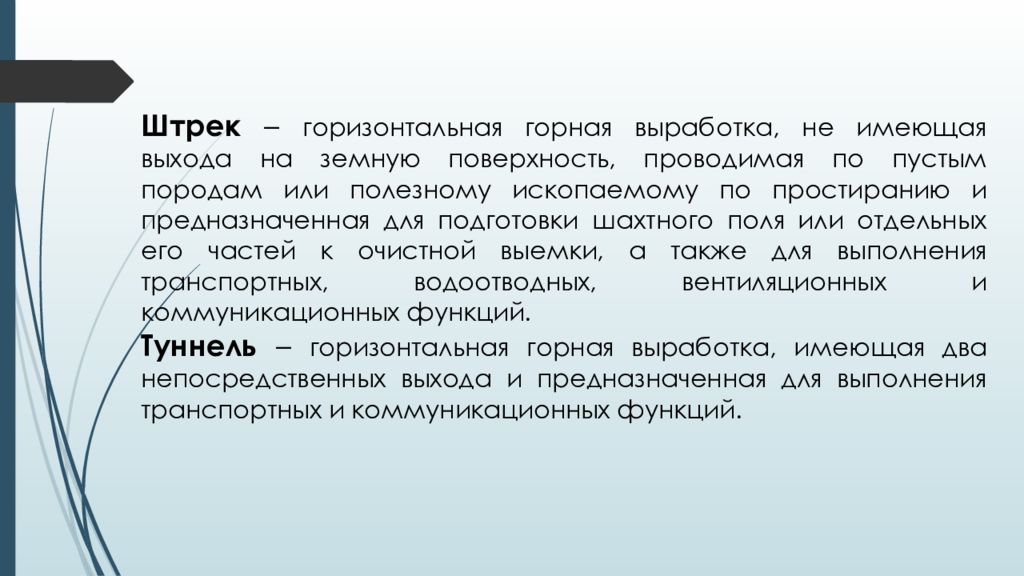

Штрек – горизонтальная горная выработка, не имеющая выхода на земную поверхность, проводимая по пустым породам или полезному ископаемому по простиранию и предназначенная для подготовки шахтного поля или отдельных его частей к очистной выемки, а также для выполнения транспортных, водоотводных, вентиляционных и коммуникационных функций. Туннель – горизонтальная горная выработка, имеющая два непосредственных выхода и предназначенная для выполнения транспортных и коммуникационных функций.

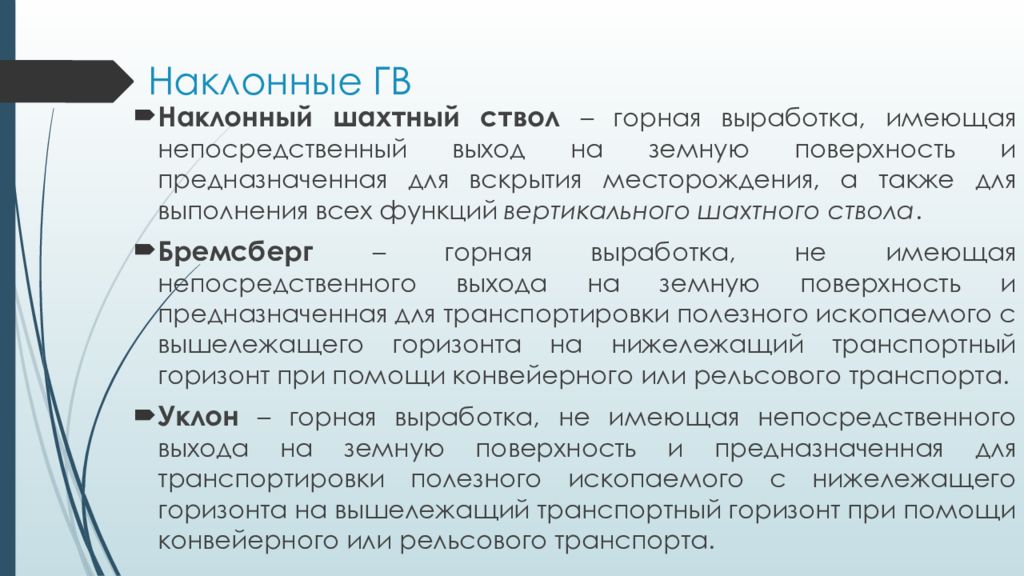

Наклонный шахтный ствол – горная выработка, имеющая непосредственный выход на земную поверхность и предназначенная для вскрытия месторождения, а также для выполнения всех функций вертикального шахтного ствола. Бремсберг – горная выработка, не имеющая непосредственного выхода на земную поверхность и предназначенная для транспортировки полезного ископаемого с вышележащего горизонта на нижележащий транспортный горизонт при помощи конвейерного или рельсового транспорта. Уклон – горная выработка, не имеющая непосредственного выхода на земную поверхность и предназначенная для транспортировки полезного ископаемого с нижележащего горизонта на вышележащий транспортный горизонт при помощи конвейерного или рельсового транспорта. Наклонные ГВ

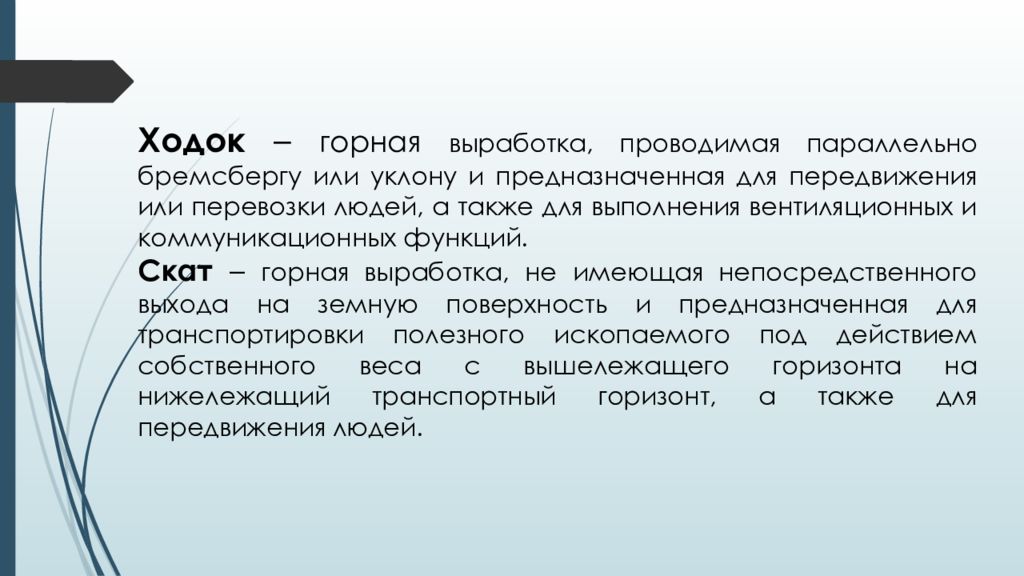

Ходок – горная выработка, проводимая параллельно бремсбергу или уклону и предназначенная для передвижения или перевозки людей, а также для выполнения вентиляционных и коммуникационных функций. Скат – горная выработка, не имеющая непосредственного выхода на земную поверхность и предназначенная для транспортировки полезного ископаемого под действием собственного веса с вышележащего горизонта на нижележащий транспортный горизонт, а также для передвижения людей.
