Симаков Матвей Вет. рентгенолог Санкт-Петербург

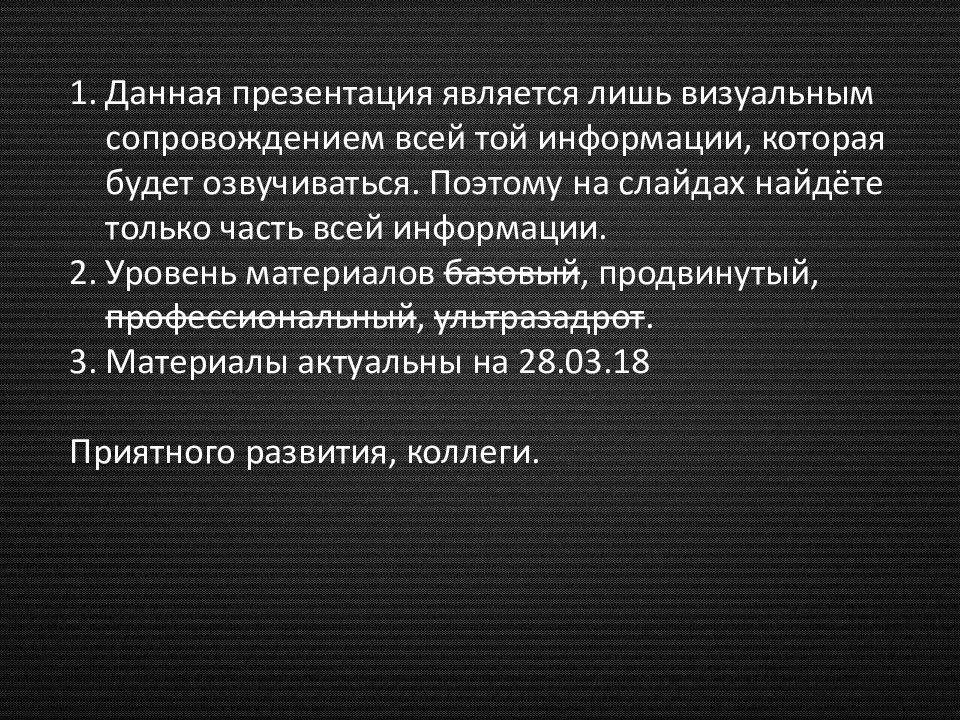

Данная презентация является лишь визуальным сопровождением всей той информации, которая будет озвучиваться. Поэтому на слайдах найдёте только часть всей информации. Уровень материалов базовый, продвинутый, профессиональный, ультразадрот. Материалы актуальны на 28.03.18 Приятного развития, коллеги.

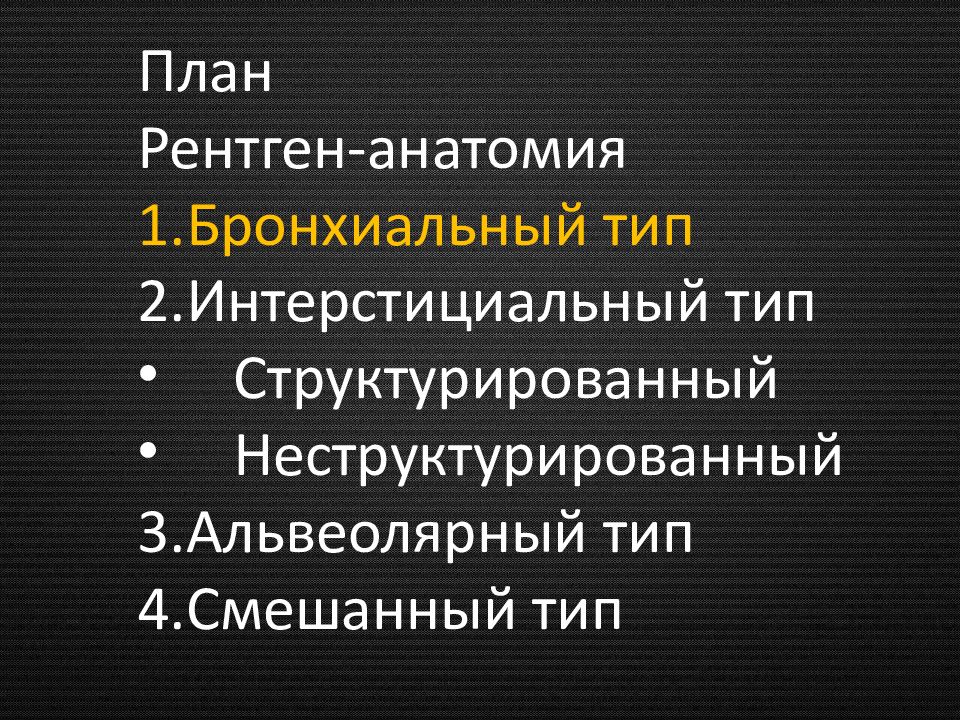

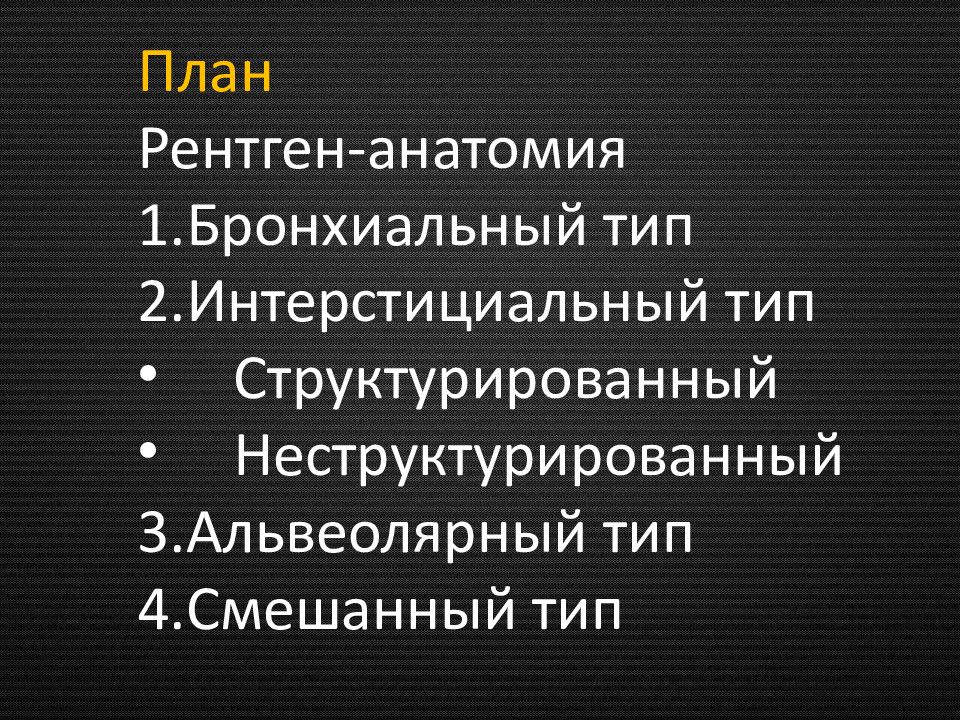

План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип
План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

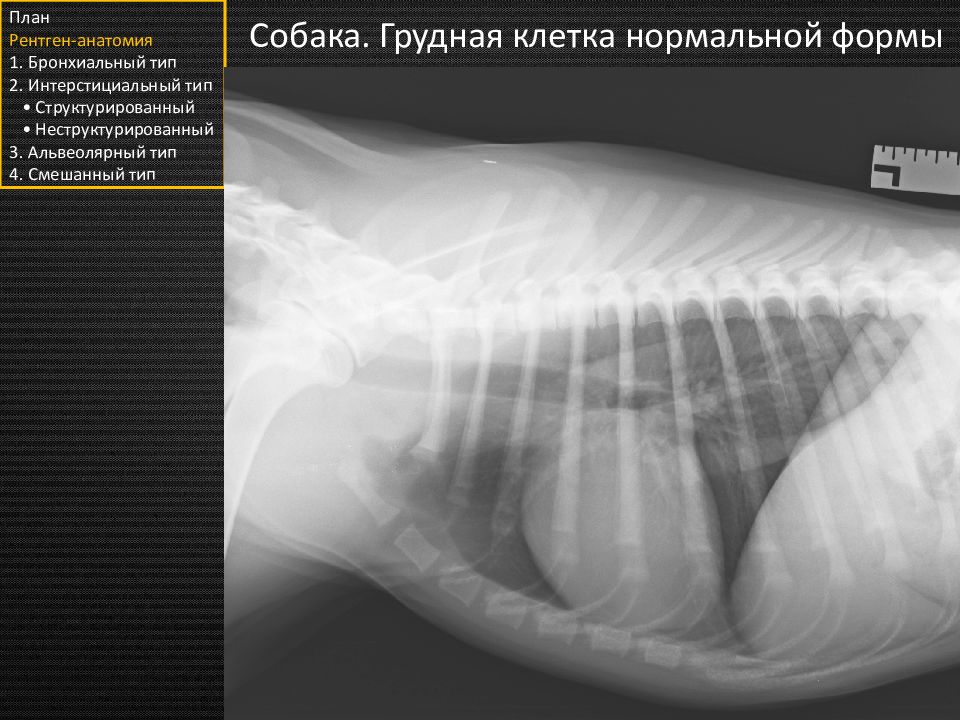

Собака. Грудная клетка нормальной формы План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

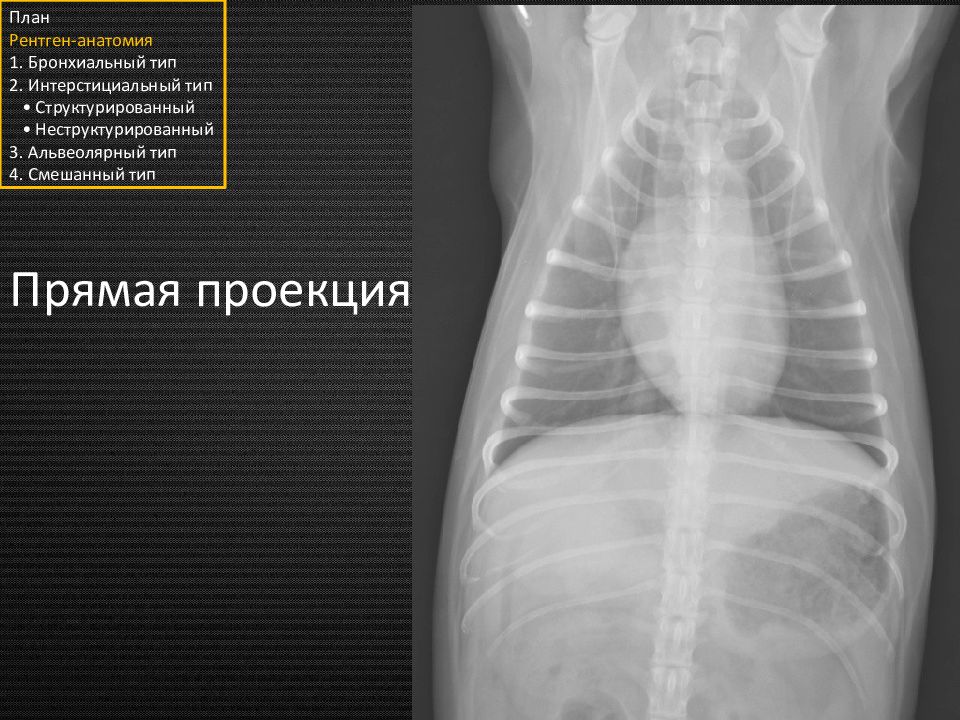

Прямая проекция План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
Кошка. Норма. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
Прямая проекция План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
Схематическое изображение долей лёгких. Изображение предоставлено коллегой: Герасимов Андрей Сергеевич, Санкт-Петербург. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

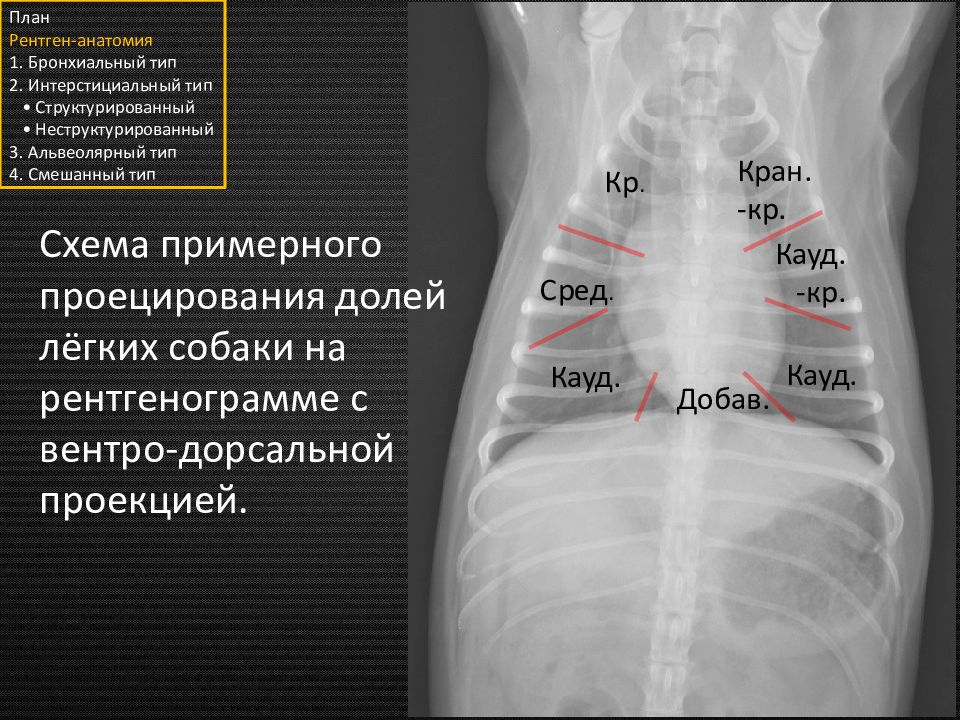

Схема примерного проецирования долей лёгких собаки на рентгенограмме с вентро-дорсальной проекцией. Кран.-кр. Кауд. - кр. Кауд. Добав. Кауд. Сред. Кр. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

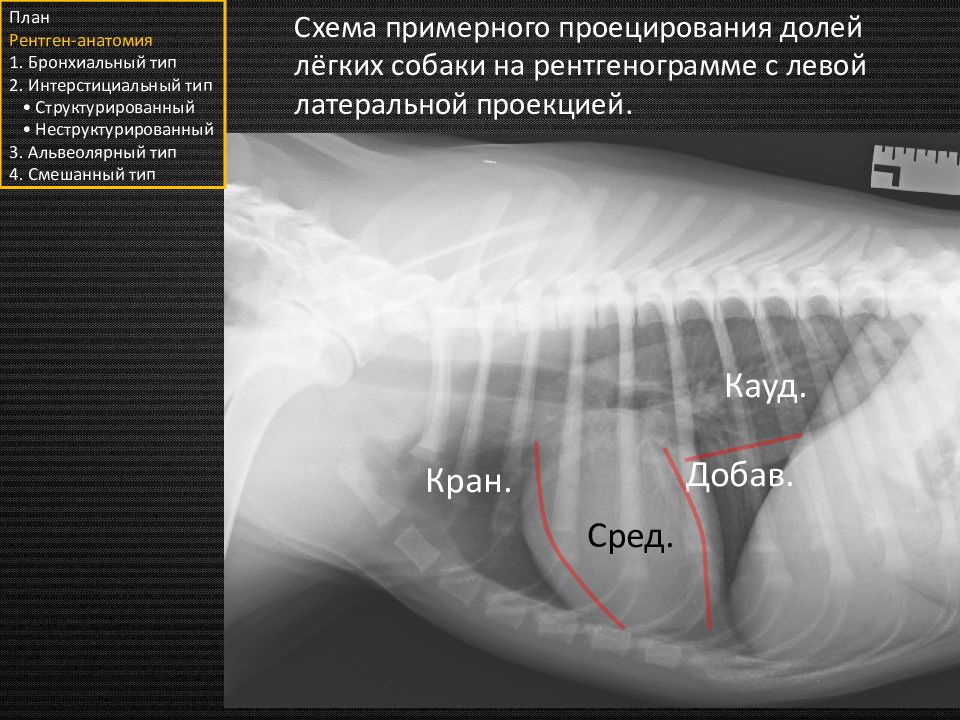

Схема примерного проецирования долей лёгких собаки на рентгенограмме с ле вой латеральной проекцией. Кран. Кауд. Сред. Добав. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

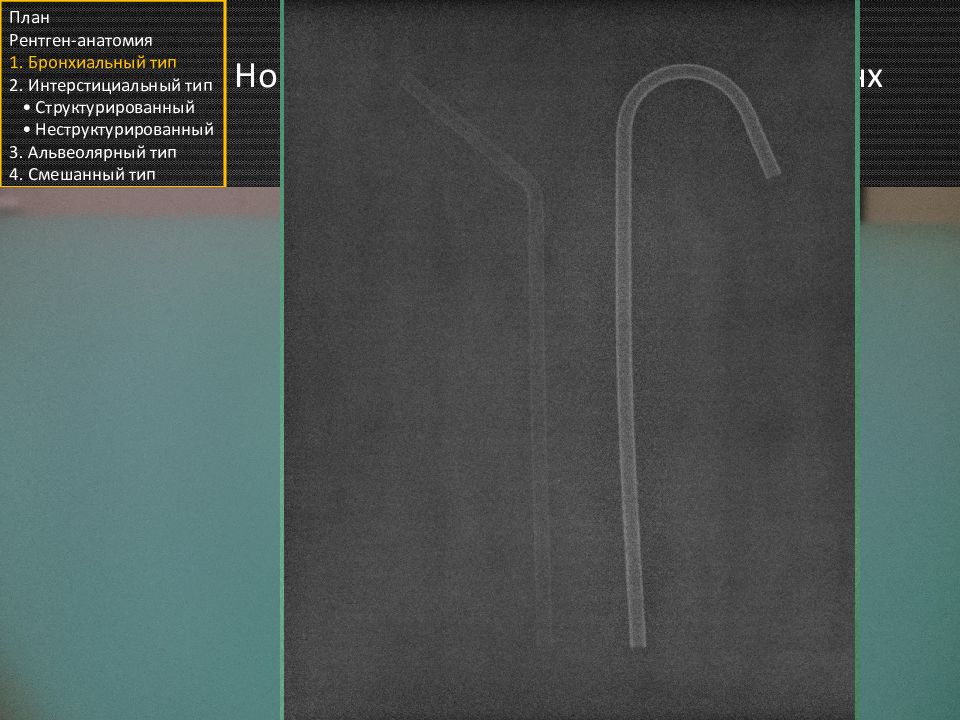

Нормальный бронх \ изменённый бронх План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

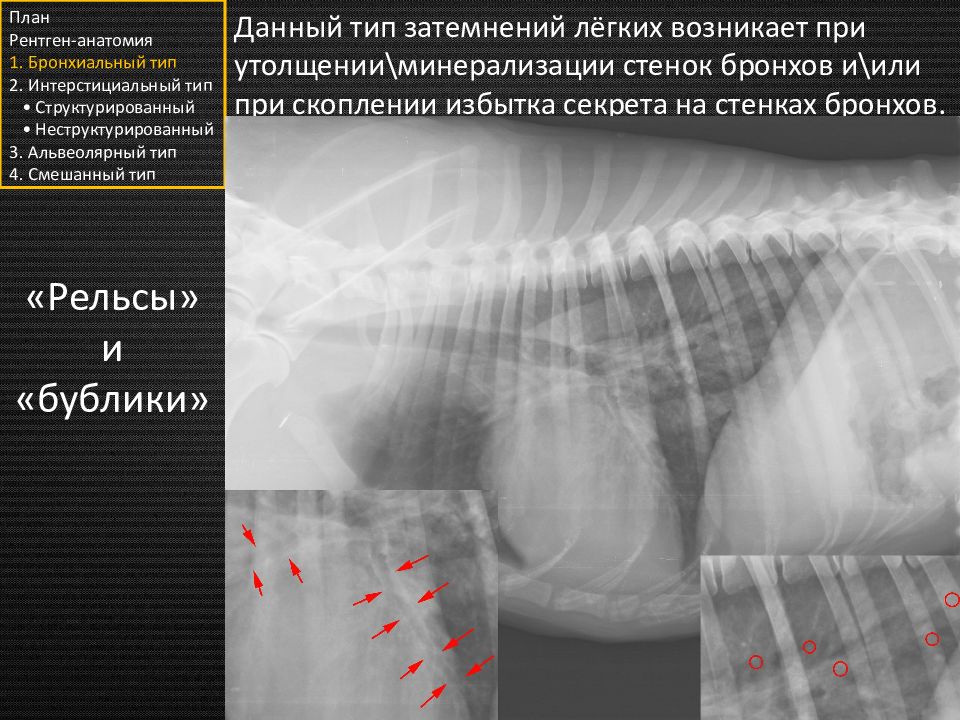

Данный тип затемнений лёгких возникает при утолщении\минерализации стенок бронхов и\или при скоплении избытка секрета на стенках бронхов. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип «Рельсы» и «бублики»

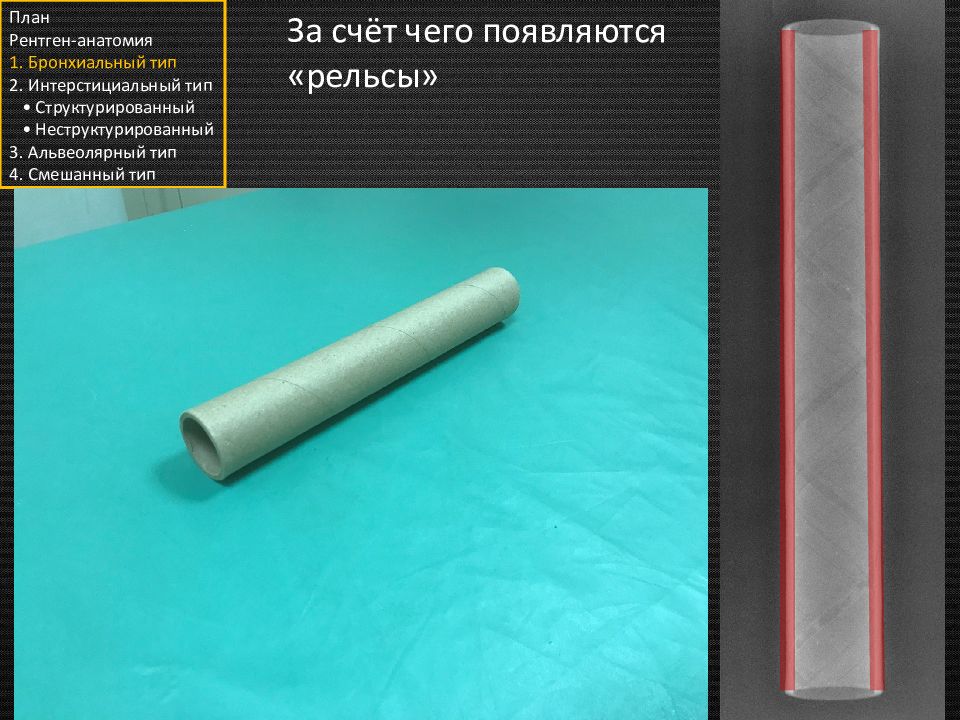

За счёт чего появляются «рельсы» План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

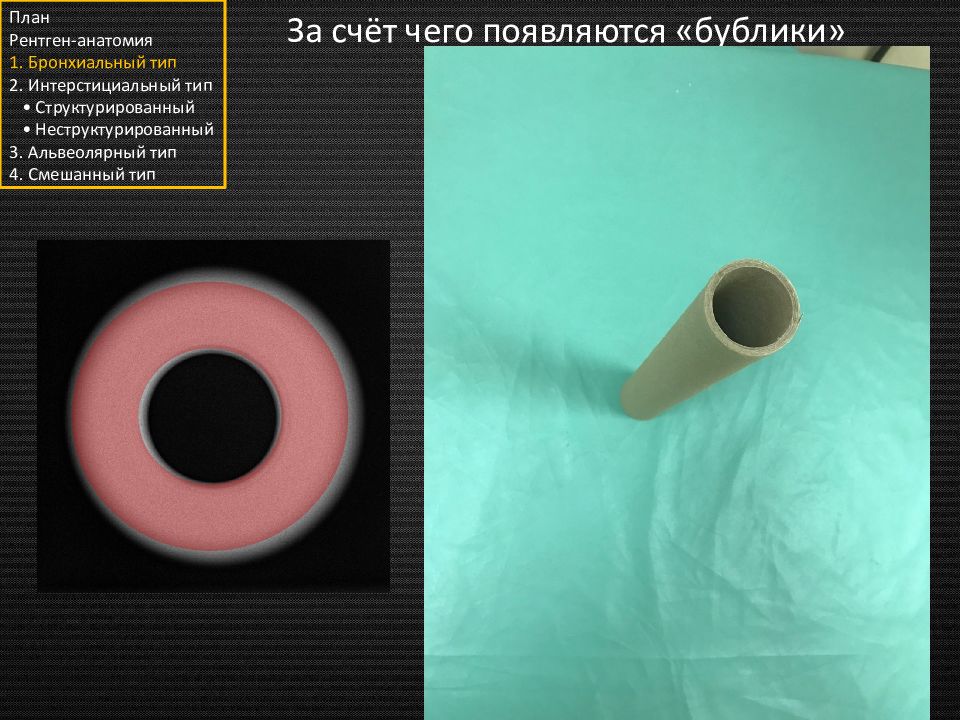

За счёт чего появляются «бублики» План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

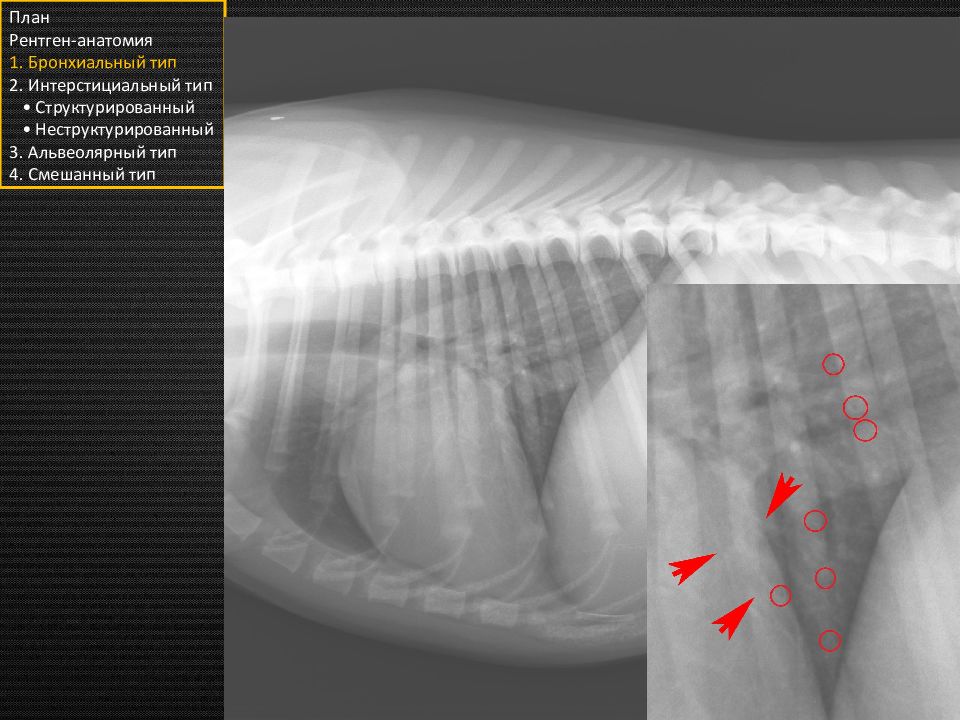

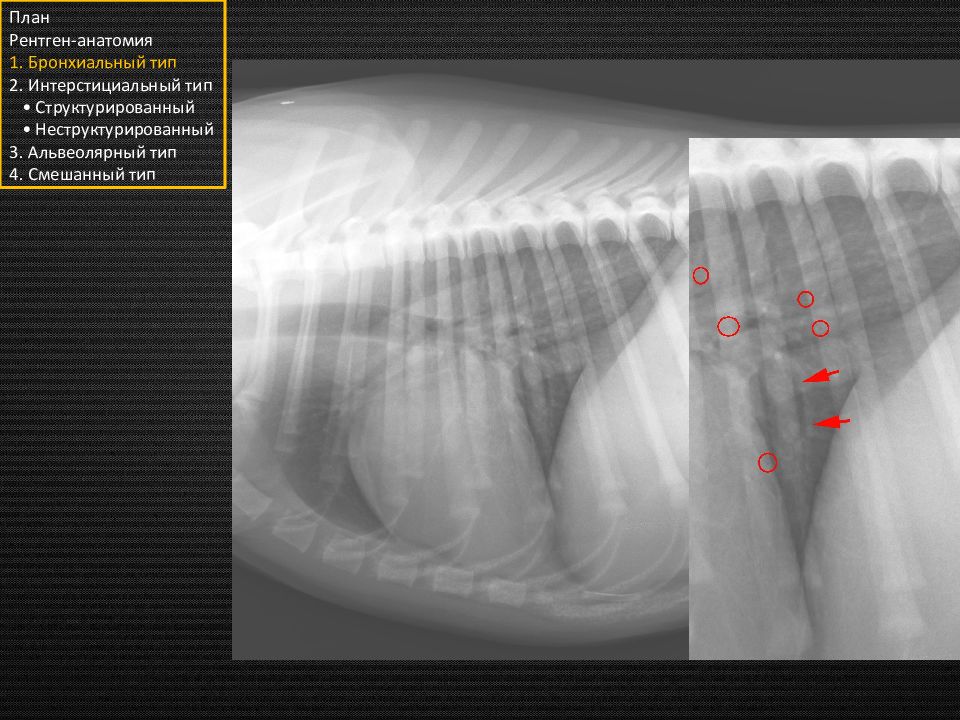

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
У кошек всё тоже самое, но в ещё большей миниатюре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
У кошек всё тоже самое, но в ещё большей миниатюре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
У кошек всё тоже самое, но в ещё большей миниатюре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

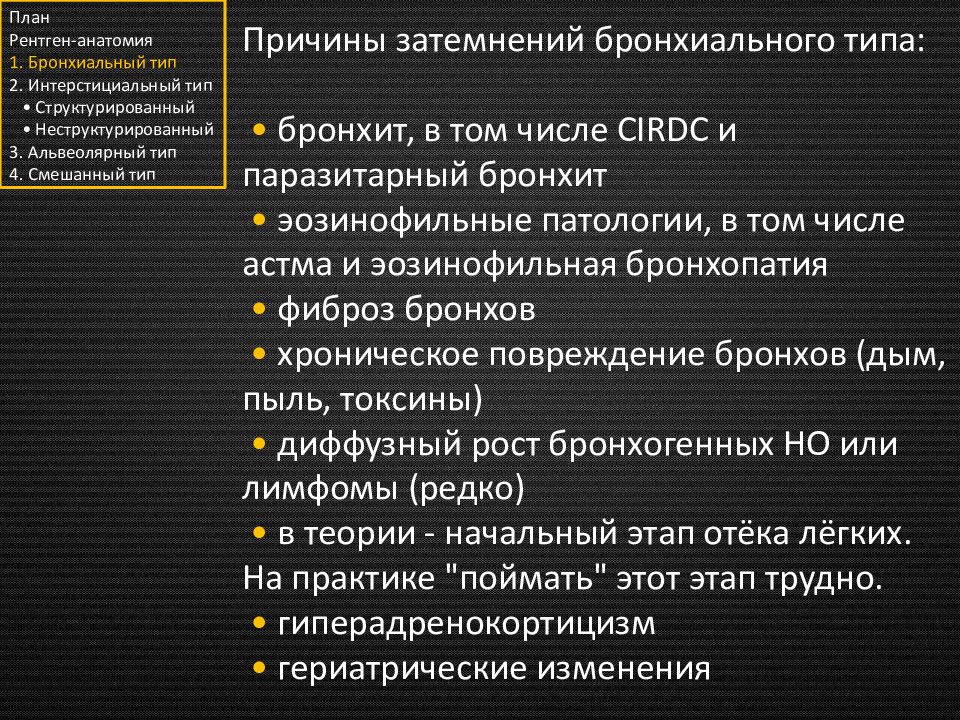

Причины затемнений бронхиального типа: • бронхит, в том числе CIRDC и паразитарный бронхит • эозинофильные патологии, в том числе астма и эозинофильная бронхопатия • фиброз бронхов • хроническое повреждение бронхов (дым, пыль, токсины ) • диффузный рост бронхогенных НО или лимфомы (редко ) • в теории - начальный этап отёка лёгких. На практике "поймать" этот этап трудно. • гиперадренокортицизм • гериатрические изменения План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

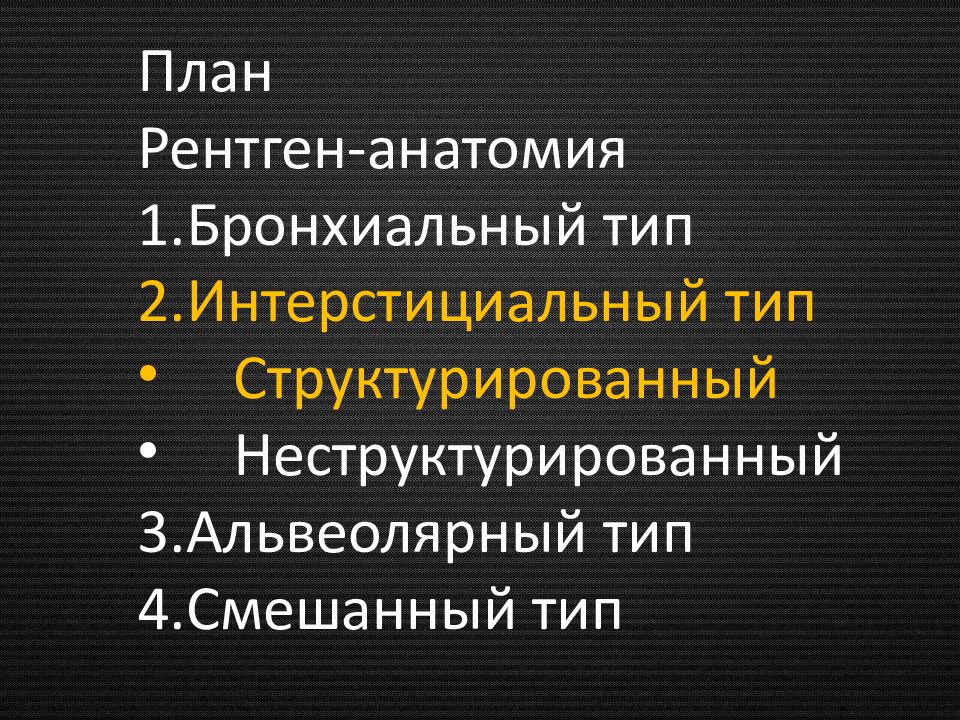

План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

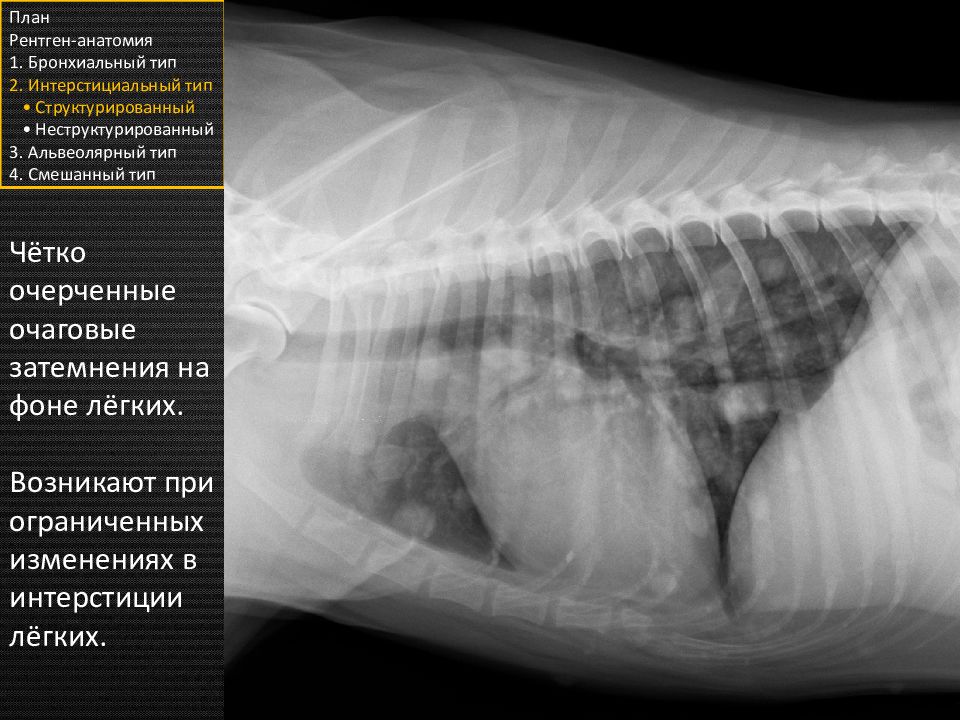

Чётко очерченные очаговые затемнения на фоне лёгких. Возникают при ограниченных изменениях в интерстиции лёгких. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

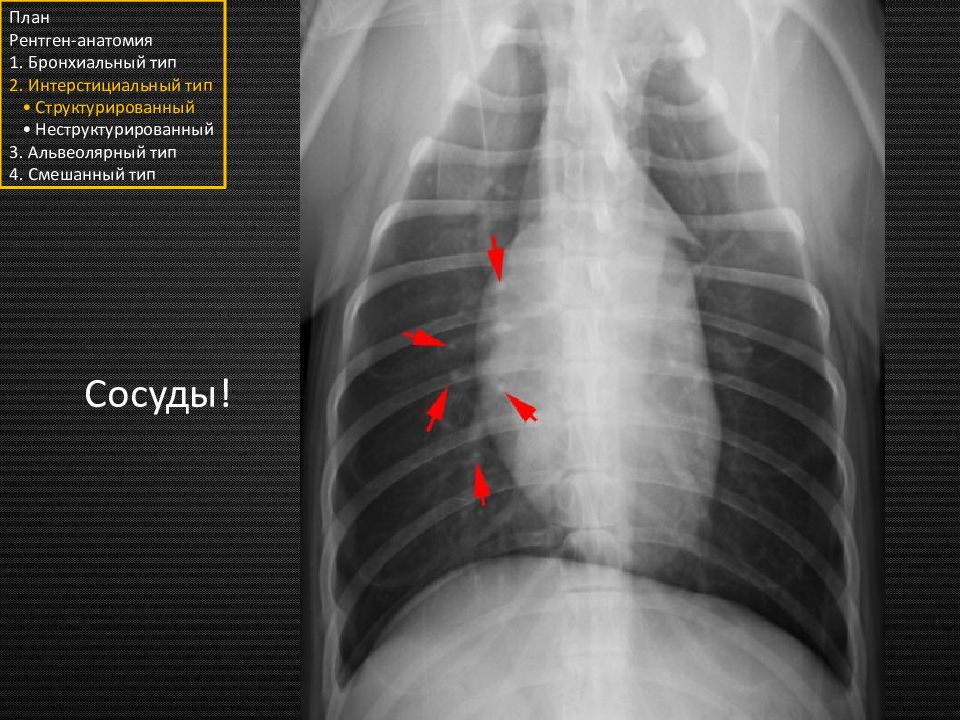

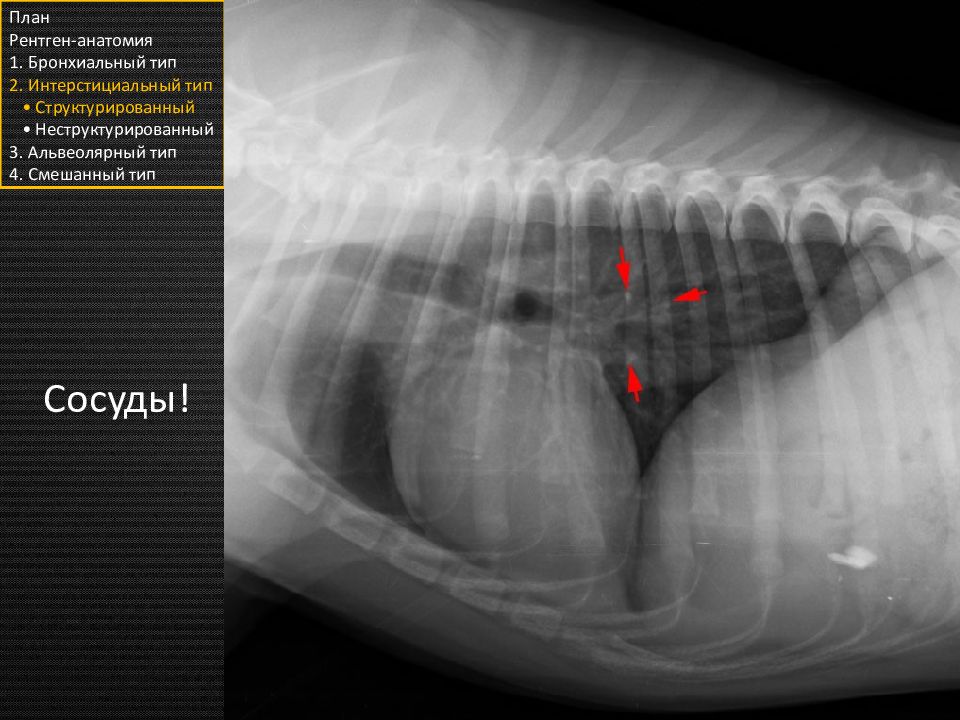

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Сосуды!
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Сосуды!
Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Множественные мелкие тени повышенной рентгенологической плотности до 3 мм в диаметре: идиопатическая костная метаплазия лёгких ( остеомы ), пневмолиты, милиарная кальцификация плевры, песок\земля на поверхности туловища, прочие артефакты.

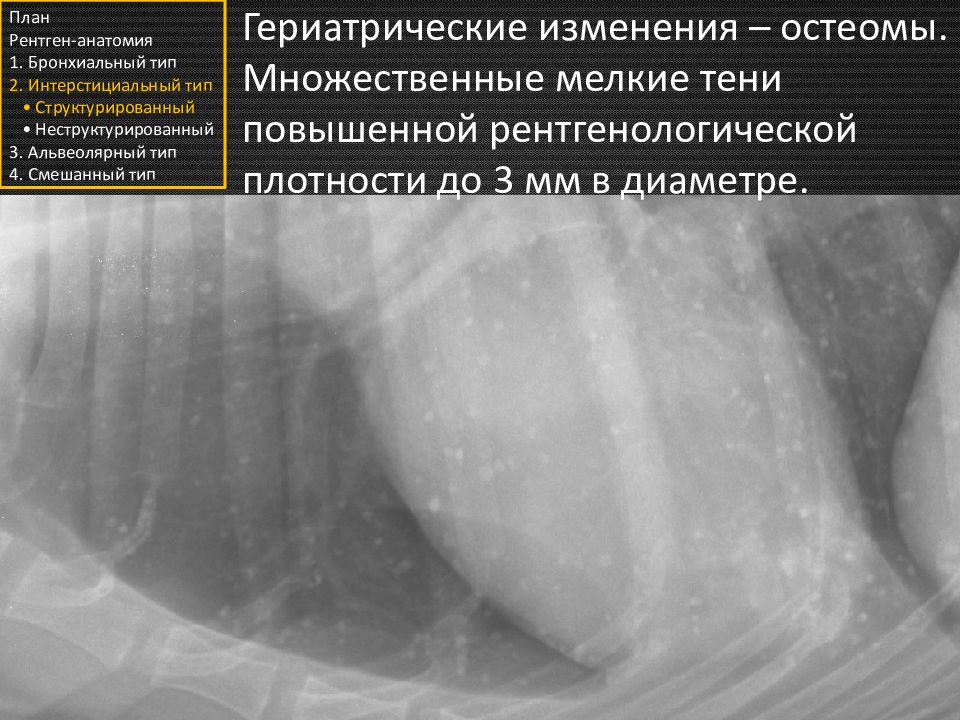

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Гериатрические изменения – остеомы. Множественные мелкие тени повышенной рентгенологической плотности до 3 мм в диаметре.

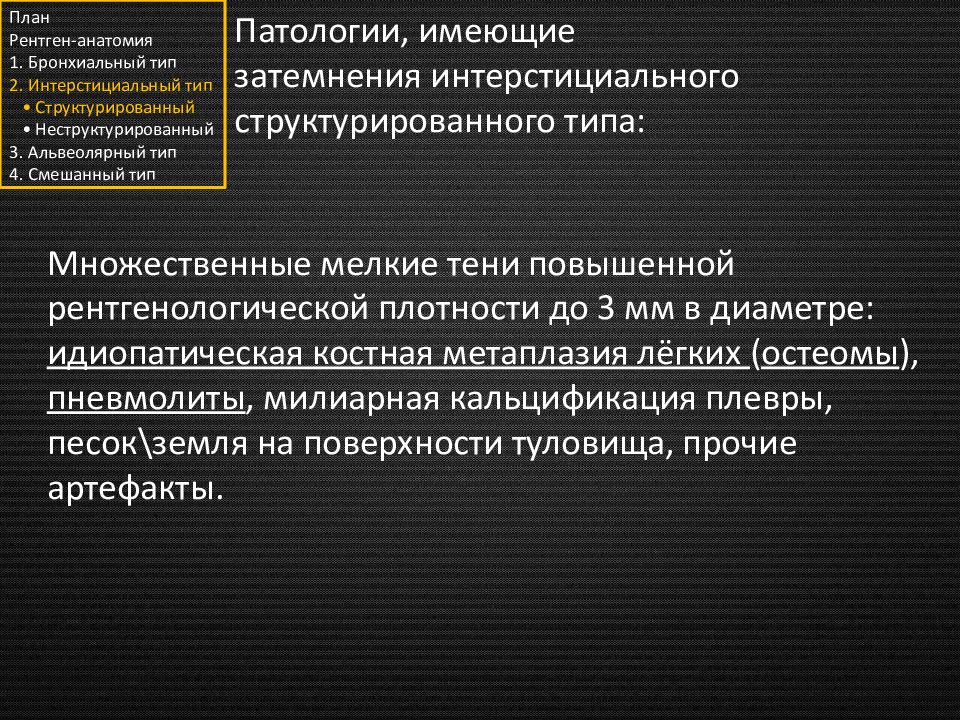

Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Множественные или одиночные мелкие тени до 3 мм в диаметре средней рентгенологической плотности: тени долевых сосудов лёгких, обращённых в сторону излучателя, артефакты, земля, крайне редко поражения паренхимы лёгких, описанные в следующем пункте.
Множественные или одиночные мелкие тени до 3 мм в диаметре средней рентгенологической плотности План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

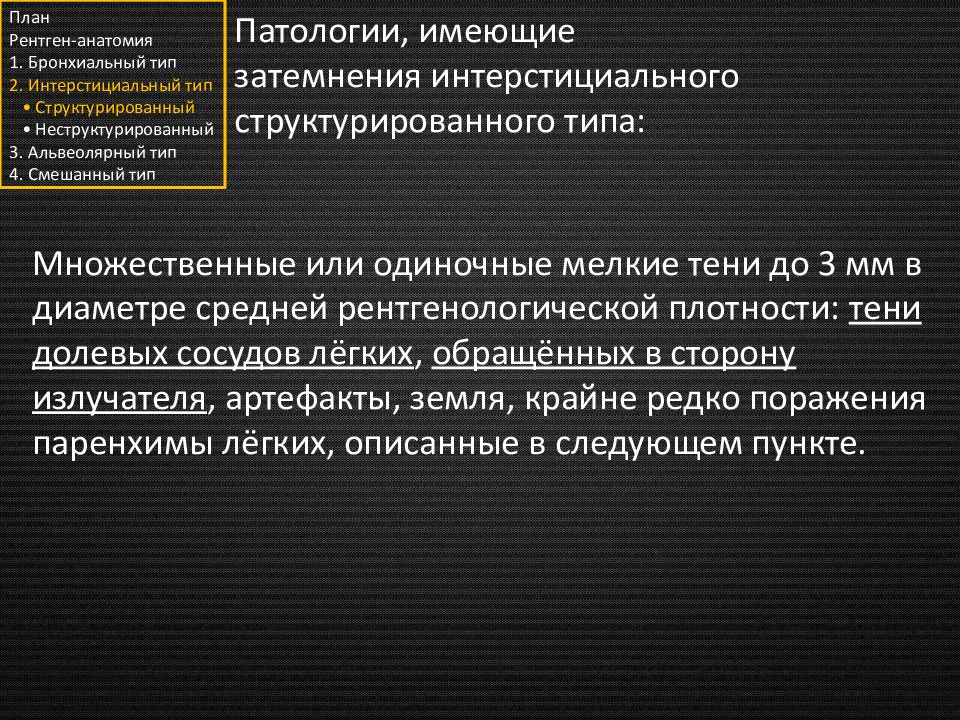

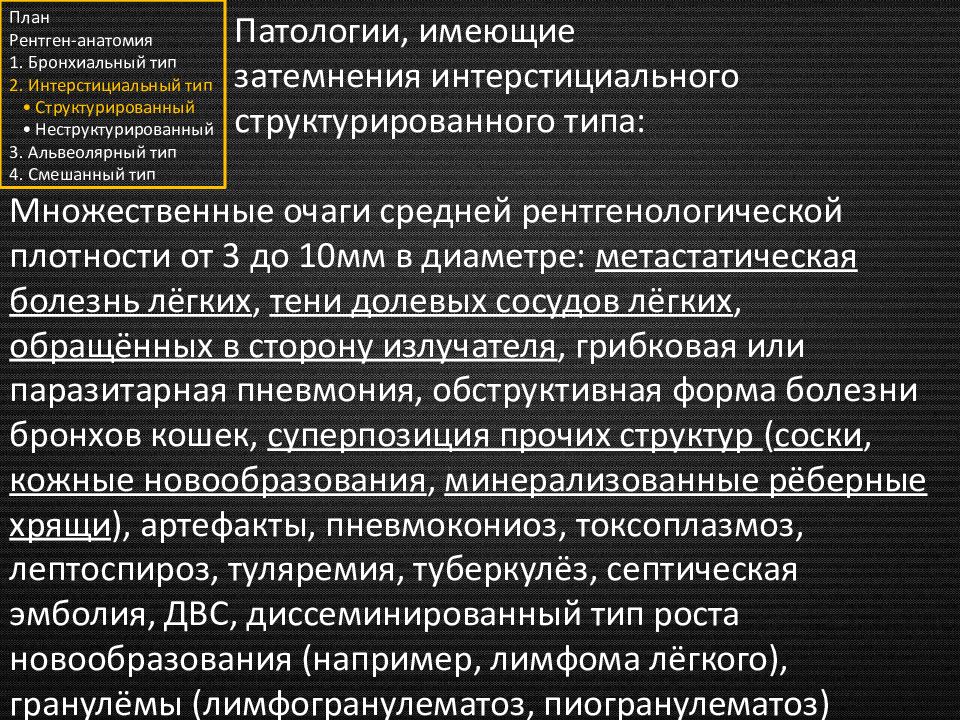

Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Множественные очаги средней рентгенологической плотности от 3 до 10мм в диаметре: метастатическая болезнь лёгких, тени долевых сосудов лёгких, обращённых в сторону излучателя, грибковая или паразитарная пневмония, обструктивная форма болезни бронхов кошек, суперпозиция прочих структур ( соски, кожные новообразования, минерализованные рёберные хрящи ), артефакты, пневмокониоз, токсоплазмоз, лептоспироз, туляремия, туберкулёз, септическая эмболия, ДВС, диссеминированный тип роста новообразования (например, лимфома лёгкого), гранулёмы ( лимфогранулематоз, пиогранулематоз )

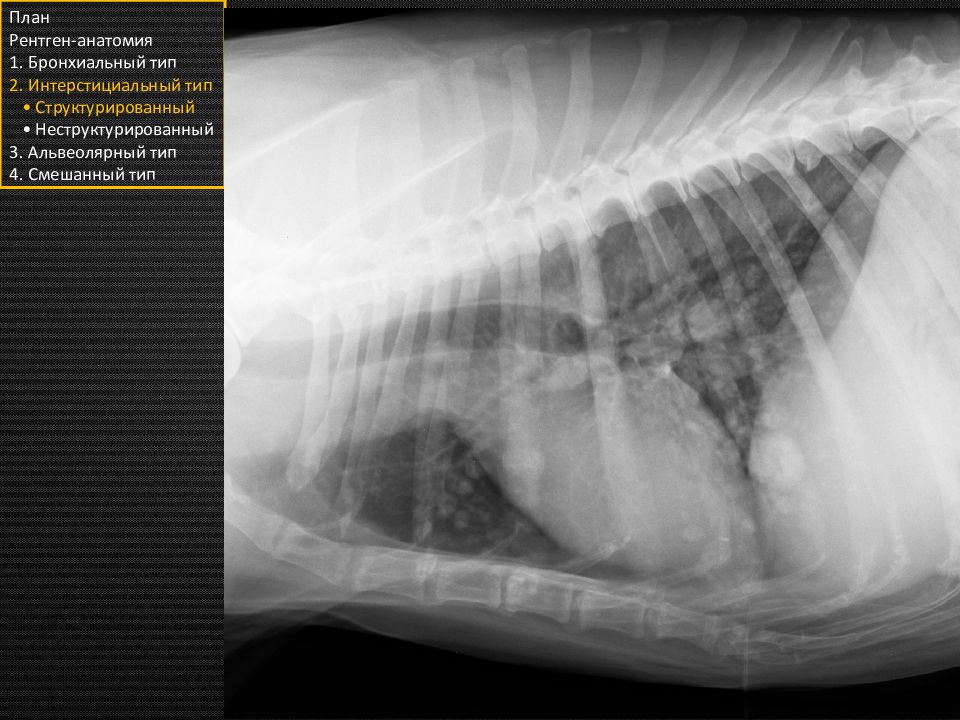

Множественные очаги средней рентгенологической плотности от 3 до 10мм в диаметре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

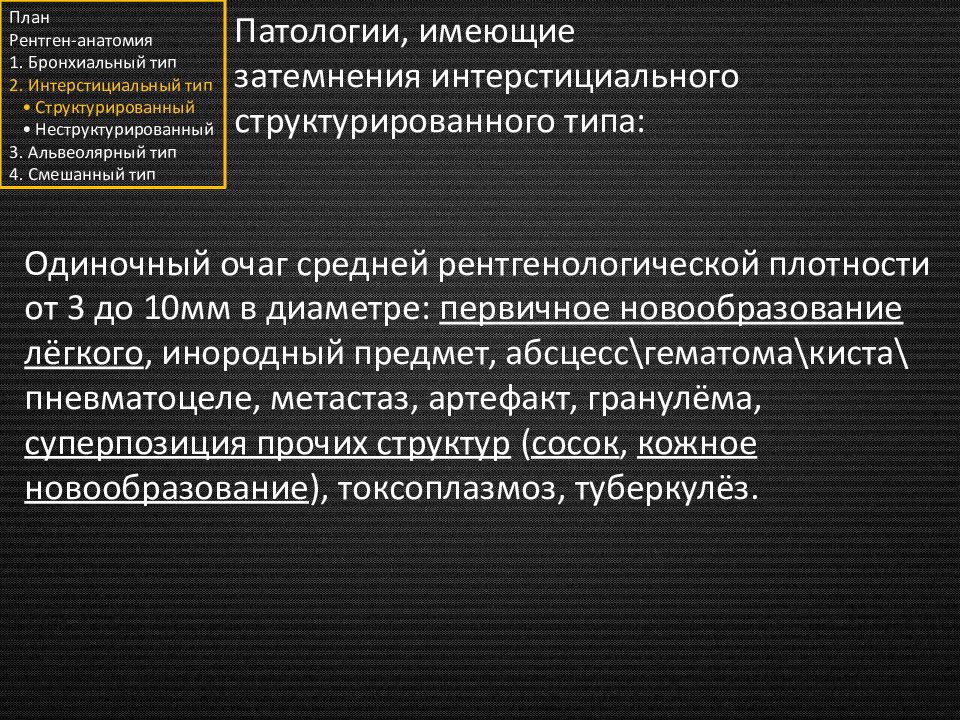

Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Одиночный очаг средней рентгенологической плотности от 3 до 10мм в диаметре: первичное новообразование лёгкого, инородный предмет, абсцесс\гематома\киста\пневматоцеле, метастаз, артефакт, гранулёма, суперпозиция прочих структур ( сосок, кожное новообразование ), токсоплазмоз, туберкулёз.

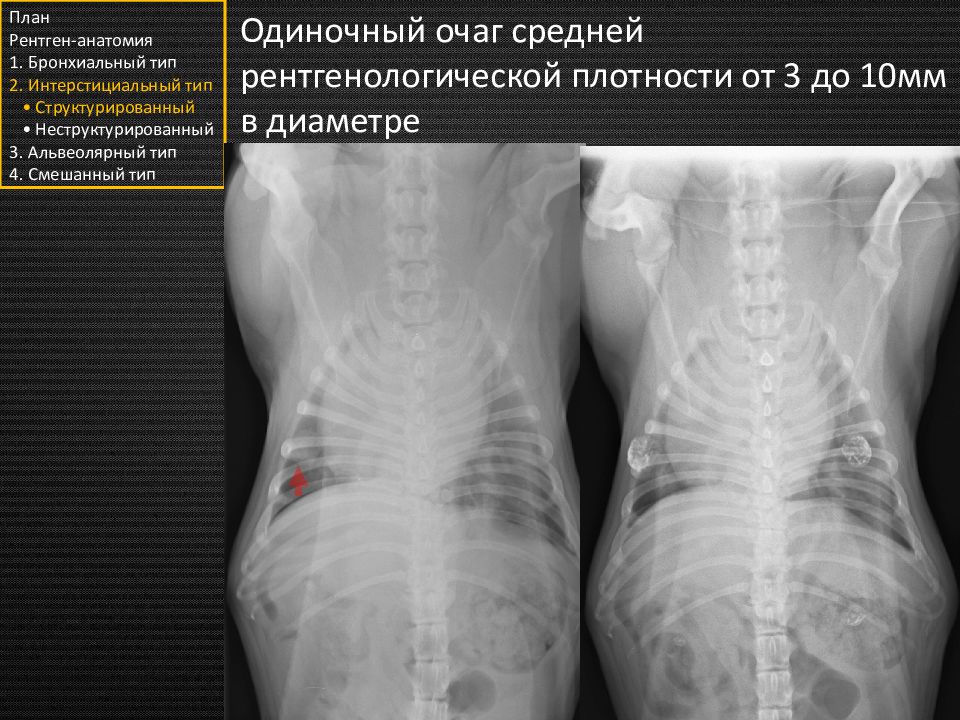

Одиночный очаг средней рентгенологической плотности от 3 до 10мм в диаметре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

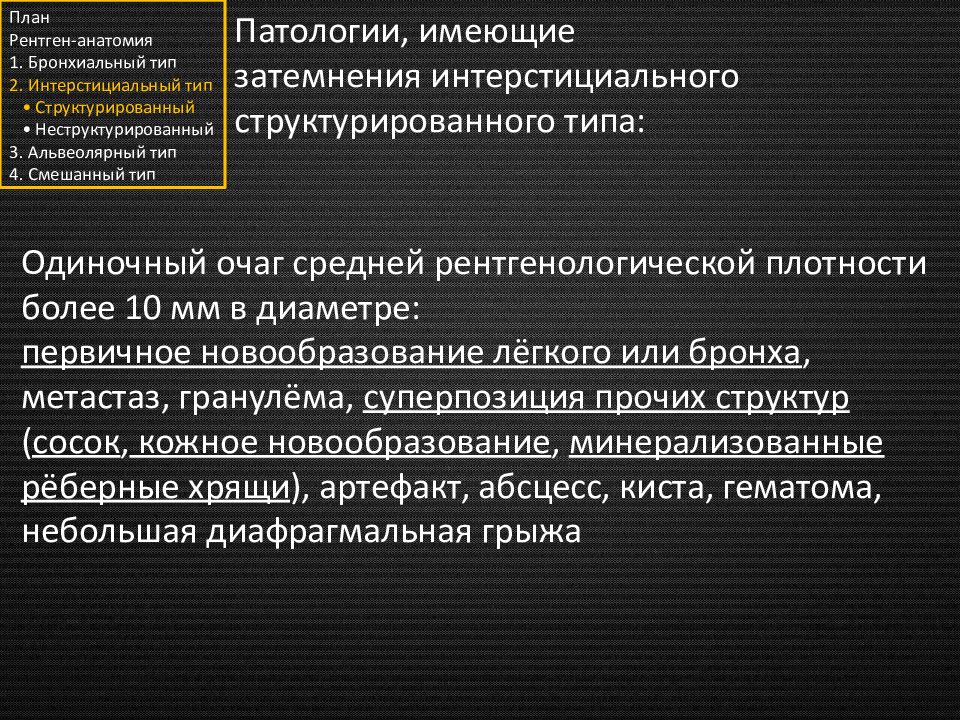

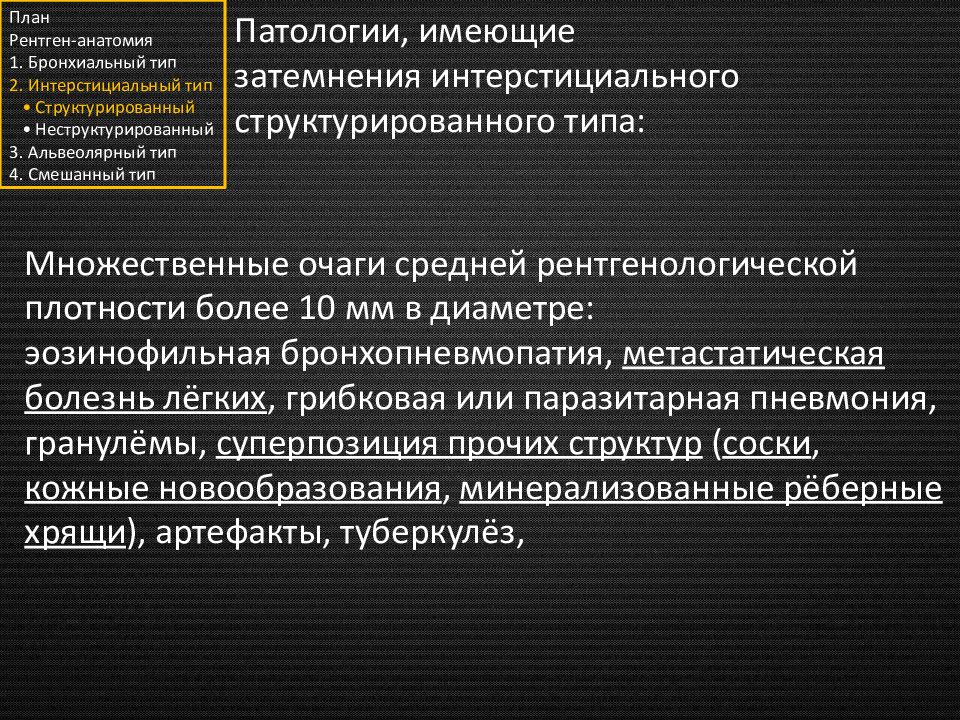

Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Множественные очаги средней рентгенологической плотности более 10 мм в диаметре: эозинофильная бронхопневмопатия, метастатическая болезнь лёгких, грибковая или паразитарная пневмония, гранулёмы, суперпозиция прочих структур ( соски, кожные новообразования, минерализованные рёберные хрящи ), артефакты, туберкулёз,
Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Одиночный очаг средней рентгенологической плотности более 10 мм в диаметре: первичное новообразование лёгкого или бронха, метастаз, гранулёма, суперпозиция прочих структур ( сосок, кожное новообразование, минерализованные рёберные хрящи ), артефакт, абсцесс, киста, гематома, небольшая диафрагмальная грыжа

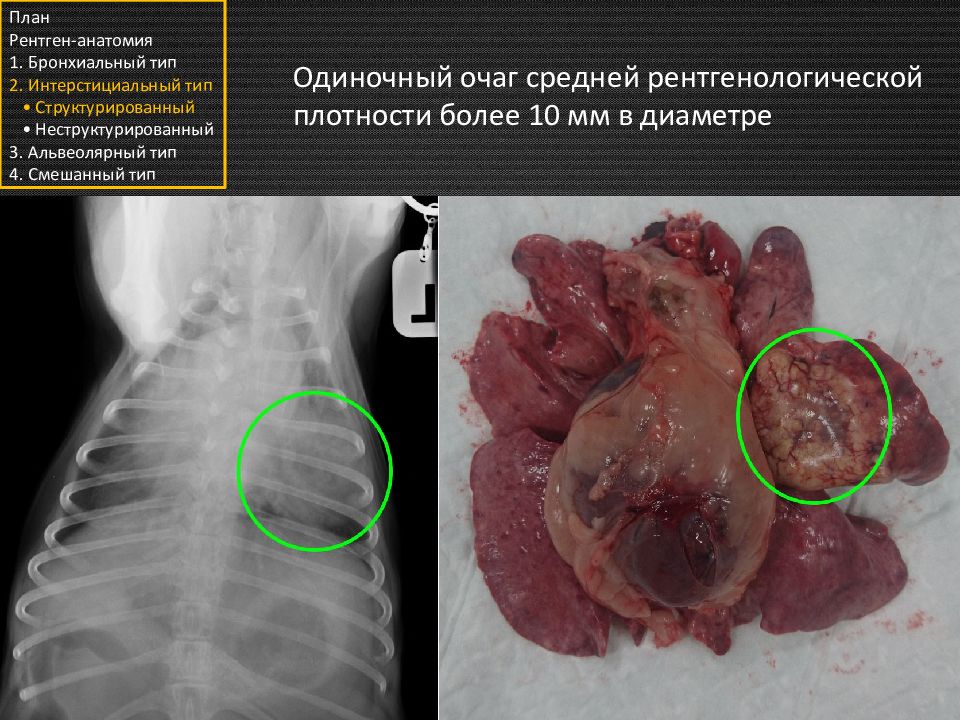

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Одиночный очаг средней рентгенологической плотности более 10 мм в диаметре

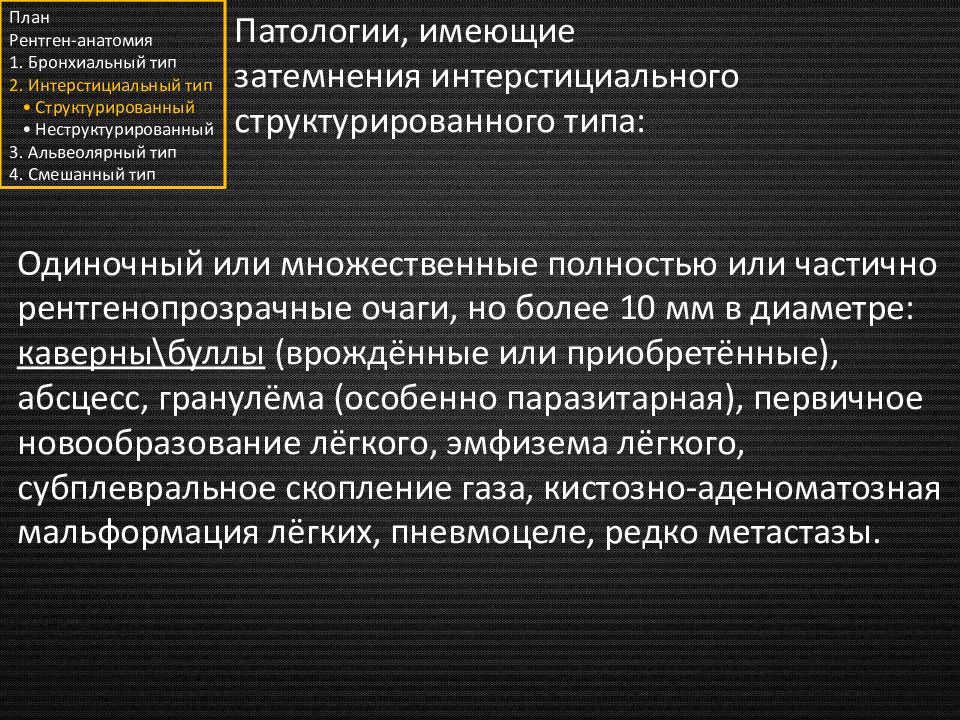

Патологии, имеющие затемнения интерстициального структурированного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Одиночный или множественные полностью или частично рентгенопрозрачные очаги, но более 10 мм в диаметре: каверны\буллы (врождённые или приобретённые), абсцесс, гранулёма (особенно паразитарная), первичное новообразование лёгкого, эмфизема лёгкого, субплевральное скопление газа, кистозно-аденоматозная мальформация лёгких, пневмоцеле, редко метастазы.

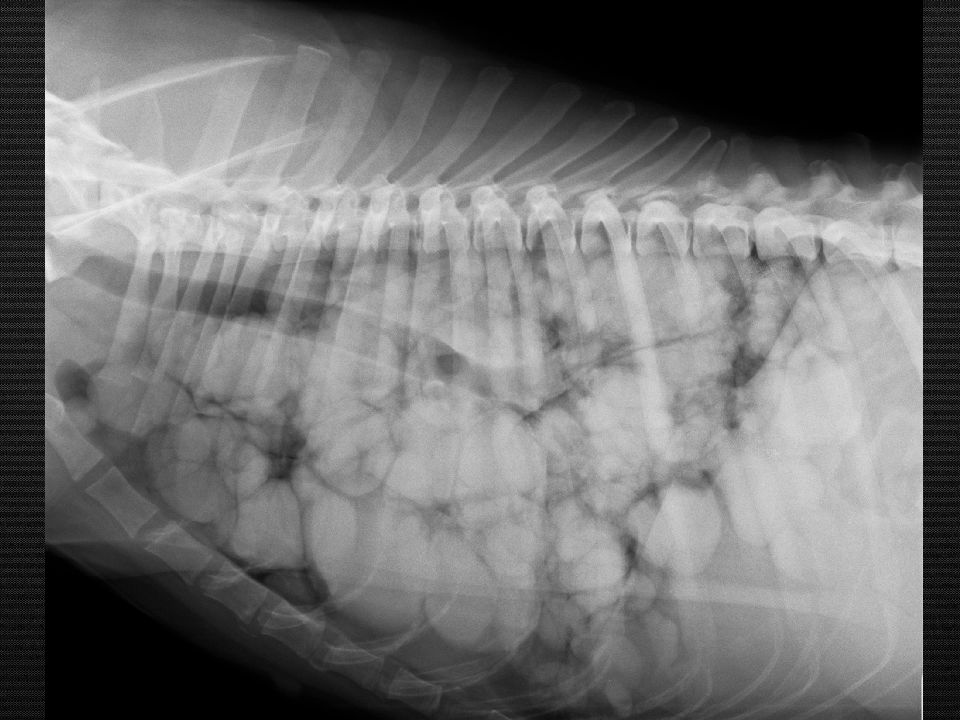

Множественные полностью рентгенопрозрачные очаги более 10 мм в диаметре План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

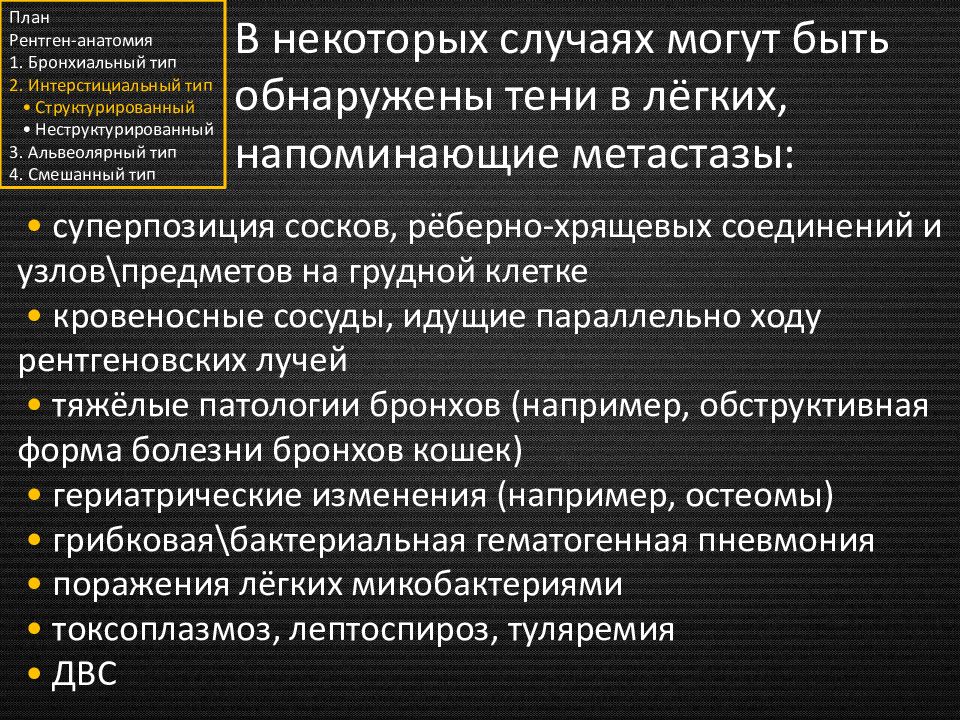

В некоторых случаях могут быть обнаружены тени в лёгких, напоминающие метастазы: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип • суперпозиция сосков, рёберно-хрящевых соединений и узлов\предметов на грудной клетке • кровеносные сосуды, идущие параллельно ходу рентгеновских лучей • тяжёлые патологии бронхов (например, обструктивная форма болезни бронхов кошек) • гериатрические изменения (например, остеомы) • грибковая\бактериальная гематогенная пневмония • поражения лёгких микобактериями • токсоплазмоз, лептоспироз, туляремия • ДВС

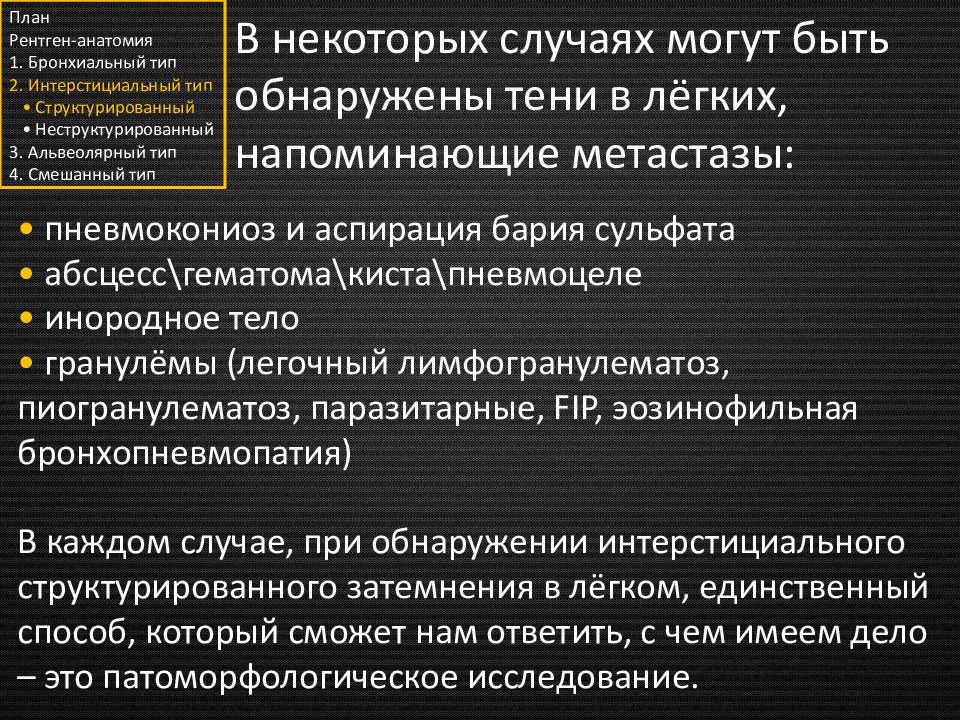

В некоторых случаях могут быть обнаружены тени в лёгких, напоминающие метастазы: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип • пневмокониоз и аспирация бария сульфата • абсцесс\гематома\киста\ пневмоцеле • инородное тело • гранулёмы (легочный лимфогранулематоз, пиогранулематоз, паразитарные, FIP, эозинофильная бронхопневмопатия ) В каждом случае, при обнаружении интерстициального структурированного затемнения в лёгком, единственный способ, который сможет нам ответить, с чем имеем дело – это патоморфологическое исследование.

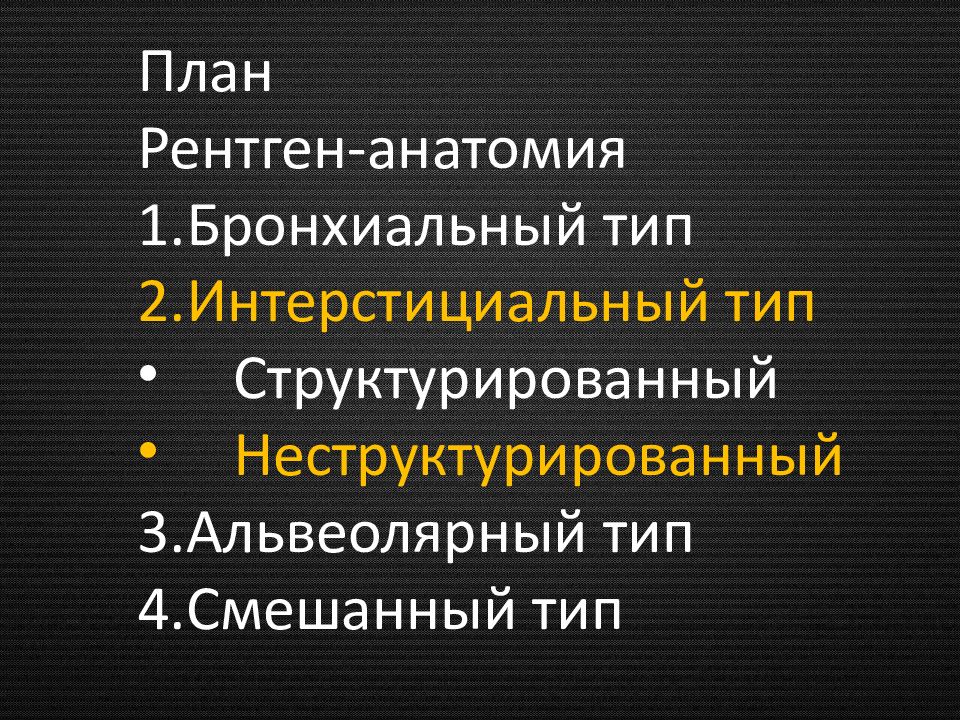

План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

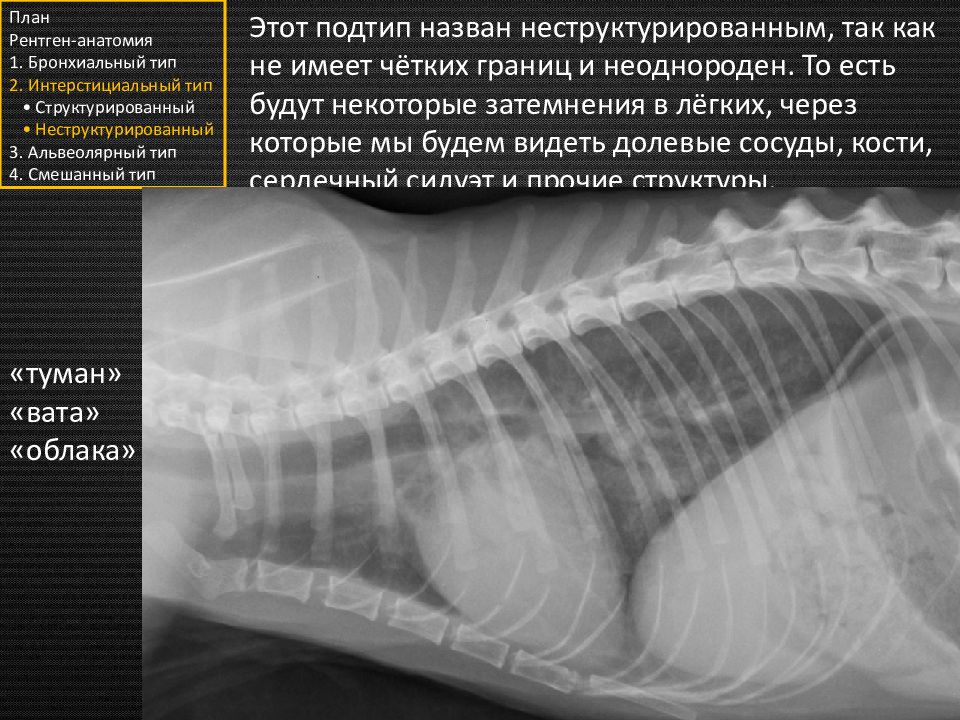

Этот подтип назван неструктурированным, так как не имеет чётких границ и неоднороден. То есть будут некоторые затемнения в лёгких, через которые мы будем видеть долевые сосуды, кости, сердечный силуэт и прочие структуры. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип «туман» «вата» «облака»

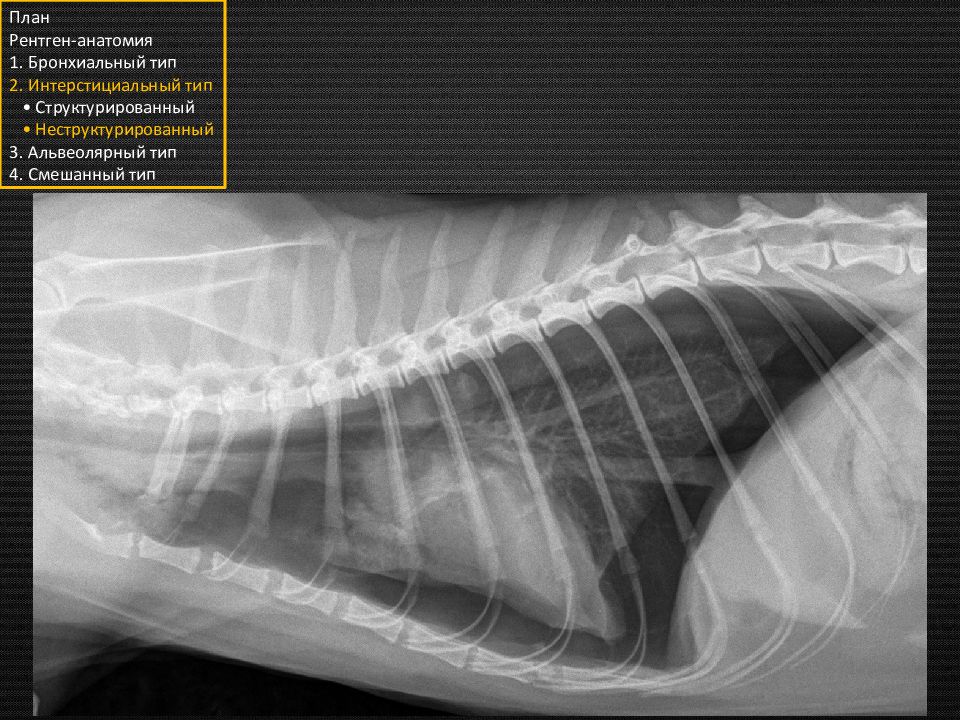

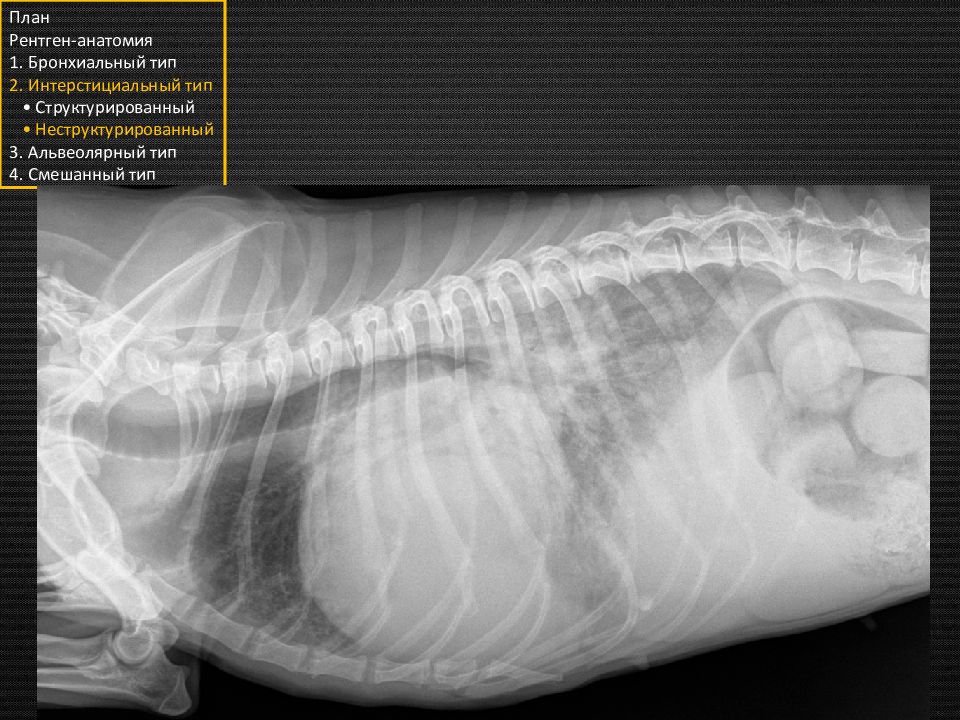

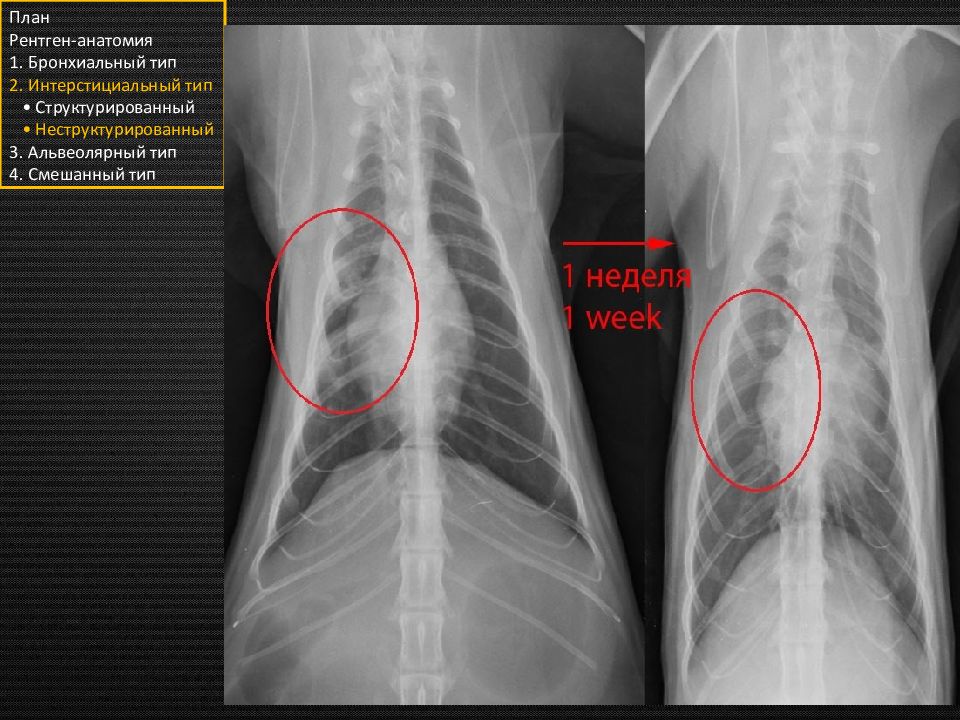

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

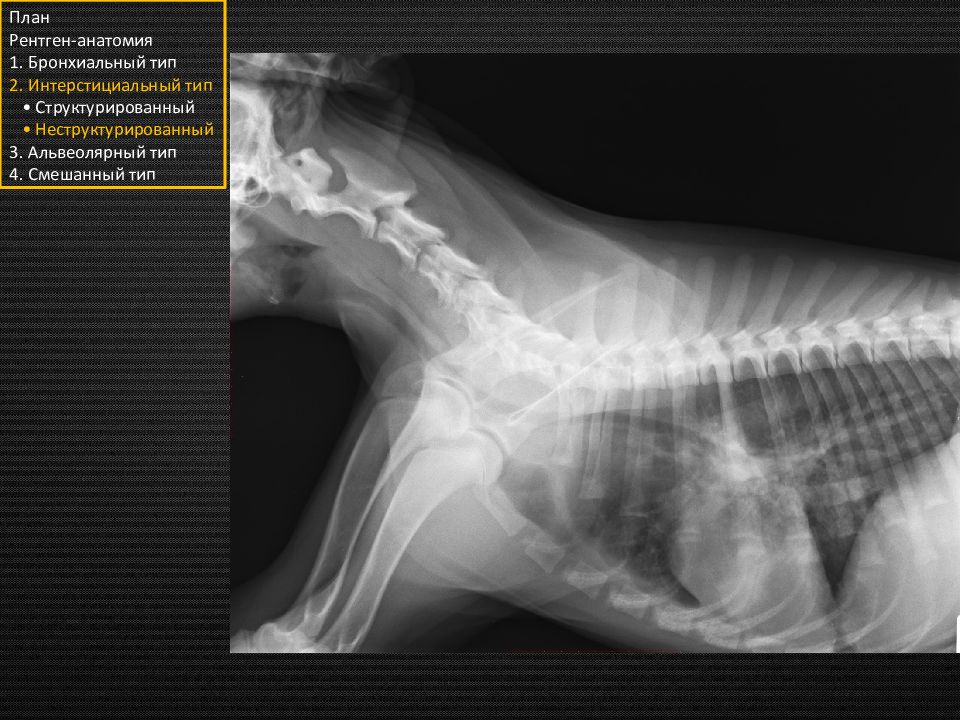

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

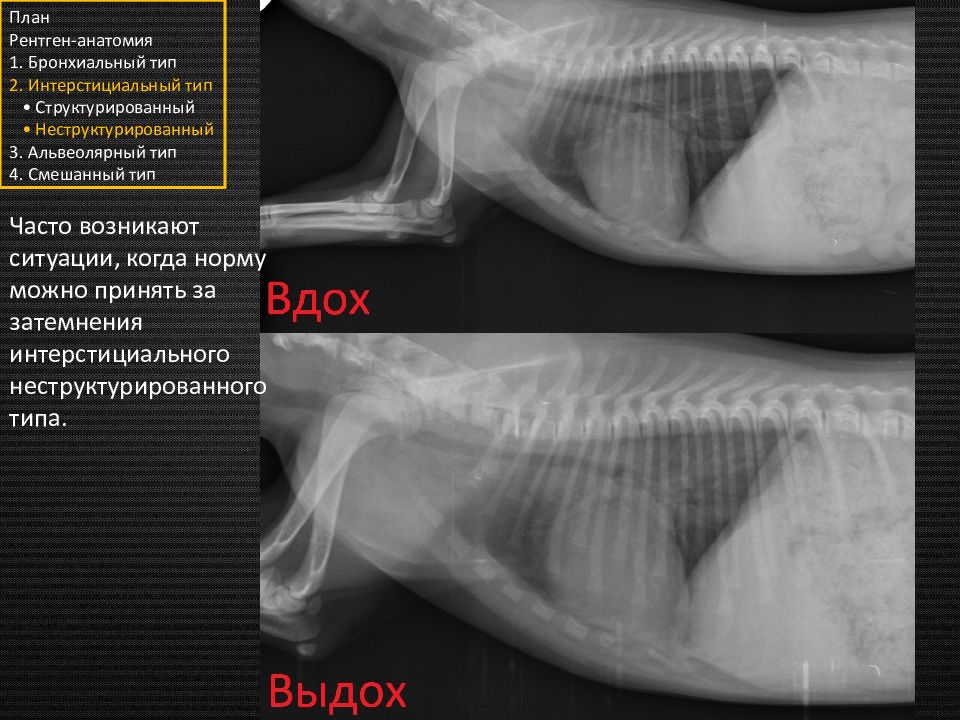

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Часто возникают ситуации, когда норму можно принять за затемнения интерстициального неструктурированного типа.

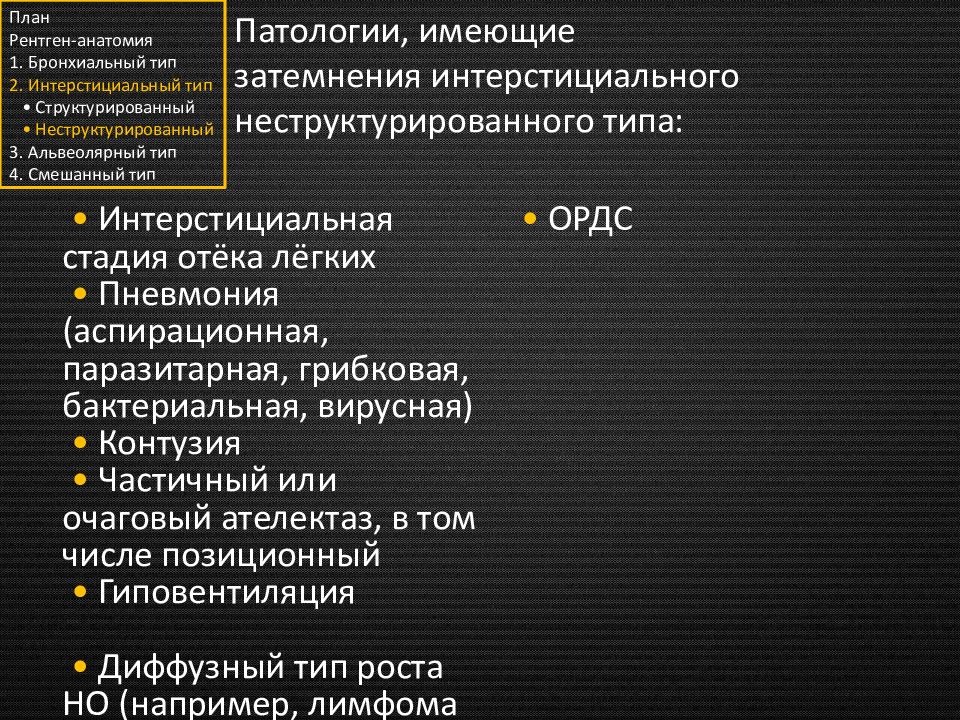

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Патологии, имеющие затемнения интерстициального неструктурированного типа: • Интерстициальная стадия отёка лёгких • Пневмония (аспирационная, паразитарная, грибковая, бактериальная, вирусная) • Контузия • Частичный или очаговый ателектаз, в том числе позиционный • Гиповентиляция • Диффузный тип роста НО (например, лимфома лёгкого) • Коагулопатии • Фиброз • Эозинофильная пневмопатия • ОРДС
План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

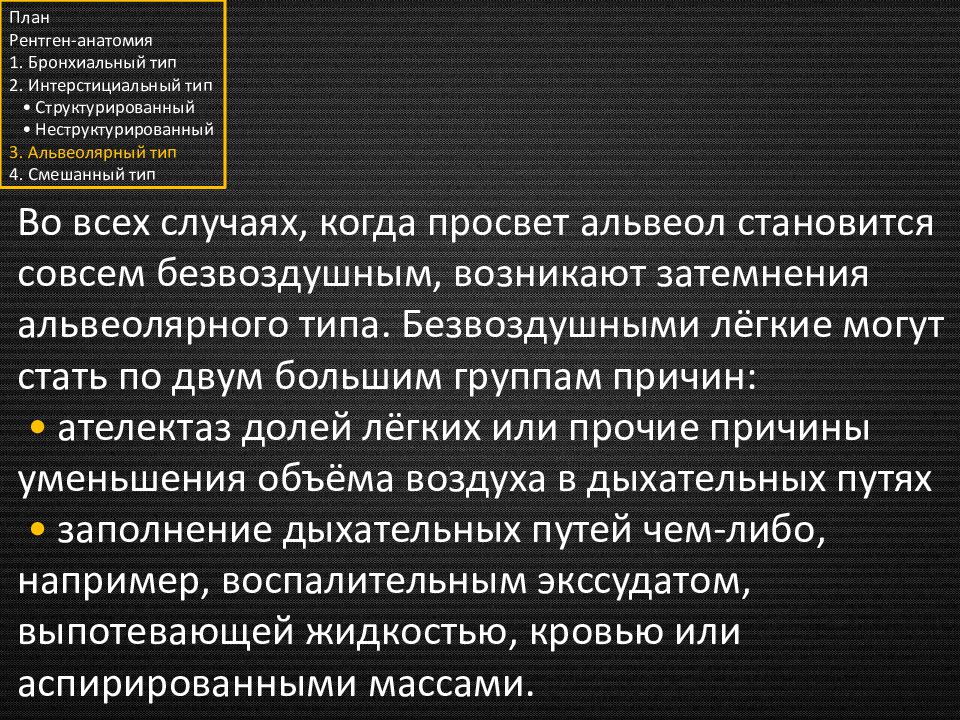

Во всех случаях, когда просвет альвеол становится совсем безвоздушным, возникают затемнения альвеолярного типа. Безвоздушными лёгкие могут стать по двум большим группам причин: • ателектаз долей лёгких или прочие причины уменьшения объёма воздуха в дыхательных путях • заполнение дыхательных путей чем-либо, например, воспалительным экссудатом, выпотевающей жидкостью, кровью или аспирированными массами. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

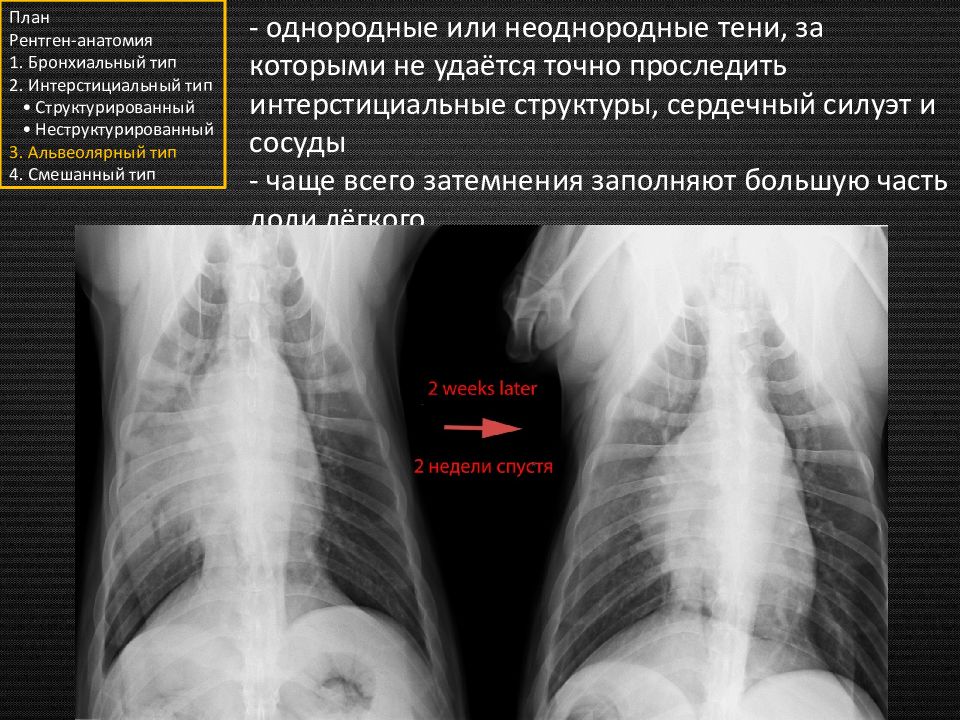

- однородные или неоднородные тени, за которыми не удаётся точно проследить интерстициальные структуры, сердечный силуэт и сосуды - чаще всего затемнения заполняют большую часть доли лёгкого План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
При значительном заполнении альвеол, возникает признак воздушной бронхограммы: газ в долевом бронхе чётко визуализируется на фоне безвоздушного лёгкого (отмечено стрелками). План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

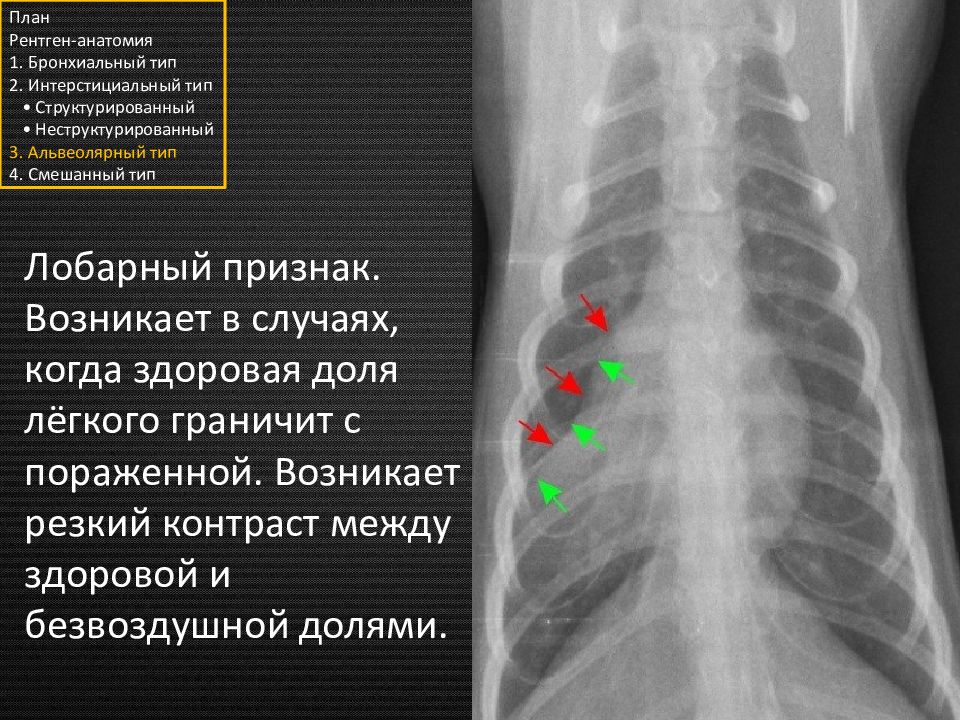

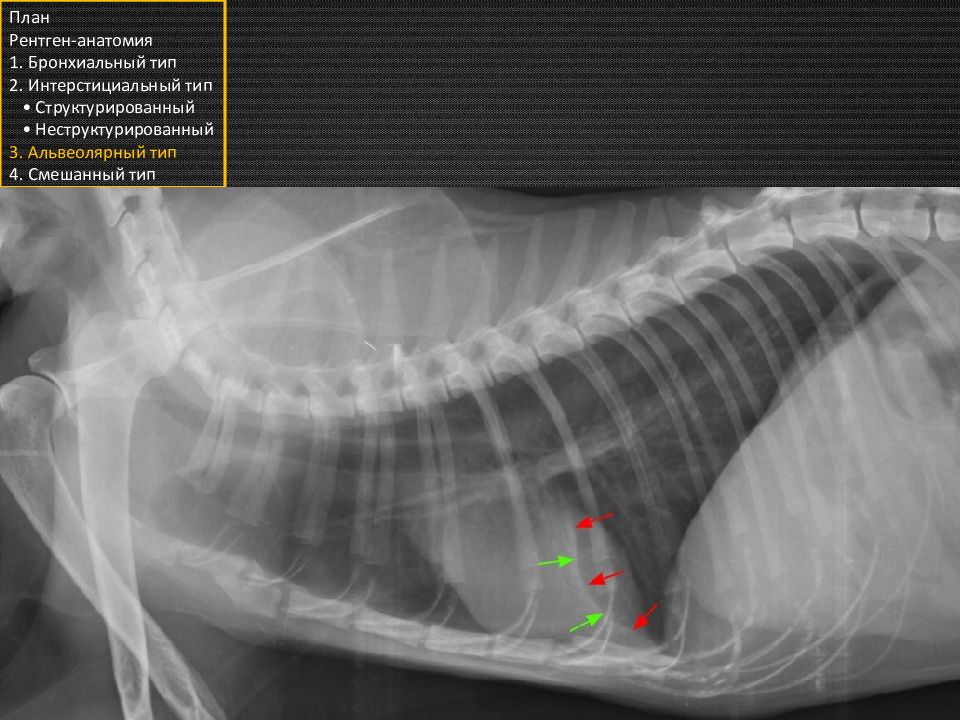

Лобарный признак. Возникает в случаях, когда здоровая доля лёгкого граничит с пораженной. Возникает резкий контраст между здоровой и безвоздушной долями. План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

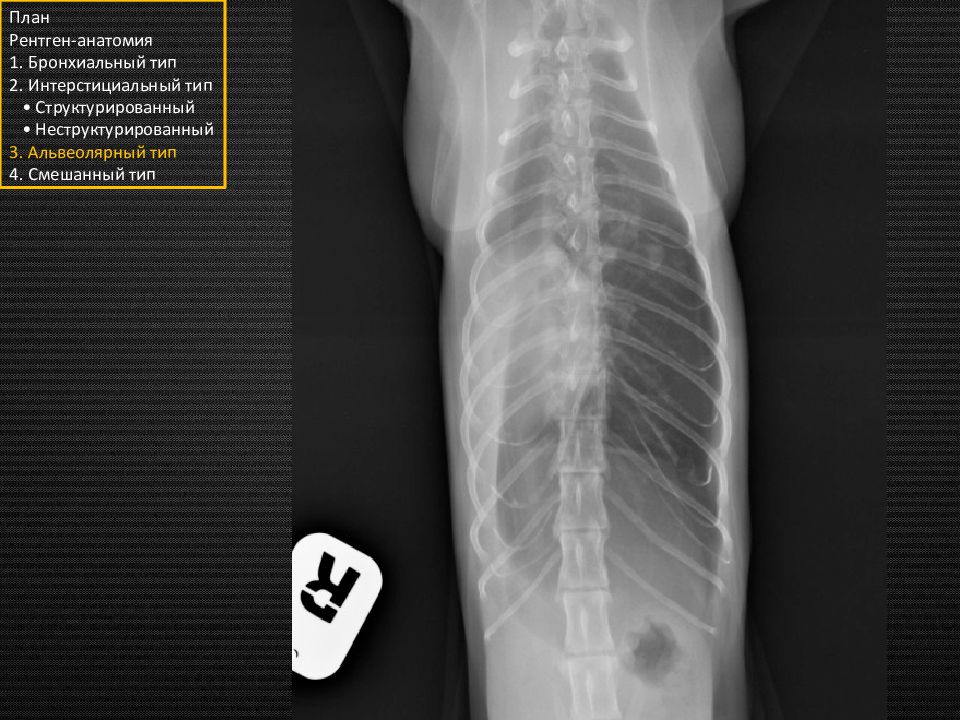

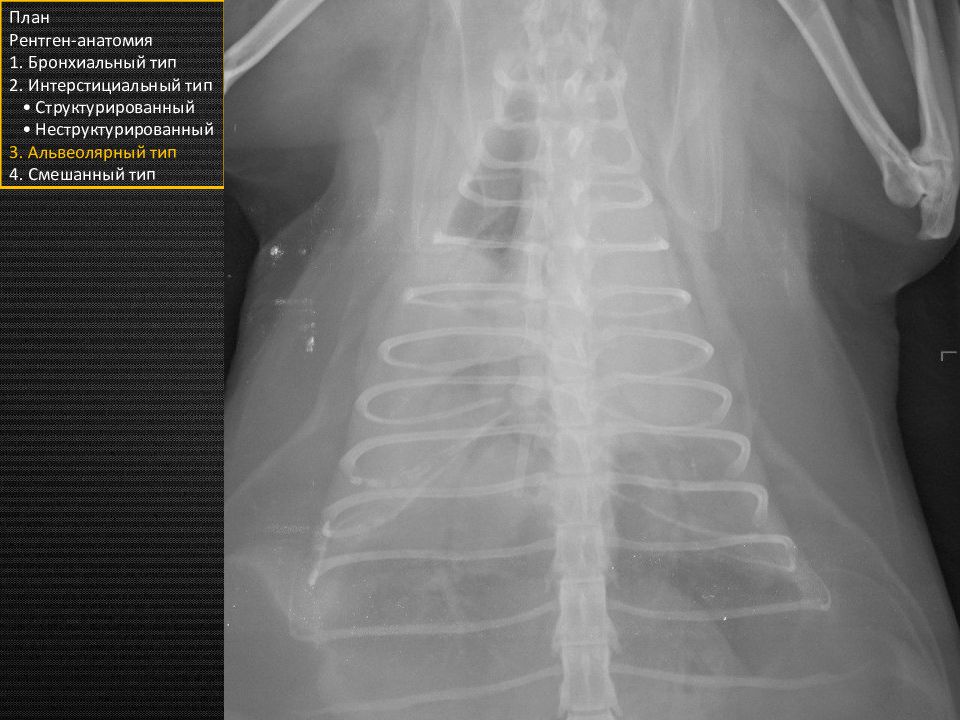

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

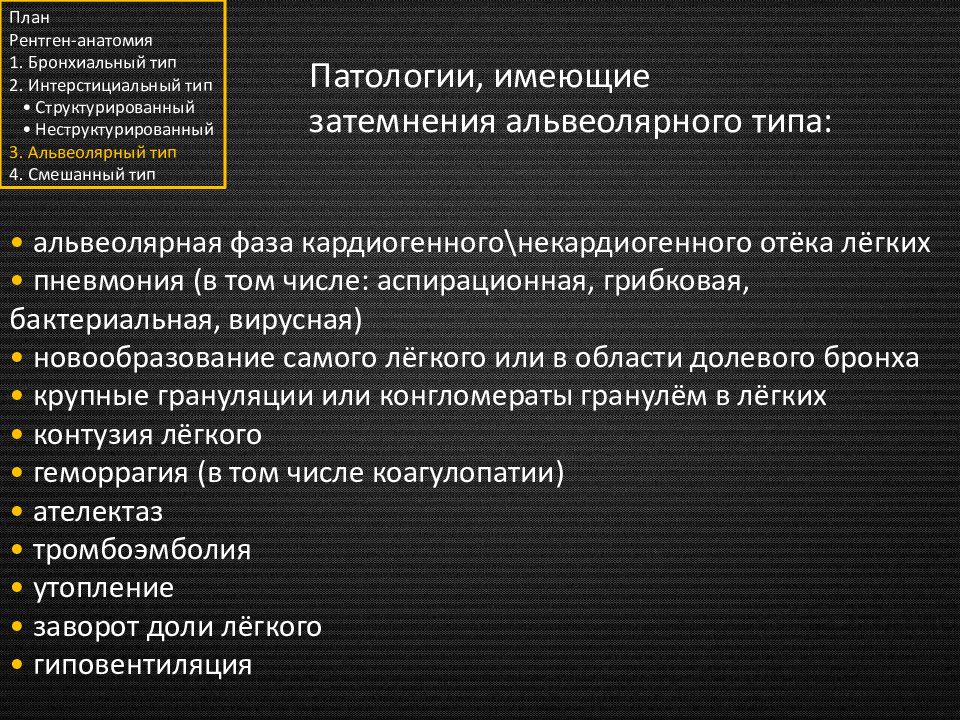

Патологии, имеющие затемнения альвеолярного типа: План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип • альвеолярная фаза кардиогенного\некардиогенного отёка лёгких • пневмония (в том числе: аспирационная, грибковая, бактериальная, вирусная) • новообразование самого лёгкого или в области долевого бронха • крупные грануляции или конгломераты гранулём в лёгких • контузия лёгкого • геморрагия (в том числе коагулопатии ) • ателектаз • тромбоэмболия • утопление • заворот доли лёгкого • гиповентиляция

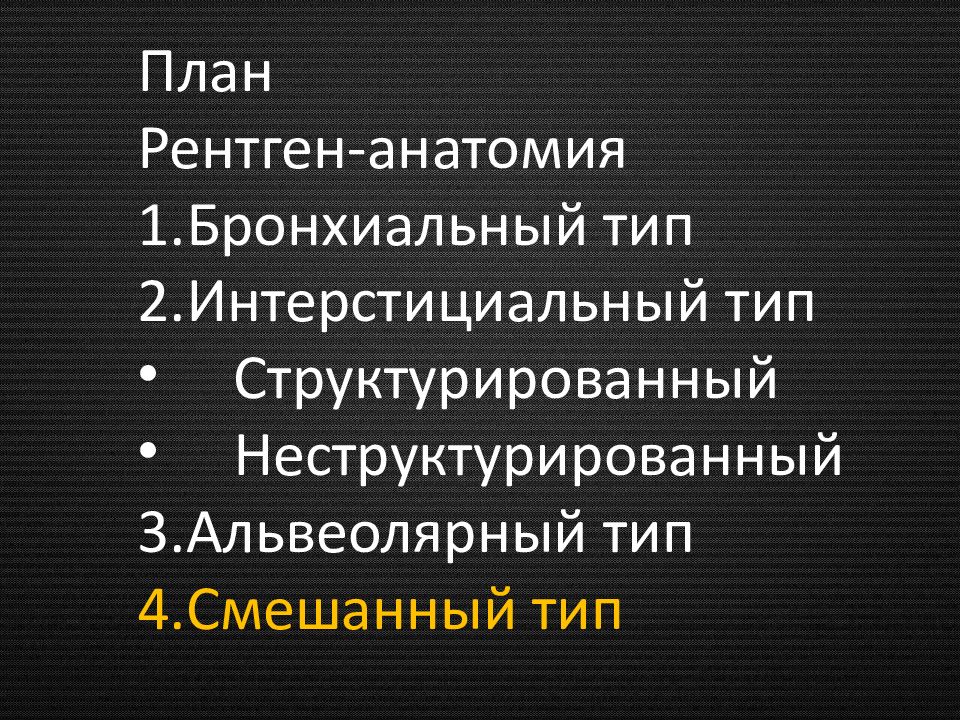

План Рентген-анатомия Бронхиальный тип Интерстициальный тип Структурированный Неструктурированный 3.Альвеолярный тип 4.Смешанный тип

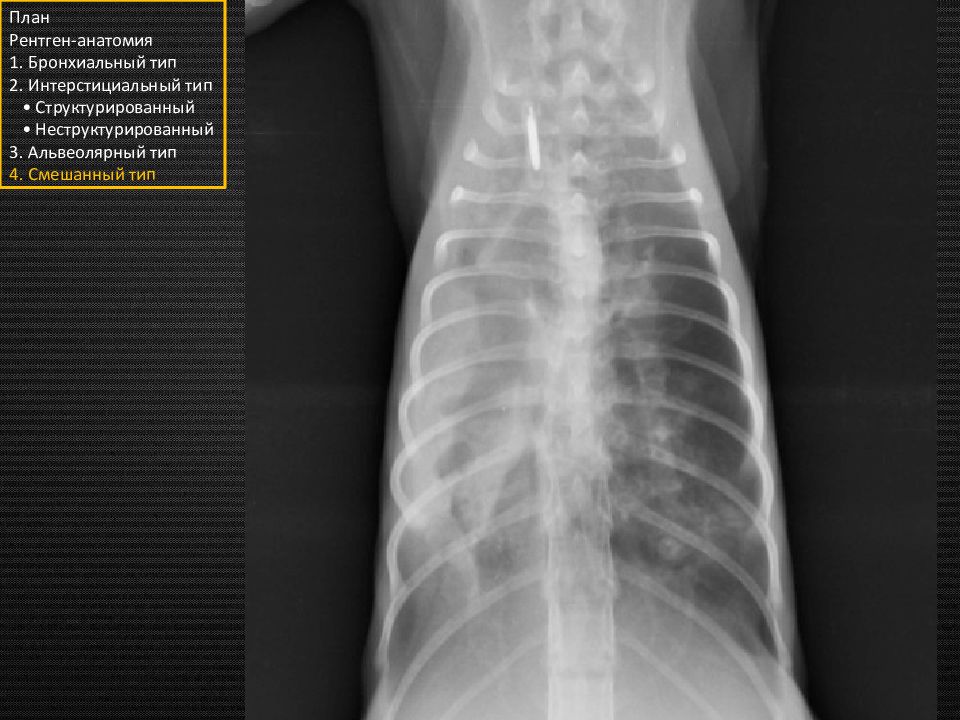

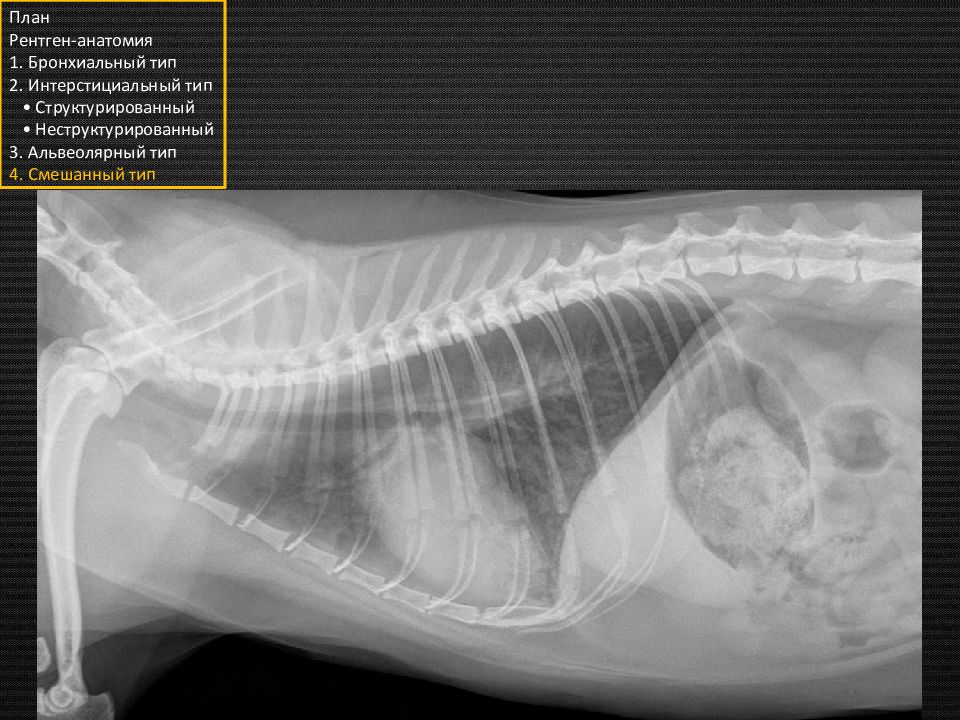

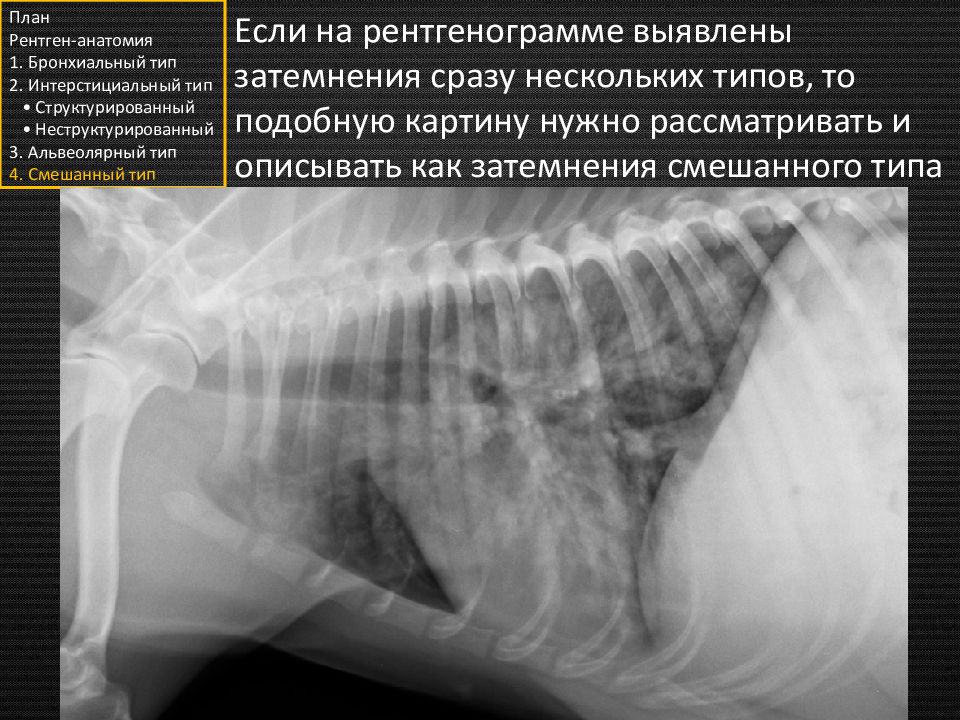

Если на рентгенограмме выявлены затемнения сразу нескольких типов, то подобную картину нужно рассматривать и описывать как затемнения смешанного типа План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

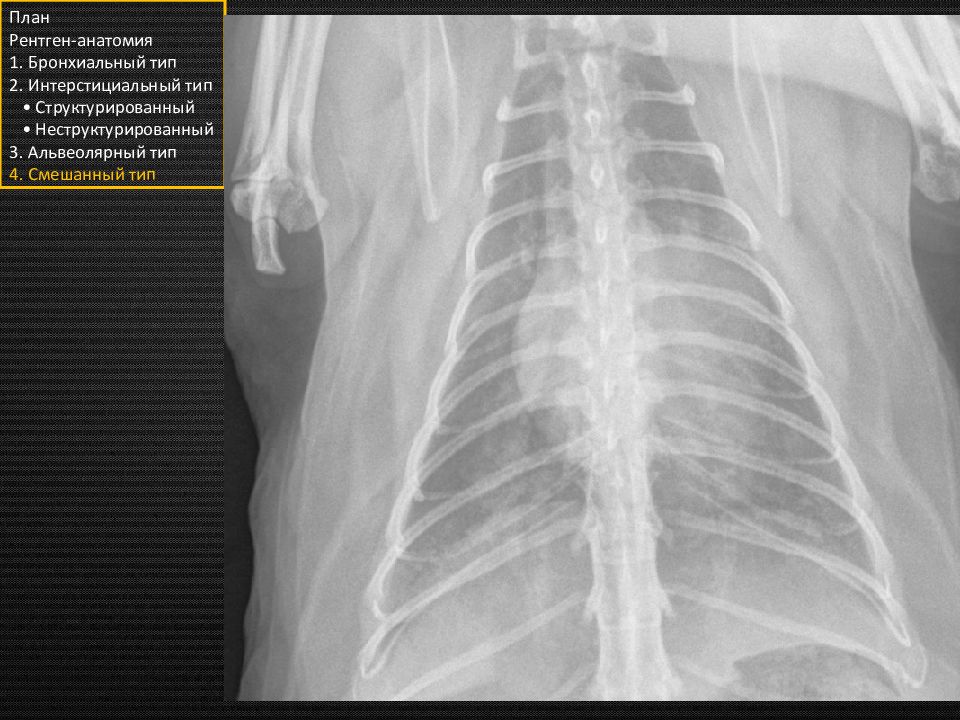

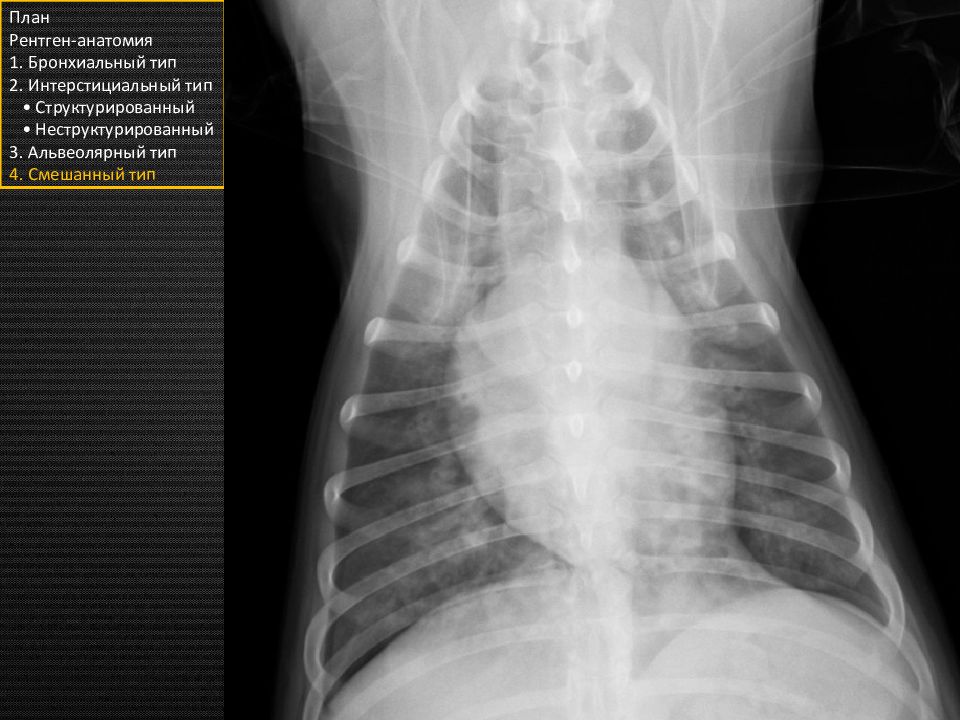

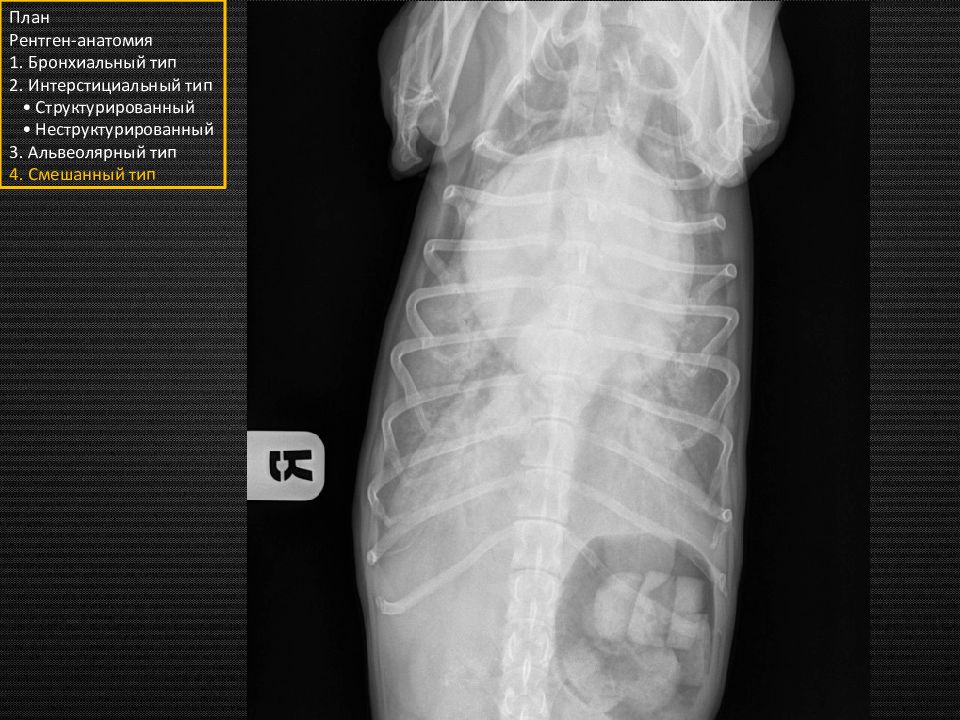

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип
План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип

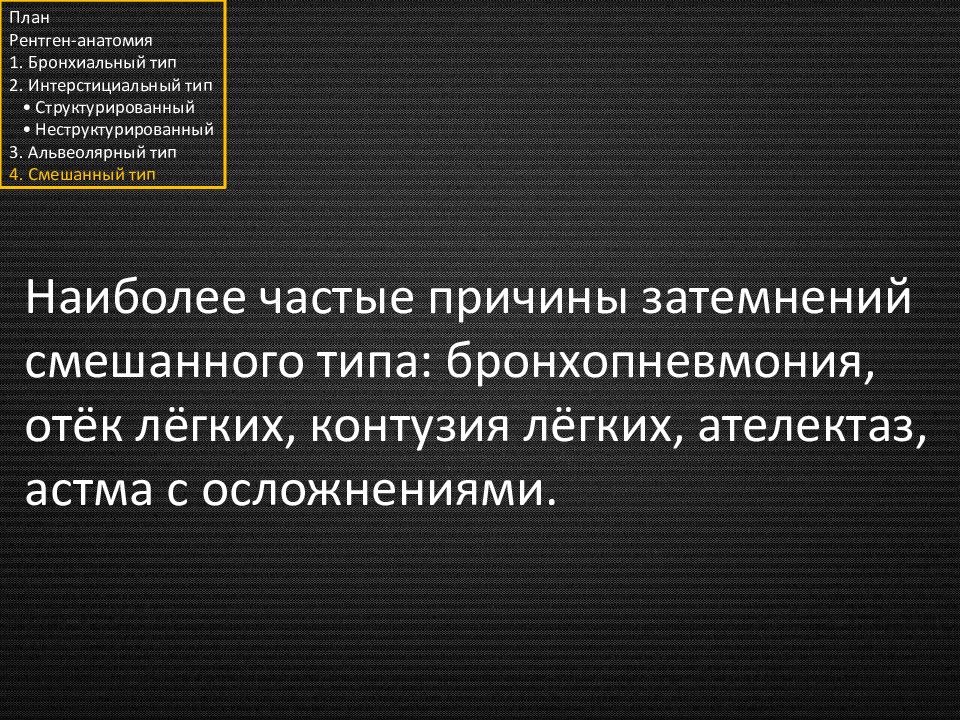

План Рентген-анатомия 1. Бронхиальный тип 2. Интерстициальный тип • Структурированный • Неструктурированный 3. Альвеолярный тип 4. Смешанный тип Наиболее частые причины затемнений смешанного типа: бронхопневмония, отёк лёгких, контузия лёгких, ателектаз, астма с осложнениями.

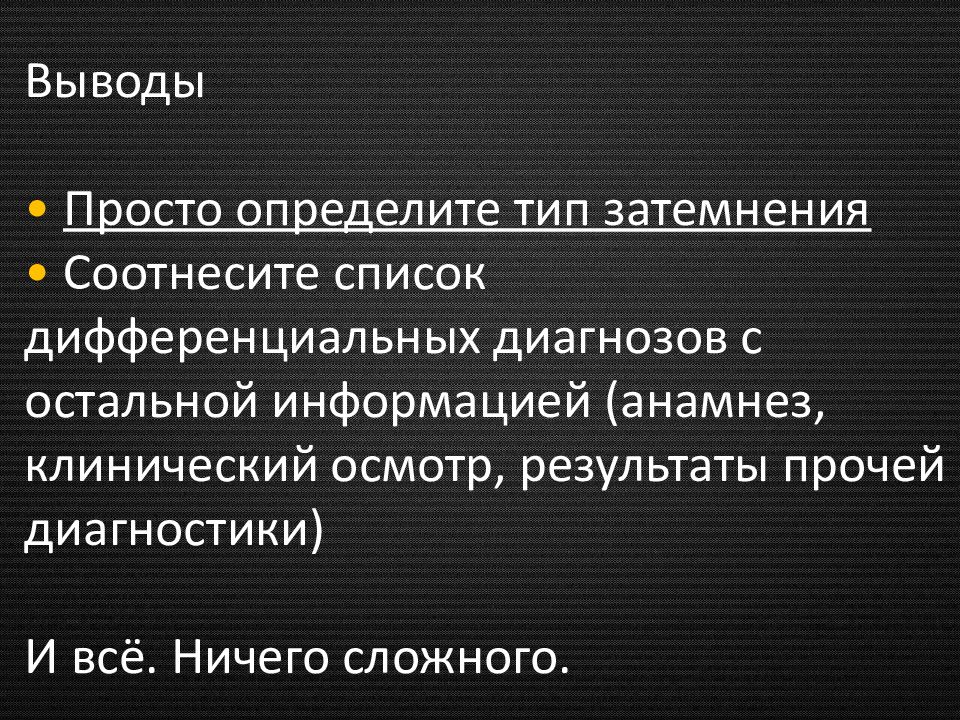

Выводы • Просто определите тип затемнения • Соотнесите список дифференциальных диагнозов с остальной информацией (анамнез, клинический осмотр, результаты прочей диагностики) И всё. Ничего сложного.

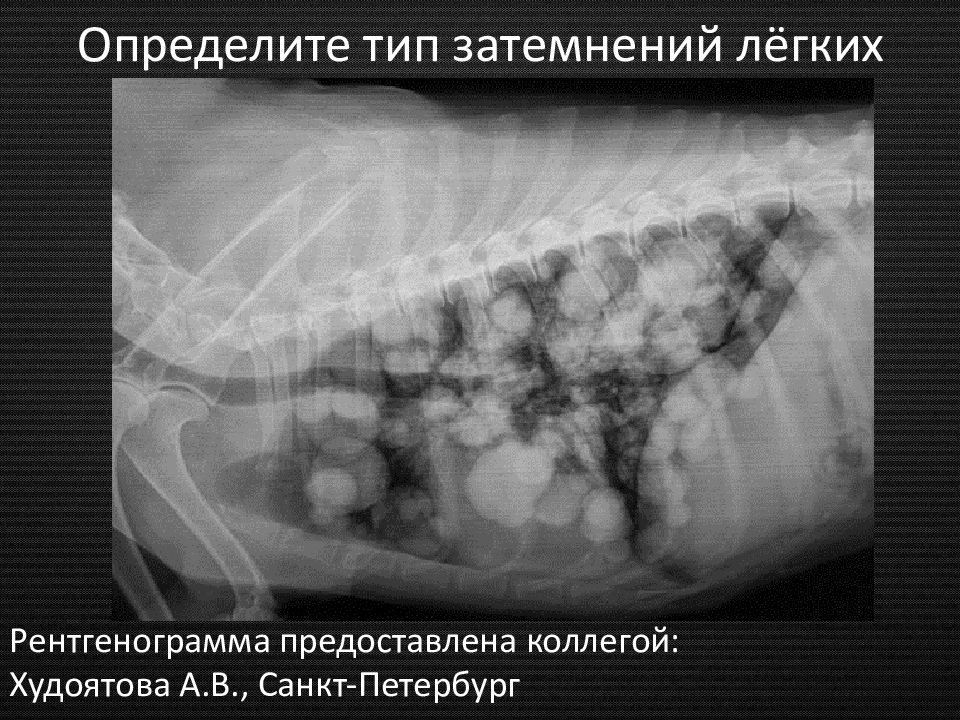

Определите тип затемнений лёгких Рентгенограмма предоставлена коллегой: Худоятова А.В., Санкт-Петербург

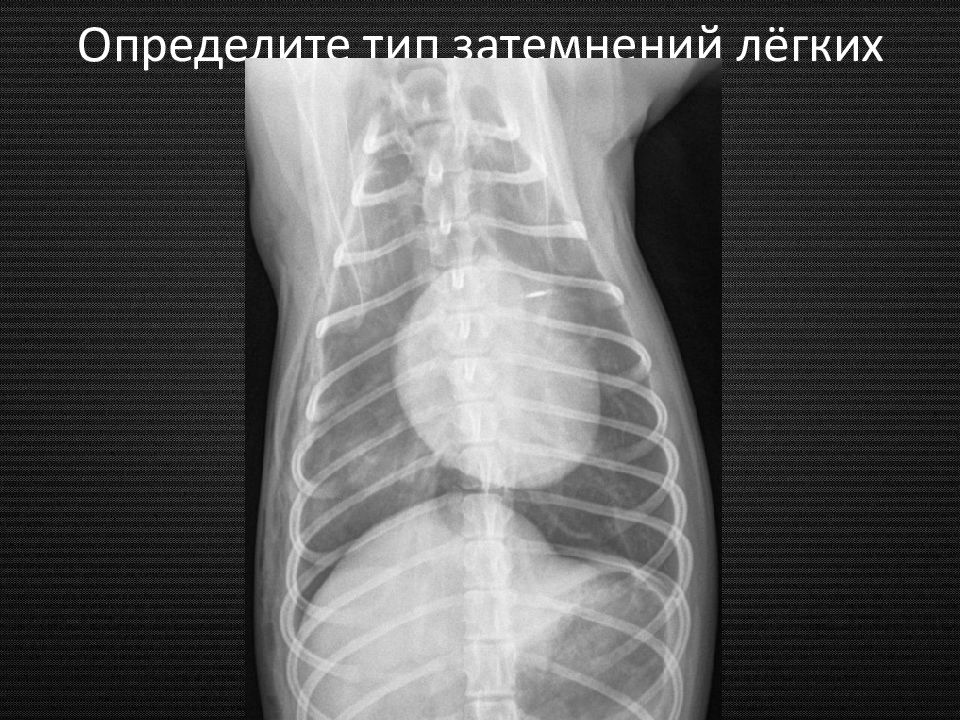

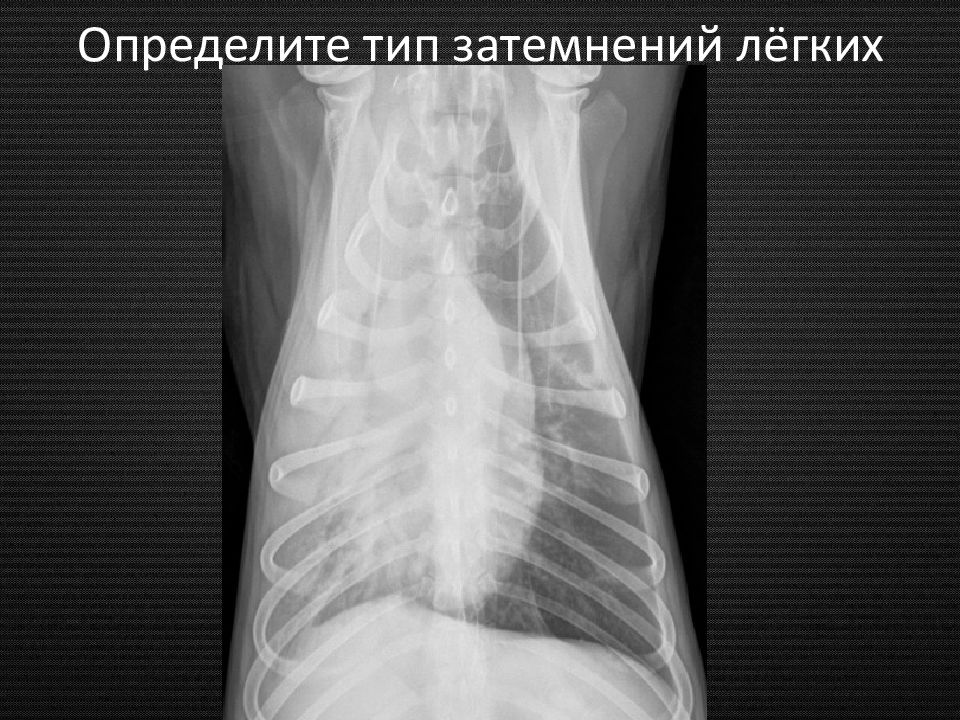

Определите тип затемнений лёгких

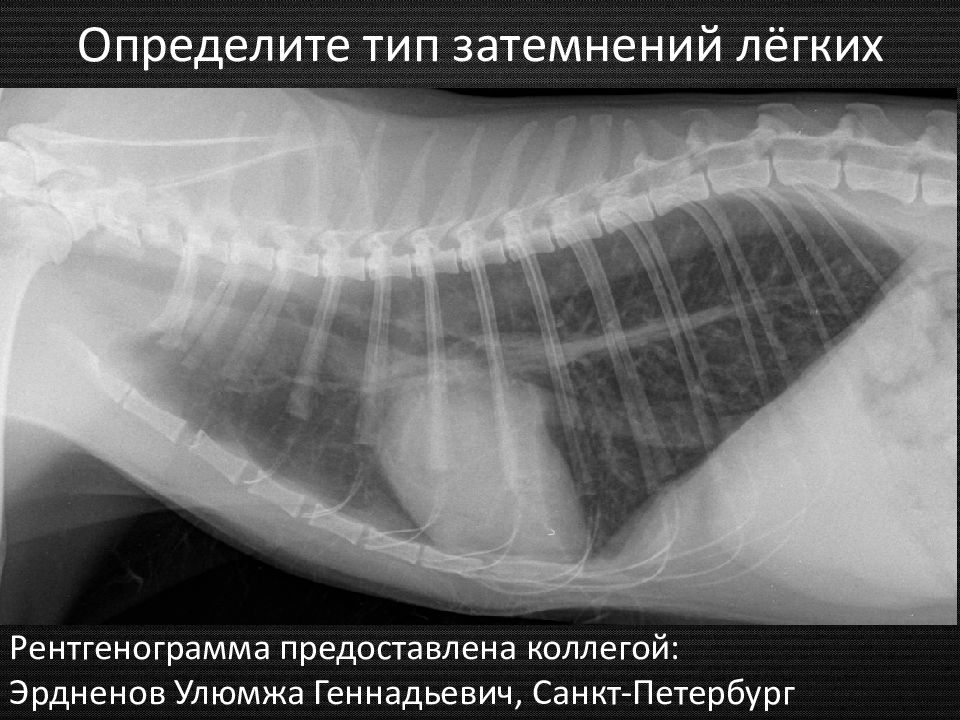

Определите тип затемнений лёгких Рентгенограмма предоставлена коллегой: Эрдненов Улюмжа Геннадьевич, Санкт-Петербург
Определите тип затемнений лёгких

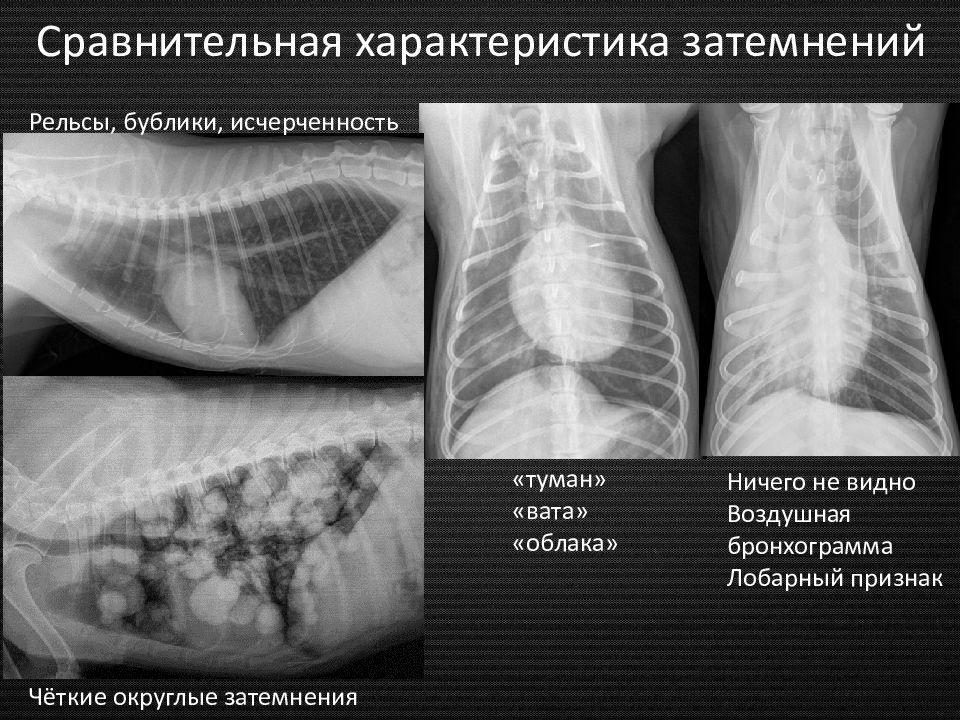

Сравнительная характеристика затемнений Рельсы, бублики, исчерченность Чёткие округлые затемнения «туман» «вата» «облака» Ничего не видно Воздушная бронхограмма Лобарный признак
Симаков Матвей Сергеевич vetrg@mail.ru Представленные данные могут оказаться неверными суждениями или устареть уже на следующий день. Поэтому относитесь критически ко всей информации и следите за развитием ветеринарной науки. Санкт-Петербург, 2018 год.
