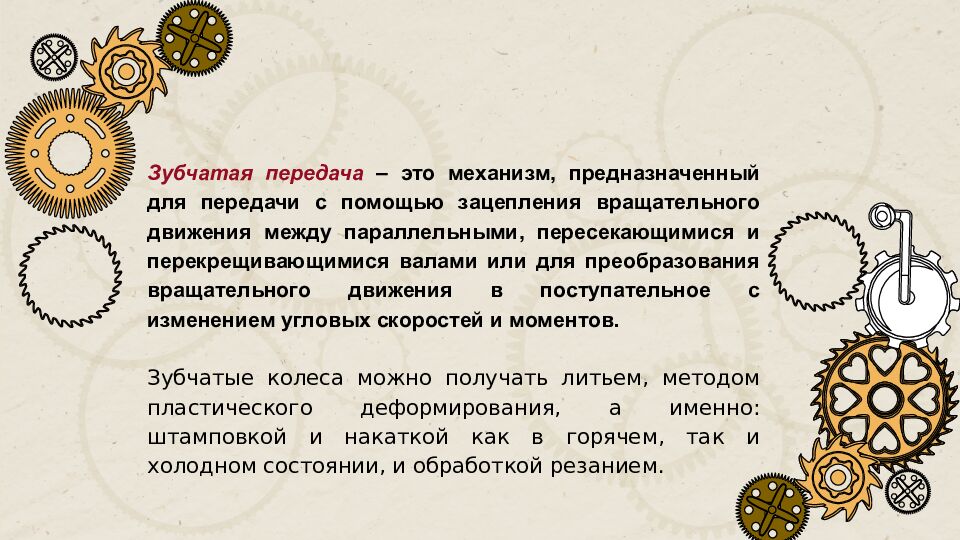

Зубчатая передача – это механизм, предназначенный для передачи с помощью зацепления вращательного движения между параллельными, пересекающимися и перекрещивающимися валами или для преобразования вращательного движения в поступательное с изменением угловых скоростей и моментов. Зубчатые колеса можно получать литьем, методом пластического деформирования, а именно: штамповкой и накаткой как в горячем, так и холодном состоянии, и обработкой резанием.

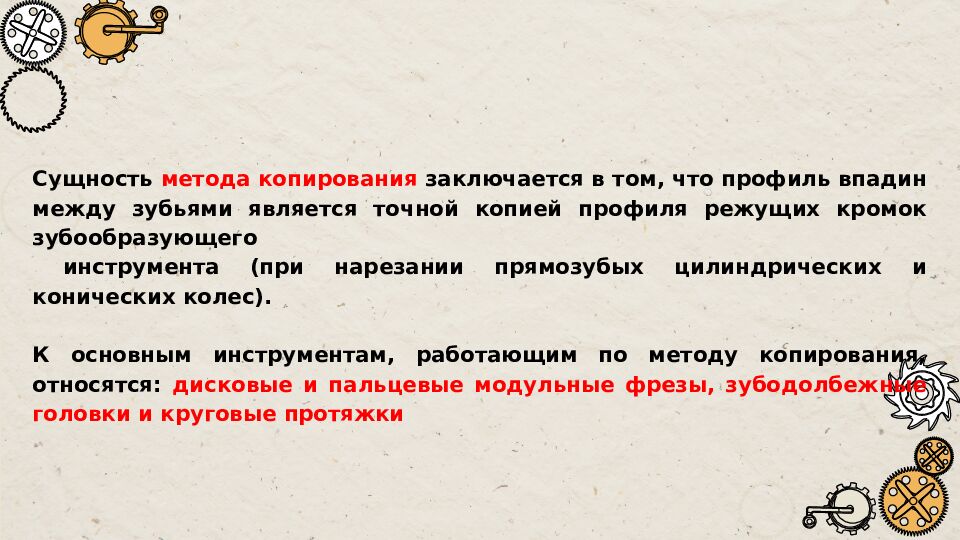

Сущность метода копирования заключается в том, что профиль впадин между зубьями является точной копией профиля режущих кромок зубообразующего инструмента (при нарезании прямозубых цилиндрических и конических колес). К основным инструментам, работающим по методу копирования, относятся: дисковые и пальцевые модульные фрезы, зубодолбежные головки и круговые протяжки

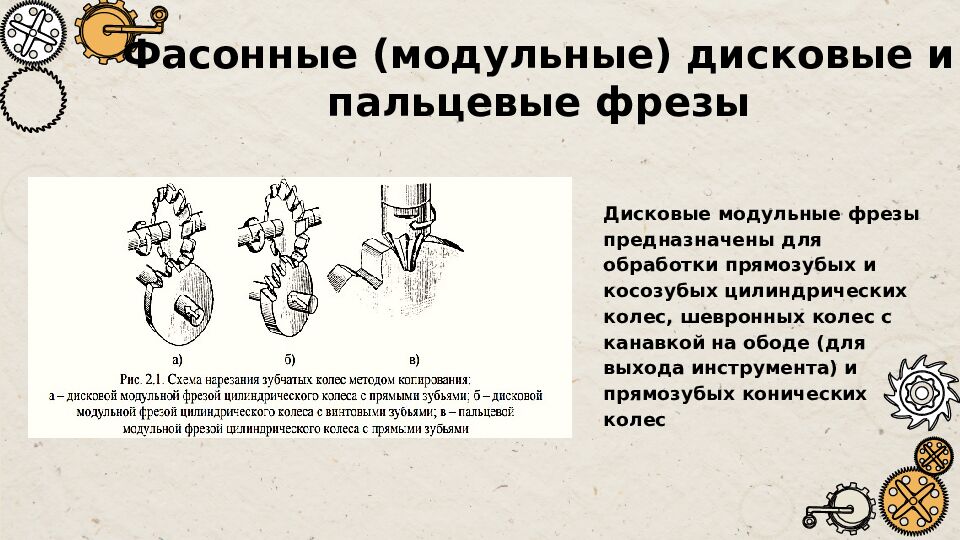

Дисковые модульные фрезы предназначены для обработки прямозубых и косозубых цилиндрических колес, шевронных колес с канавкой на ободе (для выхода инструмента) и прямозубых конических колес

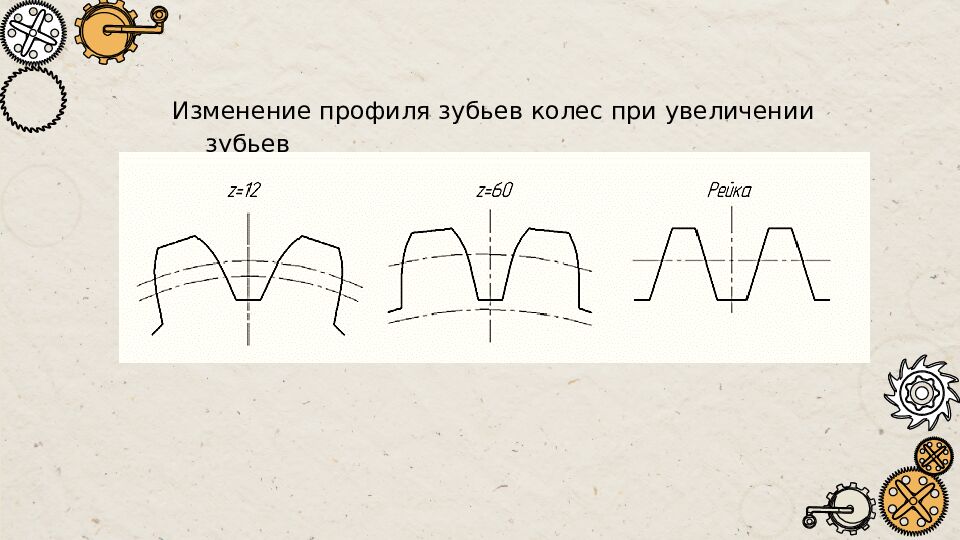

Изменение профиля зубьев колес при увеличении зубьев

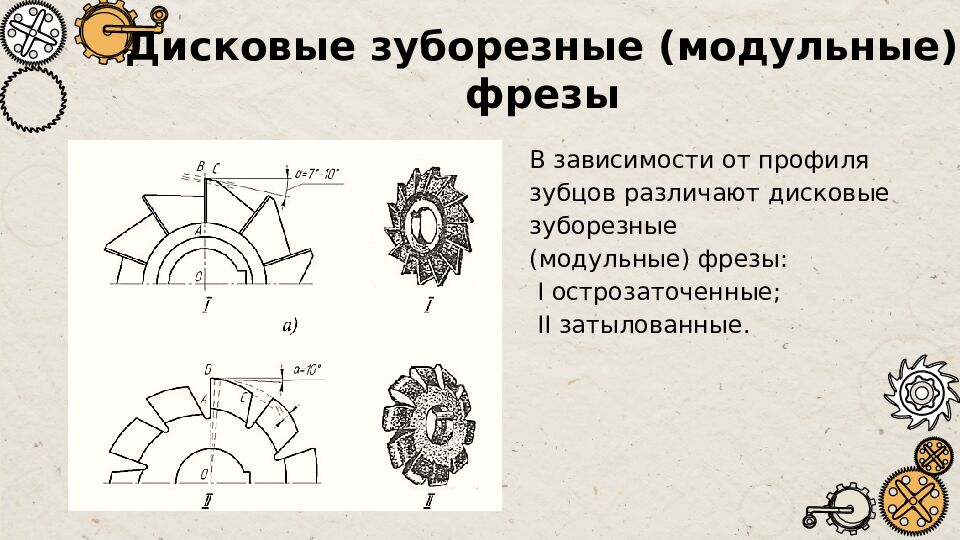

В зависимости от профиля зубцов различают дисковые зуборезные (модульные) фрезы: І острозаточенные; ІІ затылованные.

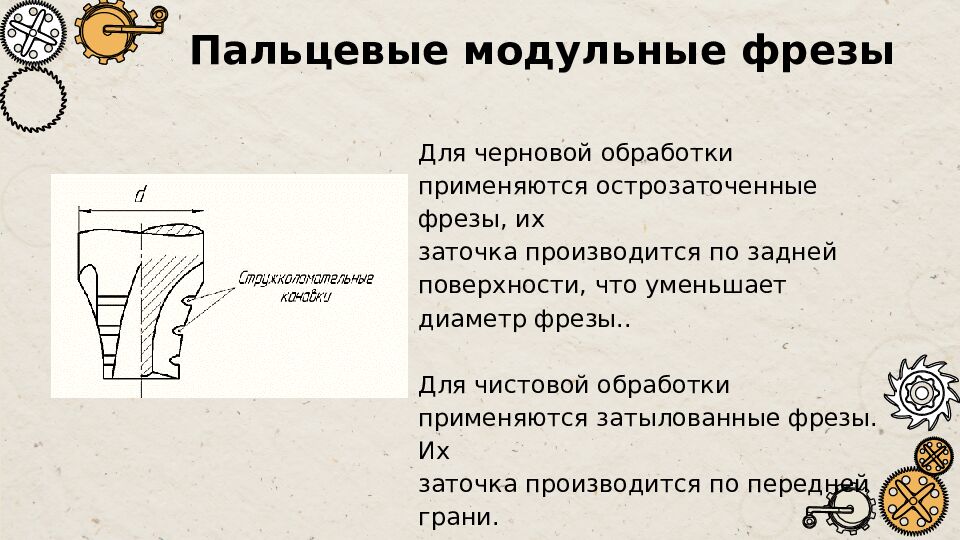

Для черновой обработки применяются острозаточенные фрезы, их заточка производится по задней поверхности, что уменьшает диаметр фрезы.. Для чистовой обработки применяются затылованные фрезы. Их заточка производится по передней грани.

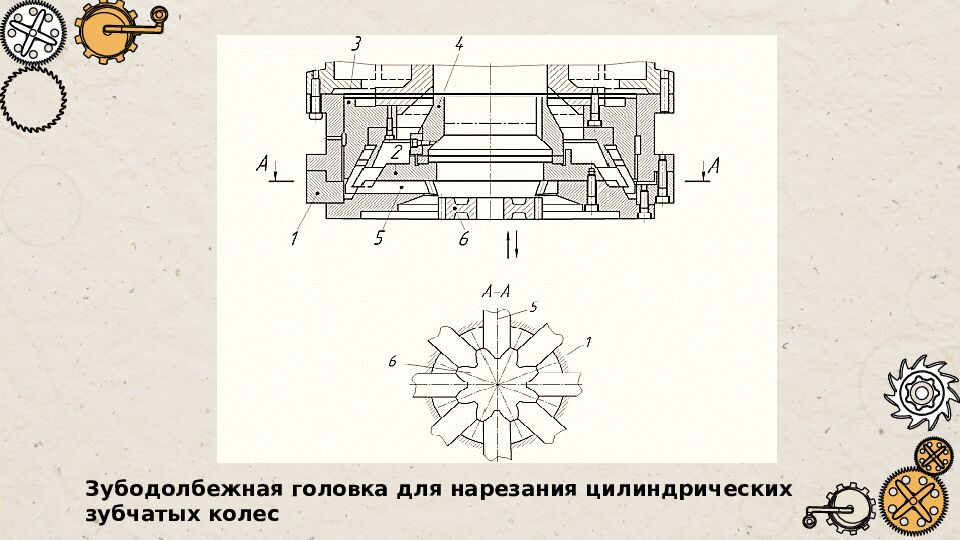

Зубодолбежная головка для нарезания цилиндрических зубчатых колес

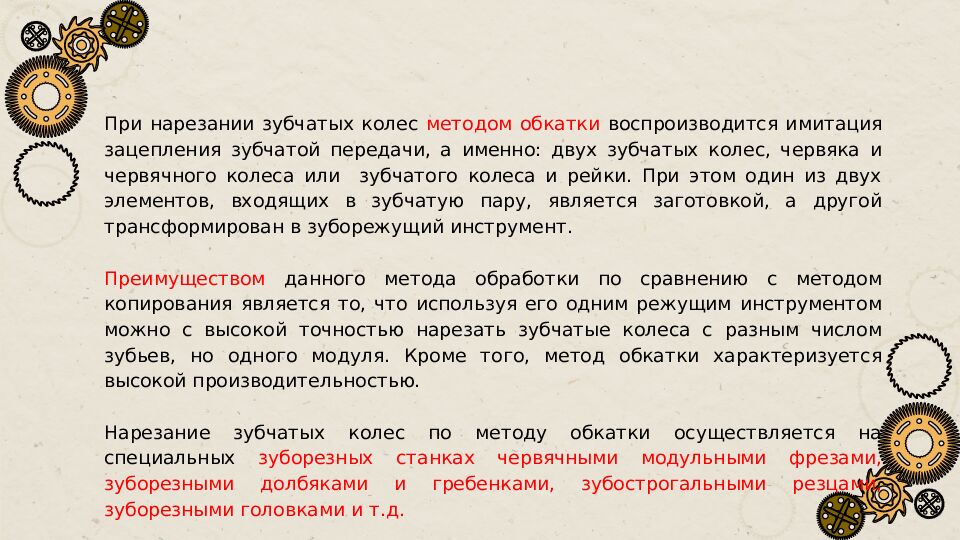

При нарезании зубчатых колес методом обкатки воспроизводится имитация зацепления зубчатой передачи, а именно: двух зубчатых колес, червяка и червячного колеса или зубчатого колеса и рейки. При этом один из двух элементов, входящих в зубчатую пару, является заготовкой, а другой трансформирован в зуборежущий инструмент. Преимуществом данного метода обработки по сравнению с методом копирования является то, что используя его одним режущим инструментом можно с высокой точностью нарезать зубчатые колеса с разным числом зубьев, но одного модуля. Кроме того, метод обкатки характеризуется высокой производительностью. Нарезание зубчатых колес по методу обкатки осуществляется на специальных зуборезных станках червячными модульными фрезами, зуборезными долбяками и гребенками, зубострогальными резцами, зуборезными головками и т.д.

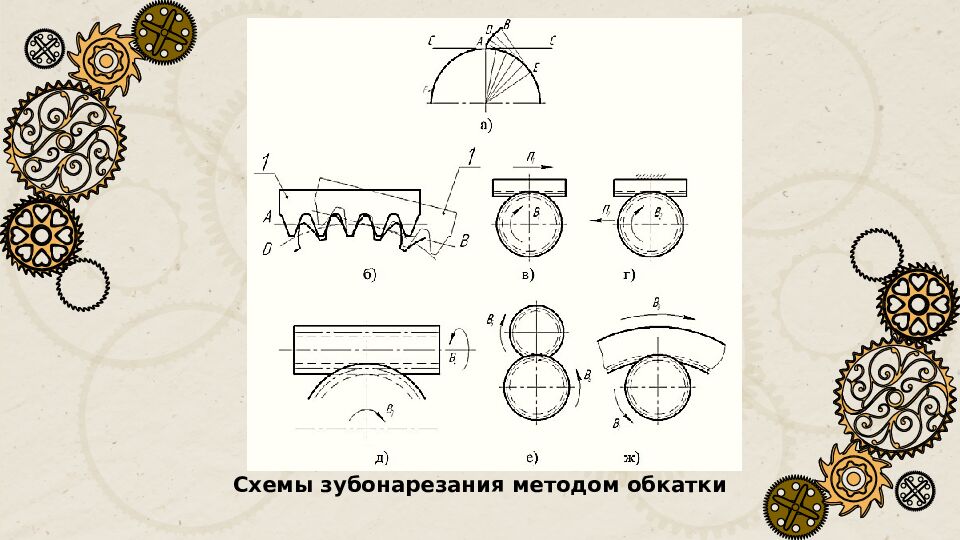

Схемы зубонарезания методом обкатки
