Моделирование и конструирование автоматизированных и роботизированных систем Труд/(технология) 9 класс

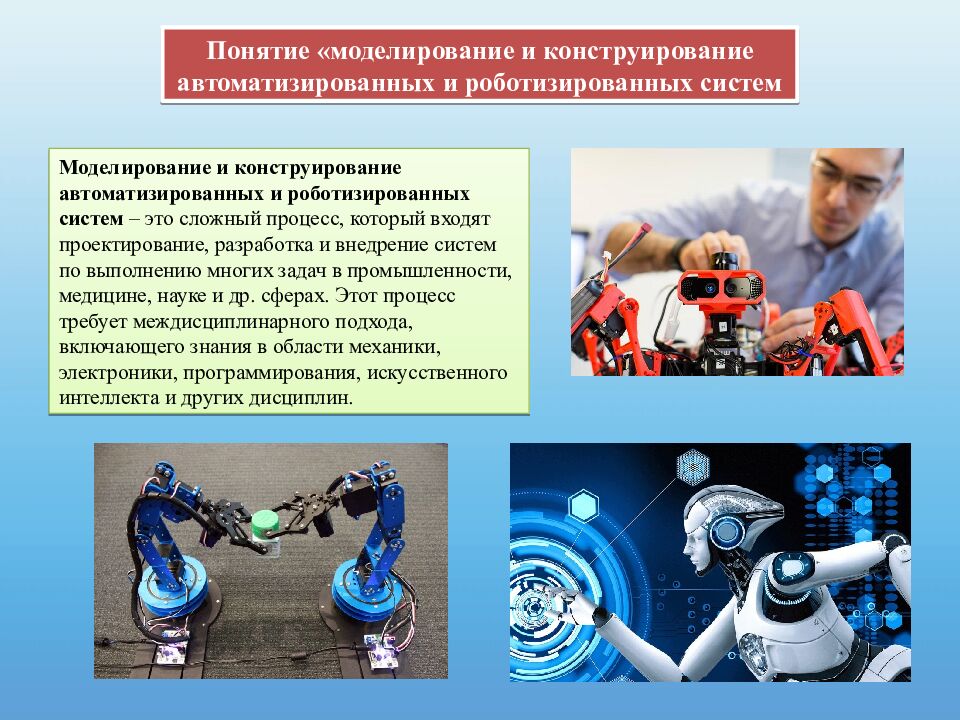

Моделирование и конструирование автоматизированных и роботизированных систем – это сложный процесс, который входят проектирование, разработка и внедрение систем по выполнению многих задач в промышленности, медицине, науке и др. сферах. Этот процесс требует междисциплинарного подхода, включающего знания в области механики, электроники, программирования, искусственного интеллекта и других дисциплин. Понятие «моделирование и конструирование автоматизированных и роботизированных систем
Аспекты моделирования и конструирования автоматизированных и роботизированных систем Трёхмерное проектирование : оно необходимо, чтобы разработать манипулятор и их компоненты (детали узлов, технологическая среда, инструменты). Компьютерное моделирование: с использованием автоматизированных систем, упрощается выполнение сложных вычислений и повышается экономическая эффективность. Разработка проектной и рабочей технической документации – это контроль на соответствие разрабатываемого проекта и техническая документация стандарта ( предпроектный контроль, текущий, «выходной», внешний). Проведение пусконаладочных работ : специалисты в области робототехники проводят их, осуществляют техническое обслуживание, локализуют и устраняют неисправности роботизированных комплексов.

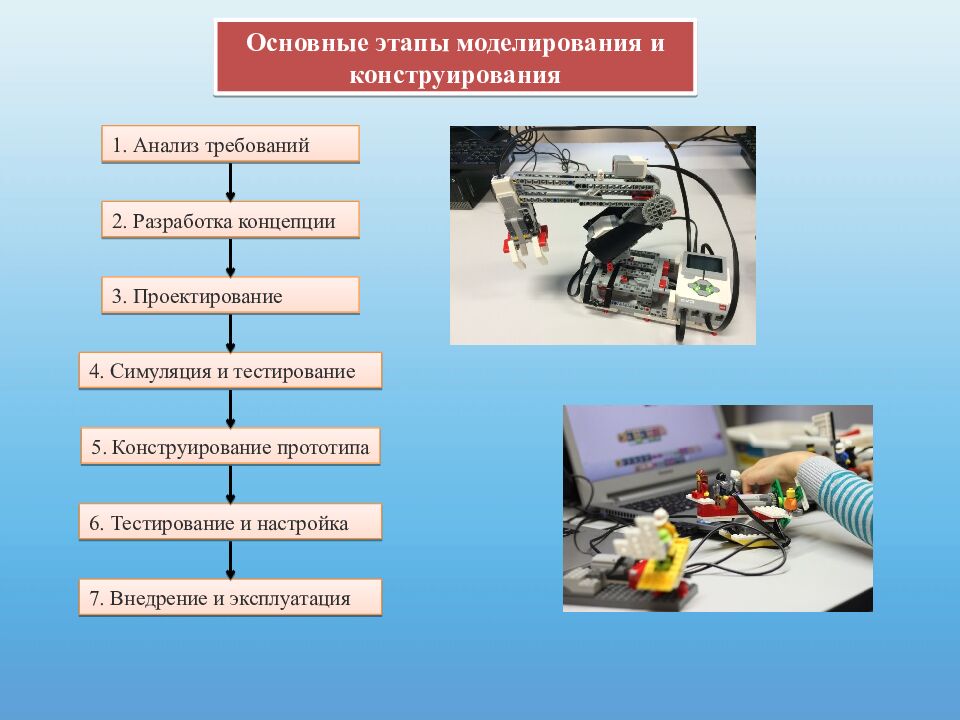

Основные этапы моделирования и конструирования 1. Анализ требований 2. Разработка концепции 3. Проектирование 4. Симуляция и тестирование 5. Конструирование прототипа 6. Тестирование и настройка 7. Внедрение и эксплуатация
Анализ требований На этом этапе определяются цели проекта, требования к системе, включая функциональные характеристики, производительность, надежность, безопасность и другие параметры. Также проводится анализ существующих решений и технологий, которые могут быть использованы для реализации системы. Вовлекают заинтересованные стороны. Взаимодействие с заказчиком, спонсором проекта, экспертом, для понимания их потребности. Сбирают информацию. Сбор данных о разрабатываемой системе, которая будет поддерживаться и использоваться пользователями. Определяют приоритетности требований. Выделяют важность требований, чтобы достичь успеха проекта. Документация требований. Требования чётко и сжато документируют, чтобы их было легко понять и донести до команды разработчиков.

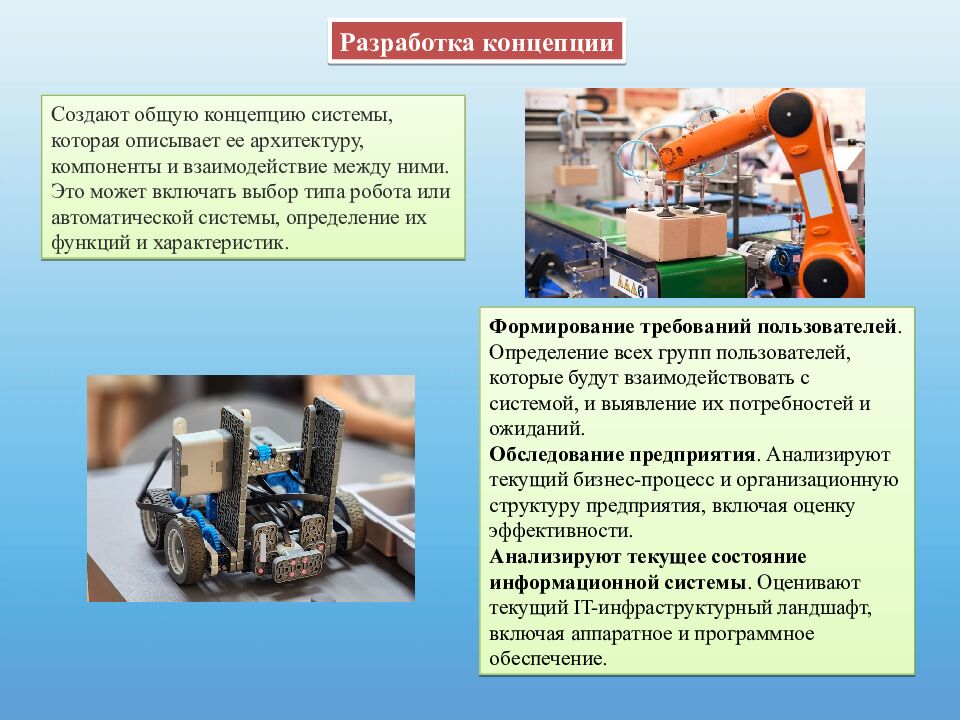

Разработка концепции Создают общую концепцию системы, которая описывает ее архитектуру, компоненты и взаимодействие между ними. Это может включать выбор типа робота или автоматической системы, определение их функций и характеристик. Формирование требований пользователей. Определение всех групп пользователей, которые будут взаимодействовать с системой, и выявление их потребностей и ожиданий. Обследование предприятия. Анализируют текущий бизнес-процесс и организационную структуру предприятия, включая оценку эффективности. Анализируют текущее состояние информационной системы. Оценивают текущий IT-инфраструктурный ландшафт, включая аппаратное и программное обеспечение.

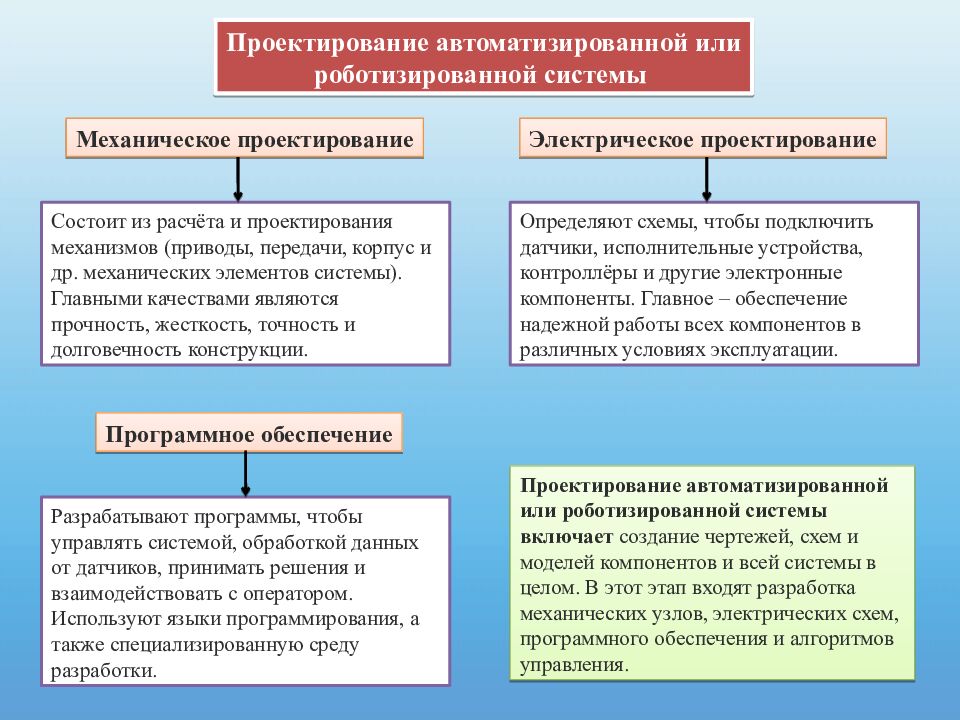

Проектирование автоматизированной или роботизированной системы Состоит из расчёта и проектирования механизмов ( приводы, передачи, корпус и др. механических элементов системы). Главными качествами являются прочность, жесткость, точность и долговечность конструкции. Определяют схемы, чтобы подключить датчики, исполнительные устройства, контроллёры и другие электронные компоненты. Главное – обеспечение надежной работы всех компонентов в различных условиях эксплуатации. Разрабатывают программы, чтобы управлять системой, обработкой данных от датчиков, принимать решения и взаимодействовать с оператором. Используют языки программирования, а также специализированную среду разработки. Проектирование автоматизированной или роботизированной системы включает создание чертежей, схем и моделей компонентов и всей системы в целом. В этот этап входят разработка механических узлов, электрических схем, программного обеспечения и алгоритмов управления. Программное обеспечение Механическое проектирование Электрическое проектирование
Перед созданием физического прототипа систему моделируют и тестируют в виртуальной среде. Симуляции позволяют проверить работоспособность системы, выявить возможные ошибки и оптимизировать конструкцию до начала производства. Проводится компьютерное моделирование системы, чтобы проверить её работоспособность и оптимизировать параметры. В связи с этим, м оделируется физический процесс, взаимосвязь элементов, действия системы в разных условиях эксплуатации. Физическое моделирование и спользуют, чтобы проанализировать механические свойства конструкции ( деформация, вибрация и нагрузка). Э лектромагнитное моделирование При нём а нализируют распределение электромагнитного поля, какое влияние оказывают внешние помехи и какая совместимость электронных компонентов. При динамическом моделировании и сследуют движение системы, траектория перемещения, скорость и ускорение. Симуляция и тестирование модели

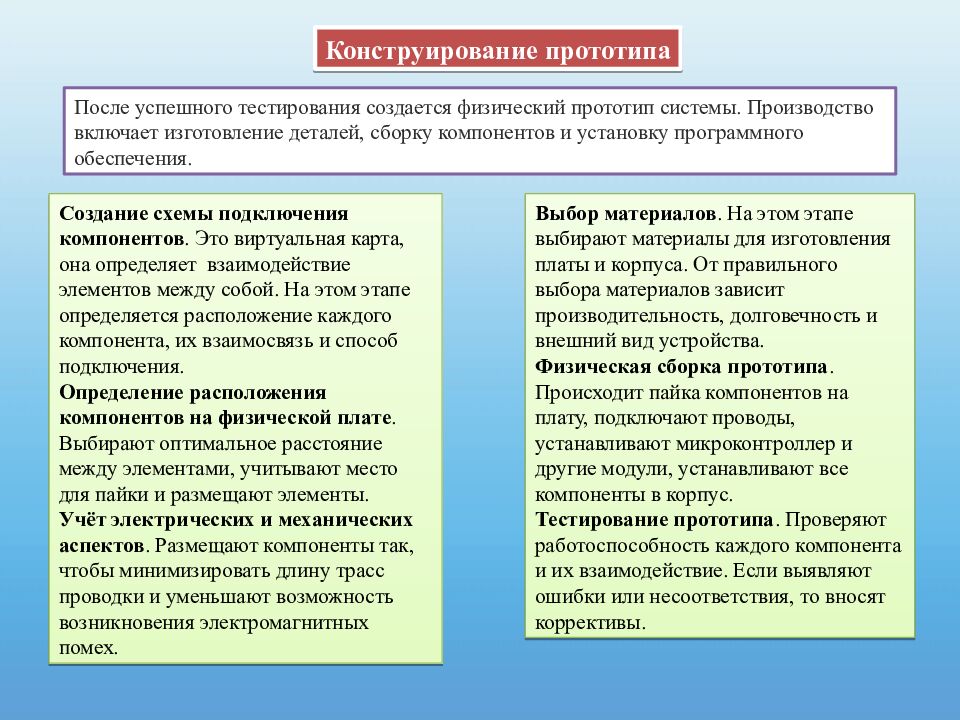

После успешного тестирования создается физический прототип системы. Производство включает изготовление деталей, сборку компонентов и установку программного обеспечения. Конструирование прототипа Создание схемы подключения компонентов. Это виртуальная карта, она определяет взаимодействие элементов между собой. На этом этапе определяется расположение каждого компонента, их взаимосвязь и способ подключения. Определение расположения компонентов на физической плате. Выбирают оптимальное расстояние между элементами, учитывают место для пайки и размещают элементы. Учёт электрических и механических аспектов. Размещают компоненты так, чтобы минимизировать длину трасс проводки и уменьшают возможность возникновения электромагнитных помех. Выбор материалов. На этом этапе выбирают материалы для изготовления платы и корпуса. От правильного выбора материалов зависит производительность, долговечность и внешний вид устройства. Физическая сборка прототипа. Происходит пайка компонентов на плату, подключают проводы, устанавливают микроконтроллер и другие модули, устанавливают все компоненты в корпус. Тестирование прототипа. Проверяют работоспособность каждого компонента и их взаимодействие. Если выявляют ошибки или несоответствия, то вносят коррективы.
Проводятся испытания прототипа в реальных условиях эксплуатации. Проверяются все функции системы, выявляются ошибки и недочеты. Вносятся необходимые коррективы в конструкцию и программную часть. Тестирование и настройка Определить цель тестирования. Указывают конкретную цель, которую надо достичь при помощи тестирования прототипа. Создать тестовый план. В нём содержится информация о том, какие тесты надо применить. Также в плане указана последовательность выполнения тестов и затраченное время. Разработать тестовый сценарий. В нём описываются шаги, требующие выполнения для прототипа, проверяется его функциональность, эргономика, производительность и т.д.. Выполнить тестовые сценарии. Пользователи тестируют прототип, выполняя необходимые действия по сценарию. Анализ результатов. Полученные результаты сравнивают с проектируемыми результатами, которые указаны в тестовом плане. Выявляют и регистрируют ошибки, проблемы, несоответствия, анализируют причины появления каждой проблемы. Составить отчёт о тестировании. По завершению тестирования готовят отчёт, который содержит детальную информацию о выполненном тесте, какие обнаружены проблемы, ошибки; рекомендации по их исправлению.

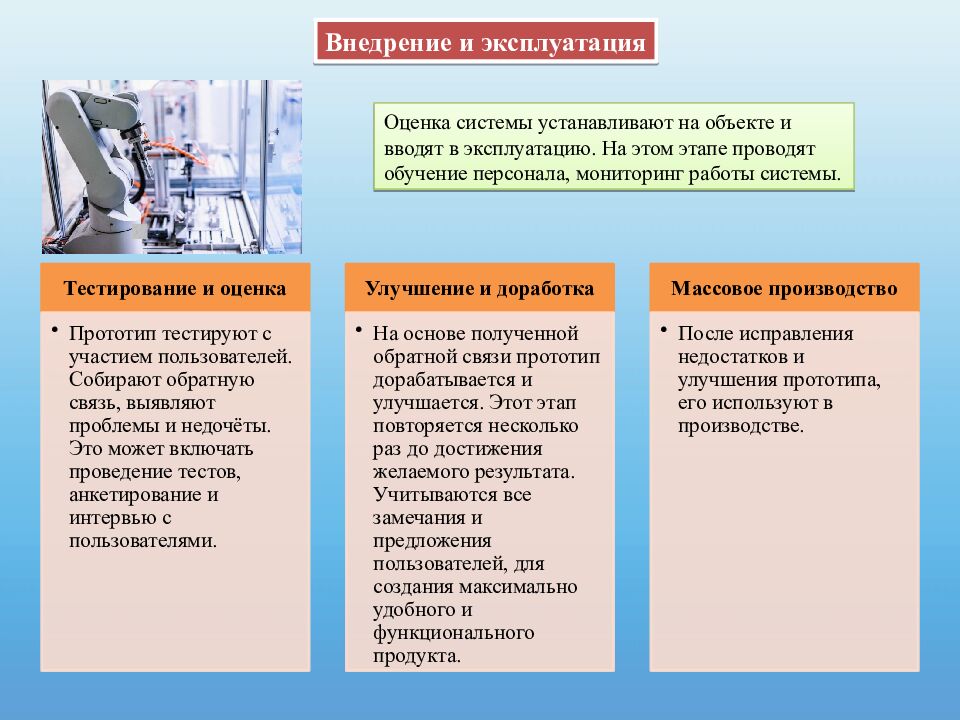

Внедрение и эксплуатация Оценка системы устанавливают на объекте и вводят в эксплуатацию. На этом этапе проводят обучение персонала, мониторинг работы системы.
Заключение Моделирование и конструирование автоматизированных и роботизированных систем – это комплексный процесс, включающий проектирование, разработку и внедрение различных систем автоматизации и роботов для выполнения конкретных задач. Этот процесс требует знаний в области механики, электроники, программирования, а также понимания принципов работы автоматических устройств и их взаимодействия с окружающей средой.
