Моделирование – один из ключевых видов деятельности человека. Проф. Н.А.Макарова
устройство, взаимное расположение частей; состав строения, механизма. Конструкция моста Конструкция дома Конструкция стола Конструкция скамейки
Начинают со зрительного представления изделия, с разработки конструкции будущего изделия в виде: эскиза; технического рисунка; чертежа
Технический рисунок – это объемное изображение предмета, выполненное от руки с указанием размеров и материала (рис. 14). Эскиз представляет собой плоское изображение детали от руки с указание её размеров (рис.15). На эскизе S 40 означает, что толщина детали равна 40 мм. Чертежом называют изображение изделия, начерченное с помощью чертёжных инструментов с указанием его размеров, наименования, масштаба и материала (рис. 16).
Технологическая карта – документ, в котором записан весь процесс обработки изделия, указаны операции и их составные части, применяемые материалы, оборудование, инструменты.

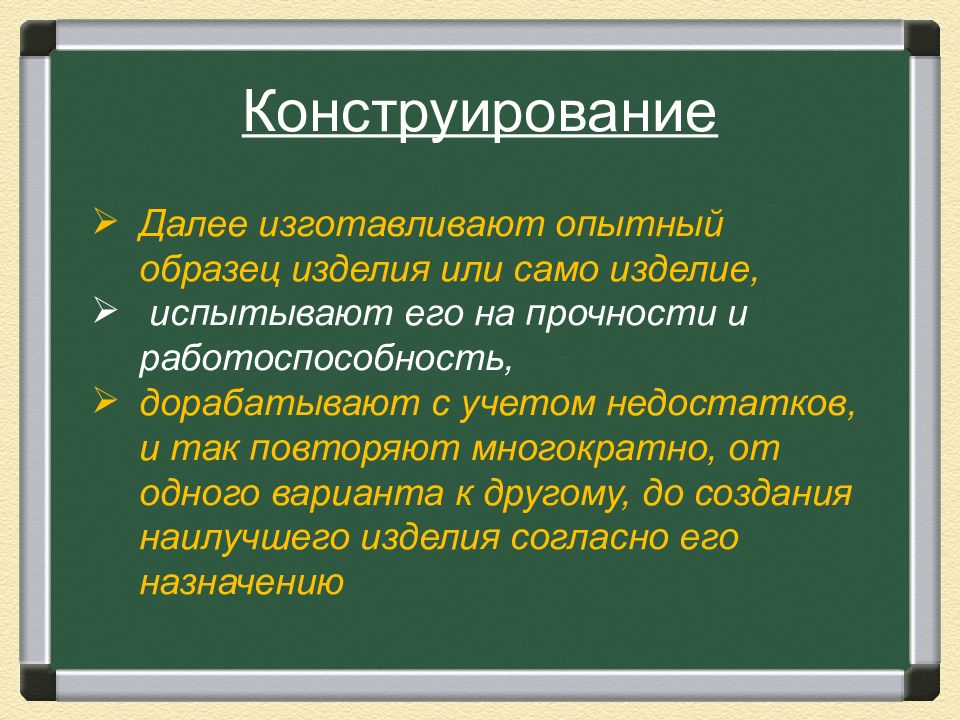

Далее изготавливают опытный образец изделия или само изделие, испытывают его на прочности и работоспособность, дорабатывают с учетом недостатков, и так повторяют многократно, от одного варианта к другому, до создания наилучшего изделия согласно его назначению

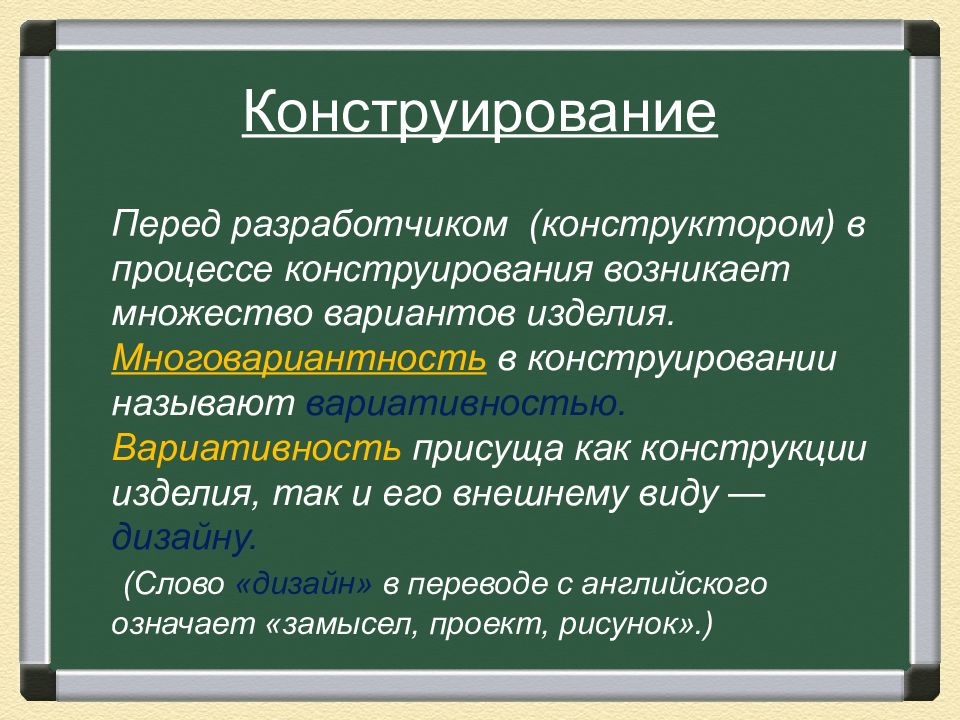

Перед разработчиком (конструктором) в процессе конструирования возникает множество вариантов изделия. Многовариантность в конструировании называют вариативностью. Вариативность присуща как конструкции изделия, так и его внешнему виду — дизайну. (Слово «дизайн» в переводе с английского означает «замысел, проект, рисунок».)
Наконец, изделие должно быть: технологичным (простым) в изготовлении, прочным, надежным и экономичным. Технологичным считают изделие, изготовленное с наименьшими затратами времени, труда, средств и материалов.
Прочное изделие воспринимает заданную нагрузку без разрушения. Надежное изделие служит безотказно в течение длительного срока. Экономичным считают из конструкторских решений изделие, которое при использовании не требует дополнительных расходов. Технологичность, прочность, надежность и другие свойства являются и основными принципами конструирования, изготовления и эксплуатации изделий.
Все выше перечисленные необходимые свойства изделия составляют его качество. Качественное изделие прочно и надежно в работе, удобно в эксплуатации.
Одним из приемов конструирования является моделирование изделий.

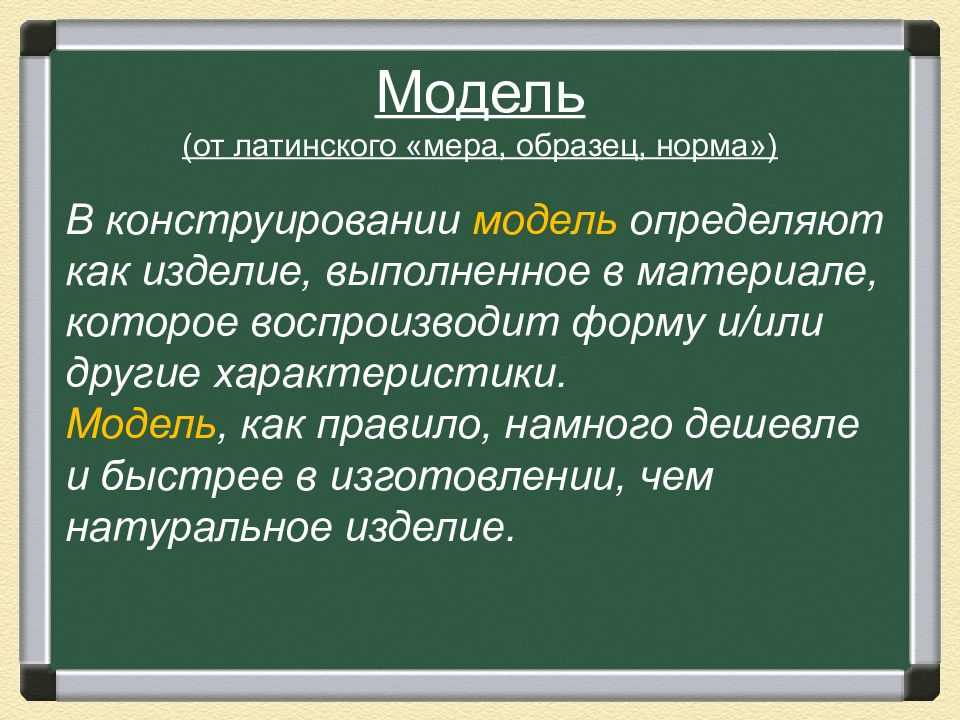

В конструировании модель определяют как изделие, выполненное в материале, которое воспроизводит форму и/или другие характеристики. Модель, как правило, намного дешевле и быстрее в изготовлении, чем натуральное изделие.
В моделизме модель определяют как выполненный в определенном (обычно уменьшенном) масштабе движущийся объект (машину, космический корабль), сооружение или комплекс вооружений. Модели неподвижных сооружений называют макетами.
исследование объектов, процессов, явлений на моделях – устройствах, подобных настоящему предмету, прототипу. Модель воспроизводит устройство и действие изделия. Обычно модель бывает меньших размеров, иногда в натуральную величину или даже превосходит оригинал размерами.
Одно из направлений моделирования: построение моделей-копий; оригинальных конструкций.
Модели имеют чрезвычайно важную роль в проектировании и создании различных технических устройств, машин и механизмов, зданий, электрических цепей и т.д.
Всё художественное творчество фактически является процессом создания моделей.
Конструктивные: прочность, надежность, удобство использования Технологические: сложность, сочетание материалов, оригинальность Экологические: возможность использования отходов, экологически чистых материалов Эстетические: Оригинальность оформления, цветовое решение.
1. Наглядное объемное изображение детали, выполненное от руки с указанием размеров и масштаба: 1) эскиз 2) технический рисунок 3) чертеж 4) главный вид

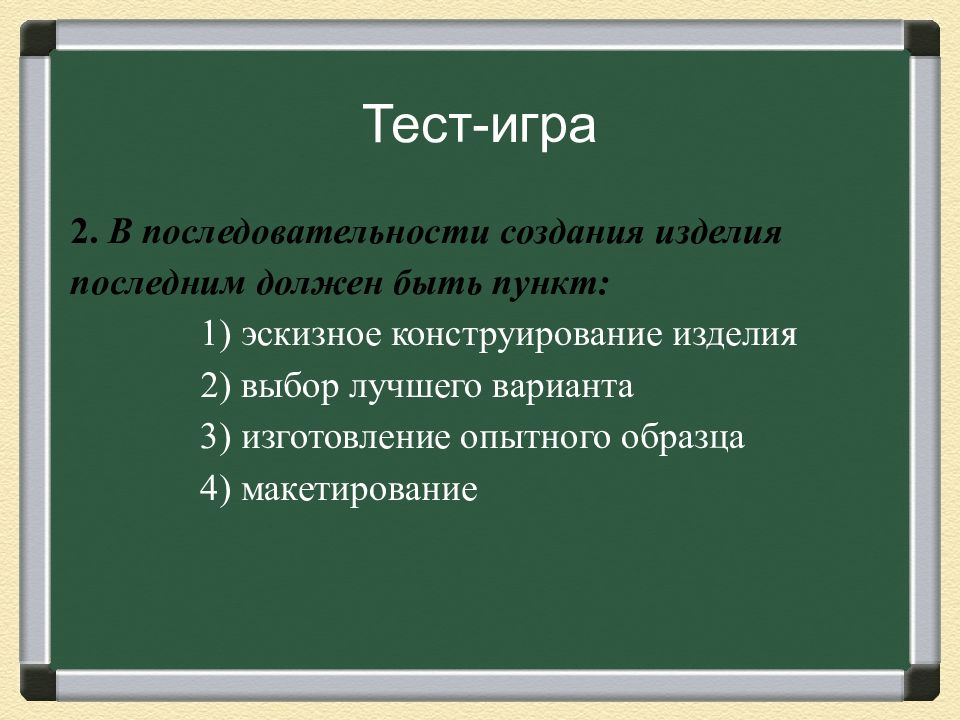

2. В последовательности создания изделия последним должен быть пункт: 1) эскизное конструирование изделия 2) выбор лучшего варианта 3) изготовление опытного образца 4) макетирование
3. На сборочном чертеже изображают: 1) спецификацию 2) цилиндр 3) призму 4) изделие, состоящее из нескольких деталей
4. Название деталей, входящих в изделие, дает: 1) основная надпись 2) спецификация 3) сборочный чертеж 4) масштаб

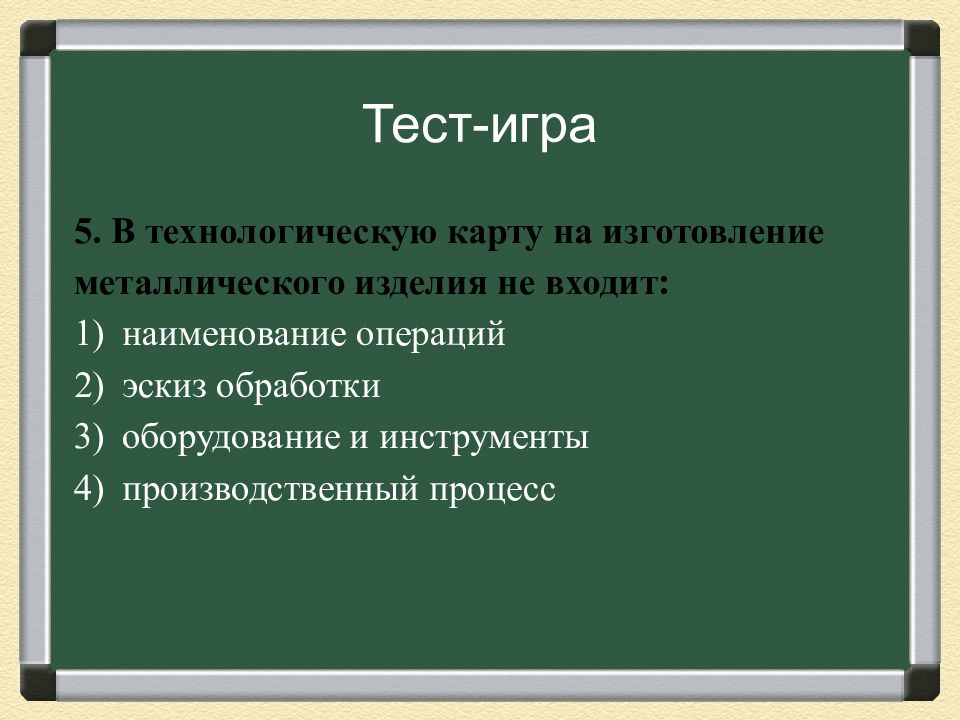

5. В технологическую карту на изготовление металлического изделия не входит: 1) наименование операций 2) эскиз обработки 3) оборудование и инструменты 4) производственный процесс

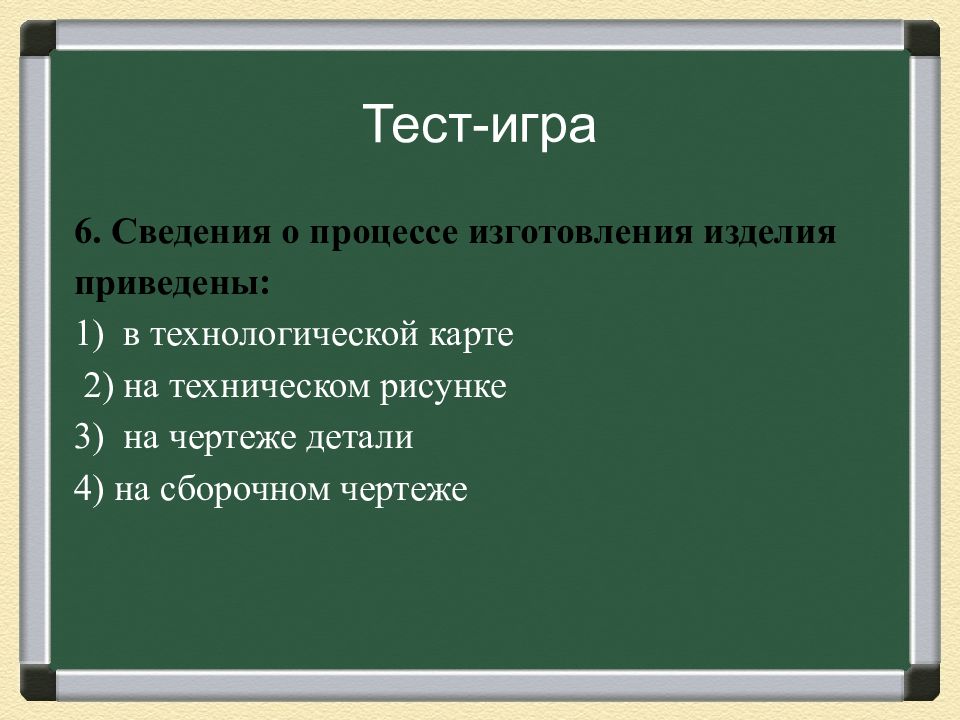

6. Сведения о процессе изготовления изделия приведены: 1) в технологической карте 2) на техническом рисунке 3) на чертеже детали 4) на сборочном чертеже
7. Чему равна длина изделия, эскиз которого приведен? 1) 60 мм 2) 260 мм 3) 200 мм

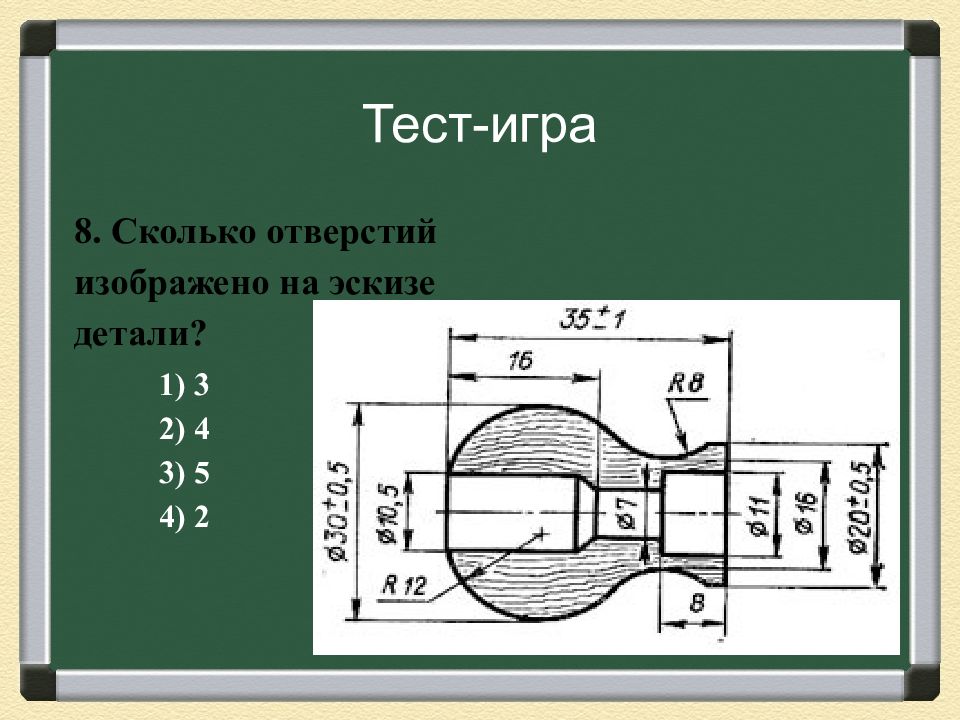

8. Сколько отверстий изображено на эскизе детали? 1) 3 2) 4 3) 5 4) 2
9. Какой из брусков больше? 1) больше а 2) больше б 3) они одинаковы

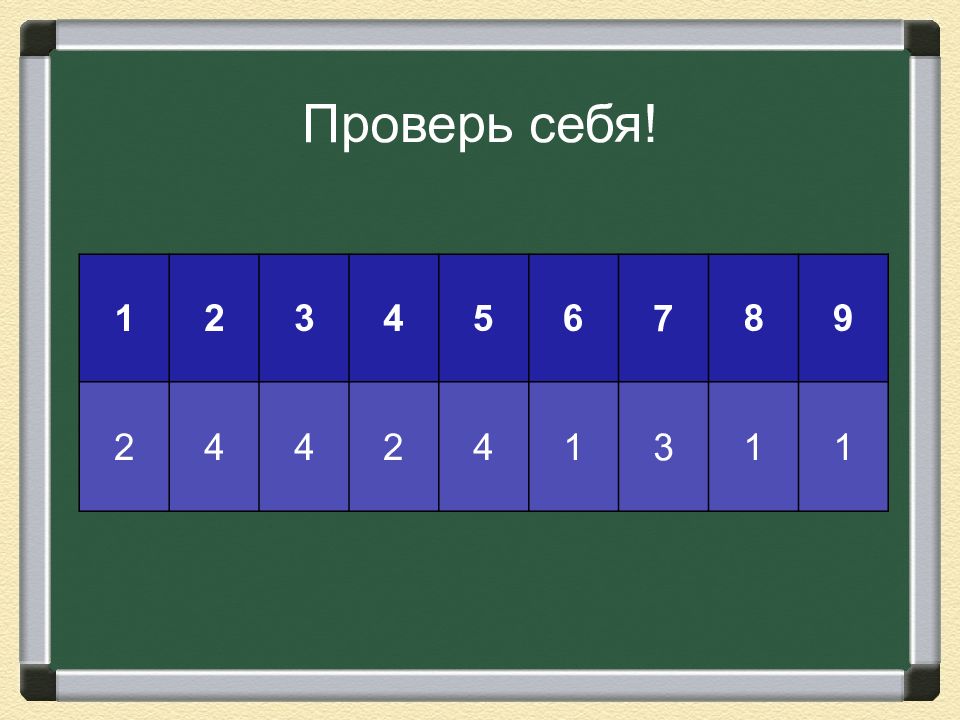

1 2 3 4 5 6 7 8 9 2 4 4 2 4 1 3 1 1
