БДЗ; БДК; ВБДЗ Преподаватель Щекалева М. А. 2015 – 201 6 уч.г.
Иванова Н.С. Начертательная геометрия. Инженерная графика. Изд-во Политехн. ун-та 2009г. Короев Ю.И. Начертательная геометрия, учебник для ВУЗов.- М. Стройиздат, 1987г.

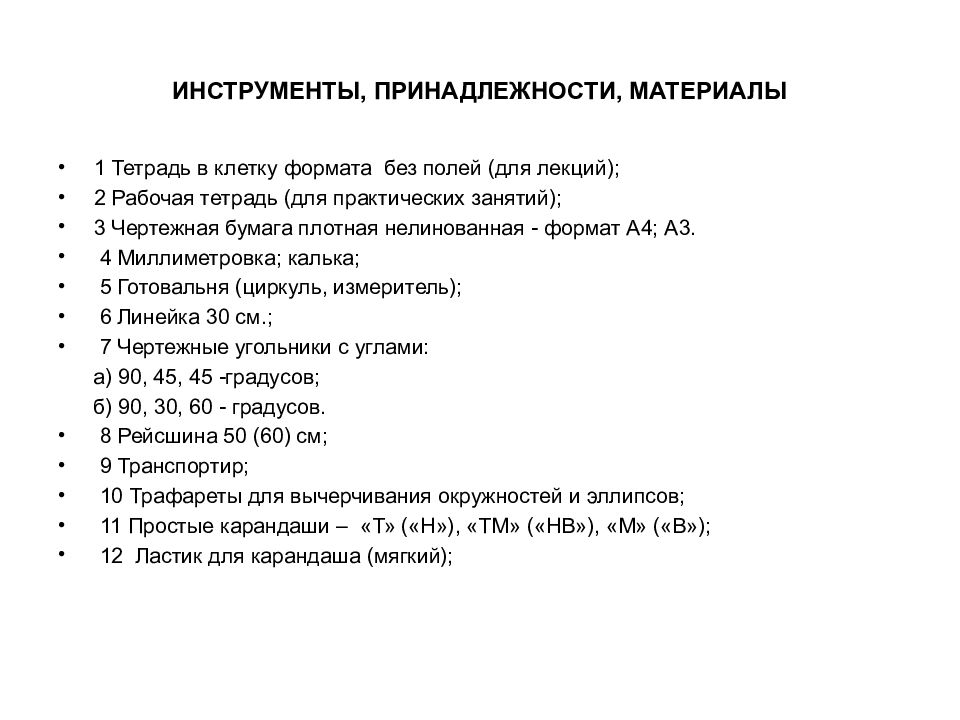

1 Тетрадь в клетку формата без полей (для лекций); 2 Рабочая тетрадь (для практических занятий); 3 Чертежная бумага плотная нелинованная - формат А4; А3. 4 Миллиметровка; калька; 5 Готовальня (циркуль, измеритель); 6 Линейка 30 см.; 7 Чертежные угольники с углами: а) 90, 45, 45 -градусов; б) 90, 30, 60 - градусов. 8 Рейсшина 50 (60) см; 9 Транспортир; 10 Трафареты для вычерчивания окружностей и эллипсов; 11 Простые карандаши – «Т» («Н»), «ТМ» («НВ»), «М» («В»); 12 Ластик для карандаша (мягкий);

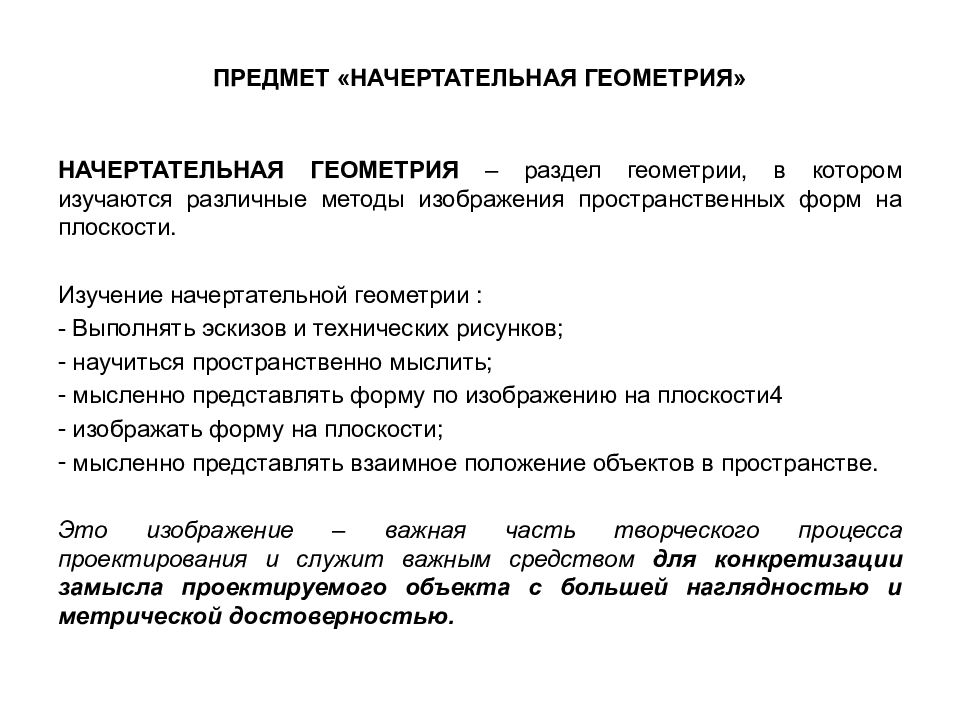

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ – раздел геометрии, в котором изучаются различные методы изображения пространственных форм на плоскости. Изучение начертательной геометрии : - Выполнять эскизов и технических рисунков; научиться пространственно мыслить; мысленно представлять форму по изображению на плоскости4 изображать форму на плоскости; мысленно представлять взаимное положение объектов в пространстве. Это изображение – важная часть творческого процесса проектирования и служит важным средством для конкретизации замысла проектируемого объекта с большей наглядностью и метрической достоверностью.

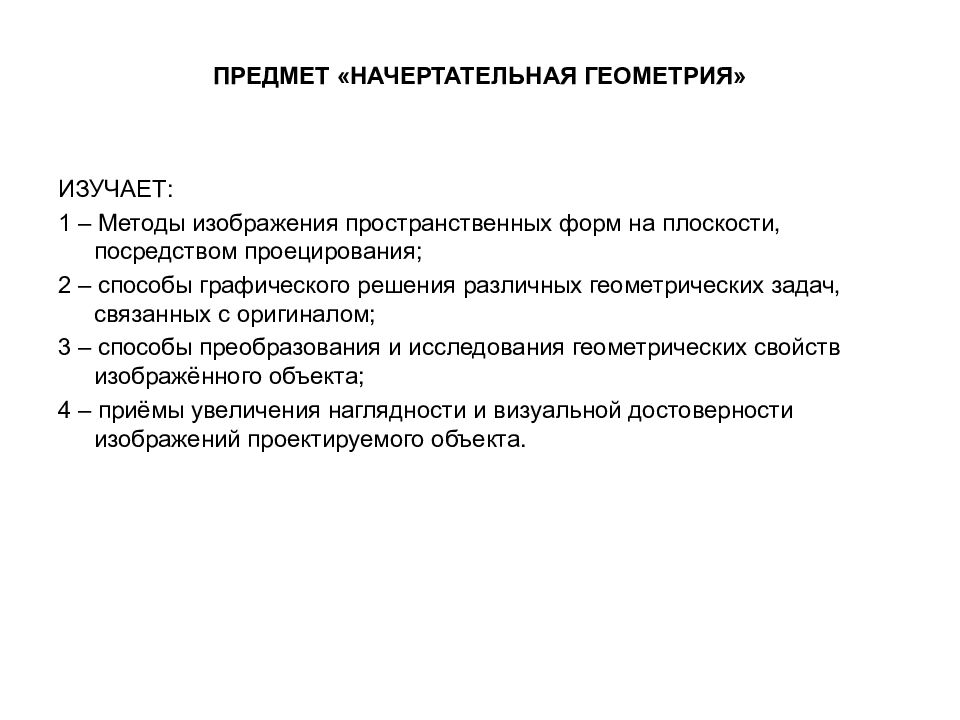

ИЗУЧАЕТ: 1 – Методы изображения пространственных форм на плоскости, посредством проецирования; 2 – способы графического решения различных геометрических задач, связанных с оригиналом; 3 – способы преобразования и исследования геометрических свойств изображённого объекта; 4 – приёмы увеличения наглядности и визуальной достоверности изображений проектируемого объекта.

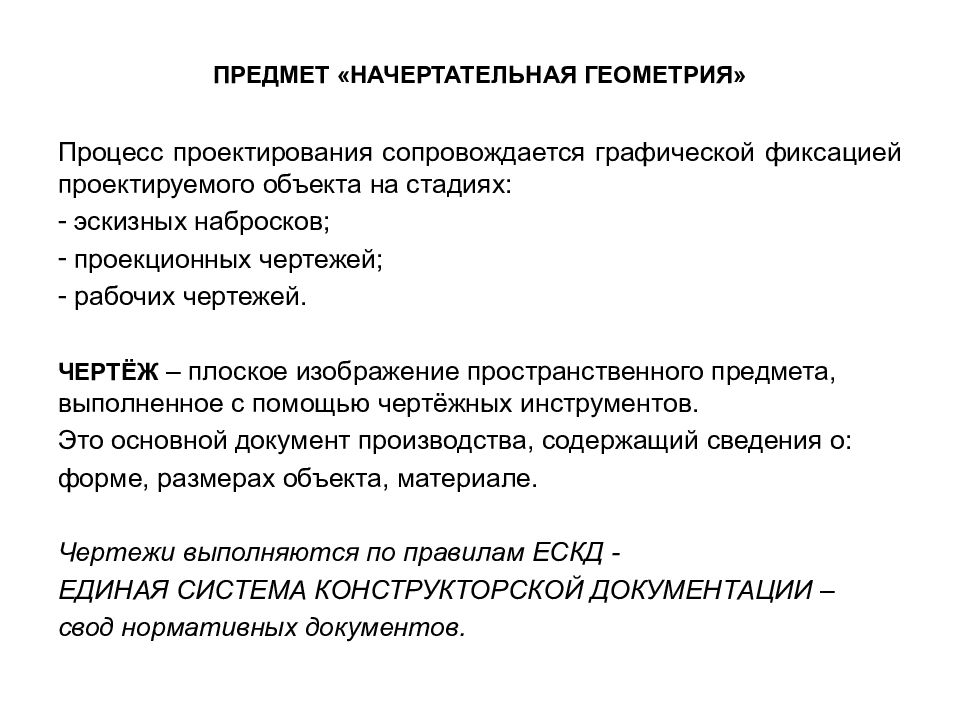

Процесс проектирования сопровождается графической фиксацией проектируемого объекта на стадиях: эскизных набросков; проекционных чертежей; рабочих чертежей. ЧЕРТЁЖ – плоское изображение пространственного предмета, выполненное с помощью чертёжных инструментов. Это основной документ производства, содержащий сведения о: форме, размерах объекта, материале. Чертежи выполняются по правилам ЕСКД - ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ – свод нормативных документов.

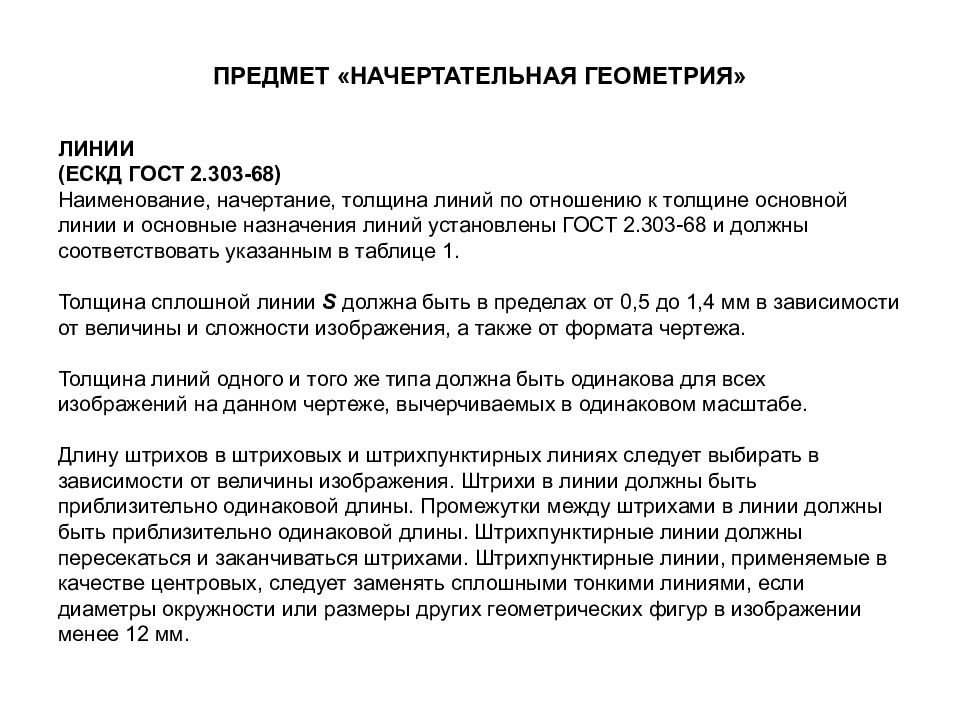

ЛИНИИ (ЕСКД ГОСТ 2.303-68) Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий установлены ГОСТ 2.303-68 и должны соответствовать указанным в таблице 1. Толщина сплошной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи в линии должны быть приблизительно одинаковой длины. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметры окружности или размеры других геометрических фигур в изображении менее 12 мм.

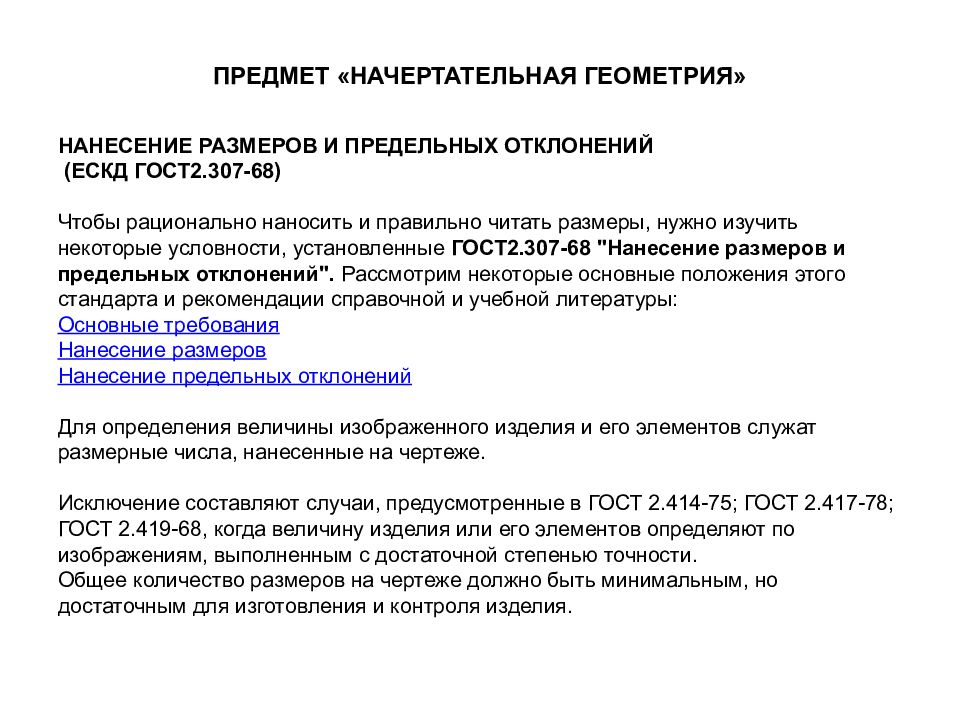

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ (ЕСКД ГОСТ2.307-68) Чтобы рационально наносить и правильно читать размеры, нужно изучить некоторые условности, установленные ГОСТ2.307-68 "Нанесение размеров и предельных отклонений". Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы: Основные требования Нанесение размеров Нанесение предельных отклонений Для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже. Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ 2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по изображениям, выполненным с достаточной степенью точности. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

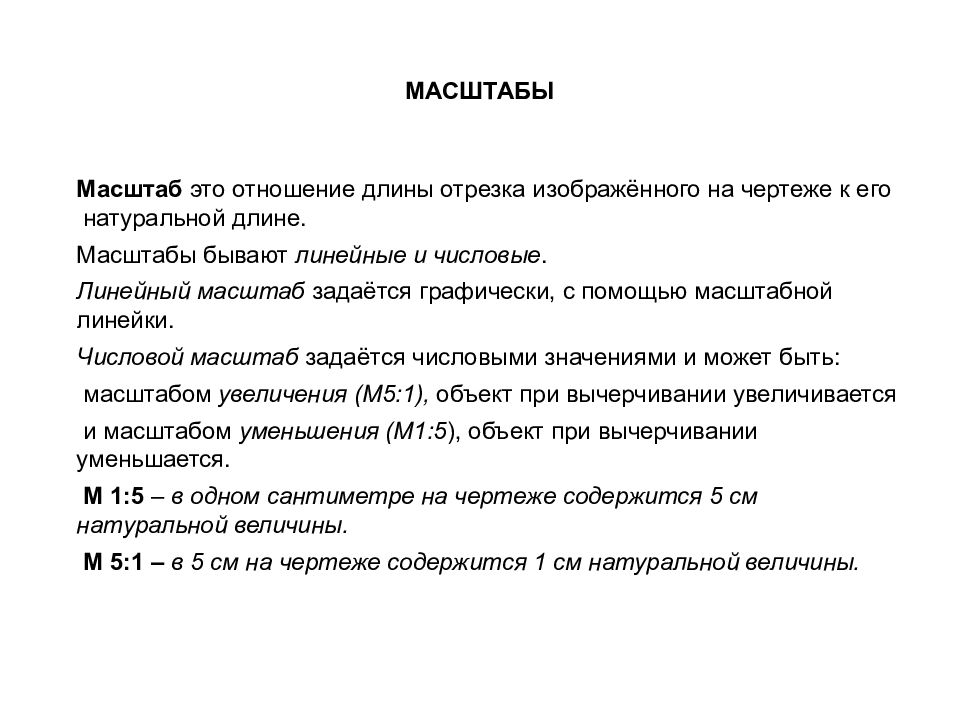

Масштаб это отношение длины отрезка изображённого на чертеже к его натуральной длине. Масштабы бывают линейные и числовые. Линейный масштаб задаётся графически, с помощью масштабной линейки. Числовой масштаб задаётся числовыми значениями и может быть: масштабом увеличения (М5:1), объект при вычерчивании увеличивается и масштабом уменьшения (М1:5 ), объект при вычерчивании уменьшается. М 1:5 – в одном сантиметре на чертеже содержится 5 см натуральной величины. М 5:1 – в 5 см на чертеже содержится 1 см натуральной величины.

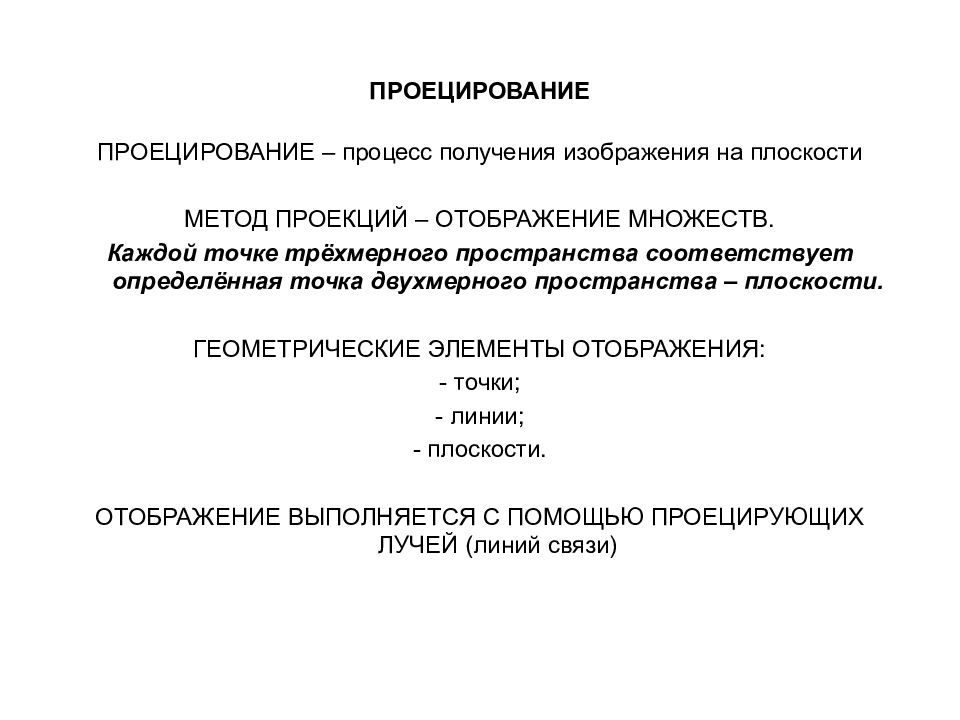

ПРОЕЦИРОВАНИЕ – процесс получения изображения на плоскости МЕТОД ПРОЕКЦИЙ – ОТОБРАЖЕНИЕ МНОЖЕСТВ. Каждой точке трёхмерного пространства соответствует определённая точка двухмерного пространства – плоскости. ГЕОМЕТРИЧЕСКИЕ ЭЛЕМЕНТЫ ОТОБРАЖЕНИЯ: - точки; - линии; - плоскости. ОТОБРАЖЕНИЕ ВЫПОЛНЯЕТСЯ С ПОМОЩЬЮ ПРОЕЦИРУЮЩИХ ЛУЧЕЙ (линий связи)

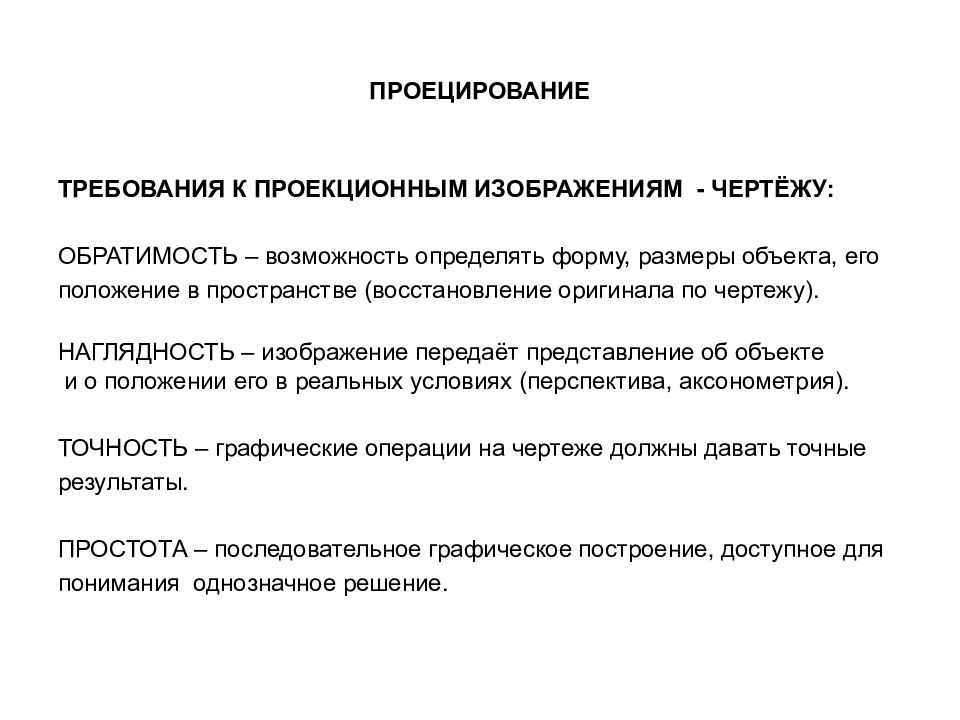

ТРЕБОВАНИЯ К ПРОЕКЦИОННЫМ ИЗОБРАЖЕНИЯМ - ЧЕРТЁЖУ: ОБРАТИМОСТЬ – возможность определять форму, размеры объекта, его положение в пространстве (восстановление оригинала по чертежу). НАГЛЯДНОСТЬ – изображение передаёт представление об объекте и о положении его в реальных условиях (перспектива, аксонометрия). ТОЧНОСТЬ – графические операции на чертеже должны давать точные результаты. ПРОСТОТА – последовательное графическое построение, доступное для понимания однозначное решение.

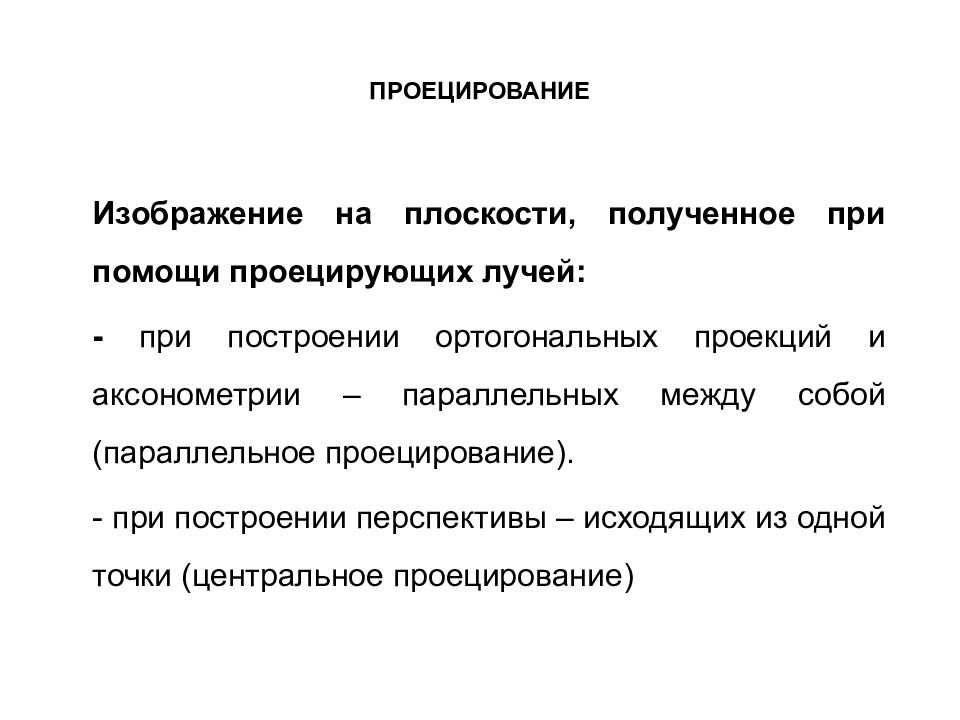

Изображение на плоскости, полученное при помощи проецирующих лучей: - при построении ортогональных проекций и аксонометрии – параллельных между собой (параллельное проецирование). - при построении перспективы – исходящих из одной точки (центральное проецирование)

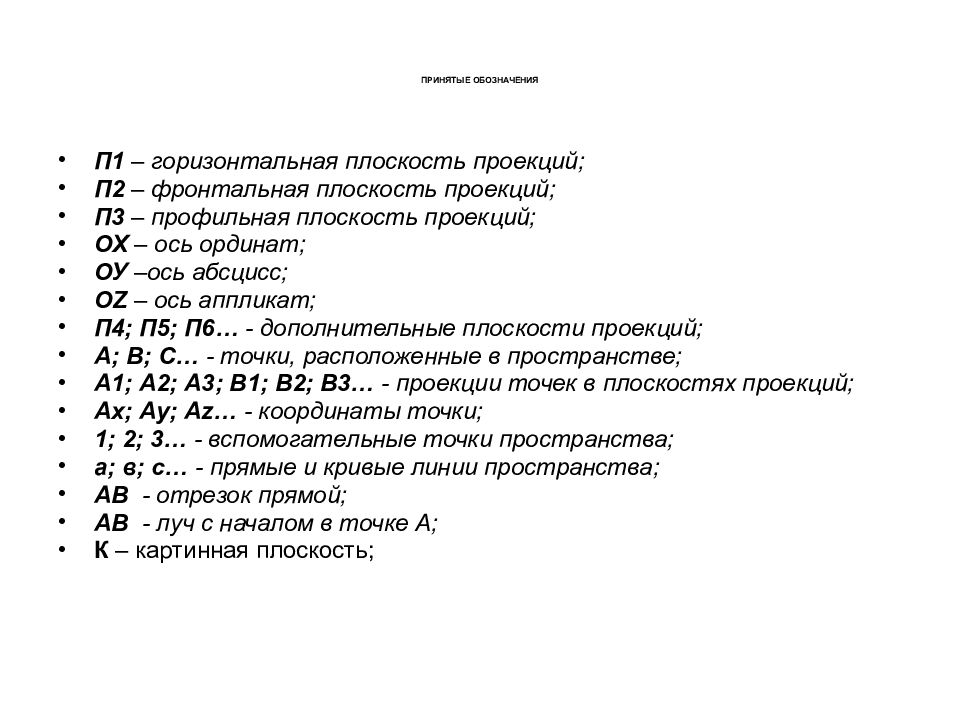

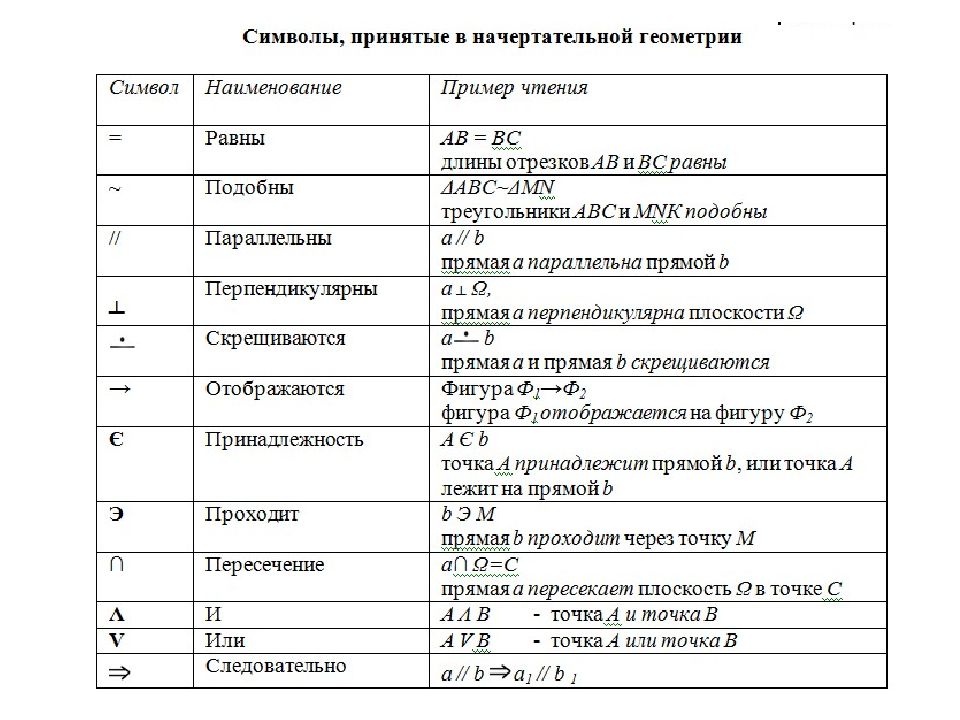

П1 – горизонтальная плоскость проекций; П2 – фронтальная плоскость проекций; П3 – профильная плоскость проекций; ОХ – ось ординат; ОУ –ось абсцисс; О Z – ось аппликат; П4; П5; П6… - дополнительные плоскости проекций; А; В; С… - точки, расположенные в пространстве; А1; А2; А3; В1; В2; В3… - проекции точек в плоскостях проекций; Ах; Ау; А z … - координаты точки; 1; 2; 3… - вспомогательные точки пространства; а; в; с… - прямые и кривые линии пространства; АВ - отрезок прямой; АВ - луч с началом в точке А; К – картинная плоскость;
Три основных проекционных метода: Параллельными лучами (прямоугольное и косоугольное); лучами, исходящими из одной точки.

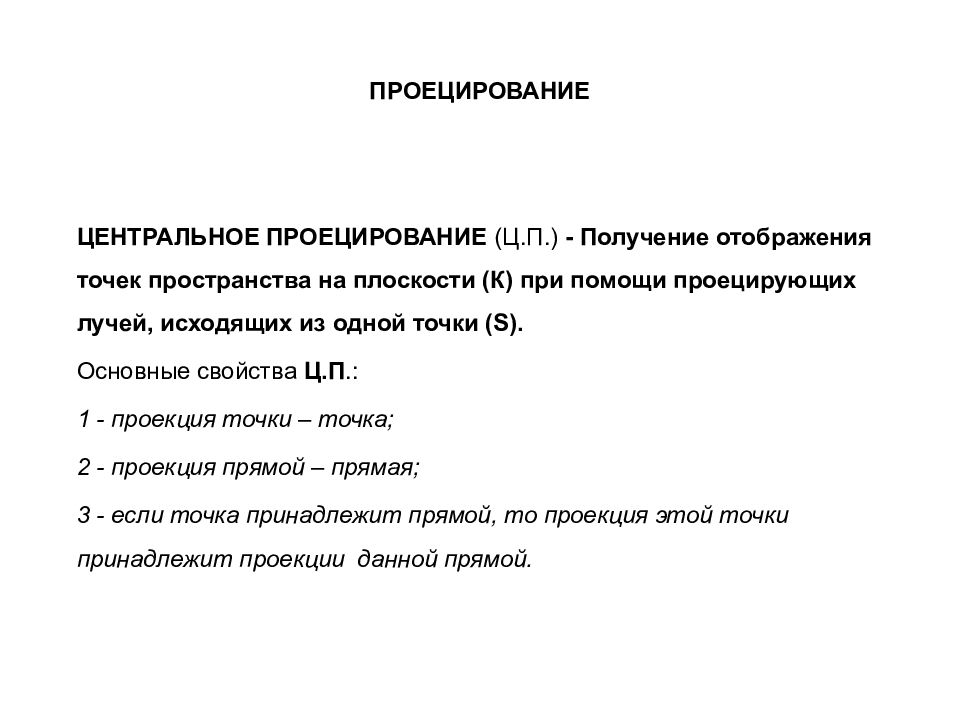

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ (Ц.П.) - Получение отображения точек пространства на плоскости (К) при помощи проецирующих лучей, исходящих из одной точки ( S ). Основные свойства Ц.П.: 1 - проекция точки – точка; 2 - проекция прямой – прямая; 3 - если точка принадлежит прямой, то проекция этой точки принадлежит проекции данной прямой.

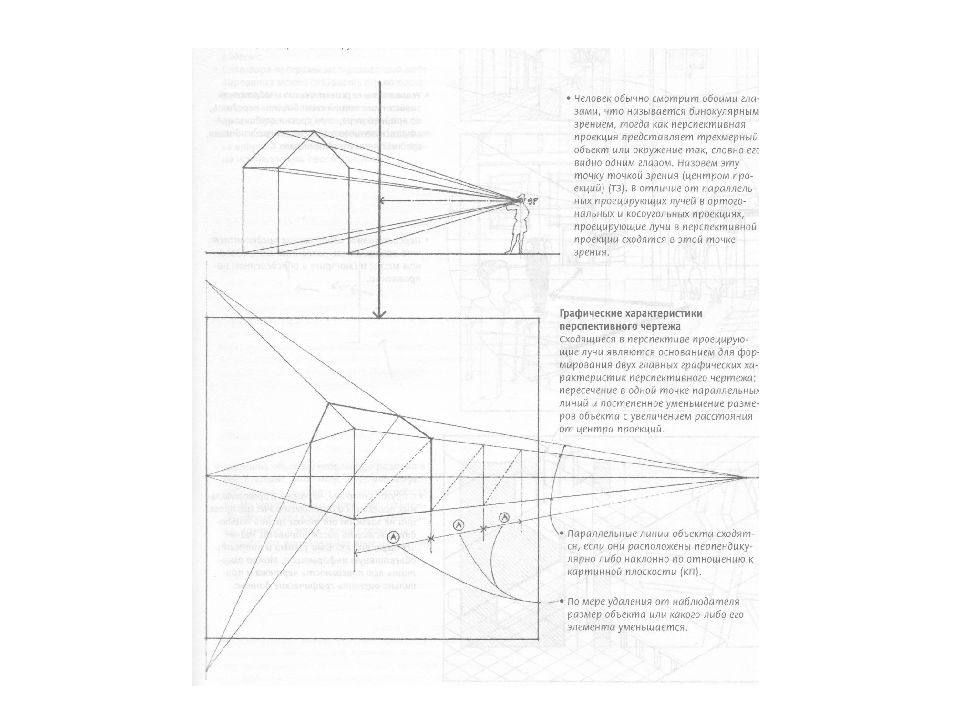

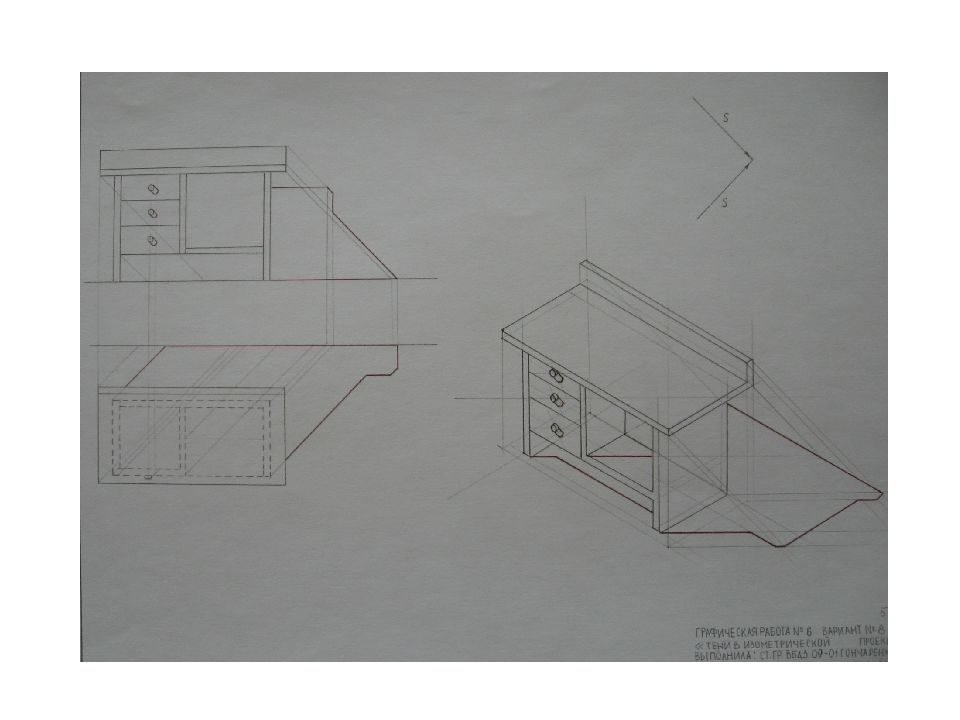

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ – ПЕРСПЕКТИВА Наглядность – зрительные впечатления: - форма объекта; - взаимное положение зрителя и объекта; - окружающее пространство. Однако, сложно определить истинные размеры и форму объекта. Перспективные изображения – это часть демонстрационного материала проекта.

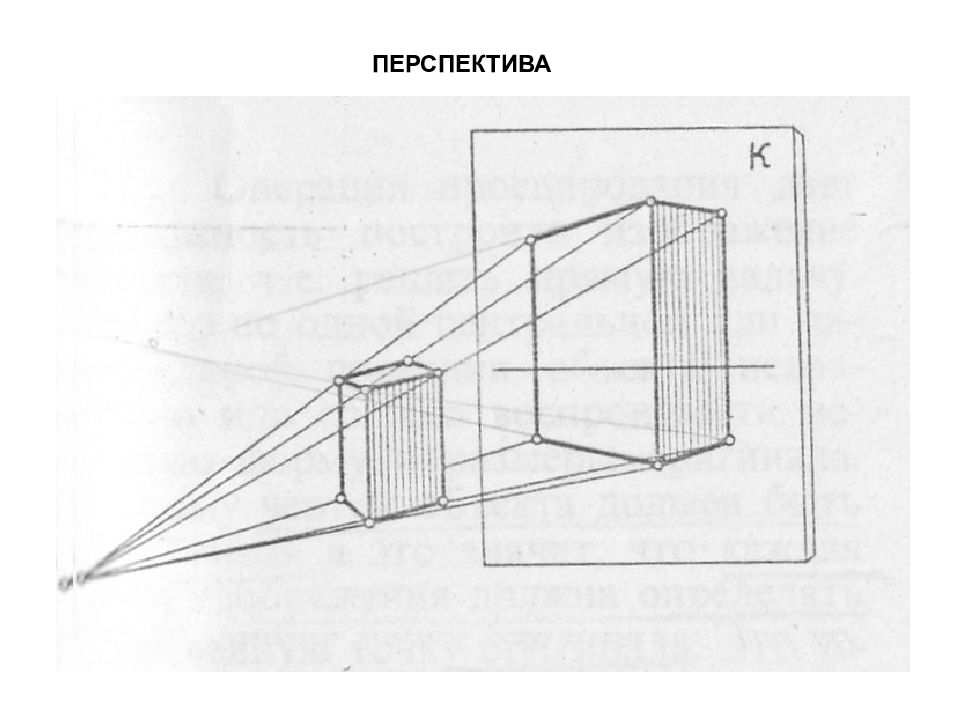

ПЕРСПЕКТИВА

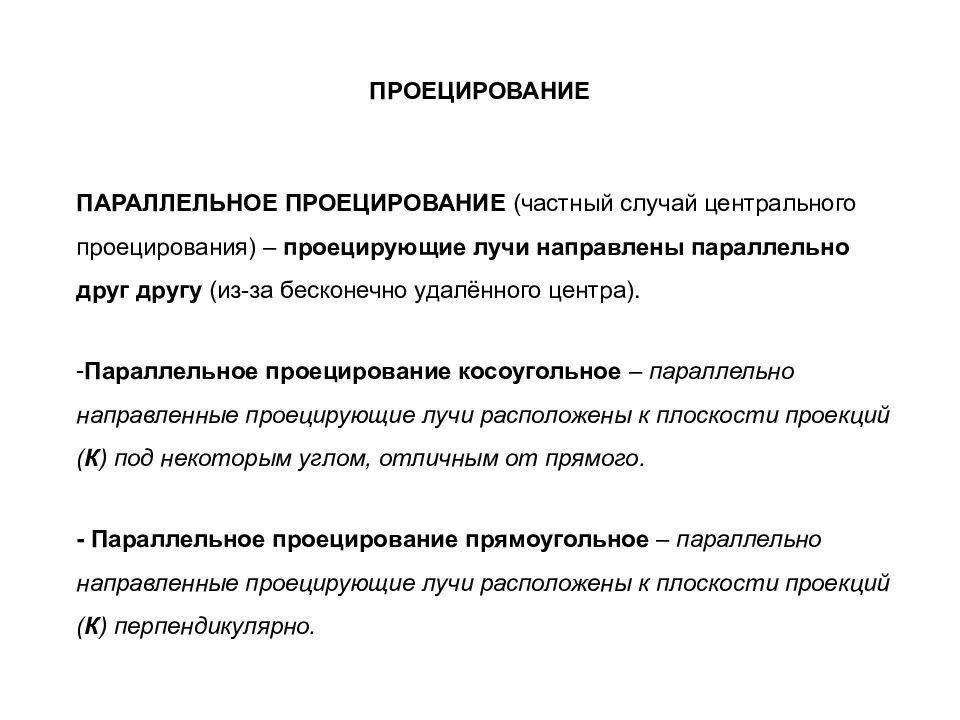

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ (частный случай центрального проецирования) – проецирующие лучи направлены параллельно друг другу (из-за бесконечно удалённого центра). Параллельное проецирование косоугольное – параллельно направленные проецирующие лучи расположены к плоскости проекций ( К ) под некоторым углом, отличным от прямого. - Параллельное проецирование прямоугольное – параллельно направленные проецирующие лучи расположены к плоскости проекций ( К ) перпендикулярно.
Основные свойства параллельного проецирования: 1 - проекция точки – точка; 2 - проекция прямой – прямая; 3 - если точка принадлежит прямой, то проекция этой точки принадлежит проекции данной прямой; 4 – проекции параллельных прямых параллельны; 5 – отношение отрезков прямой равно отношению их проекций; 6 – отношение отрезков двух параллельных прямых равно отношению их проекций.

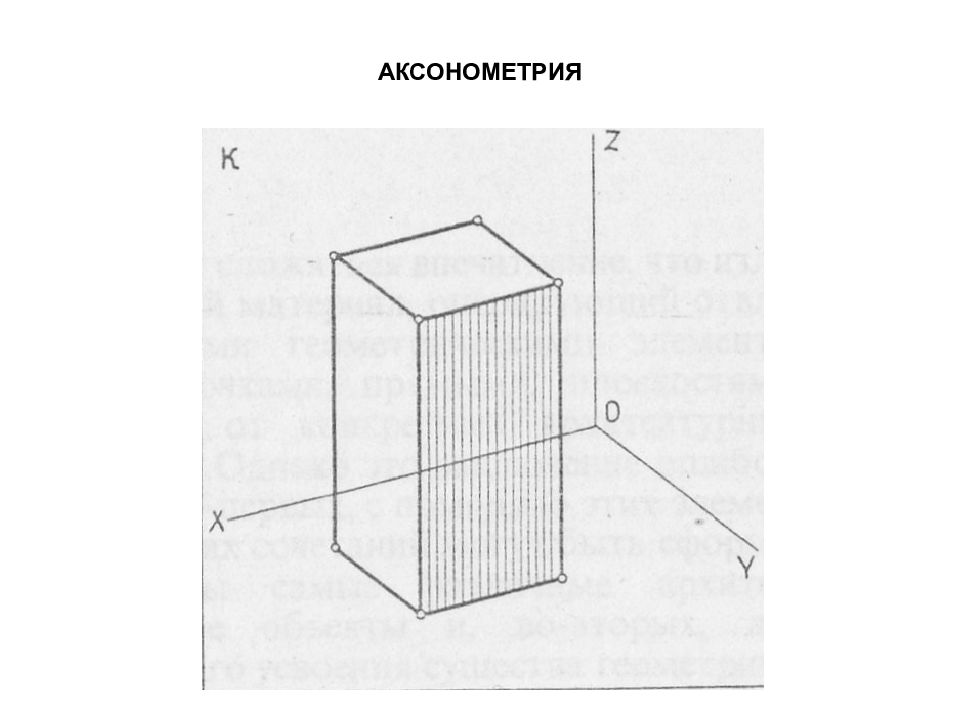

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ – АКСОНОМЕТРИЯ - Даёт представление о форме объекта - Можно определить основные размеры объекта. Однако, вид только с одной стороны и только сверху или снизу. Аксонометрические изображения применяются для показа сложных пространственных структур и конструкций проектируемого объекта.

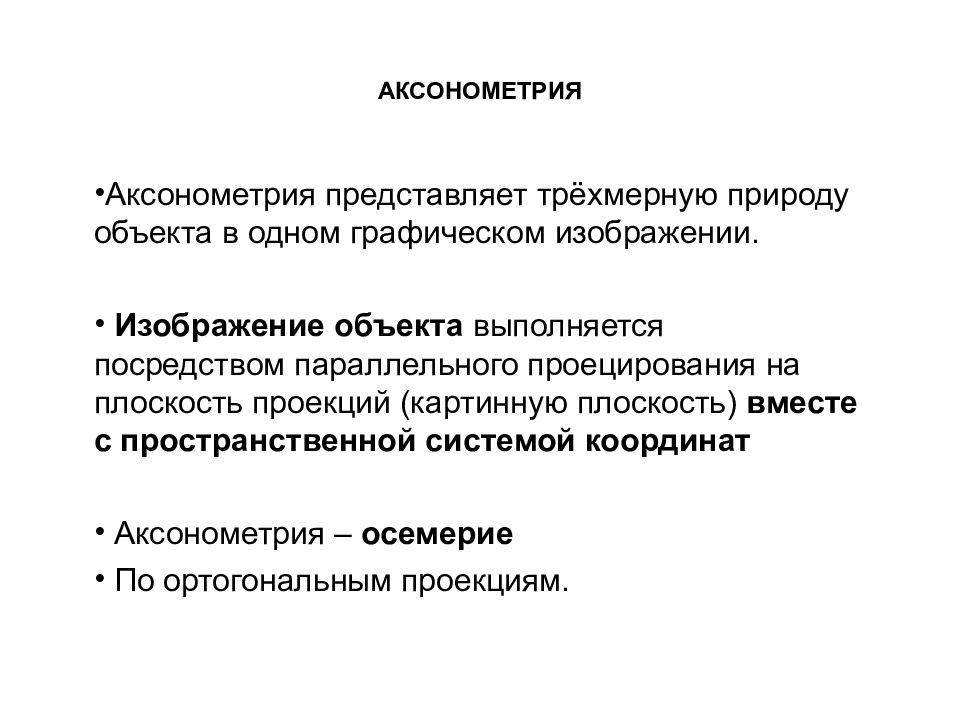

Аксонометрия представляет трёхмерную природу объекта в одном графическом изображении. Изображение объекта выполняется посредством параллельного проецирования на плоскость проекций (картинную плоскость) вместе с пространственной системой координат Аксонометрия – осемерие По ортогональным проекциям.

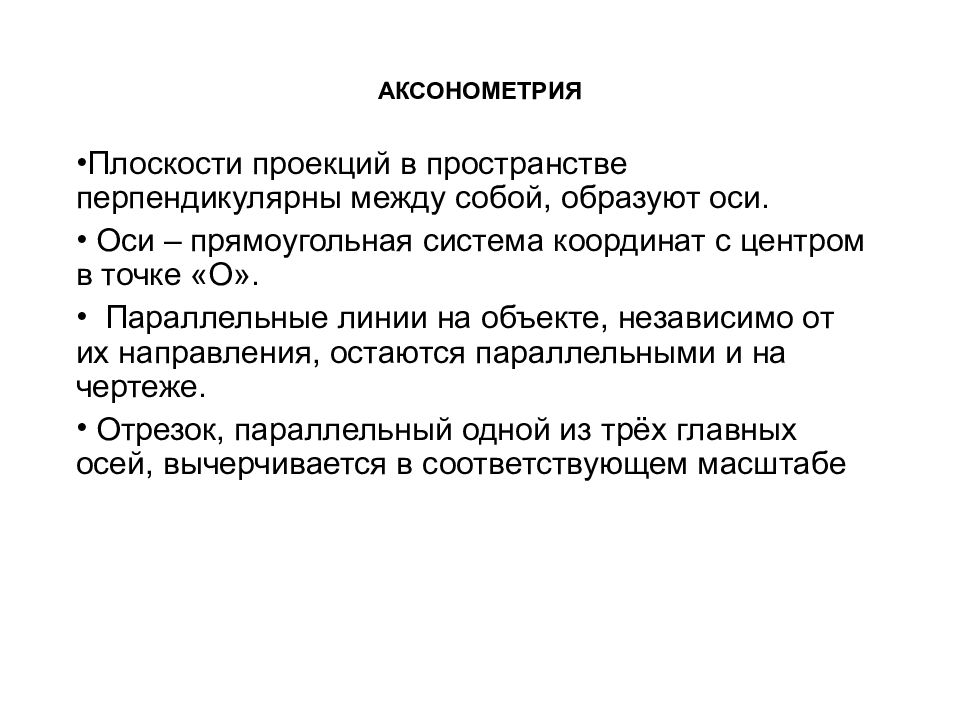

Плоскости проекций в пространстве перпендикулярны между собой, образуют оси. Оси – прямоугольная система координат с центром в точке «О». Параллельные линии на объекте, независимо от их направления, остаются параллельными и на чертеже. Отрезок, параллельный одной из трёх главных осей, вычерчивается в соответствующем масштабе

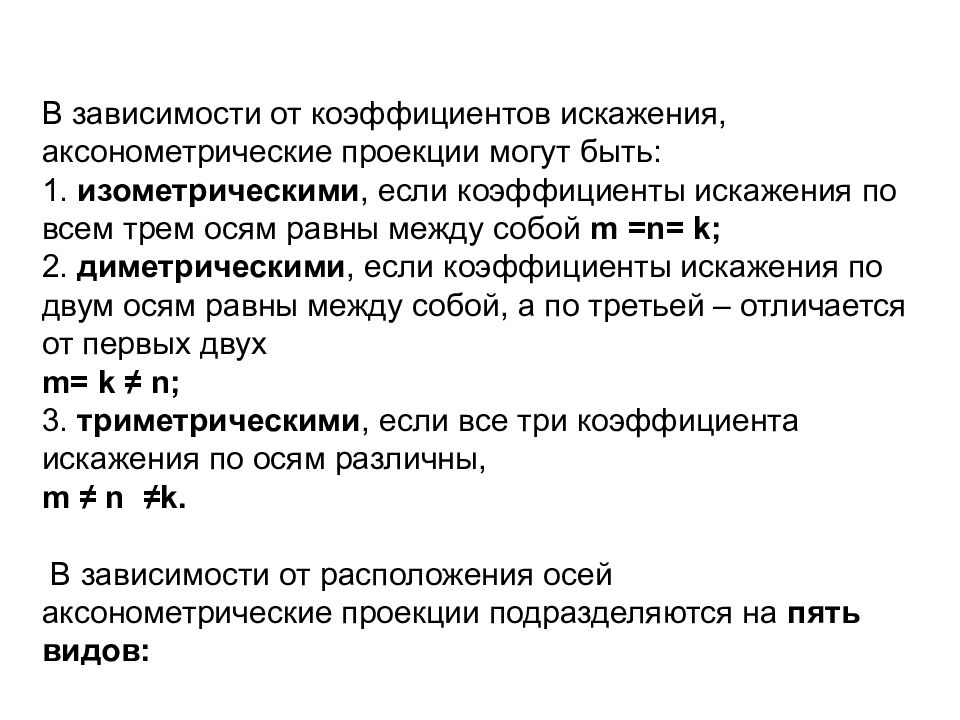

а,б – прямоугольная изометрия и диметрия; в, г – косоугольная фронтальная изометрия и диметрия; д – косоугольная горизонтальная изометрия.
прямоугольная изометрия
Прямоугольная диметрия

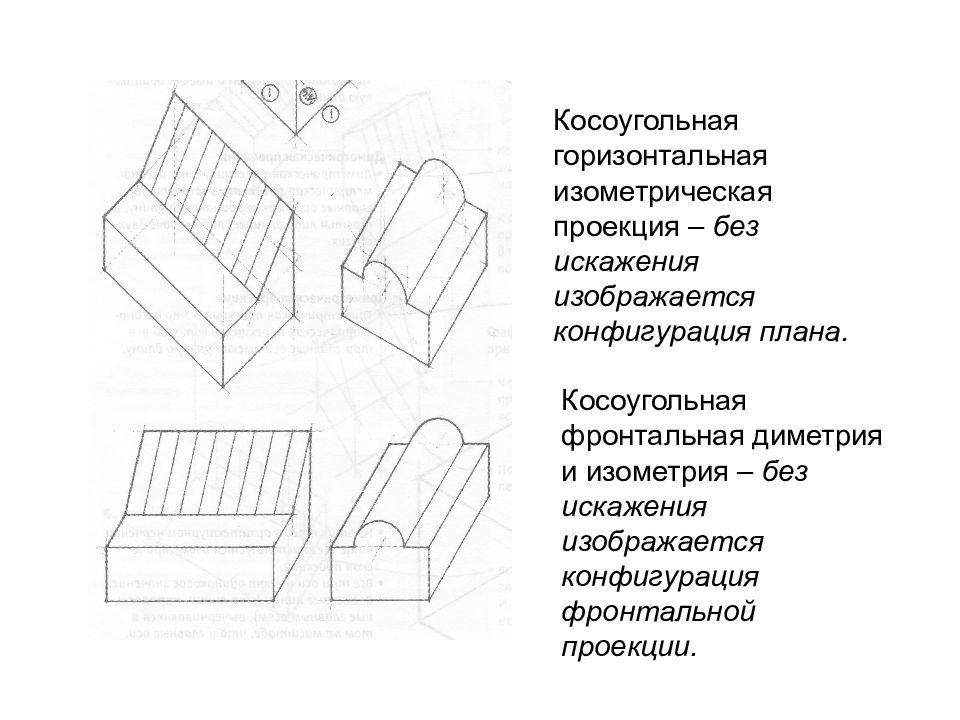

Косоугольная горизонтальная изометрическая проекция – без искажения изображается конфигурация плана. Косоугольная фронтальная диметрия и изометрия – без искажения изображается конфигурация фронтальной проекции.

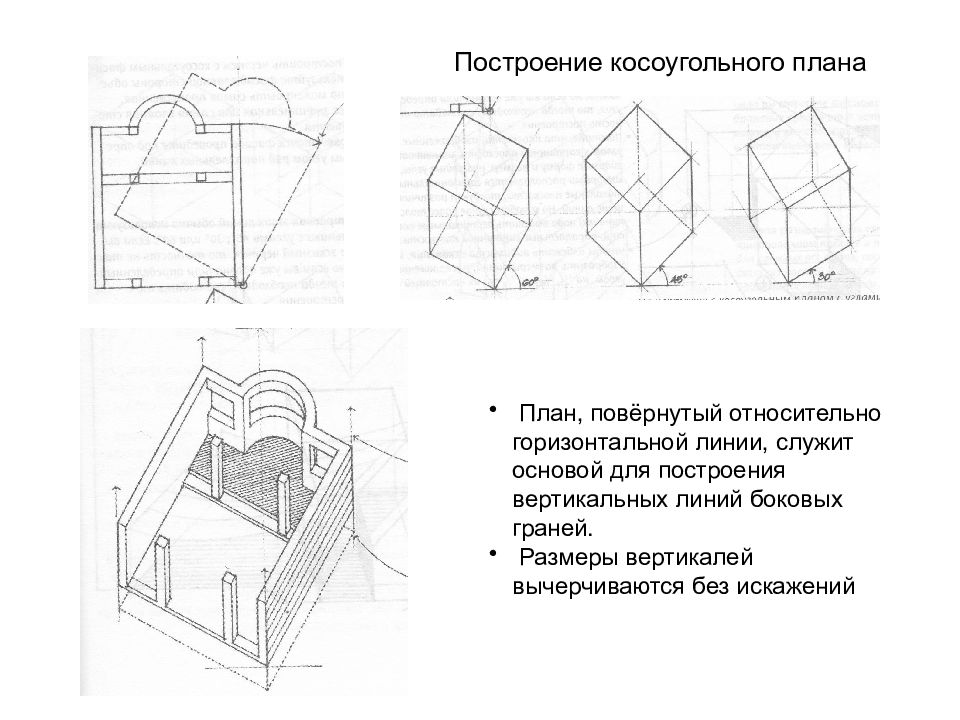

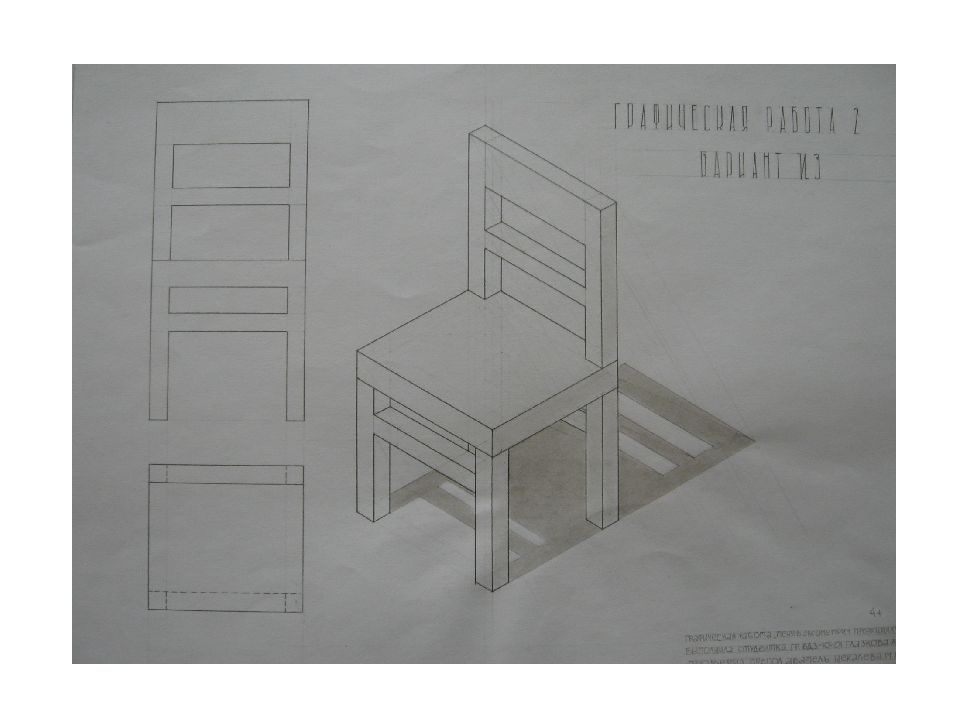

План, повёрнутый относительно горизонтальной линии, служит основой для построения вертикальных линий боковых граней. Размеры вертикалей вычерчиваются без искажений Построение косоугольного плана

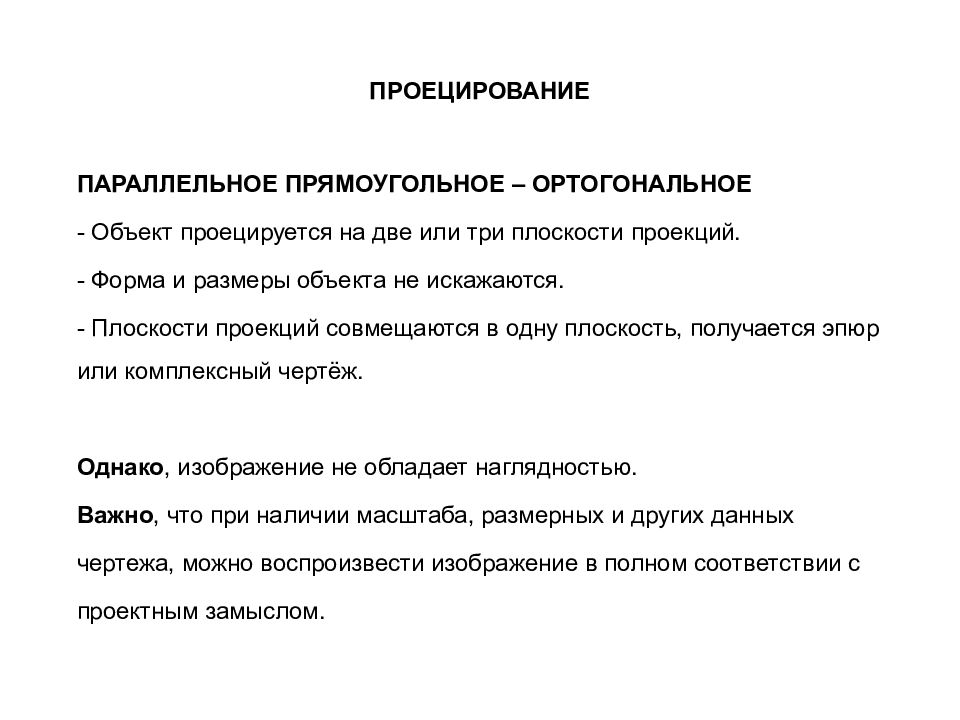

ПАРАЛЛЕЛЬНОЕ ПРЯМОУГОЛЬНОЕ – ОРТОГОНАЛЬНОЕ - Объект проецируется на две или три плоскости проекций. - Форма и размеры объекта не искажаются. - Плоскости проекций совмещаются в одну плоскость, получается эпюр или комплексный чертёж. Однако, изображение не обладает наглядностью. Важно, что при наличии масштаба, размерных и других данных чертежа, можно воспроизвести изображение в полном соответствии с проектным замыслом.
Одна ортогональная проекция не может передать всю информацию об объекте, поэтому проекций должно быть, как минимум, две

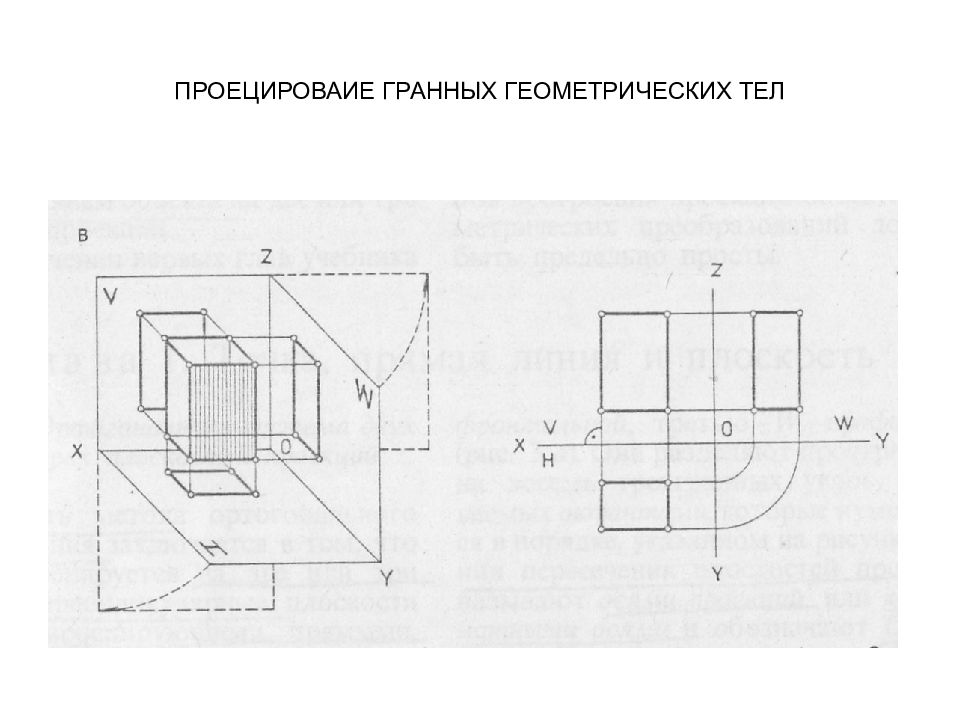

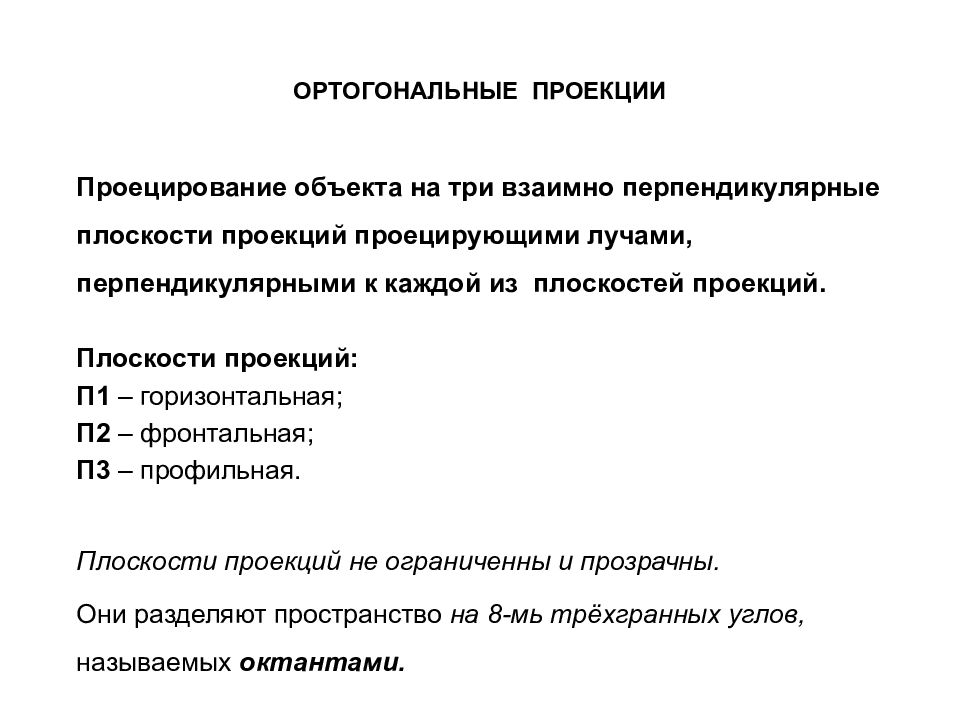

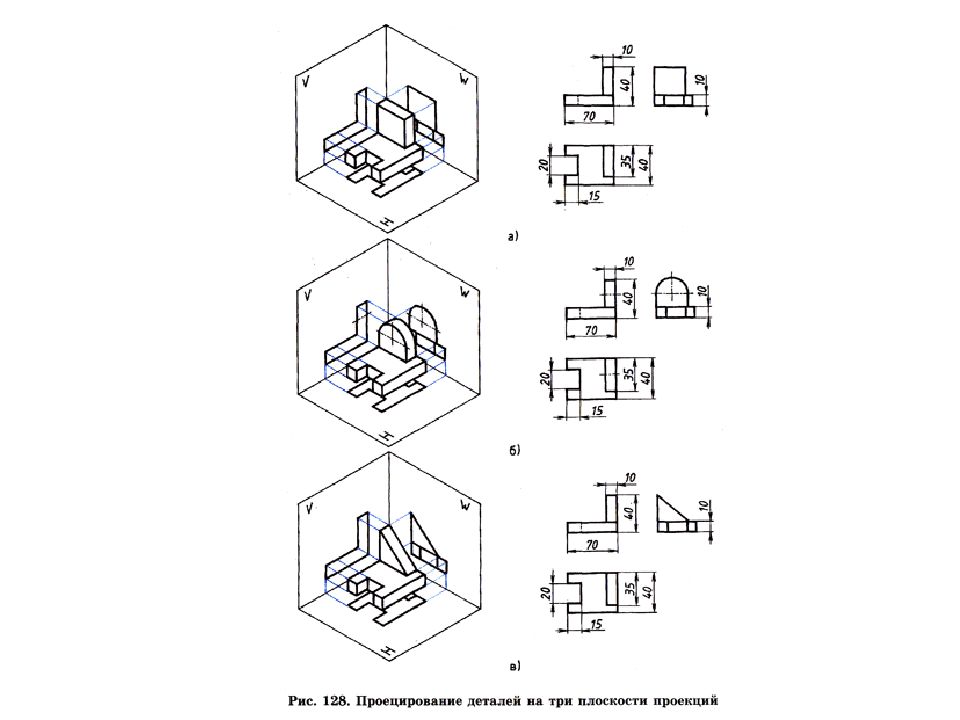

Проецирование объекта на три взаимно перпендикулярные плоскости проекций проецирующими лучами, перпендикулярными к каждой из плоскостей проекций. Плоскости проекций: П1 – горизонтальная; П2 – фронтальная; П3 – профильная. Плоскости проекций не ограниченны и прозрачны. Они разделяют пространство на 8-мь трёхгранных углов, называемых октантами.
Три плоскости проекций делят пространство на восемь трехгранных углов – октантов П 1┴ П 2┴ П 3
Линии пересечения плоскостей – оси проекций или координатные оси: ОХ – ось абсцисс (широта); ОУ – ось ординат (глубина); О Z – ось аппликат (высота). Эпюр или комплексный чертёж – развёрнутые в одну три плоскости проекций Линии связи или проецирующие лучи – линии, соединяющие координаты точек и их проекции.

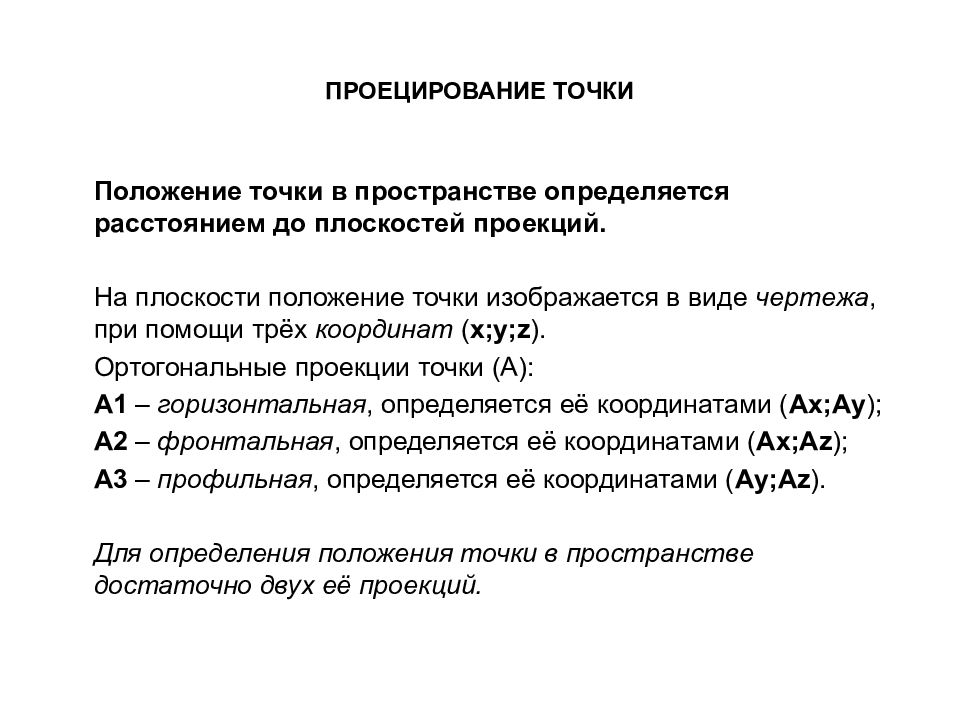

Положение точки в пространстве определяется расстоянием до плоскостей проекций. На плоскости положение точки изображается в виде чертежа, при помощи трёх координат ( х;у; z ). Ортогональные проекции точки (А): А1 – горизонтальная, определяется её координатами ( Ах;Ау ); А2 – фронтальная, определяется её координатами ( Ах;А z ); А3 – профильная, определяется её координатами ( Ау;А z ). Для определения положения точки в пространстве достаточно двух её проекций.

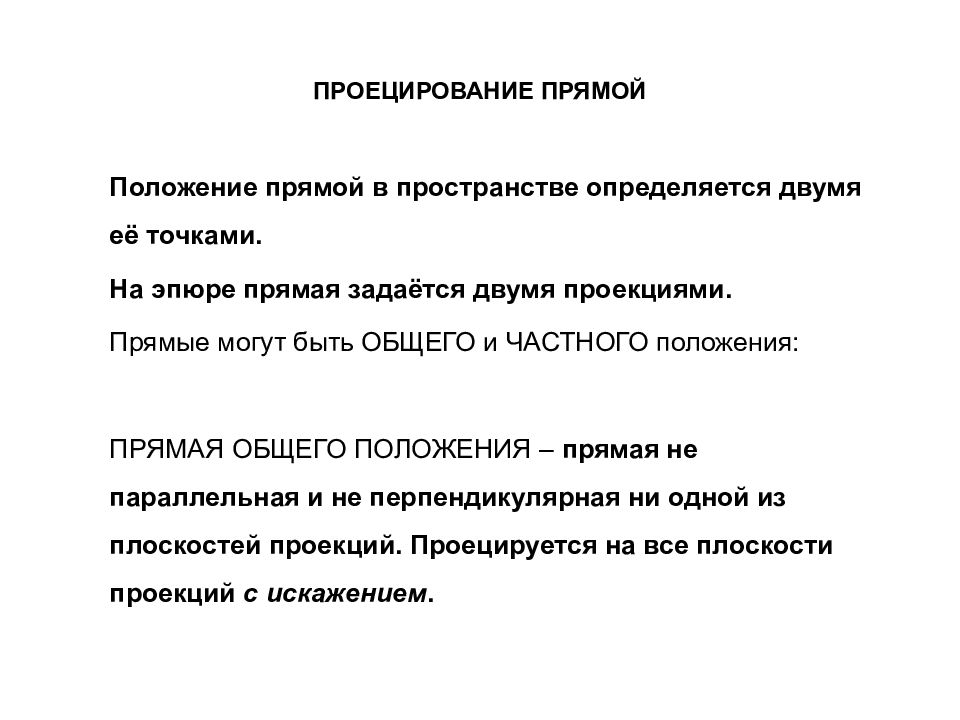

Положение прямой в пространстве определяется двумя её точками. На эпюре прямая задаётся двумя проекциями. Прямые могут быть ОБЩЕГО и ЧАСТНОГО положения: ПРЯМАЯ ОБЩЕГО ПОЛОЖЕНИЯ – прямая не параллельная и не перпендикулярная ни одной из плоскостей проекций. Проецируется на все плоскости проекций с искажением.

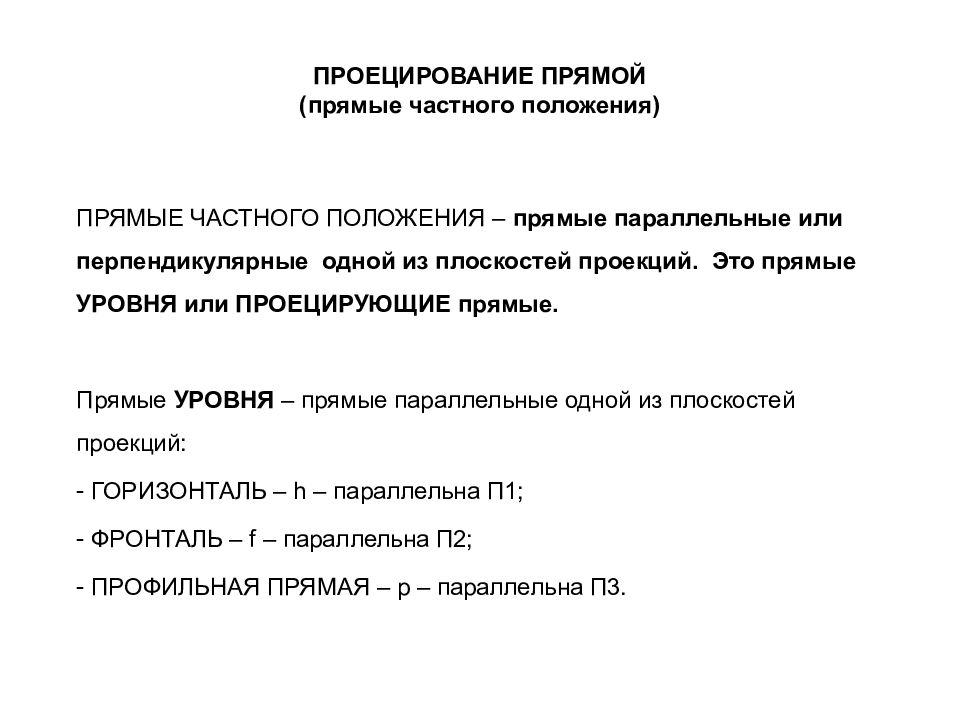

ПРЯМЫЕ ЧАСТНОГО ПОЛОЖЕНИЯ – прямые параллельные или перпендикулярные одной из плоскостей проекций. Это прямые УРОВНЯ или ПРОЕЦИРУЮЩИЕ прямые. Прямые УРОВНЯ – прямые параллельные одной из плоскостей проекций: ГОРИЗОНТАЛЬ – h – параллельна П1; ФРОНТАЛЬ – f – параллельна П2; ПРОФИЛЬНАЯ ПРЯМАЯ – p – параллельна П3.
Горизонталь h – прямая параллельная горизонтальной плоскости проекций ( П1 ) и проецируется в натуральную величину ; во фронтальной (П2) - проекция параллельна оси (ОХ); в профильной (П3) - проекция параллельна оси (ОУ).
![h [АВ] // П 1 h 2 [А 2 В 2 ] // ox h 1 [А 1 В 1 ] = н.в. h](https://s0.showslide.ru/s_slide/e846c7c181b548725eab7acbf5cfd47d/7cfcf9c3-d342-4feb-94a7-6465d1283086.jpeg "Начертательная геометрия и технический рисунок")
- Фронталь f – прямая параллельная фронтальной плоскости проекций ( П2 ) и проецируется в натуральную величину ; в горизонтальной (П1) - проекция параллельна оси (ОХ); в профильной (П3) - проекция параллельна оси (О Z ). f [CD] // П 2 f 1 [C 1 D 1 ] // ox f 2 [C 2 D 2 ] = н.в. f

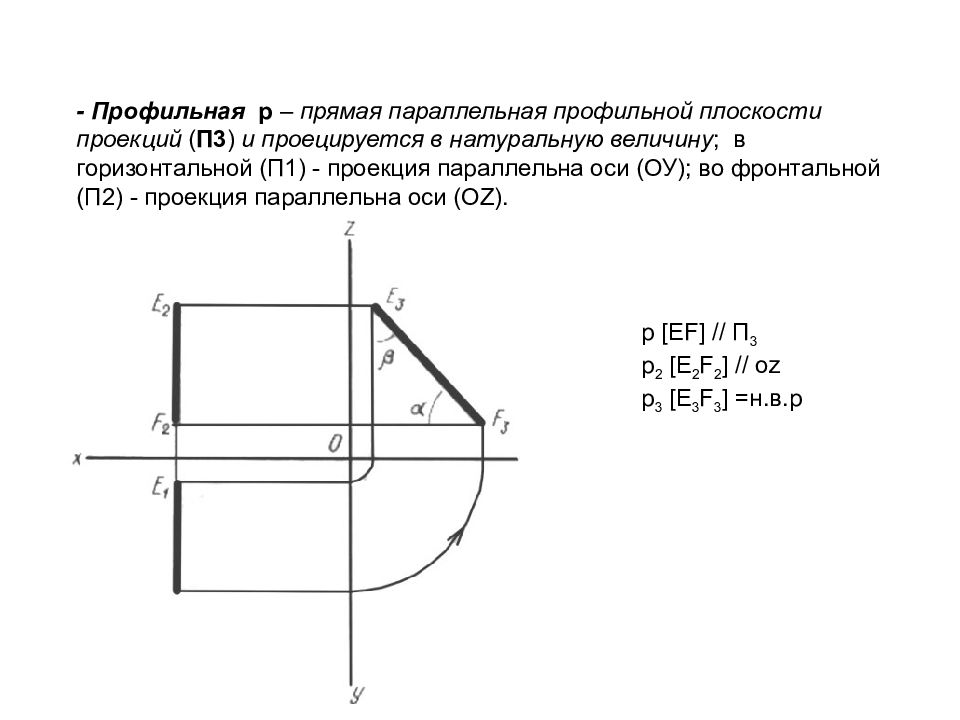

- Профильная p – прямая параллельная профильной плоскости проекций ( П3 ) и проецируется в натуральную величину ; в горизонтальной (П1) - проекция параллельна оси (ОУ); во фронтальной (П2) - проекция параллельна оси (О Z ). p [Е F] // П 3 p 2 [Е 2 F 2 ] // oz p 3 [Е 3 F 3 ] = н.в. p

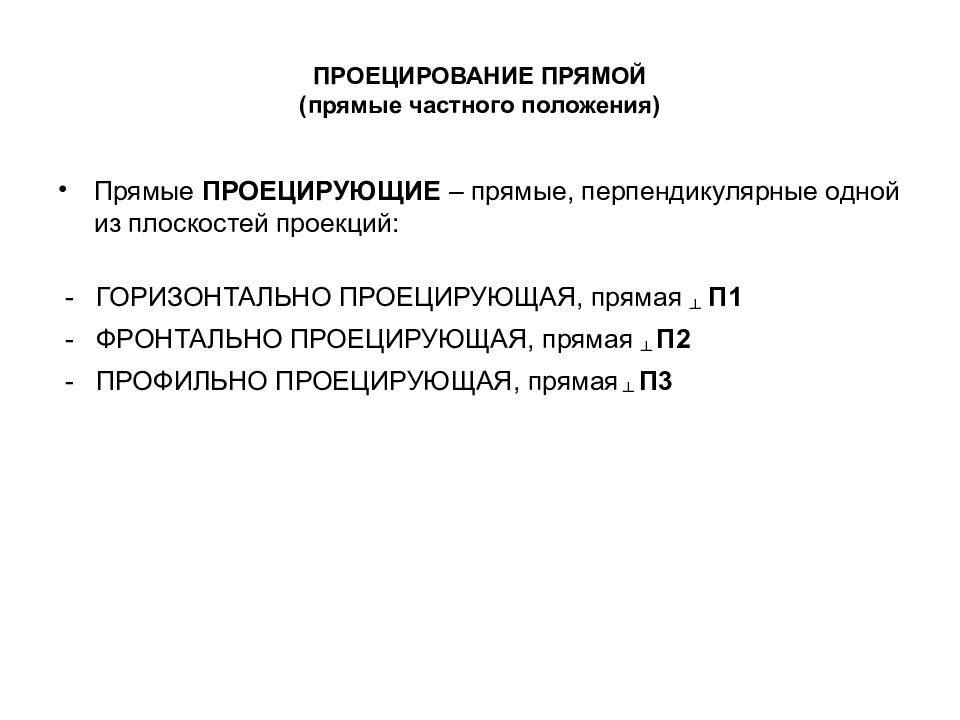

Прямые ПРОЕЦИРУЮЩИЕ – прямые, перпендикулярные одной из плоскостей проекций: - ГОРИЗОНТАЛЬНО ПРОЕЦИРУЮЩАЯ, прямая ┴ П1 - ФРОНТАЛЬНО ПРОЕЦИРУЮЩАЯ, прямая ┴ П2 - ПРОФИЛЬНО ПРОЕЦИРУЮЩАЯ, прямая ┴ П3

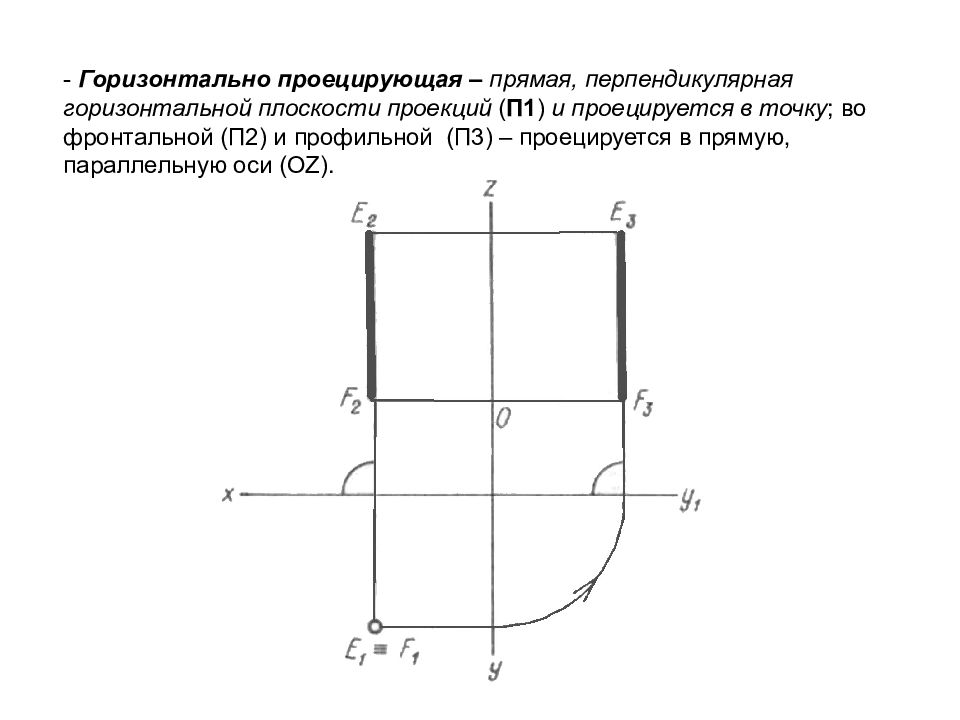

- Горизонтально проецирующая – прямая, перпендикулярная горизонтальной плоскости проекций ( П1 ) и проецируется в точку ; во фронтальной (П2) и профильной (П3) – проецируется в прямую, параллельную оси (О Z ).

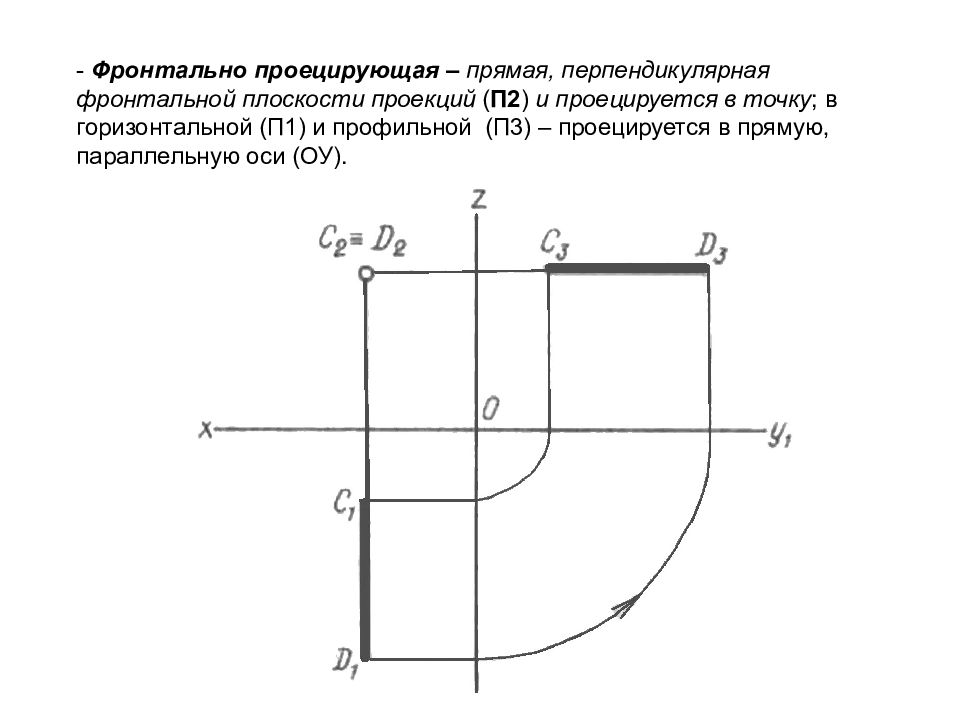

- Фронтально проецирующая – прямая, перпендикулярная фронтальной плоскости проекций ( П2 ) и проецируется в точку ; в горизонтальной (П1) и профильной (П3) – проецируется в прямую, параллельную оси (ОУ).

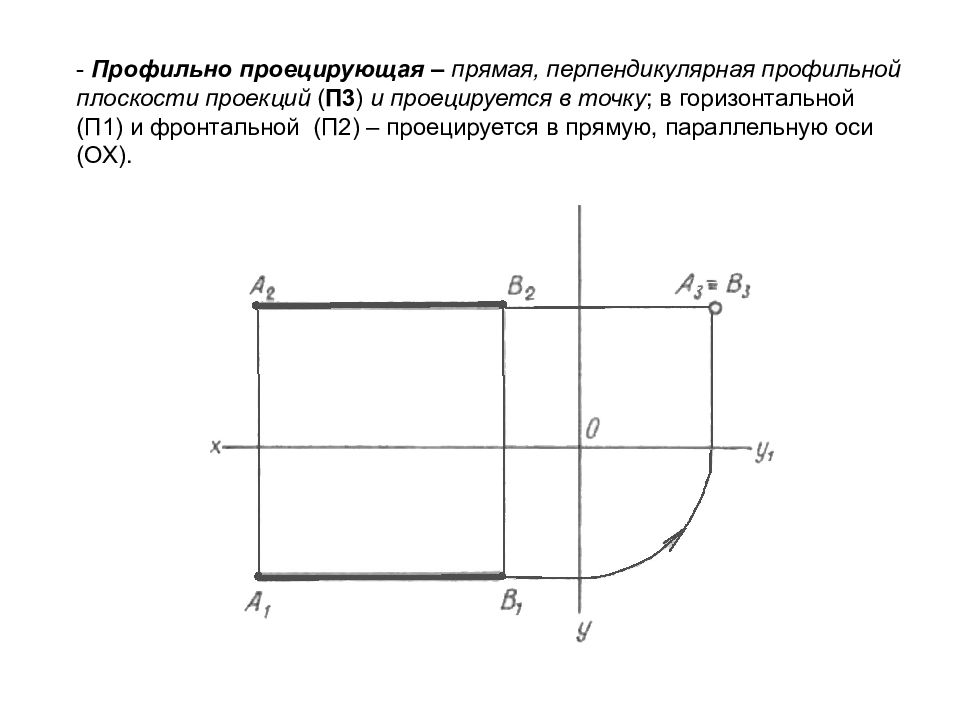

- Профильно проецирующая – прямая, перпендикулярная профильной плоскости проекций ( П3 ) и проецируется в точку ; в горизонтальной (П1) и фронтальной (П2) – проецируется в прямую, параллельную оси (ОХ).

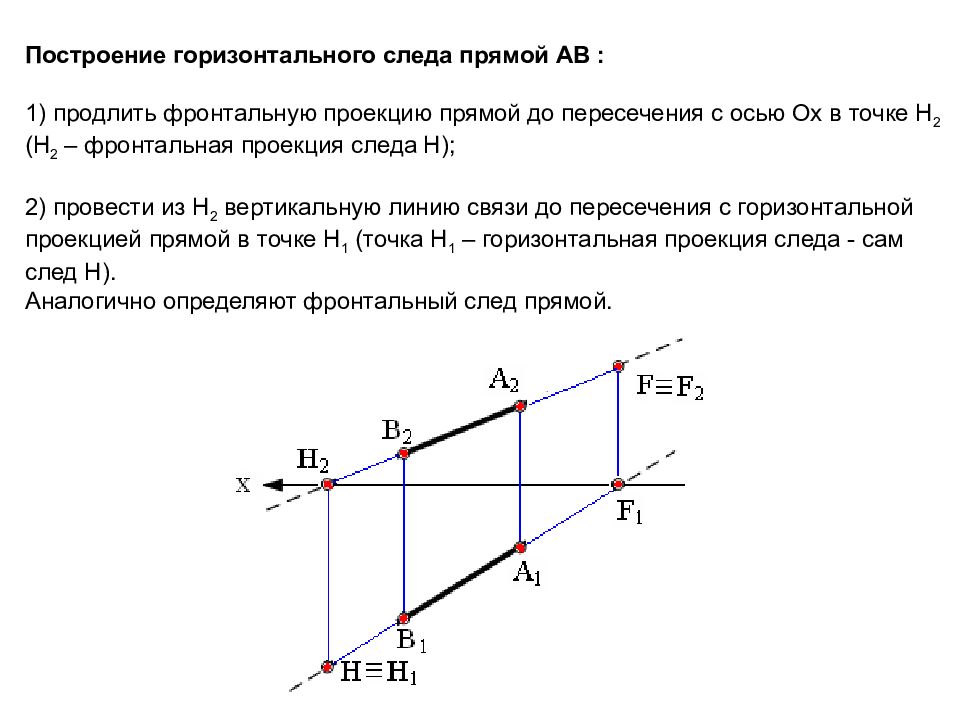

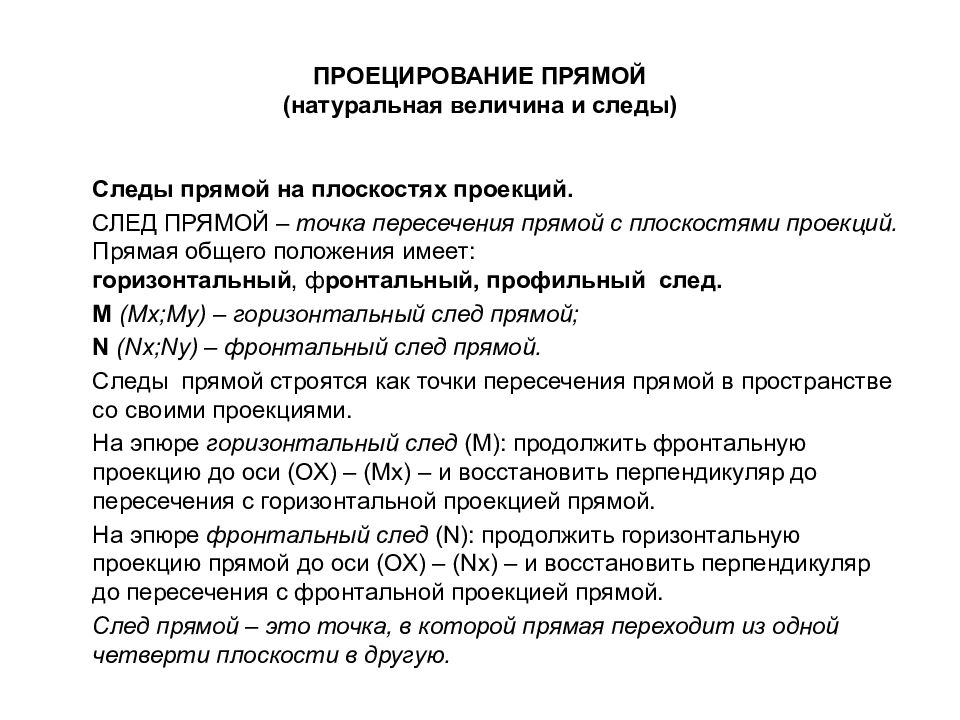

Следы прямой на плоскостях проекций. СЛЕД ПРЯМОЙ – точка пересечения прямой с плоскостями проекций. Прямая общего положения имеет: горизонтальный, ф ронтальный, профильный след. М (Мх;Му) – горизонтальный след прямой; N ( N х; N у) – фронтальный след прямой. Следы прямой строятся как точки пересечения прямой в пространстве со своими проекциями. На эпюре горизонтальный след (М): продолжить фронтальную проекцию до оси (ОХ) – (Мх) – и восстановить перпендикуляр до пересечения с горизонтальной проекцией прямой. На эпюре фронтальный след ( N ): продолжить горизонтальную проекцию прямой до оси (ОХ) – ( N х) – и восстановить перпендикуляр до пересечения с фронтальной проекцией прямой. След прямой – это точка, в которой прямая переходит из одной четверти плоскости в другую.

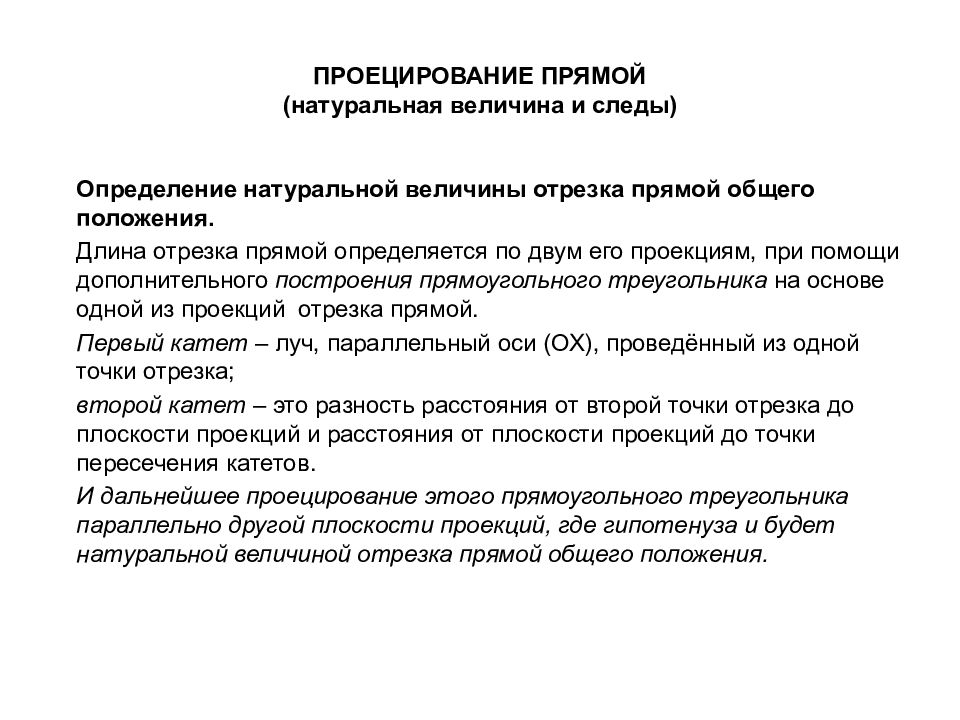

Определение натуральной величины отрезка прямой общего положения. Длина отрезка прямой определяется по двум его проекциям, при помощи дополнительного построения прямоугольного треугольника на основе одной из проекций отрезка прямой. Первый катет – луч, параллельный оси (ОХ), проведённый из одной точки отрезка; второй катет – это разность расстояния от второй точки отрезка до плоскости проекций и расстояния от плоскости проекций до точки пересечения катетов. И дальнейшее проецирование этого прямоугольного треугольника параллельно другой плоскости проекций, где гипотенуза и будет натуральной величиной отрезка прямой общего положения.
Определение натуральной величины отрезка прямой общего положения. [ А 1 В о ] =н.в. [АВ] [ А 0 В 2 ] =н.в. [АВ]

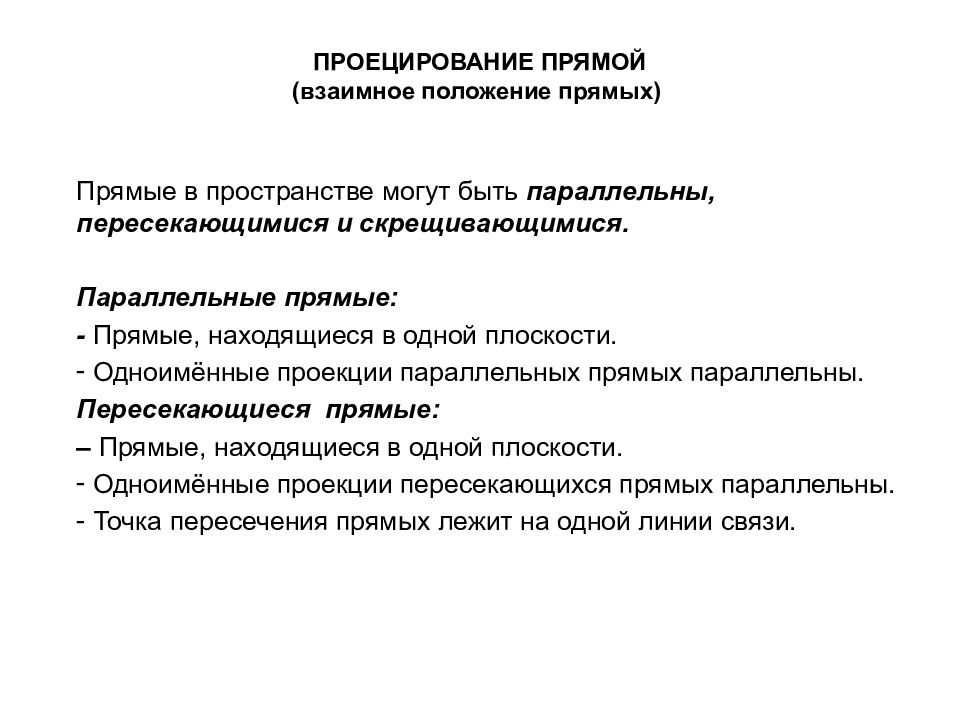

Прямые в пространстве могут быть параллельны, пересекающимися и скрещивающимися. Параллельные прямые: - Прямые, находящиеся в одной плоскости. Одноимённые проекции параллельных прямых параллельны. Пересекающиеся прямые: – Прямые, находящиеся в одной плоскости. Одноимённые проекции пересекающихся прямых параллельны. Точка пересечения прямых лежит на одной линии связи.

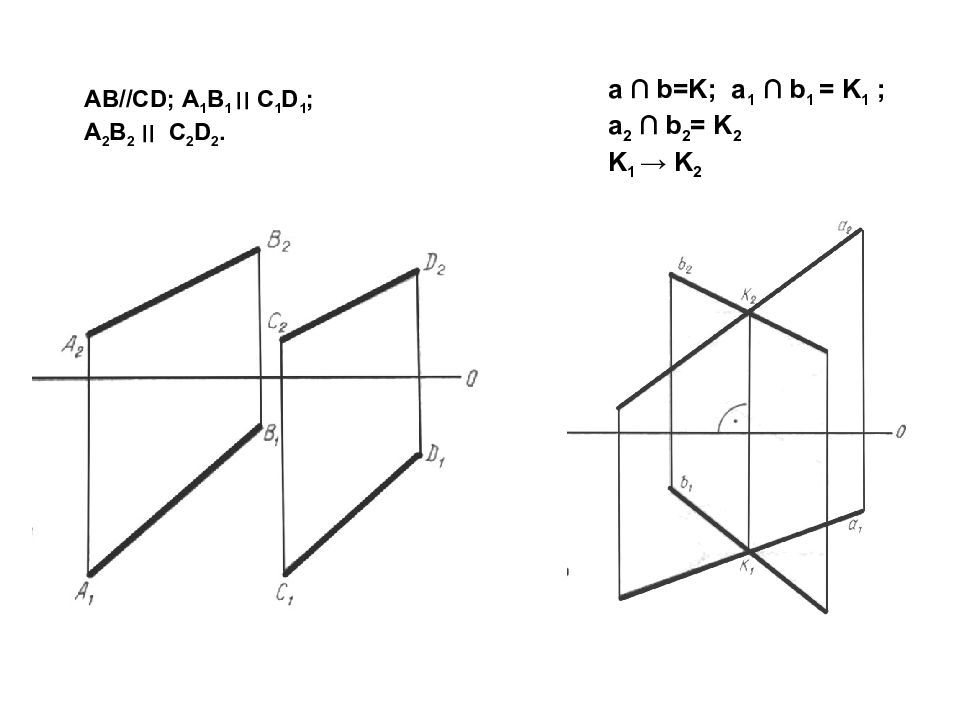

АВ// CD ; А 1 В 1 ׀׀ С 1 D 1 ; А 2 В 2 ׀׀ С 2 D 2.
Скрещивающиеся прямые: - П рямые, находящиеся в различных плоскостях. Одноимённые проекции скрещивающихся прямых могут пересекаться, но точки их пересечения не лежат на одной линии связи. Проекциям точек пересечения скрещивающихся прямых соответствуют в пространстве различные две точки.

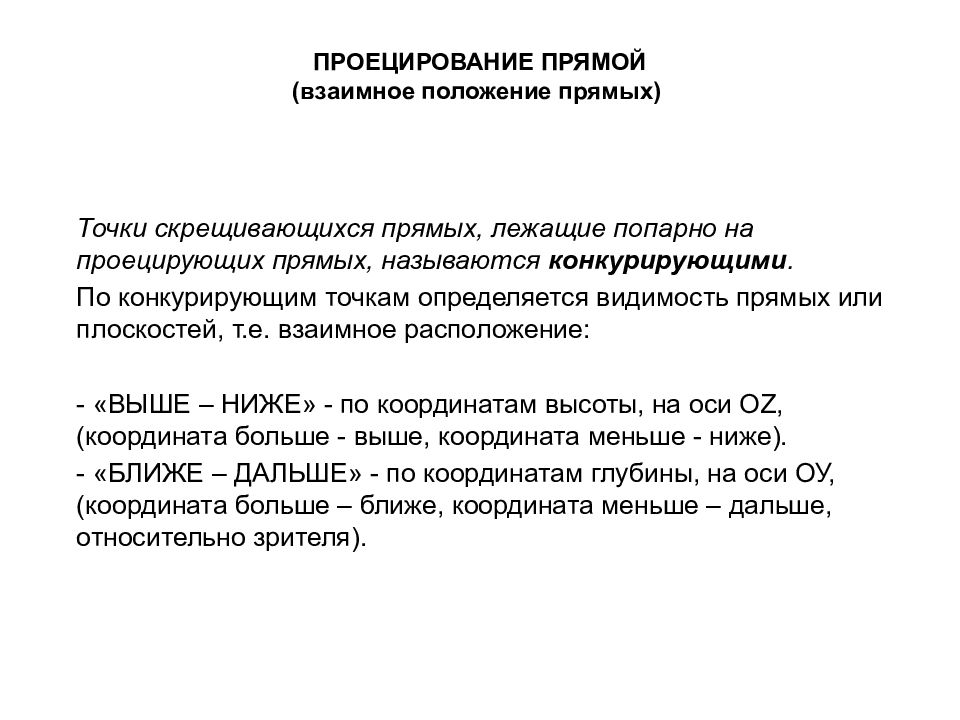

Точки скрещивающихся прямых, лежащие попарно на проецирующих прямых, называются конкурирующими. По конкурирующим точкам определяется видимость прямых или плоскостей, т.е. взаимное расположение: - «ВЫШЕ – НИЖЕ» - по координатам высоты, на оси О Z, (координата больше - выше, координата меньше - ниже). - «БЛИЖЕ – ДАЛЬШЕ» - по координатам глубины, на оси ОУ, (координата больше – ближе, координата меньше – дальше, относительно зрителя).

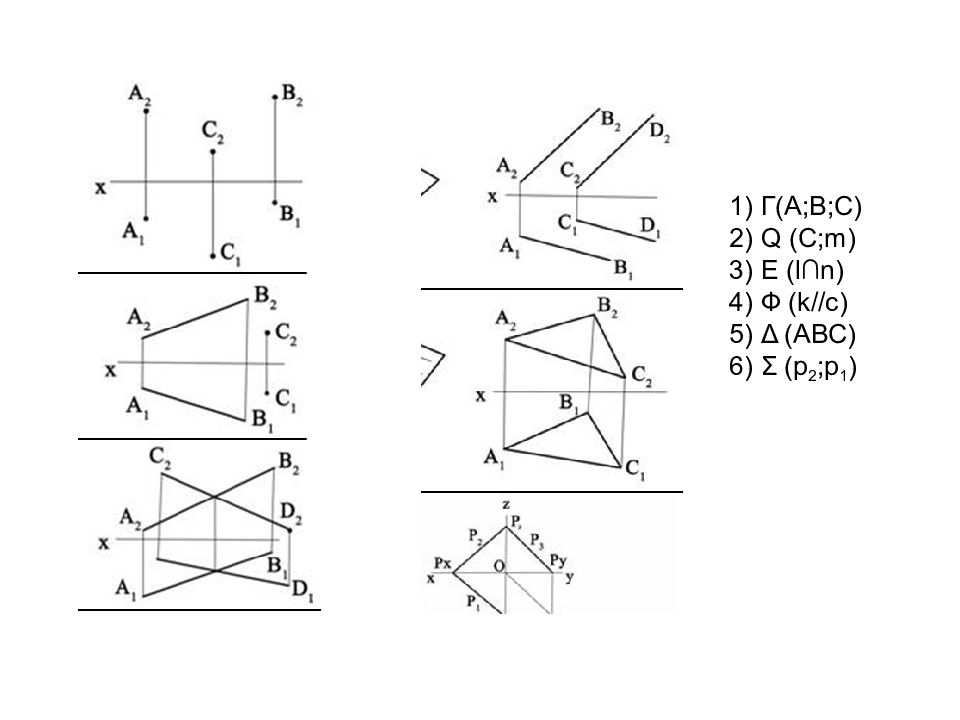

Способы задания плоскости в пространстве: 1 – тремя точками, не лежащими на одной прямой; 2 – прямой и точкой, не принадлежащей этой прямой; 3 – двумя параллельными прямыми; 4 – двумя пересекающимися прямыми; 5 – любой плоской фигурой; 6 – следами плоскости на плоскостях проекций. СЛЕДЫ плоскости – линии пересечения плоскости с плоскостями проекций.
1) Г(А;В;С) 2) Q (С; m) 3) Е ( l∩n) 4) Ф ( k//c) 5) Δ ( АВС) 6) Σ (р 2 ;р 1 )

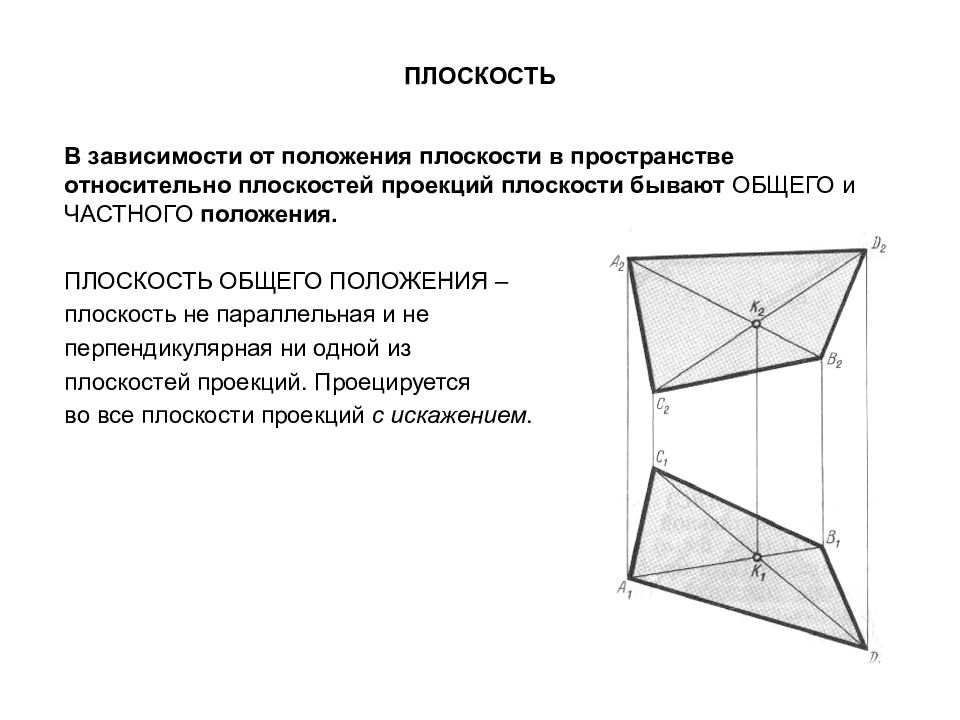

В зависимости от положения плоскости в пространстве относительно плоскостей проекций плоскости бывают ОБЩЕГО и ЧАСТНОГО положения. ПЛОСКОСТЬ ОБЩЕГО ПОЛОЖЕНИЯ – плоскость не параллельная и не перпендикулярная ни одной из плоскостей проекций. Проецируется во все плоскости проекций с искажением.
ПЛОСКОСТЬ ЧАСТНОГО ПОЛОЖЕНИЯ – плоскость параллельная или перпендикулярная одной из плоскостей проекций. Различают плоскости УРОВНЯ и ПРОЕЦИРУЮЩИЕ. Плоскость УРОВНЯ – плоскость, перпендикулярная к двум плоскостям проекций и параллельна третьей. На параллельную плоскость проекций проецируется в натуральную величину. – горизонтальная пл-сть уровня – параллельна П1, перпендикулярна П2 и П3. – фронтальная пл-сть уровня – параллельна П2, перпендикулярна П1 и П3. – профильная пл-сть уровня – параллельна П3, перпендикулярна П1 и П2.
Плоскости уровня Любой геометрический образ (прямая, Δ и т.д.) будут видны в натуральную величину на той плоскости проекций

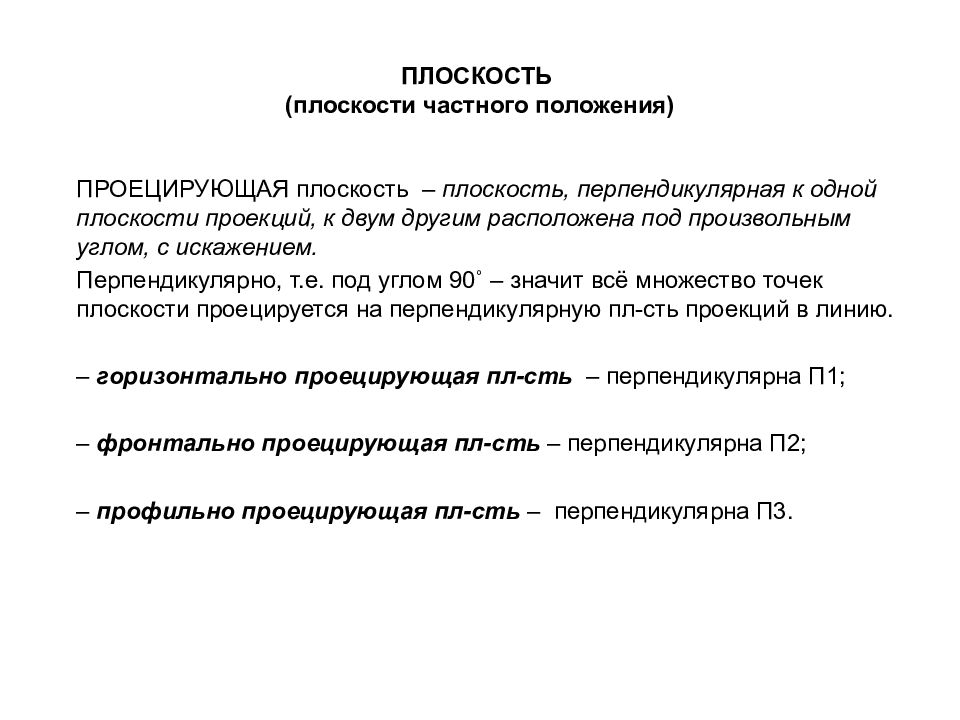

ПРОЕЦИРУЮЩАЯ плоскость – плоскость, перпендикулярная к одной плоскости проекций, к двум другим расположена под произвольным углом, с искажением. Перпендикулярно, т.е. под углом 90˚ – значит всё множество точек плоскости проецируется на перпендикулярную пл-сть проекций в линию. – горизонтально проецирующая пл-сть – перпендикулярна П1; – фронтально проецирующая пл-сть – перпендикулярна П2; – профильно проецирующая пл-сть – перпендикулярна П3.

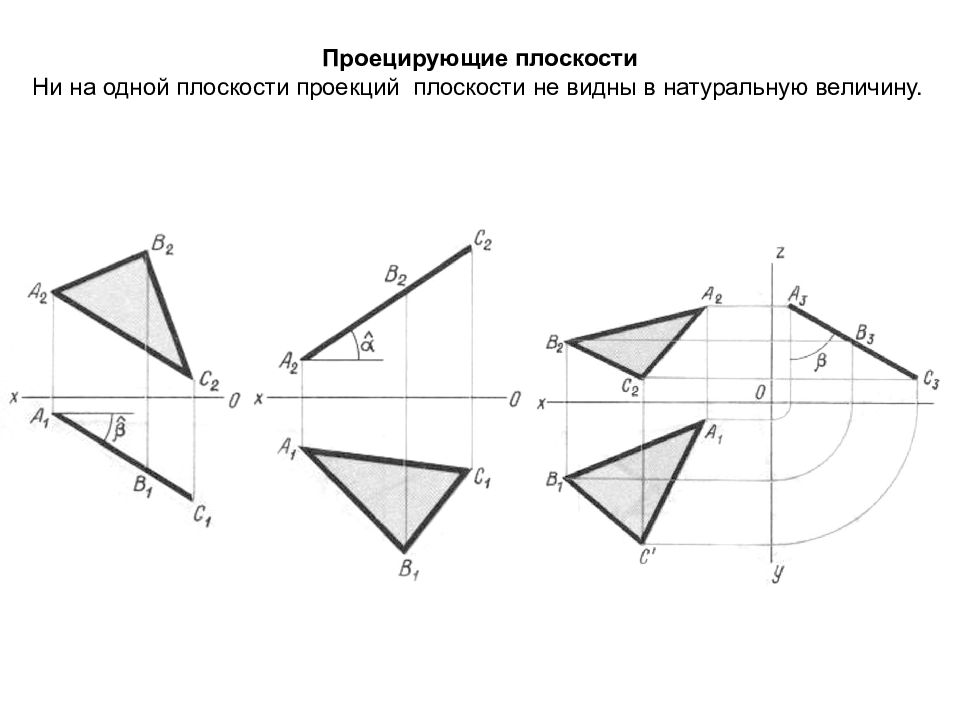

Проецирующие плоскости Ни на одной плоскости проекций плоскости не видны в натуральную величину.

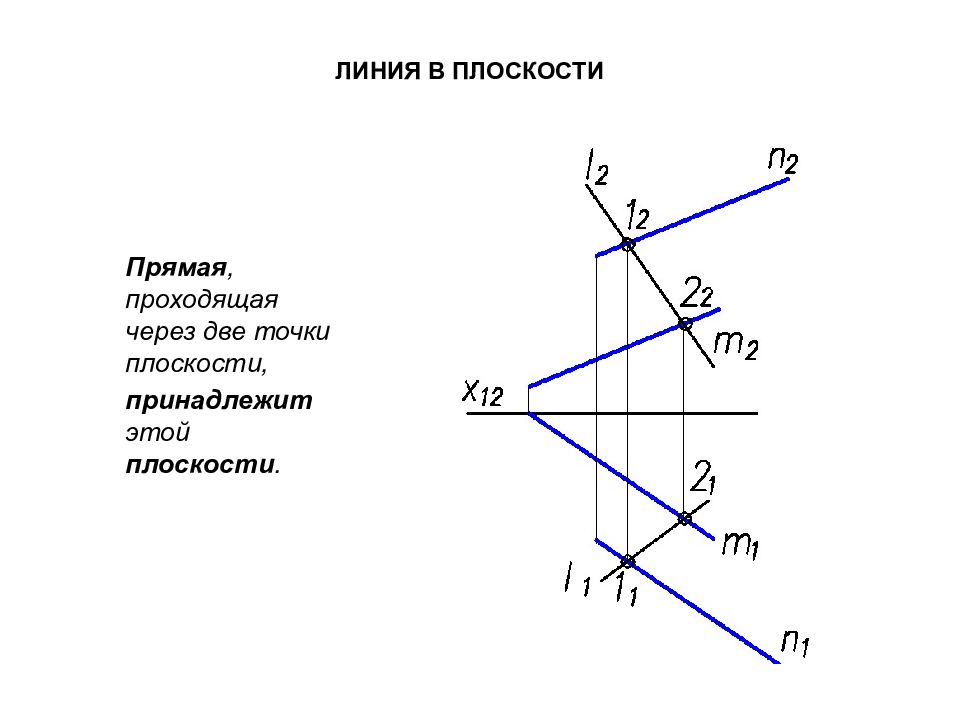

Прямая, проходящая через две точки плоскости, принадлежит этой плоскости.
Точка принадлежит плоскости, если она расположена на прямой, принадлежащей данной плоскости.

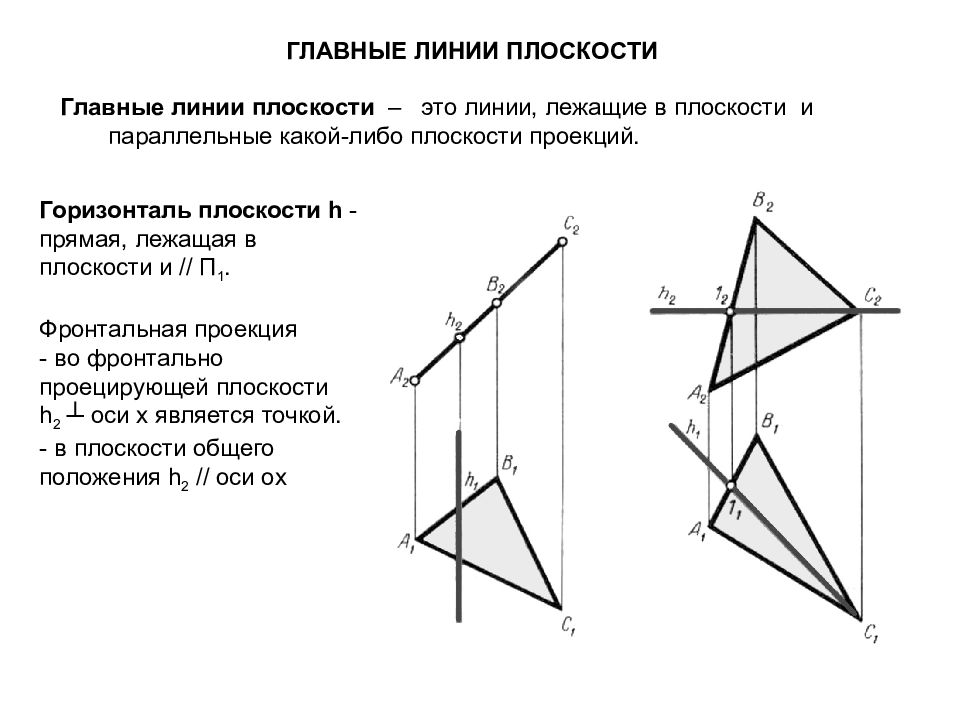

Главные линии плоскости Главные линии плоскости – это линии, лежащие в плоскости и параллельные какой-либо плоскости проекций. Горизонталь плоскости h - прямая, лежащая в плоскости и // П 1. Фронтальная проекция - во фронтально проецирующей плоскости h 2 ┴ оси х является точкой. - в плоскости общего положения h 2 // оси ох

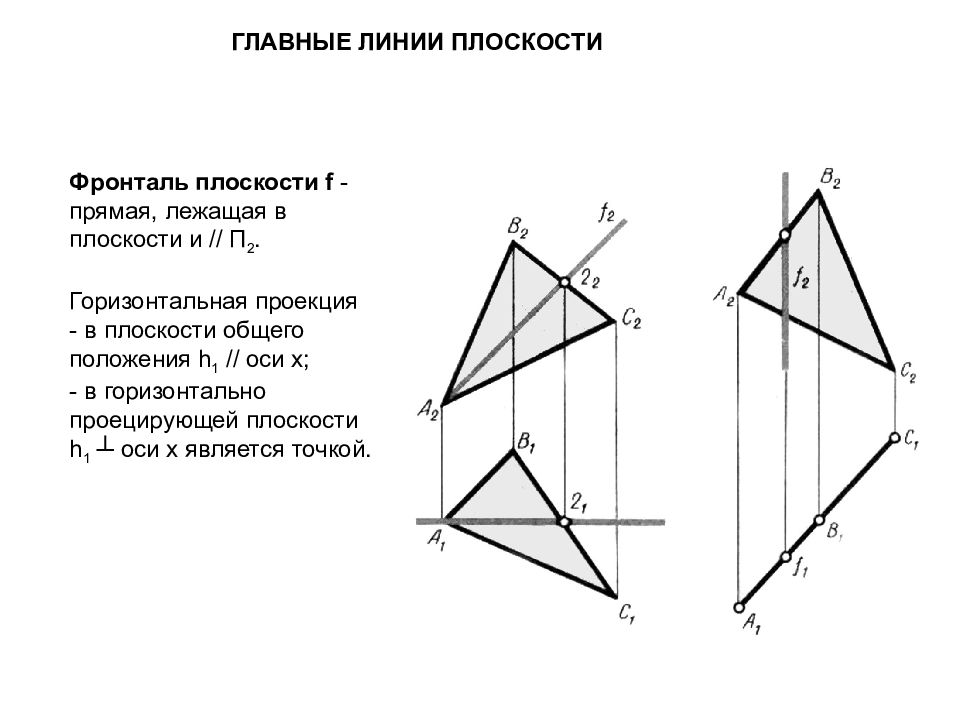

Главные линии плоскости Фронталь плоскости f - прямая, лежащая в плоскости и // П 2. Горизонтальная проекция - в плоскости общего положения h 1 // оси х; - в горизонтально проецирующей плоскости h 1 ┴ оси х является точкой.
Прямая плоскости, перпендикулярная горизонтали этой плоскости. ЛИНИЯ НАИБОЛЬШЕГО СКАТА ПЛОСКОСТИ. Горизонтальная проекция линии ската составляет прямой угол с горизонтальными проекциями горизонталей плоскости.

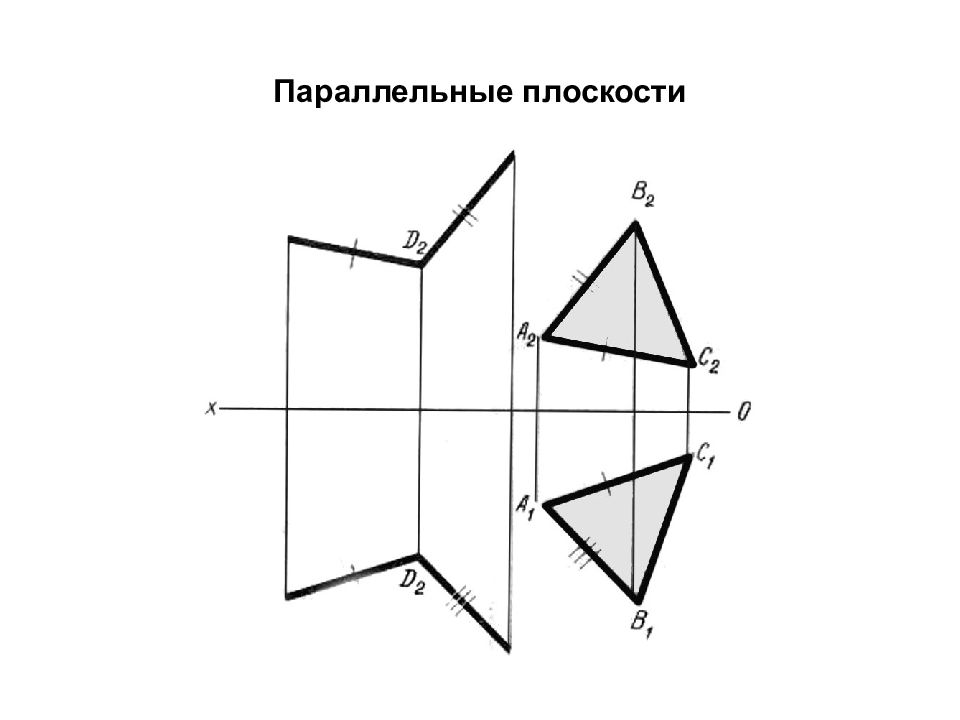

взаимное ПОЛОЖЕНИЕ ПРЯМЫХ И плоскостей
взаимное ПОЛОЖЕНИЕ ПРЯМЫХ И плоскостей
Пересечение двух плоскостей Если плоскости не параллельны, то они обязательно пересекутся Обе плоскости занимают частное положение Одна плоскость занимает частное положение, другая общее положение Обе плоскости занимают общее положение взаимное ПОЛОЖЕНИЕ ПРЯМЫХ И плоскостей

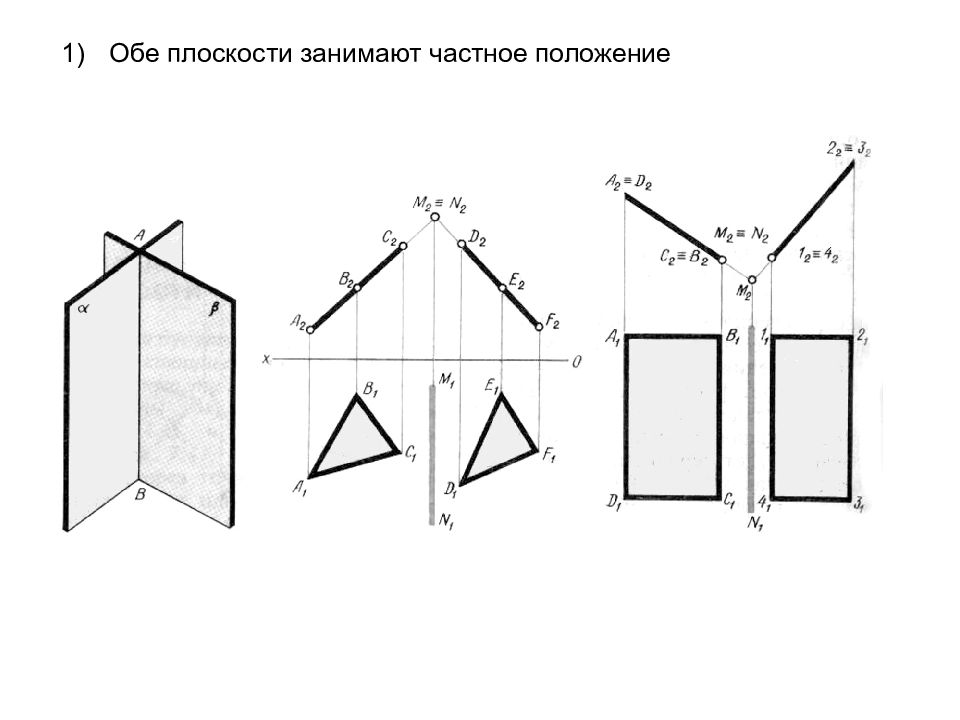

Обе плоскости занимают частное положение

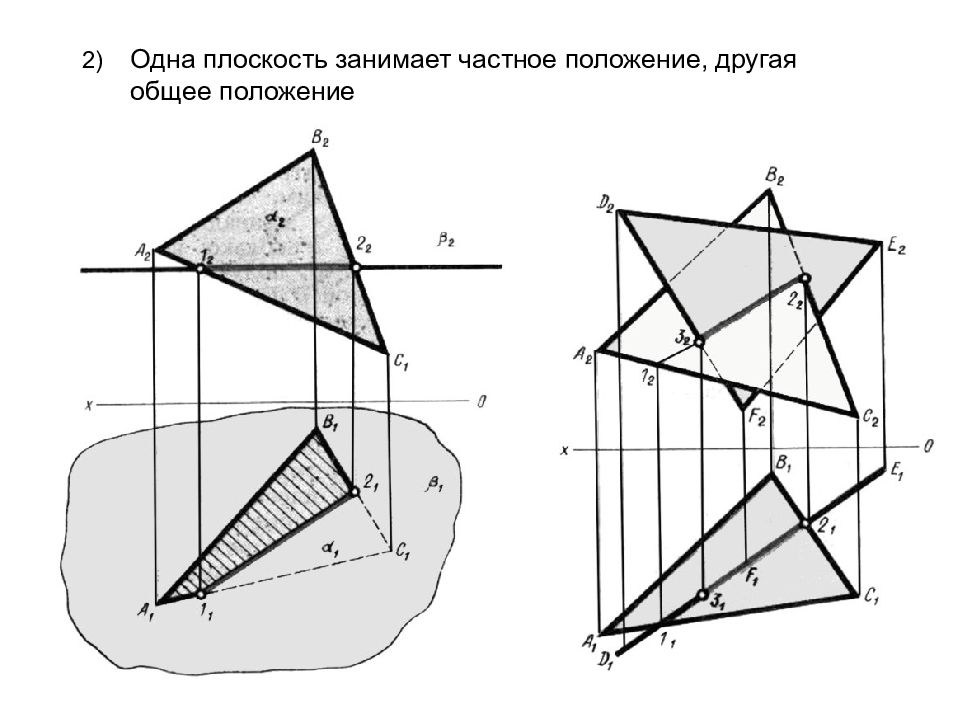

2) Одна плоскость занимает частное положение, другая общее положение

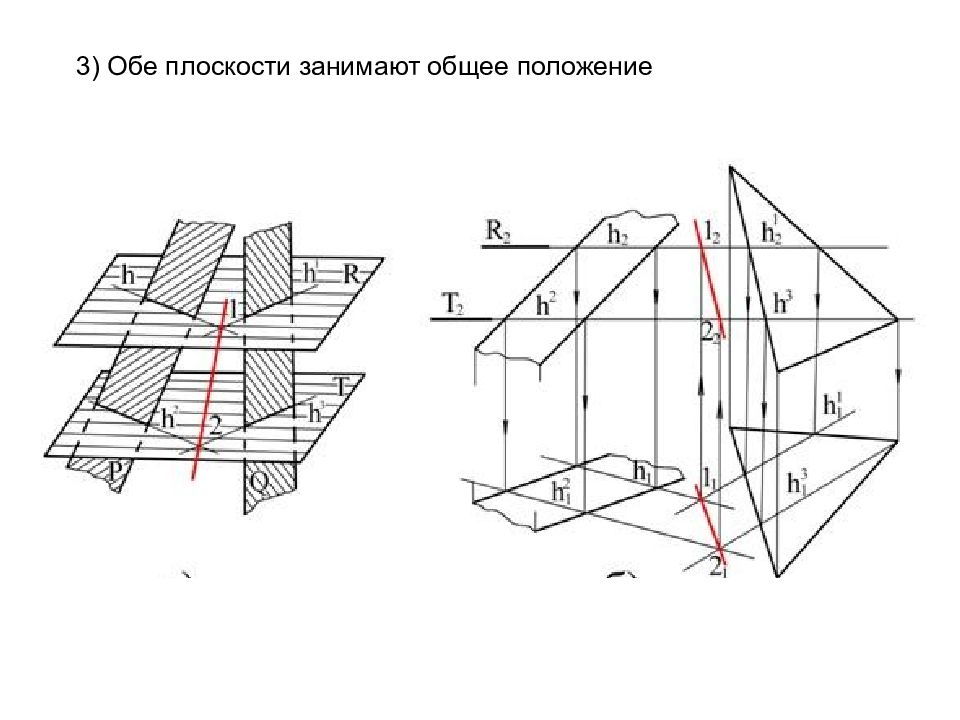

3) Обе плоскости занимают общее положение
Пересечение прямой и плоскости Если прямая не параллельна плоскости, то она пересекает её под некоторым углом.
взаимное ПОЛОЖЕНИЕ ПРЯМЫХ И плоскостей

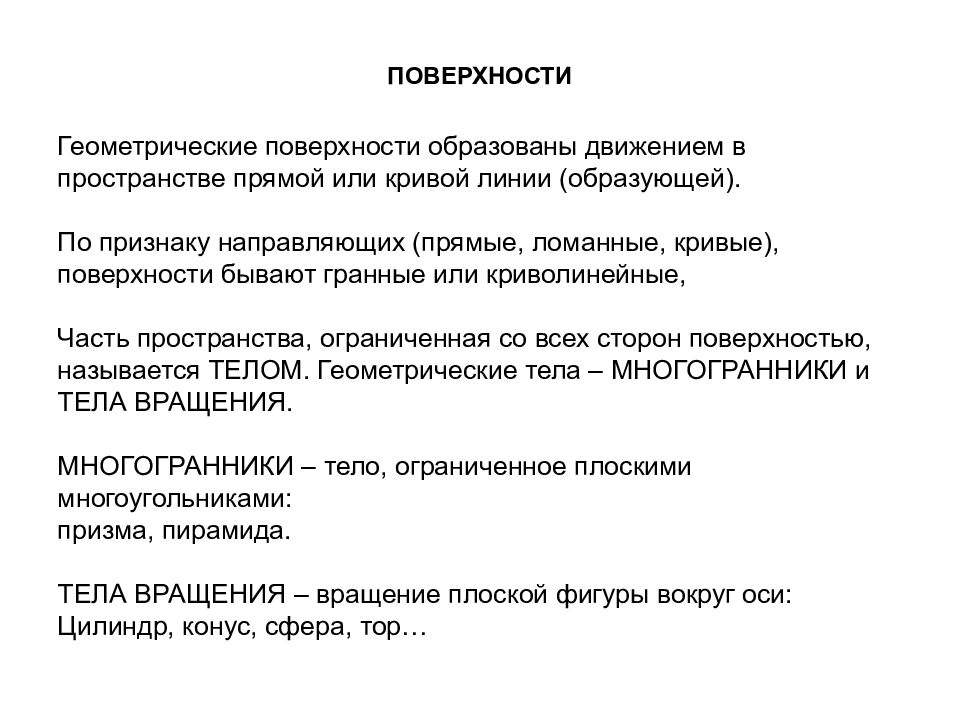

Геометрические поверхности образованы движением в пространстве прямой или кривой линии (образующей). По признаку направляющих (прямые, ломанные, кривые), поверхности бывают гранные или криволинейные, Часть пространства, ограниченная со всех сторон поверхностью, называется ТЕЛОМ. Геометрические тела – МНОГОГРАННИКИ и ТЕЛА ВРАЩЕНИЯ. МНОГОГРАННИКИ – тело, ограниченное плоскими многоугольниками: призма, пирамида. ТЕЛА ВРАЩЕНИЯ – вращение плоской фигуры вокруг оси: Цилиндр, конус, сфера, тор…

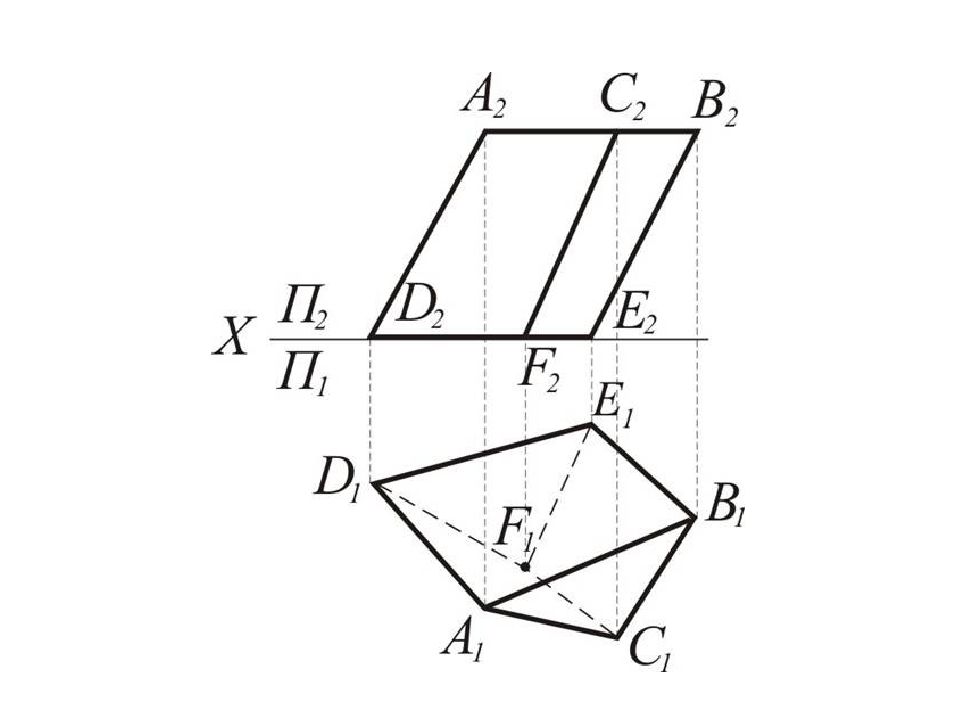

Многогранные поверхности. Поверхность, образованная частями попарно пересекающихся плоскостей, называется многогранной. Геометрическое тело, со всех сторон ограниченное плоскими многоугольниками, называется многогранником. Простейшими многогранниками являются пирамиды и призмы. Количество проекций многогранника должно быть таким, чтобы обеспечить обратимость чертежа.
поверхности
1) - цилиндрическая поверхность вращения. 2) - коническая поверхность вращения. 3) - сфера Примеры определителей для простейших поверхностей.
а)- цилиндр вращения б) конус вращения в)- однополостный гиперболоид вращения поверхности ОБРАЗУЕМЫЕ ВРАЩЕНИЕМ ПРЯМОЙ ЛИНИИ
Тор Сфера поверхности ОБРАЗУЕМЫЕ ВРАЩЕНИЕМ ОКРУЖНОСТИ

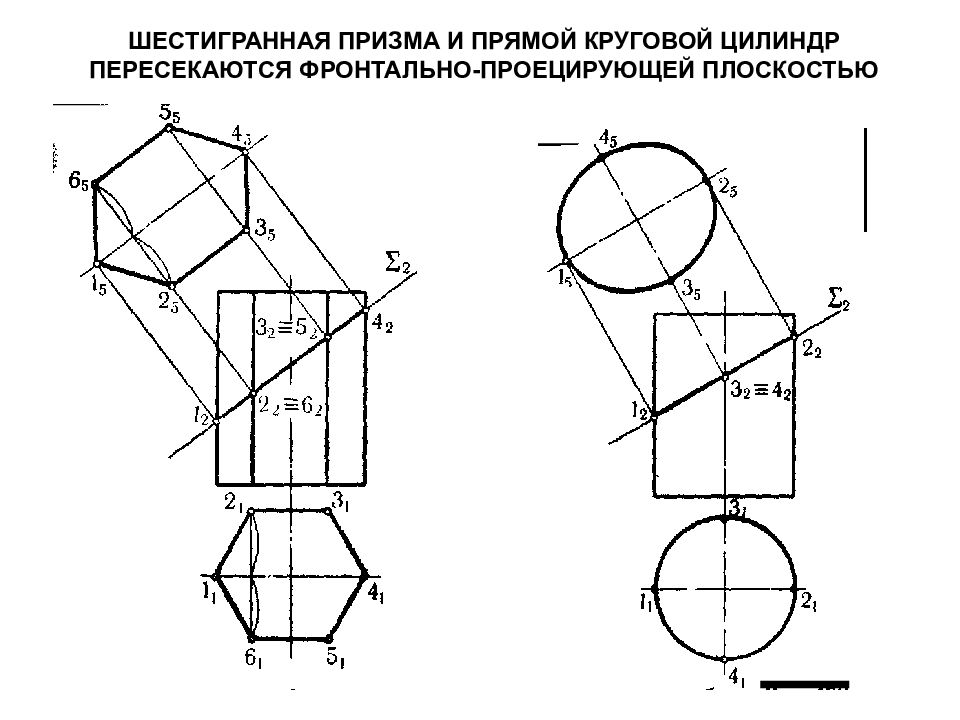

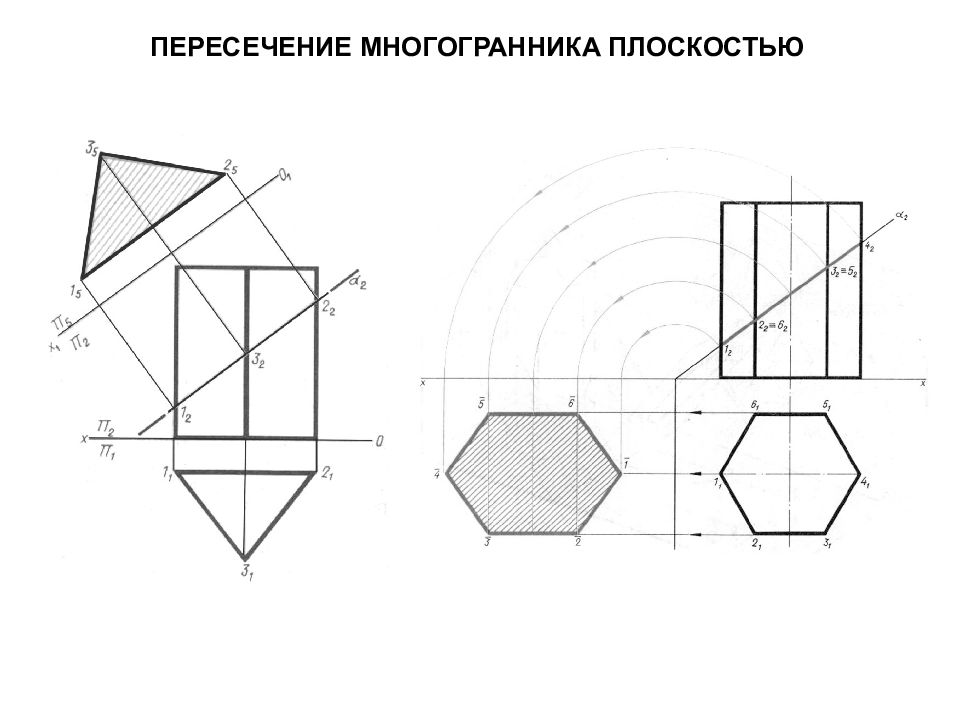

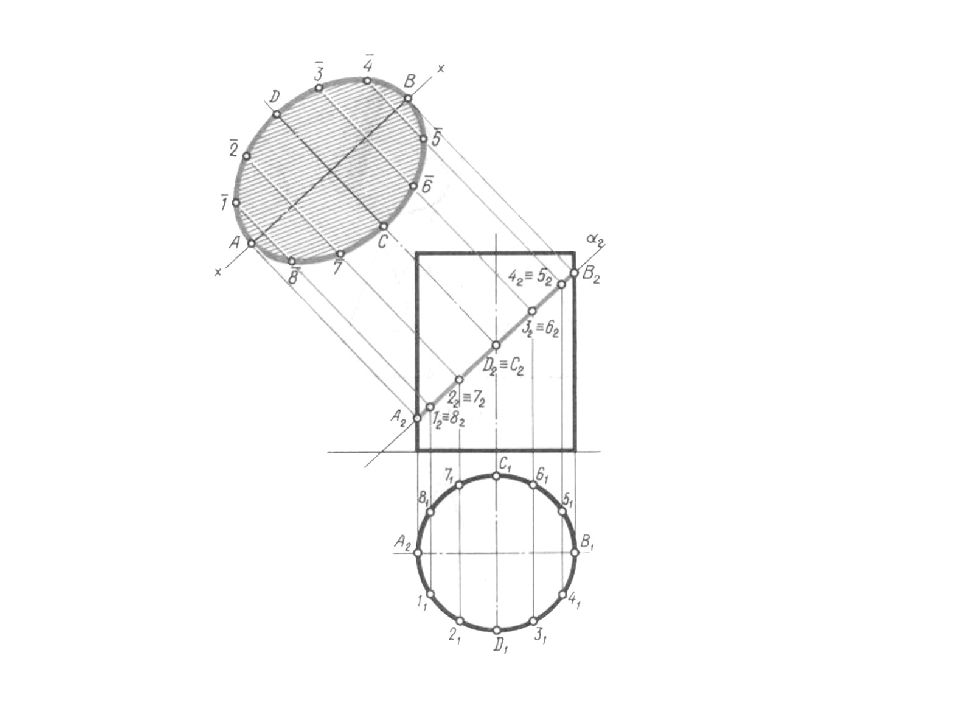

ШЕСТИГРАННАЯ ПРИЗМА И ПРЯМОЙ КРУГОВОЙ ЦИЛИНДР ПЕРЕСЕКАЮТСЯ ФРОНТАЛЬНО-ПРОЕЦИРУЮЩЕЙ ПЛОСКОСТЬЮ

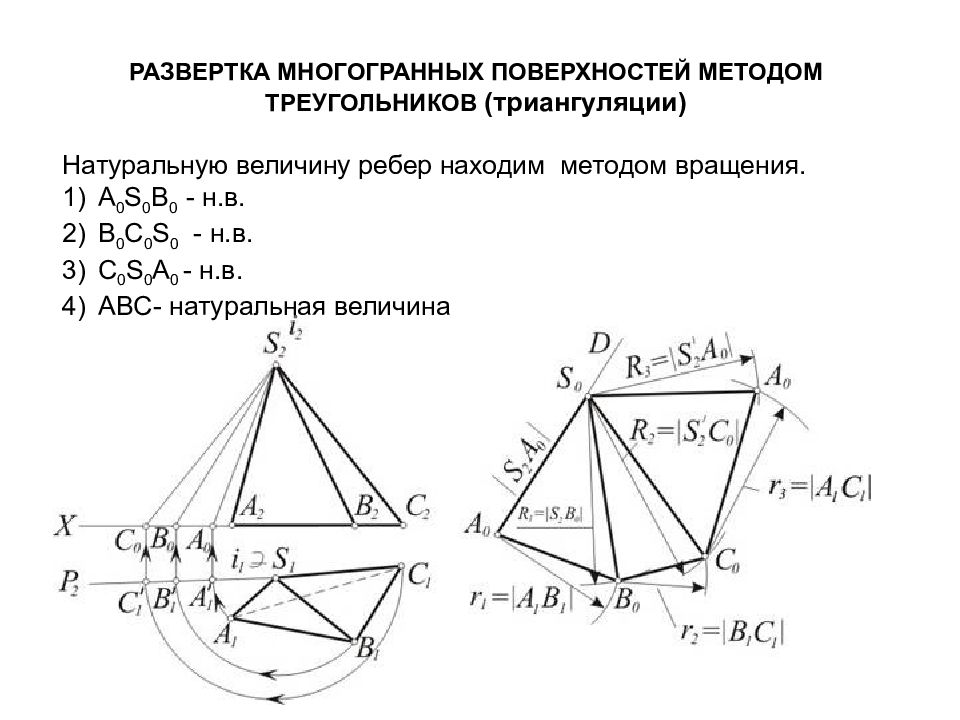

Натуральную величину ребер находим методом вращения. А 0 S 0 B 0 - н.в. B 0 C 0 S 0 - н.в. C 0 S 0 A 0 - н.в. ABC- натуральная величина

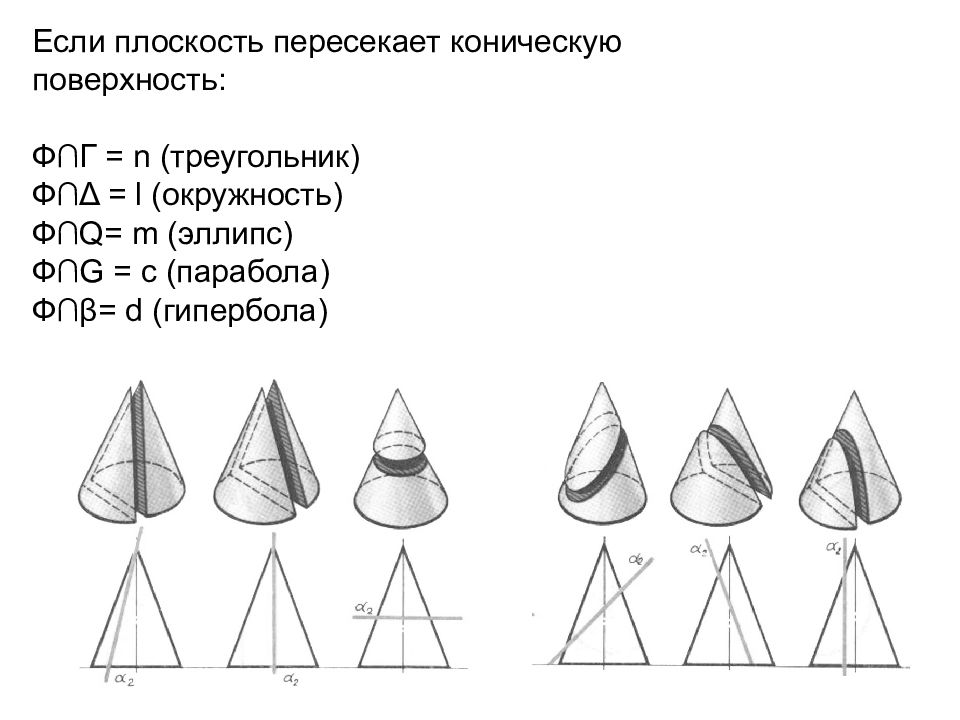

Если плоскость пересекает коническую поверхность: Ф∩Г = n (треугольник) Ф∩ Δ = l (окружность) Ф∩ Q = m (эллипс) Ф∩ G = c (парабола) Ф∩ β = d (гипербола)

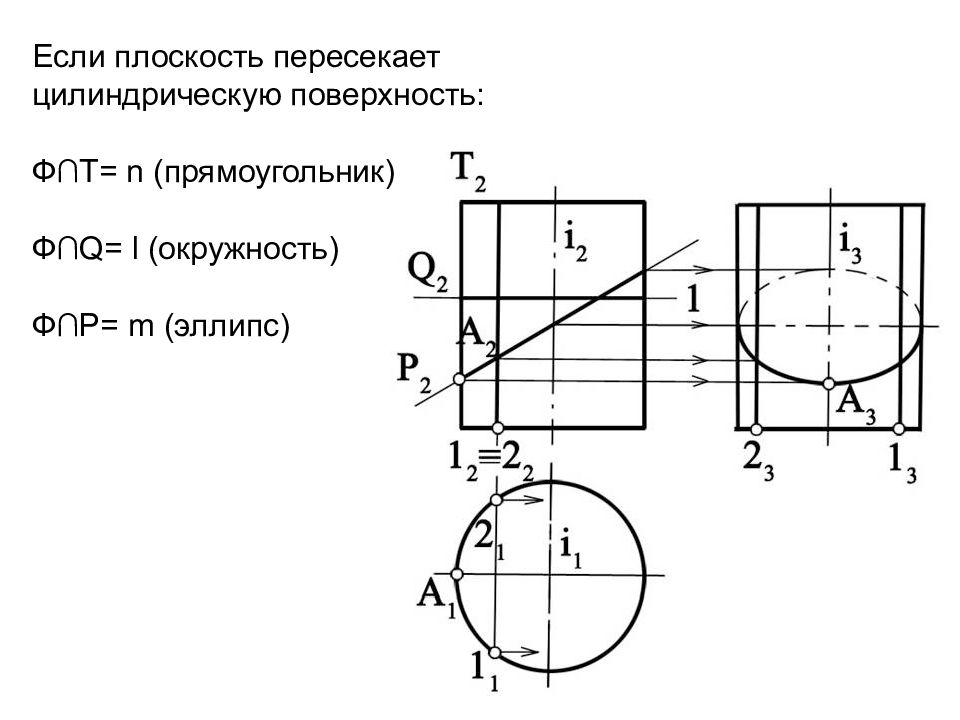

Если плоскость пересекает цилиндрическую поверхность: Ф∩Т= n (прямоугольник) Ф∩ Q = l (окружность) Ф∩ P = m (эллипс)

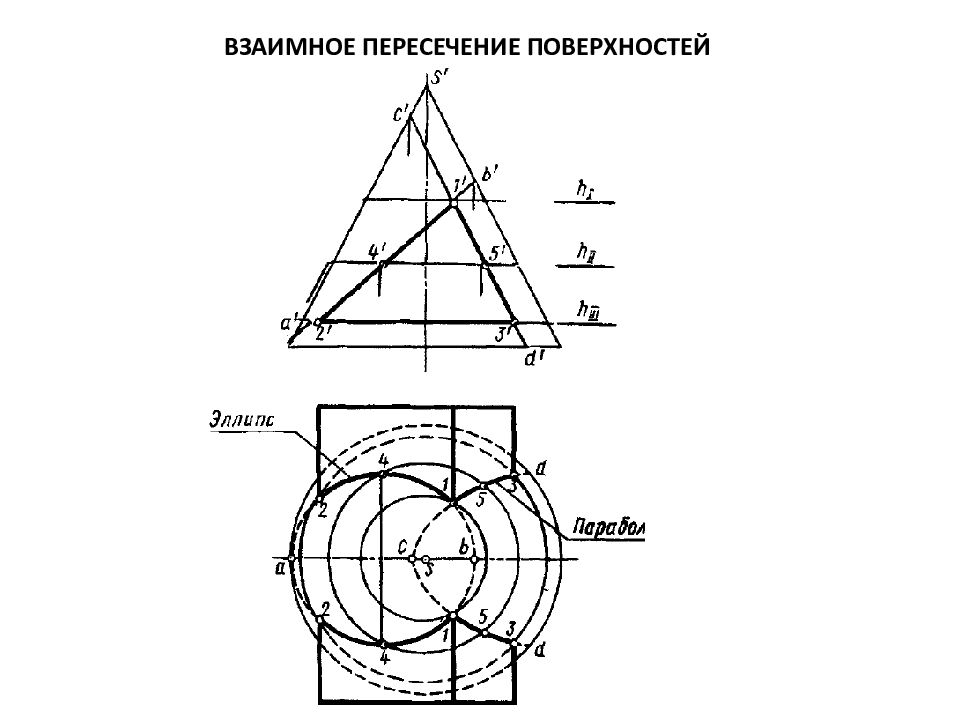

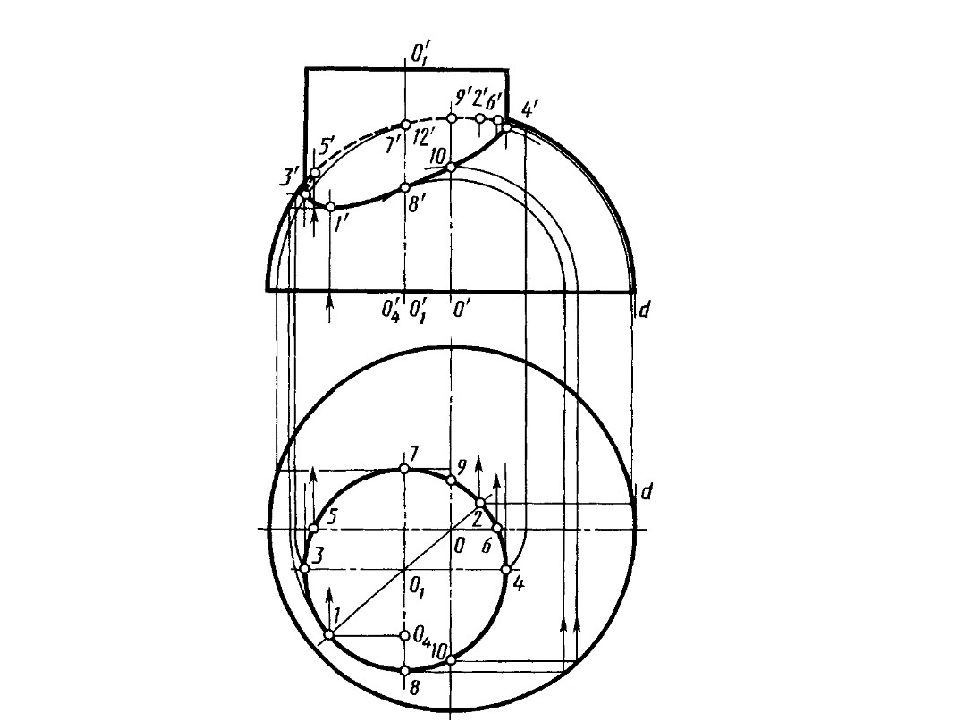

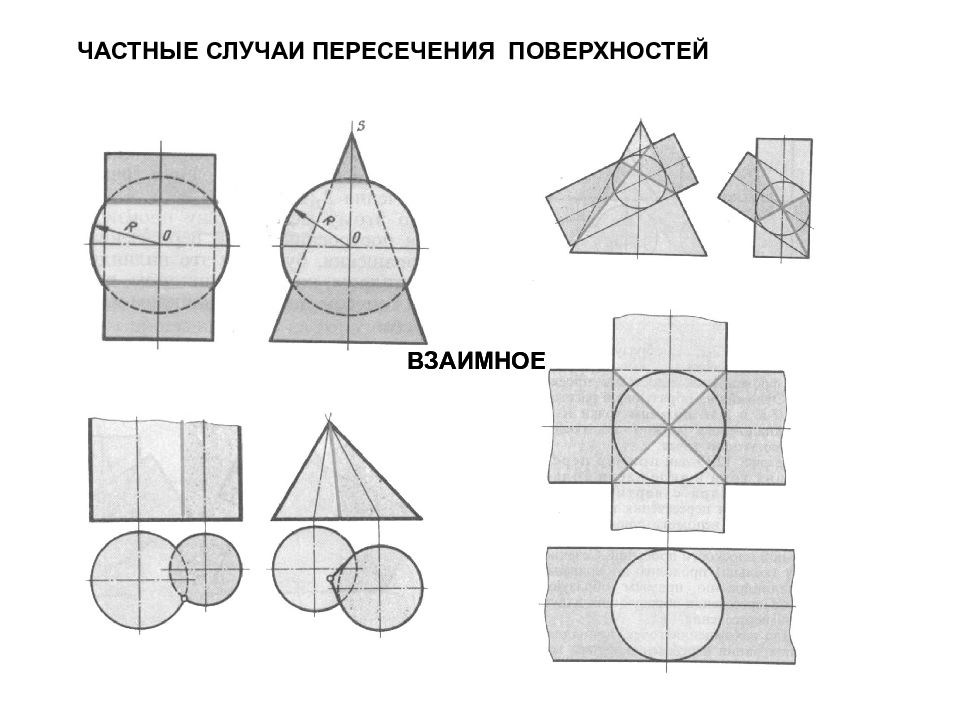

Взаимное Взаимное Частные случаи пересечения поверхностей

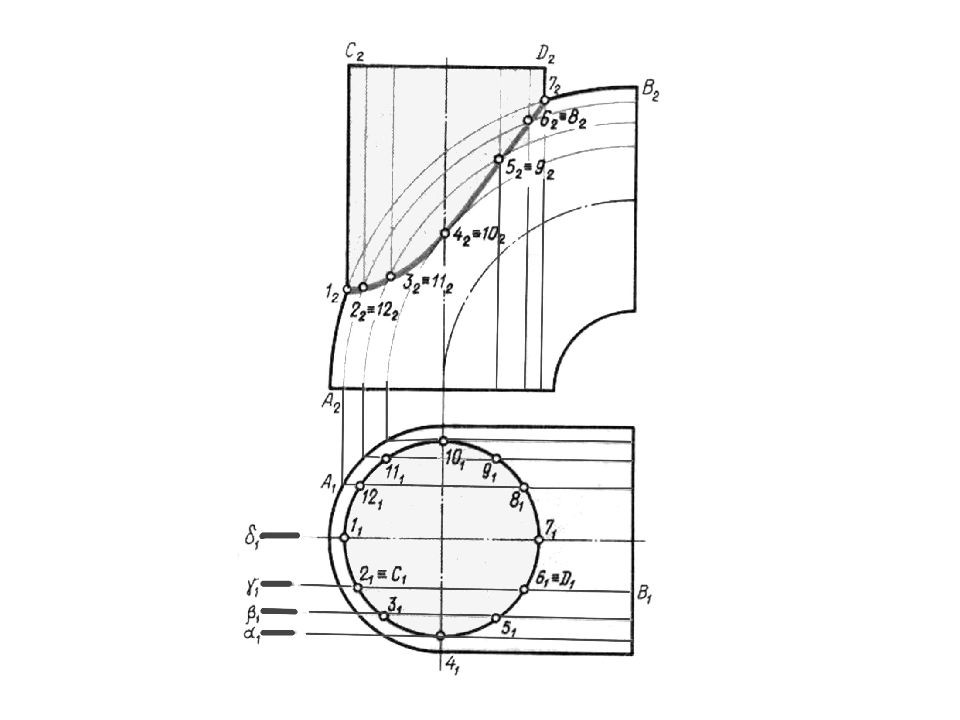

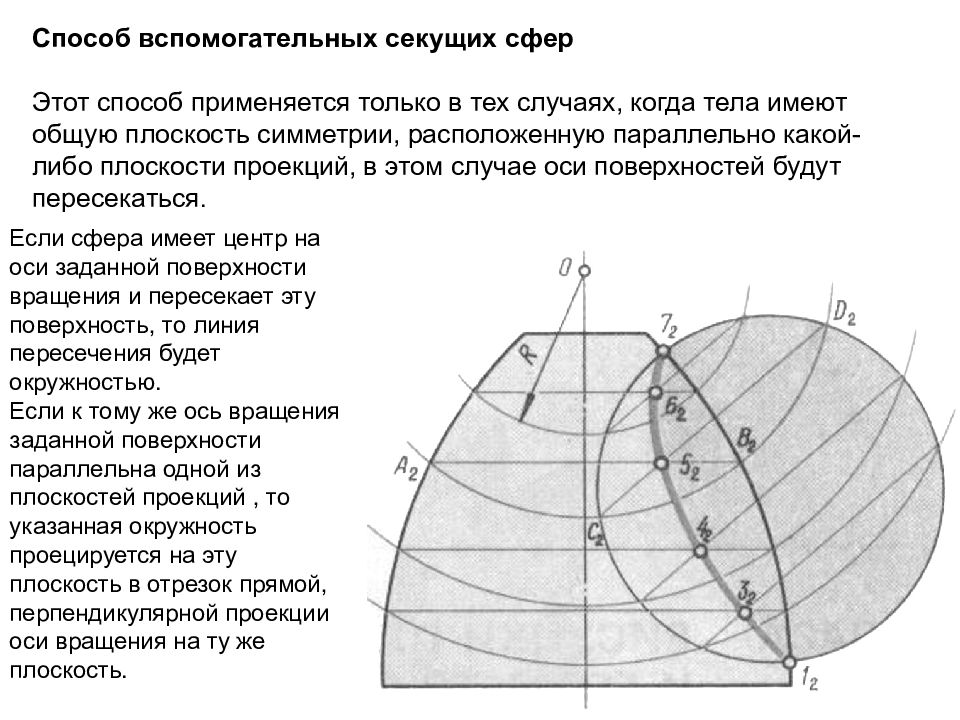

Способ вспомогательных секущих сфер Этот способ применяется только в тех случаях, когда тела имеют общую плоскость симметрии, расположенную параллельно какой-либо плоскости проекций, в этом случае оси поверхностей будут пересекаться. Если сфера имеет центр на оси заданной поверхности вращения и пересекает эту поверхность, то линия пересечения будет окружностью. Если к тому же ось вращения заданной поверхности параллельна одной из плоскостей проекций, то указанная окружность проецируется на эту плоскость в отрезок прямой, перпендикулярной проекции оси вращения на ту же плоскость.
