Обозначение сварных соединений на чертежах ГОСТ 2.312-72* – Условные — презентация

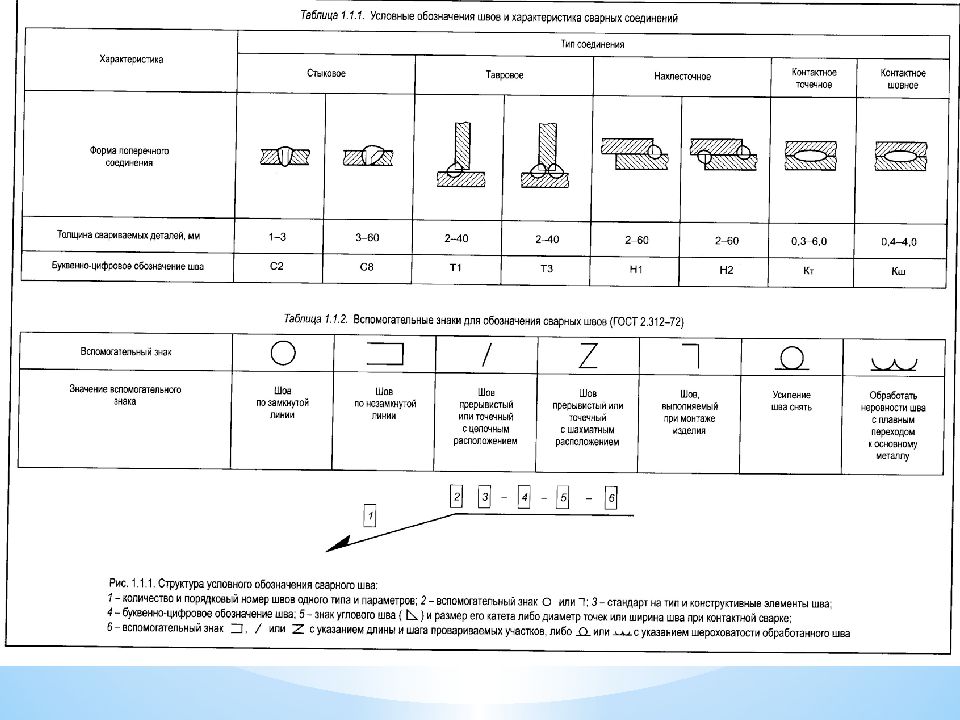

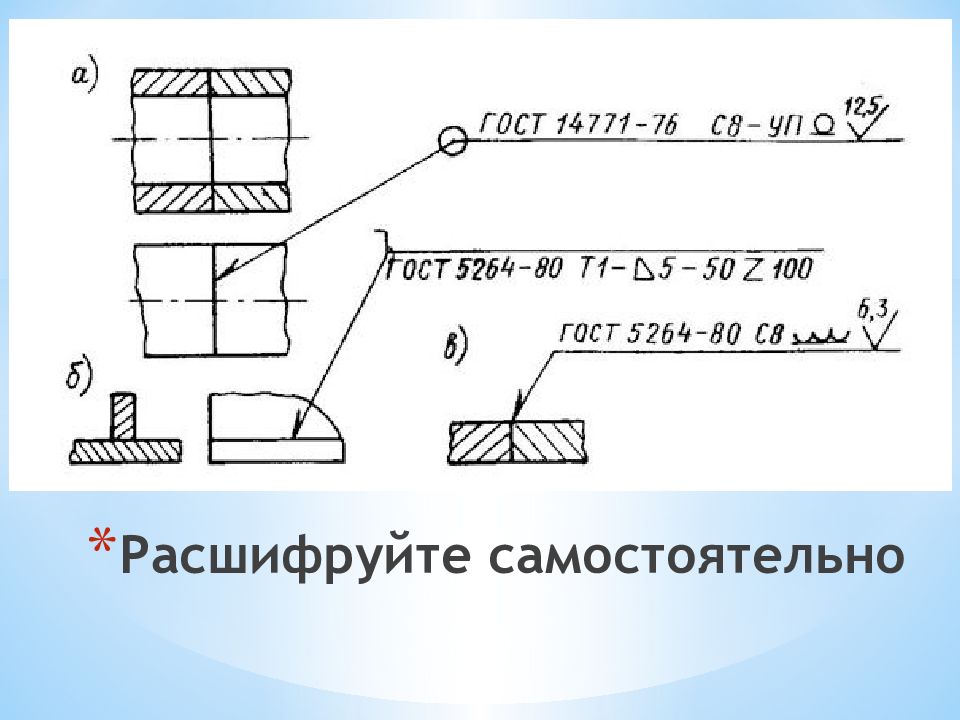

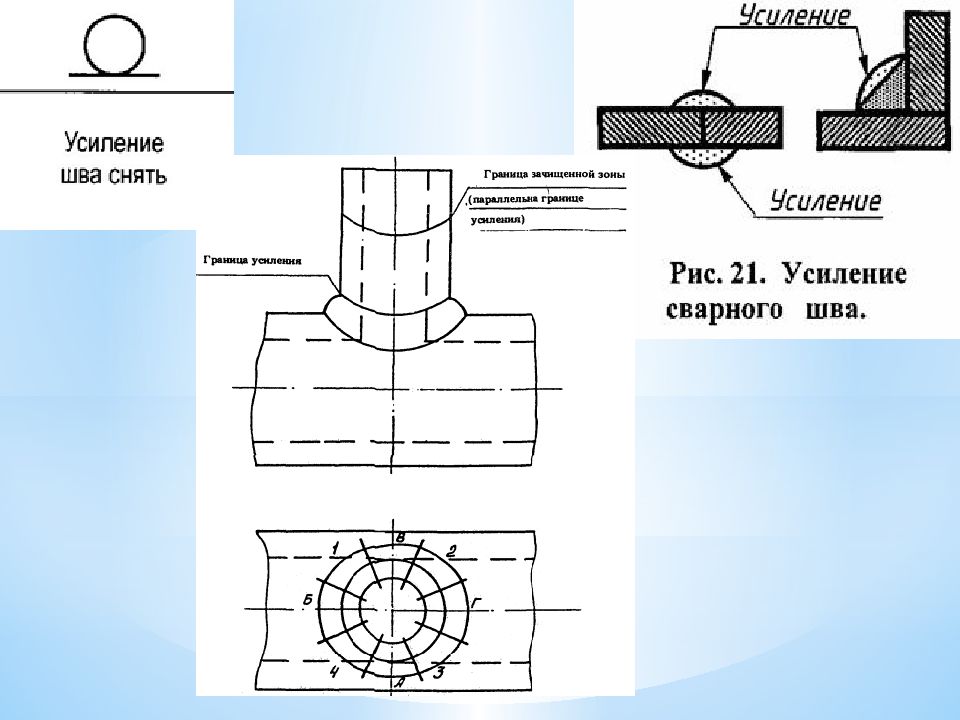

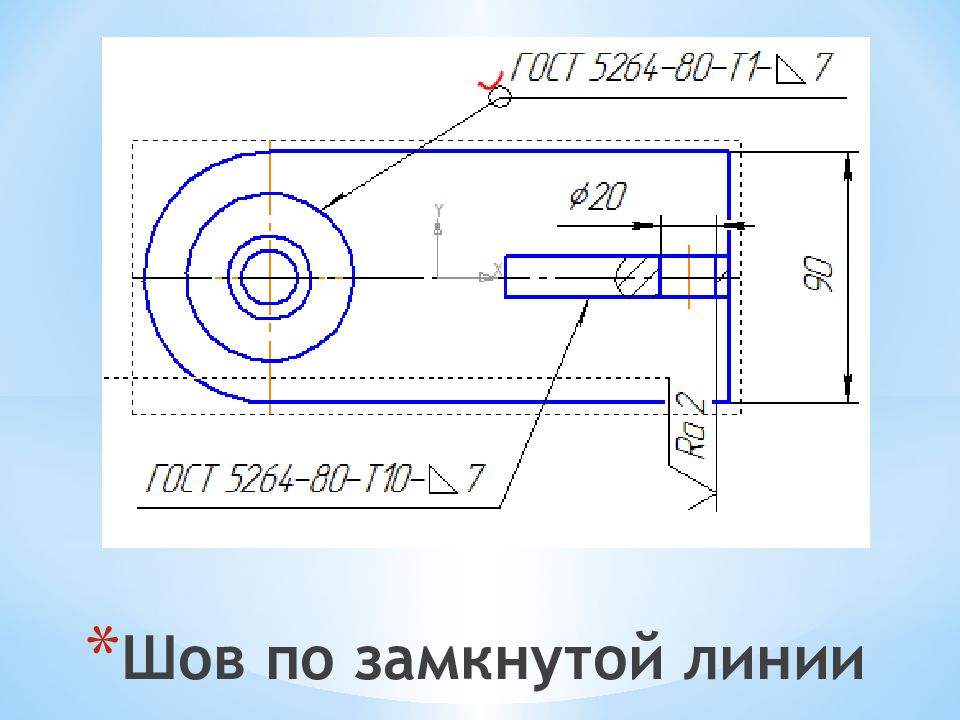

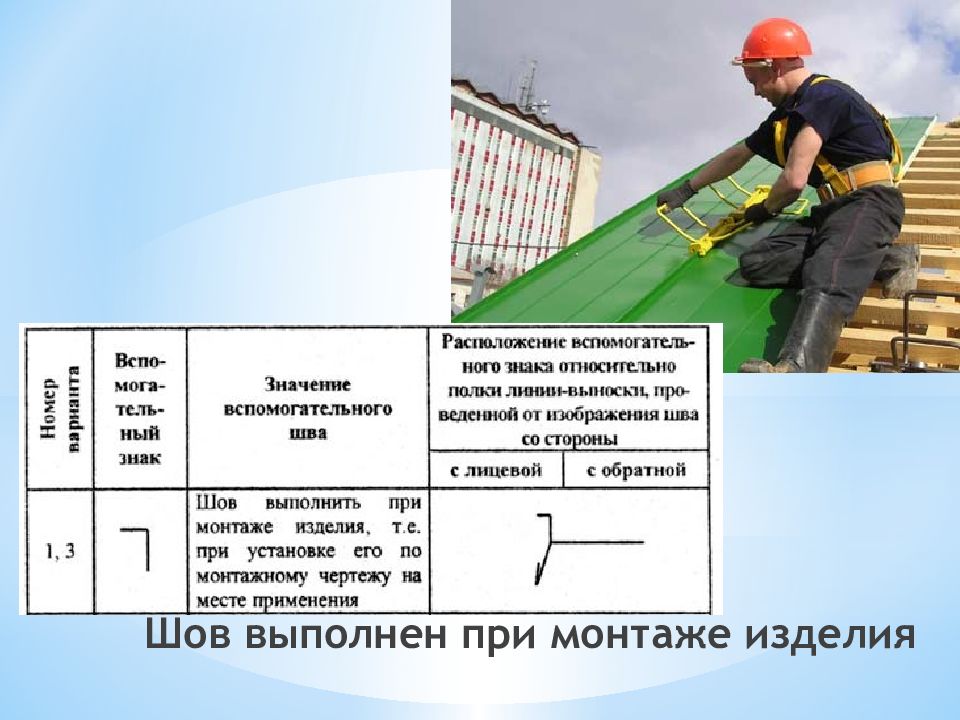

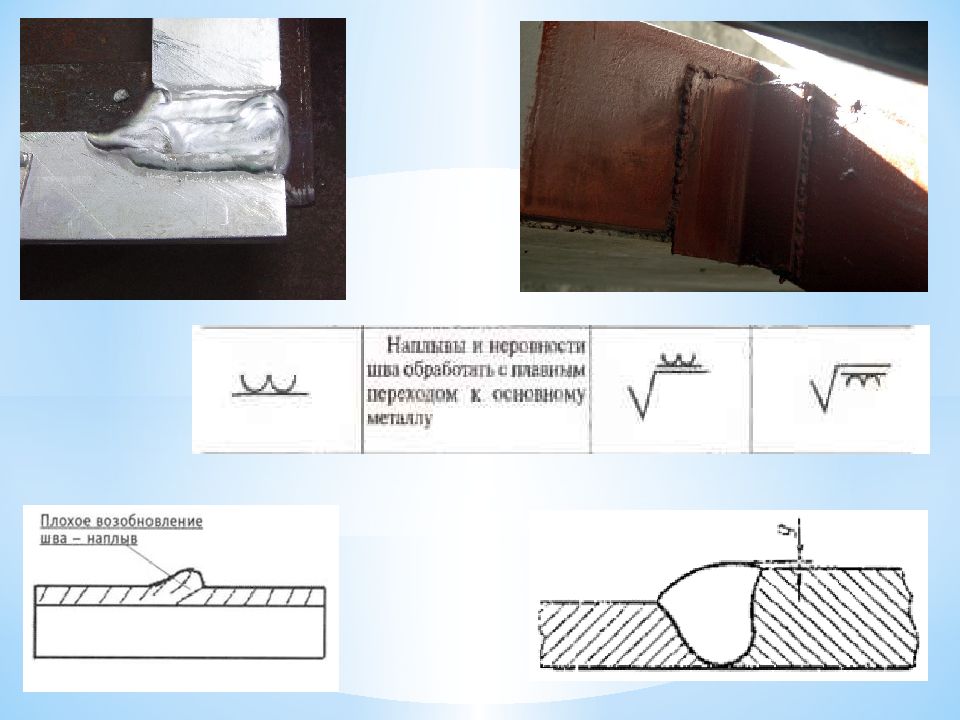

Обозначение сварных соединений на чертежах ГОСТ 2.312-72* – Условные изображения и обозначения швов сварных соединений;

Изображение слайда

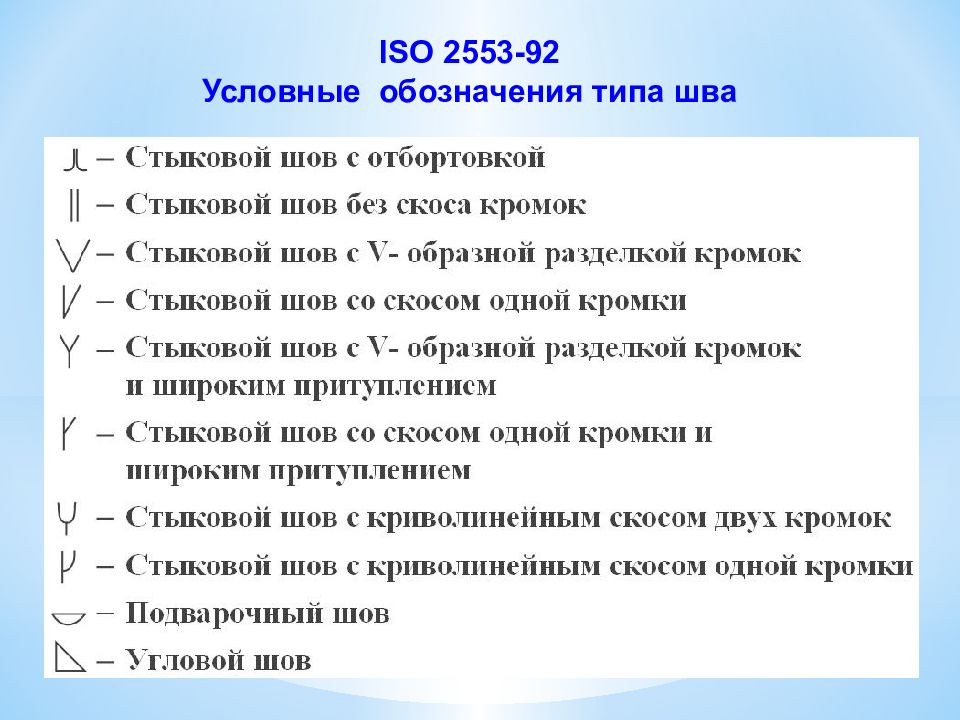

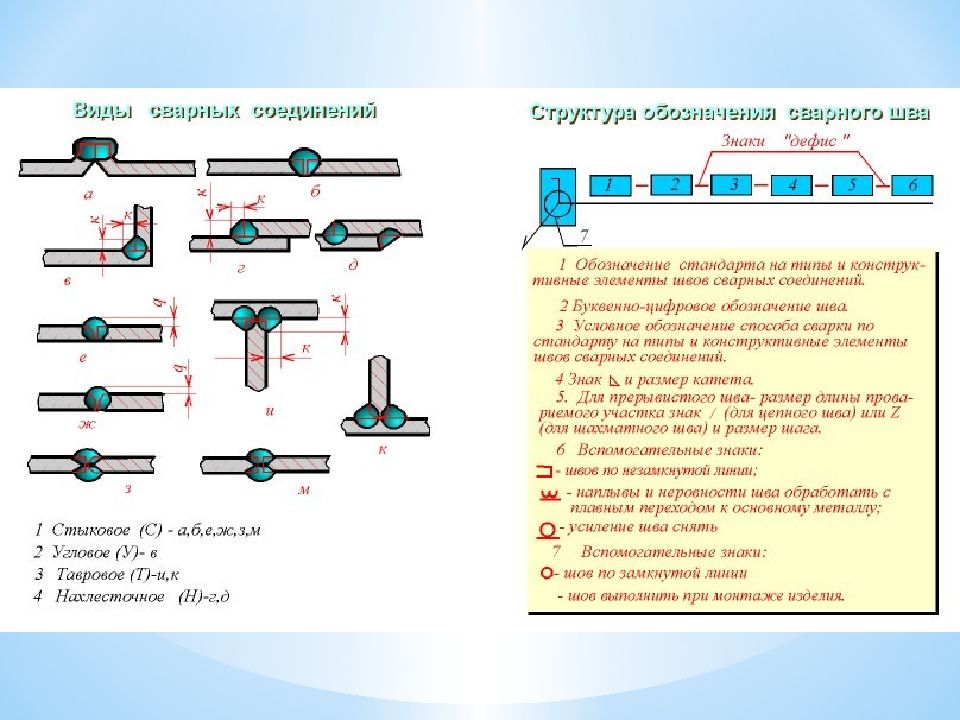

ISO 2553 -92 Условные обозначения типа шва

Изображение слайда

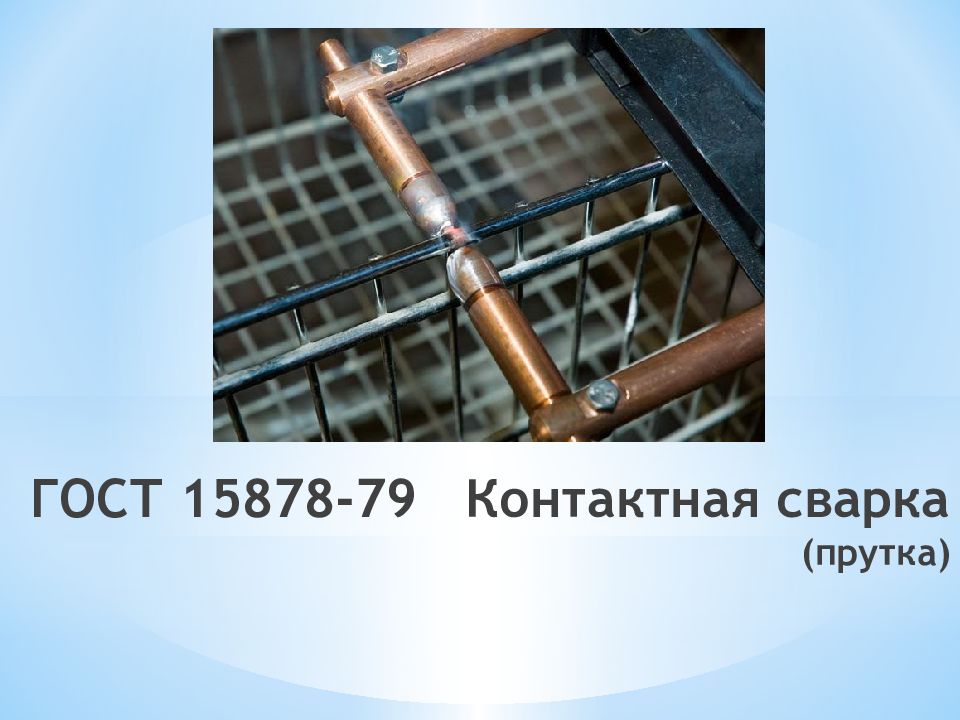

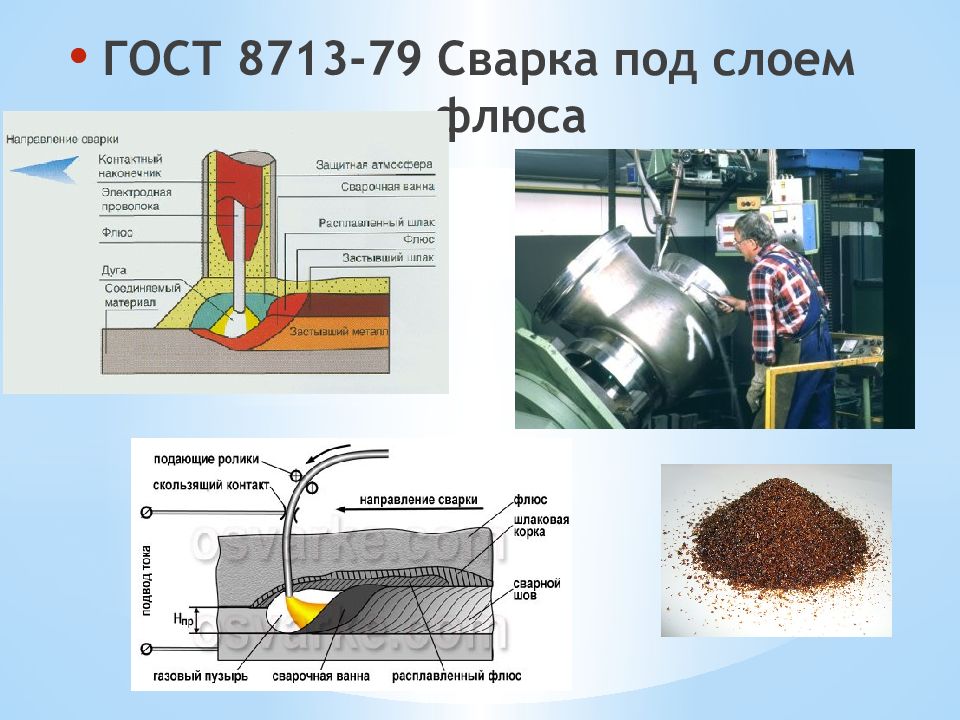

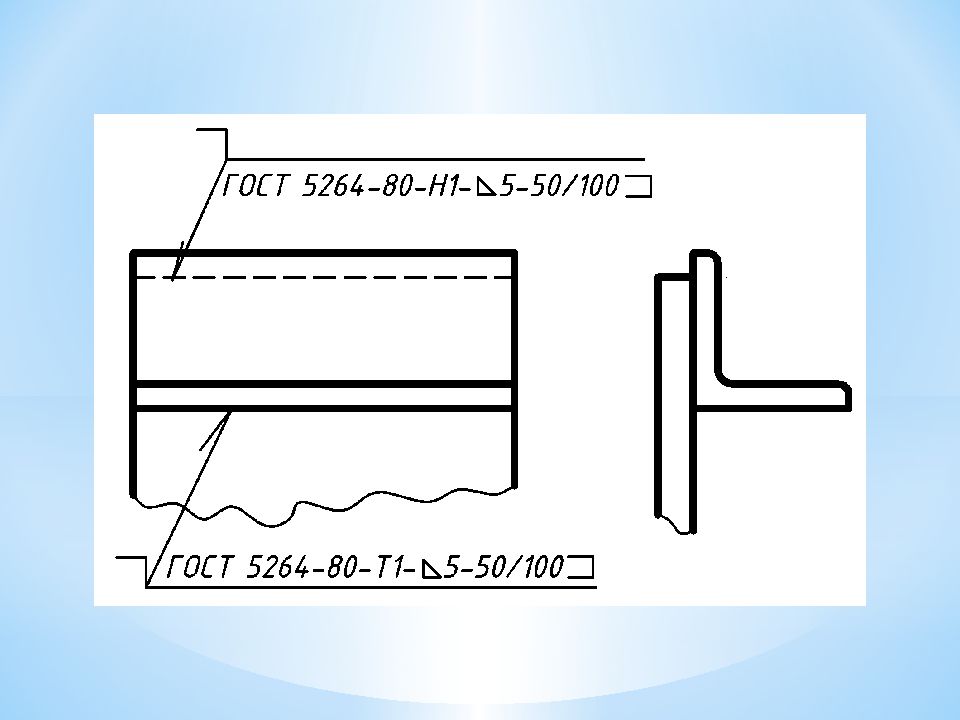

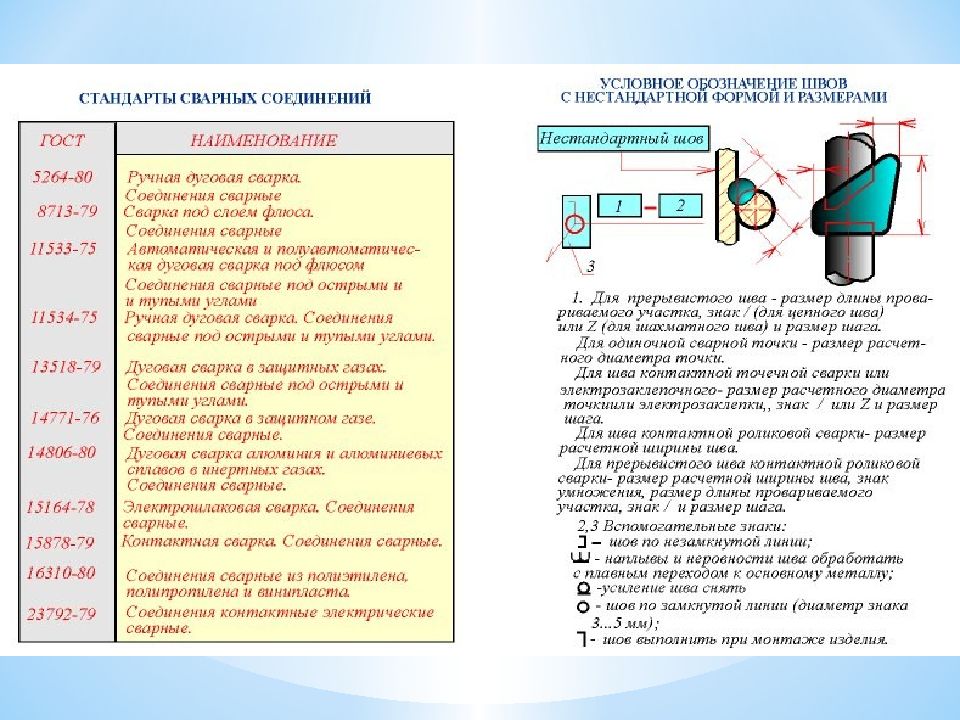

ГОСТ 5264-80 Ручная дуговая сварка ГОСТ 14771-76 Дуговая сварка в защитном газе ГОСТ 8713-79 Сварка под слоем флюса ГОСТ 15878-79 Контактная сварка

Изображение слайда

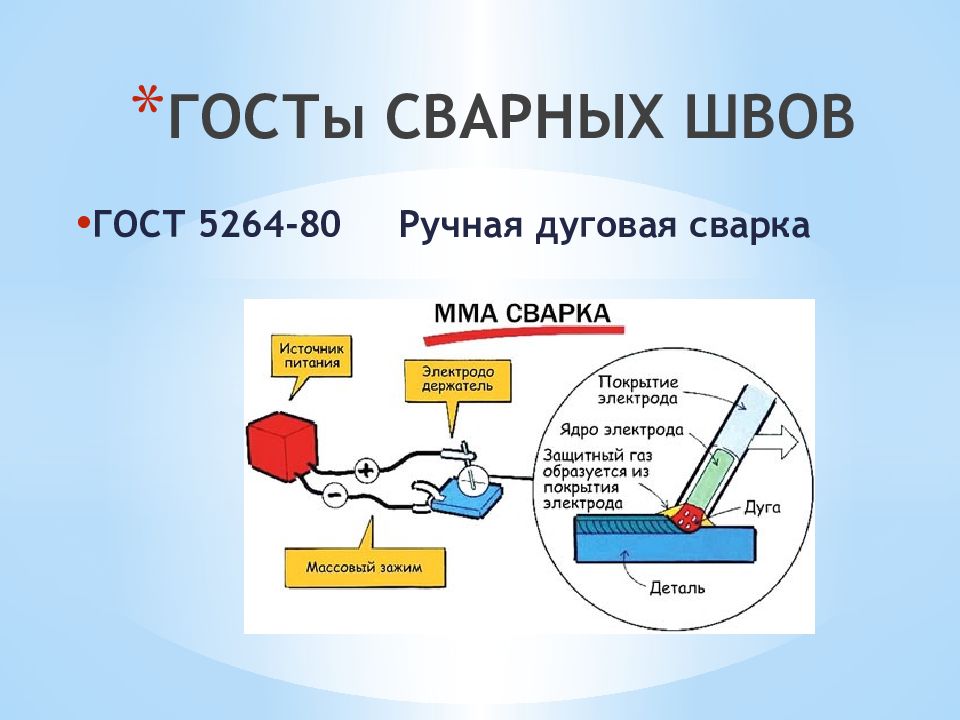

ГОСТ 5264-80 Ручная дуговая сварка

Изображение слайда

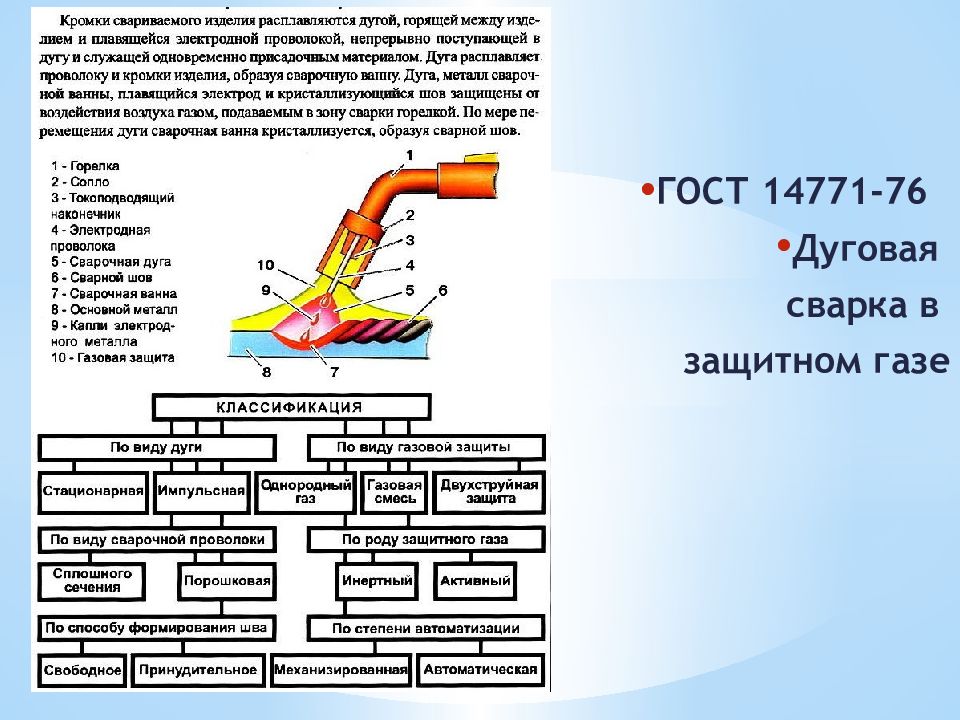

ГОСТ 14771-76 Дуговая сварка в защитном газе

Изображение слайда

В стандарте приняты следующие обозначения способов сварки : ИН - в инертных газах неплавящимся электродом без присадочного металла; ИНп - в инертных газах неплавящимся электродом с присадочным металлом; ИП - в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом УП - в углекислом газе и его смеси с кислородом плавящимся электродом.

Изображение слайда

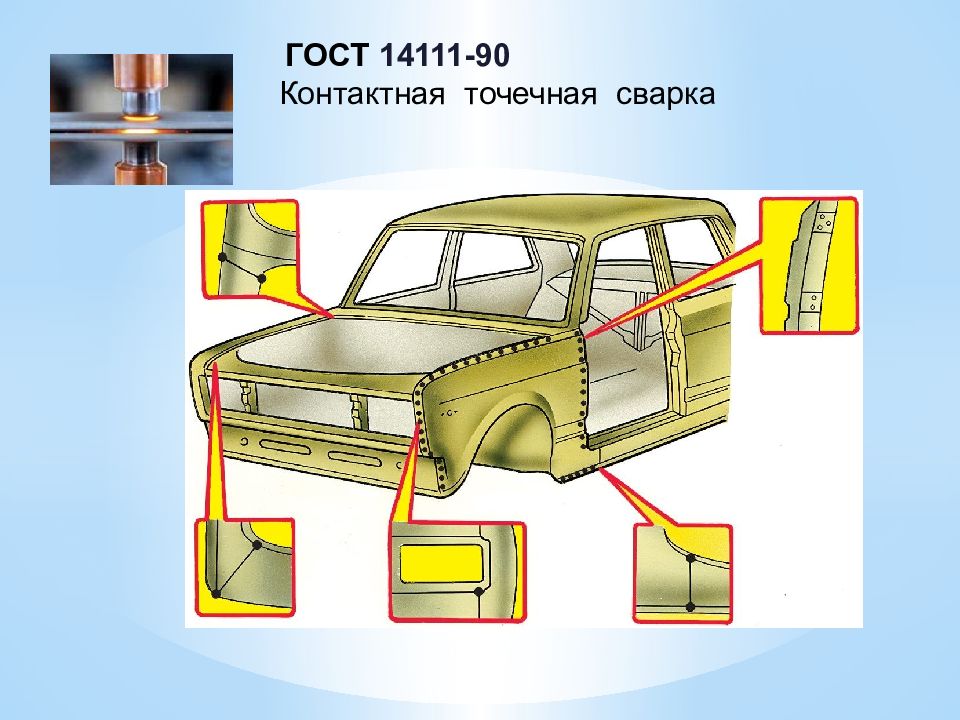

ГОСТ   14111-90 Контактная точечная сварка

Изображение слайда

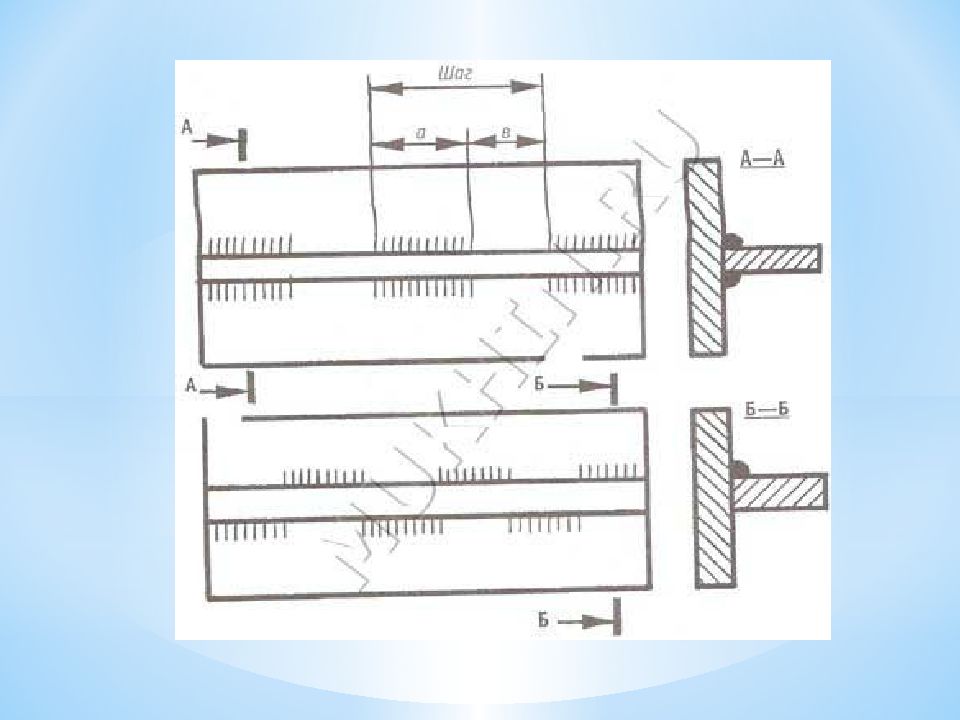

Шов прерывистый или точечный с цепным расположением

Изображение слайда

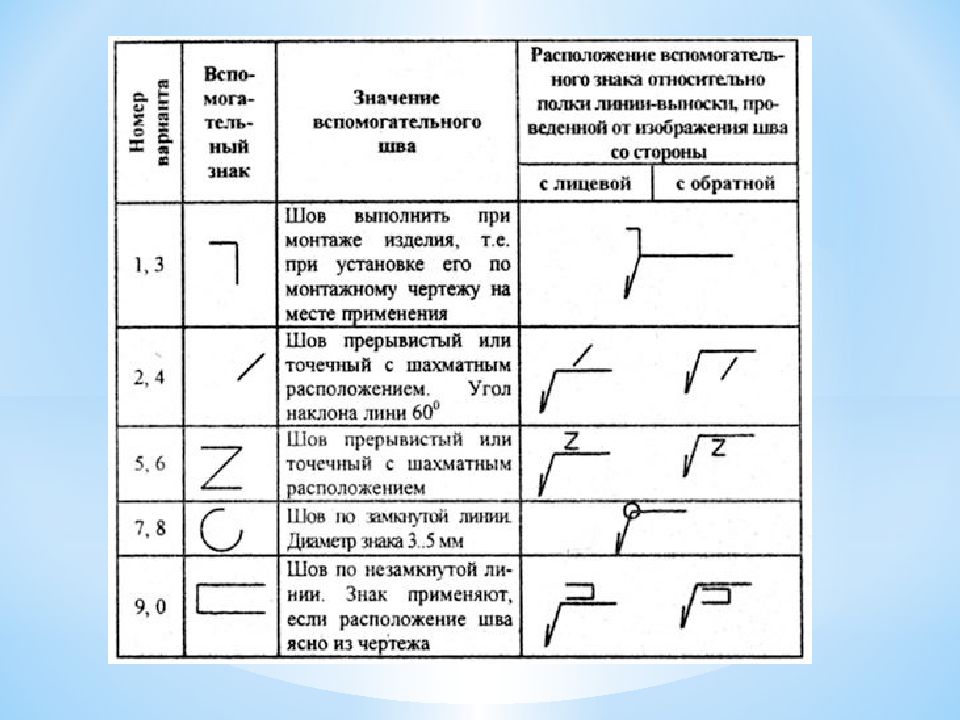

Шов прерывистый или точечный с шахматным расположением

Изображение слайда
