Леонардо-да-Винчи (1452-1519) использовал каноны “ золотого сечения ” при изучении черепа
Картина из трактата А.Везалия “Epitome” Надпись гласит: “ Вечное есть творение разума, прочее – удел смерти “ Череп символизирует одновременно как мудрость, так и бренность земного бытия (1514-1564)

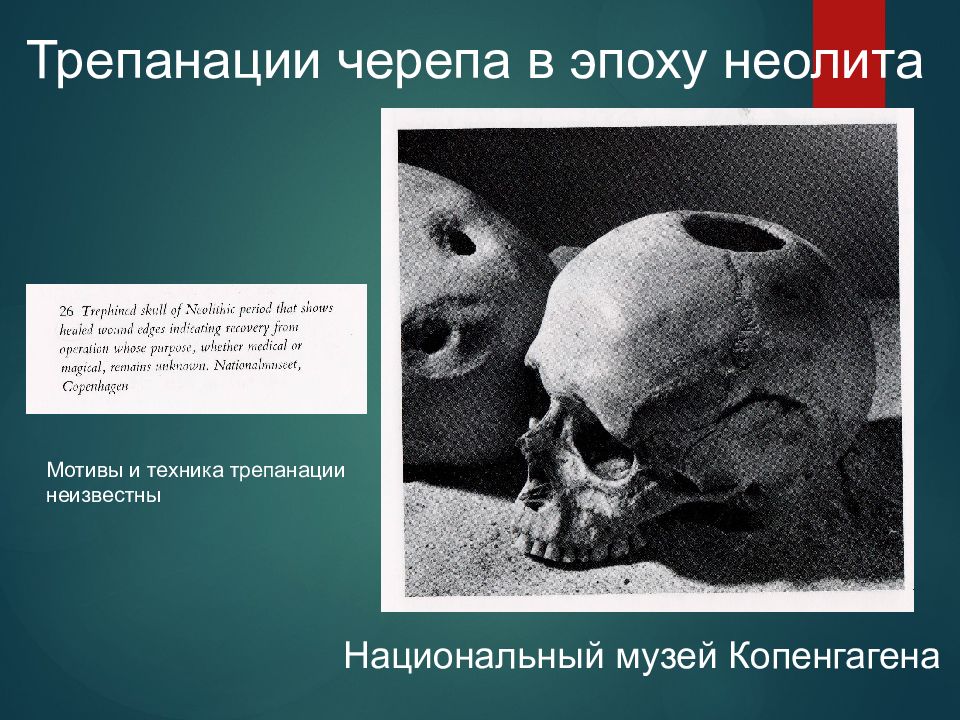

Трепанации черепа в эпоху неолита Национальный музей Копенгагена Мотивы и техника трепанации неизвестны
Культовые трепанации черепа Ископаемые мужские черепа эпохи палеолита
Трепанация черепа по медицинским показаниям

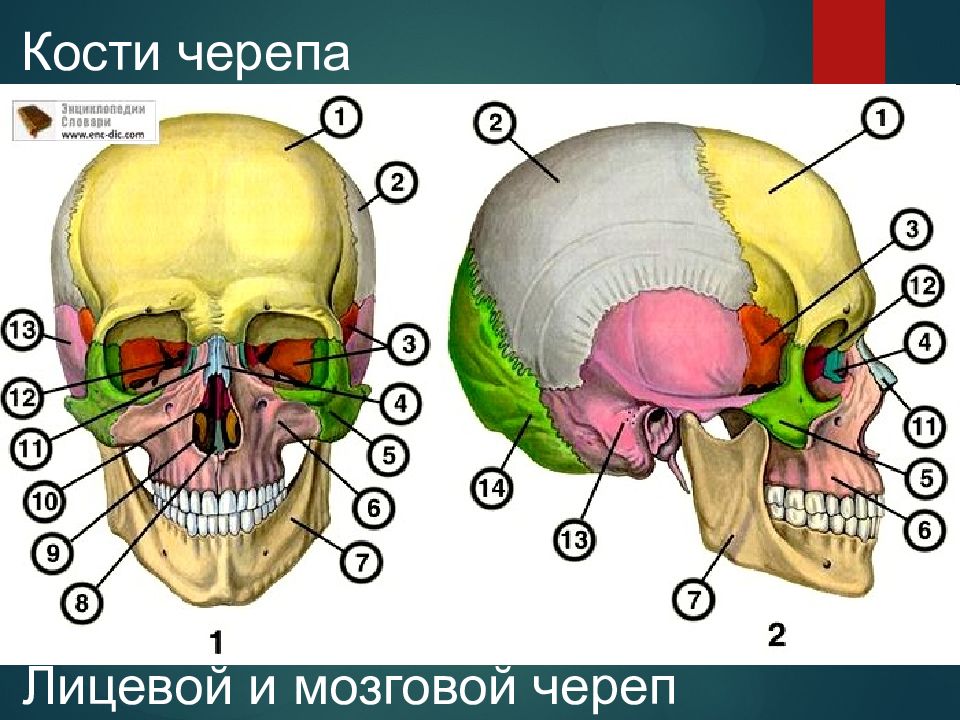

Кости черепа Лицевой и мозговой череп

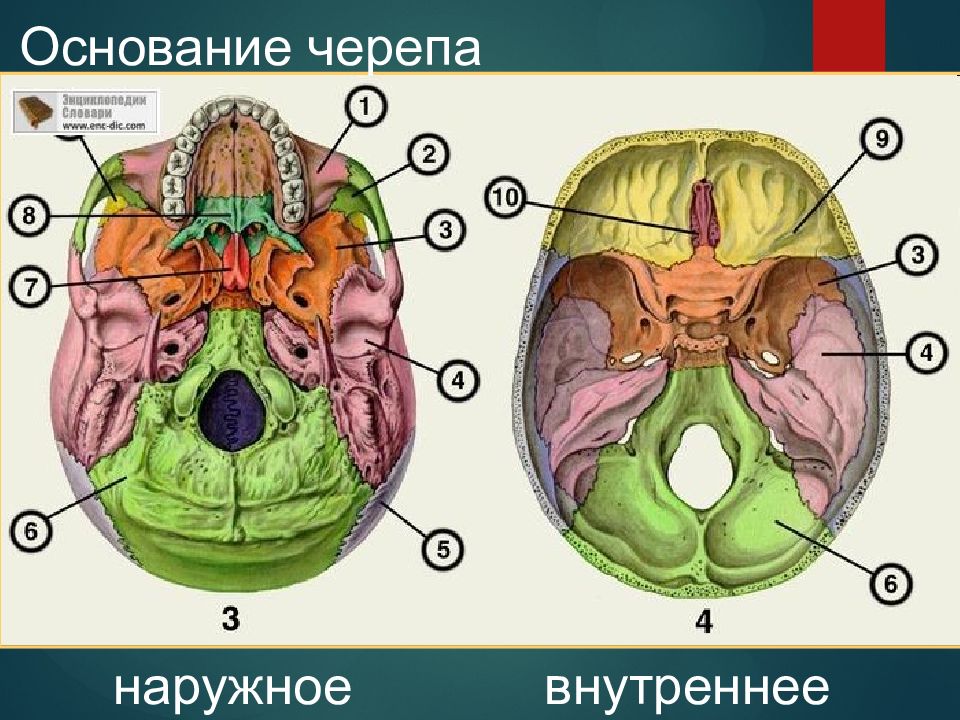

Основание черепа наружное внутреннее
Кости лицевого и мозгового черепа В боковой проекции В прямой проекции
Анатомия глазницы
Сагитальный распил черепа Полость носа

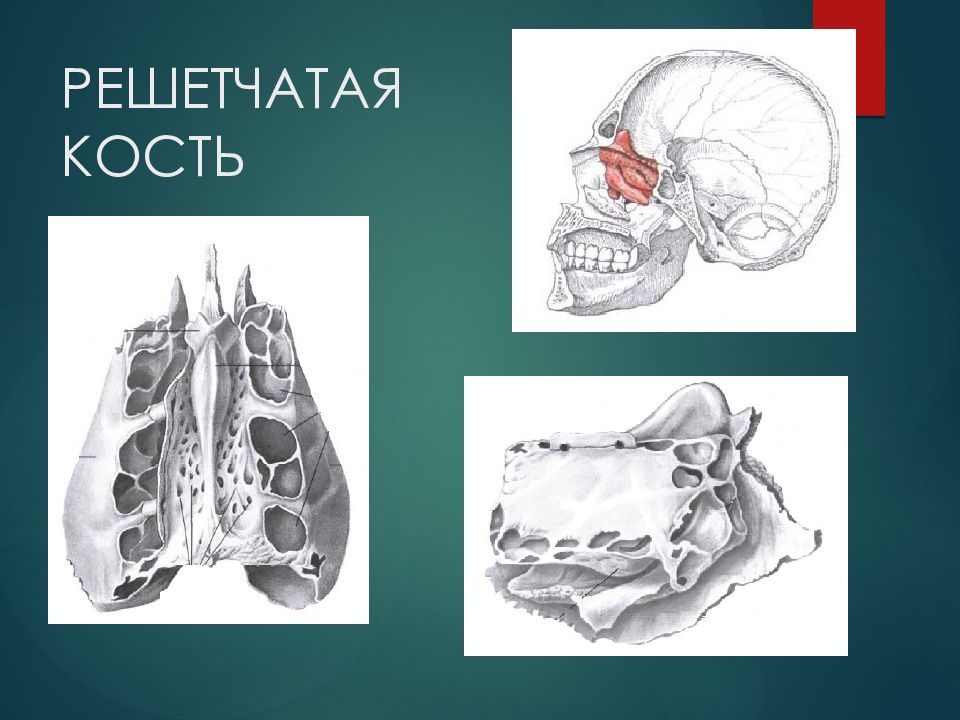

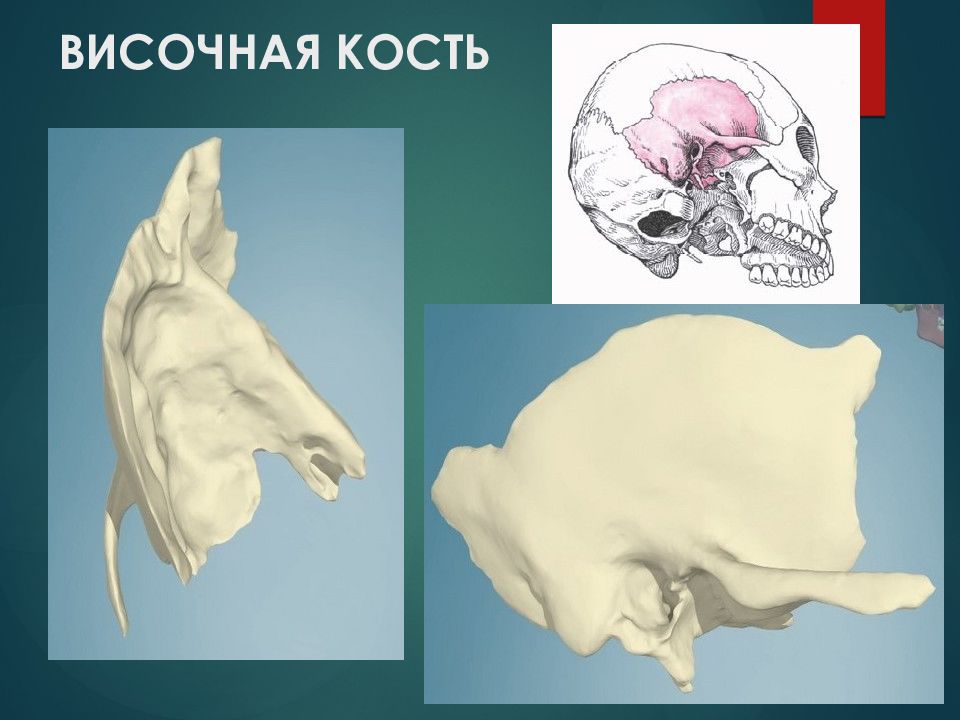

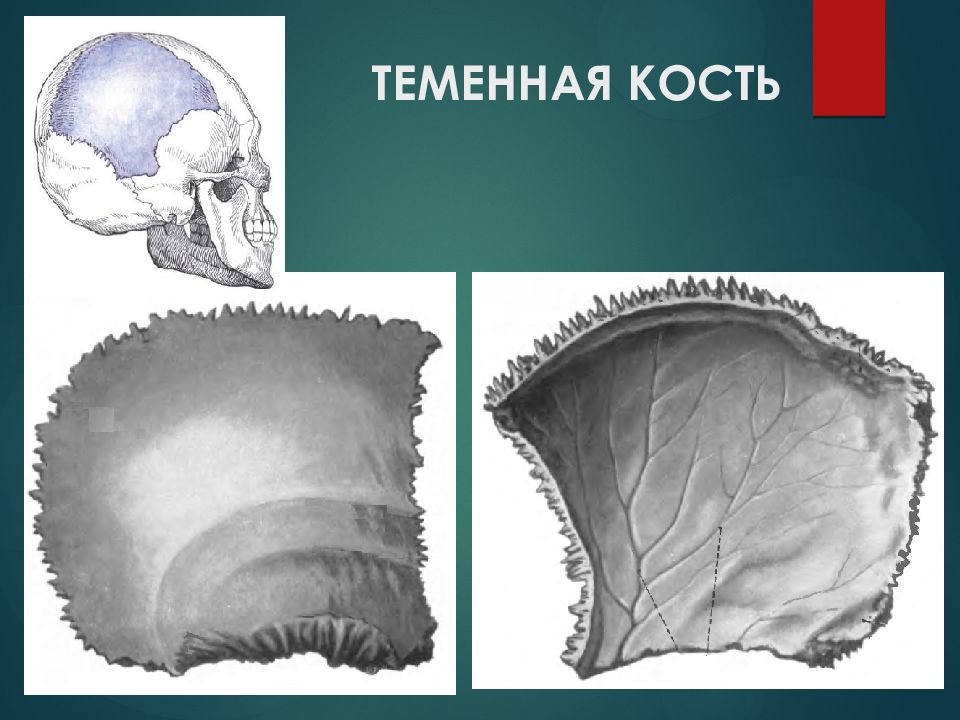

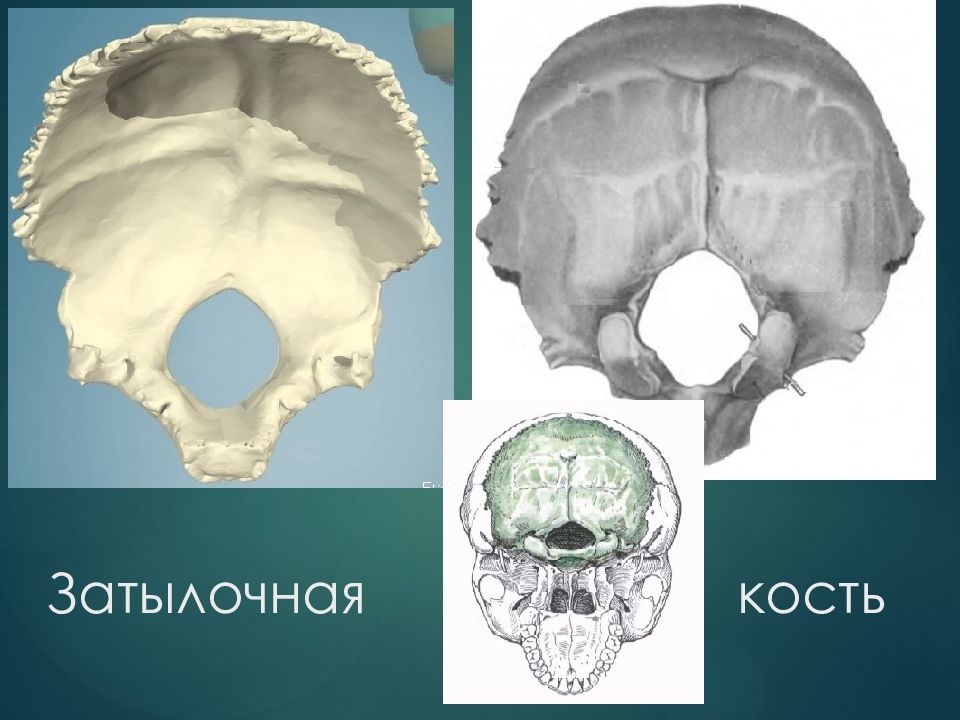

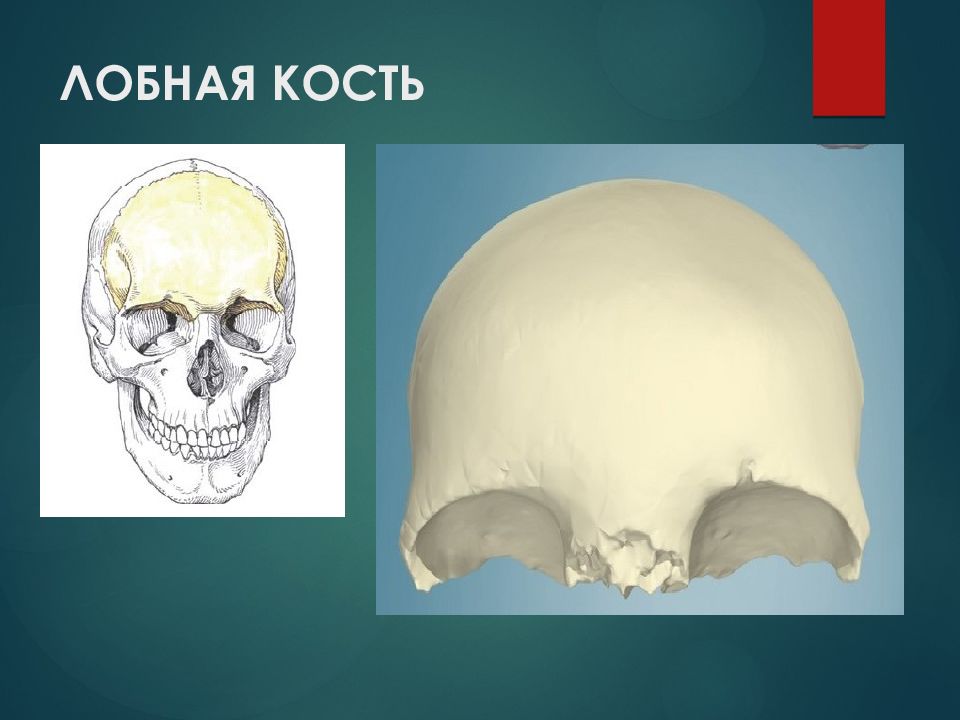

Парные: -теменные -височные Непарные: -затылочная -лобная -клиновидная -решетчатая
Парные: -верхняя челюсть -скуловая -небная -нижняя носовая раковина -слезная -носовая Непарные: -нижняя челюсть -сошник -подъязычная кость
Кости лицевого черепа

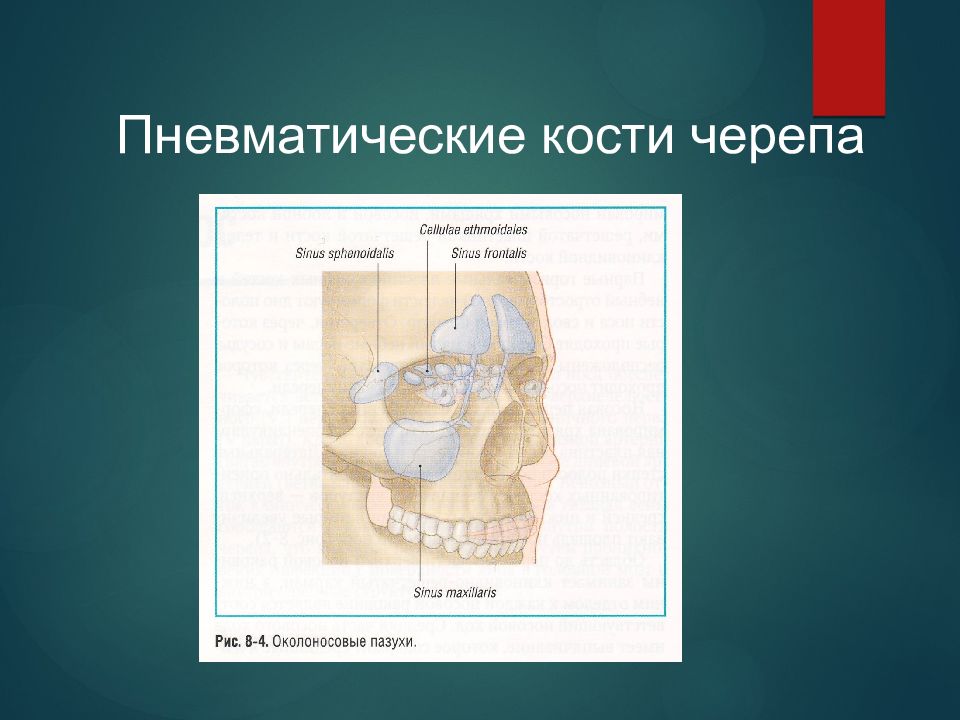

Пневматические кости черепа
Филогенез черепа Эволюция черепа позвоночных

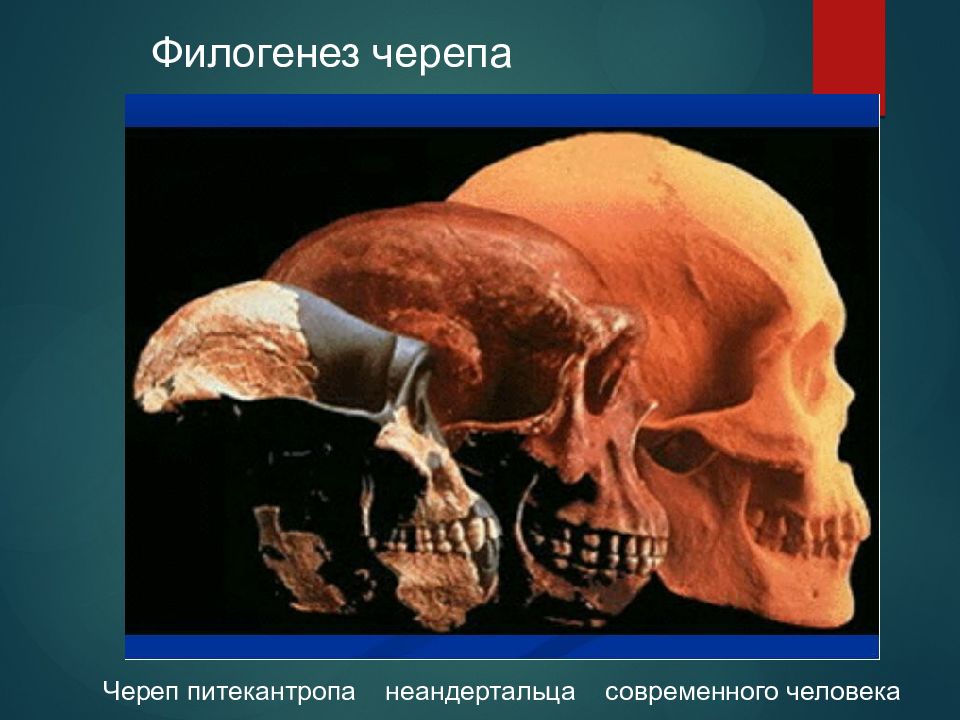

Филогенез черепа Череп питекантропа неандертальца современного человека
Закладка предхордовых и околохордовых пластинок развивающегося черепа. 1 — предхордовые пластинки 2 — околохордовые пластинки; 3 — хорда; 4 — обонятельная капсула; 5 — зрительная ямка; 6 — слуховая капсула; 7 — основоглоточный канал. Эмбриогенез черепа ( основание и свод черепа). Развитие основания ЧЕРЕПА (вторичные кости): 3 стадии: мезенхимная, хрящевая и костная
РАЗВИТИ е основания ЧЕРЕПА (вторичные кости, три стадии: мезенхимная, хрящевая и костная) Хрящевое основание черепа (по Hertwig). А — эмбрион 7 нед; Б — плод 3 мес; 1 — обонятельная капсула; 2 — решетчатая кость; 3 — верхняя глазничная щель; 4 — большое крыло клиновидной кости; 5 — турецкое седло; 6 — рваное отверстие; 7 — слуховая капсула; 8 — яремное отверстие; 9 — внутреннее слуховое отверстие; 10 — большое затылочное отверстие. Закладки вторичных костей черепа
РАЗВИТИ е свода ЧЕРЕПА ( первичные – покровные кости: 2 стадии: мезенхимная и костная ) Эндесмальное окостенение
РАЗВИТИ е лицевого ЧЕРЕПА (1-е – накладные кости – производные жаберного аппарата): 2 стадии: мезенхимная и костная) Череп акулы (по Е. Гундричу). 1 — мозговой череп; 2 — отверстие для выхода II, III, IV и V пар черепно-мозговых нервов; 3 — небно-квадратный хрящ; 4 — меккелев хрящ; 5 — подвисочный хрящ; 6 — подъязычный хрящ; 7 — собственно подъязычный хрящ; I — VII — жаберные дуги.
РАЗВИТИ е свода ЧЕРЕПА: плод: представлены обе стадии: мезенхимная (роднички и широкие швы) и костная
РАЗВИТИ е лицевого ЧЕРЕПА ( I -е – накладные кости): 2 стадии: мезенхимная и костная)

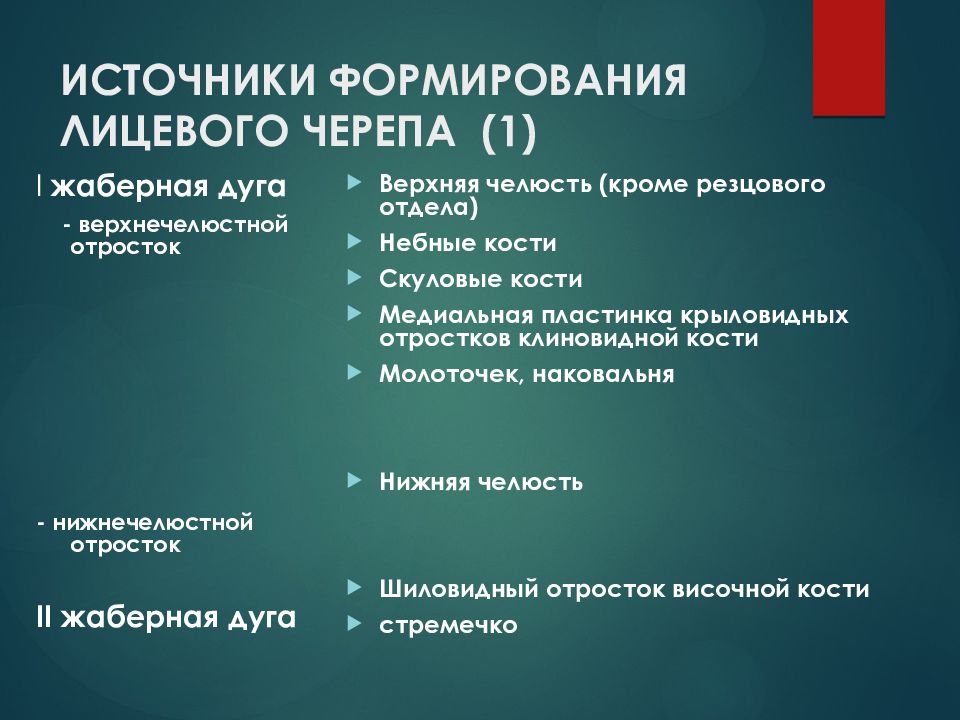

I жаберная дуга - верхнечелюстной отросток - нижнечелюстной отросток II жаберная дуга Верхняя челюсть (кроме резцового отдела) Небные кости Скуловые кости Медиальная пластинка крыловидных отростков клиновидной кости Молоточек, наковальня Нижняя челюсть Шиловидный отросток височной кости стремечко

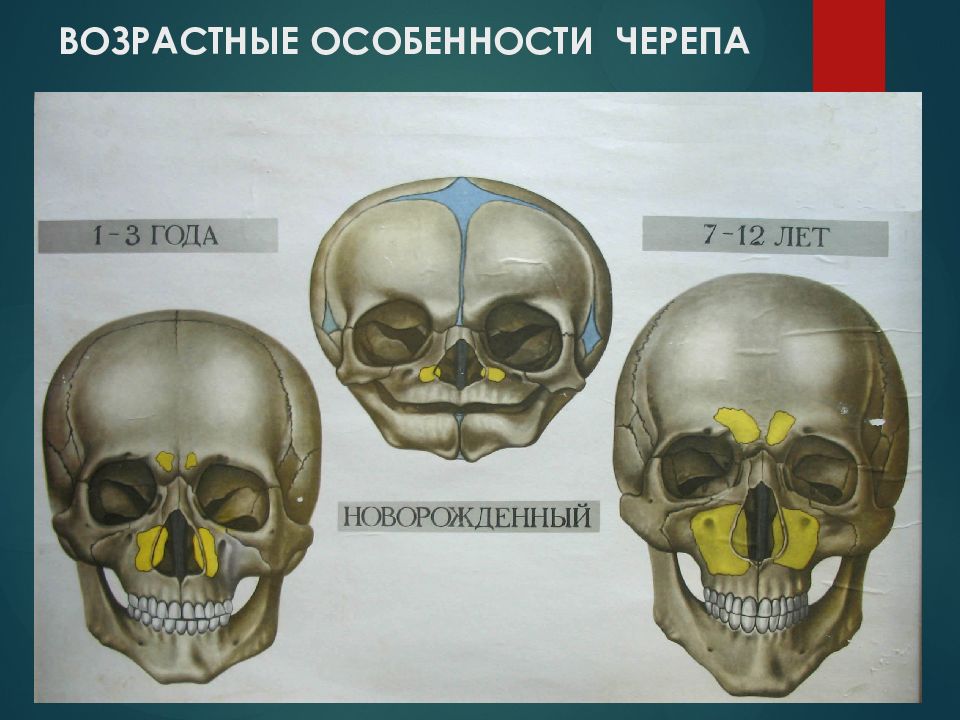

Череп на этапах онтогенеза Пренатальное развитие Постнатальное развитие
Череп на этапах онтогенеза
Череп в постнатальном онтогенезе Корреляции лицевого и мозгового черепа
Череп в онтогенезе Нижняя челюсть на этапах онтогенеза
Расовые особенности черепа
Вариантная анатомия черепа Изучение показателей симметричности черепа по И.В.Гайворонскому (2013)
Асимметрия лица Оригинальный портрет Реконструкция по левой и правой части лица
Асимметрия лица Оригинальный портрет Реконструкция по правой половине лица Реконструкция по левой половине лица
Вариантная анатомия черепа Прогнатия 70-79,9 Мезогнатия 80-85 Ортогнатия 85-92,9 Значения лицевого угла в градусах Обозначения: 2 – порион; 4 – франкфуртская горизонталь

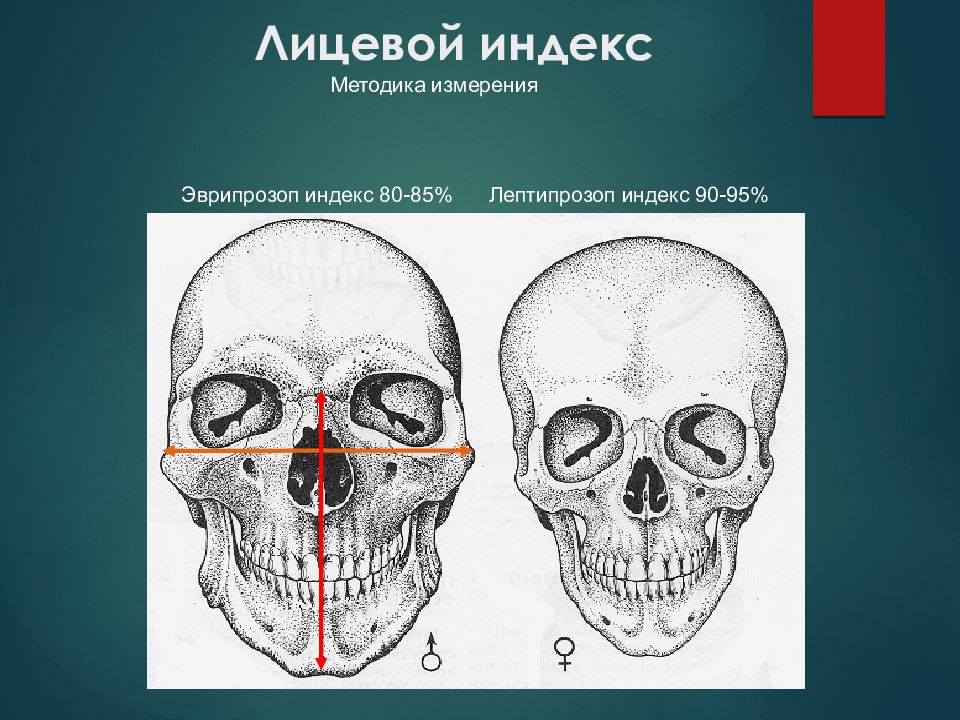

Методика измерения Эврипрозоп индекс 80-85% Лептипрозоп индекс 90-95%
Долихоцефал <0,75 Мезоцефал 0,75-0,80 Брахицефал > 0,80

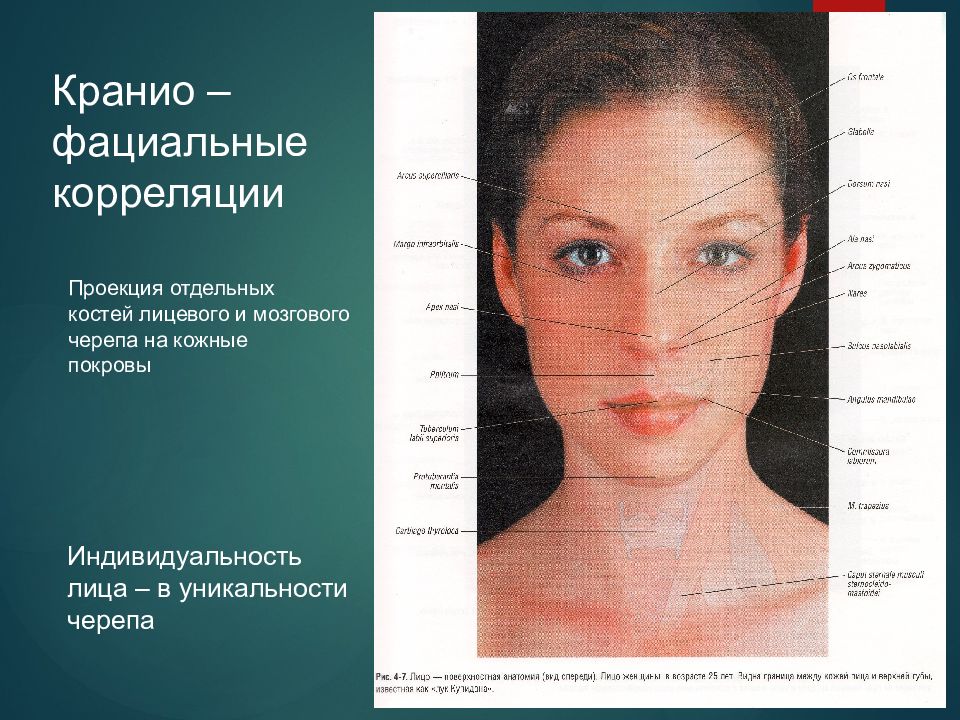

Кранио – фациальные корреляции Проекция отдельных костей лицевого и мозгового черепа на кожные покровы Индивидуальность лица – в уникальности черепа
Реконструкция лица по черепу Из работ антрополога М.М.Герасимова
Реконструкция лица по черепу Кранио-фациальные корреляции в прямой и боковой проекциях
Реконструкция лица по черепу Фото черепа Авиценны Этапы реконструкции лица по черепу Портрет Авиценны выполненный на основе реконструкции черепа М.М.Герасимовым М.М.Герасимов – выдающийся русский антрополог и художник
СХЕМА ЗАБОРА МЯГКИХ ТКАНЕЙ ОБЛАСТИ ЛИЦА И СВОДА ЧЕРЕПА ДЛЯ МОРФОЛОГИЧЕСКИХ И БИОМЕХАНИЧЕСКИХ ИССЛЕДОВАНИЙ вид в профиль вид спереди Исследования кафедры анатомии человека Башмедуниверситета

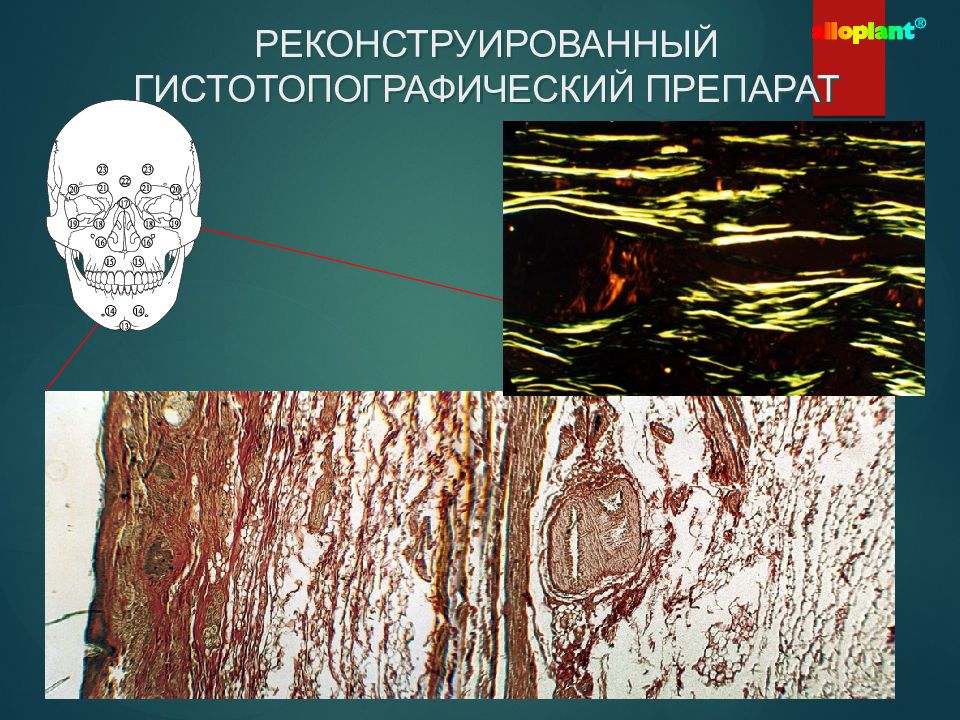

РЕКОНСТРУИРОВАННЫЙ ГИСТОТОПОГРАФИЧЕСКИЙ ПРЕПАРАТ
ПОКАЗАТЕЛИ ПРОЧНОСТИ ШОВНОЙ ФИКСАЦИИ ( s sm ) К НАДКОСТНИЦЕ ЛИЦЕВОГО И МОЗГОВОГО ЧЕРЕПА
ПОКАЗАТЕЛИ ПРОЧНОСТИ ШОВНОЙ ФИКСАЦИИ ( s sm ) К НАДКОСТНИЦЕ ЛИЦЕВОГО И МОЗГОВОГО ЧЕРЕПА Примечание: - на правой половине черепа приводятся результаты при вертикальном проведении хирургической иглы; - на левой половине черепа - при горизонтальном проведении хирургической иглы
Рентгеноанатомия черепа В прямой и боковой проекции
Контрфорсы черепа Верхняя челюсть: -лобно-носовой -альвеолярно-скуловой -крыловидно-небный -небный Нижняя челюсть: - альвеолярный -восходящий

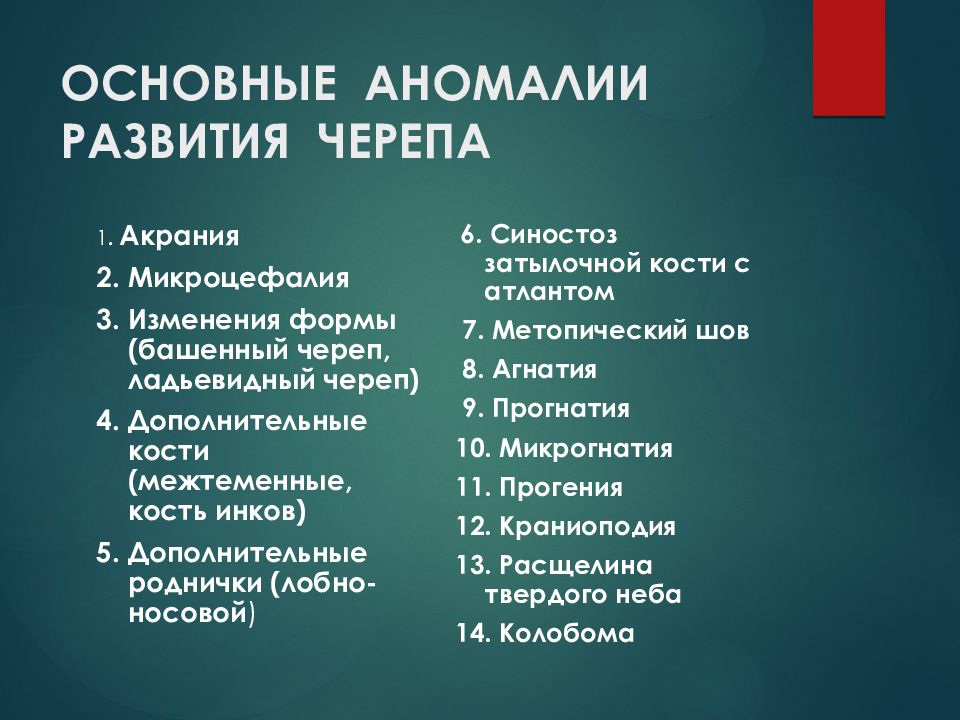

1. Акрания 2. Микроцефалия 3. Изменения формы (башенный череп, ладьевидный череп) 4. Дополнительные кости (межтеменные, кость инков) 5. Дополнительные роднички (лобно-носовой ) 6. Синостоз затылочной кости с атлантом 7. Метопический шов 8. Агнатия 9. Прогнатия 10. Микрогнатия 11. Прогения 12. Краниоподия 13. Расщелина твердого неба 14. Колобома
Аномалия развития черепа сопряжена с аэнцефалией
Аномалия относится к двойниковым уродствам
Операция прф.Р.Рончевича при гипоплазии глазницы

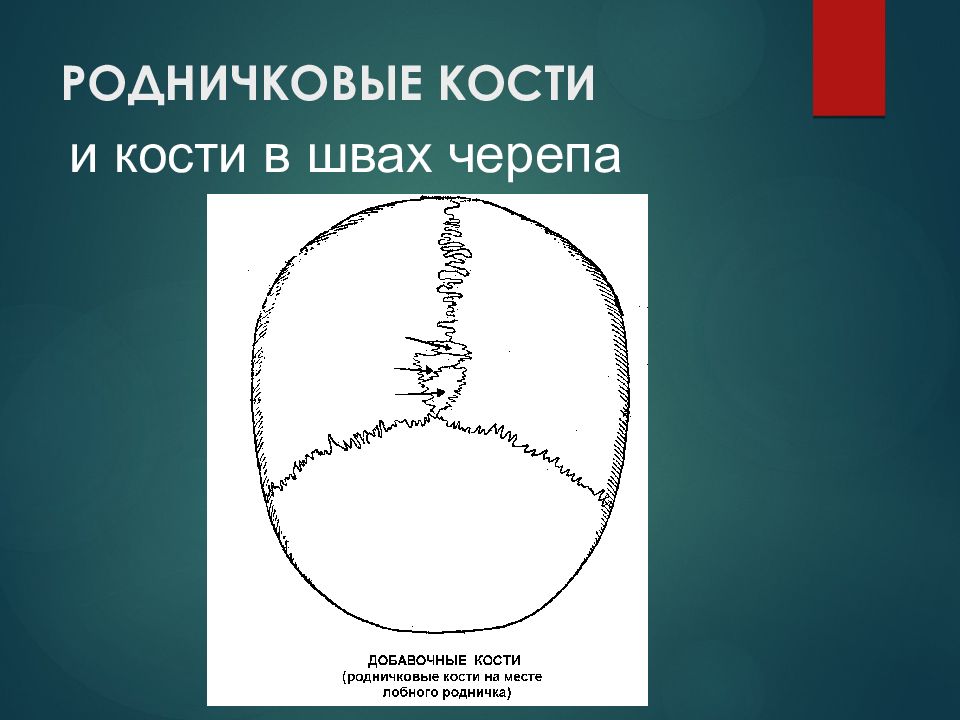

и кости в швах черепа

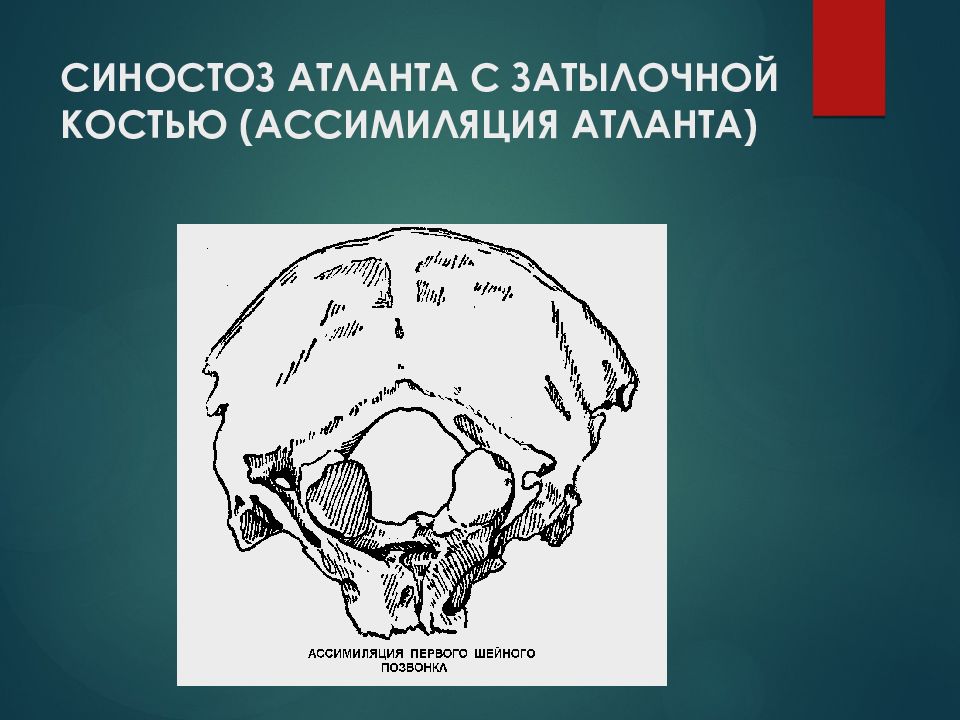

Аэнцефалия Башенный череп г идроцефалия Межтеменная кость Ассимиляция атланта

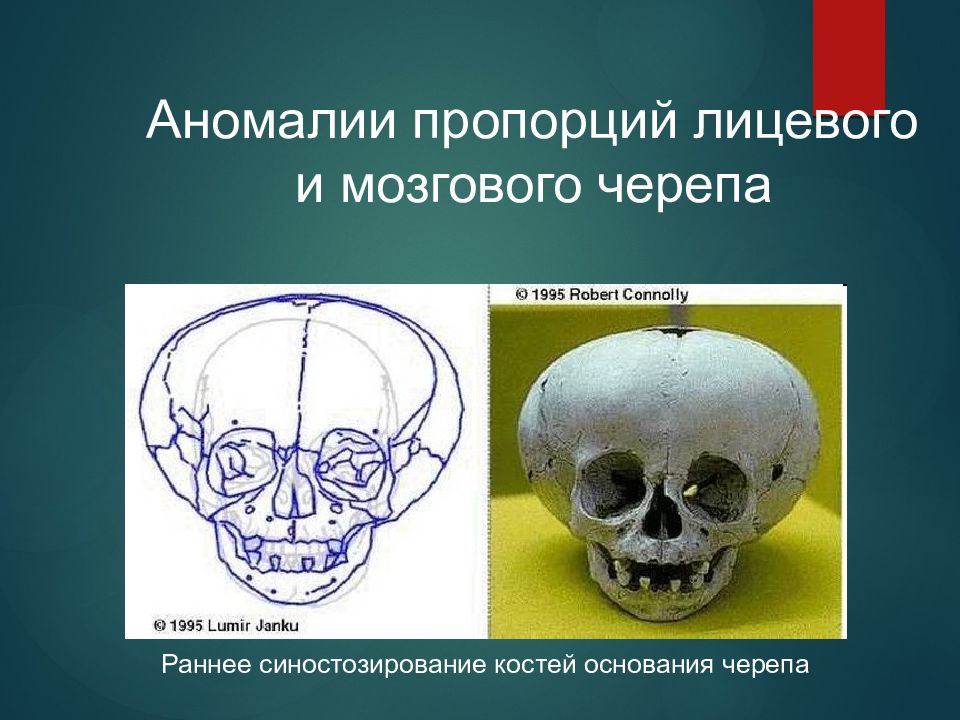

Аномалии пропорций лицевого и мозгового черепа Раннее синостозирование костей основания черепа
Востребованность краниологии в науке, клинической медицине и искусстве Медицина: -нейрохирургия -пластическая хирургия -оториноларингология -офтальмология -стоматология -судебная медицина Биологические науки: -антропология -этнография -эволюционная морфология -эмбриология Искусство: -художественное творчество -скульптура
