Оперативные переключения по сложности делятся на: сложные, несложные и простейшие. Сложные - переключение сопровождающиеся большим количеством операций с коммутационными аппаратами и действиями в цепях релейной защиты и автоматики. Несложные (простые) – это вывод из работы или ввод в работу отдельных присоединений (трансформаторов, линий). Простейшие – это отключение или включение одиночного выключателя (без разборки схемы разъединителями), переключения в сетях 0,4 кВ.
В зависимости от производственной необходимости переключения бывают: плановые, внеплановые, аварийные. Плановые - это переключения, выполняемые по заранее поданным диспетчерским заявкам, на вывод или ввод оборудования, на включение нового оборудования. Внеплановые - переключения вызванные необходимостью изменению режима сети для улучшения надежности или экономичности определенного узла схемы ( подстанции, распредпункта, электростанции). Аварийные - переключения необходимые для ликвидации аварийного режима. последствия.
Состояние электрического оборудования: Электрическое оборудование на подстанциях ( генера-торы, трансформаторы, коммутационные аппараты, шины и т. д.) может находиться в состоянии: работы, ремонта, резерва (автоматического резерва), под напряжением. Оперативное состояние оборудования определяется положением коммутационных аппаратов, которые предназначены для его включения и отключения.
Оборудование считается находящимся в работе, если коммутационные аппараты в его цепи включены и образо-вана замкнутая электрическая цепь между источником питания и приемником электроэнергии. Если оборудование отключено коммутационными ап-паратами или расшиновано и подготовлено к производ-ству работ в соответствии с требованиями ПТБ, то неза-висимо от момента начала выполнения на нем ремонт-ных работ оно уже считается находящимся в ремонте. Оборудование считается находящимся в резерве, если оно отключено коммутационными аппаратами и возмож-но его немедленное включение в работу с помощью этих коммутационных аппаратов.

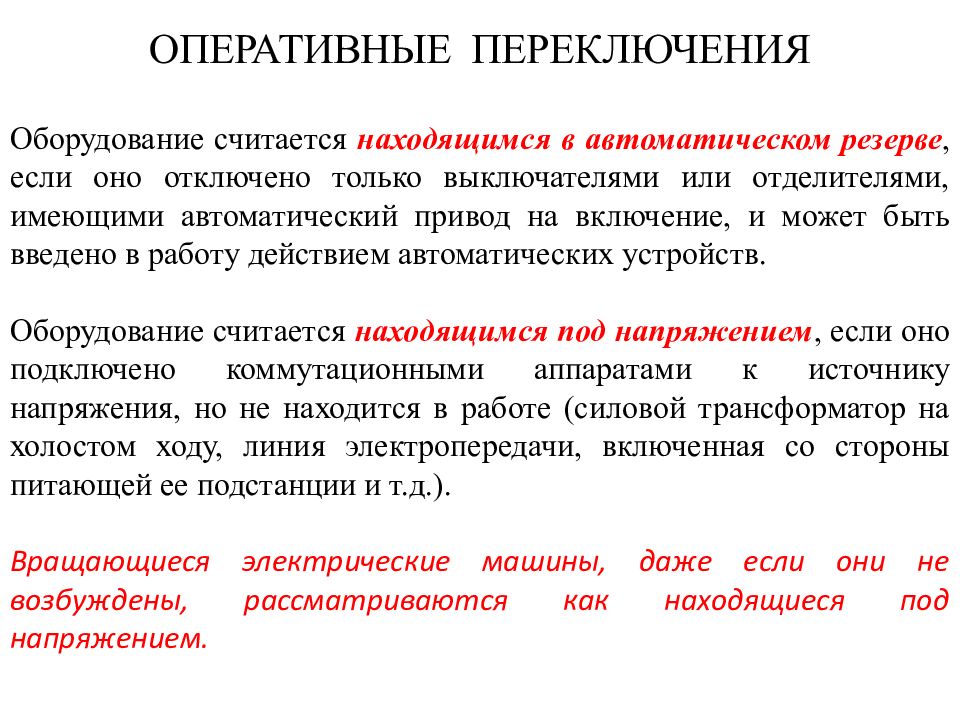

Оборудование считается находящимся в автоматическом резерве, если оно отключено только выключателями или отделителями, имеющими автоматический привод на включение, и может быть введено в работу действием автоматических устройств. Оборудование считается находящимся под напряжением, если оно подключено коммутационными аппаратами к источнику напряжения, но не находится в работе (силовой трансформатор на холостом ходу, линия электропередачи, включенная со стороны питающей ее подстанции и т.д.). Вращающиеся электрические машины, даже если они не возбуждены, рассматриваются как находящиеся под напряжением. .
Каждое устройство релейной защиты и автоматики может находиться во включенном (введенном) в работу состоянии, в отключенном (выведенном) из работы, отключенном для технического обслуживания ОПЕРАТИВНЫЕ ПЕРЕКЛЮЧЕНИЯ

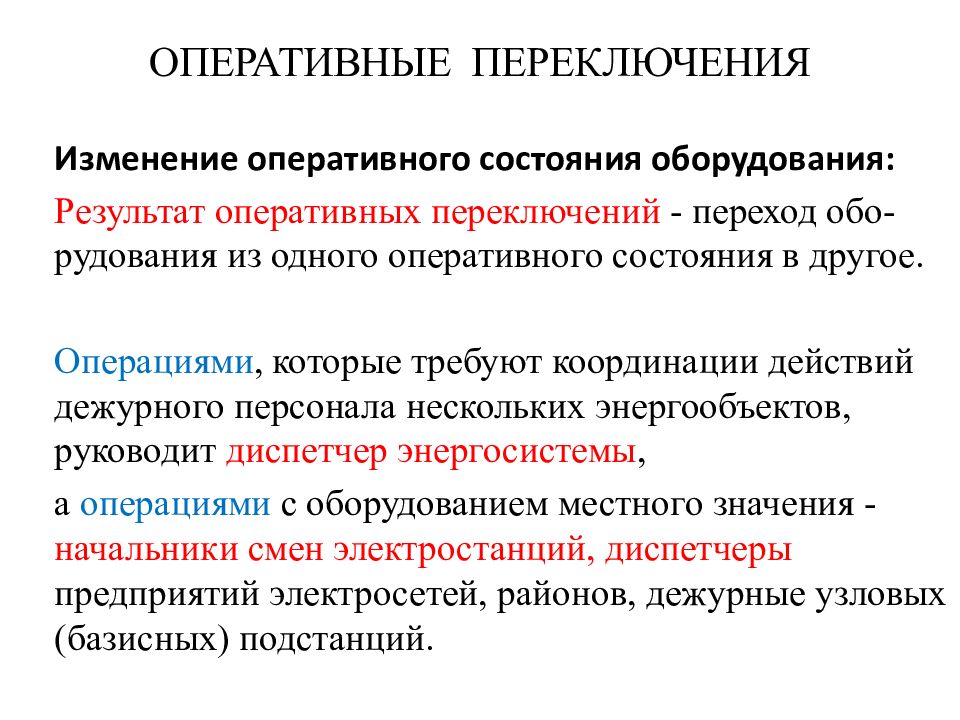

Изменение оперативного состояния оборудования: Результат оперативных переключений - переход обо-рудования из одного оперативного состояния в другое. Операциями, которые требуют координации действий дежурного персонала нескольких энергообъектов, руководит диспетчер энергосистемы, а операциями с оборудованием местного значения - начальники смен электростанций, диспетчеры предприятий электросетей, районов, дежурные узловых (базисных) подстанций.
Распоряжение о переключе нии. Оно отдается не-посредственно подчиненному персоналу. В нем указываются последовательность и конечная цель переключений. Распоряжение повторяется дежурным и записывается в оперативный журнал. Заданная последовательность операций проверяется по оперативной схеме. Бланк переключений. В соответствии с распоряжением о переключении дежурный заполняет специальный бланк, в котором последовательно записывает все операции с коммутационными аппаратами, устройствами релейной защиты и автоматики, операции по проверке отсутствия напряжения и наложению заземлений и др. Бланк является оперативным документом. Составление бланка является обязательным, если в РУ блокировка отсутствует или выполнена не в полном объеме.

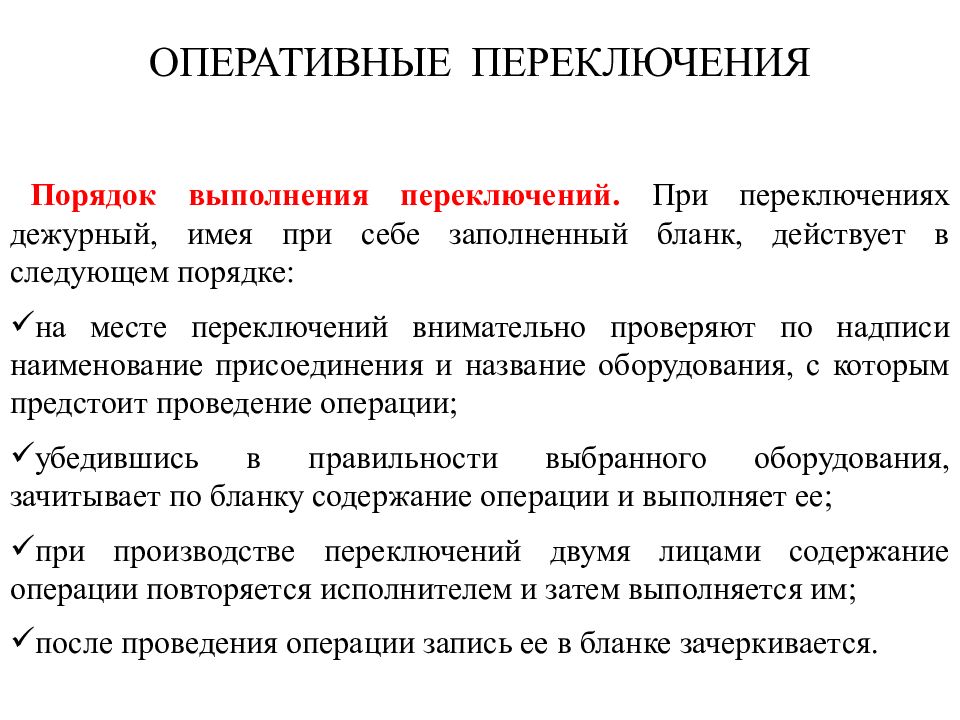

Порядок выполнения переключений. При переключениях дежурный, имея при себе заполненный бланк, действует в следующем порядке: на месте переключений внимательно проверяют по надписи наименование присоединения и название оборудования, с которым предстоит проведение операции; убедившись в правильности выбранного оборудования, зачитывает по бланку содержание операции и выполняет ее; при производстве переключений двумя лицами содержание операции повторяется исполнителем и затем выполняется им; после проведения операции запись ее в бланке зачеркивается.
Информация об окончании переключений. По окончании переключений в оперативном журнале производится запись о всех операциях с коммутационными аппаратами, изменениях в схемах релейной защиты, установленных (или снятых) заземлениях и пр.
ТЕХНИКА ОПЕРАЦИЙ С КОММУТАЦИОННЫМИ АППАРАТАМИ Операции с выключателями. Отключение и включение электрической цепи, имеющей выключатель, выполняется выключателем. Управление выключателем может быть дистанционным или ручным. Операции с разъединителями и отделителями. Операции с разъединителями, у которых при измерениях обнаружены дефект-ные изоляторы, проводятся, как правило, после снятия с них напряжения. Начатая операция включения разъединителя и отделителя во всех случаях продолжается до конца.
