Технические меры защиты работающих в электроустановках
Классификация помещений по степени опасности поражения током 1. Помещения без повышенной опасности ( отсутствуют условия, создающие повышенную или особую опасность ). Примеры – жилые помещения, лаборатории, некоторые производственные помещения
Классификация помещений по степени опасности поражения током 2. Помещения с повышенной опасностью ( присутствует одно из условий, создающих повышенную опасность ). - Сырость (влажность превышает 75%) или токопроводящая пыль - Токопроводящие полы (металлические, земляные, железобетонные и т.д.) - Высокая температура (превышает +35 С) - Возможность одновременного прикосновения человека к металлическим конструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам с одной стороны, и к открытым проводящим частям электрооборудования – с другой. Примеры – лестничные клетки зданий с проводящими полами, горячие цеха, мастерские с электрифицированными станками
Классификация помещений по степени опасности поражения током 3. Особо опасные помещения ( присутствует одно из условий, создающих особую опасность ). - Особая сырость (влажность около 100%) - Химически активная или органическая среда (воздействие на токовед.части) - Одновременное действие 2-х и более условий повышенной опасности Примеры – большая часть производственных помещений, территории наружных электроустановок

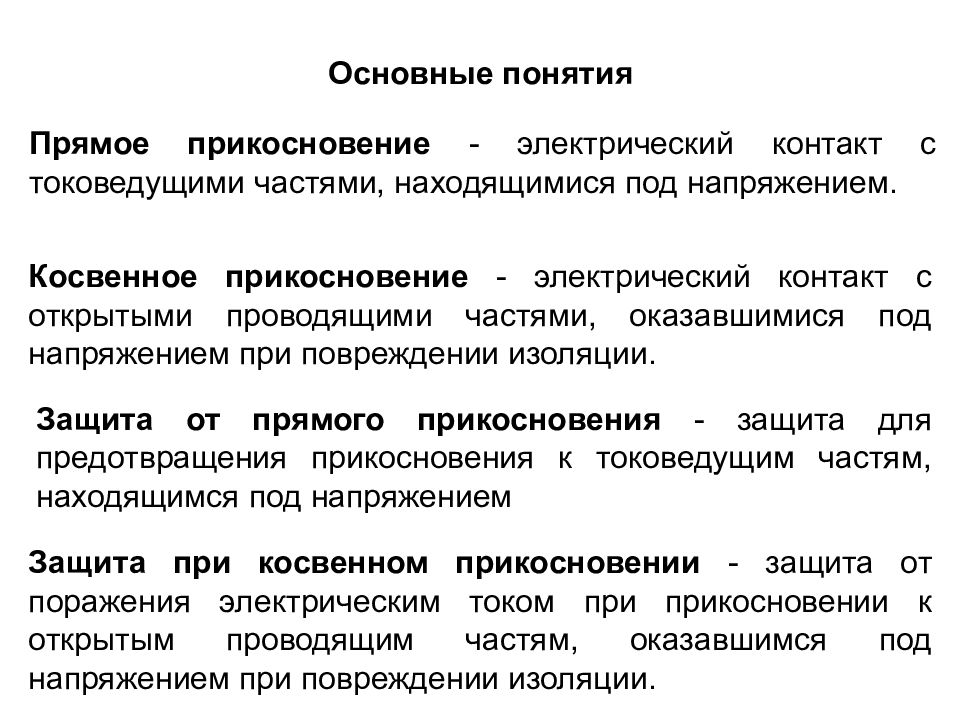

Основные понятия Прямое прикосновение - электрический контакт с токоведущими частями, находящимися под напряжением. Косвенное прикосновение - электрический контакт с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

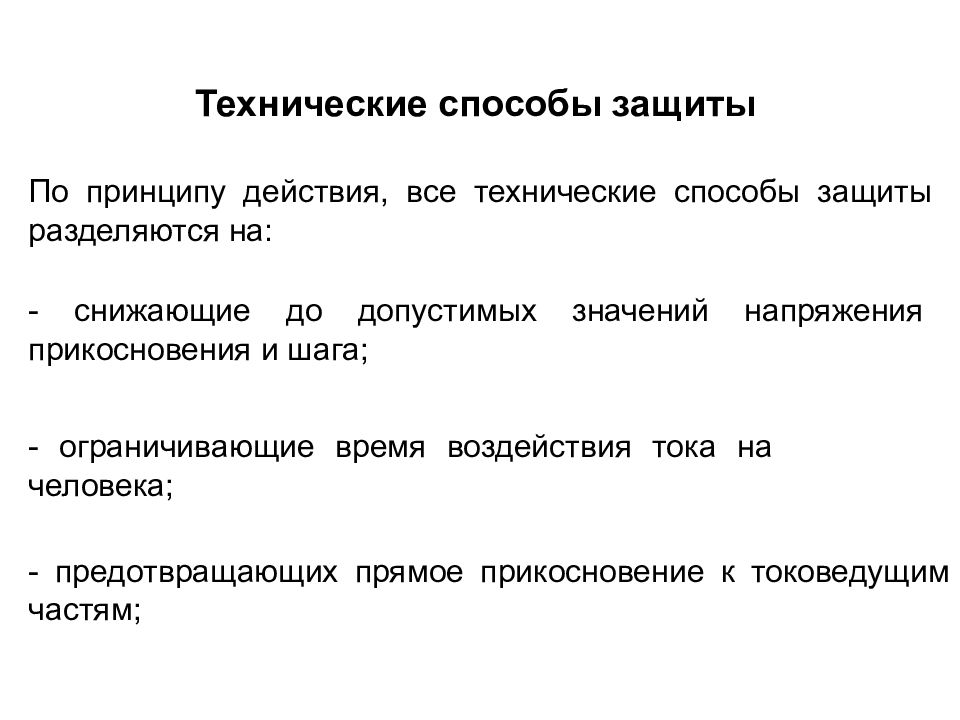

Технические способы защиты По принципу действия, все технические способы защиты разделяются на : - снижающие до допустимых значений напряжения прикосновения и шага ; - ограничивающие время воздействия тока на человека ; - предотвращающих прямое прикосновение к токоведущим частям ;

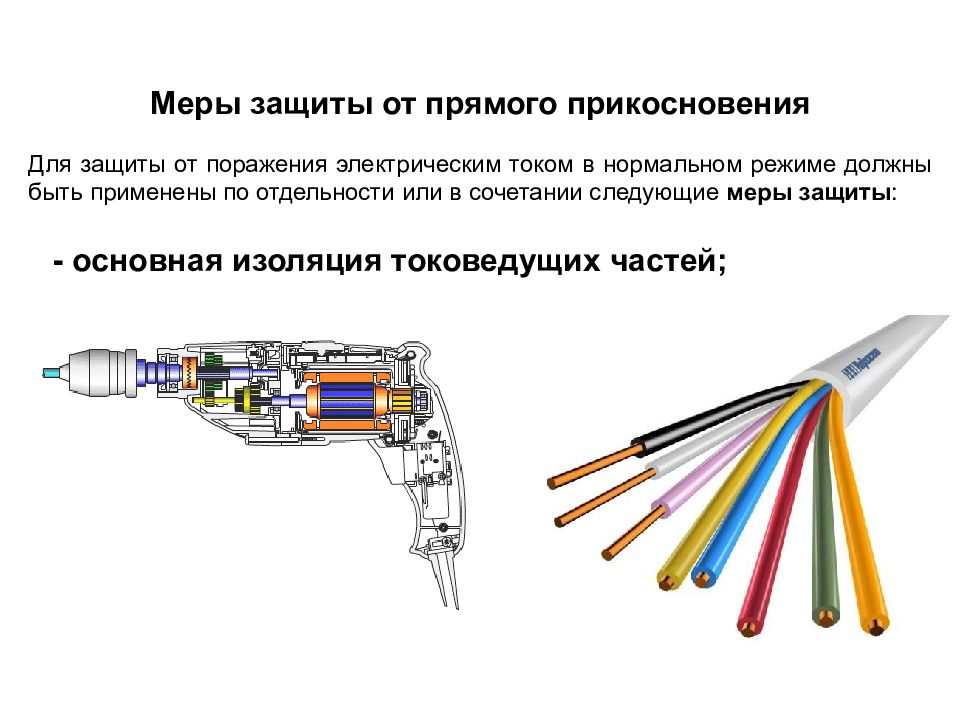

Меры защиты от прямого прикосновения Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты : - основная изоляция токоведущих частей;

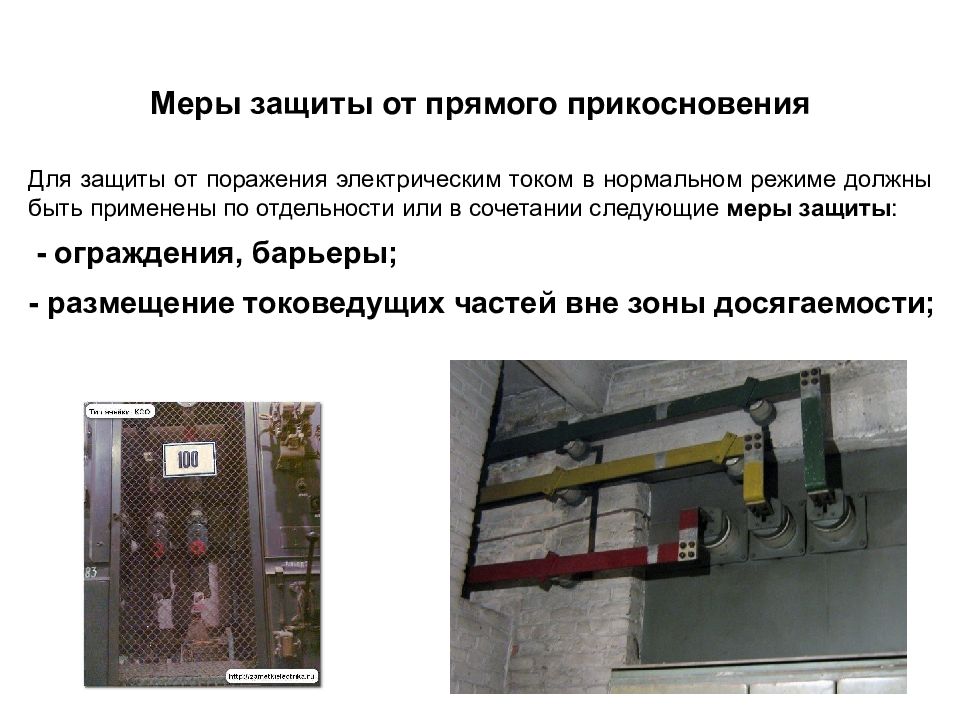

Меры защиты от прямого прикосновения Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты : - ограждения, барьеры; - размещение токоведущих частей вне зоны досягаемости;

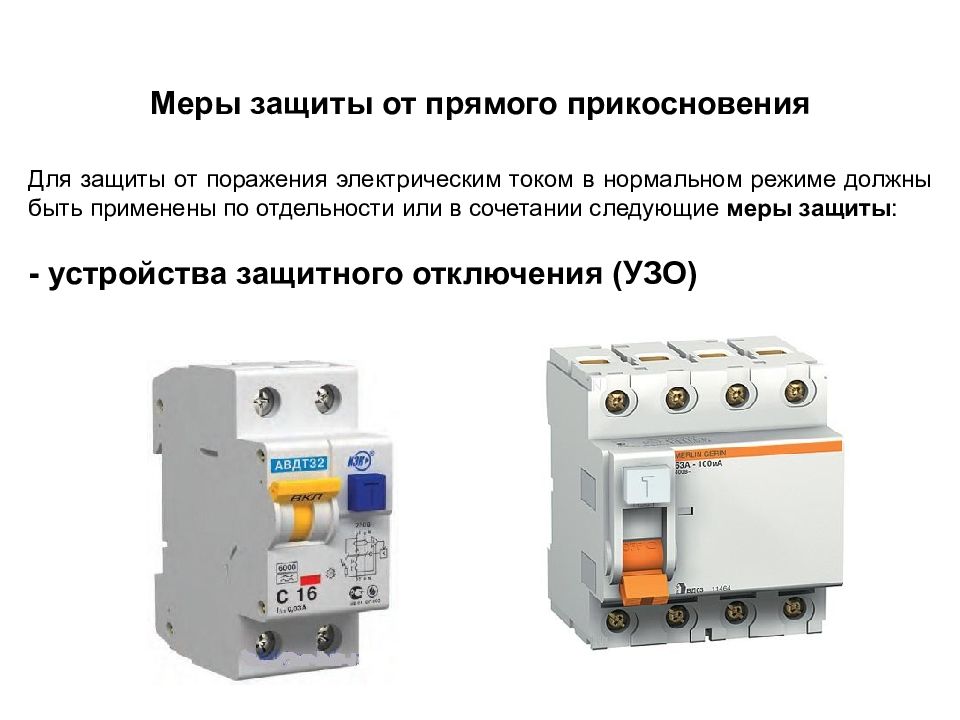

Меры защиты от прямого прикосновения Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты : - устройства защитного отключения (УЗО)

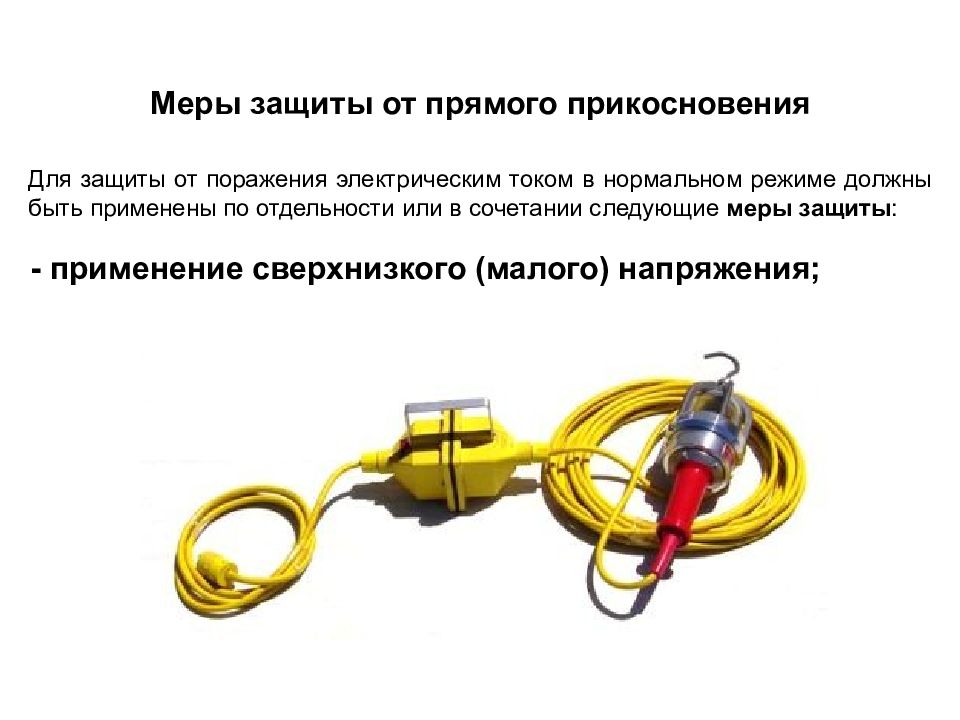

Меры защиты от прямого прикосновения Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты : - применение сверхнизкого (малого) напряжения;

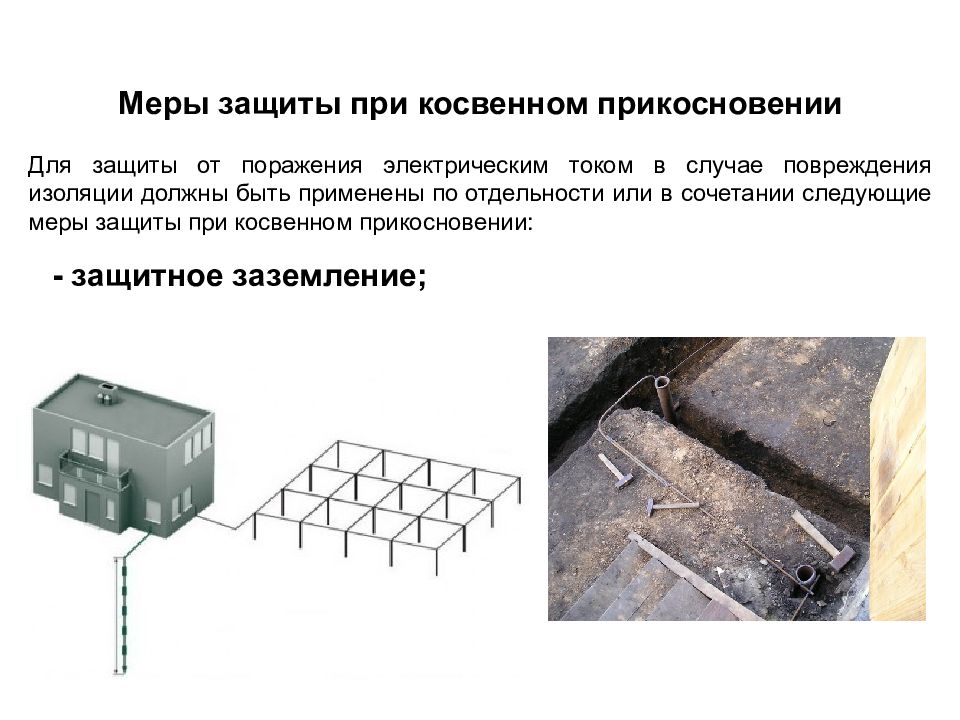

Меры защиты при косвенном прикосновении Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении: - защитное заземление; - выравнивание потенциалов; - двойная или усиленная изоляция; - сверхнизкое (малое) напряжение ;

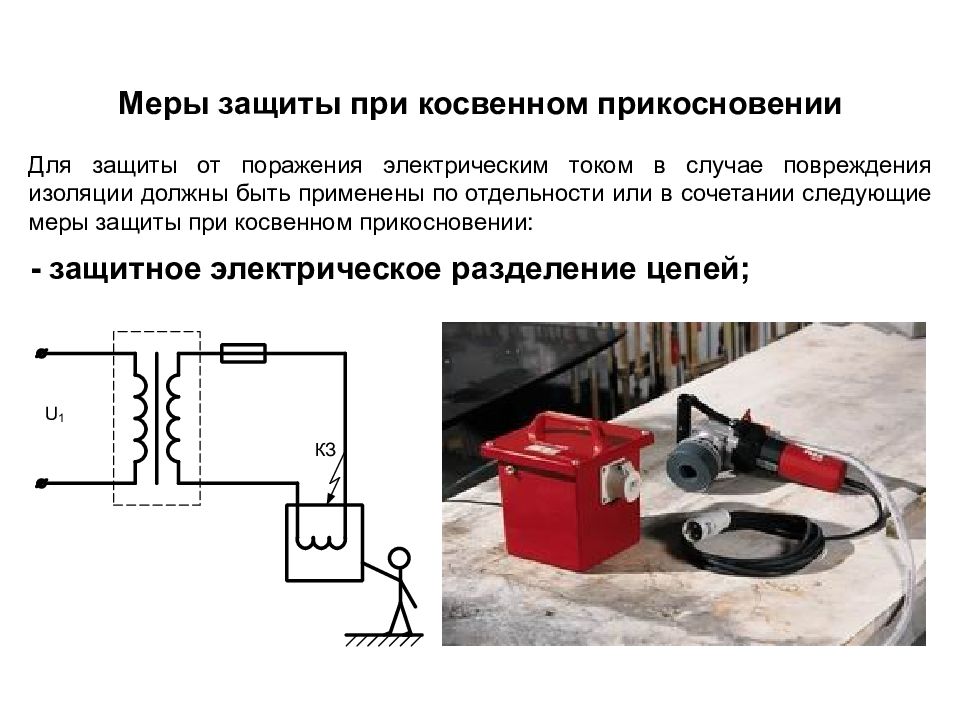

Меры защиты при косвенном прикосновении Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении: - защитное электрическое разделение цепей ;

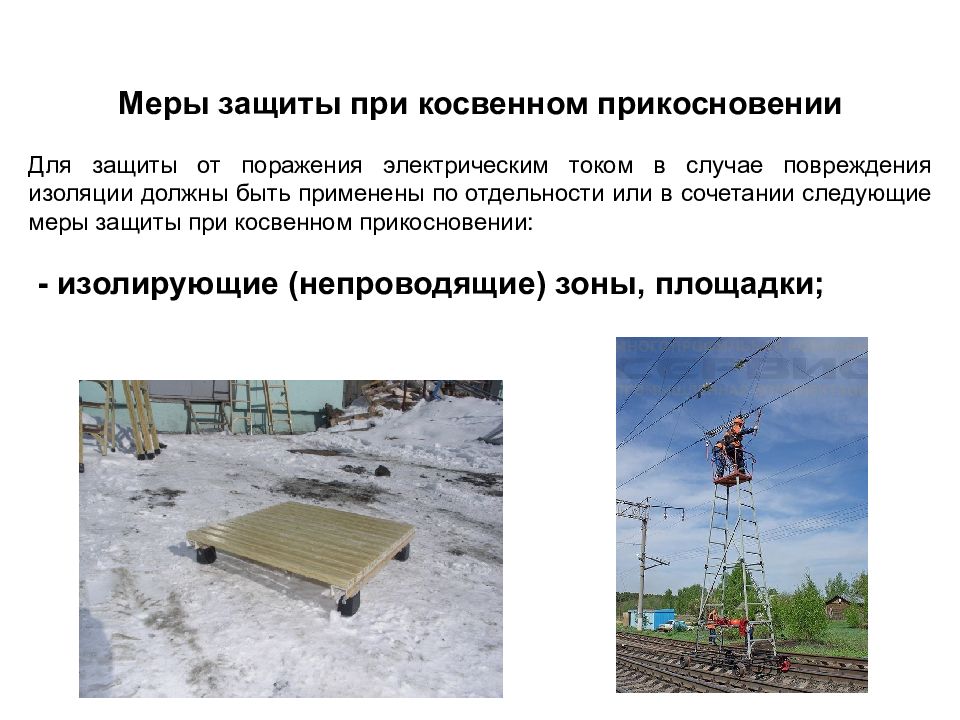

Меры защиты при косвенном прикосновении Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении: - изолирующие (непроводящие) зоны, площадки ;

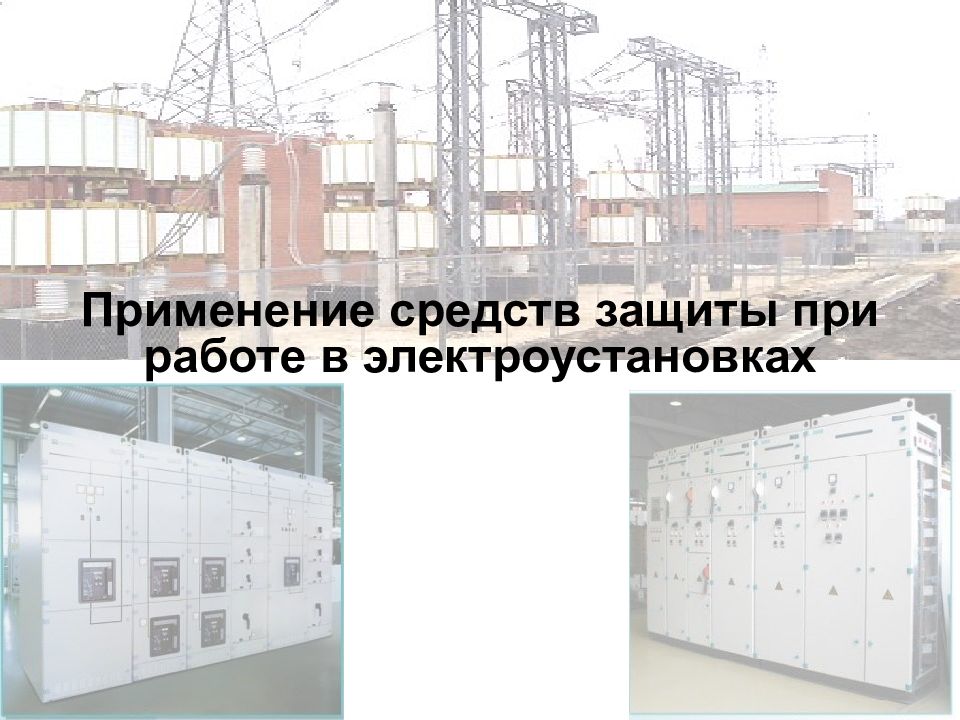

Применение средств защиты при работе в электроустановках
В процессе эксплуатации электроустановок возникают условия, при которых конструктивное исполнение установок не обеспечивает безопасности работающего. Поэтому требуется применение средств, которые не являются конструктивными частями электроустановок, для защиты персонала от поражения электрическим током, электрического поля, падения с высоты и других факторов.

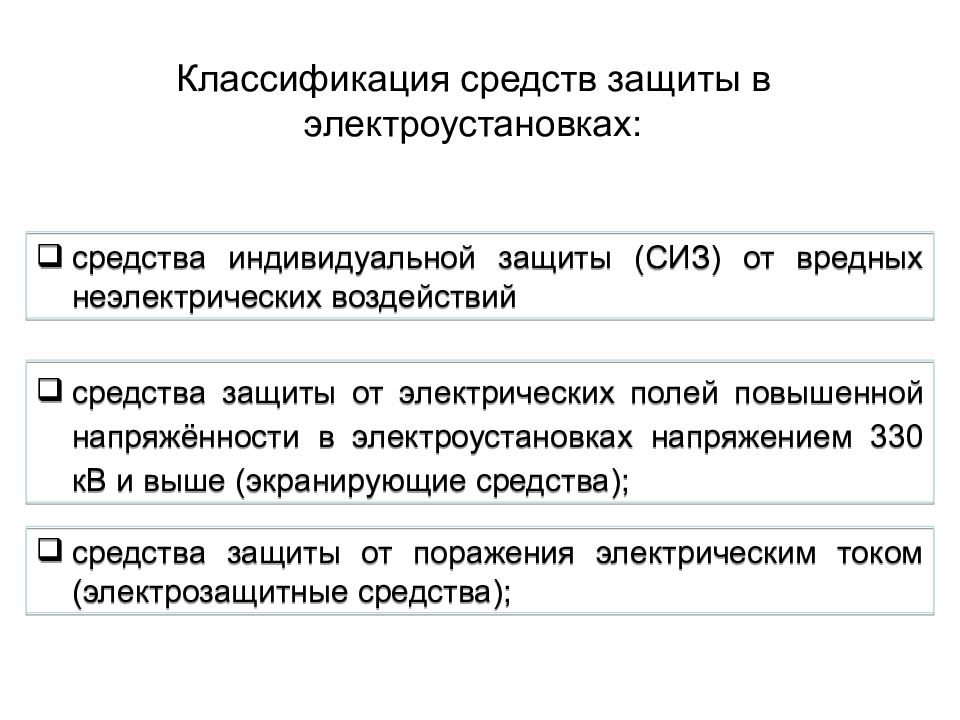

средства защиты от поражения электрическим током (электрозащитные средства); средства индивидуальной защиты (СИЗ) от вредных неэлектрических воздействий средства защиты от электрических полей повышенной напряжённости в электроустановках напряжением 330 кВ и выше (экранирующие средства);
средства индивидуальной защиты (СИЗ) от вредных неэлектрических воздействий защитные каски, противогазы, предохранительные пояса, страховочные канаты, специальная одежда для защиты от электрической дуги. специальные рукавицы, защитные очки и щитки,
средства защиты от электрических полей повышенной напряжённости в электроустановках напряжением 330 кВ и выше (экранирующие средства);
Основные изолирующие электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроустановки, и поэтому ими разрешается касаться токоведущих частей, находящихся под напряжением. Дополнительные изолирующие электрозащитные средства не способны выдержать рабочее напряжение электроустановки. Их назначение — усилить защитное изолирующее действие основных изолирующих средств. Изолирующие электрозащитные средства изолируют человека от токоведущих или заземлённых частей и от земли. Они делятся на основные и дополнительные. Электрозащитные средства

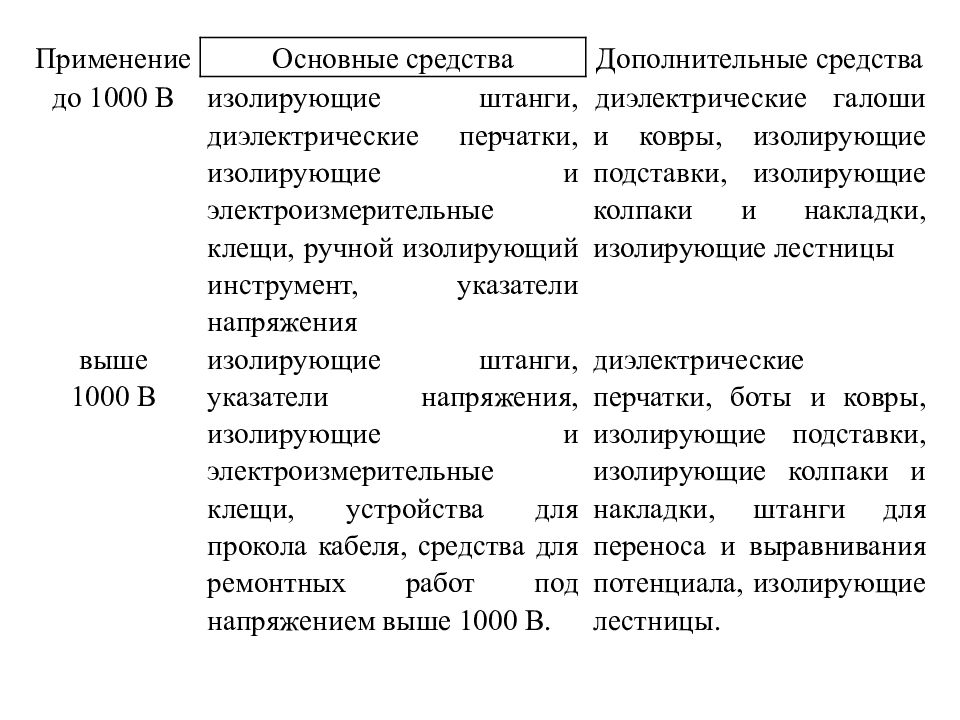

Применение Основные средства Дополнительные средства до 1000 В изолирующие штанги, диэлектрические перчатки, изолирующие и электроизмерительные клещи, ручной изолирующий инструмент, указатели напряжения диэлектрические галоши и ковры, изолирующие подставки, изолирующие колпаки и накладки, изолирующие лестницы выше 1000 В изолирующие штанги, указатели напряжения, изолирующие и электроизмерительные клещи, устройства для прокола кабеля, средства для ремонтных работ под напряжением выше 1000 В. диэлектрические перчатки, боты и ковры, изолирующие подставки, изолирующие колпаки и накладки, штанги для переноса и выравнивания потенциала, изолирующие лестницы.
Изолирующая штанга — стержень, изготовленный из изоляционного материала, которым человек может касаться частей электроустановки, находящихся под напряжением, без опасности поражения током. для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на ЛЭП и подстанциях), для наложения переносных заземлений, для освобождения пострадавшего от тока. рабочая часть изолирующая часть рукоятка
Изолирующие клещи применяют для установки и снятия изолирующих накладок, предохранителей под напряжением. рабочую часть (губки), изолирующую часть и рукоятки. Клещи имеют три основные части: Длина изолирующей части клещей определяется напряжением электроустановки.
Электроизмерительные клещи — прибор, предназначенный для измерения электрических величин без разрыва токовой цепи и нарушения ее работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.
Указатель напряжения — переносный прибор для проверки наличия или отсутствия напряжения на токоведущих частях. Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения на проверяемой части или между проверяемыми частями. Указатели, предназначенные для электроустановок до 1000 В делятся на двухполюсные и однополюсные.

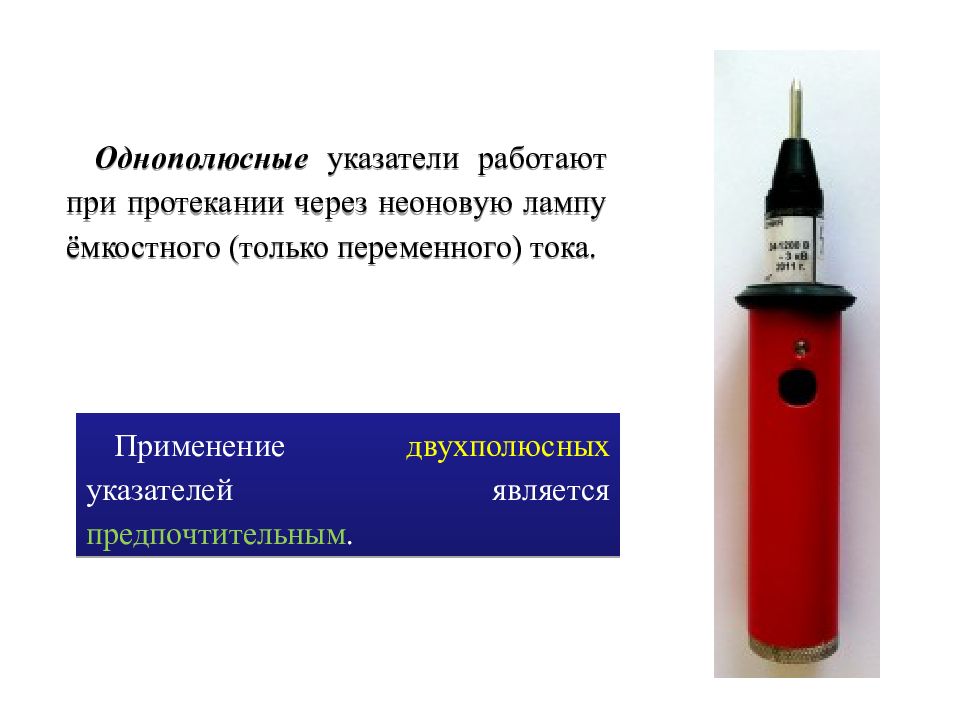

Однополюсные указатели работают при протекании через неоновую лампу ёмкостного (только переменного) тока. Применение двухполюсных указателей является предпочтительным.

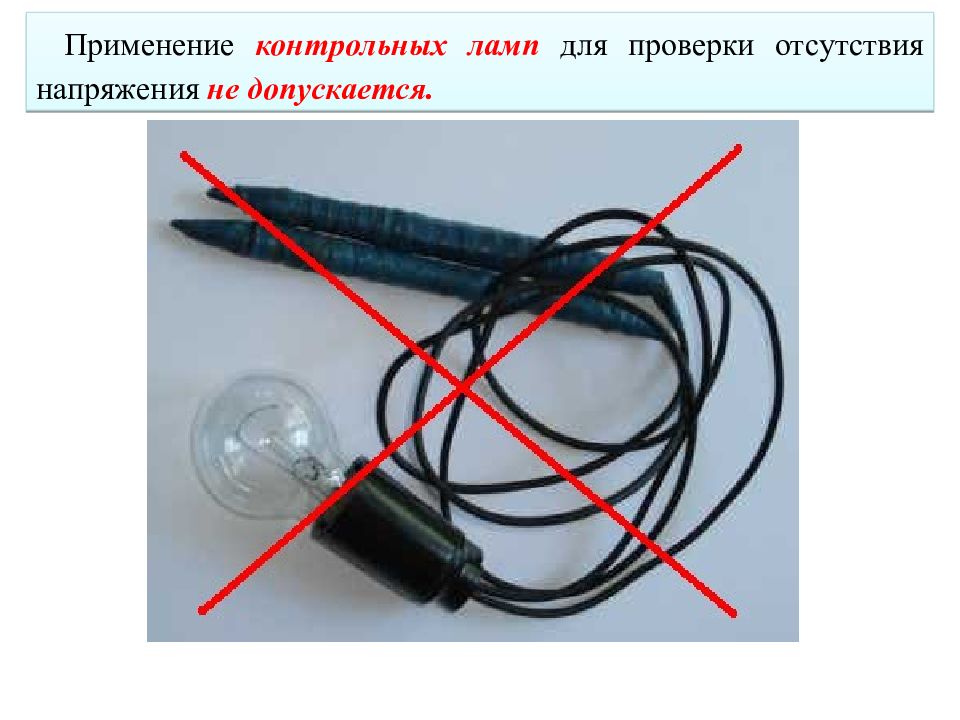

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

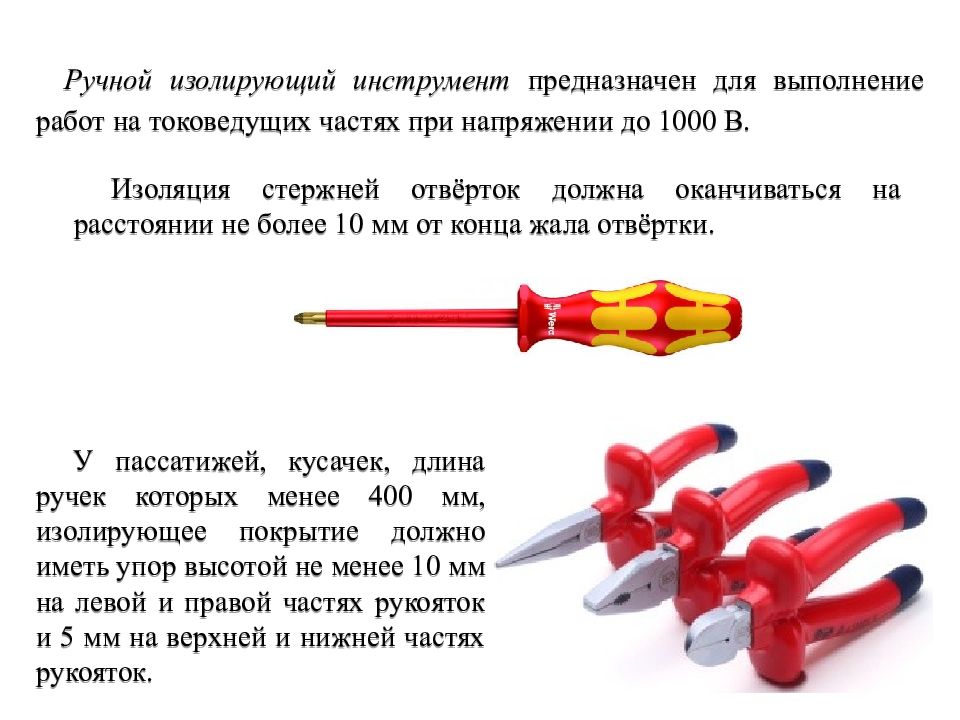

Ручной изолирующий инструмент предназначен для выполнение работ на токоведущих частях при напряжении до 1000 В. Изоляция стержней отвёрток должна оканчиваться на расстоянии не более 10 мм от конца жала отвёртки. У пассатижей, кусачек, длина ручек которых менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм на верхней и нижней частях рукояток.
Перчатки диэлектрические предназначены для защиты рук от поражения электрическим током. Длина перчаток должна быть не менее 350 мм. Размер диэлектрических перчаток должен позволять надевать под них трикотажные перчатки для защиты рук от пониженных температур при работе в холодную погоду
Д иэлектрическая о бувь является дополнительным электрозащитным средством при работе в закрытых, а при отсутствии осадков - в открытых электроустановках. Галоши применяют в электроустановках напряжением до 1000 В, боты – при всех напряжениях. Боты должны иметь отвороты. Высота бот должна быть не менее 160 мм.
Ковры диэлектрические резиновые применяют в закрытых электроустановках, кроме сырых помещений, а также в открытых электроустановках в сухую погоду. Ковры изготовляются толщиной 6±1 мм, длиной от 500 до 8000 мм и шириной от 500 до 1200 мм.
Изолирующая подставка представляет собой настил, укреплённый на опорных изоляторах высотой не менее 70 мм. Подставки применяют в сырых и подверженных загрязнению помещениях. Настил размером не менее 500х500 мм выполняют из деревянных планок с зазором 10-30 мм без применения металлических крепёжных деталей.
Заземления переносные предназначены для защиты работающих на отключённых токоведущих частях от ошибочно поданного или наведённого напряжения при отсутствии стационарных заземляющих ножей.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги.
Изолирующие накладки применяются в электроустановках напряжением до 20 кВ для предотвращения случайного прикосновения к токоведущим частям в тех случаях, когда нет возможности оградить рабочее место щитами. В электроустановках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильников.
для запрещения действий с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работы ( запрещающие плакаты ); Плакаты и знаки безопасности :
для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением, и передвижения без средств защиты в ОРУ 330 кВ и выше с напряжённостью электрического поля выше допустимой ( предупреждающие знаки и плакаты); Плакаты и знаки безопасности:
для разрешения конкретных действий только при выполнении определённых требований безопасности ( предписывающие плакаты); Плакаты и знаки безопасности :
для указания местонахождения различных объектов и устройств ( указательный плакат). Плакаты и знаки безопасности : По характеру применения плакаты могут быть постоянными и переносными, а знаки - постоянными.

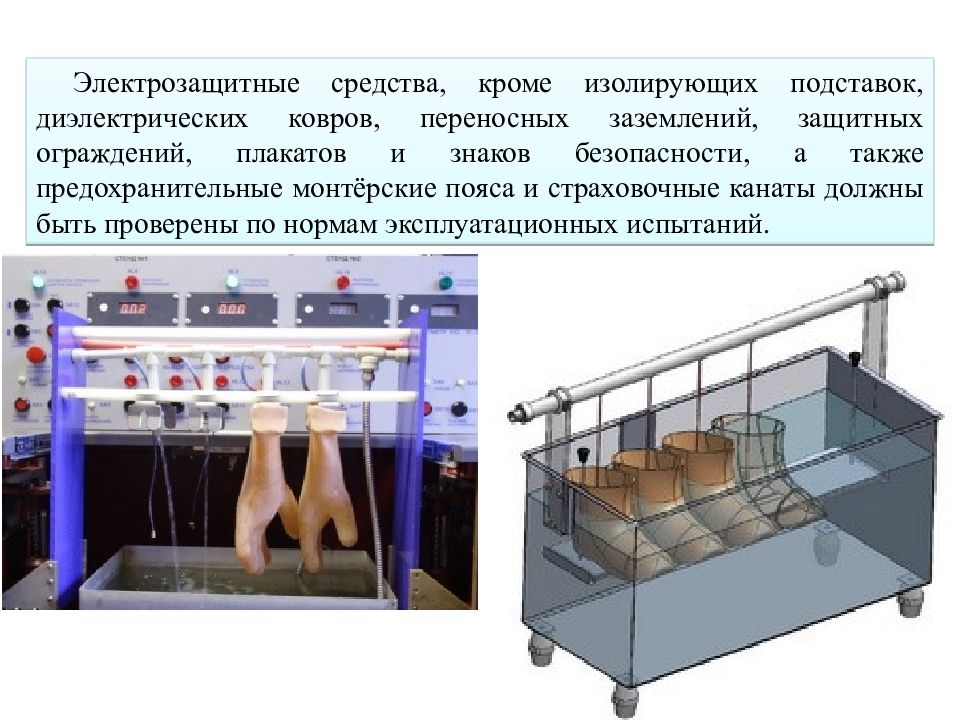

Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтёрские пояса и страховочные канаты должны быть проверены по нормам эксплуатационных испытаний.
На выдержавшие испытания средства защиты наклеиваться или ставится штамп несмываемой краской. На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнут красной краской. Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах.
